MANUALE UTENTE JPDA Aiphone

Divieto desporre l'unita all'acqua

Precauzioni generali

AVVERTENZA

Il mancato rispetto di quanto indicate potrebbe causare lesioni gravi o incidenti anni mortali.

1. Non smontare, non manomettere l'unità. Pericolo di incendio o di scarica elettrica.
2. I cavi esistenti, per esempio quelli del cicalino, ecc. potrebbero portare elettricità C.A. ad alta tensione. L'unità potrebbe restare danneggiate oppure si potrebbe verifi care una scarica elettrica. La posa dei cavi e l'installazione devono essere effettuate da un technique quali cato.
3. Quest'unita non è a provà di esplosione. Non installare, non usare l'unità in luoghi satura di gas infi ammabili, per esempio le camere dell'ossigeno. Ne potrebbe derivare un incendio o un'esplosione.

ATTENZIONE

Il mancato rispetto di quanto indicate potrebbe causare lesioni alle persone o danni alle cose.

1. Prima di accendere l'unità, assicurarsi che i cavi non siano incrociati né in cortocircuito. In caso contrario, si correrebbe il rischio di un incendio o di scarica elettrica.
2. Non installare ne eseguire terminazioni con cavi se è collegata l'alimentazione. Tale imprudenza potrebbe causare una scarica elettrica o danneggiare l'unità.

PRECAUZIONI GENERALI

1. La postazione videocitofonica esterna è resistente alle intemperie, ma è bene non spruzzare direttamente sulla postazione getti d'accua ad alta pressione. L'unità si potrebbe guastare.

CONTENUTO DELLA CONFEZIONE

Assicurarsi che i seguenti componenti siano inclusi.

JP-DA

Pannello anteriore

Unità principale Manuale d'installazione

JP-DV

L'unità

Cacciavite speciale Targhetta trasparente (x2) Manuale d'installazione
allazione

JP-DVF

L'unità

Scatola posteriore per montaggio a fi lo

Vite speciale (x4)

Chiave esagonale

Targhetta trasparente (x2)

Manuale d'installazione

INSTALLAZIONE

Luoghi adatti per il montaggio

Non installare la postazione videocitofonica esterna in nessuno dei luoghi sotto indicati. Luoghi in cui la luce o l'ambiente esterno potrebbero colpire direttamente il display del monitor per via delle caratteristiche della telecamera della postazione videocitofonica esterna."

a Luoghi esposti alla luce solare diretta

b Sotto ai championi dell'illuminazione pubblica o alle luci della porta

C Altri luoghi esposti a forte illuminazione o a luce di sfondo intensa

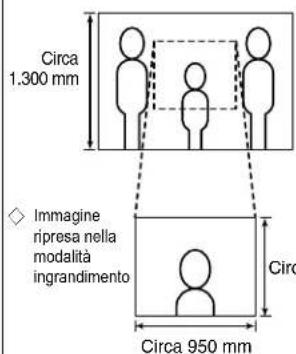

Posizioni di montaggio ed area di visualizzazione dell'imagine

Immagine ripresa nella modalità grandangolo

Gli oggetti appaioni più piccoli a causa della magiore distorsione nelle parti di contorno rispetto alla sezione centrale, ma più essereosi visualizzata un'area più ampia.

Il Campo di visualizzazione indica e una stima approximativa e cui variate in base all'ambiente d'installazione.

Imagine ripresa nella modalità grandangolo

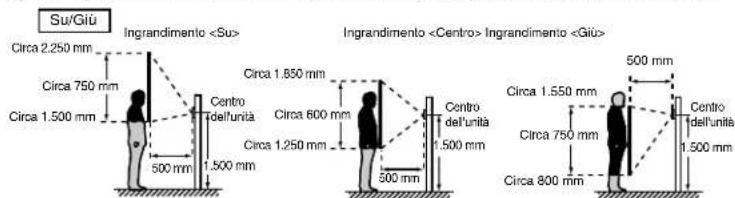

Su/Glu

Sinistra/Desta

Viene visualizzata un'area di circa 170^ in un raggio di 500 mm ripresa dall'occhio della telecamera. (Il Campo di visualizzazione indicate è una stima appressimativa e può variarre in base all'ambiente d'installazione).

La posizione di ingrandimento può essere variata. (Consultare il manuale d'uso della postazione principale). L'impostazione predefinita è "Centro" per la modalità di ingrandimento.

Immagine ripresa nella modalità ingrandimento (se la posizione di montaggio è di 1.500 mm)

Sinistra/Desta

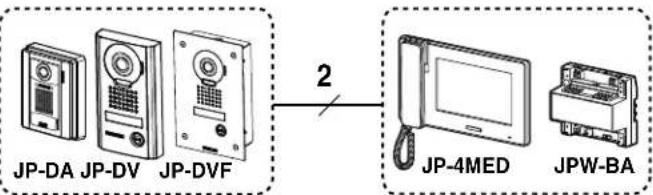

Cavo

Utilizzare cavi isolanti rivestiti in PVC PE (polietilene).
È consigliato l'uso di un cavo non schermato, di capacità media a 2 conduttori rivestiti o in parallelo.
Non utilizzare mai conduttori singoli, un cavo a doppiini intrecciati o un cavo coassiale.

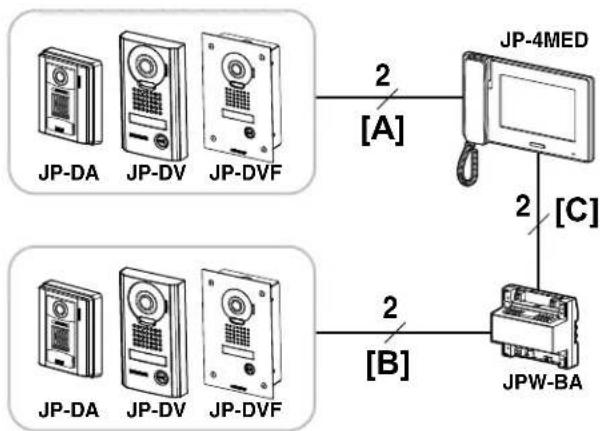

Distanza di cablaggio

		Diametro del cavo
		Ø0,65 mm	Ø0,8 mm	Ø1,0 mm	Ø1,2 mm
[A]	Postazione di porta - postazione principale	50 m	100 m	100 m	100 m
[B]	Postazione di porta - adattatore per granidi distanze	100 m	150 m	200 m	200 m
[C]	Adattatore per granidi distanze - postazione principale	50 m	75 m	100 m	100 m

MONTAGGIO

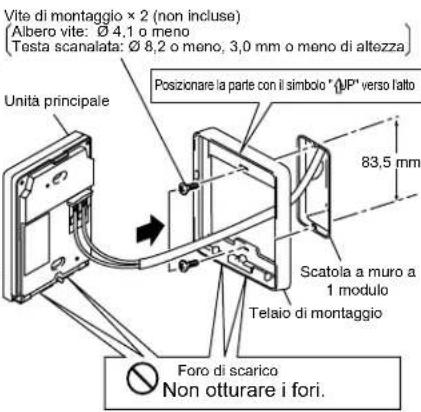

JP-DA

① Rimozione dell'unità. principale dal telaio di montaggio

Rimuovere l'unita principale. (Allentare le viti di blocaggio).

②

Montare l'unità principale sul telaio di montaggio, ed installare il pannello anteriore su di questa.

Servendosi di un cacciavita a lama piatta,
staccare il pannello anterile, facendo leva.

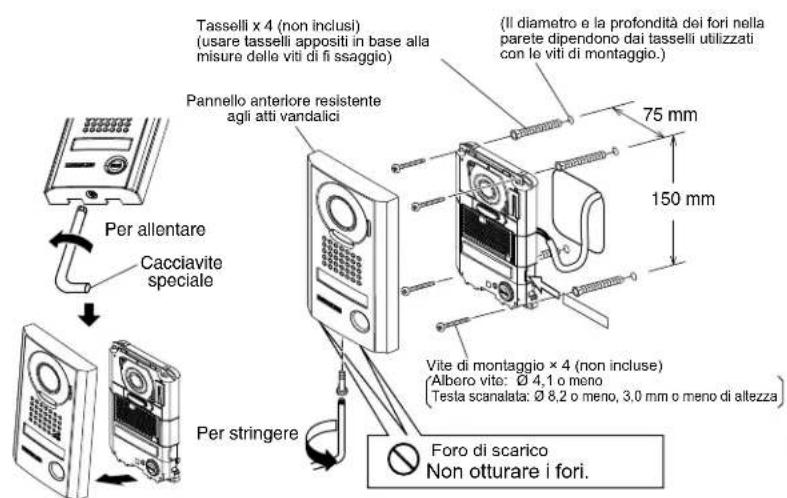

JP-DV

Uso delle targhette trasparenti

* Rimuovere la pellicola protettiva alla telecamera prima dell'uso.

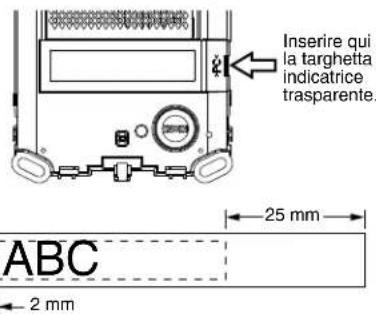

Inserimento delle targhette trasparenti

① Rimuovere il pannello anteriore resistente agli atti vandalici.
(2) Staccare la pellicola protettiva alla targhetta (sui due lati).
③ Scrivere sulla targhetta il nome dell'inquilino dell'abitazione corrispondente.
Assicurarui di lasciare 25 mm di spazio sulla destra per l'insertimento della tarchetta.
4) Insertire la targehalla trasparente completa le nome nell'apertura specifica cata (indicata nel digramma con ) como indicate quello.

Scatola posteriore per montaggio a fi lo (inclusa)
Pannello anteriore resistente agli atti vandalici
Chiave esagonale
Per stringere
Vite speciale × 4
Targhetta trasparente

* Rimuovere la pellicola protettiva alla telecamera prima dell'uso.

JP-DVF

Uso delle targhette trasparenti

Inserimento delle targhette trasparenti

Rimunovee il pannello anterioi resistente agli atti vandalici nella scatola posteriori per il montaggio a fi lo.
② Staccare la pellicola protettiva alla targhetta (sui due lati).
3 Scrivere sulla targheta il nome dell'equilinno dell'abitazione corrispondente. Assicurarsi di lasciare 25 mm di spazio sulla destra per l'inserimento della targheta.
4 Insertire la larghella trasparente completa del nome nell'apertura specifica cata sul retro del pannello anteriore resistenteagli atti vandalici (indicata con nel diagramma).

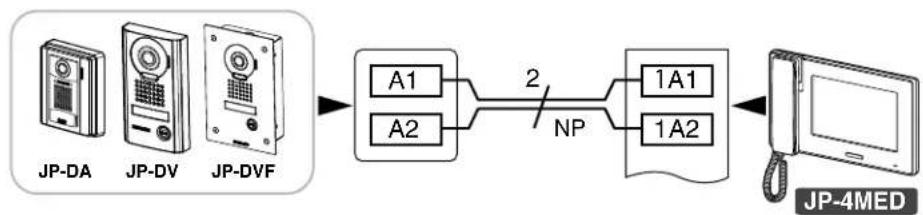

CABLAGGIO

NP: Non polarizzato

PRECAUZIONI TECNICHE

• La postazione videocitofonica esterna è resistente alle intemperie. Tuttavia, è bene non spruzzare direttamente sulla postazione getti d'acqua ad alla pressione. L'unità si potrebbe guastare.

Pulizia:

• Pulire le unità con un panno soffi ce e un detergente delicato. Non spruzzare il detergente direttamente sull'unità. Non utilizzato detergenti o panni abrasivi.
• Togliere lo sporco dall'obiettivo delicatamente con un panno morbido. Osservare i seguenti passaggi per la manutenzione dell'obiettivo.
• Fare attenuation a non graffiti are I'obiettivo.
  Non utilizzare solventi organici diversi dall'alcool isopropilico (IPA) e dal metanolo.
• Non usare diluente, benzene, ecc. Ciò potrebbe provocare danni o decolorazione sulla superficie dell'unità.

SPECIFICHE

Alimentazione Fornita alla postazione principale
Temperatura di funzionamento -10 - 60°C
Telecamera Semiconductore ad ossido di metallo complementare (CMOS)
Linee esploratrici 525 linee
Illuminazione minima del soggetto 5 Lux		ad una distance di 50 cm
Dimensioni JP	DA 129 (A) x 97 (L) x 30,	5 (P) (mm)
	JP-DV 173 (A) x 98 (L) x	27,1 (P) (mm)
	JP-DVF	209 (A) x 135 (L) x area esposta 5,6 (P) (mm)
	Scatola posteriore per montaggio a filo (JP-DVF)	180 (A) x 110 (L) x 45 (P) (mm)
Peso	JP-DA Circa 170 g
	JP-DV Circa 650 g
	JP-DVF	Circa 570 g
	Scatola posteriore per montaggio a filo (JP-DVF)	Circa 450 g

WARRANTY

English

Aiphone garantisce che i loro prodotti sono privi di difetti nei materiali o nella lavorazione, in condizioni di utilizzo normali e per un periodo di due anni alla segnata all'utente finale. Aiphone eseguirà la riparazione o la sostituzione gratuite del prodotto qualora tale prodotto risultato difettoso e la garanzia si applicabile al difetto rilevato. Aiphone si riserva il diritto esclusivo di stabilire in via definitiva se sono presenti difetti nei materiali e/o nella lavorazione e se il prodotto è coperto alla garanzia oppure no. La presente garanzia non è applicabile ad alcun prodotto Aiphone che sa stato sottoposto ad uso improprio, negligenza, incidente, sovracorrente o che sa stato utilizzato in violazione alle struczioni fornite, né più essere estesa alle unità che sono state riparare o manomesse al di fuori della fabbrica. Questa garanzia non copre le batterie né i dati causati dalle batterie usate in connessione con l'unità. Questa garanzia copre solo le riparazioni del prodotto consesignato presso il punto designato. Le eventuali riparazioni devono essere eseguite presso il punto vendita o il luogo designato per iscritto da Aiphone. Questa garanzia è limitata alla specifiche standard elencate nel manuale d'uso. Questa garanzia non copre le funzioni supplementari di prodotti di altre aziende aggiunti dai utenti o dai fornitori. Eventuali danni o altri problemi causati da problemi di funzionamento o interconnessione con prodotti Aiphone non sono coperti da但这a garanzia. Aiphone non potra essere ritenuta responsable di eventualiosti sostenuti in caso di chiamata per l'assistenza sul posto. Aiphone non offrirà alcun compenso per gli eventuali danni o perdite subiti a causa della rottra o del guasto dei loro prodotti durante l'uso, o per qualsiasi disagio o perdita consequences che si dovesse verifi care.
