MANUALE UTENTE JPDV Aiphone

POSTAZIONE VIDEOCITOFONICA ESTERNA

INSTALLATION MANUAL

MANUALE D'INSTALLAZIONE

Postazione videocitofonica esterna

Postazione videocitofonica esterna resistente agli atti vandalici

Postazione videocitofonica esterna

resistente agli atti vandalici

PRECAUTIONS

Divieto di smontare l'unità

Divieto di esporre l'unità all'acqua

Precauzioni generali

AVVERTENZA

Il mancato rispetto di quanto indicato potrebbe causare lesioni gravi o incidenti anche mortali.

1. Non smontare, non manomettere l'unità. Pericolo di incendio o di scarica elettrica.
2. I cavi esistenti, per esempio quelli del cicalino, ecc. potrebbero portare elettricità C.A. ad alta tensione. L'unità potrebbe restare danneggiate oppure si potrebbe verifi care una scarica elettrica. La posa dei cavi e l'installazione devono essere effettuate da un tecnico qualifi cato.
3. Quest'unità non è a prova di esplosione. Non installare, non usare l'unità in luoghi saturi di gas infi ammabili, per esempio le camere dell'ossigeno. Ne potrebbe derivare un incendio o un'esplosione.

ATTENZIONE

Il mancato rispetto di quanto indicato potrebbe causare lesioni alle persone o danni alle cose.

1. Prima di accendere l'unità, assicurarsi che i cavi non siano incrociati né in cortocircuito. In caso contrario, si correrebbe il rischio di un incendio o di scarica elettrica.
2. Non installare né eseguire terminazioni con cavi se è collegata l'alimentazione. Tale imprudenza potrebbe causare una scarica elettrica o danneggiare l'unità.

PRECAUZIONI GENERALI

1. La postazione videocitofonica esterna è resistente alle intemperie, ma è bene non spruzzare direttamente sulla postazione getti d'acqua ad alta pressione. L'unità si potrebbe guastare.

CONTENUTO DELLA CONFEZIONE

Assicurarsi che i seguenti componenti siano inclusi.

JP-DA

Pannello anteriore Unità principale Manuale d'installazione

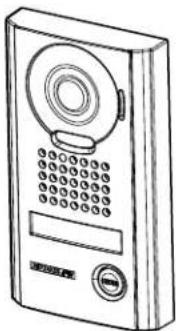

JP-DV

L'unità

Cacciavite speciale Targhetta trasparente (x2) Manuale d'installazione

JP-DVF

L'unità

Scatola posteriore per montaggio a fi lo

Vite speciale (x4)

Chiave esagonale

Targhetta trasparente (x2)

Manuale d'installazione

INSTALLAZIONE

Luoghi adatti per il montaggio

"Non installare la postazione videocitofonica esterna in nessuno dei luoghi sotto indicati. Luoghi in cui la luce o l'ambiente esterno potrebbero colpire direttamente il display del monitor per via delle caratteristiche della telecamera della postazione videocitofonica esterna."

a Luoghi esposti alla luce solare diretta

b Sotto ai lampioni dell'illuminazione pubblica o alle luci della porta

C Altri luoghi esposti a forte illuminazione o a luce di sfondo intensa

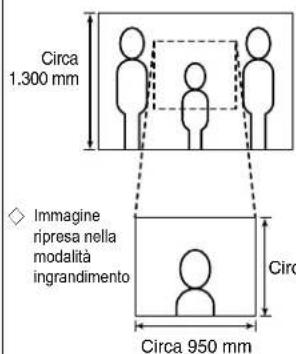

Posizioni di montaggio ed area di visualizzazione dell'immagine

◇ Immagine ripresa nella modalità grandangolo

Circa 1.300 mm ◇ Immagine ripresa nella modalità ingrandimento Circa 950 mm

Gli oggetti appaiono più piccoli a causa della maggiore distorsione nelle parti di contorno rispetto alla sezione centrale, ma può essere così visualizzata un'area più ampia.
Il campo di visualizzazione indicato è una stima approssimativa e può variare in base all'ambiente d'installazione.
◆ La posizione di ingrandimento può essere variata. (Consultare il manuale d'uso della postazione principale). L'impostazione predefinita è "Centro" per la modalità di ingrandimento.

◇ Immagine ripresa nella modalità grandangolo
Su/Giù

Circa 2.200 mm montaggio 1.500 mm Circa 1.300 mm Circa 900 mm Centro dell'unità 1.500 mm 500 mm

Posizione di

montaggio 1.300 mm Circa 2.000 mm Circa 1.300 mm Circa 700 mm Centro dell'unità 1.300 mm 900 mm

Sinistra/Destra

- Viene visualizzata un'area di circa 170° in un raggio di 500 mm ripresa dall'occhio della telecamera. (Il campo di visualizzazione indicato è una stima approssimativa e può variare in base all'ambiente d'installazione).

◇ Immagine ripresa nella modalità ingrandimento (se la posizione di montaggio è di 1.500 mm)
Su/Giu

Circa 2.250 mm Circa 750 mm Circa 1.500 mm Centro dell'unità 500 mm 1.500 mm

• Utilizzare cavi isolanti rivestiti in PVC PE (polietilene). È consigliato l'uso di un cavo non schermato, di capacità media a 2 conduttori rivestiti o in parallelo.
• Non utilizzare mai conduttori singoli, un cavo a doppini intrecciati o un cavo coassiale.

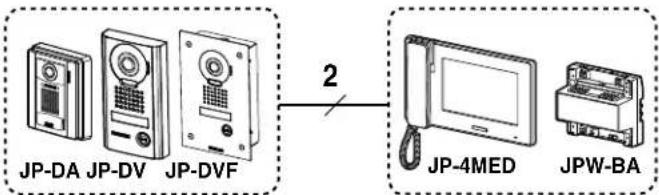

JP-DA JP-DV JP-DVF 2 JP-4MED JPW-BA

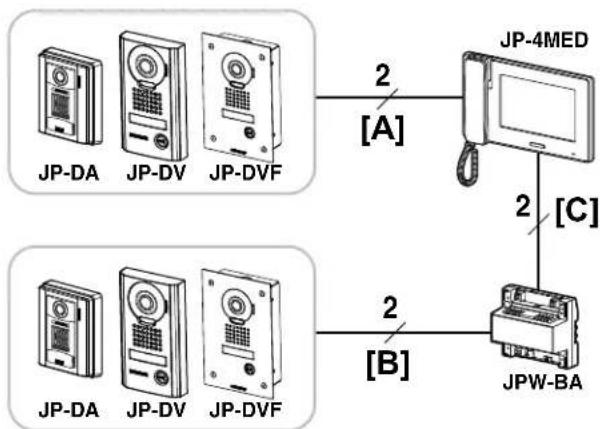

Distanza di cablaggio

		Diametro del cavo
		∅0,65 mm	∅0,8 mm	∅1,0 mm	∅1,2 mm
[A]	Postazione di porta - postazione principale	50 m	100 m	100 m	100 m
[B]	Postazione di porta - adattatore per grandi distanze	100 m	150 m	200 m	200 m
[C]	Adattatore per grandi distanze - postazione principale	50 m	75 m	100 m	100 m

MONTAGGIO

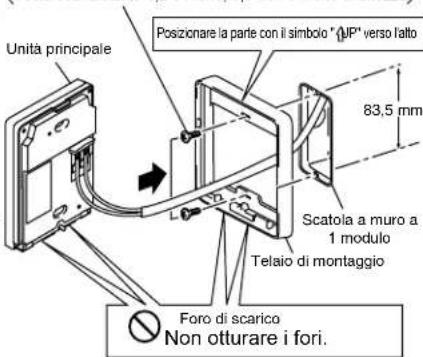

JP-DA

① Rimozione dell'unità principale dal telaio di montaggio

Rimuovere l'unità principale. (Allentare le viti di bloccaggio).

⊕ Cacciavite

(

Vite di montaggio × 2 (non incluse)

Albero vite: ∅ 4,1 o meno

Testa scanalata: ∅ 8,2 o meno, 3,0 mm o meno di altezza

Unità principale Posizionare la parte con il simbolo "UP" verso l'atto 83,5 mm Scatola a muro a 1 modulo Telaio di montaggio Foro di scarico Non otturare i fori.

③ Montare l'unità principale sul telaio di montaggio, ed installare il pannello anteriore su di questa.

Pannello anteriore Unità principale

Rimozione del pannello anteriore

Servendosi di un cacciavite a lama piatta, staccare il pannello anteriore, facendo leva.

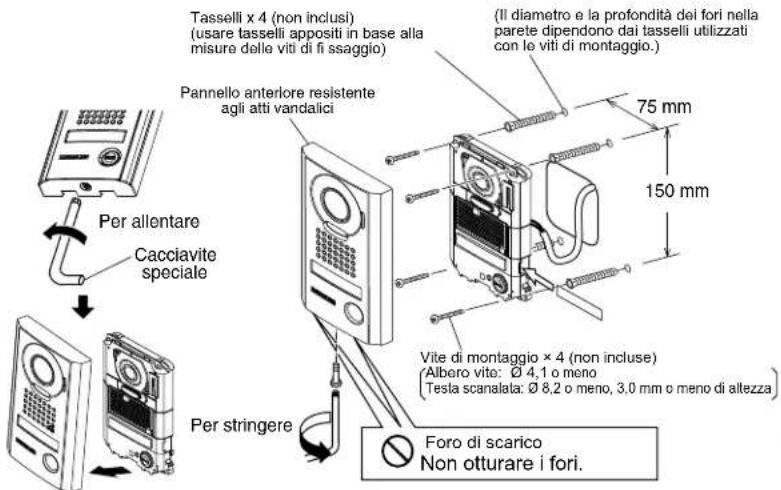

JP-DV

Tasselli x 4 (non inclusi) (usare tasselli appositi in base alla misure delle viti di fi ssaggio) Pannello anteriore resistente agli atti vandalici (II diametro e la profondità dei fori nella parete dipendono dai tasselli utilizzati con le viti di montaggio.) 75 mm 150 mm Per allentare Cacciavite speciale Per stringere Vite di montaggio x 4 (non incluse) (Albero vito: ∅ 4,1 o meno Tesla scanalata: ∅ 8,2 o meno, 3,0 mm o meno di altezza) Foro di scarico Non otturare i fori.

* Rimuovere la pellicola protettiva dalla telecamera prima dell'uso.

Uso delle targhette trasparenti

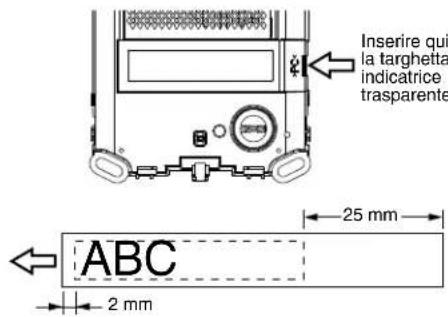

Inserimento delle targhette trasparenti

① Rimuovere il pannello anteriore resistente agli atti vandalici.
② Staccare la pellicola protettiva dalla targhetta (sui due lati).
③ Scrivere sulla targhetta il nome dell'inquilino dell'abitazione corrispondente.
Assicurarsi di lasciare 25 mm di spazio sulla destra per l'inserimento della targhetta.
④ Inserire la targhetta trasparente completa del nome nell'apertura specifi cata (indicata nel diagramma con ⇔) come indicato sotto.

Inserire qui la targhetta indicatrice trasparente 25 mm ABC 2 mm

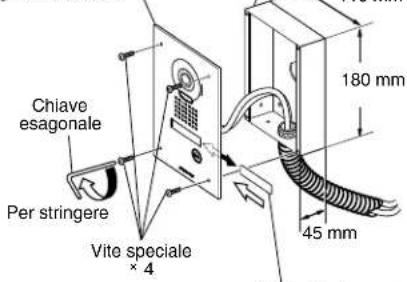

JP-DVF

Scatola posteriore per montaggio a fi lo (inclusa)
Pannello anteriore resistente agli atti vandalici

Chlave esagonale Per stringere Vite speciale × 4 180 mm 45 mm

Targhetta trasparente
* Rimuovere la pellicola protettiva dalla telecamera prima dell'uso.

Uso delle targhette trasparenti

Inserimento delle targhette trasparenti

① Rimuovere il pannello anteriore resistente agli atti vandalici dalla scatola posteriore per il montaggio a fi lo.
② Staccare la pellicola protettiva dalla targhetta (sui due lati).
③ Scrivere sulla targhetta il nome dell'inquilino dell'abitazione corrispondente. ⚠ Assicurarsi di lasciare 25 mm di spazio sulla destra per l'inserimento della targhetta.
④ Inserire la targhetta trasparente completa del nome nell'apertura specifi cata sul retro del pannello anteriore resistente agli atti vandalici (indicata con nel diagramma).

- La postazione videocitofonica esterna è resistente alle intemperie. Tuttavia, è bene non spruzzare direttamente sulla postazione getti d'acqua ad alta pressione. L'unità si potrebbe guastare.

- Pulizia:

• Pulire le unità con un panno soffi ce e un detergente delicato. Non spruzzare il detergente direttamente sull'unità. Non utilizzare detergenti o panni abrasivi.

• Togliere lo sporco dall'obiettivo delicatamente con un panno morbido. Osservare i seguenti passaggi per la manutenzione dell'obiettivo.

• Fare attenzione a non graffi are l'obiettivo.

• Non utilizzare solventi organici diversi dall'alcool isopropilico (IPA) e dal metanolo.
• Non usare diluente, benzene, ecc. Ciò potrebbe provocare danni o decolorazione sulla superfi cie dell'unità.

SPECIFICHE

Alimentazione Fornita dalla postazione principale
Temperatura di funzionamento -10 - 60°C
Telecamera Semiconduttore ad ossido di metallo complementare (CMOS)
Linee esploratrici 525 linee
Illuminazione minima del soggetto 5 Lux	ad una distanza di 50 cm
Dimensioni JP-DA 129 (A) x 97 (L) x 30,5 (P) (mm)
JP-DV 173 (A) x 98 (L) x 27,1 (P) (mm)
JP-DVF	209 (A) x 135 (L) x area esposta 5,6 (P) (mm)
Scatola posteriore per montaggio a filo (JP-DVF)	180 (A) x 110 (L) x 45 (P) (mm)
PesoJP-DA Circa 170 g
JP-DV Circa 650 g
JP-DVF	Circa 570 g
Scatola posteriore per montaggio a filo (JP-DVF)	Circa 450 g
