Intitulé	Description
Type d'appareil	Interphone vidéo
Écran	Écran LCD couleur de 7 pouces
Résolution	800 x 480 pixels
Caméra	Caméra avec vision nocturne et angle de vue large
Connectivité	Connexion par câble avec possibilité d'intégration à un réseau IP
Alimentation	Alimentation par adaptateur secteur, compatible avec une plage de tension standard
Fonctionnalités supplémentaires	Intercommunication entre unités, possibilité de prendre des photos
Installation	Installation murale, instructions fournies dans le manuel
Maintenance	Nettoyage régulier de l'écran et vérification des connexions
Sécurité	Fonctionnalité de verrouillage à distance, protection contre les intempéries
Garantie	Garantie limitée de 2 ans
Accessoires inclus	Câbles de connexion, adaptateur secteur, manuel d'utilisation

FOIRE AUX QUESTIONS - JPDA Aiphone

Comment réinitialiser mon interphone Aiphone JPDA ?

Pour réinitialiser l'interphone Aiphone JPDA, débranchez l'appareil de l'alimentation pendant 10 secondes, puis rebranchez-le. Cela devrait réinitialiser les paramètres par défaut.

Pourquoi je n'entends pas la sonnerie de mon interphone Aiphone JPDA ?

Vérifiez que le volume de la sonnerie est réglé à un niveau audible. Assurez-vous également que l'interphone est correctement connecté à l'alimentation et que tous les câbles sont en bon état.

Comment puis-je régler le volume de mon interphone Aiphone JPDA ?

Le réglage du volume peut être effectué via les boutons de volume situés sur le panneau de l'interphone. Appuyez sur le bouton '+' pour augmenter le volume et '-' pour le diminuer.

L'image de la caméra est floue, que faire ?

Assurez-vous que l'objectif de la caméra est propre et exempt de poussière. Vérifiez également l'éclairage de la zone, car un éclairage insuffisant peut affecter la qualité de l'image.

Comment connecter mon interphone Aiphone JPDA à mon réseau Wi-Fi ?

Accédez aux paramètres de l'interphone via le menu principal, sélectionnez 'Wi-Fi' et suivez les instructions pour entrer votre mot de passe réseau. Assurez-vous que votre routeur est à proximité.

Que faire si l'interphone Aiphone JPDA ne s'allume pas ?

Vérifiez d'abord que l'appareil est bien branché et que la prise fonctionne. Testez également avec un autre câble d'alimentation si possible. Si le problème persiste, contactez le service client.

Comment mettre à jour le firmware de mon interphone Aiphone JPDA ?

Pour mettre à jour le firmware, téléchargez le fichier de mise à jour depuis le site officiel d'Aiphone et suivez les instructions fournies dans le manuel d'utilisation pour transférer le fichier sur l'appareil.

Mon interphone Aiphone JPDA est bloqué, que faire ?

Essayez de redémarrer l'appareil en le débranchant de l'alimentation pendant 10 secondes, puis rebranchez-le. Si le problème persiste, une réinitialisation d'usine peut être nécessaire.

MODE D'EMPLOI JPDA Aiphone

Mesures générales d'interdiction

Interdiction de démonter l'appareil

Interdiction d'exposer l'appareil à l'eau

Précautions générales

Le non-respect de cet avertissement risque d'entraîner des blessures graves, voire mortelles.

1. Ne démontez pas et ne modifiez pas l'unité. Vous risqueriez de provoquer un incendie ou une décharge électrique.
2. Le câblage existant peut être conducteur d'électricité CA. Ceci peut endommager l'appareil et provoquer un incendie ou une décharge électrique. Faites réaliser les opérations de câblage par un technicien qualifié.
3. Cet appareil n'est pas à l'épreuve des explosions. N'installe pas ou n'utilise pas l'unité dans des endroits représentant des gaz inflammables, tels que des salles à oxygène. Un incendie ou une explosion peut survenir.

Le non-respect de cet avertissement risque d'entraîner des blessures ou des dommages matériels.

1. Avant de brancher le bloc d'alimentation, vérifiez que les fils ne sont pas croisés ou en court-circuit. Dans le cas contraire, cela pourrait provoquer un incendie ou un choc électrique.
2. Ne réalise aucune connexion de fils lorsque l'appareil est branché, sous peine de provoquer une décharge électrique ou d'endommager l'unité.

Precautions genérales

1. Le poste de porte est protégé contre les intempéries, cependant ne pulvérisez pas d'eau sous haute pression directement sur le poste de porte. Cela risquerait en effet de provoquer une panne de l'appareil.

Contenu de l'emballage

Vérifiez que les éléments suivants sont inclus.

Jp-da

Face avant Unité principale

Manuel d'installation

L'unité

Tournevis spécial

Etiquette porte-noms transparente (x2) Manuel d'installation

d'installation

L'unité

Boîtier d'encastrement

Vis spécifique (x4)

Manuel d'installation

Emplacements de montage

N'installez pas le portier vidéo aux endroits repris ci-dessous ou l'éclairage et l'environnement ambiant pourrait affecter l'affichage sur le moniteur vidéo intérieur.

a Endroits directement exposés à la lumière du soleil

b Sous des éclairages publics ou des éclairages de porte

C Autres endroits fortement éclairés ou à contre-jour

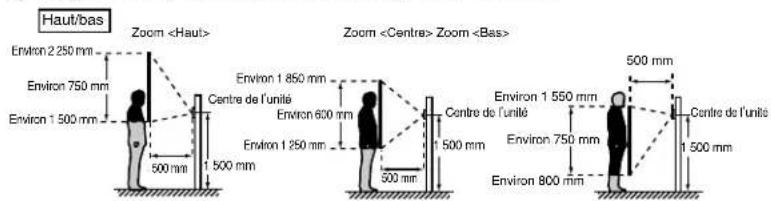

Positions de montage et zone de vision de l'image

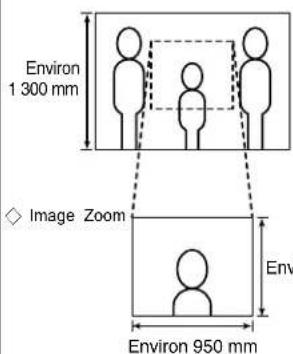

Image plein écran

Les objets apparaissent plus petits à cause d'une plus grande distorsion dans les sections environnantes par rapport à la partie centrale, mais ainsi, une zone plus grande est affichée. La plage d'affichage est une estimation brute et peut varier suite à l'environnement d'installation.

Image plein écran

Une zone de couverture s'affiche, d'environ avec un rayon de 500 mm à partir de la caméra. (La plage d'affichage est une estimation brute et peut varier suite à l'environnement de l'installation.)

La position du zoom peut être modifiée. (Cf. Se reporter au manuel d'utilisation du poste maître.) Le réglage par défaut du mode Zoom est "Centre".

Image de zoom (lorsque la position de montage est de 1500 mm)

Gauge/droite

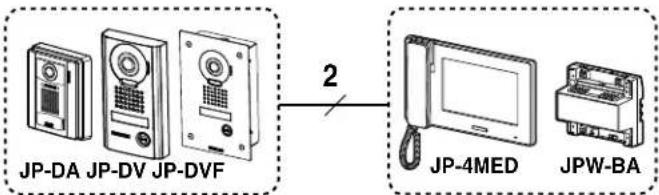

Cable

• Il est recommandé d'utiliser un câble téléphonique LYT1 8/10ème. Il est recommandé d'utiliser un câble à gaine PVC isolée PE (polyéthylène). N'utilisez jamais de conducteurs individuels, de câble à paires torsadées ou de câble coaxial.

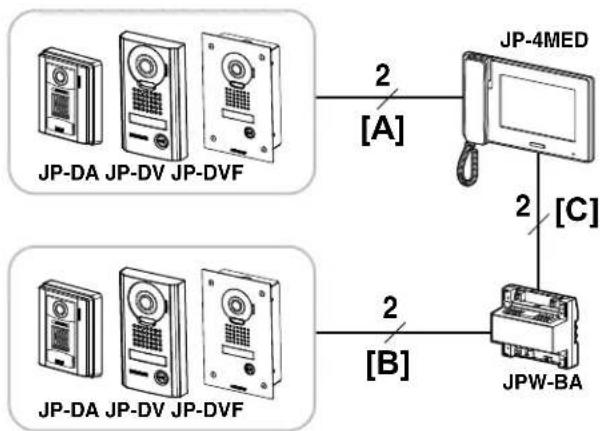

Longueur de câblage

		Diamètre du câble
		Ø0,65 mm	Ø0,8 mm Ø1,0 mm Ø1,2 mm
[A]	Poste porte - poste maître	50 m	100 m	100 m	100 m
[B]	Poste porte - adaptateur longue distance	100 m	150 m	200 m	200 m
[C]	Adaptateur longue distance - poste maître	50 m	75 m	100 m	100 m

Montage

JP-DA

Montez l'unité principale sur l'étrier et fixez la face avant.

Soulevez la face avant à l'aide d'un tournevis plat

JP-DV

Utilisation des étiquettes porte-noms transparentes Insertion des étiquettes porte-noms transparentes * Retirez le film protecteur de la caméra avant de l'utiliser.

Retirez la face avant résistant au vandalisme. Déteachez les joints de protection sur la plaque (les deux côtés). Écrivez le nom du résident sur l'étiquette porte-nom transparente. Assurez-vous de laisser 25mm d'espace blanc à l'extrémité droite afin de prendre en compte l'insertion. Insérez l'étiquette porte-noms transparente complétant dans ouverture d'insertion spécifiée (indiquée par sur le schéma).

JP-DVF

Utilisation des étiquettes porte-noms transparentes Insertion des étiquettes porte-noms transparentes * Retirez le film protecteur de la plaque avant de l'utiliser.

Retirez la face avant de la platine résistante au vandalisme du boîtier d'encastrement. ² Déteachez les joints de protection sur la plaque (les deux côtés). 3. Recevez le nom du résident sur l'étiquette porte-nom transparente. Assurez-vous de laisser 25mm d'espace blanc à l'extrémité droite afin de prendre en compte l'insertion. 4 Insérez l'étiquette porte-nom transparente remplie dans l'ouverture d'insertion spécifique sur le côté arrière de la platine avant antivandale (Indiquée par un < dans le schéma).

Cablage

NP : non polarisé

Precautions techniques

• Le poste de porte résiste aux intempéries. Cependant, ne pas vaporiser de l'eau à haute pression directement sur un poste de porte. Cela risquerait en effet de provoquer une panne de l'appareil.

Nettoyage:

• Nettoyez les unités avec un chiffon et un produit de nettoyage doux. Ne pulvérisez pas le produit de nettoyage directement sur l'unité. Ne jamais utiliser de produit de nettoyage ou de chiffon abrasif.
• Essuyez en douceur les saletés sur l'objet avec un chiffon doux. Respectez les points suivants pour l'entretien de l'objet. - Faites attention de ne pas rayer l'objet.
• N'utilisez pas de solvants organiques autres que de l'alcool isopropylique (IPA) et du méthanol.
• N'utilisez pas de diluant, de benzène, etc., car cela risque de provoquer des dommages ou une décoloration sur la surface de l'appareil.

Bloc d'alimentation Fourni par poste maître
Température de fonctionnement de - 10 à 60°C
Caméra Semi-conducteur à oxyde de métal complémentaire (CMOS)
Lignes de balayage 525 lignes
Eclairage minimum du sujet 5 Lux à 50 cm de distance
Dimensions JP-DA 129 (H) x 97 (L) x 30,5 (P) (mm)
JP-DV	173 (H) x 98 (L) x 27,1 (P) (mm)
JP-DVF	209 (H) x 135 (L) x 5,6 (P) de zone exposée (mm)
Boîtier d'encastrement (JP-DVF)	180 (H) x 110 (L) x 45 (P) (mm)
Poids	JP-DA Environ 170 g
	JP-DV Environ 650 g
	JP-DVF Environ 570 g
	Boîtier d'encastrement (JP-DVF) Environ 450 g

Aiphone garantit que ses produits ne sont affectés d'aucun défaut de matière ni de fabrication, en cas d'utilisation normale et de réparations conformes, pendant une période de deux ans après la livraison à l'utilisateur final, et s'engage à effectuer gratuitement les réparations nécessaires ou à remplacer l'appareil gratuit si celui-ci présente un défaut, à la condition que ce défaut soit bien confirmé lors de l'examen de l'appareil et que l'appareil soit toujours sous garantie. Aiphone se réserve le droit exclusif de décider s'il est ou non un défaut de matière et/ou de fabrication et si l'appareil est ou non couvert par la garantie. Cette garantie ne s'applique pas à tout produit Aiphone qui a été l'objet d'une utilisation impropre, de négligence, d'un accident, d'une surtension ou qui a été utilisé en dépit des instructions fournies ; elle ne couvre pas non plus les appareils qui ont été réparés ou modifiés en dehors de l'usine. Cette garantie ne couvre pas les piles ni les dégâts infligés par les piles utilisées dans l'appareil. Cette garantie couvre exclusivement les réparations effectuées en atelier. Toute réparation doit être effectuée à l'atelier ou à l'endroit précisé par écrit par Aiphone. Cette garantie est limitée aux spécifications standard répertoriées dans le manuel d'utilisation. Cette garantie ne couvre pas les fonctions supplémentaires d'un produit tiers ajouté par les utilisateurs ou fournisseurs. Veuillez noter que les dommages ou autres problèmes causés par l'échec de fonction ou interconnexion avec les produits Aiphone ne sont pas non plus couverts par cette garantie. Aiphone décline toute responsabilité en cas de frais encourus pour les dépannages sur site. Aiphone n'indemnisera pas le client en cas de pertes, de dommages ou de désaccords causés par une panne ou un dysfonctionnement d'un de ses produits lors de l'utilisation, ou pour toute perte ou tout problème qui peut en résulter.

La zone d'application est l'UE.
