GEBRUIKSAANWIJZING JPDVF Aiphone

Videodeurpost met kunststof opbouwbehuizing

Videodeurpost met inox antivandalisme-inbouwbehuizing

Videodeurpost met metalen

antivandalisme-opbehuizing

Verbod om het toestel te demonteren

Verbod om het toestel met water in contact te brengen

Algemene voorzorgsmaatregelen

WAARSCHUWING

Niet-naleving kan de dood of ernstig lichamelijk letsel veroorzaken.

1. Demonteer of verander het toestel niet. Dit kan brand of elektrische schokken veroorzaken.
2. Bestaande bedrading zoals bedrading van een bel, enz. kan hoogspanningswisselstroom bevatten. Dit kan beschadiging van het toestel of elektrische schokken veroorzaken. De bedrading en installatie moeten door een vakman worden uitgevoerd.
3. Dit toestel is niet bestand tegen explosies. Gebruik of installeer het toestel niet op plaatsen waar ontvlambaar gas aanwezig is, zoals zuurstofkamers. Dit kan brand of een explosie veroorzaken.

OPGELET

Niet-naleving kan lichamelijk letsel of materiële schade veroorzaken.

1. Controleer of de draden niet gekruist of kortgesloten zijn alvorens de stroom in te schakelen. Zo niet kan brand of een elektrische schok ontstaan.
2. Sluit niets aan of sluit geen draden af terwijl de voeding is aangesloten. Dit kan elektrische schokken of schade aan het toestel veroorzaken.

ALGEMENE VOORZORGSMAATREGELEN

1. De buitenpost is weerbestendig, maar spuit geen water onder hoge druk rechtstreeks op de buitenpost. Dit kan het toestel beschadigen.

INHOUD VAN DE VERPAKKING

Controleer of de volgende onderdelen zijn meegeleverd.

JP-DA

Deurpost + afwerkkader Installatiehandleiding

JP-DV

Deurpost

Speciale sleutel Doorschijnend naamplaatje (x 2) Installatiehandleiding

JP-DVF

Deurpost

Inbouwmontagedoos

Speciale schroeven (x 4)

Zeskantsleutel

Doorschijnend naamplaatje (x 2) Installatiehandleiding

INSTALLATIE

Montageplaatsen

Voor een optimale beeldkwaliteit dient de deurpost zodanig te worden opgesteld dat er geen lichtbron komt achter het object dat in beeld wordt gebracht (tegenlicht).

a (Lage) zon achter de bezoeker

b Straatverlichting of tuinverlichting achter de bezoeker

C Camera in schaduwrijke omgeving met meer licht op de achtergrond

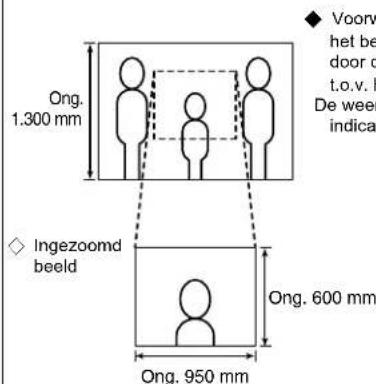

Montagestanden en gezichtsveld

Breedbeeld

Ong. 1.300 mm ◇ Ingezoomd beeld ◆ Voorw het be door d t.o.v. h De weer indicat Ong. 600 mm Ong. 950 mm

◆ De zoompositie kan worden gewijzigd. (Raadpleeg de bedieningshandleiding van de hoofdpost) De fabrieksinstelling voor de zoompositie is in centraal.

Breedbeeld
Omhoog/Omlaag

Ong. 2.200 mm Ong. 1.300 mm Ong. 900 mm Montageschroeven 1.500 mm Midden van het toestel 1.500 mm 500 mm

Gauche/droite

Montageschroeven 1.300 mm

Ong. 2.000 mm Ong. 1.300 mm Ong. 700 mm 500 mm Midden van het loestel 1.300 mm

◆ Horizontaal heeft de camera in breedhoekmodus een bereik van ongeveer 170°. (De weergegeven waarden zijn benaderend en kunnen verschillen afhankelijk van de situatie)

◇ Ingezoomd beeld (bij een montagehoogte van 1.500 mm)
Vertikaal

200m x 200m Ong. 2.250 mm Ong. 750 mm Ong. 1.500 mm 500 mm 1.500 mm Midten va het toestel

Zoom Zoom

Horizontaal
Zoom Zoom Zoom

Kabel

• Gebruik kabel met massieve geleiders, voorzien van polyethyleenisolatie.
• Gebruik nooit individuele geleiders of coaxkabel.

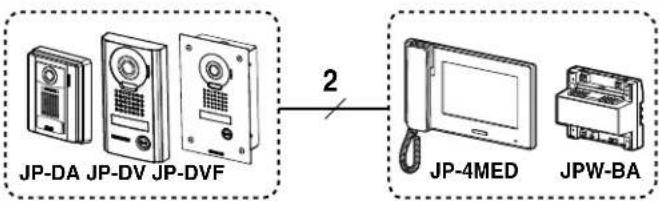

JP-DA JP-DV JP-DVF 2 JP-4MED JPW-BA

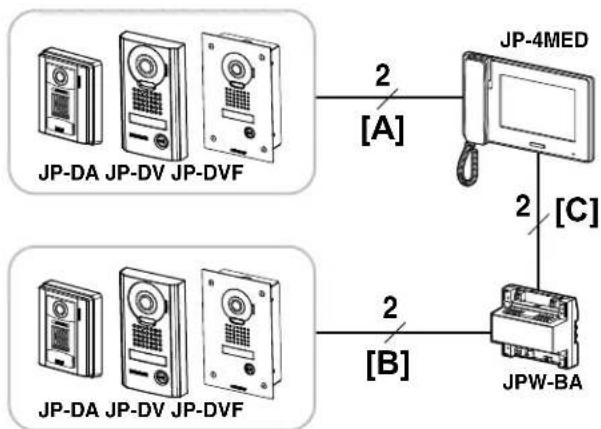

Bekabelingsafstand

		Kabeldiameter
		∅0,65 mm	∅0,8 mm ∅1,0 mm ∅1,2 mm
[A]	Deurpost - hoofdpost	50 m	100 m	100 m	100 m
[B]	Deurpost - langeafstandsadapter	100 m	150 m	200 m	200 m
[C]	Langeafstandsadapter - hoofdpost	50 m	75 m	100 m	100 m

MONTAGE

JP-DA

① De deurpost van het montagekader verwijderen.

Draai de schroeven los om het kader te demonteren

Montageschroeven × 2 (niet meegeleverd)

Schroefas: ∅ 4,1 of minder Kop: ∅ 8,2 of minder, 3,0 mm of minder hoog

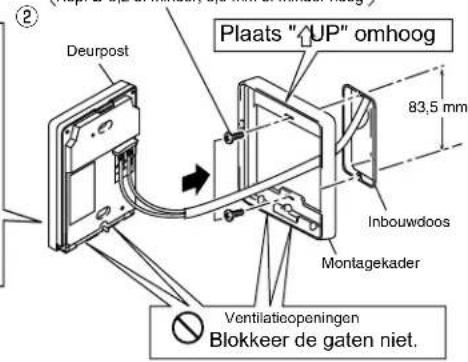

Deurpost Plaats "UP" omhoog 83,5 mm Inbouwdoos Montagekader Ventilatieopeningen Blokkeer de gaten niet.

③ Monteer de deurpost terug op het montagekader, en plaats er het afwerkkader op.

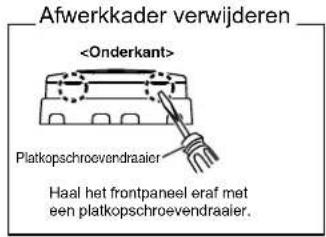

Afwerkkader verwijderen Platkopschroevendraaier Haal het frontpaneel eraf met een platkopschroevendraaier.

JP-DV

Plug x 4 (niet inbegrepen)

(Bereid pluggen voor met een geschikte grootte voor de bijgeleverde montageschroeven.)

(De diameter en de diepte van de gaten in de muur zijn afhankelijk van de pluggen en de gebruikte montageschroeven.)

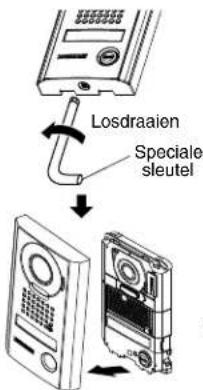

Losdraaien Speciale sleutel

Tegen vandalisme beveiligd frontpaneel

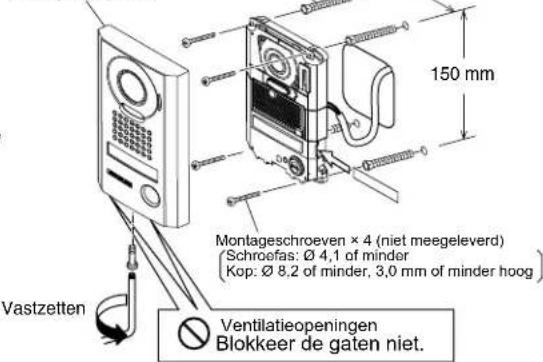

150 mm Montageschroeven × 4 (niet meegeleverd) (Schroefas: ∅ 4,1 of minder Kop: ∅ 8,2 of minder, 3,0 mm of minder hoog) Vastzetten Ventilatieopeningen Blokkeer de gaten niet.

* Verwijder de beschermfolie van de camera voor gebruik.

De doorschijnende naamplaatjes gebruiken

De doorschijnende naamplaatjes insteken

① Verwijder het tegen vandalisme beveiligd frontpaneel.
② Verwijder de beschermende folie van het plaatje (beide zijden).

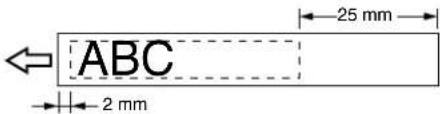

③ Vul de naam van de bewoner in op het doorschijnende naamplaatje. ⚠️ Zorg dat u rechts 25 mm vrije ruimte overhoudt voor het inbrengen van het plaatje.

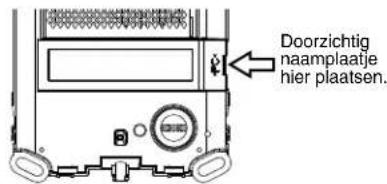

④ Schulf het Ingevulde doorzichtige naamplaatje in de gespecificeerde inschuifopening (aangegeven met ← in de tekening) zoals hieronder wordt getoond.

Doorzichtig naamplaatje hier plaatsen.

Tegen vandalisme beveiligd frontpaneel

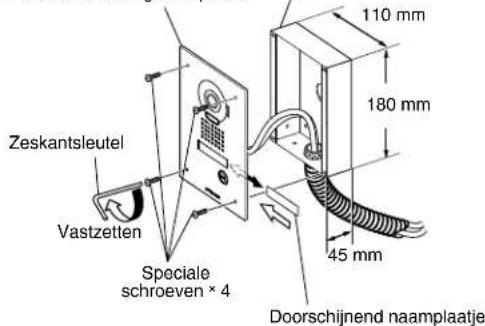

Zeskantsleutel Vastzetten Speciale schroeven × 4 110 mm 180 mm 45 mm Doorschijnend naamplaatje

Inbouwmontagedoos (meegeleverd)

* Verwijder de beschermfolie van de camera voor gebruik.

De doorschijnende naamplaatjes gebruiken

De doorschijnende naamplaatjes insteken

① Verwijder het tegen vandalisme beveiligd frontpaneel van de inbouwmontagedoos.
② Verwijder de beschermende folie van het plaatje (beide zijden).
③ Vul de naam van de bewoner in op het doorschijnende naamplaatje. ⚠️ Zorg dat u rechts 25 mm vrije ruimte overhoudt voor het inbrengen van het plaatje.
④ Steek het ingevulde doorschijnende naamplaatje in de voorgeschreven insteekopening aan de achterkant van het tegen vandalisme beveiligd frontpaneel (op het schema aangeduld met ⇌).

NP: Niet-gepolariseerd

- De buitenpost is weerbestendig, maar spuit geen water onder hoge druk rechtstreeks op de buitenpost. Dit kan het toestel beschadigen.

- Reiniging:

• Maak de toestellen met een zachte doek en een neutraal reinigingsmiddel schoon. Gebruik geen schoonmaakspray rechtstreeks op het toestel. Gebruik geen schurend reinigingsmiddel of doek.

• Veeg vuil op de lens voorzichtig af met een zachte doek. Houd u aan de volgende punten voor onderhoud van de lens.

• Let op dat u geen krassen maakt op de lens.

• Gebruik geen organische oplosmiddelen behalve isopropylalcohol (IPA) en methanol.
• Gebruik geen verfverdunner, benzeen enz. Deze kunnen beschadiging of verkleuring van het oppervlak van het toestel veroorzaken.

TECHNISCHE GEGEVENS

Voeding Geleverd door hoofdpost
Bedrijfstemperatuur - 10 - 60 °C
Camera CMOS-technologie
Videostandaard NTSC
Minimale verlichting 5 Lux op 50 cm afstand
Afmetingen JP	DA 129 (H) x 97 (W) x 30,5 (D) (mm)
	JP-DV 173 (H) x 98 (W) x 27,1 (D) (mm)
	JP-DVF 209 (H) x 135 (B) x blootgestelde zone 5,6 (D) (mm)
	Inbouwmontagedoos (JP-DVF)	180 (H) x 110 (W) x 45 (D) (mm)
Gewicht	JP-DA Circa 170 g
	JP-DV Circa 650 g
	JP-DVF Circa 570 g
	Inbouwmontagedoos (JP-DVF)	Circa 450 g

PRECAUZIONI

Divieti generici

Aiphone waarborgt zijn producten tegen materiaal- en fabricagefouten bij normaal gebruik en onderhoud gedurende een periode van twee jaar na levering aan de eindgebruiker, en zal het product kosteloos herstellen of vervangen indien na onderzoek blijkt dat het toestel een defect heeft dat onder de waarborg valt. Aiphone behoudt zich het recht voor als enige definitief te bepalen of er al dan niet sprake is van een materiaal- en/of fabricagefout en of het product nog onder waarborg is. Deze waarborg geldt niet voor ieder Aiphoneproduct dat is blootgesteld aan verkeerd gebruik, verwaarlozing, een ongeval, stroomstoten, of verkeerde bediening en evenmin voor toestellen die buiten de fabriek zijn hersteld of aangepast. Deze waarborg geldt niet voor batterijen of schade veroorzaakt door batterijen die in het toestel zijn gebruikt. Deze waarborg dekt uitsluitend werkbankherstellingen en iedere herstelling moet worden uitgevoerd in een schriftelijk door Aiphone aangewezen winkel of werkplaats. Deze waarborg beperkt zich tot de standaardspecificaties die in de bedieningshandleiding staan vermeld. Deze waarborg beslaat geen enkele aanvullende functie van een product van een externe partij dat door gebruikers of leveranciers wordt toegevoegd. Gelieve op te merken dat schade of andere problemen die het gevolg zijn van storing bij gebruik of verbinding met producten anders dan die van Aiphone, eveneens niet door deze waarborg worden gedekt. Kosten die gepaard gaan met herstellingen ter plaatse kunnen niet worden verhaald op Aiphone. Er kan geen schadeloosstelling van Aiphone worden geëist voor enig verlies of schade als gevolg van een defect of storing tijdens het gebruik van zijn producten, of voor enig ongemak of verlies dat hieruit voortvloeit.

Het toepassingsgebied van is de EU.
