Producttype	Slimme radiatorthermostaat
Merk	Homematic IP
Model	HmIPeTRVB2 (HmIP-eTRV-B-2)
Categorie	Thermostaat
Afmetingen (B x H x D)	57 x 68 x 102 mm
Voeding	2 batterijen 1,5 V LR6/Mignon/AA
Levensduur batterijen	2 jaar (typ.)
Beschermingsgraad	IP20
Bedrijfstemperatuur	0 tot 50 °C
Radiofrequentieband	868,0-868,6 MHz / 869,4-869,65 MHz
Max. radiobereik	250 m (vrij veld)
Ventielaansluiting	M30 x 1,5 mm
Instelkracht	> 80 N
Ventielslag	4,3 ± 0,3 mm
Functies	Automatisch/handmatig, Boost, offset, verwarmingsprofiel programmeren, vakantiemodus, bedieningsvergrendeling
Inhoud levering	Thermostaat, Danfoss RA-adapter, steunring, moer M4, schroeven, batterijen, handleiding
Onderhoud	Reinigen met droge, zachte doek
Veiligheid	Niet openen, gebruiken in droge omgeving
Repareerbaarheid	Overlaten aan een specialist, geen door gebruiker te repareren onderdelen

Veelgestelde vragen - HmIPeTRVB2 Homematic IP

Hoe installeer ik de Homematic IP thermostaat?

Verwijder de oude thermostaatknop. Monteer de thermostaat op het ventiel met behulp van de wartelmoer. Gebruik indien nodig de Danfoss RA-adapter of de steunring. Plaats de batterijen en voer de aanpassingsslag uit door op de Menu/Boost-knop te drukken wanneer AdA wordt weergegeven.

Hoe voer ik het aanleren van het apparaat uit?

Open het batterijvak, verwijder de isolatiestrook. Houd de systeemtoets 4 seconden ingedrukt om de aanleermodus te activeren (oranje knipperende LED). Zet het andere apparaat in de aanleermodus. Een groene knipper bevestigt het succes.

Hoe programmeer ik een verwarmingsprofiel?

Ga naar het menu door de Menutoets ingedrukt te houden. Selecteer Prg. Kies de dagen (enkele dag, werkdagen, weekend of hele week). Stel de starttijden en gewenste temperaturen in voor elke periode. Bevestig elke stap met de Menutoets.

Wat te doen bij fout F1?

Fout F1 betekent dat de ventielactuator zwaar is. Controleer of de ventielstoter vastzit. Als het probleem aanhoudt, neem dan contact op met een specialist.

Hoe vervang ik de batterijen?

Open het deksel van het batterijvak door naar beneden te trekken. Verwijder de oude batterijen. Plaats twee nieuwe LR6/Mignon/AA-batterijen met de juiste polariteit. Sluit het deksel. Het apparaat voert een zelftest uit.

Hoe activeer ik de vakantiemodus?

Houd de Menutoets ingedrukt om naar het menu te gaan. Selecteer Vakantie. Voer de eindtijd en -datum in, daarna de gewenste temperatuur. Bevestig. Het vakantiesymbool knippert.

Wat betekent een oranje knipper om de 10 seconden?

Dit geeft aan dat de aanleermodus actief is. Voer de laatste vier cijfers van het serienummer (SGTIN) in de app in om het aanleren te bevestigen.

Hoe herstel ik de fabrieksinstellingen?

Open het batterijvak, verwijder een batterij. Plaats deze terug terwijl u de systeemtoets ingedrukt houdt tot de LED snel oranje knippert. Laat los en houd opnieuw ingedrukt tot de LED constant groen wordt. Laat los om te voltooien.

Wat is het radiobereik van de thermostaat?

Het radiobereik in vrij veld is ongeveer 250 meter. In gebouwen kan het worden verminderd afhankelijk van obstakels en de omgeving.

Hoe reinig ik het apparaat?

Gebruik een zachte, schone, droge doek. Gebruik geen reinigingsmiddelen die oplosmiddelen bevatten, omdat deze de plastic behuizing kunnen beschadigen.

GEBRUIKSAANWIJZING HmIPeTRVB2 Homematic IP

1 Homematic IP Radiatorthermostaat – basic
1 Adapter Danfoss RA
1 Steunring
1 Moer M4
1 Cilinderkopschroef M4 x 12 mm
2 1,5V-batterij LR6/mignon/AA
1 Handleiding
1 Bijgesloten blad met veiligheidsinstructies

Documentatie © 2022 eQ-3 AG, Duitsland

Alle rechten voorbehouden. Zonder schriftelijke toestemming van de uitgever mogen deze handleiding of fragmenten ervan op geen enkele manier worden gereproduceerd of met behulp van elektronische, mechanische of chemische middelen worden verveel-voudigd of verwerkt.

Het is mogelijk dat deze handleiding nog druktechnische gebreken of drukfouten vertoont. De gegevens in deze handleiding worden echter regelmatig gecontroleerd en indien nodig in de volgende uitgave gecorrigeerd. Voor fouten van technische of druktechnische aard inclusief de gevolgen ervan stellen wij ons niet aansprakelijk.

Alle handelsmerken en octrooirechten worden erkend.

Wijzigingen die de technische vooruitgang dienen, zijn zonder voorafgaande aankondi- ging mogelijk.

157367 (web)

Versie 1.1 (12/2022)

Inhoudsopgave

1 Instructies bij deze handleiding .... 131
2 Gevarenaanduidingen....131
3 Werking en overzicht van het apparaat 132
4 Algemene systeeminformatie ....134
5 Inbedrijfstelling....134

5.1 Aanleren....134

5.1.1 Direct aanleren aan een Homematic IP apparaat ..... 134
5.1.2 Aanleren aan het Access Point (alternatief)....136

5.2 Montage....137

5.2.1 Radiatorthermostaat monteren....138
5.2.2 Adapter voor Danfoss RA....139
5.2.3 Steunring....139

5.3 Adapteerbeweging 139

6 Configuratiemenu....140

6.1 Automatisch bedrijf....141
6.2 Handmatig bedrijf....142
6.3 Offset-temperatuur....142
6.4 Programmering van een verwarmingsprofiel....143
6.5 Bedieningsvergrendeling 143
6.6 Tijd en datum....144
6.7 Vakantiemodus....145

7 Bediening....145
8 Batterijen vervangen 146
9 Storingen oplossen....147

9.1 Zwakke batterijen.... 147
9.2 Commando niet bevestigd....147
9.3 Duty cycle 147
9.4 Foutcodes en knipperreeksen 148

10 Herstellen van de fabrieksinstellingen....150

11 Onderhoud en reiniging.... 150
12 Algemene instructies voor het draadloze bedrijf....151
13 Technische gegevens....151

1 Instructies bij deze handleiding

Lees deze handleiding zorgvuldig door voordat u uw Homematic IP apparaat in gebruik neemt. Bewaar de handleiding, om ze ook later nog te kunnen raadplegen!

Als u het apparaat door andere personen laat gebruiken, geef dan ook deze handleiding mee.

Gebruikte symbolen:

Let op!

Hier wordt op een risico attent gemaakt.

Opmerking. Dit hoofdstuk bevat aanvullende belangrijke informatie.

2 Gevarenaanduidingen

Open het apparaat niet. Het bevat geen onderdelen die door de gebruiker moeten worden onderhouden. In geval van een defect dient u het apparaat door een specialist te laten controleren.

Gebruik het apparaat uitsluitend in een droge en stofvrije omgeving, stel het niet bloot aan vocht, trillingen, langdurig zonlicht of andere warmtebronnen, koude en mechanische belastingen.

Om redenen van veiligheid en markering (CE) is het eigenmachtig verbouwen en/of veranderen van het apparaat niet toegestaan.

Het apparaat is geen speelgoed! Laat kinderen er niet mee spelen. Laat verpakkingsmateriaal niet rondslingeren. Plastic folies en zakken, vormstukken van styropor enz. kunnen door kinderen als gevaarlijk speelgoed worden gebruikt.

Voor zaak- of personenschade die door een onjuist gebruik of niet-naleving van de gevarenaanduidingen veroorzaakt is, stellen wij ons niet aansprakelijk. In dergelijke gevallen vervalt ieder garantie-recht! Voor gevolgschade stellen wij ons niet aansprakelijk!

Het apparaat is uitsluitend bedoeld voor gebruik in de omgeving van woonruimten, handels- en industriële ruimten en in kleine bedrijven.

Houd er rekening mee dat de regeling van de kamertemperatuur via de radiatorthermostaat bedoeld is voor een tweepijpssysteem met een aanvoer- en retourleiding per radiator. Een gebruik in eenpijpssystemen kan vanwege de schommelingen in de aanvoertemperatuur tot sterke afwijkingen van de ingestelde temperatuur leiden.

Elk ander gebruik dan wat in deze handleiding beschreven wordt, is oneigenlijk en leidt tot de uitsluiting van garantie en aansprakelijkheid.

3 Werking en overzicht van het apparaat

De Homematic IP Radiatorthermostaat kan de kamertemperatuur tijdgestuurd en op de behoefte afgestemd regelen via een verwarmingsprofiel met individuele verwarmingsfasen.

U kunt de radiatorthermostaat direct aan het apparaat configureren en aan uw persoonlijke behoeften aanpassen. Alternatief hebt u de mogelijkheid om de radiatorthermostaat in combinatie met een Homematic IP Access Point comfortabel te besturen via de gratis smartphone-app.

In combinatie met een Homematic IP Raam- en Deurcontact wordt de temperatuur bij het ventileren automatisch verlaagd.

De radiatorthermostaat past op alle gangbare radiatorkranen en is eenvoudig te monteren – zonder verwarmingswater af te laten en zonder in het verwarmingssysteem in te grijpen. De extra boostfunctie maakt het mogelijk de radiator snel tijdelijk te verwarmen door de kraan te openen.

Overzicht van het apparaat (zie afbeelding 1):

(A) Wartelmoer
(B) Batterijvak(deksel)
(C) Display
(D) Systeemtoets (aanleertoets en led)
(E) Min-toets
(F) Plus-toets
(G) Menu-/Boost-toets

Overzicht van het display (zie afbeelding 2):

	Overzicht van de verwarmingsfasen
°C	Ingestelde temperatuur
	Tijd en datum*
	Bedieningsvergrendeling*
	Raam-open-symbool
	Draadloze overdracht
	Lege batterijen
	Vakantiemodus*
AUTO	Automatisch bedrijf*
MANU	Handmatig bedrijf*
BOOST	Boost-modus
Offset	Offset-temperatuur*
Prg	Programmering van een verwarmingsprofiel*
Mo Tu We Th Fr Sa Su	Weekdagen

* zie ,6 Configuratiemenu' op pagina 140

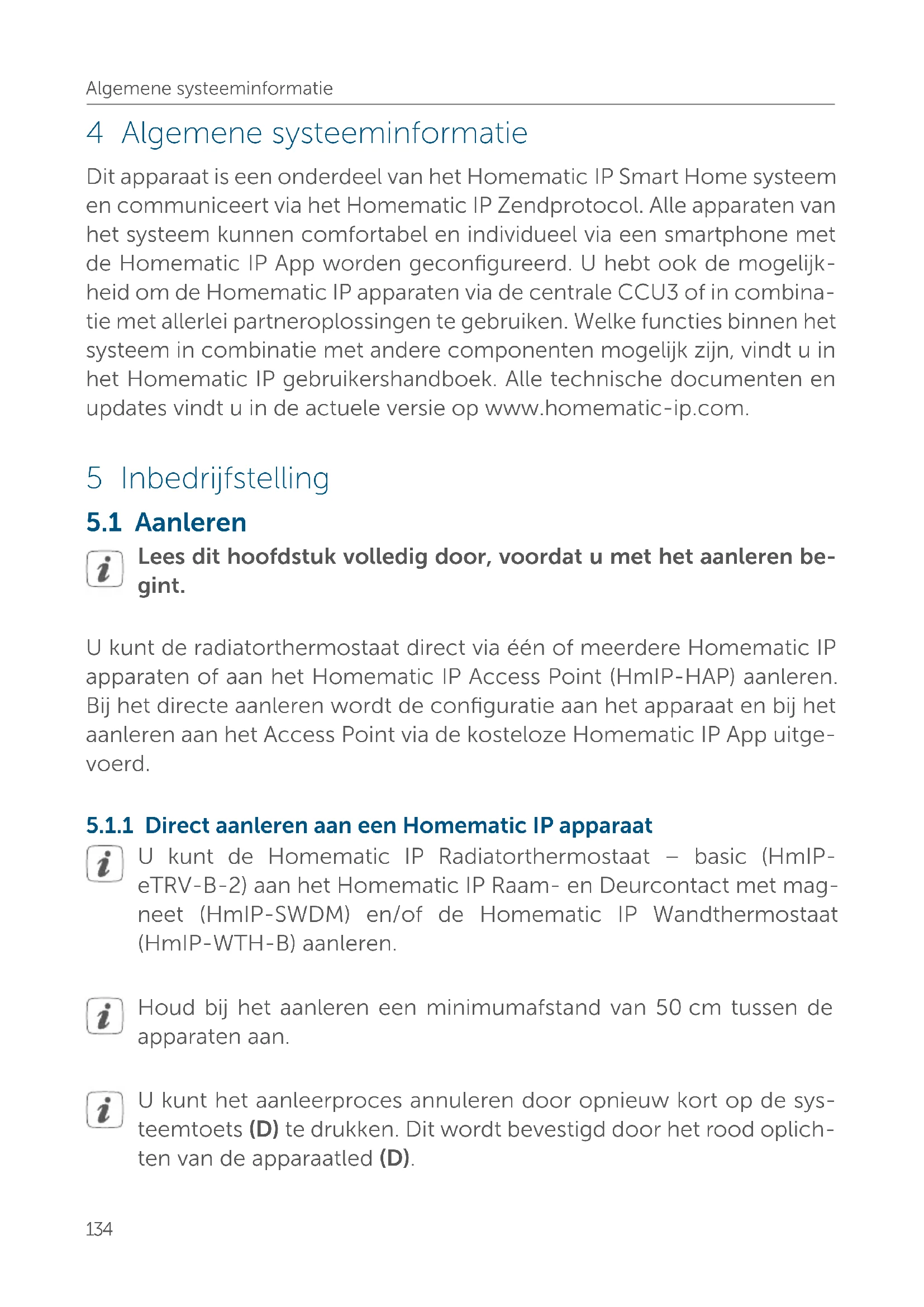

4 Algemene systeeminformatie

Dit apparaat is een onderdeel van het Homematic IP Smart Home systeem en communiceert via het Homematic IP Zendprotocol. Alle apparaten van het systeem kunnen comfortabel en individueel via een smartphone met de Homematic IP App worden geconfigureerd. U hebt ook de mogelijkheid om de Homematic IP apparaten via de centrale CCU3 of in combinatie met allerlei partneroplossingen te gebruiken. Welke functies binnen het systeem in combinatie met andere componenten mogelijk zijn, vindt u in het Homematic IP gebruikershandboek. Alle technische documenten en updates vindt u in de actuele versie op www.homematic-ip.com.

5 Inbedrijfstelling

5.1 Aanleren

Lees dit hoofdstuk volledig door, voordat u met het aanleren begint.

U kunt de radiatorthermostaat direct via één of meerdere Homematic IP apparaten of aan het Homematic IP Access Point (HmIP-HAP) aanleren. Bij het directe aanleren wordt de configuratie aan het apparaat en bij het aanleren aan het Access Point via de kosteloze Homematic IP App uitgevoerd.

5.1.1 Direct aanleren aan een Homematic IP apparaat

U kunt de Homematic IP Radiatorthermostaat – basic (HmIP-eTRV-B-2) aan het Homematic IP Raam- en Deurcontact met magneet (HmIP-SWDM) en/of de Homematic IP Wandthermostaat (HmIP-WTH-B) aanleren.

Houd bij het aanleren een minimumafstand van 50 cm tussen de apparaten aan.

U kunt het aanleerproces annuleren door opnieuw kort op de systeemtoets (D) te drukken. Dit wordt bevestigd door het rood oplichten van de apparaatled (D).

Om het apparaat op een ander Homematic IP apparaat aan te leren, moeten beide apparaten in de aanleermodus worden geschakeld. Ga hiervoor als volgt te werk:

• Open het batterijvakje (B) door het deksel van het batterijvakje naar beneden weg te trekken (zie afbeelding 3).
• Trek de isolatiestrook uit het batterijvakje.
• Druk gedurende minimaal 4 sec. op de systeemtoets (D) om de aanleermodus te activeren (zie afbeelding 4). De apparaatled (D) begint oranje te knipperen. De aanleermodus is 3 minuten actief.
• Druk gedurende minimaal 4 sec. op de systeemtoets van het aan te leren apparaat (bijv. het Homematic IP Raam- en Deurcontact met magneet) om de aanleermodus te activeren. De apparaat-led begint oranje te knipperen (zie afbeelding 4). Meer informatie hierover vindt u in de handleiding van het betreffende apparaat.

Het succesvolle aanleren wordt gesignaleerd door het groen knipperen van de apparaatled.

Als het aanleerproces niet succesvol is geweest, licht de apparaatled rood op. Probeer het opnieuw.

Als het aanleerproces niet wordt uitgevoerd, wordt de aanleermodus na 3 minuten automatisch beëindigd.

Als u aan de bestaande apparaten een tweede apparaat wilt toevoegen, moet u vooralsnog het reeds voorhanden apparaat en vervolgens het nieuwe apparaat in de aanleermodus schakelen.

Als u aan de voorhanden apparaten bijv. nog een radiatorthermo- staat wilt toevoegen, moet u eerst de nieuwe radiatorthermostaat aan de voorhanden radiatorthermostaat aanleren. Vervolgens kunt u de nieuwe radiatorthermostaat aan het voorhanden deur- en raam- contact aanleren.

Als u meerdere apparaten in één vertrek wilt gebruiken, is het zinvol om alle apparaten onderling aan te leren.

5.1.2 Aanleren aan het Access Point (alternatief)

Indien u het apparaat al direct aan een ander Homematic IP apparaat hebt aangeleerd, moet u voor het aanleren van de radiatorthermo- staat aan het Homematic IP Access Point of de centrale CCU3 eerst de fabrieksinstellingen van het apparaat herstellen (zie '10 Herstellen van de fabrieksinstellingen' op pagina 150).

Configureer eerst uw Homematic IP Access Point via de Homematic IP App om nog andere Homematic IP apparaten in het systeem te kunnen gebruiken. Uitgebreide informatie hierover vindt u in de handleiding van het Access Point.

U kunt het apparaat op het Access Point of op de centrale CCU3 aanleren. Voor meer informatie hierover verwijzen wij naar het Homematic IP gebruikershandboek (u vindt dit onder www.home-matic-ip.com).

Om te waarborgen dat het apparaat in uw systeem geïntegreerd en per kosteloze Homematic IP App bestuurd kan worden, moet het op de Homematic IP Access Point worden aangeleerd.

Ga als volgt te werk om het apparaat aan te leren:

• Open de Homematic IP App op uw smartphone.
• Selecteer het menu-item 'Apparaat aanleren'.
• Open het batterijvakje (B) door het deksel van het batterijvakje naar beneden weg te trekken (zie afbeelding 3).
• Trek de isolatiestrook uit het batterijvakje. De aanleermodus is 3 minuten lang actief (zie afbeelding 5).

U kunt de aanleermodus handmatig voor nog eens 3 minuten starten door kort op de systeemtoets (D) te drukken (zie afbeelding 3).

• Het apparaat verschijnt automatisch in de Homematic IP App.
  • Ter bevestiging dient u in de app de laatste vier cijfers van het ap- paraatnummer (SGTIN) in te voeren of de QR-code te scannen.

Het apparaatnummer vindt u op de bijgeleverde sticker of op het apparaat zelf.

• Wacht tot het aanleerproces voltooid is.
• Ter bevestiging van een succesvol aanleerproces brandt de led (D) groen. Het apparaat is nu gebruiksklaar.
• Indien de led rood brandt, dient u het opnieuw te proberen.
• Geef het apparaat in de app een naam en wijs het toe aan een ruimte.

5.2 Montage

Lees dit hoofdstuk volledig door, voordat u met de montage begint.

De montage van de Homematic IP Radiatorthermostaat is eenvoudig en kan worden uitgevoerd zonder het verwarmingswater af te laten en zonder ingreep in het verwarmingssysteem. Speciaal gereedschap of het uitschakelen van de verwarming is hiervoor niet nodig.

De wartelmoer (A) die aan de radiatorthermostaat is aangebracht, is universeel toepasbaar en past zonder toebehoren op alle kranen met draadmaat M30 x 1,5 mm van de meest gangbare merken, zoals

• Heimeier
  • MNG
• Junkers
• Landis&Gyr (Duodyr)
  • Honeywell-Braukmann
• Oventrop
• Schlösser
• Comap
• Valf Sanayii
• Mertik Maxitrol
• Watts
  • Wingenroth (Wiroflex)
  • R.B.M

• Tiemme

• Jaga

• Siemens
• Idmar

Met de bijgeleverde adapter kan het apparaat ook op radiatorkranen van het type Danfoss RA worden gemonteerd (zie '5.2.2 Adapter voor Danfoss RA' op pagina 139).

5.2.1 Radiatorthermostaat monteren

Bij zichtbare schade aan de voorhanden thermostaat, de kraan of de verwarmingsbuizen dient u een vakman te raadplegen.

Demonteer de oude thermostaatkop van uw radiatorkraan.

- Draai de thermostaatkop tegen de klok in op de maximumwaarde (1) (zie afbeelding 6). De thermostaatkop drukt nu niet meer op de kraanspindel en kan zo gemakkelijker worden gedemonteerd.

De bevestiging van de thermostaatkop kan op verschillende manieren uitgevoerd zijn.

• Wartelmoer: Draai de wartelmoer tegen de klok in los (2). Daarna kunt u de thermostaatkop verwijderen (3).
• Snelbevestiging: Op deze manier bevestigde thermostaatkoppen kunt u gemakkelijk losmaken door de sluit-/wartelmoer iets tegen de klok in te draaien (2). Daarna kunt u de thermostaatkop verwijderen (3).
• Klemschroef: De thermostaatkop wordt vastgehouden door een bevestigingsring, die met een schroef wordt aangespannen. Draai deze schroef los en neem de thermostaatkop van de kraan (3).
• Schroefverbinding met stiftschroef: Draai de stiftschroef los en verwijder de thermostaatkop (3).

Na de demontage van de oude thermostaatkop kunt u de Homematic IP Radiatorthermostaat met de wartelmoer (A) op de radiatorthermostaat plaatsen (zie afbeelding 7).

Gebruik zo nodig de bijgeleverde adapter voor Danfoss RA-kranen (zie '5.2.2 Adapter voor Danfoss RA' op pagina 139) of de bijgeleverde steunring (zie '5.2.3 Steunring' op pagina 139).

5.2.2 Adapter voor Danfoss RA

Voor de montage op RA-kranen van Danfoss hebt u de bijgeleverde adapter nodig.

De RA-adapter werd t.b.v. een betere zitting geproduceerd met een voorspanning. Bij de montage kunt u eventueel een schroevendraaier gebruiken en de adapter aan de schroef iets openbuigen (zie afbeelding 8).

De kraanhuizen van Danfoss hebben omlopend langwerpige inkervingen die ook een betere zitting van de adapter na het vastklikken garanderen.

Let er bij de montage a.u.b. op dat de positie van de ribbels in de adapter precies overeenkomt met die van de inkervingen aan de kraan. Klik de gepaste adapter volledig op de kraan vast.

Let erop dat u uw vingers niet tussen de adapterhelften klemt!

Na het vastklikken op het kraanhuis dient u de adapter met de bijgelever-de schroef en moer te bevestigen.

5.2.3 Steunring

Bij kranen van bepaalde fabrikanten heeft het deel van de kraan dat in het apparaat zit, een kleine diameter, zodat het apparaat los op de kraan zit. In dit geval dient vóór de montage de bijgeleverde steunring in de flens van het apparaat te worden aangebracht (zie afbeelding 9).

5.3 Adapteerbeweging

Na het plaatsen van de batterijen beweegt de motor eerst terug om de montage te vereenvoudigen. Ondertussen verschijnen 'InS' en het activiteitssymbool (m) op het display (zie afbeelding 10).

Zodra de radiatorthermostaat succesvol gemonteerd is, moet in de volgende stap voor de aanpassing aan de kraan een adapteerbeweging

('AdA') uitgevoerd worden Ga hiervoor als volgt te werk:

- Als op het display 'AdA' staat, drukt u op de Menu/Boost-toets (G) om de adapteerbeweging te starten (zie afbeelding 11).

De radiatorthermostaat voert nu een adapteerbeweging uit. Hierbij verschijnen 'AdA' en het activiteitsymbool (mop het display (zie afbeelding 11). Ondertussen is geen bediening mogelijk. Na de succesvolle adapteerbeweging verschijnt de normale weergave op het display.

Als de adapteerbeweging al voor de montage werd uitgevoerd of een foutmelding (F1, F2, F3) wordt weergegeven, drukt u op de Menu-/Boost-toets

6 Configuratiemenu

Als u het apparaat zonder Access Point gebruikt, kunt u na de inbedrijfstelling direct via het configuratiemenu de volgende modi selecteren en instellingen uitvoeren om het apparaat aan te passen aan uw persoonlijke behoeften:

• door lang op de Menu-toets (G) te drukken, roept u het configu-ratiemenu op.
• Selecteer met behulp van de plus- en min-toetsen (E + F) en door kort indrukken van de Menu-toets het gewenste symbool om de instellingen voor de verschillende menupunten uit te voeren.

Door het instelwiel lang in te drukken, schakelt u terug naar het vo- rige niveau.

Indien langer dan 1 minuut geen toets aan het apparaat wordt ingedrukt, wordt het menu automatisch weer gesloten, zonder dat ingestelde wijzigingen worden overgenomen.

6.1	AUTO	Automatisch bedrijf
6.2	MANU	Handmatig bedrijf
6.3	Offset	Offset-temperatuur
6.4	Prg	Programmering van een verwarmingsprofiel
6.5		Bedieningsvergrendeling
6.6		Datum en tijd
6.7		Vakantiemodus

Als u het apparaat aan het Homematic IP Access Point aanleert, kunt u de instellingen gemakkelijk via de kosteloze Homematic IP App uitvoeren.

Indien u al instellingen in het configuratiemenu hebt uitgevoerd of het apparaat al direct aan een ander Homematic IP apparaat hebt aangeleerd, moet u voor het aanleren van de radiatorthermostaat aan het Homematic IP Access Point of de centrale CCU3 eerst de fabrieksinstellingen van het apparaat herstellen (zie '10 Herstellen van de fabrieksinstellingen' op pagina 150).

6.1 Automatisch bedrijf

In het automatische bedrijf geschiedt de temperatuurregeling volgens het ingestelde verwarmingsprofiel. Handmatige wijzigingen blijven tot de volgende schakeltijd actief. Daarna wordt het ingestelde verwarmingsprofiel weer geactiveerd. Ga als volgt te werk om het automatische bedrijf te activeren:

• Druk gedurende ca. 2 sec. op de Mode-toets (G) om het configuratiemenu te openen.
• Selecteer met behulp van de plus- en min-toetsen (E + F) het menupunt 'Auto'.
• Bevestig uw keuze met de Menu-toets.

Ter bevestiging knippert het symbool twee keer kort en het apparaat schakelt naar het automatische bedrijf.

6.2 Handmatig bedrijf

In het handmatige bedrijf wordt de temperatuur geregeld volgens de temperatuur die met behulp van de toetsen (E + F) werd ingesteld. De temperatuur blijft behouden tot de volgende handmatige wijziging. Ga als volgt te werk om het handmatige bedrijf te activeren:

• Druk gedurende ca. 2 sec. op de Mode-toets (G) om het configuratiemenu te openen.
• Selecteer met behulp van de plus- en min-toetsen (E + F) het menupunt 'Manu'.
• Bevestig uw keuze met de Menu-toets.

Ter bevestiging knippert het symbool twee keer kort en het apparaat schakelt naar het handmatige bedrijf.

6.3 Offset-temperatuur

Aangezien de temperatuur aan de radiatorthermostaten wordt gemeten, kan het elders in de ruimte kouder of warmer zijn. Om dit te compenseren, kan een offset-temperatuur van ± 3,5 °C worden ingesteld. Indien bijv. 18 °C in plaats van de ingestelde 20 °C wordt gemeten, dan dient een offset van -2,0 °C te worden ingesteld. Af fabriek is een offset-temperatuur van 0,0 °C ingesteld. Ga als volgt te werk om de offset-temperatuur individueel aan te passen:

• Druk gedurende ca. 2 sec. op de Mode-toets (G) om het configuratiemenu te openen.
• Selecteer met behulp van de plus- en min-toetsen (E + F) het menupunt 'Offset'.
• Bevestig uw keuze met de Menu-toets.
• Selecteer de gewenste offset-temperatuur met behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.

Ter bevestiging knippert de temperatuur twee keer kort en het apparaat schakelt terug naar de standaardweergave.

6.4 Programmering van een verwarmingsprofiel

In dit menupunt kunt u een verwarmingsprofiel instellen met verwarmings- en verlaagde fasen, geheel volgens uw behoeften.

• Druk gedurende ca. 2 sec. op de Mode-toets (G) om het configuratiemenu te openen.
• Selecteer het menupunt 'Prg' met behulp van de plus- en min-toetsen (E + F) en bevestig uw keuze met de Menu-toets.
• Selecteer onder 'dAY' met behulp van de plus- en min-toetsen afzonderlijke weekdagen, alle werkdagen, het weekeinde of de hele week voor uw verwarmingsprofiel en bevestig uw keuze met de Menu-toets.
• Bevestig de starttijd 00:00 uur met de menu-toets.
• Selecteer de gewenste temperatuur voor de starttijd met behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.
• Op display verschijnt de volgende tijd. U kunt deze tijd wijzigen met behulp van de plus- en min-toetsen.
• Selecteer de gewenste temperatuur voor de volgende periode met behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.
• Herhaal dit proces totdat voor de hele periode van 0:00 tot 23:59 uur de temperaturen zijn ingesteld.

Ter bevestiging knippert de tijd twee keer kort en het apparaat schakelt terug naar de standaardweergave.

6.5 Bedieningsvergrendeling

De bediening aan het apparaat kan worden vergrendeld, om te voorkomen dat instellingen ongewenst worden gewijzigd, bijv. door per ongeluk aanraken. Ga als volgt te werk om de bedieningsvergrendeling te active-ren of te deactiveren:

• Druk gedurende ca. 2 sec. op de Mode-toets (G) om het configuratiemenu te openen.

• Selecteer met behulp van de plus- en min-toetsen (E + F) het menupunt 'Bedieningsvergrendeling'.

• Bevestig uw keuze met de Menu-toets.

• Selecteer 'On' om de bedieningsvergrendeling te activeren of 'OFF' om de bedieningsvergrendeling te deactiveren en bevestig uw keuze met de Menu-toets.

Ter bevestiging knippert de selectie twee keer kort en het apparaat schakelt terug naar de standaardweergave.

Bij geactiveerde bedieningsvergrendeling verschijnt het symbool 'Slot' op het display.

Ga als volgt te werk om de bedieningsvergrendeling te deactiveren:

• Druk gedurende ca. 2 sec. op de Mode-toets (G) om het configuratiemenu te openen.
• Bevestig uw keuze met de Menu-toets.
• Selecteer met behulp van de plus- en min-toetsen (E + F) 'OFF' om de vergrendeling te deactiveren.

6.6 Tijd en datum

Ga als volgt te werk om datum en tijd in te stellen:

• Druk gedurende ca. 2 sec. op de Mode-toets (G) om het configuratiemenu te openen.
• Selecteer met behulp van de plus- en min-toetsen (E + F) het menupunt 'Datum/tijd'.
• Bevestig uw keuze met de Menu-toets.
• Selecteer het jaar met behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.
• Selecteer de maand met behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.
• Selecteer de dag met behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.
• Selecteer de uren met behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.
• Selecteer de minuten behulp van de plus- en min-toetsen en bevestig uw keuze met de Menu-toets.

Ter bevestiging knippert de tijd twee keer kort en het apparaat schakelt terug naar de standaardweergave.

6.7 Vakantiemodus

De vakantiemodus kan worden gebruikt als gedurende een bepaalde periode duurzaam een vaste temperatuur moet worden aangehouden (bijv. tijdens een vakantie of een feest). Ga als volgt te werk om de vakantiemodus in te stellen:

• Druk gedurende ca. 2 sec. op de Mode-toets (G) om het configuratiemenu te openen.
• Selecteer het menupunt 'Vakantie' met behulp van de plus- en min-toetsen (E + F) en bevestig uw keuze met de Menu-toets.
• Voer met behulp van de plus- en min-toetsen de tijd in tot wan- neer de vakantiemodus actief moet zijn en bevestig uw invoer met de Menu-toets.
• Voer met behulp van de plus- en min-toetsen de datum in tot wanneer de vakantiemodus actief moet zijn en bevestig uw in-voer met de Menu-toets.
• Voer met behulp van de plus- en min-toetsen de gewenste temperatuur in voor de tijd van afwezigheid en bevestig uw invoer met de Menu-toets.

Ter bevestiging knippert het symbool twee keer kort en het apparaat schakelt naar de vakantiemodus.

7 Bediening

Na het aanleren en de montage staan direct aan het apparaat eenvoudige bedieningsfuncties tot uw beschikking.

• Temperatuur: Druk op de linker (E) of rechter (F) toets om de temperatuur van de radiator handmatig te veranderen. In automatisch bedrijf blijft de handmatig ingestelde temperatuur tot de volgende schakeltijd behouden. Daarna wordt het ingestelde verwarmingsprofiel weer geactiveerd. In handmatig bedrijf blijft de temperatuur tot de volgende handmatige wijziging behouden.
• Boost-functie: druk kort op de Boost-toets (G) om de Boost-functie voor het snelle, kortstondige verwarmen van de radiator te

activeren door de kraan te openen. Daardoor wordt direct een aangenaam warmtegevoel in het vertrek bereikt.

8 Batterijen vervangen

Als het symbool voor lege batterijen (☐) op het display of in de app verschijnt, dient u de verbruikte batterijen te vervangen door twee nieuwe batterijen van het type LR6/mignon/AA. Let daarbij op de juiste polariteit van de batterijen.

Ga als volgt te werk om nieuwe batterijen te plaatsen:

• Open het batterijvakje (B) door het deksel van het batterijvakje naar beneden weg te trekken (zie afbeelding 3).
• Verwijder de batterijen.
• Plaats twee nieuwe 1,5V-batterijen LR6/mignon/AA in het batterijvak. Let hierbij op de juiste polariteit, zoals gemarkeerd (zie afbeelding 12).
• Sluit het deksel van het batterijvakje weer.
• Let bij het plaatsen van de batterijen op de knipperreeksen van de led (zie '9.4 Foutcodes en knipperreeksen' op pagina 148).

Na het plaatsen van de batterijen voert de radiatorthermostaat eerst gedurende ca.2 seconden een zelftest en eventueel een adapteerbeweging uit. Daarna volgt de initialisatie. Tot slot verschijnt de testweergave: oranje en groen lichte op.

Let op! Explosiegevaar bij onjuiste vervanging van de batterijen. Alleen vervangen door batterijen van hetzelfde of een gelijkwaardig type. Normale batterijen mogen nooit worden opgeladen. Batterijen niet in het vuur werpen. Batterijen niet aan overdreven warmte blootstellen. Batterijen niet kortsluiten. Er bestaat explosiegevaar!

Lege batterijen horen niet thuis in de vuilnisbak! Lever ze in bij een inzamelpunt!

9 Storingen oplossen

9.1 Zwakke batterijen

Als de spanningswaarde dit toestaat, kan de radiatorthermostaat ook bij een lage batterijspanning worden gebruikt. Al naargelang de belasting kan, na een korte hersteltijd van de batterijen, eventueel weer meerdere keren een signaal worden gezonden.

Als tijdens het zenden de spanning weer afbreekt, verschijnen het symbool voor lege batterijen (☐) en de foutcode aan het apparaat (zie '9.4 Foutcodes en knipperreeksen' op pagina 148). Vervang in dat geval de lege batterijen door twee nieuwe (zie '8 Batterijen vervangen' op pagina 146).

9.2 Commando niet bevestigd

Indien ten minste één ontvanger een commando niet bevestigt, dan licht de led bij het afsluiten van de mislukte overdracht rood op. De reden voor deze mislukte overdracht kan een communicatiestoring zijn (zie '12 Algemene instructies voor het draadloze bedrijf' op pagina 151). De mislukte overdracht kan de volgende oorzaken hebben:

• de ontvanger is niet bereikbaar,
• de ontvanger kan het commando niet uitvoeren (lastuitval, mechanische blokkering enz.) of
  • de ontvanger is defect.

9.3 Duty cycle

De duty cycle beschrijft een wettelijk geregelde begrenzing van de zend- tijd van apparaten in het 868MHz-bereik. Het doel van deze regeling is om de werking van alle in het 868MHz-bereik werkende apparaten te garanderen.

In het door ons gebruikte frequentiebereik van 868 MHz bedraagt de maximale zendtijd van een apparaat 1% van een uur (dus 36 seconden per uur). De apparaten mogen bij het bereiken van de 1%-limiet niet meer zenden, tot deze tijdelijke begrenzing weer voorbij is. In overeenstemming met deze richtlijn worden Homematic IP apparaten 100 % conform de norm ontwikkeld en geproduceerd.

In het normale bedrijf wordt de duty cycle doorgaans niet bereikt. In afzonderlijke situaties kan dit bij de inbedrijfstelling of eerste installatie van een systeem wel het geval zijn, wanneer meerdere en zendintensieve aanleerprocessen actief zijn. Een overschrijding van de duty cycle-limiet wordt aangegeven door een lang rood oplichten van de apparaatled (D) en kan zich uiten in een tijdelijke werkonderbreking van het apparaat. Na korte tijd (max. 1 uur) werkt het apparaat weer normaal.

9.4 Foutcodes en knipperreeksen

Knippercode/dis-playweergave	Betekenis Oplossing
F1 Kraanaandrijving	stroef	Controleer of de stoter van de radiatorkraan klemt.
F2 Instelbereik te groo	groot Controleer de bevestiging van de radiatorthermostaat
F3 Instelbereik te klein	in Controleer of de stoter van de radiatorkraan klemt.
Batterijsymbool (□)	Batterijspanning laag	Vervang de batterij van het apparaat (zie '8 Batterijen vervangen' op pagina 146).
Batterijsymbool (□) en ---	Kraan werd in noodstand* gezet	Vervang de batterij van het apparaat (zie '8 Batterijen vervangen' op pagina 146).
*Als lege batterijen niet worden vervangen, stuurt de radiatorthermostaat naar een 'Kraan-noodstand' om te voorkomen dat het apparaat op grond van een te gering batterijvermogen de ingestelde temperatuur in het vertrek niet meer in stand kan houden. Af fabriek is een kraan-noodstand van 15 % ingesteld.
Antenne-symbool (¶) knip-pert	Communica-tiestoring naar het Homematic IP Access Point of het aangeleerde appa-raat	Controleer de verbinding naar het Homematic IP Access Point of de aangeleerde appa-raten.
Slotsymbool (☎)	Bedieningsvergren-deling actief	Deactiveer de bedieningsver-grendeling in de app.
Kort oranje knip-peren	Draadloze over-dracht/zendpoging of configuratie-gegevens worden overgedragen	Wacht tot de overdracht be-eindigd is.
1x lang groen oplichten	Proces bevestigd U kunt met de bediening doorgaan.
1x lang rood op- lichten	Proces mislukt of duty-cycle-limiet bereikt	Probeer het opnieuw (zie '9.2 Commando niet bevestigd' op pagina 147 of '9.3 Duty cycle' op pagina 147).
Kort oranje knip-peren (om de 10 sec.)	Aanleer-modus actief	Voer ter bevestiging de laat-ste vier cijfers van het appa-raat-serienummer in (zie '5.1.2 Aanleren aan het Access Point (alternatief)' op pagina 136).
Snel oranje knip-peren	Directe aanleermo-dus actief	Activeer de aanleermodus van het aan te leren apparaat (zie '5.1.1 Direct aanleren aan een Homematic IP apparaat' op pagina 134).
Kort oranje op- lichten (na groene of rode ont- vangstmelding)	Batterijen leeg Vervang de batterijen (zie '8 Batterijen vervangen' op pagi-na 146).
6x lang rood knipperen	Apparaat defect Controleer de weergave in uw app of neem contact op met uw dealer.
1x oranje en 1x groen oplichten (na het plaatsen van de batterijen)	Testindicatie Wanneer de testindicatie weer uit is, kunnen u doorgaan.
Lang en kort oranje knipperen (afwisselend)	Actualisatie van de apparaatsoftware (OTAU)	Wacht totdat de update is beëindigd.

10 Herstellen van de fabrieksinstellingen

De fabrieksinstellingen van het apparaat kunnen worden hersteld. Hierbij gaan alle instellingen verloren.

Om de fabrieksinstellingen van het apparaat te herstellen, gaat u als volgt te werk:

• Open het batterijvakje (B) door het deksel van het batterijvakje naar beneden weg te trekken (zie afbeelding 3).
• Verwijder een batterij.
• Plaats de batterijen weer overeenkomstig de aangeven polari- teit en druk daarbij tegelijkertijd op de systeemtoets (D). Houd de systeemtoets ingedrukt tot de led (D) snel oranje begint te knipperen.
• Laat de systeemtoets even los en houd ze vervolgens opnieuw ingedrukt totdat het oranje knipperen verandert in een groen oplichten.
• Laat de systeemtoets weer los om het herstel van de fabrieksin-stellingen te voltooien.

Het apparaat voert een herstart uit.

11 Onderhoud en reiniging

Het apparaat is voor u, afgezien van een eventuele vervanging van de batterij, onderhoudsvrij. Laat reparaties over aan een vakman.

Reinig het apparaat met een zachte, schone, droge en pluisvrije doek. Gebruik geen oplosmiddelhoudende reinigingsmiddelen. Deze kunnen de kunststof kast en opschriften aantasten.

12 Algemene instructies voor het draadloze bedrijf

De draadloze communicatie wordt via een niet-exclusief communica-tiekanaal gerealiseerd, zodat storingen niet kunnen worden uitgesloten. Andere storende invloeden kunnen afkomstig zijn van schakelprocessen, elektromotoren of defecte elektrische apparaten.

Het bereik in gebouwen kan sterk afwijken van het bereik in het vrije veld. Behalve het zendvermogen en de ontvangsteigenschappen van de ontvangers spelen ook omgevingsinvloeden zoals lucht-vochtigheid en de bouwkundige situatie ter plekke een belangrijke rol.

Hierbij verklaart eQ-3 AG, Maiburger Str. 29, 26789 Leer, Duitsland, dat het draadloze apparaattype Homematic IP HmIP-eTRV-B-2 in overeenstemming is met de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar onder het volgende internetadres: www.homematic-ip.com

Levensduur batterijen: 2 jaar (typ.)

Beschermingsgraad: IP20

Verontreinigingsgraad: 2

Omgevingstemperatuur: 0 tot 50 °C

Afmetingen (b x h x d): 57 x 68 x 102 mm

Gewicht: 185 g (incl. batterijen)

Zendfrequentieband: 868,0-868,6 MHz

869,4-869,65 MHz

Max. zendvermogen: 10 dBm

Ontvangersklasse: SRD class 2

Typisch bereik in het vrije veld: 250 m

Aansluiting: M30 x 1,5 mm

Stelkracht: > 80 N

Slaglengte kraan: 4,3 ± 0,3 mm

Maximale slagpositie: 14,3 ± 0,3 mm

Minimale slagpositie: 10,0 ± 0,3 mm

Technische wijzigingen voorbehouden.

Verwijdering

Het apparaat hoort niet in de vuilnisbak! Elektronische apparaten moeten overeenkomstig de richtlijn voor afgedankte elektrische en elektronische apparaten worden ingeleverd bij de inzamelpunten voor afgedankte apparaten.

Informatie met betrekking tot de conformiteit

De CE-markering is een label voor het vrije verkeer van goederen binnen de Europese Unie en is uitsluitend bedoeld voor de desbetreffende autoriteiten. Het is geen garantie voor bepaalde eigenschappen.

Met technische vragen m.b.t. het apparaat kunt u terecht bij uw dealer.
