HmIPeTRVB2 - Thermostat Homematic IP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat de radiateur connecté
Marque	Homematic IP
Modèle	HmIPeTRVB2 (HmIP-eTRV-B-2)
Catégorie	Thermostat
Dimensions (L x H x P)	57 x 68 x 102 mm
Alimentation	2 piles 1,5 V LR6/Mignon/AA
Durée de vie des piles	2 ans (typ.)
Indice de protection	IP20
Température de fonctionnement	0 à 50 °C
Bande de fréquences radio	868,0-868,6 MHz / 869,4-869,65 MHz
Portée radio max	250 m (champ libre)
Raccordement vanne	M30 x 1,5 mm
Force de réglage	> 80 N
Course de la valve	4,3 ± 0,3 mm
Fonctions	Mode auto/manuel, Boost, offset, programmation profil chauffage, mode vacances, verrouillage commande
Contenu livraison	Thermostat, adaptateur Danfoss RA, bague d'appui, écrou M4, vis, piles, mode d'emploi
Entretien	Nettoyer avec chiffon doux sec
Sécurité	Ne pas ouvrir, utiliser en environnement sec
Réparabilité	Confier à un spécialiste, pas de pièces réparables par l'utilisateur

FOIRE AUX QUESTIONS - HmIPeTRVB2 Homematic IP

Comment installer le thermostat Homematic IP ?

Démontez l'ancienne tête thermostatique. Montez le thermostat sur la vanne à l'aide de l'écrou-chapeau. Si nécessaire, utilisez l'adaptateur Danfoss RA ou la bague de support. Insérez les piles et effectuez la course d'adaptation en appuyant sur le bouton Menu/Boost lorsque AdA s'affiche.

Comment effectuer l'apprentissage de l'appareil ?

Ouvrez le compartiment à piles, retirez la bande isolante. Appuyez sur la touche système pendant 4 secondes pour activer le mode d'apprentissage (LED orange clignotante). Placez l'autre appareil en mode apprentissage. Un clignotement vert confirme la réussite.

Comment programmer un profil de chauffage ?

Accédez au menu en maintenant la touche Menu enfoncée. Sélectionnez Prg. Choisissez les jours (jour unique, jours ouvrés, week-end ou toute la semaine). Réglez les heures de début et les températures souhaitées pour chaque période. Confirmez chaque étape avec la touche Menu.

Que faire en cas d'erreur F1 ?

L'erreur F1 signifie que l'actionneur de valve est lourd. Vérifiez si le poussoir de la vanne coince. Si le problème persiste, contactez un spécialiste.

Comment remplacer les piles ?

Ouvrez le couvercle du compartiment à piles en tirant vers le bas. Retirez les piles usagées. Insérez deux nouvelles piles LR6/Mignon/AA en respectant la polarité. Refermez le couvercle. L'appareil effectue un autotest.

Comment activer le mode vacances ?

Maintenez la touche Menu enfoncée pour accéder au menu. Sélectionnez Vacances. Saisissez l'heure et la date de fin, puis la température souhaitée. Confirmez. Le symbole vacances clignote.

Que signifie un clignotement orange toutes les 10 secondes ?

Cela indique que le mode d'apprentissage est actif. Saisissez les quatre derniers chiffres du numéro de série (SGTIN) dans l'application pour confirmer l'apprentissage.

Comment restaurer les réglages d'usine ?

Ouvrez le compartiment à piles, retirez une pile. Réinsérez-la tout en maintenant la touche système enfoncée jusqu'à ce que la LED clignote rapidement en orange. Relâchez puis maintenez à nouveau jusqu'à ce que la LED devienne verte fixe. Relâchez pour terminer.

Quelle est la portée radio du thermostat ?

La portée radio en champ libre est d'environ 250 mètres. Dans les bâtiments, elle peut être réduite en fonction des obstacles et de l'environnement.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux, propre et sec. N'utilisez pas de nettoyants contenant des solvants, car ils pourraient endommager le boîtier en plastique.

MODE D'EMPLOI HmIPeTRVB2 Homematic IP

Ventil-Hub: 4,3 ± 0,3 mm

Maximale Hublage: 14,3 ± 0,3 mm

Minimale Hublage: 10,0 ± 0,3 mm

Contenu de la livraison

Nombre Désignation

1 Homematic IP Thermostat de radiateur – basic
1 Adaptateur Danfoss RA
1 Bague d'appui
1 Écrou M4
1 Vis à tête cylindrique M4 x 12 mm
2 Piles 1,5 V LR6/Mignon/AA
1 Mode d'emploi
1 Fiche de consignes de sécurité

Documentation © 2022 eQ-3 AG, Allemagne

Tous droits réservés. Le présent manuel ne peut être reproduit, en totalité ou sous forme d'extraits, de manière quelconque sans l'accord écrit de l'éditeur, ni copié ou modifié par des procédés électroniques, mécaniques ou chimiques.

Il est possible que le présent manuel contienne des défauts typographiques ou des erreurs d'impression. Les indications du présent manuel sont régulièrement vérifiées et les corrections effectuées dans les éditions suivantes. Notre responsabilité ne saurait être engagée en cas d'erreur technique ou typographique et pour les conséquences en découlant.

Tous les sigles et droits protégés sont reconnus.

Imprimé à Hong Kong

Des modifications en vue d'améliorations techniques peuvent être effectuées sans avertissement préalable.

157367 (Web)

Version 1.1 (12/2022)

Table des matières

1 Remarques sur la notice....58
2 Mises en garde....58
3 Fonction et aperçu de l'appareil.... 59
4 Informations générales sur le système ....61
5 Mise en service....61

5.1 Apprentissage 61

5.1.1 Apprentissage direct sur un appareil Homematic IP ..... 61
5.1.2 Programmation sur l'Access Point (alternative)....63

5.2 Montage....64

5.2.1 Monter le thermostat de radiateur 65
5.2.2 Adaptateur pour Danfoss RA....66
5.2.3 Bague de support....66

5.3 Course d'adaptation....67

6 Menu de configuration....67

6.1 Mode automatique....68
6.2 Mode manuel 69
6.3 Température d'Offset....69
6.4 Programmation d'un profil de chauffage 70
6.5 Verrouillage de commande....70
6.6 Heure et date....71
6.7 Mode vacances 72

7 Utilisation....72
8 Remplacement des piles....73
9 Correction des erreurs....74

9.1 Piles faibles....74
9.2 Commande non confirmée 74
9.3 Duty Cycle 74
9.4 Codes d'erreur et séquences de clignotement.... 75

10 Restauration des réglages d'usine....77
11 Entretien et nettoyage 77
12 Remarques générales sur le fonctionnement radio....78
13 Caractéristiques techniques....78

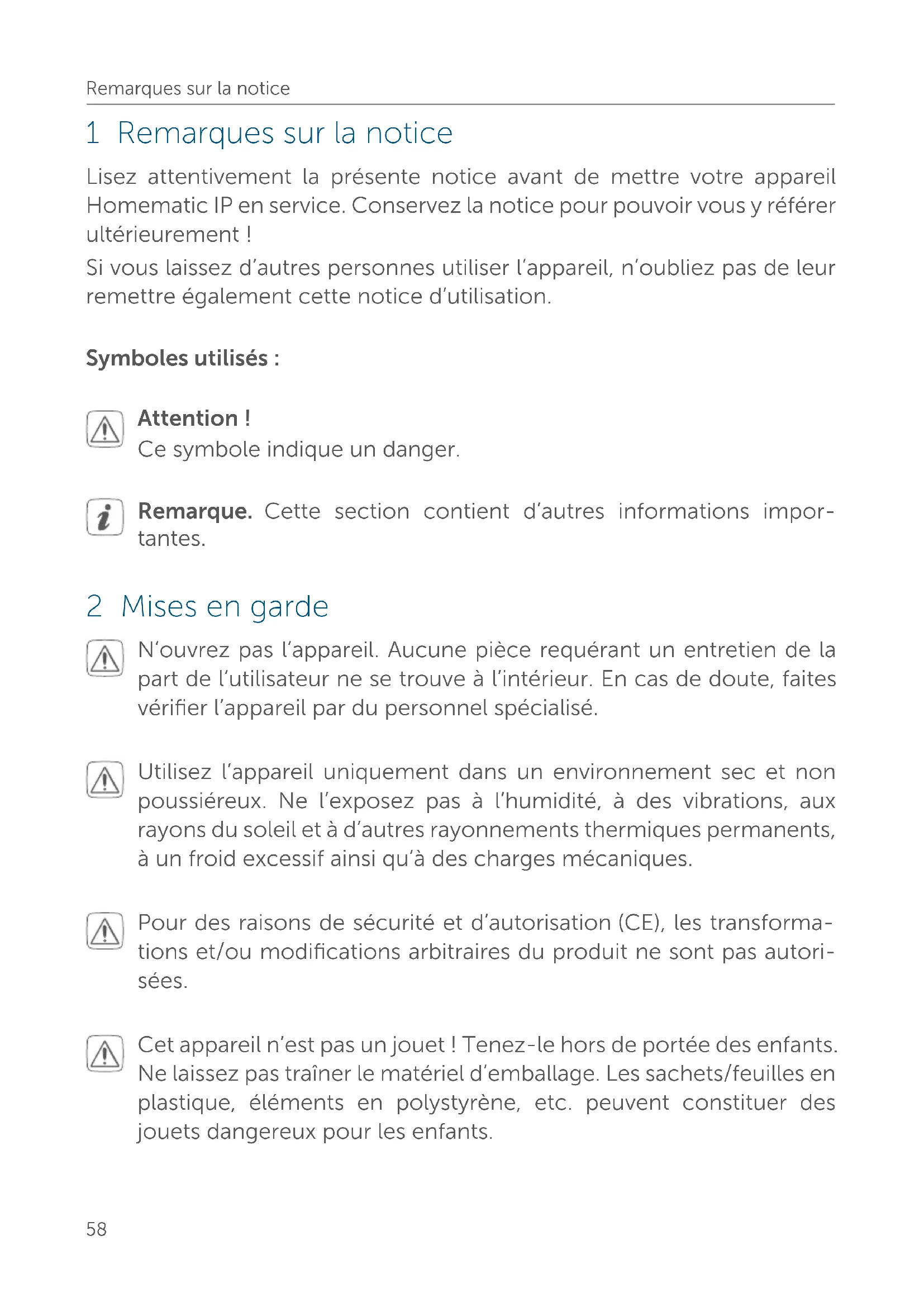

1 Remarques sur la notice

Lisez attentivement la présente notice avant de mettre votre appareil Homematic IP en service. Conservez la notice pour pouvoir vous y référer ultérieurement !

Si vous laissez d'autres personnes utiliser l'appareil, n'oubliez pas de leur remettre également cette notice d'utilisation.

Symboles utilisés :

Attention!

Ce symbole indique un danger.

Remarque. Cette section contient d'autres informations importantes.

2 Mises en garde

N'ouvrez pas l'appareil. Aucune pièce requérant un entretien de la part de l'utilisateur ne se trouve à l'intérieur. En cas de doute, faites vérifier l'appareil par du personnel spécialisé.

Utilisez l'appareil uniquement dans un environnement sec et non poussiéreux. Ne l'exposez pas à l'humidité, à des vibrations, aux rayons du soleil et à d'autres rayonnements thermiques permanents, à un froid excessif ainsi qu'à des charges mécaniques.

Pour des raisons de sécurité et d'autorisation (CE), les transformations et/ou modifications arbitraires du produit ne sont pas autorisées.

Cet appareil n'est pas un jouet ! Tenez-le hors de portée des enfants. Ne laissez pas traîner le matériel d'emballage. Les sachets/feuilles en plastique, éléments en polystyrène, etc. peuvent constituer des jouets dangereux pour les enfants.

Notre responsabilité ne saurait être engagée en cas de dommages matériels ou de dommages corporels dus au maniement inapproprié ou au non-respect des mises en garde. Dans de tels cas, tout droit à la garantie est annulé ! Nous ne pouvons être tenus responsables des dommages indirects occasionnés !

L'appareil est conçu pour être utilisé uniquement dans les environnements résidentiel, commercial et d'industrie légère.

Notez que la régulation de la température de la pièce via le thermostat de radiateur est conçue pour un système de chauffage bitube équipé d'une conduite de circuit aller et de circuit retour par radiateur. Une utilisation dans des systèmes de chauffage monotube peut entraîner de fortes variations par rapport à la température initialement demandée en raison des fluctuations de température dans le circuit aller.

Toute application autre que celle décrite dans le présent mode d'emploi n'est pas conforme et entraîne l'exclusion de la garantie et de la responsabilité.

3 Fonction et aperçu de l'appareil

Les Homematic IP Thermostats de radiateur régulent la température ambiante par minuterie et selon les besoins via un profil de chauffage avec des phases de chauffage individuelles.

Vous pouvez configurer le thermostat de radiateur directement sur l'appareil et l'adapter à vos besoins personnels. Vous pouvez également commander facilement le thermostat de radiateur en association avec un Homematic IP Access Point via l'application gratuite pour smartphone

En association avec un Homematic IP Contact pour fenêtre et porte, le dispositif abaisse automatiquement la température en situation d'aération.

Le thermostat de radiateur programmable s'adapte à toutes les vannes de radiateurs courantes et se monte facilement – sans qu'il soit nécessaire de laisser couler l'eau de chauffage ou d'intervenir sur le système de chauffage. La fonction Boost supplémentaire permet la mise en température rapide et courte du radiateur en ouvrant la vanne.

Aperçu de l'appareil (voir Figure 1) :

(A) Écrou-chapeau
(B) Compartiment à piles (couvercle)
(C) Écran
(D) Touche système (touche de programmation et LED)
(E) Touche moins
(F) Touche plus
(G) Touche menu/boost

Aperçu de l'écran (voir Figure 2) :

	Aperçu des phases de chauffage
°C	Température de consigne
	Date et heure*
	Verrouillage de commande*
	Icône
	Transmission radio
	Piles vides
	Mode vacances*
AUTO	Mode automatique*
MANU	Mode manuel*
BOOST	Mode Boost
Offset	Température d'Offset*
Prq	Programmation d'un profil de chauffage*
Mo Tu We Th Fr Sa Su	Jours de la semaine

* voir v. „ 6 Menu de configuration „ à la page 67

4 Informations générales sur le système

Cet appareil fait partie du Homematic IP Système Smart-Home et communique par le biais du Homematic IP Protocole radio. Tous les appareils du système peuvent être configurés facilement et individuellement avec un smartphone à l'aide de l'application Homematic IP. Vous avez également la possibilité d'utiliser les appareils Homematic IP via la centrale CCU3 ou en association avec de nombreuses solutions de partenaires. Vous trouverez dans le manuel de l'utilisateur Homematic IP l'étendue des fonctions du système en association avec d'autres composants. Vous trouverez tous les documents techniques actuels et les dernières mises à jour sur www.homematic-ip.com.

5 Mise en service

5.1 Apprentissage

Merci de lire attentivement cette section avant de procéder à l'apprentissage.

Vous pouvez programmer le thermostat de radiateur soit directement sur un ou plusieurs appareils Homematic IP, soit sur le Homematic IP Access Point (HmIP-HAP). Lors de l'apprentissage direct, la configuration s'effectue sur l'appareil ; lors de l'apprentissage sur l'Access Point, elle se fait via l'application gratuite Homemactic IP

5.1.1 Apprentissage direct sur un appareil Homematic IP

Vous pouvez programmer le Homematic IP Thermostat de radiateur - basic (HmIP-eTRV-B-2) sur le Homematic IP Contact pour fenêtre et porte avec aimant (HmIP-SWDM) et/ou sur le Homematic IP Thermostat mural (HmIP-WTH-B).

Lors de l'apprentissage, gardez une distance minimale de 50 cm entre les appareils.

Vous pouvez interrompre l'apprentissage en appuyant une nouvelle fois brièvement sur la touche système (D). Cela est confirmé par un voyant rouge sur les appareils LED (D).

Pour que l'appareil apprenne d'un autre appareil Homematic IP, les deux appareils doivent être placés en mode d'apprentissage. Procédez comme suit :

• Ouvrez le compartiment à piles (B) en tirant le couvercle vers le bas (voir Figure 3).
• Retirez la bandelette isolante du compartiment à piles.

- Appuyez au minimum 4 s sur la touche système (D) pour activer le mode d'apprentissage (voir Figure 4). La LED de l'appareil (D) se met à clignoter orange. Le mode d'apprentissage est actif pendant 3 minutes.

- Appuyez sur la touche système de l'appareil à programmer (par ex. le Homematic IP Contact pour fenêtre et porte avec aimant) pendant au moins 4 s pour activer le mode d'apprentissage. La LED de l'appareil se met à clignoter orange (voir Figure 4) Reportez-vous au mode d'emploi de l'appareil concerné pour en savoir plus.

Un apprentissage réussi est signalé par le clignotement en vert des appareils LED.

Si la procédure d'apprentissage n'a pas été fructueuse, la LED de l'appareil s'éclaire en rouge. Réessayez une nouvelle fois.

En l'absence d'apprentissage, le processus d'apprentissage se désactive automatiquement au bout de 3 minutes.

Si vous désirez ajouter un autre appareil sur les appareils existants, vous devez tout d'abord mettre l'appareil existant puis le nouvel appareil en mode d'apprentissage.

Si vous désirez par exemple ajouter un autre thermostat de radiateur sur les appareils existants, vous devez tout d'abord programmer le nouveau thermostat sur le thermostat existant. Vous pouvez ensuite programmer le nouveau thermostat de radiateur sur le contact pour fenêtre et porte existant.

Si vous utilisez plusieurs appareils dans une pièce, vous devez programmer tous les appareils en même temps.

5.1.2 Programmation sur l'Access Point (alternative)

Si vous avez déjà programmé l'appareil directement sur un autre appareil Homematic IP, vous devez d'abord restaurer les paramètres d'usine de l'appareil pour programmer le thermostat de radiateur sur le Homematic IP Access Point ou sur la centrale CCU3 (voir v. « 10 Restauration des réglages d'usine « à la page 77).

Commencez par configurer le Homematic IP Access Point à l'aide de l'application Homematic IP afin de pouvoir utiliser d'autres appareils Homematic IP avec votre système. Vous trouverez des informations détaillées à ce sujet dans le mode d'emploi de l'Access Point.

Vous pouvez programmer l'appareil sur l'Access Point ou sur la centrale CCU3. Vous trouverez de plus amples informations sur le sujet dans le manuel d'utilisation Homematic IP (disponible dans l'espace de téléchargement du site Internet www.homematic-ip.com).

Pour que l'appareil puisse être intégré à votre système et commandé via l'application Homematic IP gratuite, vous devez d'abord procéder à son apprentissage sur le Homematic IP Access Point.

Procédez de la manière suivante pour l'apprentissage de l'appareil :

• Ouvrez l'application Homematic IP sur votre smartphone.
• Sélectionnez le point de menu « Procéder à l'apprentissage de l'appareil ».
• Ouvrez le compartiment à piles (B) en tirant le couvercle vers le bas (voir Figure 3).
• Retirez la bandelette isolante du compartiment à piles. Le mode d'apprentissage reste actif pendant 3 minutes (voir Figure 5).

Vous pouvez relancer manuellement le mode d'apprentissage pour 3 autres minutes en appuyant brièvement sur la touche système (D) (voir Figure 5).

• L'appareil apparaît automatiquement dans l'application Homematic IP.
• Pour confirmer, saisissez les quatre derniers chiffres de l'appareil (SGTIN) dans l'application ou scannez le code QR. Le numéro de l'appareil se trouve sur l'autocollant contenu dans la livraison ou directement sur l'appareil.
• Attendez que la procédure d'apprentissage soit terminée.
• Si la LED (D) s'allume en vert, cela signifie que l'apprentissage a été correctement effectué. L'appareil peut désormais être utilisé.
• Si la LED s'allume est rouge, recommencez une nouvelle fois.
• Donnez un nom à l'appareil dans l'application et attribuez-le à une pièce.

5.2 Montage

Merci de lire attentivement cette section avant de procéder au montage.

Le Homematic IP Thermostat de radiateur est facile à monter, et il n'est pas nécessaire de laisser couler l'eau de chauffage ni d'intervenir sur le système de chauffage. Des outils spéciaux ou l'arrêt du chauffage ne sont pas nécessaires.

Les écrous-raccords (A) installés sur le thermostat de radiateur sont universels et s'adaptent sans accessoires sur toutes les vannes filetées de M30 x 1,5 mm des marques courantes comme

• Heimeier
• MNG
• Junkers
• Landis&Gyr (Duodyr)
  • Honeywell-Braukmann
• Oventrop
• Schlösser
• Comap
• Valf Sanayii

• Mertik Maxitrol

• Watts

• Wingenroth (Wiroflex)
  • R.B.M
• Tiemme
• Jaga
• Siemens
• Idmar

Les adaptateurs fournis permettent de monter l'appareil sur des vannes Danfoss RA. également (voir v. « 5.2.2 Adaptateur pour Danfoss RA « à la page 66).

5.2.1 Monter le thermostat de radiateur

En cas de dommage apparent sur le thermostat existant, la vanne ou les tuyaux de chauffage, merci de consulter un expert spécialisé.

Démontez l'ancienne tête thermostatique de la vanne de radiateur.

- Tournez la tête thermostatique sur la valeur maximale (1) dans le sens inverse des aiguilles d'une montre (voir Figure 6). La tête thermostatique n'appuie plus sur la tige de la vanne et peut ainsi se démonter plus facilement.

La tête thermostatique peut être fixée de différentes manières :

• Écrou-chapeau : Dévissez l'écrou-chapeau dans le sens inverse des aiguilles d'une montre (2). Il vous suffit ensuite de retirer la tête thermostatique (3).
• Fixations par encliquetage : Vous pouvez retirer les têtes thermostatiques ainsi fixées en tournant légèrement la fermeture/l'écrou-chapeau dans le sens inverse des aiguilles d'une montre (2). Il vous suffit ensuite de retirer la tête thermostatique (3).
• Raccords à bagues : La tête thermostatique est maintenue par un anneau de serrage, fixé à l'aide d'une vis. Dévissez la vis et retirez la tête thermostatique de la vanne (3).
• Raccord-union avec vis sans tête : Dévissez la vis sans tête et retirez la tête thermostatique (3).

Après le démontage de l'ancienne tête thermostatique, vous pouvez poser le Homematic IP Thermostat de radiateur avec l'écrou-chapeau (A) sur la vanne (voir Figure 7).

Si nécessaire, utilisez l'adaptateur inclus pour vannes Danfoss RA (voir v. « 5.2.2 Adaptateur pour Danfoss RA « à la page 66) ou la bague de support incluse (voir v. « 5.2.3 Bague de support « à la page 66).

5.2.2 Adaptateur pour Danfoss RA

Pour le montage des vannes RA de Danfoss, l'adaptateur inclus est requis.

L'adaptateur RA a été produit avec une précontrainte pour un meilleur positionnement. Pour le montage, utilisez le cas échéant un tournevis et relevez légèrement l'adaptateur dans la zone de la vis (voir Figure 8).

Les corps de vanne de Danfoss présentent des encoches allongées sur la périphérie qui garantissent un meilleur positionnement de l'adaptateur après l'enclenchement.

Lors du montage, veillez à ce que les broches à l'intérieur de l'adaptateur aient une position coïncidant avec les encoches de la vanne. Clipsez entièrement l'adaptateur adapté à la vanne.

Pendant le montage, attention à ne pas vous coincer les doigts entre les deux moitiés de l'adaptateur !

Après le clipsage sur le corps de la vanne, fixez l'adaptateur avec la vis et l'écrou joints.

Pour les vannes de certains fabricants, la partie de la vanne engagée dans l'appareil présente un diamètre moins important, ce qui conduit un positionnement moins stable. Dans ce cas, insérez la bague de support jointe dans la bride de l'appareil avant le montage (voir Figure 9).

5.3 Course d'adaptation

Après l'insertion des piles, le moteur recule pour faciliter le montage. Pendant ce temps, « InS » et le symbole d'activité (n) s'affichent (voir Figure 10).

Une fois que le thermostat de radiateur a été monté, l'étape suivante consiste à effectuer une course d'adaptation (AdA) pour l'adapter à la vanne. Pour ce faire, procédez de la manière suivante :

- Lorsque l'écran affiche « AdA », appuyez sur le bouton Menu/Boost (G) pour démarrer le trajet d'adaptation (voir Figure 11).

Le thermostat de radiateur exécute maintenant une course d'adaptation. « AdA » et le symbole d'activité (n) s'affichent à l'écran (voir Figure 11). Aucune action n'est possible pendant ce temps. Une fois la course d'adaptation réussie, l'affichage rebascule en mode normal.

Si la course d'adaptation a été initiée avant le montage ou si l'écran affiche un message d'erreur (F1, F2, F3), appuyez sur la touche Menu/Boost

6 Menu de configuration

Lorsque vous utilisez l'appareil sans Homematic IP Access Point, vous pouvez sélectionner les modes suivants via le menu de configuration après la mise en service et effectuer des réglages pour adapter l'appareil aux besoins personnels.

• En appuyant longuement sur la touche Menu (G), vous accédez au menu de configuration.
• Sélectionnez le symbole souhaité via la touche plus ou moins (E + F) et en appuyant brièvement sur la touche Menu afin d'effectuer les réglages pour les divers points de menu.

En appuyant longuement sur la molette, vous revenez au niveau précédent.

Si aucune action n'est effectuée sur l'appareil pendant plus d'une minute, le menu se ferme automatiquement sans intégrer les modifications apportées.

6.1	AUTO	Mode automatique
6.2	MANU	Mode manuel
6.3	Offset	Température d'Offset
6.4	Prg	Programmation d'un profil de chauffage
6.5		Verrouillage de commande
6.6		Date et heure
6.7		Mode vacances

Lorsque vous programmez le Homematic IP Access Point, vous pouvez effectuer facilement les réglages via l'application Homematic IP.

Si vous avez déjà effectué des réglages dans le menu de configuration ou si vous avez déjà programmé l'appareil directement sur un autre appareil Homematic IP, vous devez d'abord restaurer les paramètres d'usine de l'appareil pour programmer le thermostat de radiateur sur le Homematic IP Access Point ou sur une centrale CCU3 (voir v. « 10 Restauration des réglages d'usine « à la page 77).

6.1 Mode automatique

En mode automatique, le réglage de la température s'effectue conformément au profil de chauffage réglé. Les modifications manuelles restent actives jusqu'au prochain moment de commutation. Ensuite, le profil de chauffage réglé est de nouveau activé. Afin d'activer le mode automatique, procédez comme suit :

• Appuyez pendant environ 2 s sur la touche Menu (G) pour ouvrir le menu de configuration.
• Sélectionnez l'option de menu « Auto » via les touches plus ou moins (E + F)
• Confirmez avec la touche Menu.

Pour confirmer l'opération, le symbole clignote brièvement deux fois et l'appareil passe en mode automatique.

6.2 Mode manuel

En mode manuel, le réglage de la température s'effectue conformément à la température réglée via les touches (E + F). La température reste active jusqu'à la prochaine modification manuelle. Afin d'activer le mode manuel, procédez comme suit :

• Appuyez pendant environ 2 s sur la touche Menu (G) pour ouvrir le menu de configuration.
• Sélectionnez l'option de menu « Manu » via les touches plus ou moins (E + F).
• Confirmez avec la touche Menu.

Pour confirmer l'opération, le symbole clignote brièvement deux fois et l'appareil passe en mode manuel.

6.3 Température d'Offset

La température étant mesurée au niveau du thermostat de radiateur, il peut faire plus froid ou plus chaud dans un autre endroit de la pièce. Pour ajuster cela, une température d'offset de +3,5 degrés peut être réglée. Si par exemple 18 °C sont mesurés à la place des 20 °C réglés, il convient de régler un offset de -2.0 °C. Une température d'offset de 0.0 °C est réglée côté usine. Pour adapter la température d'offset individuellement, procédez comme suit :

• Appuyez pendant environ 2 s sur la touche Menu (G) pour ouvrir le menu de configuration.
• Sélectionnez l'option de menu « Offset » via les touches plus ou moins (E + F)
• Confirmez avec la touche Menu.
• Sélectionnez la température d'offset souhaitée via les touches plus ou moins et confirmez avec la touche Menu.

Pour confirmer l'opération, la température clignote brièvement deux fois et l'appareil revient à l'affichage standard.

6.4 Programmation d'un profil de chauffage

Cette option de menu vous permet de réaliser un profil de chauffage avec des phases de chauffage et de diminution selon vos besoins.

• Appuyez pendant environ 2 s sur la touche Menu (G) pour ouvrir le menu de configuration.
• Sélectionnez l'option de menu « Prg » via les touches plus ou moins (E + F) et confirmez avec la touche Menu.
• Sélectionnez dans la rubrique « Day » des jours de semaine, tous les jours ouvrés, le week-end ou l'ensemble de la semaine pour votre profil de chauffage et confirmez avec la touche Menu.
• Confirmez l'heure de départ 00:00 h avec la touche Menu.
• Sélectionnez la température souhaitée via les touches plus ou moins et confirmez avec la touche menu.
• L'écran affiche la prochaine heure. Vous pouvez modifier cette heure via les touches plus ou moins. .
• Sélectionnez la température souhaitée pour la prochaine période via les touches plus ou moins et confirmez avec la touche menu.
• Répétez cette procédure jusqu'à ce que des températures soient enregistrées pour toute la période de 0h00 heure à 23h59.

Pour confirmer l'opération, l'heure clignote brièvement deux fois et l'appareil revient à l'affichage standard.

6.5 Verrouillage de commande

La commande sur l'appareil peut être verrouillée pour empêcher la modification non désirée des réglages, par ex. par un contact accidentel. Afin d'activer ou de désactiver le verrouillage de commande, procédez comme suit :

• Appuyez pendant environ 2 s sur la touche Menu (G) pour ouvrir le menu de configuration.
• Sélectionnez l'option de menu « Verrouillage de commande » via les touches plus ou moins (E + F)
• Confirmez avec la touche Menu.
• Sélectionnez « On » via les touches plus ou moins afin d'activer le verrouillage de commande ou « OFF » pour désactiver le ver-

©

6.7 Mode vacances

Le mode vacances peut être utilisé lorsque, pour une période déterminée, une température fixe doit être maintenue durablement (par ex. pendant les vacances ou une fête). Afin de régler le mode vacances, procédez comme suit :

• Appuyez pendant environ 2 s sur la touche Menu (G) pour ouvrir le menu de configuration.
• Sélectionnez l'option de menu « Vacances » via les touches plus ou moins (E + F) et confirmez avec la touche Menu.
• Via les touches plus ou moins, saisissez l'heure jusqu'à laquelle le mode de vacances doit être actif et confirmez avec la touche Menu.
• Via les touches plus ou moins, saisissez la date jusqu'à laquelle le mode de vacances doit être actif et confirmez avec la touche de menu.
• Saisissez la température souhaitée pour le temps d'absence via les touches plus ou moins et confirmez avec la touche menu.

Pour confirmer l'opération, le symbole clignote brièvement deux fois et l'appareil passe en mode vacances.

7 Utilisation

Après la programmation et le montage, diverses fonctions de commande simples sont à votre disposition.

- Température : Appuyez sur la touche gauche (E) ou droite (F) pour modifier manuellement la température du radiateur. En mode automatique, la température réglée manuellement s'arrête jusqu'au prochain moment de commutation. Ensuite, le profil de chauffage réglé est de nouveau activé. En mode manuel, la température reste conservée jusqu'à la prochaine modification.

- Fonction boost : Appuyez brièvement sur la touche boost (G) pour activer la fonction boost pour un chauffage rapide, à court terme du radiateur par l'ouverture de la vanne. Ainsi, un sentiment de chaleur agréable est atteint.

8 Remplacement des piles

Si le symbole de piles usagées (α) apparaît à l'écran ou dans l'application, remplacez les piles usagées par deux piles neuves de type LR6/Mignon/AA. Veillez à respecter la polarité des piles.

Pour insérer des piles neuves, procédez comme suit :

• Ouvrez le compartiment à piles (B) en tirant le couvercle vers le bas (voir Figure 3).
• Retirez les piles.
• Insérez deux nouvelles piles 1,5 V LR6/Mignon/AA dans les compartiments à piles en respectant la polarité indiquée (voir Figure 12).
• Refermez le couvercle du compartiment à piles.
• Après avoir inséré les piles, observez les séquences de clignotement de la LED (voir v. « 9.4 Codes d'erreur et séquences de clignotement « à la page 75).

Une fois les piles insérées, le thermostat de radiateur effectue d'abord un autotest pendant environ 2 secondes et, le cas échéant, une course d'adaptation. Ensuite a lieu l'initialisation. L'affichage de test constitue la fin : éclairage orange et vert.

Attention ! Risque d'explosion en cas de remplacement inapproprié des piles. Ne remplacez les piles que par le même type ou un type de piles équivalent. Ne rechargez jamais les piles. Ne jetez pas les piles au feu. N'exposez pas les piles à une chaleur trop importante. Ne court-circuitez pas les piles. Risque d'explosion !

Ne pas jeter les piles usagées aux ordures ménagères ! Jetez-les dans votre point de collectes de piles !

9 Correction des erreurs

9.1 Piles faibles

Si la valeur de la tension le permet, le thermostat de radiateur est opérationnel même avec une tension des piles faible. Selon la sollicitation, il est éventuellement possible d'émettre à nouveau plusieurs fois après un court temps de récupération des piles.

Si la tension s'effondre à nouveau lors de l'envoi, le symbole de piles vides (☐) et le code d'erreur s'affichent sur l'appareil (voir v. « 9.4 Codes d'erreur et séquences de clignotement « à la page 75). Dans ce cas, remplacez les piles vides par deux nouvelles (voir v. « 8 Remplacement des piles « à la page 73).

9.2 Commande non confirmée

Si au moins un récepteur ne confirme pas une commande, la LED s'allume en rouge à la fin de la transmission défectueuse. La raison de la transmission défectueuse peut être un dysfonctionnement (voir v. « 12 Remarques générales sur le fonctionnement radio « à la page 78). Une transmission défectueuse peut avoir les causes suivantes :

• Récepteur non joignable,
• Le récepteur ne peut pas exécuter une commande (chute de charge, blocage mécanique, etc.) ou
• récepteur défectueux.

9.3 Duty Cycle

Le Duty Cycle décrit une limitation régulée légalement du temps d'émission des appareils dans une plage 868 MHz. L'objectif de ce règlement est de garantir la fonction de tous les appareils qui travaillent dans une plage de 868 MHz.

Dans la plage de fréquences que nous utilisons (868 MHz), le temps d'émission maximum de chaque appareil s'élève à 1 % d'une heure (donc 36 secondes dans une heure). Les appareils ne peuvent plus émettre lorsque la limite de 1 % est atteinte jusqu'à ce que cette limite temporelle soit dépassée. Conformément à cette directive, les appareils Homematic IP sont développés et fabriqués à 100 % conformément à la norme.

Dans un fonctionnement normal, le Duty Cycle n'est en règle générale pas atteint. Ceci peut cependant être le cas lors de la mise en service ou de la première installation d'un système par des processus de programmation multipliés et intensifs. Un dépassement de la limite Duty Cycle est signalé par un allumage rouge prolongé de la LED de l'appareil (D) et peut se traduire par une absence temporaire de fonctionnement de l'appareil. Après un court laps de temps (1 heure maxi.), le fonctionnement de l'appareil est rétabli.

9.4 Codes d'erreur et séquences de clignotement

Code de clignote-ment / Affichage à l'écran	Signification Solution
F1 Actionneur de	valve lourd	Vérifiez si le poussoir de la vanne coince.
F2 Plage de réglage	trop grande	Vérifiez que le thermostat de radiateur est correctement fixé
F3 Plage de réglage	trop petite	Vérifiez si le poussoir de la vanne coince.
Symbole pile (☐)	Faible tension de pile	Remplacez les piles de l'appareil (voir v. „ 8 Rempla-cement des piles „ à la page 73).
Symbole pile (☐) et ---	La position d'urgence de la vanne* a été atteinte	Remplacez les piles de l'appareil (voir v. „ 8 Rempla-cement des piles „ à la page 73).
*Si les piles vides ne sont pas remplacées, le thermostat de radiateur se met en « position d'urgence de la vanne » pour éviter que l'appareil ne puisse plus maintenir la température réglée dans la pièce en raison d'une puissance insuffisante des piles. La position de secours de la vanne est réglée en usine sur 15 %.
Le symbole de l'antenne (☐) clig-note	Défaut de com-munication avec le Homematic IP Access Point ou l'appareil con-necté.	Vérifiez la connexion avec le Homematic IP Access Point ou avec l'appareil connecté.
Symbole du verrou (☐)	Blocage de commande actif	Désactivez le blocage de commande dans l'application.
Bref clignotement orange	Transmission radio / Tentative d'envoi ou données de configuration en cours de transmission	Attendez que la transmission soit terminée.
1 long éclairage vert Opération confirmée		Vous pouvez poursuivre avec la commande.
1 activation longue en rouge	Opération échouée ou limite Duty Cycle atteinte	Réessayez (voir v. „ 9.2 Com-mande non confirmée „ à la page 74 ou v. „ 9.3 Duty Cycle „ à la page 74).
Court clignotement orange (toutes les 10 s)	Mode d'apprentissage actif	Saisissez les quatre derniers chiffres du numéro de série de l'appareil pour la confirmation (voir v. „ 5.1.2 Programmation sur l'Access Point (alternati-ve) „ à la page 63).
Bref clignotement orange	Mode de pro-grammation direct actif	Activez le mode d'apprentissage de l'appareil concerné (voir v. „ 5.1.1 App-prentissage direct sur un appareil Homematic IP „ à la page 61).
Brève lumière orange (après un message de réception vert ou rouge)	Piles vides Chang	ez les piles (voir v. „ 8 Remplacement des piles „ à la page 73).
6 x long clignote-ment rouge	Appareil défec-tueux	Tenez compte de l'affichage dans votre application ou contactez votre revendeur.
1 x lumière orange et 1 x lumière verte (après l'insertion des piles)	Affichage de test	Après que l'affichage de test est éteint, vous pouvez pour-suivre.
Clignotement long et court orange (en alternance)	Mise à jour du logiciel de l'appareil (OTAU).	Attendez que la mise à jour soit terminée.

10 Restauration des réglages d'usine

Les réglages d'usine de l'appareil peuvent être rétablis. Dans ce cadre, tous les réglages antérieurs sont perdus.

Afin de rétablir les réglages d'usine de l'appareil, procédez comme suit :

• Ouvrez le compartiment à piles (B) en tirant le couvercle vers le bas (voir Figure 3).
• Retirez une pile.
• Réinsérez la pile en respectant les repères de polarité tout en maintenant la touche système (D) enfoncée. Maintenez la touche système enfoncée jusqu'à ce que la LED (D) commence à clignoter rapidement en orange.
• Relâchez brièvement la touche système, puis maintenez-la à nouveau enfoncée jusqu'à ce que le clignotement orange se transforme en lumière verte fixe.
• Relâchez la touche système pour terminer le rétablissement des réglages d'usine.

L'appareil effectue un redémarrage.

11 Entretien et nettoyage

De votre point de vue, l'appareil ne requiert aucune maintenance, à l'exception du remplacement éventuel des piles. Confiez les répara-tions à un spécialiste.

Nettoyez l'appareil avec un chiffon doux, propre, sec et non pelucheux. N'utilisez pas de nettoyant contenant un solvant, le boîtier en plastique et les écritures peuvent être attaqués.

12 Remarques générales sur le fonctionnement radio

La transmission radio est réalisée sur une voie de transmission non exclusive, c'est pourquoi des dysfonctionnements ne peuvent pas être exclus. D'autres perturbations peuvent être provoquées par des opérations de commutation, des électromoteurs ou des appareils électriques défectueux.

La portée dans des bâtiments peut diverger fortement de celle dans un champ libre. En dehors des performances d'émission et des caractéristiques de réception des récepteurs, les influences environnementales comme l'hygrométrie et les données structurelles du site jouent un rôle important.

Par la présente, eQ-3 AG, basée à Maiburger Str. 29, 26789 Leer, en Allemagne, déclare que l'équipement radioélectrique Homematic IP HmIP-WUA est conforme à la directive 2014/53/EU. L'intégralité de la déclaration européenne de conformité est disponible à l'adresse suivante : www.homematic-ip.com

13 Caractéristiques techniques

Désignation abrégée de l'appareil : HmIP-eTRV-B-2

Tension d'alimentation : 2x 1,5 V LR6/Mignon/AA

Courant absorbé : 100 mA maxi.

Durée de vie des piles : 2 ans (typ.)

Type de protection : IP20

Degré de contamination : 2

Température ambiante : de 0 à 50 °C

Dimensions (l x H x P) : 57 x 68 x 102 mm

Bande de fréquences radio : 868,0-868,6 MHz

869,4-869,65 MHz

Puissance d'émission radio maximale : 10 dBm

Catégorie du récepteur : SRD catégorie 2

Portée Portée radio en champ libre typ. : 250 m

Duty Cycle : < 1 % par h / < 10 % par h

Classe de logiciel : Classe A

Mode d'action : Type 1

Raccordement : M30 x 1,5 mm

Force de réglage : > 80 N

Course de la valve : 4,3 ± 0,3 mm

Course maximale : 14,3 ± 0,3 mm

Course minimale : 10,0 ± 0,3 mm

Sous réserve de modifications techniques.

Consignes pour l'élimination

L'appareil ne doit pas être jeté avec les ordures ménagères ! Les appareils électroniques sont à éliminer conformément à la directive relative aux appareils électriques et électroniques usagés via les points de collecte locaux d'appareils usagés.

Informations de conformité

Le sigle CE est un sigle de libre circulation destiné uniquement aux administrations ; il ne constitue pas une garantie de caractéristiques.

Pour toute question technique concernant les appareils, veuillez vous adresser à votre revendeur.
