GEBRUIKSAANWIJZING FWXV20ABTV3R DAIKIN

We willen u eerst en vooral bedanken om voor een van onze producten te kiezen.

We zijn ervan overtuigd dat u er tevreden mee zal zijn, want het behoort tot de top in airconditioningstechnologie voor huizen.

Door de adviezen in deze handleiding op te volgen, zal de water-water warmtepomp dat u hebt gekocht probleemloos werken en u optimale kamertemperaturen aan minimale energiekosten bieden.

DAIKIN EUROPE N.V.

Conformiteit

Deze unit voldoet aan de Europese richtlijnen:

• Laagspanningsrichtlijn 2014/35/EU • Elektromagnetische compatibiliteit 2014/30/EU.

Pictogrammen

De pictogrammen in het volgende hoofdstuk bieden op een snelle en ondubbelzinnige manier de nodige informatie

voor een correct en veilig gebruik van de machine.

Redactionele pictogrammen

U Gebruiker

- Verwijst naar pagina's die instructies of informatie voor de gebruiker bevatten.

I Installateur

- Verwijst naar pagina's die instructies of informatie voor de installateur bevatten

Service

- Verwijst naar pagina's die instructies of informatie voor de installateur van de TECHNISCHE KLANTENDIENST bovatton.

Veiligheidspictogrammen

⚠️ Algemeen gevaar

Waarschuwt personeel dat de beschreven handleiding fysiek letsel kan veroorzaken indien niet uitgevoerd volgens de voilighoidsvoorschriften.

⚠ Hoogspanningsgevaar

- Waarschuwt personeel dat de beschreven handleiding tot elektrocutie kan leiden indien niet uitgevoerd volgens de veiligheidsvoorschriften.

⚠️ Gevaar door hitte

- Waarschuwt personeel dat de beschreven handleiding brandwonden kan veroorzaken indien niet uitgevoerd volgens de veiligheidsvoorschriften.

Verboden

- Verwijst naar handelingen die absoluut niet mogen uitgevoord worden.

Algemeen

1.1 Algemene waarschuwingen 4
1.2 Fundamentele veiligheidsvoorschriften....4
1.3 Productassortiment 5
1.4 Globale afmetingen 6

Installatie

2.1 Plaatsen van de unit....
2.2 Installatiemethodes....7
2.3 Toegang tot de machine lichaam....7
2.4 Zij-opening....8
2.5 Retrail des flancs 9
2.6 Verticale installatie....9
2.7 Horizontale of plafondinstallatie 10
2.8 Hydraulische verbindingen 10
2.9 Condensatieafvoer 11
2.10 Het systeem vullen.... 12
2.11 Ontluchten tijdens het vullen van het systeem 12
2.12 Elektrische aansluitingen.... 13
2.13 Ondernoud 13
2.14 De buitenkant reinigen 13
2.15 Luchtfilter roinigon.... 14
2.16 Tips om onergio to bosparen 15

Probleemoplossing

3.1 Probleemoplossing....16
3.2 Tabel van abnormaliteiten en oplossingen 16
3.3 Technische gegevens....18

NL

ALGEMEEN

1.1 Algemene waarschuwingen

⚠️ Controleer bij het uitpakkon of alle onderdelen aanwezig zijn. Zo niet, neem dan contact op met uw installateur van uw erkende DAIKIN-verdeler.
⚠ DAIKIN-toestellen moeten worden geïnstalleerd door een bevoegde installateur. Na voltooling van de werkzaamheden zal de installateur een conformiteitsverklaring met betrekking tot de geldende wetgeving overhandigen aan de klant samen met de aanwijzingen van DAIKIN in de instructiebrochure die bij het toestel wordt geleverd.
Dezo toestellen zijn ontworpen voor airconditioning en/of vorwaming van ruimtes on mogen alleen daarvoor en in overeenstemming met hun prestatiekenmerken worden gebruikl.
DAIKIN EUROPE N.V. aanvaardt geen aansprakelijkheid, contractuocl noch buitencontractuocl, voor eventuolo schade aan personen, dieren of eigendom als gevolg van een onjuiste installatie, aanpassing of onderhoud of oneigenlijk gebruik.
Zet in geval van een waterlek de hoofdschakelaar van het systeem "UIT" en sluit de waterkranen.
Bel zo snel mogelijk de technische serviceafdeling van DAIKIN of professioneel gekwalificeerd personeel en voer zelf geen interventies uit aan het toestel.
De ingebedde FWXM-serie heeft geen rooster of afdekplaat. Zorg voor bevoiligingen on luchtinlaat/uitlaatroosters om accidenteel contact met het toestel to voorkomen.
Als het toestel gedurende langere lijd niet wordt gebruikt, moeten de volgende handelingen worden uitgevoerd:
- Schakel de hoofdschakelaar van het systeem "UIT"
- Sluit de waterkranen

- Als er bevriezingsgevaaris, zorg dan dal er anlivriesmiddel is toegevoegd aan het systeem of lap het systeem vollodig af.

Als de kamertemperatuur le laag of te hoog is, is dal schadelijk voor de gezondheid en ook nutleloos energieverlies.
Vermijd langdurig contact met de directe luchtstroom.
Laat de kamer niet voor langere tijd afgesloten. Open af en toe de ramen om de lucht in de kamer te verversen.
Deze instructiebrochure maakt integraal deel uit van het toestel en moet dus goed en ALTJD bij het toestel worden bijgehouden, zelfs wannoor het wordt ovordragon aan een nieuwe cigonaar of gebruiker of in een ander systeem wordt geïntegreerd. Als de brochure verloren of beschadigd is geraakt, neem dan contact op met uw lokaal technisch servicocentrum van DAIKIN.
Alle reparatie- of onderhoudsinlerventies moeten worden uitgevoerd door de technische serviceafdeling of door professioneel gekwalificeerd personeel zoals voorzien in deze brochure. Wijzig niets aan het toestel of voer er geen interventies op uit aangezien dat gevaarlijke situaties kan veroorzaken en de fabrikant niet verantwoordelijk kan worden gesteld voor eventuele schade.
⚠ Gevaar voor brandwonden - wees voorzichtig bij aanrakon

1.2 Fundamentele veiligheidsvoorschriften

Denk eraan dat bepaalde fundamentele veiligheidsvoorschriften moeten worden gevolgd bij gebruik van een product dat gebruik maakt van elektriciteit en water, zoals:
- Hel apparaat kan worden gebruikl door kinderen ouder dan 8 jaar en door mensen met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of noodzakelijke kennis, zolang ze worden gecontroleerd of nadat ze instructies hebben ontvangen over het veilige gebruik van de eenheid en hebben de goveren bogropen.

Kinderen mogen niet met het apparaat spelen. Het reinigen en het onderhoud dat door de gebruiker moet worden uitgevoerd, mag niet zonder toezicht door kinderen worden uitgovoerd.

• Het is verboden om het loestel aan te raken met nalle handen of een nat lichaam zonder schoenen te dragen.
  Het is verboden om reinigingswerkzaamheden uit te voeren voordat het loestel is losgekoppeld van de netvoeding door de hoofdschakelaar van het systeem "UIT" te schakelen.
  Het is verboden om de beveiligings- of afstellingsapparatuur te wijzigen of aan to passen zonder toostemming en aanwijzingen van de fabrikant.
  Het is verboden om de elektrische kabels die uit het toestel komen te knippen, in een knoop te leggen of eraan te trokken, zelfs als deze losgekoppold zijn van

de netvoeding.

• Het is verboden om tegen voorwerpen of andere zaken te duwen door de inlaat- of uitlaatroosters.
• Het is verboden om de deuren die toegang geven tot de interne onderdelen van het toestel te openen zonder eerst de hoofdschakelaar van het systeem "UIT" te schakelen.

Het is verboden om het verpakkingsmateriaal dat risico's met zich kan meebrengen, te verwijderen of binnen het boroik van kindoren achter to laten.
Het is verboden om op het toestel le klimmen of er een voorwerp op le talen ruslen.
De externe onderdelen van het toestel kunnen meer dan 70°C warm worden.

1.3 Productassortiment

Er zijn 2 types DAIKIN warmtepompconvectoren, FWXV en FWXM, telkens leverbaar in 3 modellen met verschillende prestatiekenmerken en afmetingen.

FWXV-serie

koeler-convector met metalen omkasting.

FWXM-serie

Ingebedde koeler-convector zonder panelen.

1.4 Globale afmetingen warmtepompconvector

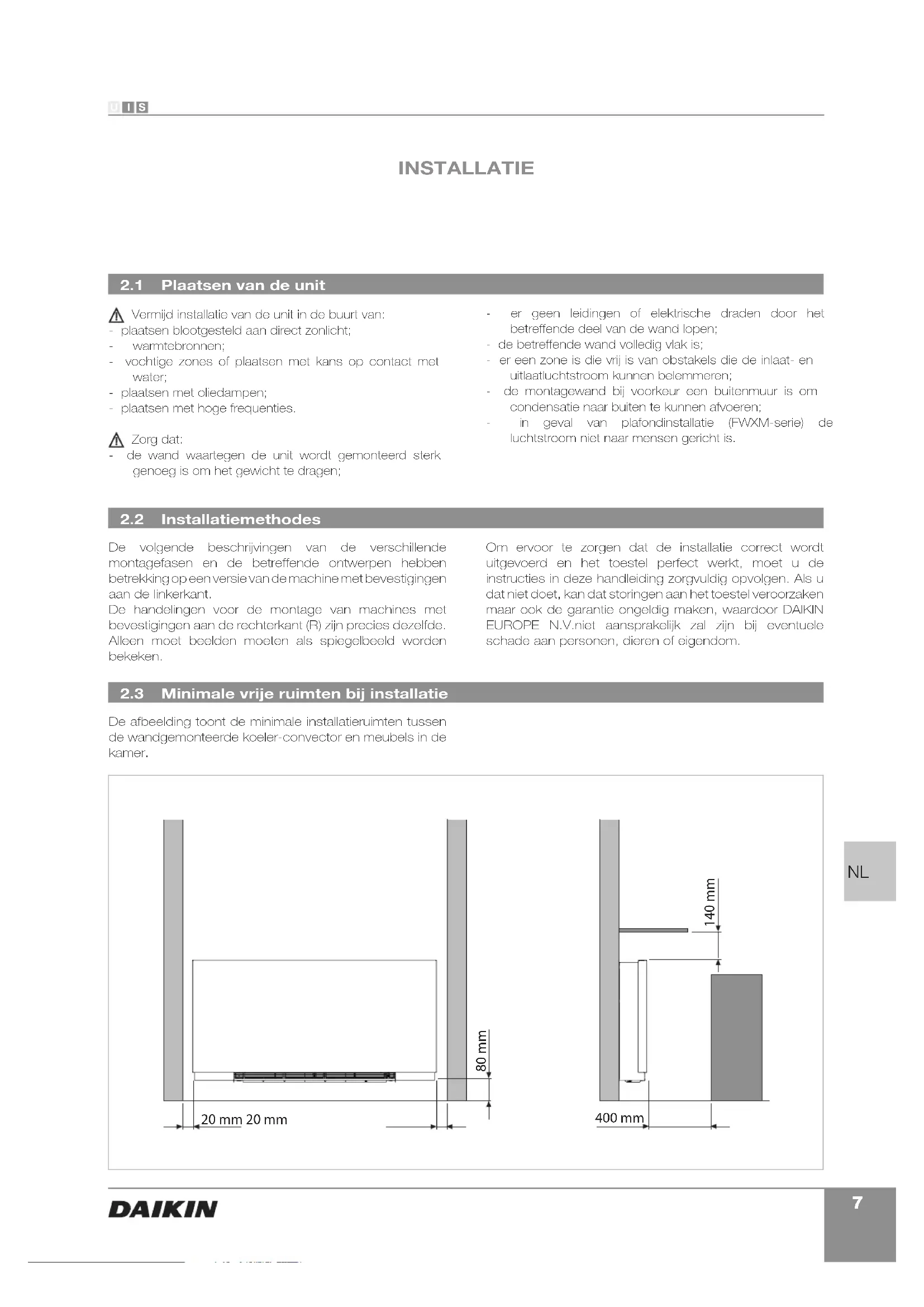

2.1 Plaatsen van de unit

⚠ Vormijd installatie van de unit in de buurt van:

• plaatsen blootgesteld aan direct zonlicht;
• warmtebronnen;
• vochtige zones of plaatsen met kans op contact met water;
• plaatsen met oliedampen;
• plaatsen met hoge frequenties.

Zorg dat:

de wand waartegen de unit wordt gemonteerd sterk genoeg is om het gewicht le dragen;

• er geen leidingen of elektrische draden door het betreffende deel van de wand lopen;
• de betreffende wand volledig vlak is;
• or een zone is die vrij is van obstakels die de inlaat- en uitlaatluchtstroom kunnen belemmeren;
• de montagewand bij voorkeur een buitenmuur is om condensatie naar buiten te kunnen afvoeren;
• in geval van plafondinstallatie (FWXM-serie) de luchtstroom niet naar mensen gericht is.

2.2 Installatiemethodes

De volgende beschrijvingen van de verschillende montagefasen en de betreffende ontwerpen hebben betrekking op een versie van de machine met bevestigingen aan de linkerkant.

De handelingen voor de montage van machines met bevestigingen aan de rechterkant (R) zijn procies dezelfde. Alloon moet beelden mooten als spiegelbeeld worden bekeken.

Om ervoor te zorgen dat de installatie correct wordt uitgevoerd en het toestel perfect werkt, moet u de instructies in deze handleiding zorgvuldig opvolgen. Als u dat niet doet, kan dat storingen aan het toestel veroorzaken maar ook de garantie ongeldig maken, waardoor DAIKIN EUROPE N.V.nict aansprakelijk zal zijn bij eventuolo schade aan personen, dieren of eigendom.

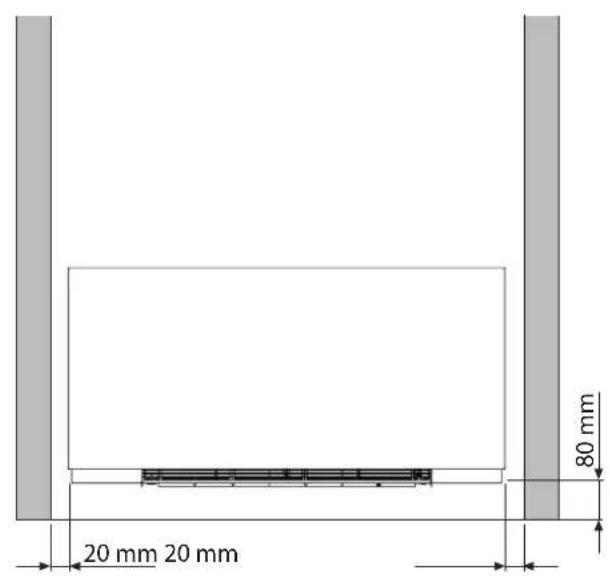

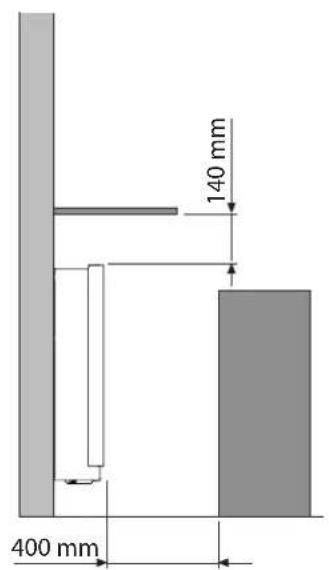

2.3 Minimale vrije ruimten bij installatie

De afbeelding toont de minimale installatieruimten tussen de wandgemonteerde koeler-convector en meubels in de kamer.

20 mm 20 mm 80 mm

140 mm 400 mm

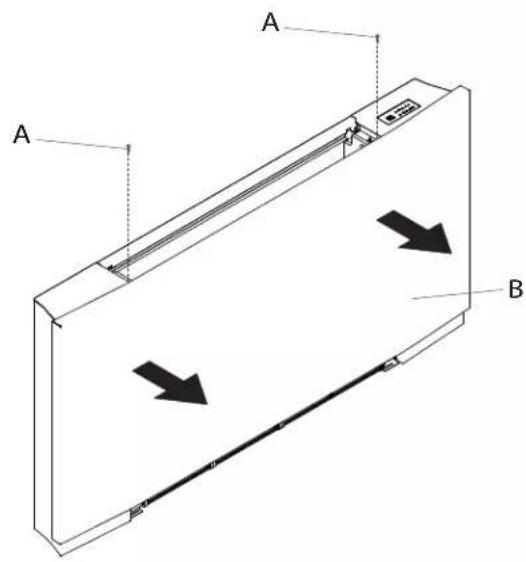

2.4 Toegang tot de machine lichaam

Volg de onderstaande procedures om toegang te krijgen tot de binnenkant van de machine.

Verwijder het bovenste rooster:

• draai de bevestigingsschroeven los
• draai de bevestigingsschroeven van de bovenste grill los
• verwijder de grill

A Bevestigingsschroeven

B Bovengrill

Verwijder de voorgrill:

• haal de grill eruit totdat deze helemaal uit de stoel is
• kantel de grill
• naar buiten glijden

C Voorpaneel

D Voorrooster

A B A C

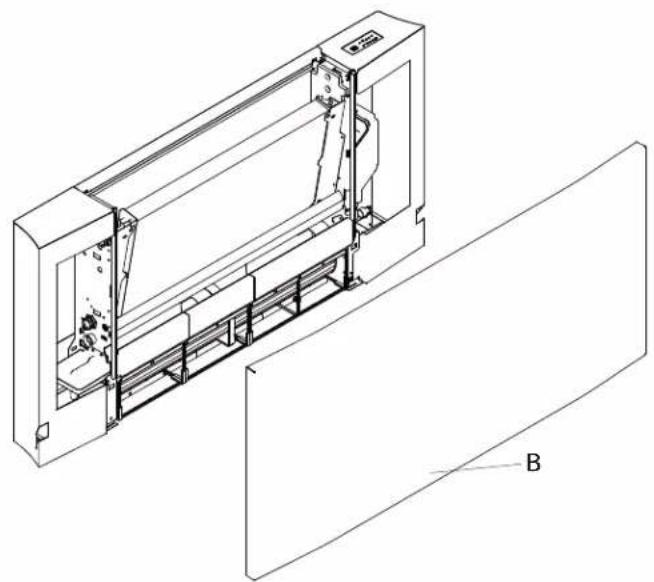

Verwijder het voorpaneel:

• draai de bevestigingsschroeven los
• verwijder het paneel

A Bevestigingsschroeven Voorpaneel

B

A A B

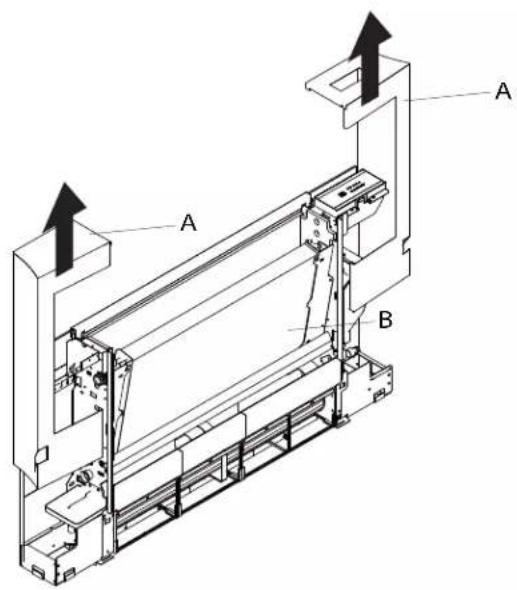

Om de zijkant te verwijderon:

- verwijder de zijkanten naar boven

A Kant

B Machine lichaam

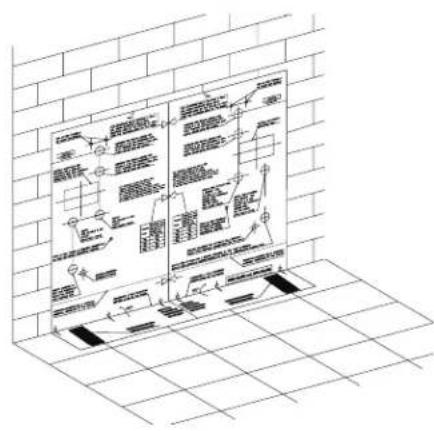

Markeer met behulp van het papieren sjabloon de positie van de twee bevestigingsbeugels op de wand. Gebruik een geschikle boor om galen te boren en plaats de hollewandankers (2 voor elke beugel); bevestig de twee beugels. Draai de schroeven niet te hard aan zodat de beugels kunnen worden afgesleld met een waterpas.

Installeer de unit op niveau (met een mogelijke tolerantie van 1 ÷ 2% in de richting van de afvoerpijp om de waterstroom te vergemakkelijken).

Draai de vier schroeven volledig aan om de twee beugels vast te zetten.

Controleer de stabiliteit door de beugels met de hand naar rechts en links en omhoog en omlaag le bewegen.

Monteer de unit en controleer of deze correct op de beugels hangt en of hij stabiel is.

Opmerking: om de aansluiting van de leidingen op de fancoil-aansluitingen te vergemakkelijken, installeert u een inbouwdoos aan de uitleat van de leidingen zelf.

De julste positie van het vak wordt aangegeven op de installatiesjabloon.

A | Hollewandankers Beugels
B

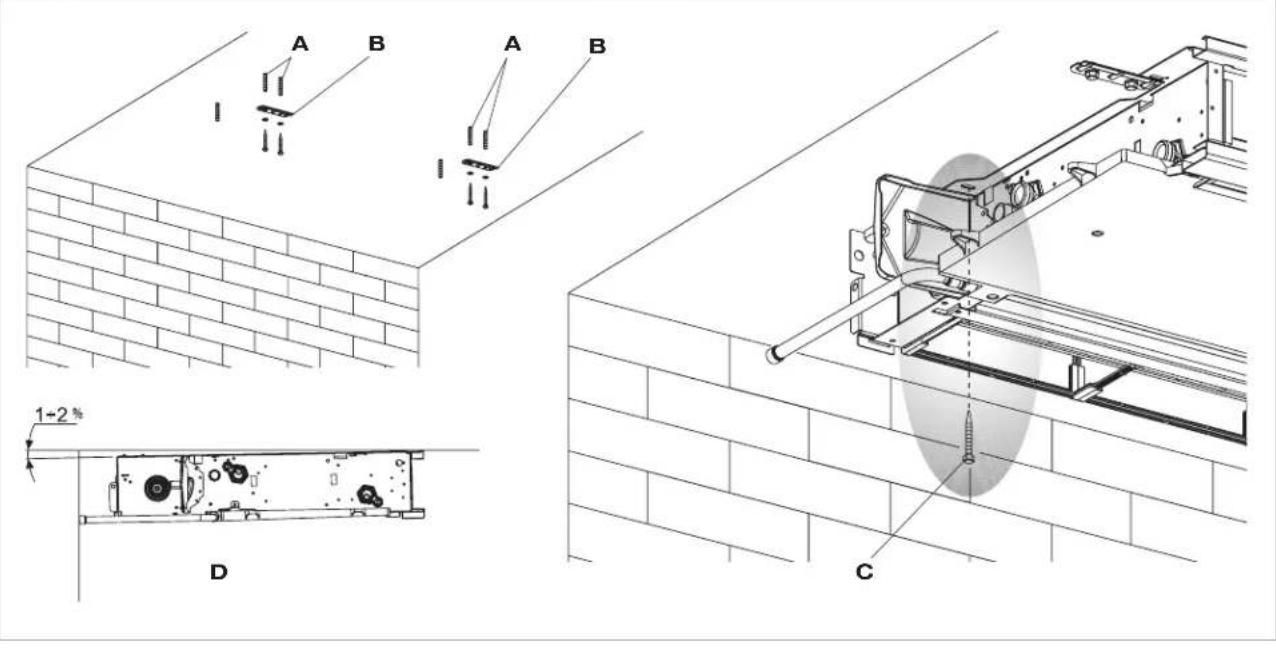

Markoor met behulp van het papieron sjabloon do positio van de twoe bovestigingsbougels en de twoe achtersto schroeven op het plafond. Boor met een geschikte boormachine de galen en plaats de hollewandankers (2 voor elke beugel); bevestig de twee beugels. Draai de schroeven niet to hard aan. Plaats de machine op de twoe beugels, houd ze in positie en draai vervolgens de twee schroeven in de achlersle hollewandankers, één aan elke kant.

Installeer de unit op niveau (met een mogelijke tolerantie van 1 ÷ 2% in de richting van de afvoerpijp om de waterstroom te vergemakkelijken).

A	hollowandankors
B	beugels

Draai alle 6 bevestigingsschroeven volledig aan.

Voor installatie van de FWXV-serie zijn accessoirekits met horizontale condensatieopvangbak verkrijgbaar EKM(10/15/20)COH.

⚠ Controleer zorgvuldig de hellingshoek van de uillaatieiding. Als de afvoerleiding de verkeerde hellingshoek heeft, kan dat waterlekkage veroorzaken

C	schrooven
D	afvoerleiding

A B A B 1+2# D C

2.8

NB: de nominale diameter, tenzij anders aangegeven, heeft altijd betrekking op de binnendiameter.

Om de vorming van oppervlaklecondensatie te voorkomen, wordt het altijd aangeraden om elektrische kleppensets to installeren, behalve in het geval waar een elektrische bodiening (bijv. Een olektrothormische kop) stroomopwaarts van het apparaat is aangebracht.

De afmelingen van de hydraulische leidingen moelen worden gekozen door een expert die moet werken volgens beste praktijken en conform de geldende wetgeving. Daarbij moet hij er rekening mee houden dat te kleine leidingen een storing kunnen veroorzaken.

Om de verbindingen te maken:

• plaats de hydraulische leidingen

• span de verbindingen aan met de "moersleutel en tegenmoersleutel"-methode

• controleer alles op vloeistoflekkage

• bedek de verbindingen met isolatiomateriaal.

De hydraulische leidingen en verbindingen moeten thermisch geïsoleerd worden.

Zorg dat de leidingen vollodig geïsoleord zijn.

Span niet le hard aan om le voorkomen dat de isolatie beschadigd raakt.

Gebruik hennep en groene pasta om de draadverbindingen af te dichten. Het gebruik van Teflon wordt geadviseerd wanneer er antivriesmiddel in het hydraulisch circuit zil.

2.9 Condensatieafvoer

Het condensatioafvoometwork moet de juiste afmetingen hobbon (minimale binnondiameter van de leidingen: 16 mm) en de leidingen moeten zo worden gepositioneerd dat er een constante hellingshoek is die nooit minder dan 1% bedraagt. Bij een verticale installatie is de afvoerleiding rechtstrooks aangosloten op de afvoorbak, die zich onderaan het zijstuk onder de hydraulische bevestigingen. Bij een horizontale installatie is de afvoerleiding verbonden met de reeds aanwezige leiding op de machine.

• Zorg indien mogelijk dat de condensatievloeistof direct in een goot of "regenwater"-afvoer stroomt.
• Bij rechtstreekse afvoer naar de hoofdafvoerleiding, is het aan te raden om een sifon te plaatsen om te voorkomen dat vieze geurtjes via de leiding terug in de kamer terechtkomen. De bocht van de sifon moet kleiner zijn dan de condensatieopvangbak.
• Als het condensatiewater moet worden afgevoerd naar een bak, moet deze open zijn en mag de buis niet in water ondergedompeld zijn om te vermijden dat adhesie en legendruk de normale uilsroom

verhinderen.

• Als er een hoogteverschil is dat de uitstroom van condensatiewater kan verhinderen, moet er een pomp worden geïnstalleerd.
• plaats bij een verticale installatie de pomp onder de latorale afvoerbak;
• bij een horizontale installatie is de keuze van de pomppositie afhankelijk van de specifieke vereisten.
  Dergelijke pompen zijn gemakkelijk in de handel verkrijgbaar.

Bij voltooiling van de installatie is het aan te raden om de correcte uitstroom van de condensatievloeistof te controleren door ongeveer ½ l water traag in de opvangbak te gieten in ongeveer 5-10 minuten.

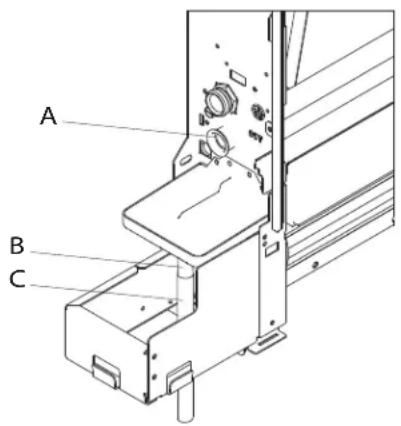

De afvoerleiding voor condensatiewater monteren in de verticale versie

Bevestig een leiding op het afvoerverbindingsstuk van de condensalieopvangbak voor de uilstroom van de vloeistof en zorg dat deze goed vastzit. Controleer of

A	afvoerverbindingsbuis
B	voor de uitstroom van het

het druppelopvangverlengstuk aanwezig en correct geïnstalleerd is.

C	druppelopvangverlengstuk

A B C

NL

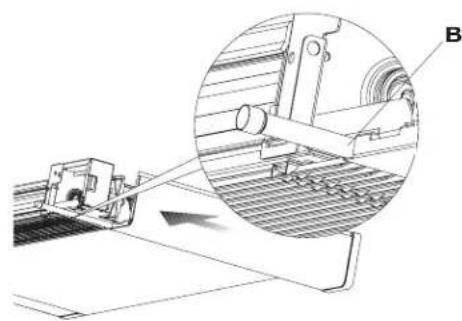

De afvoerleiding voor condensatiewater monteren in de horizontale versie

Raadpleeg de instructies van de EKM(10/15/20)COH kits om de horizontale bak te monteren op de FWXM-serie.

• controleer of de "L"-leiding en de flexibele rubberslang correct zijn aangesloten op de bak.
• schuif de zijkant van de machine in terwijl u de leiding op zijn plaats houdt tegen het frontrooster.
• sluit de zijkant volledig en controleer of de leiding vast blijft zitten in de speciale uitsparing op de zijkant.

N.B. houd voor de horizontale installatie rekening met de volgende voorzorgsmaatregelen:

• zorg dat de machine perfect waterpas is geïnstalleerd of licht afhellend in de richting van de condensatieafvoer;
• isoleer zorgvuldig de in- en uitstroomleidingen tot aan het verbindingsstuk op de machine om te voorkomen dat condensatiodruppels buiten de opvangbak torechikomen;

- isoleer de afvoerleiding van de opvangbak over zijn gehele lengle.

A Aansluitleidingen Diefstal

B

2.10 Het systeem vullen

Zorg bij het opstarten van het systeem dat de vergrendelplaat van de hydraulische unit geopend is. Als er geen oloktrische voeding is en de thermoklep roods is

geactiveerd, gebruik dan de speciale dop om de aanslag in te drukken om de klep te openen.

2.11 Ontluchten tijdens het vullen van het systeem

• Open alle systeemonderscheppingstoestellen (handmatige of automatische);
• Begin met vullen door de watervulkraan van het systeem langzaam to openen;
• Open bij verticaal geplaatste toestellen het hoogste ontluchtingspunt van de batterij met een schrocvendraaier; open bij horizontaal geplaatste toestellen het hoogste ontluchtingspunt.

- Wanneer er water uit de ontluchtingskleppen van het toestel komt, sluit deze dan en blijf vullen tot het nominalo niveau voor het systoom is bereikt.

Controleer de hydraulische afdichting van de pakkingen.

Het wordt aanbovolon om deze handelingen te herhalen nadat het toestel een paar uur heeft gewerkt en de systeemdruk periodiek le controleren.

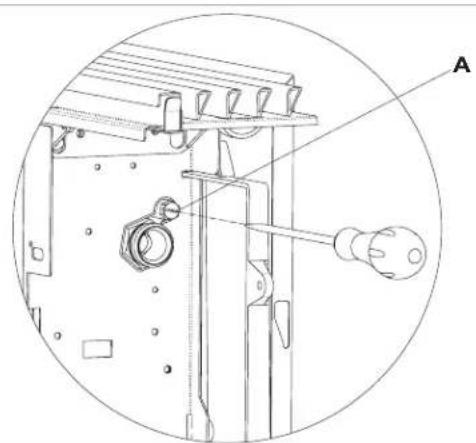

A Ontluchting van de batterij

2.12 Elektrische aansluitingen

Voor oloktrische aansluitingen uit volgens do veroisten in de hoofdstukkon Algemene waarschuwingen en Fundamentele veiligheidsvoorschriften en aan de hand van de patronen in de installatie- en accessoirehandleidingen. Zorg dat de voeding is uitgeschakeld voordat u werkzaamhoden uitvoert.

Do unit moet worden aangesloten op de netvooding via een meerpolige schakelaar met een minimale contactopening van minslens 3 mm of met een apparaat waarmee het loeslel volledig kan worden losgekoppeld overeenkomstig de overspanningscondities categorie III.

2.13 Onderhoud

Routineonderhoud is onontbeerlijk om de DALKIN koeler-convector door de jaren heen in perfecte bedrijfstoestand en veilig en betrouwbaar te houden. Dit kan om de zes maanden worden uitgevoerd voor bepaalde

interventies en jaarlijks voor andere, door de technische ondersteuningsdienst, met de nodige technische bevoegdheid en paraatheid en altijd met gebruik van originele reserveonderdelen.

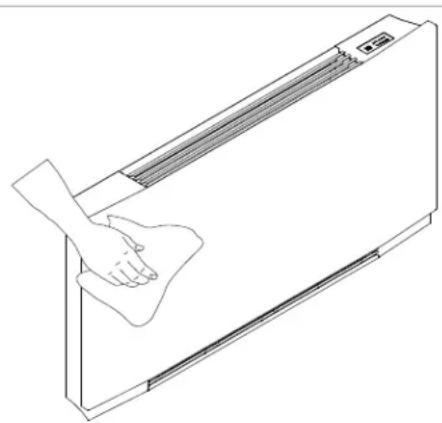

2.14 De buitenkant reinigen

⚠ Voor elke reinigings- en onderhoudsinterventie moet u het loestel loskoppelen van de netvoeding door de hoofdschakelaar uit te zetten.

Gebruik geen schuursponsjes of schuurmiddelen aangezien deze de geverfde onderdelen kunnen beschadigen.

⚠️ Wacht tot de onderdelen zijn afgekoeld om brandwonden te voorkomen.

Reinig indien nodig de buitenste oppervlakken van de DAIKIN koeler-convector met een zachte vochtige doek.

Na con periode van continu gebruik en in functie van de concentratie verontreinigingen in de lucht, of wanneer u

het toestel opnieuw wilt opstarten na een periode van inactivitoit, gaat u als volgt to work.

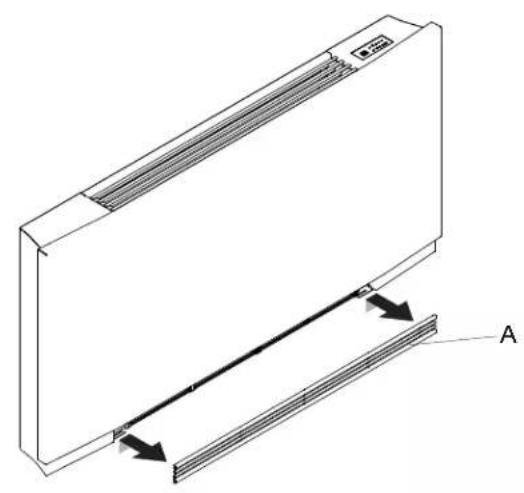

Verwijder de filtercellen in de versies met aanzuigrooster met kleppen

- verwijder het frontrooster door het een bootje op te tillen en le draaien tot het uit de zitting komt;

- verwijder de filter en trek deze horizontaal naar buiten.

A	Frontrooster
B	Zie rooster

C

Filter

• zuig het stof op met een stofzuiger
• was de filter met lopend water zonder gebruik van delergenten of oplosmiddelen en laal de filter drogen.

Het is verboden om de unit te gebruiken zonder de netfilters.

⚠ Het toestel is uitgerust met een veiligheidsschakelaar die de werking van de koeler verhindert wanneer het mobiele paneel ontbreekt of niet goed zit.

⚠️ Controleer na de reiniging van de filter of het paneel correct is gemonteerd.

Reinigingswerkzaamheden voltooien

- Plaats voor de versies met een rooster met kleppen de twee ogen in de speciale sleuven, draai het rooster

en haak het vast met een kleine tik op het bovenste gedeelte.

A	Filter
B	Haak

C	Frontrooster
D	Filter zitting

A A D A C B

2.16 Tips om energie te besparen

• Houd altijd de filter schoon;
• houd de deuren en ramen in de kamer met airconditioning zo veel mogelijk gesloten;

- beperk waar mogelijk het effect van direct zonlicht in de kamers mel airconditioning (gebruik gordijnen, jaloezieën, enz.)

PROBLEEMOPLOSSING

3.1 Probleemoplossing

In geval van waterlokken of een abnormale working, moet u de voeding onmiddellijk afsluiten en de waterkranen dichtdraaien.
Als er zich een van de volgondo abnormaliteiten voordoet, neem dan contact op met een erkend servicecentrum of een bevoegd en gekwalificeerd technicus, maar voer zelf geen interventies uit.

• De ventilatie start niet, zelfs als er warm of koud water in het hydraulisch circuit aanwezig is.
• Het toestel vertoont waterlekkago tijdens verwarming.
• Het toestel vortoont waterlekkage tijdens kooling.
• Het toestel maakt veel lawaai.
• Er is condensatievorming op het frontpaneel.

3.2 Tabel van abnormaliteiten en oplossingen

Do interventies mogen alleen worden uitgevoerd door servicocentrum. een gekwalificeerd installateur of een gespecialiseerd

Effect Oorzaak Oplossing
Een uitgestelde activatie van de ventilatie mel belrekking lol de nieuwe temperatuur- of functie-instellingen.	Het duurt even voordat de circuitklep geopend is, waardoor het even duurt voordat het warme of koude water in het toestel circuleert.	Wacht 2 of 3 minuten om de circuitklep te openen.
Het toestel activeerl de ventilatie niet.	Goon warm of koud water in hot systleem.	Controleer of de waterboiler of -kooler naar behoren werken.
De ventilatie start niet, zelfs als er warm of koud water in het hydraulisch circuit aanwezig is.	De hydraulische klep blijft gesloten.	Demonteer het kleppenhuis en controloer of de watercirculatie is horsteld.
		Controleer de bedrijfselficiëntie van de klep door deze afzonderlijk onder 230 V spanning le zellen. Als de klep wordt geactiveerd, kan het probleem bij de elektronische regeling liggen.
	De ventilatormotor is vastgelopen of doorgebrand.	Controleer de motorwikkelingen en of de ventilator vrij kan draaien.
	De microschakelaar die de ventilatie stopt wannoor hot filterrooster is geopend, sluit niet correct.	Controleer of het contact van de microschakelaar wordt geactiveerd door het rooster te sluiten.
	De elektrische aansluitingen zijn niet correct.	Controleer de elektrische aansluitingen.
Het toestel vortoont waterlekkage tijdens verwarming.	Lokken in de hydraulische verbindingen van het systoom.	Controleer de lckken en span allo verbindingen aan.
	Lekken in de kleppenunit. Controleer de staat van de pakkingen.
Er is condensalievorming op het frontpaneel.	Warmte-isolatie los.	Controleer of de thermo-akoestlische isolatie goed op zijn plaats zil, met name de isolatie vooraan boven de ribbenbuis-batterij.
Er zitten waterdruppels op het luchtuillaalrooster.	Bij een hoge vochtigheidsgraad (>60%) kan er zich condensatie vormen, met name aan minimumventilatiesnelhoden.	Zodra de vochtigheid daalt, verdwijnt het fenomeen vanzelf. In elk geval wijst de aanwezigheid van enkole waterdruppels in het toestel niet op een storing.
Het toestel vertoont waterlekkage tijdens kooling.	De condensatiebak is verstopt.	Giet traag een fles water in het onderste deel van de batterij om de afvoer te controleren. Reinig indien nodig de bak en/of zorg voor een grotere hellingshoek van de afvoerleiding.
	De condensatieafvoer heeft geen hellingshoek nodig voor een correcte afvoor.
	De verbindingsleidingen on de klopponunit zijn niet good geïsoleord.	Controleer de isolatie van de leidingen.
Het toestel maakt een vreemd geluid.	De ventilator raakt de structuur.	Controleer of de filters verstopt zijn en reinig ze indien nodig.
	De ventilator is uit balans.	Een ventilator die uit balans is veroorzaakt overmalige trillingen in de machine; vervang de ventilator.
	Controleer of de filters verstopt zijn en reinig ze indien nodig.	Maak de filters schoon

NL

Spoel watergehalte		L	0,80 1,13 1,46
Maximalo bodrijfsdruk		bar	10	10	10
Hydraulische aanslutingen		"FK	3/4
Maximalo inlaatwatertemperatuur		°C	80	80	80
Minimum inlaatwatertemperatuur		°C	4	4	4

Luchtstroom bij de maximum ventilatorsnelheid	(3)	m3/h	294	438	567
Luchtstroom bij gemiddelde ventilatorsnelheid		m3/h	210	318	410
Luchtstroom bij de minimum ventilatorsnelheid		m3/h	118	180	247
Statische druk beschikbaar		Pa	10	13	13

Stroomvoorziening		V/ph/Hz	230-1-50
Opname van elektrisch vermogen bij maximumsnelheid		W	19,0	25,0	31,0
Maximaal opgenomen stroom		A	0,16	0,18	0,26
Opname van elektrisch vermogen bij minimumsnelheid		W	4,0		6,0

GELUIDSGEGEVENS

Maximaal geluidsvermogensniveau		dB(A)	56	57	58
Geluidsdruknivou bij maximaal luchtdebiet	(4)	dB(A)	47	48	49
Geluidsdrukniveau bij gemiddeld luchtdebiet	(4)	dB(A)	38	39	40
Geluidsdrukniveau bij minimaal luchtdebiet	(4)	dB(A)	31	33	34

Gewicht

kg

20

23

26

(1) Watertemperatuur 7/12°C, Luchttemperatuur 27°C BS en 19°C BU, EN 1397
(2) Watertemperatuur 45/40°C, Luchttemperatuur 20°C BS en 15°C BU, EN 1397
(3) Luchtstroom gemeten met schone filters
(4) Geluidsdruk gemeton op een afstand van 1 meter volgens ISO7779

FWXM u.m. 10AATV3(R) 15AATV3(R) 20AATV3(R)
KOELPRESTATIES (W 7/12 °C; A 27 °C)
Totaal koelvermogen	(1) kW 2,12	2,81 3,30
Zintuiglijk koelvermogen	(1) kW 1,72	2,11 2,71
Latent koelvermogen	(1) kW 0,40	0,70 0,59
Watorstroming	(1) L/h 365	183 568
Drukverlies	(1) kPa 8,2	17,1 18,0
VERWARMINGSPRESTATIES (W 45/40 °C; A 20 °C)
Verwamingscapaciteit	(2) kW	2,21 3,02 3,81
Watorstroming	(2) L/h	380 519	655
Drukverlies	(2)kPa	9,2 19,1 21,2
HYDRAULISCHE GEGEVENS
Spoel watergehalte		L	0,80 1,13 1,46
Maximale bedrijfsdruk		bar	10	10
Hydraulische aansluitingen		"EK	3/4
Maximale inlaatwatertemperatuur		°C	80	80
Minimum inlaatwatortomperatuur		°C	4	4
AERAULISCHE GEGEVENS
Luchtstroom bij de maximum ventilatorsnelheid	(3)	m3/h	294 438	567
Luchtstroom bij gemiddelde ventilatorsnelheid		m3/h	210 318	410
Luchtstroom bij de minimum ventilatorsnelheid		m3/h	118 180	247
Statische druk beschikbaar		Pa	10	13
ELEKTRISCHE GEGEVENS
Stroomvoorziening		V/ph/Hz	230-1-50
Opname van elektrisch vermogen bij maximumsnelheid		W	19,0 20,0 29,0
Maximaal opgenomen stroom		A	0,16 0,18 0,26
Opname van elektrisch vermogen bij minimumsnelheid		W	4,0	6,0
GELUIDSGEGEVENS
Maximaal goluidsvormogensniveau		dB(A)	53	54
Geluidsdrukniveau bij maximaal luchtdebiet	(4)	dB(A)	42	44
Geluidsdrukniveau bij gemiddeld luchtdebiet	(4)	dB(A)	34	34
Geluidsdrukniveau bij minimaal luchtdebiet	(4)	dB(A)	25	26
Gewicht		kg	12	15

(1) Watertemperatuur 7/12°C, Luchttemperatuur 27°C BS en 19°C BU, EN 1397

(2) Watertemperatuur 45/40°C, Luchttemperatuur 20°C BS en 15°C BU, EN 1397

(3) Luchtstroom gemeten met schone filters

(4) Geluidsdruk gemoten op een afstand van 1 meter volgens ISO7779

MONTAJ KILAVUZU

Daikin Altherma
