GEBRUIKSAANWIJZING Powerduction 10R PRO GYS

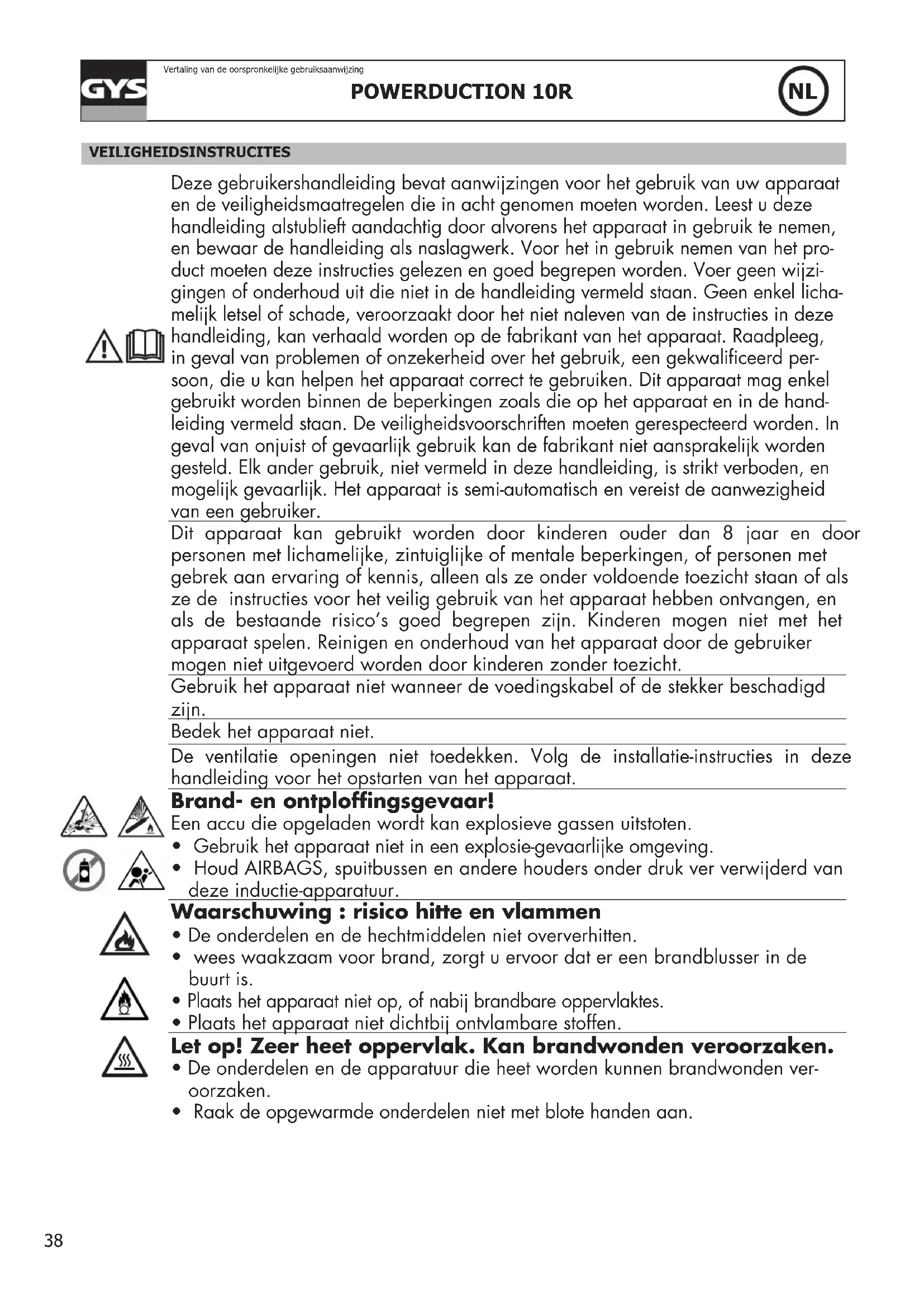

POWERDUCTION 10R RUVertaling van de oorspronkelijke gebruiksaanwijzing VEILIGHEIDSINSTRUCITES Deze gebruikershandleiding bevat aanwijzingen voor het gebruik van uw apparaat en de veiligheidsmaatregelen die in acht genomen moeten worden. Leest u deze handleiding alstublieft aandachtig door alvorens het apparaat in gebruik te nemen, en bewaar de handleiding als naslagwerk. Voor het in gebruik nemen van het pro- duct moeten deze instructies gelezen en goed begrepen worden. Voer geen wijzi- gingen of onderhoud uit die niet in de handleiding vermeld staan. Geen enkel licha- melijk letsel of schade, veroorzaakt door het niet naleven van de instructies in deze handleiding, kan verhaald worden op de fabrikant van het apparaat. Raadpleeg, in geval van problemen of onzekerheid over het gebruik, een gekwaliceerd per- soon, die u kan helpen het apparaat correct te gebruiken. Dit apparaat mag enkel gebruikt worden binnen de beperkingen zoals die op het apparaat en in de hand- leiding vermeld staan. De veiligheidsvoorschriften moeten gerespecteerd worden. In geval van onjuist of gevaarlijk gebruik kan de fabrikant niet aansprakelijk worden gesteld. Elk ander gebruik, niet vermeld in deze handleiding, is strikt verboden, en mogelijk gevaarlijk. Het apparaat is semi-automatisch en vereist de aanwezigheid van een gebruiker. Dit apparaat kan gebruikt worden door kinderen ouder dan 8 jaar en door personen met lichamelijke, zintuiglijke of mentale beperkingen, of personen met gebrek aan ervaring of kennis, alleen als ze onder voldoende toezicht staan of als ze de instructies voor het veilig gebruik van het apparaat hebben ontvangen, en als de bestaande risico’s goed begrepen zijn. Kinderen mogen niet met het apparaat spelen. Reinigen en onderhoud van het apparaat door de gebruiker mogen niet uitgevoerd worden door kinderen zonder toezicht. Gebruik het apparaat niet wanneer de voedingskabel of de stekker beschadigd zijn. Bedek het apparaat niet. De ventilatie openingen niet toedekken. Volg de installatie-instructies in deze handleiding voor het opstarten van het apparaat. Brand- en ontplofngsgevaar! Een accu die opgeladen wordt kan explosieve gassen uitstoten.

• Gebruik het apparaat niet in een explosie-gevaarlijke omgeving.

• Houd AIRBAGS, spuitbussen en andere houders onder druk ver verwijderd van deze inductie-apparatuur. Waarschuwing : risico hitte en vlammen

• De onderdelen en de hechtmiddelen niet oververhitten.

• wees waakzaam voor brand, zorgt u ervoor dat er een brandblusser in de buurt is.

• Plaats het apparaat niet op, of nabij brandbare oppervlaktes.

• Plaats het apparaat niet dichtbij ontvlambare stoffen. Let op! Zeer heet oppervlak. Kan brandwonden veroorzaken.

• De onderdelen en de apparatuur die heet worden kunnen brandwonden ver- oorzaken.

• Raak de opgewarmde onderdelen niet met blote handen aan.

POWERDUCTION 10R NLVertaling van de oorspronkelijke gebruiksaanwijzing

• Wacht tot de onderdelen en de apparatuur afgekoeld zijn alvorens deze aan te raken.

• Let u erop dat sieraden (in het bijzonder ringen) of metalen voorwerpen niet dichtbij het inductie-systeem en de inductor komen tijdens het opwarmen.

• Verwijder alle sieraden en andere metalen voorwerpen van uw lichaam, voor u dit apparaat gebruikt.

• Personen met metalen implantaten in het lichaam mogen dit apparaat niet ge- bruiken.

• Bij brandwonden, grondig en met veel water afspoelen en onmiddellijk een arts raadplegen. Gevaarlijke dampen en gassen

• Houd uw hoofd verwijderd van rook, adem de dampen niet in.

• Wanneer er binnen gewerkt wordt, de werkruimte goed ventileren en/of een luchtafzuigsysteem gebruiken om dampen en gassen te evacueren.

• Verwarming door inductie van sommige materialen, hechtmiddelen en vloeistof- fen kan dampen en gassen produceren. Het inademen van deze dampen en gassen kan gevaarlijk zijn voor uw gezondheid. Bijvoorbeeld : het opwarmen van urethaan doet het gas waterstofcyanide vrijkomen, dat dodelijk kan zijn voor mensen.

• Gebruik, wanneer er onvoldoende ventilatie is, een goedgekeurde adembe- scherming.

• Lees de hygiënevoorschriften en de veiligheidsinstructies van de producten (MSD) en de instructies van de fabrikant wanneer u werkt met hechtmiddelen, vloeistoffen, metalen, verbruiksartikelen, coatings, reinigingsmiddelen en afbijtmiddelen.

• Gebruik het verwarmingssysteem niet op onderdelen die ontvet worden, of on- derdelen die worden gespoten. Het opwarmen kan een reactie met de dampen veroorzaken en zeer giftige en irriterende gassen doen ontstaan.

• Er mag alleen in beperkte ruimtes gewerkt worden als deze voldoende geventi- leerd worden, of wanneer er een goedgekeurde adembescherming gebruikt wordt. Er moet toezicht gehouden worden door een gekwaliceerd persoon. De dampen en de gassen die vrijkomen tijdens het opwarmen kunnen de zuurstof in de lucht vervangen en een ongeluk of de dood veroorzaken. Verzekert u zich ervan dat de ingeademde lucht van goede kwaliteit is.

• Metalen zoals gegalvaniseerd staal, bekleed met lood of cadmium, kunnen alleen verwarmd worden wanneer de bekleding verwijderd is van het te verwarmen op- pervlak, wanneer de werkplek voldoende geventileerd wordt en als er, indien no- dig, met een goedgekeurde adembescherming wordt gewerkt.

• Gietstukken en alle metalen die deze elementen bevatten kunnen giftige gas- sen vrijgeven als ze worden oververhit.

• Raadpleeg de MSD voor informatie over de temperaturen. Waarschuwing : elektrisch gevaar Waarschuwing : optisch stralingsgevaar wanneer de opgewarmde metalen elementen een smeltpunt bereiken.

POWERDUCTION 10R NLVertaling van de oorspronkelijke gebruiksaanwijzing Let op! Sterk magnetisch veld. Dragers van actieve of passieve implantaten moeten worden geïnformeerd. Geen enkele aanvullende beschermingsmaatregel is vereist wanneer het apparaat alleen gebruikt wordt. In andere gevallen kunnen beperkingen en/of beveiligings- maatregelen kunnen nodig. Tijdens een onderhoudsbeurt moeten de veldsterktes gecontroleerd worden, voor- dat het materiaal weer in werking wordt gesteld. Breng, wanneer het apparaat in werking is, nooit de inductor dichtbij het hoofd of de vitale organen. Dragers van een pacemaker mogen niet in de buurt van het apparaat komen. Ri- sico op storing van het functioneren van pacemakers in de buurt van het apparaat. Raadpleeg een arts, voordat u zich in de buurt van een inductie verwarmingssysy- teem begeeft. Risico op wegspattende deeltjes metaal of lijm.

• Draag een goedgekeurde veiligheidsbril met zijbescherming of een veiligheids- scherm voor het gelaat.

• Draag handschoenen. Houd de openingen van de ventilator vrij. Raadpleeg het gedeelte «installatie» alvorens het apparaat in gebruik te nemen. Aansluiting :

• Dit apparaat moet aangesloten worden op een geaard stopcontact.

• Deze klasse A apparaten zijn bestemd voor industrieel gebruik, en zijn niet geschikt voor gebruik in woonwijken, waar de stroom wordt geleverd door een openbaar laagspanningsnet. Het is mogelijk dat er problemen ontstaan met de elektromagnetische compatibiliteit in deze omgevingen, vanwege storingen of radiofrequente straling. Onderhoud :

• Als de voedingskabel beschadigd is moet deze vervangen worden door de fa- brikant, zijn reparatie dienst of een gekwaliceerd persoon, om zo ieder risico te vermijden.

• Het onderhoud dient uitsluitend door een gekwaliceerde onderhoudsmonteur te gedaan te worden.

• Waarschuwing ! Haal altijd eerst de stekker uit het stopcontact voor u werk- zaamheden op het apparaat verricht. De spanning en de stroom binnenin het apparaat zijn hoog en gevaarlijk.

• De kap regelmatig afnemen en met een blazer stofvrij maken. Maak van deze gelegenheid gebruik om met behulp van geïsoleerd gereedschap ook de elektri- sche verbindingen te laten controleren door gekwaliceerd personeel.

• Gebruik nooit oplosmiddelen of andere agressieve reinigingsmiddelen.

• Reinig de oppervlaktes van het apparaat met een droge doek. Regelgeving :

• Het toestel is in overeenstemming met de Europese richtlijnen.

• De conformiteitsverklaring is te vinden op onze internetsite.

• EAC (Euraziatische Economische Gemeenschap) merkteken van overeenstem- ming.

POWERDUCTION 10R NLVertaling van de oorspronkelijke gebruiksaanwijzing

• Materiaal conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op onze website (zie omslagpagina).

• Dit materiaal voldoet aan de Marokkaanse normen.

• De verklaring Cم (CMIM) van overeenstemming is beschikbaar op onze internet site (vermeld op de omslag). Afvalverwerking :

• Afzonderlijke inzameling vereist. Apparaat niet weggooien met het huishoudelijk afval. OMSCHRIJVING De Powerduction 10R verwarmt ijzerhoudende metalen onderdelen met behulp van de inductie-techniek. De belangrijkste toe- passing van dit apparaat is het deblokkeren van vastzittende onderdelen zoals bouten, moeren of uitlaatsystemen.Inhoud van de koerDe Powerduction 10R wordt geleverd in een koer die de volgende onderdelen bevat (zie g.1) :- de generator met de bijbehorende inductie-kabel

- 10 spiraaldraden, met een diameter van 18 mm / 21 mm / 24 mm / 27 mm / 30 mm SIDE & FRONT

- een exibele gevlochten kabel

POWERDUCTION 10R NLVertaling van de oorspronkelijke gebruiksaanwijzing Powerduction 10R Powerduction 10R PRO Spiraal Ø18 mm Side

De elementen in deze koer zijn fragiel. Ze moeten met zorg behandeld worden. ELEKTRISCHE VOEDING Dit materiaal wordt geleverd met een 16 A aansluiting type CEE7/7, en mag alleen worden gebruikt samen met een 230V enkelfase elektrische installatie (50 - 60 Hz) met drie draden waarvan één geaard.

POWERDUCTION 10R NLVertaling van de oorspronkelijke gebruiksaanwijzing ALGEMENE WERKING Montage De montage-handeling bestaat uit het kiezen van het juiste gereedschap (één van de drie spiralen, de gevlochten kabel of de rechte kabel) en het monteren ervan op de inductor. Breng hiertoe de twee uiteinden van het gekozen gereedschap in in de twee daarvoor bestemde openingen, en draai vervolgens de draaiknoppen goed aan (g.2). Voor het losdraaien van de draaiknoppen kunt u sleutel n° 12 gebruiken. Waarschuwing : deze sleutel mag nooit gebruikt worden om de draaiknop mee vast te draaien, omdat u zo de draaiknop zou kunnen beschadigen.Het opwarmenStart het apparaat door op de ON/OFF knop te drukken. Het groene LEDlampje zal gaan branden.Druk op de knop van de inductor om het opwarmen op te starten. Houd de knop ingedrukt om door te gaan met opwarmen.Het groene LEDlampje knippert zolang het opwarmen actief is. Bescherming Het product is voorzien van beschermingen: Thermische bescherming De oranje LED brandt als het product in de thermische beveiliging staat. De product- trigger is gedurende deze tijd inactief. Wacht tot de oranje LED uitgaat voordat u het verwarmingsproces opnieuw start. Overstroombeveiliging In geval van overstroom knippert de oranje LED. De producttrigger wordt inactief. Start het product opnieuw op om de storing te verhelpen en de verwarming opnieuw te starten. Trekkersfout Bij het inschakelen, als de Powerduction een fout detecteert op de trekker, gaat de oranje LED branden. Ontkoppel de defecte trekker en vervang deze. Start dan de verwarming opnieuw op.

ADVIEZEN VOOR EEN CORRECT GEBRUIK

De Powerduction 10R is gemaakt voor het deblokkeren van vastzittende onderdelen. De metalen onderdelen worden opgewar- md, zodat deze makkelijker verwijderd kunnen worden. Omring het op te warmen onderdeel met het passende accessoire (één van de spiralen, de gevlochten of de rechte kabel), en warm de inductor op, die op zijn beurt het onderdeel op zal war- men. Wanneer het onderdeel rood begint te worden, moet u stoppen met opwarmen en proberen het onderdeel met behulp van een sleutel, een tang of een ander stuk gereedschap te verwijderen. ACCESSOIRES De meegeleverde accessoires zijn verbruiksartikelen. Deze moeten worden vervangen wanneer ze beschadigd of versleten zijn. Beschadigde verbruiksartikelen (verbrande hulzen, enz.) kunnen ernstige schade aan het product toebrengen. Spiralen moeten uit ten minste 3 bochten bestaan om het product niet te beschadigen. Om met verschillend gevormde onderdelen te werken, worden 5 of 12 soorten accessoires bij de haspel geleverd. (afhankelijk van de uitvoering).

POWERDUCTION 10R NLVertaling van de oorspronkelijke gebruiksaanwijzing Powerduction 10R Powerduction 10R PRO 3 spiralen (Ø 18, 24, 30 mm)Dit standaard onderdeel is voorgevormd om snel en eciënt te kunnen werken. De spiraalvorm zorgt voor een optimale concentratie van magnetische velden in het centrum, waar-door een krachtige en eciënte opwarming wordt gegene-reerd. Het glasvezeldoek dient als elektrische isolatie tussen de spiralen en het op te warmen onderdeel. De spiraal moet als volgt worden gebruikt : het op te warmen onderdeel moet eerst in het centrum van de spiraal worden geplaatst. Ver-volgens drukt u op de knop om het opwarmen op te starten.10 spiralen (Ø 18, 21, 24, 27, 30 mm SIDE) En (Ø 18, 21, 24, 27, 30 mm FRONT)Dit standaard onderdeel is voorgevormd om snel en eciënt te kunnen werken. De spiraalvorm zorgt voor een optimale concentratie van magnetische velden in het centrum, waar-door een krachtige en eciënte opwarming wordt gegene-reerd. Het glasvezeldoek dient als elektrische isolatie tussen de spiralen en het op te warmen onderdeel. De spiraal moet als volgt worden gebruikt : het op te warmen onderdeel moet eerst in het centrum van de spiraal worden geplaatst. Ver-volgens drukt u op de knop om het opwarmen op te starten.Eciënt opwarmen :Om een zo groot mogelijk opwarmend vermogen te creëren moet u de juiste spiraal voor het op te warmen onderdeel kiezen.Flexibele gevlochten kabelDe gevlochten kabel is een soepele kabel, waarmee onderdelen kunnen worden opgewarmd waarop de spiralen niet passen (in het bijzonder onderdelen met een te grote diameter) :Bijvoorbeeld : een uitlaat of een naaf.Het principe is om de vlecht om het op te warmen onderdeel te plaatsen. Om een beter resultaat te verkrijgen kunt u de kabel drie keer om het onderdeel te wikkelen, zodat het geheel dicht tegen elkaar aan ligt. Druk op de knop van de inductor om het opwarmen op te starten.echte kabelDe rechte kabel is stug, en kan naar believen van de gebruiker worden aangebracht daar waar de andere kabels niet voldoen. Deze kabel kan :- geplaatst worden op een onderdeel met een niet-gangbare vorm.- zich aanpassen aan de vorm van een onderdeel dat te groot is voor de spiralen.- een spiraalvorm aannemen, wanneer één van de andere spiralen beschadigd is. Deze kabel functioneert net als de spiralen en de gevlochten kabel. De gebruiker hoeft alleen de kabel aan te passen aan de vorm van het op te warmen onderdeel, en indien mogelijk de kabel meerdere keren om het onderdeel te winden.

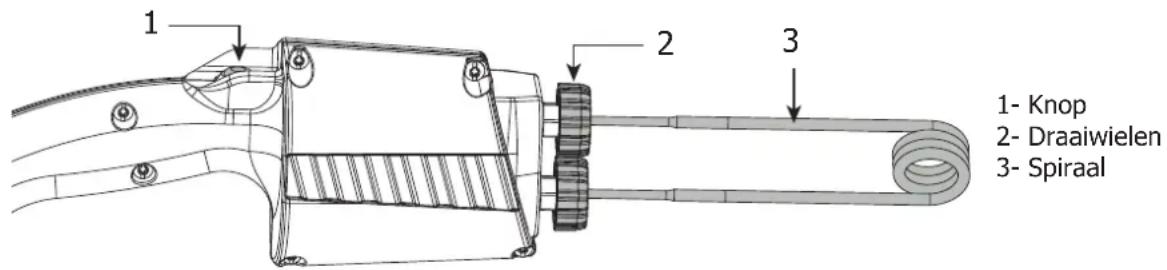

1- Knop 2- Draaiwielen 3- Spiraal

POWERDUCTION 10R NLVertaling van de oorspronkelijke gebruiksaanwijzing OPTIONELE ACCESSOIRES 066601 Lijmverwijderingsspoel 079472 Inductor met ferriet voor alle soorten ferrometalen. 079489 Vervangend ferriet WAARSCHUWINGEN

• Het is normaal dat, wanneer u de kabels de eerste keren opwarmt, u enige rookontwikkelingen waarneemt.

• Voorkom dat er langer dan 30s opgewarmd wordt : de spiralen zullen te intens opwarmen en zullen voortijdig slijten.

• Een direct contact met de moer is niet noodzakelijk om deze op te warmen.

• Het glasvezeldoek om de spiralen is zeer kwetsbaar : berg de spiralen en de kabels na gebruik zorgvuldig op, zodat ze beschermd zijn tegen schokken. De spiralen en de kabels warmen zeer snel op. Na gebruik wordt aanbevolen om een poosje te wachten voor- dat u ze aanraakt om ze eventueel te verwisselen. Draag altijd handschoenen als u de spiralen of de kabels aanraakt, dit voorkomt brandwonden en huidirritatie vanwege het glasvezeldoek. Plaats nooit een vinger of een ander lichaamsdeel tegen een kabel of spiraal of er dichtbij wanneer de gene- rator in werking is. De magnetische velden zijn zeer sterk. GARANTIE De garantie dekt alle gebreken en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon). De garantie dekt niet :

• Alle overige schade als gevolg van vervoer.

• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).

• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).

• Gebreken ten gevolge van de gebruiksomgeving (vervuiling, roest, stof).

• De inductoren en de ferrietkernen die kunnen worden gedemonteerd en die dus slijtonderdelen zijn. In geval van storing moet het apparaat teruggestuurd worden naar uw distributeur, samen met: - Een gedateerd aankoopbewijs (betaalbewijs, factuur ...). - Een beschrijving van de storing.
