BEDIENUNGSANLEITUNG Powerduction 10R PRO GYS

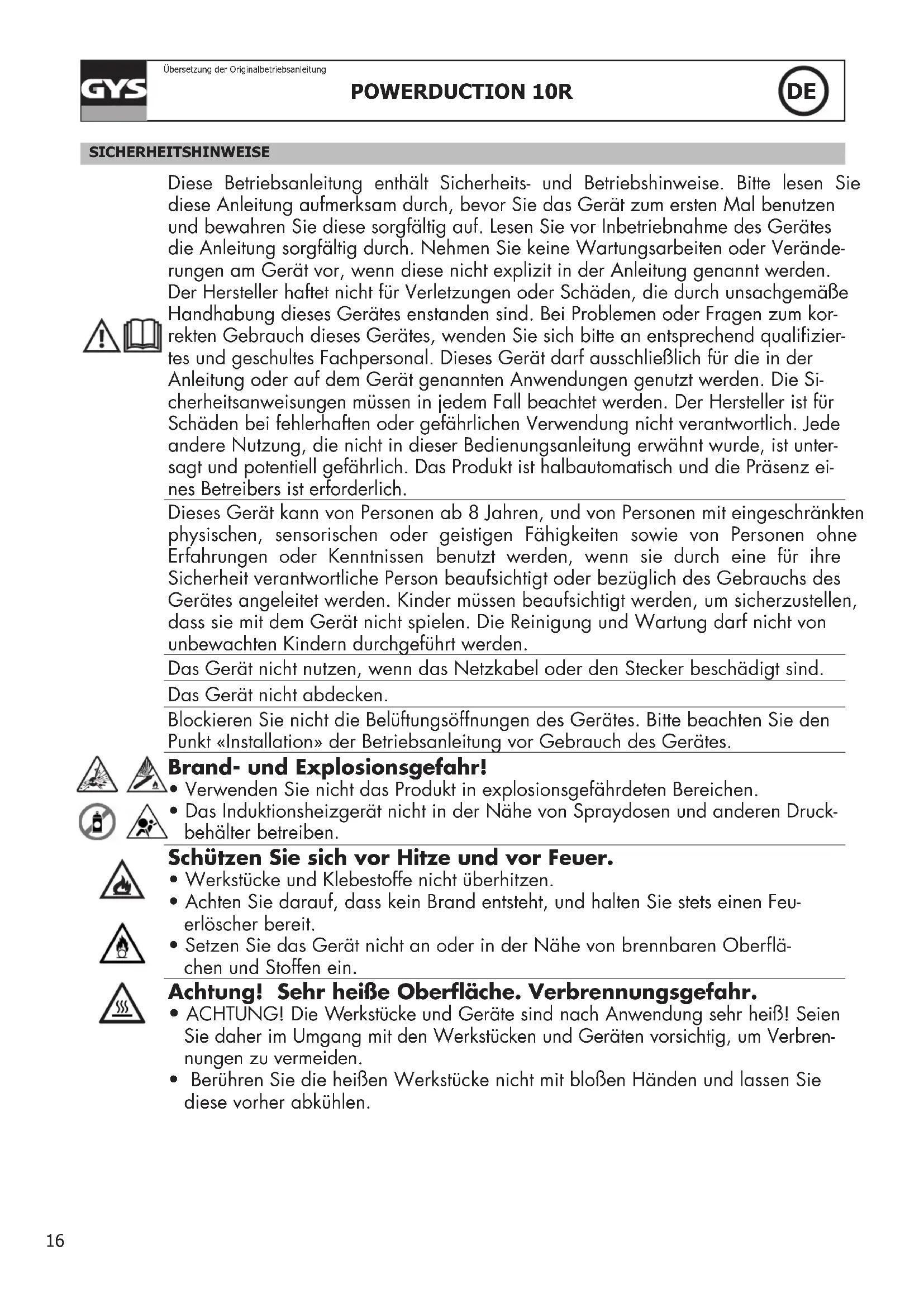

These Betriebsanleitung enthalt Sicherheits- und Betriebshinweise.itte lessen Sie.
these Anleitung aufmerksam durch, bevor Sie das Gerat zum ersten Mal benutzen und bewahren Sie diese sorgfaltig auf. Lesen Sie vor Inbetriebnahme des Gerates die Anleitung sorgfaltig durch. Nehmen Sie keine Wartungsarbeiten oder Veränderungen am Gerat vor, wenn diese nicht explizit in der Anleitung genannt werden. Der Hersteller haftet nicht fur Verletzungen oder Schaden, die durch unsachgemäße Handhabung these Gerates enstanden sind. Bei Problemen oder Fragen zum korrekten Gebrauch these Gerates, wenden Sie sichitte an entsprechend qualifiziertes und geschultes Fachpersonal. Dieses Gerat darf ausschließlich fur die in der Anleitung oder auf dem Gerat genommen Anwendungen genutzt werden. Die Sicherheitsanweisungen mussen in jedem Fall beachtet werden. Der Hersteller ist fur Schaden bei fehlerhaften oder gefährlichen Verwendung nicht verantwortlich. Jede andere Nutzung, die nicht in dieser Bedienungsanleitung erwahnt wurde, ist untersagt und potentiell gefährlich. Das Produkt ist halbautomatisch und die Prasenz eines Betreibers ist erforderlich.

Dieses Gerät kann von Personen ab 8 Jahren, und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fährigkeiten sowie von Personen ohne Erfahrungen oder Kenntnissen benutzt werden, wenn sie durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt oder bezüglich des Gebrauchs des Gerätes angeleitet werden. Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie mit dem Gerät nichtizen. Die Reinigung und Wartung darf nicht von unbewachten Kindern durchgeführt werden.

Das Gerät nicht nutzen, wenn das Netzkabel oder den Stecker beschädigt sind.

Das Gerät nicht abdecken.

Blockieren Sie nicht die Belüftungsöffnungen des Gerätes.itte beachten Sie den Punkt «Installation» der Betriebsanleitung vor Gebrauch des Gerätes.

Brand- und Explosionsgefahr!

• Verwenden Sie nicht das Produkt in explosionsgeführdaten Bereichen.
• Das Induktionsheizgerät nicht in der Nähe von Spraydosen und anderen Druckbehälter betreiben.

Schützen Sie sich vor Hitze und vor Feuer.

• Werkstücke und Klebestoffe nicht überhitzen.
• Achten Sie darauf, dass kein Brand entsteht, und halten Sie stets einen Feuerlöscher bereit.
• Setzen Sie das Gerät nicht an oder in der Höhe von brennbaren Oberflächen und Stoffen ein.

Achtung! Sehr heiße Oberfläche. Verbrennungsgefahr.

• ACHTUNG! Die Werkstücke und Geräte sind nach Anwendung sehr heißt! Seien Sie dazu im Umgang mit den Werkstücken und Geräten vorsichtig, um Verbrennungen zu vermeiden.
• Berühren Sie die bereits Werkstücke nicht mit bloßen Händen und halten Sie diese vorher abkühlen.

• Achten Sie daraufuf, dass Schmuckstücke (z.B. Eheringe) oder andere Metallteile nicht in der Nähe des betriebenen Induktionsheizgerätes oder des Induktors sind.
• Legen Sie alle Schmuckstücke und Metallteile ab, bevor Sie diesen Gerät benutzen möchten.
• Achtung! Personen die Implantate aus Metall tragen,)dürfen these Gerät nicht benutzen.
• Im Falle einer Verbrennung,(sofort gründlich mit Wasser kühlen und Arzt konsultieren.

Gefährung durch Dämpfe und Gase

• Den Kopf nicht über den Rauch halten, bzw. Dämpfe nicht einatmen.
• Bei Arbeiten in geschlossenen Räumen müssen diese entsprechend den geltenden Bestimmungen gut beluftet sein um Dämpfe und Gase vom Bediener fern zu halten.
• Die Induktionserwärung von manchen Werkstoffen, Klebstoffen kann giftige Dämpfe und Gase entwickeln. Das Einatmen dieser Dämpfe und Gase kann gesundheitsschädlich sein. Zum Beispiel setzt das Erhitzen von Urethan u.U.:tölich,) wirdenden Cyanwasserstoff frei.
• Bei unzureichender Belüftung in jedem Fall Atemschutzgerät anlagen.
• Lesen Sie die SDB (Sicherheitsdatenblätter) und Anweisungen des Herstellers für Klebstoffe, Metalle, Verschleibeiteile, Beschichtungs- u. Reinigungsmittel sowie Bei-zen etc.
• Erwärmen Sie keine Werkstücke im laufenden Entfettungs- oder Zerstaubungsprozess. Die Hitze kann mit den Dämpfen reagieren, und sehr giftinge und reizennde Gase bilden.
• Damit Sie in beengten Raumverhältnissen arbeiten konnen, muss der Raum gut beluftet sein, oder Sie müssen ein zugelassenes Beatmungsgerät nutzen. Achten Sie daraufuf, dass eine zur Überwachung qualifizierte Person anwesend ist. Die durch das Erhitzen entstehenden Dämpfe und Gase konnen den Sauerstoff in der Luft ersetzen, und zu unter Umständen tödlichen Unfälle führen. Achten Sie auf eine gute Beluftung und auf die Qualität der Atemluft.
• Mit Zink-, Blei- oder Cadmium haltigen Beschichtungen versehene Metalle nicht überhitzen sofern die Beschichtung nicht vorher entfernt wurde und/oder der Raum entsprechend gut beluftet wird. Bei Bedarf tragen Sie ein zugelassenes Beatzungsgerät. Gußteile und Werkstoffe mit den genannten chemischen Elementen können bei Überhitzung giffige Dämpfe entwickeln.
• Siehe SDB für Informationen über Grenztemperaturen.

Achtung! Elektrische Gefährlung!

Achtung! Gefahr von optischen Strahlungen, wenn erhitzte Metallteile ihren Schmelzpunkt erreichen.

Achtung! Starkes Magnetfeld. Personen die aktive oder passive Implantate tragen müssen informiert werden.

Weitere Schutzmaßnahmen sind nicht erforderlich wenn das Gerät allein benutzt wird. Beschchränkungen und/oder zusätzliche Schutzmaßnahme können in allen anderen Fälle notwendig werden.

Nach einer Wartung oder Reparatur müssen vor der Wiederinbetriebnahme die Feldstärken geprüft werden.

Während des Betriebs niemals den Induktor an die Nähe des Kopfes oder andere lebenswichtige Organe halten.

Träger von Herzschrittmachern oder anderen medizinischen Geräten müssen sich vom Gerät fernhalten. Achtung! Betriebsstörung von Herzschrittmachern oder ähnlichen medizinischen Geräten in der Höhe möglich. Konsultieren Sie im Zweifel einen Arzt, bevor Sie sich einem Induktsheizgerät nahern.

ACHTUNG! Gefahr von Metall- und Klebstoffspritzern!

• Tragen Sie zugelassene Sicherheitsschutzbrillen mit Seitenschutz oder nutzen Sie einen Voll-Gesichtsschutz.
• Tragen Sie geignete Arbeitssschutzkleidung.
• Tragen Sie Schutzhandschuhe.

Achten Sie darauf, dass die Entlüftungsöffnungen der Maschine nicht abgedeckt werden. Vor der Anwendung des Gerätes die Montage-Anleitung lesen.

Anschluss

• Dieses Gerät muss an eine mit Schutzleiter und ausreichender Absicherung versehene Steckdose angeschlossen werden.
• ACHTUNG! Dieses Gerät wird als Klasse A Gerät eingestuft. Es ist nicht für den Einsatz in Wohngebieten bestimmt, in denen die lokale Stromversorgung über das öffentliche Niederspannungsnetz geregelt wird. In diesen Umfeld ist es auf Grund von Hochfrequenz-Störungen und Strahlungen schwierig die elektromagnetische Verträglichkeit zu gewährleisten.

Wartung :

• Falls das Anschlusskabel beschädigt ist, muss es durch den Hersteller, seinen Reparaturservice oder eine qualifizierte Person ausgetauscht werden, um Gefahren zu vermeiden.
  Die Wartung und Reparatur darf nur von entsprechend geschultem und qualifiziertem Fachpersonal durchgefuhrt werden.
• Anweisung! Vor Wartungsarbeiten das Gerät immer vom Netzanschluss trennen. Hohe Spannungen und Strome im Gerät bergen die Gefahr von u.U. tödlichen elektrischen Schlägen.
• Nehmen Sie regelmäßig (mindenstens 2 bis 3 × pro Jahr) das Gehäuse ab und reinigen Sie das Innere des Gerätes mit Druckluft. Lassen Sie regelmäßig Prüfungen des GYS-Gerätes auf seine elektrische Betriebssicherheit von qualifizierten Technikern durchführten.
• In keinem Fall dürfen Sie Lösungsmittel oder andere aggressive Mittel zur Reinigung verwenden.
• Reinigen Sie die Oberflächen des Gerätes mit einem trockenen Tuch.

Regelung :

Gerat entspricht europäischen Richtlinien.
- The certificate of compliance is available on our website.
EAC-Konformitätszeichen (Eurasische Wirtschaftsgemeinschaft)
- Das Gerät entspricht den britischen Richtlinien und Normen. Die Konformitätserklärung für Grossbritannien ist auf unserer Internetseite verfügbar (siehe Titelseite).
Das Gerät entspricht die marokkanischen Standards.
Die Konformitätserklarung C_ (CMIM) ist auf unserer Websites verfügbar (siehe Titelseite).

Entsorgung :

• Produkt für getrennte Sammlung (Sondermull). Nicht mit dem Hausmüll entsorgen.

BESCHREIBUNG

Der Powerduction 10R wurde zur Erhütung von Eisenmetallen konzipiert. Seinen Haupteinsatzbereich ist das Erhitzen von Teilen wie z.B. Schrauben muttern oder Abgasrohre.

Lieferumfang:

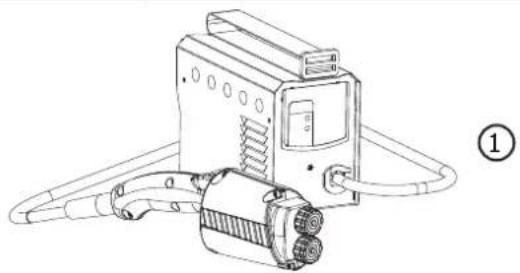

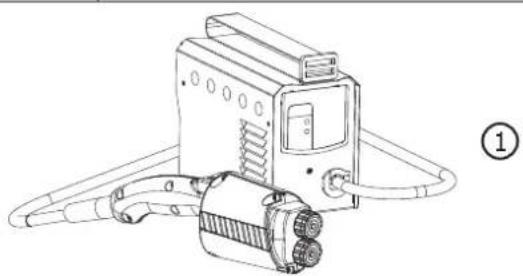

Der Powerduction 10R wird in einem Koffer geliefert (ABB.1):

• Stromquelle + Induktorkabel ①
• 10 spiralförmige Drahtaufsätze Ø 18 mm / 21 mm / 24 mm / 27 mm / 30 mm SIDE & FRONT (2),
• ein flexibler geflochtener Drahtaufsatz ③,
• ein biegsamer Drahtaufsatz 4.

ABB.1

Powerduction 10R Powerduction 10R PRO

②

Spiralformige Drahtaufsätze 018 mm Side

054806

Spiralformige Drahtaufsätze 024 mm Side

054790

Spiralformige Drahtaufsätze 030 mm Side

055469

(3)

Flexibler geflochtener Drahtaufsatz

054813

(4)

Biegsamer Drahtaufsatz

054868

Spiralformige Drahtaufsätze 021 Side

079953

Spiralformige Drahtaufsätze 027 Side

079960

Spiralformige Drahtaufsätze 018 Front

079977

②

Spiralformige Drahtaufsätze 021 Front

079984

Spiralformige Drahtaufsätze 024 Front

079991

Spiralformige Drahtaufsätze 027 Front

080003

Spiralformige Drahtaufsätze 030 Front

080010

Kofferinhalt ist zerbrechtlich!itte mit Vorsicht behandeln.

STROMVERSORGUNG

Das Gerät besitzt einen Schutzkontaktstecker (Schukostecker) (EEC7/7) und muss an eine einphasige, geerdete 230V/16A (50-60Hz) Schutzkontaktsteckdose angeschlossen werden.

ALLGEMEINE OPERATIONEN

Montage

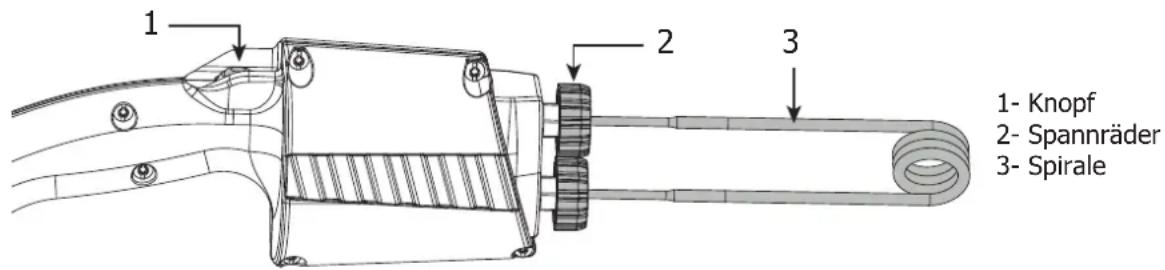

Montieren Sie einen Drahtaufsatz ihrer Wahl (spiralförmig, flexibel oder biegsam) auf dem Induktor. Die unisolierten Enden des Drahtaufsatzes in die vorgesehen Bohrungen stecken und mittels der Rändelschrauben fixieren.itte beachten: Kein Werkzeug während deer Anwendung am Induktor belassen.

Aktivierung des Heizvorgangs

Den EIN-/AUS-Schalter drücken um das Gerät zu starten.	Die grüne LED-Lampe leuchtet.
Drücken Sie die Induktor-Taste um die Erwärung zu aktivieren. Halten Sie die Taste einen Moment gedrückt, um den Heizvorgang aktiv zu halten.	Die grüne LED blinkt, solange den Heizvorgang aktiv ist.

Schutzmaßnahmen

Das Produkt ist mit Schutzvorrichtungen ausgestattet:

Thermischer Schutz	Die orangefarbene LED leuchtet, wenn sich das Produkt im thermischen Schutz befindet. Der Produktauslöser ist während dieser Zeit inaktiv. Warten Sie, bis die orangefarbene LED erlischt, bevor Sie den Heizvorgang erneut starten.
Überstromschutz Im Falle eines Überstroms blinkt die orangefarbene LED. Der Produktauslöser wird inaktiv. Starten Sie das Produkt neu, um den Fehler zu beheben und die Heizung neu zu starten.
Trigger-Fehler Wenn die Powerduction beim Einschalten einen Fehler am Auslöser feststellt, leuchtet die orangefarbene LED auf. Trennen Sie den defekten Abzug ab und ersetzen Sieihn. Starten Sie dann die Heizung neu.

ANWENDUNGSHINWEISE

Der Powerduction 10R ist für fest sitzende Schrauben geeignet und erhitzt das Material um durch Ausdehnung ein Lösenz zu erreichen. Das zu erhitzende Teil mit dem passenden Drahtaufsatz umschlieben und erhitzen. Sobald das Bauteil rot glühend ist den Arbeitsvorgang beenden und mittels geeignetem Werkzeug entfernen.

ZUBEHÖR

Verschleibeile sind als Zubehör mitgeliefert. Diese Teile müssen ersetzt werden, wenn sie beschädigt sind. Beschädigtes Verbrauchsmaterial (verbrannte Hülsen usw.) kann das Produkt schwer beschädigen. Die Spiralen müssen aus mindestens 3 Windungen bestehen, um das Produkt nicht zu beschädigen.

Um an Teilen mit mehreren Formen arbeiten zu konnen, sind 5 oder 12 Arten von Zubehör mitgeliefert. (Je nach Version)

Powerduction 10R Powerduction 10R PRO

3 Drahtaufsätze spiralformig (Ø 18, 24, 30mm)

Der Spiralinduktor ist ein Standard-Werkzeug, welche schnell und einfach eingetzt werden soll. Die Spiralform ermöglich die Koncentration von magnetischen Feldern an einem Punkt des Induktors und die schnelle Erhitzung eines Gegenstandes. Das Glasgewebe isoliert die Windungen gegeneinander sowie zum erhitzenden Teil. Das zu erhitzende Teil in die Mitte der Spirale bringen. Dann den Schalter des Induktors drucken und den Heizvorgang starten.

10 Drahtaufsätze spiralförmig (Ø 18, 21, 24, 27, 30 mm SIDE) und (Ø 18, 21, 24, 27, 30 mm FRONT)

Der Spiralinduktor ist ein Standard-Werkzeug, welche schnell und einfach eingetzt werden soll. Die Spiralform ermöglich die Koncentration von magnetischen Feldern an einem Punkt des Induktors und die schnelle Erhitzung eines Gegenstandes. Das Glasgewebe isoiert die Windungen gegeneinander sowie zum erhitzenden Teil. Das zu erhitzende Teil in die Mitte der Spirale bringen. Dann den Schalter des Induktors drucken und den Heizvorgang starten.

Heizkraft:

Um die maximale Heizkraft zu erreichen muss die Spiralgroße dem Bauteil angepasst werden.

Drahtaufsatz flexibel

Dieser Drahtaufsatz eignet sich für Bauteile mit größem Durchmesser (z.B. Abgasrohr), die nicht vom spiralförmigen Aufsatz umfasste werden können.

Den flexiblen Draht um das Bauteil winden (min. 3 Windungen jeweils anliegend) am Induktor anschließen und Erhitzung starten.

Drahtaufsatz biegsam

Dieraer Drahtaufsatz kann individuell an Bauteilformen angepasst werden oder als Ersatz fur einen defekten spiralformigen Drahtaufsatz dieren. Die Funktion ist adaquat zu den anderen Aufsätzen, wobei der Draht immer an die Form der Bauteile angepasst werden muss.

fig.2

OPTIONALES ZUBEHÖR

066601 Klebstoff-Entfernungsinduktor

079472 Induktor mit Ferrit für alle Arten von Eisenmetallen.

079489 Ersatzferrite

SICHERHEITSHINWEISE

• Bei den ersten Heizvorgängen mit den Drahtaufsätzen konnen leichte Dämpfe entstehen.
• Der Heizvorgang sollte nicht länger als 30s dauern, sonst können die Aufsätze durch zu starke Beanspruchung Schadennehmen.
• Um z.B. eine Schraubenmutter zu erhitzen, muss diese nicht direkt berührt werden.
• Das Glasfasergewebe auf den Drahten ist empfindlich und muss dazu entspruchend gelagert werden.

Die Drahtaufsätze erhitzen sich schnell und benötigen zwischen den Anwendungen genügd Zeit zum Abkühlen. Nutzen Sie geiegnete Schutz-Handschuhe um Verbrennungen und/oder evtl. allergische Reaktionen auf das Glasfasergewebe zu vermeiden.

Ist das Gerät in Betrieb, so vermeiden Sie Körperkontakt und tragen Sie immer Sicherheitskleidung zur Vermeidung von Unfallen. Die magnetischen Felder sind intensiv.

HERSTELLERGARANTIE

Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (Nachweis Kaufbeleg).

Die Garantieleistung erfolgt nicht bei:

• Durch Transport verursachten Beschädigungen.
• Normalem VerschleB der Teile (z.B.: Kabel, Klemmen, usw.) sowie Gebrauchsspuren.
  Von unsachgemäßem Gebrauch verursachten Defekten (Sturz, harte Stöbe, Demontage).
• Durch Umwelterinflüsse entwickelte Defekte (Verschmutzung, Rost, Staub).

Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoraanschlags durch den Besteller. Im Fall einer Garantieleistung tragt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler.
