Merk	EtiamPro
Model	EFL200W30V1
Categorie	Buiten LED projector
Voeding	100-240 V~, 50/60 Hz
Nominaal vermogen	200 W
Energieverbruik	197 kWh/1000 h
Vermogensfactor	0,95
Aanbevolen driver	Mean Well ELG-200-48A
Lichtbron	320 LED SMD (niet vervangbaar)
Kleurtemperatuur	3000 K (warm wit)
Kleurweergave-index (CRI)	80
Stralingshoek	90°
Nominale levensduur	50.000 uur
Aan/uit cycli	25.000
Beschermingsgraad	IP65 (waterdicht tegen stralen)
Schokbestendigheid	IK08
Afmetingen (L x H x D)	404 x 84 x 471 mm
Gewicht	8050 g
Kabellengte	1,5 m (type H07RN-F 3G1,0 mm²)
Omgevingstemperatuur	-25°C tot 43°C
Montage	Buitenmuur, hoogte 0,5-3,0 m, hoek 60°
Minimale verlichtingsafstand	1 m

Veelgestelde vragen - EFL200W30V1 EtiamPro

Hoe installeer ik de projector EFL200W30V1?

Schakel eerst de stroom uit bij de stroomonderbreker. Bevestig de montagebeugel aan de muur met behulp van de meegeleverde pluggen, op een hoogte van 0,5 tot 3 m onder een hoek van 60°. Voer de kabel door de afdichting en sluit deze aan op de lasdoos (N=blauw, E=geel/groen, L=bruin). Kantel het apparaat en draai de scharnieren vast. Installeer het apparaat nooit ondersteboven.

Kan ik de lichtsterkte variëren?

Nee, de lichtsterkte is niet instelbaar. De projector werkt alleen op vol vermogen.

Wat betekent de IP65-classificatie?

IP65 betekent dat het apparaat volledig stofdicht is (eerste cijfer 6) en beschermd tegen waterstralen uit alle richtingen (tweede cijfer 5). Het kan dus buitenshuis worden gebruikt.

Hoe reinig ik de projector?

Schakel het apparaat uit en haal de stekker eruit. Gebruik een vochtige, pluisvrije doek. Gebruik nooit alcohol of oplosmiddelen. Droog het goed af voordat u het weer inschakelt.

Kan ik de LED-lichtbron vervangen?

Nee, de lichtbron is niet vervangbaar. Wanneer het einde van de levensduur is bereikt (50.000 uur), vervang dan het gehele apparaat.

Welke lenzen zijn beschikbaar en hoe vervang ik ze?

Er zijn verwisselbare lenzen beschikbaar: ref. EFLV1L1, EFLV1L2 en EFLV1L3. Om ze te vervangen, steek een schroevendraaier in het gat om te ontgrendelen, draai de oude lens los en plaats de nieuwe. Sluit door de afdekking vast te klikken.

Wat zijn de risico's van een verkeerde installatie?

Risico op elektrische schokken, brand of het vallen van het apparaat. Raadpleeg een gekwalificeerde elektricien als u geen ervaring heeft. De garantie dekt geen schade als gevolg van een verkeerde installatie.

Wordt de projector geleverd met een schakelaar?

Nee, er is geen ingebouwde schakelaar. Om de spanning uit te schakelen, gebruikt u de stroomonderbreker van het verlichtingscircuit.

Wat is de levensduur van de projector?

De nominale levensduur is 50.000 uur, met een geschat aantal aan/uit-cycli van 25.000.

Wat zijn de garantievoorwaarden?

Voor particulier gebruik in de EU geldt een garantie van 24 maanden op fabricagefouten. De garantie dekt geen schade door onjuist gebruik, normale slijtage of niet-geautoriseerde reparaties. Bewaar het aankoopbewijs.

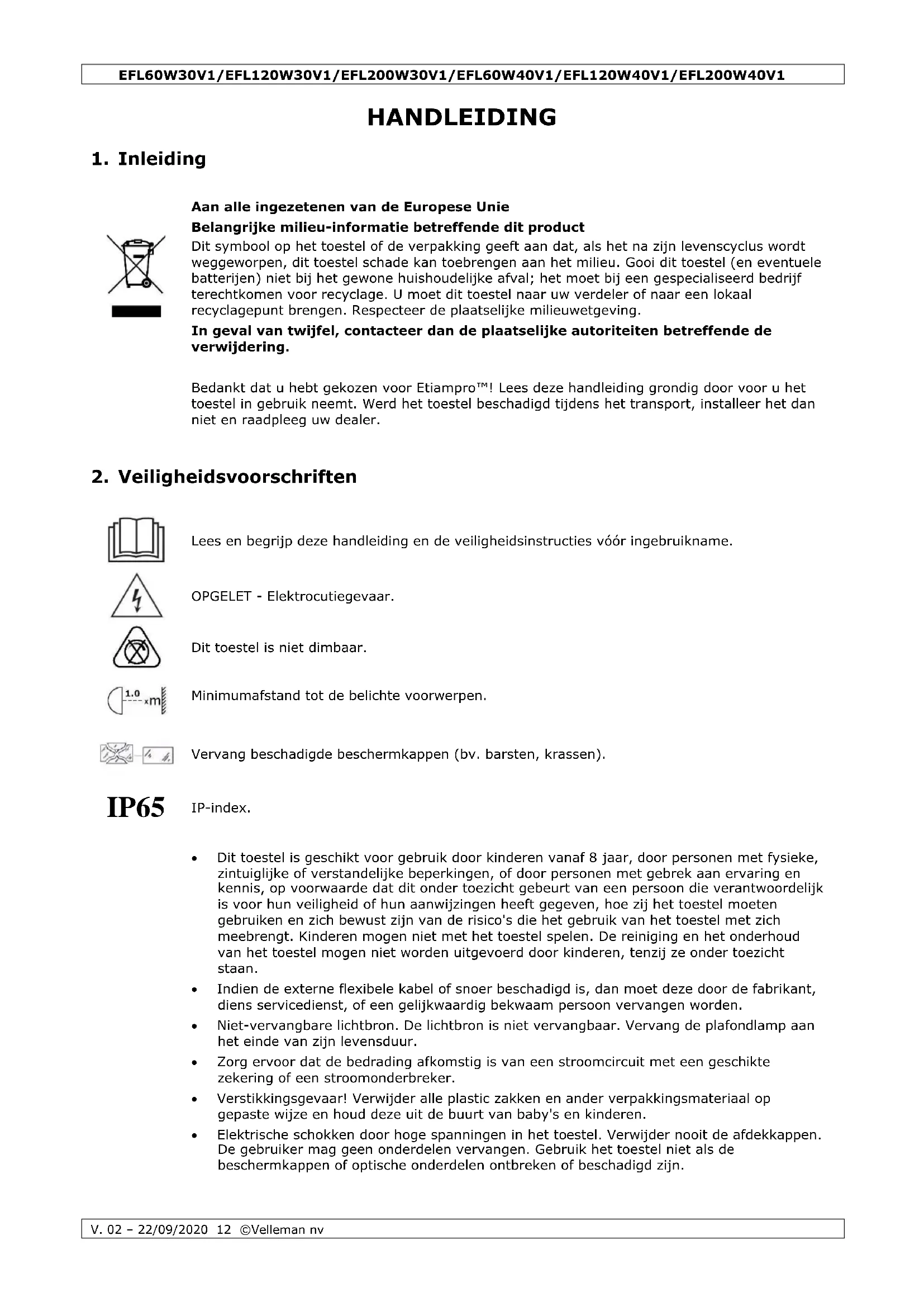

GEBRUIKSAANWIJZING EFL200W30V1 EtiamPro

Aan alle ingezeten van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbolism op het toestel of de verpakking geeft aan dat, als het na+zijn levenscylus worden weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) Niet bij het gewone huishoudelijkke afval; het要去 bij een gespecialiseerd bedrijfterechtkomen voor recyclage. U要去 dit toestel maar uw verdeler ofaar een lokaal recyclagepunt brengen. Respecteer deplaatselijkke milieuwetgeving.

In geval van twijfel, contacteer dan deplaatselijke autoriteiten betreffende de verwijdering.

Bedankt dat u hebte gekozen voor Etiampro™! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigdijdens het transport, installeer het dan Niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Lees en begrijp deze handleiding en de veiligheidsinstrumenties voor ingebruikname.

OPGELET - Elektrocutiegevaar.

Dit toestel is nicht dimbaar.

Minimumaufstand tot de beliche voorwerpen.

Vervang beschadigde beschemmkappen (bv. barsten, krassen).

IP65

IP-index.

• Dit toestel is geschikt voor gebruik door kinderen vanaf 8aar, door personen met fysieke, zintuiglijke of verstandelijk beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht geleucht van een persoon die verantwoordelijk is voor hun verilgheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken en zich bewust�n van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen Niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen Niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.
• Indien de externe flexibele kabel of snoer beschadigd is, dan moet deze door de fabrikant, diens servicedienst, of een gelijkwaardig bekwaam person vovangen worden.
• Niet-verbargarelichtbron.Delichtbronisneitverbargaar.Vervang deplafondlampaan het einde van zijn levensduur.
  Zorg ervoor dat de bedrading afkomstig is van een stroomcircuit met een geschikte zekering of een strooomonderbreker.
• Verstikkingsgevaar! Verwijder alle plastic zakken en ander verpakkingsmateriaal op gegaste wijze en houd deze uit de buurt van baby's en kinderen.

• Elektrische schokken door hoge spanningsen in het toestel. Verwijder nooit de afdekkappen. De gebruiker mag geen onderdelen verrangen. Gebruik het toestel Niet als de beschermkappen of optische onderdelen ontbreken of beschadigd zijn.

• Elektrische schokken door kortsluiting. Verander het snoer of de stekker nicht. Als u dit nicht doet, kan dat leiden tot elektrische schokken/brand of zichs de dood. In geval van twijfel, raadpleeg een gekwalificeerde elektricien.
  Risico op oogletsel door hoge Lichtintensiteit. Kijk nooit rechtstreeks in de lichtbron.

• Risico op een epileptische aanval. Stroboscooplichten können een aanval triggeren bij mensen metlichtgevoelige epilepsie. Stroboscooplichten können leiden tot epilepsieaanvallen bij gevoelige Personen.
• BRANDGEVAAR. Dek het toestel of de ventilatieopengen van het toestel Niet af. Installeren het toestel Niet in de buurt van directe warmtebronnen. Houd het toestel uit de buurt van open vuur.

3. Algemene richtlijnen

• Raadpleeg de Velleman ^ Service- en kwaliteitsgarantie anscheraan deze handleiding.
• Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt nicht onder de garantie.
• Gebruik het toestel enkel waar voor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.
• De garantie geldt nicht voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hierrechtstreeks verband mee honden.
• Noch Velleman nv noch+zijn verdeler kunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) - van welke aard dan ook (financieel, fysisisch...) voortvloeendiuit het bezit, gebruik of falen van dit product.
• Bewaar deze handleiding voor verdere raadpleging.

4. Montage

Waurschuwing!

• Sommige landen vereisen dat de installmentie van dit product door een erkend elektricien gebeurt. Controller de wetten en voorschriften in uw land. Als de behuizing van aluminium is, raadpleeg een elektricien om de correcte aansluitingsmethoden te bespreken.
• Voor de installmentie dient u de stroom van het verlichtingscircuit aan de zekeringkast of stroomonderbreker uit te schakelen om elektrische schokken te voorkomen.

Richtlijnen

• De constructie waaraan het toestel worden bevestigd, moet gedurende 1aar 4 × het gewicht van dit toestel+kunnen dragen zonder te verrormen.
• Sta nooitrecht onder het toestel wanner u het monteert, verwijdert of herstelt. Laat het toestel controeren door een geschoolde technicus voor u het in gebruik neemt en LAST het 1 × per一年多 volledig nakijken.
• Het ophangen vereist een degelijk praktijkervaring: u moet de maximumbelasting van de draagconstructie konnen berekenen, weten welk constructiematerialiaal u kunt gebruiken, ... Laat het materiaal en het toestel regelmatig nakijken. Monteer het toestel Niet zich indien u er geen ervaring mee heeft. Een slechte montage kan leiden tot verwondingen.

Afstanden

• Laat minstens 20~cm vrij aan de bovenkant en 30~cm aan weerszijden.
• Houd een minimumafstand van 1 mussen de luchtuitgang en het belichte oppervlak.

Een geschikte montageplaats kiezen

• Installee het toestel nooit ondersteboven, om de waterdichtheid te garanderen.
• Bevestig het toestel aan een Niet-ontvlambare buitenwand (0.5-3.0 m), in een hoek van ± 60^ en bij voorkeur onder een dak, waar het toestel waar het beschut is gegen regen en direct zonlicht.
• Installee het toestel Niet in de nabijheid van airco's, radiators, enz.

Montage en aansluiting

1. Dit toestel is Niet uitgerust met een aan/uit-schakelaar om het van het lichtnet los te koppelen. Isoleer het toestel elektrisch voor de installmentie of onderhoud.
2. Gebruik de montagebeugel om deplaats van de montagegaten te bepalen.
3. Boor de qaten en bevestig de beugel met schroeven en muurpluggen.
4. Schuif de voedingskabel door de rubberpakking en sluit aan op de lusterklem. Zorg ervoor dat de kabel Niet te strak vast zit;That voldoende spel ing;

N = neutral, blauw

1. Draai het toestel in de gewenste positie en zet de scharnieren vast.

De lenzen verrangen.

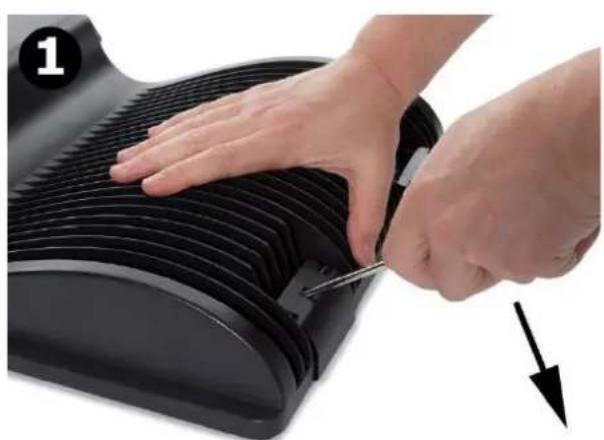

Andere lenzen zijn beschikbaar als u de stralingshoek wilt veranderen. Om het toestel te openen,plaats een schroevendraier in de uitsparing en duw omlaag om te ontgrendelen.

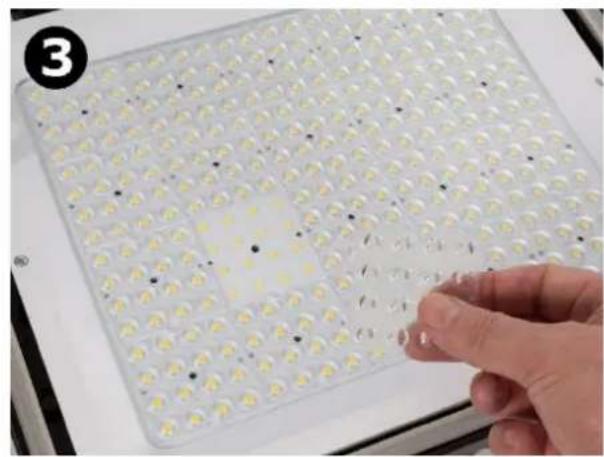

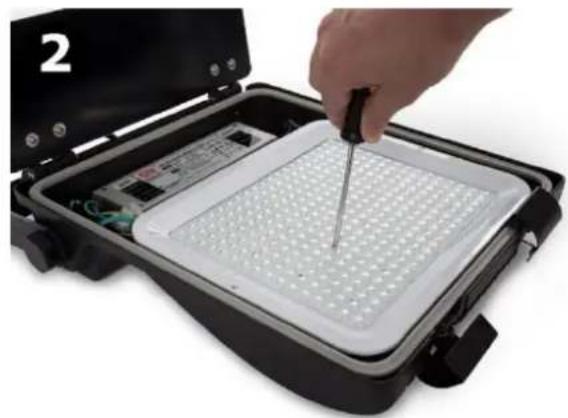

Schroef de lenzen los en verrang door neue.

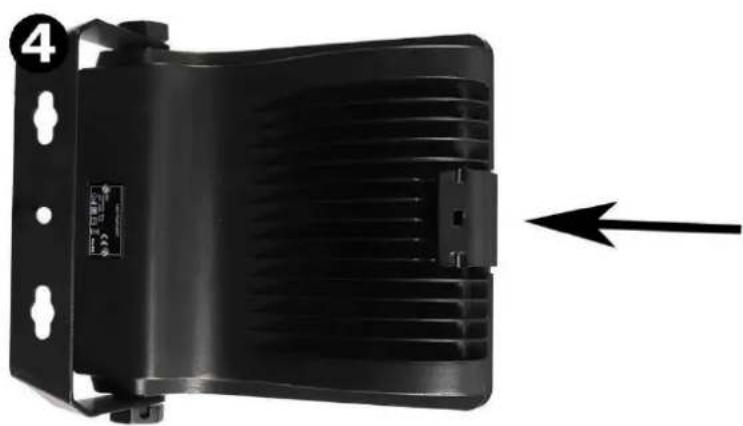

Om te sluiten, druk de klem loodrecht op het toestel tot deze over de beschemkap vastklikt.

Raadpleeg de productpagina op www.velleman.eu voor meer informatie over de lenzen (Velleman bestelcode EFLV1L1L1, EFLV1L2, EFLV1L3, EFLV1L2, EFLV1L3), de verschillende IES-bestanden en fotometrische testrapporten voor elke lens en een video met uitleg over het openen en sluiten van het toestel.

Voor meer informatie over de voeding, raadpleeg Mean Well Europe BV via www.meanwell.eu.

5. Zorg en onderhoud

Zorg

• Dit toestel heeft geen special onderhoud nodig. Controller regelmatig de installmentieplaats en de externe flexibele kabel. Gebruik het toestel Niet als er zichbare schade is.

Reiniging

• Reinig regelmatig de beschermkappen voor een beterelichtopbrengst.
• De freiendie van de reiniging is afhankelijk van de omgeving waar het toestel worden gebruikt: een klammte, rokerige of bijzonder vuile omgeving kan een grotere opeenhoping van vuil veroorzaken op de optische uitrusting.
• Voor de reiniging, schakel het toestel uit en ontkoppel van het Lichtnet. Gebruik een vochtige, pluisvrijde doeok om het toestel te reinigen Gebruik nooit oplosmiddelen of alcohol om het toestel te reinigen. Droog steeds alle onderdelen zorgvuldig.

Opslag

• Bewaar het toestel in de oorspronkelijke verpakking op een droge en propere plaats.

6. Technische specificaties

EFL60W30V1/EFL60W40V1

energieverbruik 61 kWh/1000 u

aanbevolen voedingsbron Mean Well ELG-75-48A

technische gegevens

kleur

EFL60W30V1. warmwit

EFL60W40V1 .neutralwit

kleurtemperatuur

EFL60W30V1 3000K

EFL60W40V1 4000K

stralingshoek 90°

lichtstroom 8500 Im

kleurweergave-index. 80

starttijd. < 0.5s

opwarmtijd (60 %) < 1 s

levensduur

nominate levensduur 50 000 u

aantal schakelcycli 25000

type kabel H07RN-F 3G1.0mm²

kabelengte 1.5 m

afmetingen (B x H x D) 289 x 69 x 364 mm

gewicht 3850g

ta 25°C

tx 43°C

t_a Omgevingstemperatuur.
t_x Temperatuur in stationaire toestand.

energieverbruik 121 kWh/1000 u

aanbevolen voedingsbron Mean Well ELG-150-48A

technische gegevens

kleur

EFL120W30V1 .warmwit

EFL120W40V1 .neutralwit

kleurtemperatuur

EFL120W30V1 3000K

EFL120W40V1 4000K

stralingshoek 90°

starttijd. < 0.5s

opwarmtijd (60 %) < 1 s

levensduur

nominate levensduur 50 000 u

aantal schakelcycli 25000

type kabel H07RN-F 3G1.0mm2

kabelengte 1.5 m

afmetingen (B x H x D) 352 x 69 x 405 mm

gewicht 5300g

25°C

tx 43C

ta Omgevingstemperatuur.

t_x Temperatuur in stationaire toestand.

EFL200W30V1/EFL200W40V1

aanbevolen voedingsbron Mean Well ELG-200-48A

technische gegevens

kleur

EFL200W30V1 .warmwit

EFL200W40V1 .neutralwit

kleurtemperatuur

EFL200W30V1 3000K

EFL200W40V1 4000K

stralingshoek 90°

lichtstroom

opwarmtijd (60 %) < 1 s

levensduur

nominale levensduur 50 000 u

aantal schakelcycli 25000

type kabel H07RN-F 3G1.0mm2

kabelengte 1.5 m

afmetingen (B x H x D) 404 x 84 x 471 mm

gewicht 8050g

t_a 25°C

tx. 43°C

t_a Omgevingstemperatuur.

t_x Temperatuur in stationaire toestand.

Gebruik dit toestel enkel met originele accessoires. Velleman nv is nicht aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatatie over dit product en de LASTe versie van deze handleiding, zie www.VELLEMAN.eu. De informatatie in deze handleiding kan te allen tijde worden gewijzigd+zonder voorafgaande kennisgeving.

AUTEURSrecht

Velleman nv heeft het autoursrecht voor deze handleiding. Alle weltwijdre rechten voorbehonden. Het is Niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopieren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zich oprintching in 1972 een ruim ervaring opgebouwd in de elektronicawereld en verdweit op dit moment producten in meer dan 85 landen. Al once producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijk bepallingen geldig in de EU. Om de kwaliteit te waerborgen, ondergaan once producten op regelmatigeijdstippen een extra kwaliteitst controle, zowel door once eigena kwaliteitsafteding als door externe gespecialiserde organisaties Mocht er ondanks.Deze voorzorgen toeh een probleem optreden, dan kunt u steeds een beroep doen op once waerborg (zie waerborgvoortwaarden).

Algemene waarborgvooraarden consumentengoederen (voor Europese Unie):

Valt Niet onder waarborg:

• Op alle consumentengooderen geldet ein garantiperiode van 24 maidenen op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoogdatum.
• Indien de klacht gegen is een Gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoortuiven verhoudinq, kan Velleman® beslissen het desbetreffende artikel te vervangen door een geelijkaardig artikel de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. InDat gaal krijt u een verrangend product of terugbetaalin ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot aan aankoop en levering, of een verrangend product gegen 50% van de kosprijs of terugbetaling van 50% bij ontdekking na eenaar tot 2aar.
• allechtstreekse of onrechtstreekse schade na de levering vervooraakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoedding voor eventuele winstderving.
• verbruiksgöederen, onderden of hulpstukken die onderheig zich aan veroudering door normala gebruik zoals bv. batterijen (zowel oplaädbare als nicht-oplaadbare, ingebowd of vergvabaar), lampen, rubbenen onderden, aandrifliemen... (önbeperkte lijst).
• defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.
• defecten 'veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.
• schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (blij professioneel gebruik worden de garantieperiode herleid tot 6 maand).
• schadeverooraaktodoorvoloende beschemming bij transport van het apparaat.
• alle schade door wijzigingen, reparations of modifications uitgevoerd door derden zonder toestemming van Vellemen®.
• Toestellen denen de reparatie aangboden te worden bij uw Velleman®-verderel. Het toestel dient vergezeld te vrijn het oorspronkelijke aankoopbewijts. Zorg een voor degelijk verpakking (bijk Voorkeur de originele verpakking) en voegt een duildelijke fotomenschrijving bij.
  Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand ligmente den are waart het toestel Niet maar behoren werkst (zie handleiding). Op dieze wijze sunt u kosten enijd besparen. Denk eraan dat er ook voor Niet-defecte toestellen eenkest voor controle aangerekend kan worden.
• Bij reparations buiten de waarborgperiode zullen transportkosten aangerekend worden.
• Elke commerciele garantie LAST deze rechten onverminderd.
  Bovenstaande opsomming kan eventuele aangepast worden naargelange de aard van het product (zie handleiding van het betreffende product).
