Merk	RYOBI
Model	ERO2412VHG
Producttype	Excentrische schuurmachine
Onbelaste snelheid	7000 - 12000 omw/min
Orbitale diameter	2,4 mm
Afmetingen van de schuifplaat	125 mm
Gewicht	1,7 kg
Voeding	Netstroom (met kabel)
Spanning	V / Hz (afhankelijk van land)
Dubbele isolatie	Ja
Elektronische snelheidsregelaar	Ja (continu instelbaar)
Aan/Uit schakelaar	Schuifschakelaar AAN/UIT
Spanningsindicator	Ja (gaat branden wanneer aangesloten)
Zelfklevende schuifplaat	Ja (voor schuurpapier)
Stofafzuigsysteem	Ingebouwd met opvangzak
Stofzak	Verwijderbaar, regelmatig legen
Toepassingen	Hout, metaal (roest), kunststof
Geluidsniveau	Conform EN60745
Trillingsniveau	Gemeten volgens EN60745
Onderhoud van de schuifplaat	Reinigbaar met lauw water
Herbruikbaar schuurpapier	Ja (reinigen met rubber blok)
Garantie	24 maanden (onderdelen en fabricage)
Veiligheid	Veiligheidsbril, stofmasker verplicht; loskoppelen voor vervanging

Veelgestelde vragen - ERO2412VHG RYOBI

Hoe vervang ik het schuurpapier op de RYOBI ERO2412VHG schuurmachine?

Haal eerst de stekker uit het stopcontact. Verwijder het gebruikte papier van het zelfklevende schuifblad. Lijn de gaten van het nieuwe papier uit met die van het schuifblad voor stofafvoer. Druk stevig aan. Niet gebruiken zonder papier.

Hoe installeer en leeg ik de stofzak?

Om te installeren, klik de ring van de zak op de afvoeruitlaat aan de achterzijde van de schuurmachine en draai naar rechts. Om te legen, verwijder de zak van de ring, schud hem uit en monteer hem weer. Regelmatig legen wanneer halfvol.

Hoe stel ik de schuursnelheid in?

Gebruik de elektronische snelheidsregelaar (4) op het gereedschap. Draai aan de knop om de snelheid aan te passen van 7000 tot 12000 omw/min, afhankelijk van het materiaal (hard/zacht hout).

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril en een stofmasker. Schuur geen natte oppervlakken. Haal de stekker uit het stopcontact voor het vervangen van papier, reiniging of afstelling. Draag geen loszittende kleding.

Welke materialen kan ik schuren met deze schuurmachine?

Het is ontworpen voor het schuren van hout, het verwijderen van roest en het schuren van staal, evenals het schuren van kunststoffen. Lees de aanbevelingen van de fabrikanten van coatings.

Hoe reinig ik het zelfklevende schuifblad?

Reinig het schuifblad regelmatig met lauw water om deeltjes te verwijderen. Voorzichtig uitwringen en plat laten drogen op een koele, droge plaats. Dit verlengt de levensduur.

Kan ik de schuurmachine zonder stofzak gebruiken?

Het wordt sterk aanbevolen de zak te gebruiken om stof op te vangen. Zonder zak kunnen fijne stofdeeltjes schadelijk zijn en het gereedschap verstoppen. De zak moet tijdens gebruik zijn geïnstalleerd.

Wat betekent de spanningsindicator?

Het lampje (7) gaat branden wanneer het gereedschap is aangesloten. Het geeft aan dat het apparaat onder spanning staat en kan starten zodra de schakelaar wordt geactiveerd. Niet aangesloten laten zonder toezicht.

Hoe onderhoud ik de schuurmachine na gebruik op glasvezel?

Gebruik op glasvezel, gips of pleisterwerk wordt afgeraden. Indien nodig, reinig het gereedschap zorgvuldig met perslucht, draag een bril en masker. Schurende deeltjes slijten de onderdelen voortijdig.

Waar vind ik reserveonderdelen voor model ERO2412VHG?

Gebruik uitsluitend originele Ryobi-onderdelen bij een erkend servicecentrum. Het gebruik van niet-conforme onderdelen kan gevaarlijk zijn. De garantie is 24 maanden.

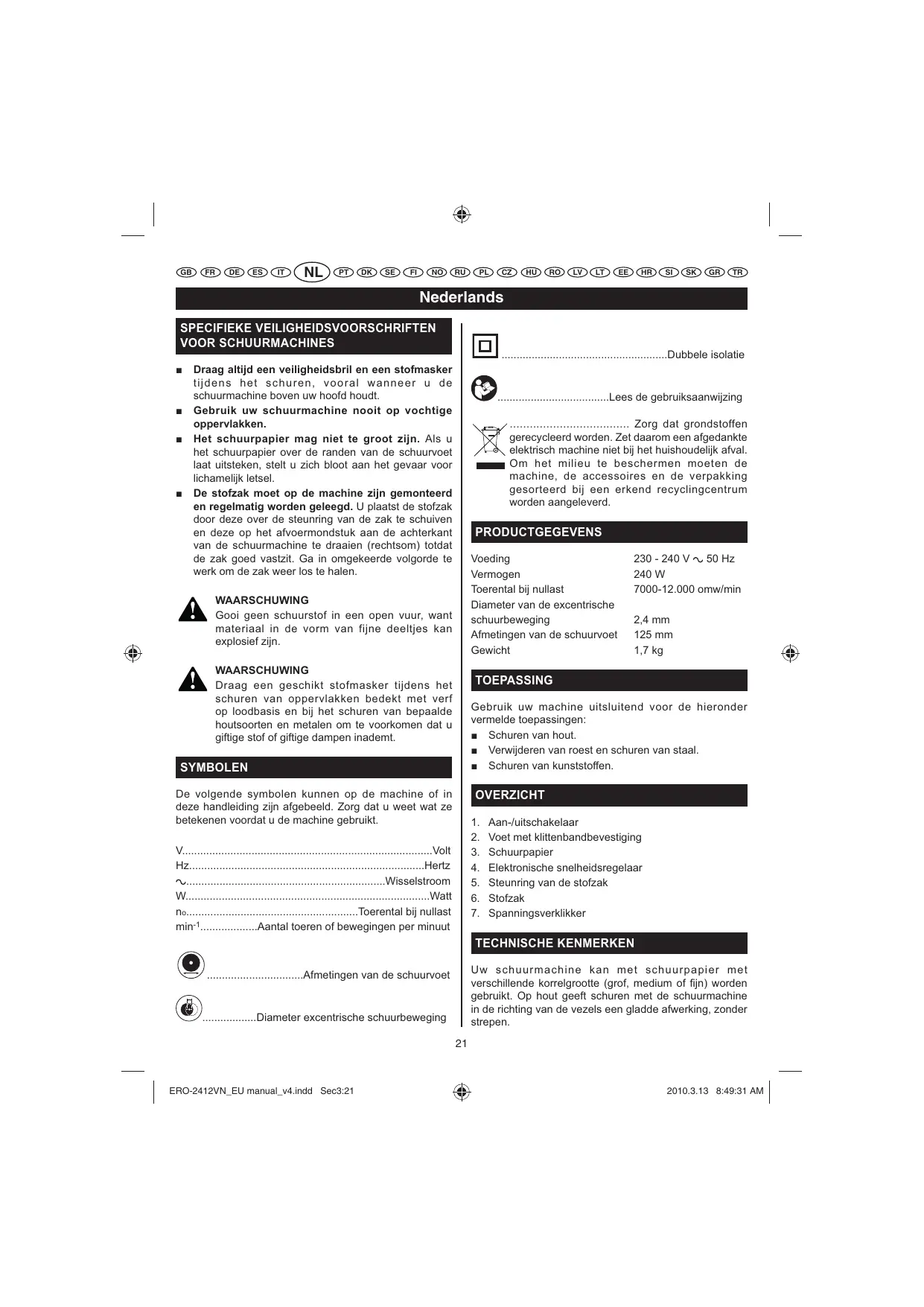

GEBRUIKSAANWIJZING ERO2412VHG RYOBI

Draag altijd een veiligheidsbril en een stofmasker tijdens het schuren, vooral wanner u de schuarmachine boven uw hoofd houdt.
- Gebruik uw schuurmachine nooit op vochtige oppervlakken.
Het schuurpapier mag Niet te groot+zijn. Als u het schuurpapier over de randen van de schuurvoet maar uitsteken, stelt u zich bloot aan het gevaar voor lichamelijk letsel.
- De stofzak要去 op de machine zijn gemonteerd en regelmatig worden geleegd. U staat de stofzak door.Deze over de steunring van de zak te schuiven en deze op het afvoermondstuk aan de achterkant van de schuermachine te draaien (rechtsom) totdat de zak goed vastzit. Ga in omgekeerde volgorde te werk om de zak waar los te halen.

WAARSCHUWING

Gooi geen schuurstof in een open vuur, want materiaal in de vorm van fjne deeltjes kan explosief zich.

WAARSCHUWING

Draag een geschikt stofmasker tijdens het schuren van oppervlakken bedekt met verf op loodbasis en bij het schuren van bepaalde houtsoorten en metalen om te voorkomen dat u giftige stof of giftige dampen inademt.

SYMBOLEN

De volgende symbolen können op de machine of in\ deze handleiding zich aufgebeeld. Zorg dat u weet wat ze\ beteken voordat u de machine gebruikt.

V. Volt

Hz. Hertz

Wisselstroom

W. Watt

no. Toerental bij nullast min-1. Aantal toeren of bewegingen per minut

....Afmetingen van de schuurvoet

Diameter excentrische schuurbeweging

.Dubbele isolatie

Lees de gebruiksaanwijzing

Zorg dat grondstoffen gerecycleerd worden. ZetARAOMe anafgedankte elektrisch machine Niet bij het huishoudelijk afval. Om het milieu te beschermen要去en de machine, de accessoires en de vergpakking gesorteerd bij een erkend recyclingcentrum worden aangeleverd.

PRODUCTGEGEVENS

Voeding 230 - 240 V ~ 50 Hz

Vermogen 240 W

Toerental bij nullast 7000-12.000 omw/min

Diameter van de excentrische

schurbeweging 2,4 mm

Afmetingen van de schuurvoet 125 mm

Gewicht 1,7 kg

TOEPASSING

Gebruik uw machine uitsluitend voor de hieronder vermelde toepassingen:

Schuren van hout.
Verwijderen van roest en schuren van staal.
Schuren van kunststoffen.

OVERZICH

1. Aan-/uitschakelaar
2. Voet met klittenbandbevestiging
3. Schuurpapier
4. Elektronische snelheidsregelaar
5. Steunring van de stofzak
6. Stofzak
7. Spanningsverklikker

Uw schuurmachine kan met schuurpapier met verschillende korrelgrootte (grof, medium of fijn) worden gebruikt. Op hout geeft schuren met de schuurmachine in de richting van de vezels een gladde afwerking, zonder strepen.

Nederlands

De schuurmachine is uitgerust met een handgreep waarmee u de machine goed en zeer comfortabel kutv vasthoden. Daarom loopt u minder kans om vermoeid te raken bij langdurig gebruik. Er is een stofafzuisysteme ingebouwd in de schuurmachine. Het stof worden afgezogen via de gaten in het schuurpapier en de schuurvoet (zie afb.2).

Maak uzelf eerst vertrouwd met alle functies en specifieke kenmerken wat betreft de veriligheid van de machine voordat u de schuurmachine gaat gebruiken.

AAN/-UITSCHAKELAAR (1)

Deze schuurmachine is uitergerust met een eenvoudige aan-/uitschakelaar. Om de schuurmachine AAN te zetten, duwt u de schakelaar hier links (,ON^)

Om de schuurmachine UIT te zetten, duwt u de schakelaar waar rechts (, OFF^ )

Met de elektronische snelheidsregelaarkest u de schuursnelheid afstellen alaar gelang het type oppervlak dat u wilt schuren (van grof en stug bouwhout tot zacht finerhout).

WAARSCHUWING

Laat uw waakzaamheid Niet verslappen als u eenmaal vertrouwd bent geraakt met uw schuirmachine. Vergeet Niet dat een seconde onoplettendheid voldoende is om ernstig letsel teveroorzaken.

BEDIENING

WAARSCHUWING

De stekker van de schuurmachine mag Niet in het stopcontact zitten als u onderden monteert, afstellingen wijzigt, schuurpapier verwijdert of bevestigt, de machine schoonmaakt of klaar bent met u werk. Wanner de stekker van de schuurmachine uit het stopcontact is getrokken, bestaat er geen gevaar meer dat de machine ongewild in werking treedt, wat ernstig letsel zou kunden verroorzaken.

SCHUURPAPIER BEVESTIGEN (afb. 5)

Controleer de goede staat van het schuurpapier voordat u het bevestigt. Gebruik GEEN beschadigd of geschued schuurpapier.

Trek de stekker van uw schuurmachine uit het stopcontact.

WAARSCHUWING

Als de stekker van de schuurmachine Niet uithet stopcontact is getrokken, kan de machine ongewild in werking treden en ernstig lichamilijk letsel verooorzaken.

Trek het versleten schuurpapier los om het teervangen.
- De gaten in het schuurpapier en de gaten in de schuurvoet要去en zijn uitgelijnd anders werkt het stofafzuisystemeert.

Opmerking: Gebruik de schuurmachine nicht zonder schuurpapier. Dit zou de voet können beschaden.

Let op dat u met uw hand de ventilatieopengingen nicht afdekt.

SCHUREN (afb.1)

WAARSCHUWING

Klem het werkstuk zo nodig vast, anders bestaat de kans dat het那儿 u toe worden geslingerd en ernstig letsel veroorzaakt.

Houd de schuurmachine op een redelijkke afstand van uw lichaam en van het werkstuk. Om de schuurmachine aan te zetten plaatst u de schakelaar op „ON“ en wacht u tot de motor zijn maximumsnelheid heeft bereikt. Breng de schuurmachine langzaam maar het werkstuk. Maak langzame en regelmatig bewegingen—heen-en-weer.

Forceer de machine NIET. Het gewicht van de schuirmachine oeffent voldoende druk op het werkstkutuit. Laat de schuirmachine en het schuurpapier al het „werk" doen. Als u zich ook op de schuirmachine zou gaan drukken,.gaat de motor langzamer draaien, raakt het schuurpapier sneller versleten en worden de schuursnelheid aanzienlijk lager. Bovendien raakt de motor overbelast door overmatige druk en kan door oververhitting beschadigen, wat schadelijk is voor de goede werkung van de machine.

Opgelet: door de wrijvingswarmte kan het vernis of de lak waarmee het hout bedekt is, zicht worden. Zorg ervoor dat u Niet te lang op hetzelfde deel van het werkstuk blijft schuren,,ondat de schurende werkking van de schuirmachine binnen korteijd diep in het materiaal kan insliijen en onregelmatige plekken veroorzaakt.

Nederlandss

BEDIENING

WAARSCHUWING

Draag geen wijde kleding of sieraden die in de bewegende delen beklemd können raken,aangezieten dit ernstiglichlemiek letsel kan veroorzaken. Houd uw hoofd op redelijke afstand van de schuirmchine en de werkzone om te voorkomen dat uwhaar wordt megetrokken in de schuirmachine, aangezieren dit ernstiglichemiek letsel kan veroorzaken.

EXCENTRISCHE BEWEGING (afb. 2)

De excentrische beweging is ideaal voor snelleschuuracties (oude deklagen verwijderen, ruw hout polijsten, afschuren tot een bepaalde dikte) en voorafwerken (een oppervlak voorbereiden voor schilderen).

Het schuurpapier beweegt met hoge snugelheid in kleine cirkels, waardoor de schuirmachine zeer mobiel is.

WAARSCHUWING

De ophoping van stof na het schuren van oppervlakken die bedekt zich met zeer ontv Lambare producten zoals polyurethaan, lignolie, enz. kan de stofzak of andere delen van de schuermachine doe ontvlammen en op die manier brand veroorzaken. Maak de stofzak regelmatig leeg om het gevaar van brand te verkleinen. Leeg de zak als u de schuermachine opbergt of voor eenigeijd Niet gebruikt. Lees zorgvuldig de aanbevelingen van de producenten van verf en coatings.

STOFOPVANGSYSTEEM GEBRUIKEN

Met behulp van de stofzak kunt u het stof opvangen dat ontstaat bij het schuren. Het stof worden aangezogen door de gaten in de schuurvoet en verzameld in de stofzakijdens het schuren.

STOFZAK MONTEREN (afb. 3)

Ga als volgt te werk om de stofzak te monteren:

Trek de stekker van de schuurmachine uit het stopcontact.

WAARSCHUWING

Als u de stekker van de schuurmachine Niet uit het stopcontact trekt, kan de machine ongewild in werkung treden en ernstig lichamelijk letsel veroorzaken.

Steek de steunring van de stofzak op het

afvoermondstuk dat zich op de schuurmachine bevindt.

STOFZAK LEGEN (afb. 4)

Voor een efficiente stofafzuiig dient u de zak te legen als deze halvol is. Dit zorgt voor een betere luchtcirculatie in de zak. Leeg de stofzak na elke schuurklus en voordat u de machine opbergt en maak de zak waar bij zorgvuldig schoon.

Ga als volgt te werk om de stofzak te legen:

Trek de stekker van de schuurmachine uit het stopcontact.

WAARSCHUWING

Als u de stekker van de schuurmachine Niet uit het stopcontact trekt, kan de machine ongewild in werkung treden en ernstig lichamelijk letselveroorzaken.

Haal de steunring van de stofzak van de schuurmachine.
Haal de stofzak van de steunring.
Schud de zakuit om hem te legen.
Bevestig de zak daarna weeer op de steunring.
Steek de steunring van de zak op het afvoermondstuk.

SPANNINGSVERKLIKKER

De machine is voorzien van een spanningsverklikker (7) die gaat branden zodia de machine is aangesloten.

Dit controleampje dient om u te waarschuwen dat de machine onder spanning staat en dat de machine gaat werken zodra u op de schakelaar drukt.

ONDERHOUD

WAARSCHUWING

De stekker van de schuurmachine mag Niet in het stopcontact zitten als u onderdelen monteert, afstellingen wijzigt, de machine schoonmaakt of klaar bent met u werk. Trek de stekker van uw machine uit het stopcontact om te voorkomen dat het ongewild in werkking treedt, wat ernstig letsel tot gezolg kan hebben.

WAARSCHUWING

Bij reparaties mogen uitsluitend originene Ryobi reserveonderdelen worden gebruikt. Het grabuik van andere onderdelen kan gevaar opleveren of het product beschadigen.

Nederlands

ONDERHOUD

ALGEMENE VOORSCHRIFTEN

Gebruik geen oplosmiddelen om de kunststof onderdelen te reinigen. De meeste kunststoffen können worden beschadigd door de in de handel zijnde oplosmiddelen. Gebruik een schon doeok om vuil of stof te verwijderen.

WAARSCHUWING

Laat de kunststof delen nooit in aanraking komen met remvloeistof, benzine, petroleumproducts, kruipolie, enz. Deze producten bevatten namelijk chemicalien die de kunststof konnen beschadigden, broos maken oantasten.

Gereedschap dat voor bewerkung van glasvezeldelen, gipsplaten of bekledingsplaten worden gebruikt, loopteer risico om voortijdig te sijnten of defect te raken.

De schuurdeeltjes die uit deze materialen ontstaan, hebben een zeer schurende werkung op bepaalde onderdelen van elektrisch gereedschap, zoals overbrengingen, borstels, schakelaars, enz. Het gebruik van een machine voor glasvezelmaterialial, bekledingsplaten, bouwpleister of gips worden darom sterk afgeraden. Als u dit soort materialen toch moet schuren, is het uiterst belangrijk om de schuirmachine regelmatinig met perslucht te reinigen.

WAARSCHUWING

Draag.altijd eenveiligheidsbril ofeen beschembril met zijschotjes wonneer u met elektrisch gereedschap werkt of wonneer u het met perslucht schoon blaat. Draag ook een gelaatsmasker of een stofmasker als er bij de werkzaamheden stofdeeltjes vrijkommen.

SMERING

Alle lagers van deze machine zijn met een hoeveelheid hoogwaardig smeermiddel gesmeerd die bij normaal gebruik voldoende is voor de hele levensduur van deze machine. Extra smering is dus nicht nooodzakelijk.

Maak de schuurzolen regelmatig schoon om hun levensduur te verlengen en optimale resultaten te behouden. U=knt alle onterechtigheden verwijderenden door de losse zool af te spoelen met lauw water.

Nadat u de zool heeft gereinigd, wringt u hem een beetjeuit om het overtollige water te verwijderen en legt u hemte drogen. Leg schuurzolen altijd plat weg op een koele en geventileerde plaat.

De vellen schuurpapier die bij de schuurmachine worden geleverd zich geschikt voor hergebruik. Het is waarom belangrijk om ze regelmatig te reinigen door het stof en de materiaaldeeltjes te verwijderen die zich op het oppervlak hebben opgehooptijdens de verschillende schuurbewerkingen.

Om het schuurpapier te reinigen kutn u het afschrobben met een massief stuk rubber. Daarvoort kutu bijoorbeel een schon schoenzool gebruiken.

WAARSCHUWING

Haal alkijd eerst het schuurpapier of de schuurzool van de voet van de schuurmachine af voordat u het gaat reinigen. Niet-naleving van dit voerschrift kan ernstig lichamelijk letsel veroorzaken.

MILIEUBESCHERMING

Zorg dat Gronstoffen gerecycleerd en nicht vermietig worden. U dient uw afvalstoffen geschreiben aan te bieden en oude machines, accessoires en verpakkingen in speciale bakken te deponeren of maar instanties te brengen die belast zich met de recyclering ervan. Ryobi hecht veel waarde aan milieubescheming.

Portugues

INSTRUÇOÉS DE SEGURANÇA ESPECÍCías AS LIXADEIRAS

Dit Ryobi product is gewaarborgd gegen fabricagefouten en defecte onderden vegetudende er periode van vierentwintig (24) maanden, te rekenen vanaf de officiele datum op het origineel van de door de wederverkoper aan de eindegr Bruikeruitgeschreven rekening.

Beschadigingen verroorzaakt door normale slijtage, door abnormaal of onceoorloofd gebruik of onderhoud, of door overbelasting vallen nicht onder deze garantie, evenmin als accu's, lampen, bits, snijbladen, zakken enz.

InGeVaalvelesteweringtijdengardegarantieperiode,wordu vuerzochte het NIET GEDEMONTEERDE productamen met de koopbon aan uw leverancierofaan hetechtstbijzindre Ryobi servicecentrum te sturen.

Deze garantie doet Niet af aan uw wettelijke rechten met betrekking tot defiecte producten.

GARANTIA - CONDIÇÉS

Het trilingssemissioneau dat op dit informatieblad worden gevegen, is gemeten in overeenstemming met een gestandaardiseerde test, vastgeleed in EN60745 en mag worden gebruikt om machines met elkaar te vergelijkten. Het verklaarde trilingssemissioneau geeft de hooftoepassing van het gereeschap wee. Als de machine beschoorder andere voor andere toepassingen of met andere accessoires worden gebruikt of slecht worden onderhoven, kan de trilingsemissie verschellen. Dit kan de blootstelling gedurende de gehele werkduur aanzienlijk verhogen.

Bijen een schattung van het niveau van blootstelling aan trillingen要去ek rekening worden gehogen met het aantal kerendat de machine wordenuitgeschakteeld of draait, maar nicht wordgebrukt. Dit kan het niveau van blootstelling gedurende gehele werkduur aanzienlijk verlagen. Stel bijkomendeveilghedsmaatregelen op om de gebruiker gegen te gevolgen van trillingen te beschemen: zoals onderhoud het gereedschap en de accessieres, houd de handen warm, de organiseatie van werkpatronen.

AVISO

Wij verwlaren op unsere eigen verantwoordelijkheid dat dit product voldoet aan de volgende normen of normatieve documenten: 2006/42/EC, 2004/108/EC,

EN55014-1; EN55014-2; EN61000-3-2; EN61000-3-3;
