BEDIENUNGSANLEITUNG ERO2412VHG RYOBI

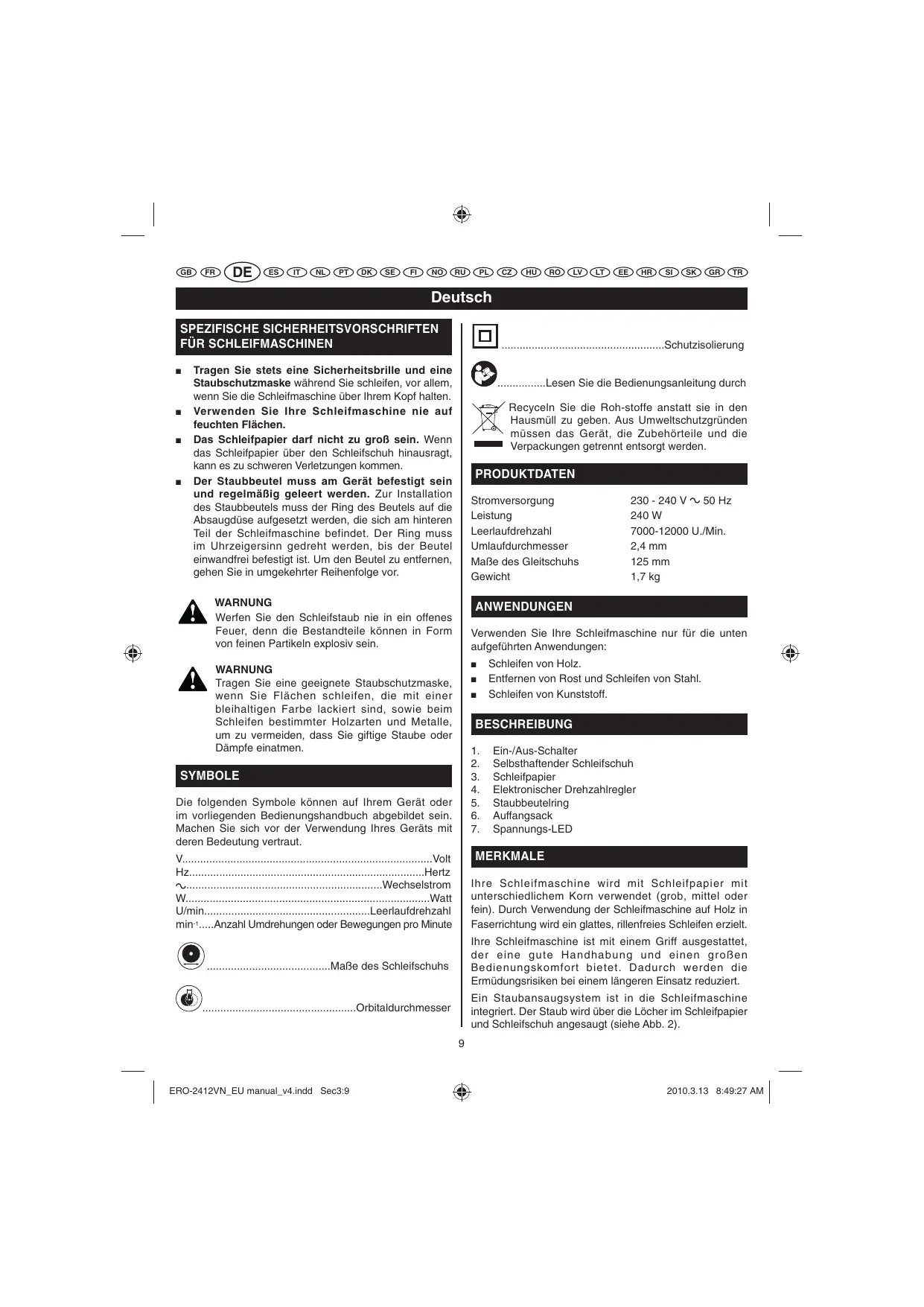

Deutsch SPEZIFISCHE SICHERHEITSVORSCHRIFTEN

FÜR SCHLEIFMASCHINEN

......................................................Schutzisolierung Tragen Sie stets eine Sicherheitsbrille und eine Staubschutzmaske während Sie schleifen, vor allem, wenn Sie die Schleifmaschine über Ihrem Kopf halten. Verwenden Sie Ihre Schleifmaschine nie auf feuchten Flächen. Das Schleifpapier darf nicht zu groß sein. Wenn das Schleifpapier über den Schleifschuh hinausragt, kann es zu schweren Verletzungen kommen. Der Staubbeutel muss am Gerät befestigt sein und regelmäßig geleert werden. Zur Installation des Staubbeutels muss der Ring des Beutels auf die Absaugdüse aufgesetzt werden, die sich am hinteren Teil der Schleifmaschine befindet. Der Ring muss im Uhrzeigersinn gedreht werden, bis der Beutel einwandfrei befestigt ist. Um den Beutel zu entfernen, gehen Sie in umgekehrter Reihenfolge vor. ................Lesen Sie die Bedienungsanleitung durch Recyceln Sie die Roh-stoffe anstatt sie in den Hausmüll zu geben. Aus Umweltschutzgründen müssen das Gerät, die Zubehörteile und die Verpackungen getrennt entsorgt werden. PRODUKTDATEN Stromversorgung Leistung Leerlaufdrehzahl Umlaufdurchmesser Maße des Gleitschuhs Gewicht WARNUNG Werfen Sie den Schleifstaub nie in ein offenes Feuer, denn die Bestandteile können in Form von feinen Partikeln explosiv sein.

50 Hz 240 W 7000-12000 U./Min. 2,4 mm 125 mm 1,7 kg ANWENDUNGEN Verwenden Sie Ihre Schleifmaschine nur für die unten aufgeführten Anwendungen:

WARNUNG Tragen Sie eine geeignete Staubschutzmaske, wenn Sie Flächen schleifen, die mit einer bleihaltigen Farbe lackiert sind, sowie beim Schleifen bestimmter Holzarten und Metalle, um zu vermeiden, dass Sie giftige Staube oder Dämpfe einatmen.

Schleifen von Holz. Entfernen von Rost und Schleifen von Stahl. Schleifen von Kunststoff. BESCHREIBUNG

SYMBOLE Die folgenden Symbole können auf Ihrem Gerät oder im vorliegenden Bedienungshandbuch abgebildet sein. Machen Sie sich vor der Verwendung Ihres Geräts mit deren Bedeutung vertraut. Ein-/Aus-Schalter Selbsthaftender Schleifschuh Schleifpapier Elektronischer Drehzahlregler Staubbeutelring Auffangsack Spannungs-LED MERKMALE V...................................................................................Volt Hz..............................................................................Hertz .................................................................Wechselstrom W.................................................................................Watt U/min.......................................................Leerlaufdrehzahl min-1.....Anzahl Umdrehungen oder Bewegungen pro Minute Ihre Schleifmaschine wird mit Schleifpapier mit unterschiedlichem Korn verwendet (grob, mittel oder fein). Durch Verwendung der Schleifmaschine auf Holz in Faserrichtung wird ein glattes, rillenfreies Schleifen erzielt. .........................................Maße des Schleifschuhs Ihre Schleifmaschine ist mit einem Griff ausgestattet, der eine gute Handhabung und einen großen Bedienungskomfort bietet. Dadurch werden die Ermüdungsrisiken bei einem längeren Einsatz reduziert. ...................................................Orbitaldurchmesser Ein Staubansaugsystem ist in die Schleifmaschine integriert. Der Staub wird über die Löcher im Schleifpapier und Schleifschuh angesaugt (siehe Abb. 2).

Bevor Sie Ihre Schleifmaschine verwenden, sollten Sie sich mit allen Funktionen und besonderen Sicherheitsvorschriften vertraut machen.

EIN-/AUS-SCHALTER (1) Diese Schleifmaschine ist mit einem einfachen Ein-/AusSchalter ausgestattet. Drücken Sie den Ein-/Aus-Schalter zum EINSCHALTEN der Schleifmaschine nach links ("ON"). VORSICHTSMASSNAHMEN BEDIENUNG Drücken Sie den Ein-/Aus-Schalter zum AUSSCHALTEN der Schleifmaschine nach rechts ("OFF"). BEI DER ACHTUNG Achten Sie darauf, dass Ihre Hand sich nicht auf den Belüftungsschlitzen befindet. ELEKTRONISCHER DREHZAHLREGLER (4) Dank dem elektronischen Drehzahlregler können Sie die Schleifgeschwindigkeit je nach Art der zu schleifenden Fläche (schweres Bauholz und gegen empfindliches Furnierholz resistent) einstellen. SCHLEIFEN (Abb. 1) WARNUNG Wenn das Werkstück nicht fixiert ist, kann es in Richtung des Bedieners geschleudert werden und schwere Verletzungen verursachen. WARNUNG Bleiben Sie, auch nachdem Sie sich mit Ihrer Schleifmaschine vertraut gemacht haben, stets wachsam. Denken Sie daran, dass nur ein Bruchteil einer Sekunde genügen kann, um eine schwere Verletzung zu verursachen. Halten Sie Ihre Schleifmaschine vor ihrem Körper und in ausreichendem Abstand von Ihrem Körper und dem Werkstück. Stellen Sie den Ein-/Aus-Schalter Ihrer Schleifmaschine auf "ON” und warten Sie, bis der Motor seine maximale Drehzahl erreicht hat. Setzen Sie Ihre Schleifmaschine langsam am Werkstück an. Führen Sie langsame und regelmäßige Hin- und Herbewegungen aus. BETRIEB WARNUNG Ihre Schleifmaschine darf niemals angeschlossen sein, wenn Sie Teile montieren, Einstellungen vornehmen, ein Schleifpapier entfernen oder einsetzen, wenn Sie Ihr Gerät reinigen oder nicht verwenden. Durch Abziehen des Netzsteckers der Schleifmaschine wird vermieden, dass das Gerät versehentlich eingeschaltet wird und schwere Körperverletzungen ausgelöst werden. Wenden Sie KEINEN zu großen Druck auf Ihr Gerät aus. Das Gewicht der Schleifmaschine übt einen ausreichenden Druck auf das Werkstück aus. Die gesamte "Arbeit" wird von der Schleifmaschine und vom Schleifpapier ausgeführt. Das Ausüben von zusätzlichem Druck führt zu einer Verlangsamung des Motors, das Schleifpapier nutzt schneller ab und die Schleifgeschwindigkeit wird erheblich reduziert. Außerdem kann ein zu großer Druck zu einer Überlastung des Motors und Überhitzung führen, die den Motor beschädigen und den einwandfreien Betrieb der Maschine beeinträchtigen können.

EINSATZ DES SCHLEIFPAPIERS

Prüfen Sie den Zustand des Schleifpapiers bevor Sie es einsetzen. Verwenden Sie KEIN defektes oder gerissenes Schleifpapier.

Entfernen Sie das abgenutzte Schleifpapier, um es auszuwechseln. Die Löcher im Schleifpapier und auf dem Schleifschuh müssen so ausgerichtet werden, dass der Staub nach außen abgeleitet werden kann. Hinweis: Verwenden Sie die Schleifmaschine NICHT ohne Schleifpapier. Dies würde zu einer Beschädigung des Schleifschuhs führen. Achtung: Die auf Grund der Reibung entstehende Wärme kann den Lack- oder Harzbelag des Holzes aufweichen. Achten Sie darauf, dass Sie nicht zu lange auf dem selben Bereich des Werkstücks schleifen, denn die Schleifaktion der Schleifmaschine kann das Material schnell abnutzen und zu einem unregelmäßigen Schleifen führen. Ziehen Sie den Netzstecker Ihres Schleifgeräts ab. WARNUNG Wenn der Netzstecker der Schleifmaschine nicht abgezogen wird, kann es zu einem unbeabsichtigten Einschalten des Geräts kommen und dies kann schwere Körperverletzungen herbeiführen.

Deutsch sichtigten Einschalten des Geräts kommen und dies kann schwere Körperverletzungen herbeiführen. BETRIEB WARNUNG Tragen Sie keine weiten Kleidungsstücke und Schmuckstücke, die sich in den beweglichen Teilen verfangen und schwere Körperverletzungen auslösen können. Halten Sie Ihren Kopf in ausreichendem Abstand von der Schleifmaschine und dem Arbeitsbereich, um zu vermeiden, dass sich Ihre Haare in der Schleifmaschine verfangen, denn dies kann zu schweren Verletzungen führen.

ENTLEEREN DES STAUBBEUTELS (Abb. 4) Um eine höhere Effizienz zu gewährleisten, sollten Sie den Staubbeutel leeren, sobald er zur Hälfte gefüllt ist. Dies ermöglicht eine bessere Luftzirkulation im Innern des Beutels. Leeren und reinigen Sie den Staubbeutel nach jeder Schleifoperation und vor dem Aufräumen der Schleifmaschine gründlich. Gehen Sie wie folgt vor, um den Staubbeutel zu leeren: EXZENTRISCHE BEWEGUNG (Abb. 2) Die exzentrische Bewegung eignet sich ausgezeichnet für schnelle Schleifaktionen (Entfernung alter Beläge, Schleifen von Rohholz, Egalisieren von Flächen mit einer gegebenen Stärke) und Endbearbeitungen (Vorbereiten einer Fläche vor der Lackierung). Das Schleifpapier führt kleine Kreise mit hoher Geschwindigkeit aus und dies bewirkt eine große Mobilität der Schleifmaschine.

Ziehen Sie den Netzstecker der Schleifmaschine ab. WARNUNG Wenn der Netzstecker der Schleifmaschine nicht abgezogen wird, kann es zu einem unbeabsichtigten Einschalten des Geräts kommen und dies kann schwere Körperverletzungen herbeiführen. WARNUNG Die Staubanhäufung die beim Schleifen von Flächen mit einem Belag aus hoch entzündlichen Produkten entsteht (wie z. B. Polyurethan, Leinöl, usw.), kann zu einer Entzündung des Staubbeutels oder anderer Teile der Schleifmaschine führen und dadurch einen Brand auslösen. Zur Verringerung der Brandrisiken müssen Sie den Staubbeutel regelmäßig leeren. Bevor Sie Ihre Schleifmaschine aufräumen oder wenn Sie sie für eine bestimmte Zeit nicht verwenden, muss der Beutel geleert werden. Lesen Sie die Empfehlungen der Belaghersteller gründlich durch.

Entfernen Sie den Ring des Staubbeutels von der Düse der Schleifmaschine. Entfernen Sie den Staubbeutel von seinem Ring. Schütteln Sie den Staubbeutel aus, um ihn zu entleeren. Befestigen Sie den Beutel erneut am Ring. Setzen Sie den Ring des Beutels wieder auf die Düse der Schleifmaschine auf. SPANNUNGS-LED Dieses Gerät ist mit einer Spannungs-LED (7) ausgestattet, die aufleuchtet, wenn das Gerät an das Stromnetz angeschlossen wird. Diese LED macht Sie darauf aufmerksam, dass das Gerät unter Spannung steht und eingeschaltet wird, sobald Sie auf den Ein-/Aus-Schalter drücken.

VERWENDUNG DER VORRICHTUNG ZUR

STAUBSAMMLUNG Mit dem Staubbeutel kann der durch die Passage der Schleifmaschine generierte Staub gesammelt werden. Der Staub wird durch die Löcher des Schleifschuhs angesaugt und im Laufe des Schleifvorgangs im Staubbeutel gesammelt. WARTUNG WARNUNG Ihre Schleifmaschine darf niemals an eine Steckdose angeschlossen sein, wenn Sie Teile montieren, Einstellungen vornehmen, Ihr Gerät reinigen oder wenn Sie es gerade nicht verwenden. Ziehen Sie den Netzstecker Ihres Geräts ab, um zu vermeiden, dass es unbeabsichtigt eingeschaltet wird, denn dies kann zu schweren Körperverletzungen führen. EINSETZEN DES STAUBBEUTELS (Abb. 3) Befolgen Sie zum Einsetzen des Staubbeutels die folgenden Anweisungen.

Setzen Sie den Ring des Staubbeutels auf die Absaugdüse, die sich auf der Schleifmaschine befindet. Ziehen Sie den Netzstecker der Schleifmaschine ab. WARNUNG Wenn der Netzstecker der Schleifmaschine nicht abgezogen wird, kann es zu einem unbeab11 ERO-2412VN_EU manual_v4.indd Sec3:11 2010.3.13 8:49:27 AM

Deutsch regelmäßig reinigen. Sie können alle Fremdkörper entfernen, indem Sie den Schleifschuh einfach mit warmem Wasser abspülen. Nachdem der Schleifschuh gereinigt wurde, trocknen Sie ihn vorsichtig und lassen ihn vollständig trocknen. Bewahren Sie die Schleifschuhe stets flach liegend an einem trockenen und kühlen Ort auf. WARTUNG WARNUNG Bei einer Reparatur dürfen nur Originalersatzteile von Ryobi verwendet werden. Die Verwendung von anderen Teilen kann zu einer Gefährdung führen oder Ihr Gerät beschädigen.

REINIGUNG DER SCHLEIFPAPIERE

ALLGEMEINE ANWEISUNGEN Die mit Ihrer Schleifmaschine gelieferten Schleifpapiere sind wiederverwendbar. Sie müssen daher regelmäßig gereinigt werden, um den Staub und die Partikel zu entfernen, die sich bei den verschiedenen Schleifoperationen auf der Fläche ansammeln können. Verwenden Sie keine Lösungsmittel zum Reinigen der Kunststoffteile. Die meisten Kunststoffe können durch im Handel erhältliche Lösungsmittel beschädigt werden. Verwenden Sie einen sauberen Lappen für die Reinigung von Verschmutzungen, Staub usw. Reiben Sie die Schleifpapiere zur Reinigung mit einem kompakten Kautschukblock ab. Sie können hierfür beispielsweise eine saubere Schuhsohle verwenden. WARNUNG Lassen Sie niemals Bremsflüssigkeit, Benzin, Produkte auf Petroleumbasis, eindringende Öle usw. mit den Kunststoffelementen in Kontakt kommen. Diese chemischen Produkte enthalten Substanzen, die den Kunststoff beschädigen, schwächen oder zerstören können. WARNUNG Entfernen Sie das Schleifpapier oder den Schleifschuh vor der Reinigung stets vom Schuh der Schleifmaschine. Die Missachtung dieser Vorschrift kann zu schweren Körperverletzungen führen. Elektrische Geräte, die an Glasfasermaterial, Gipsplatten und Verkleidungsplatten verwendet werden, haben die Tendenz schneller abzunutzen und vorzeitig Defekte aufzuweisen. Die Späne und Sägespäne von diesen Materialien haben für die Teile von elektrischen Geräten, wie Zahnräder, Bürsten, Schalter usw. eine sehr abrasive Wirkung. Von einer längeren Verwendung eines Geräts an Glasfaser, Verkleidungsplatten, Spachtelmasse oder Gips wird daher dringend abgeraten. Falls Sie dennoch diese Art von Materialien schleifen, müssen Sie Ihre Schleifmaschine unbedingt mit Druckluft reinigen. UMWELTSCHUTZ Rohstoffe dürfen nicht in den Abfall geworfen werden, sondern müssen dem Recyclingsystem zugeführt werden. Trennen Sie Ihre Abfälle und entsorgen Sie abgenutzte Geräte, Zubehör und Verpackungen über die entsprechenden Recycling-Container. Ryobi engagiert sich für den Umweltschutz. WARNUNG Tr a g e n S i e b e i d e r Ve r w e n d u n g e i n e s elektrischen Geräts oder Reinigung des Geräts mit einem Luftstrahl stets eine Sicherheitsbrille oder eine Brille mit Seitenblende. Wenn bei der Arbeit Staub entsteht, müssen Sie ebenfalls einen Gesichtsschutz oder eine Maske tragen. SCHMIERUNG Alle Kugellager dieses Werkzeugs wurden mit einer ausreichenden Menge von hochwertigem Schmiermittel geschmiert, das für die gesamte Lebensdauer des Geräts bei normalen Nutzungsbedingungen ausreichend ist. Es ist daher keine zusätzliche Schmierung erforderlich.

REINIGUNG DER SCHLEIFSCHUHE

Um eine lange Lebensdauer und optimale Effizienz der Schleifschuhe zu gewährleisten, müssen Sie diese

Für alle Ryobi-Produkte gilt eine Garantie gegen Material- und Verarbeitungsfehler für einen Zeitraum von vierundzwanzig (24) Monaten ab dem Datum der vom Wiederverkäufer für den Endbenutzer ausgestellten Originalrechnung. Fehler, die auf Grund einer normalen Abnutzung, einer unberechtigten oder falschen Wartung oder Handhabung oder durch eine Überbelastung auftreten, sind von der Garantie ausgeschlossen. Dies gilt auch für Zubehörteile wie Batterien, Glühbirnen, Sägeblätter, Ansatzstücke, Beutel usw. Senden Sie das Produkt im Fall eines Defekts innerhalb des Garantiezeitraumes in NICHT ZERLEGTEM Zustand zusammen mit dem Kaufnachweis an Ihren Händler oder Ihr nächstes RyobiKundendienstzentrum zurück. Diese Garantie hat keine Auswirkungen auf Ihre gesetzlichen Rechte in Bezug auf fehlerhafte Produkte.

WARNUNG Der in diesem Informationsblatt genannte Schwingungspegel wurde entsprechend dem standardisierten Test von EN60745 gemessen und kann benutzt werden um das Werkzeug mit anderen zu vergleichen. Er kann benutzt werden, um eine vorausgehende Einschätzung der Exposition durchzuführen. Der genannte Schwingungspegel repräsentiert den Haupteinsatzbereich des Werkzeugs. Jedoch kann das Werkzeug für verschiedene Einsatzbereiche benutzt werden. Mit unterschiedlichen Zusatzgeräten oder bei schlechter Wartung kann der Schwingungspegel unterschiedlich sein. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit signifikant erhöht werden. Bij een schatting van het niveau van blootstelling aan trillingen moet ook rekening worden gehouden met het aantal keren dat de machine wordt uitgeschakeld of draait, maar niet wordt gebruikt. Dit kan het niveau van blootstelling gedurende de gehele werkduur aanzienlijk verlagen. Stel bijkomende veiligheidsmaatregelen op om de gebruiker tegen de gevolgen van trillingen te beschermen: zoals onderhoud het gereedschap en de accessoires, houd de handen warm, de organisatie van werkpatronen.

Eine Einschätzung der Exposition zu Schwingungen sollte auch die Zeiten wenn das Werkzeug ausgeschaltet ist, oder wenn es angeschaltet aber nicht in Betrieb ist, in Betracht ziehen. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit signifikant reduziert werden. Identifizieren Sie zusätzliche Sicherheitsmaßnahmen um die Bedienungsperson vor den Effekten der Schwingungen zu schützen, wie zum Beispiel: Das Werkzeug und Zusatzgeräte warten, Hände warmhalten und Organisation der Arbeitszeiten.

KONFORMITÄTSERKLÄRUNG
