GEBRUIKSAANWIJZING DM210A GREENLEE

U要去 alle instructies en veiligheidsinformatie in deze gebruiksaanwijzing lezen en begrijpen voor u met of aan dit toestel werkt.

Registreer uw toestel op www.greenlee.com

Beschrijving

De Greenlee DM-200A, DM-210A en DM-510A digitale multimeters (of universehelmeters) zijn handtestapparaten waarmee de volgende metingen können worden uitgevoerd: AC en DC voltage, wissel- en gelijkstroomsterkte, freiagentie en watstand. U kunt er ook diodes mee controleren en de continuiteit verifieiren. Een optionele optisch geisoleerde computerinterface met software vergemakkelijkt het optekenen van meetresultaten van de meter maar een computer.

Andere speciale functies en mogelijkheden waarover alle meters beschikken zijn:

• LCD met darüberverlichting voor het lezen bij beperkte verlichting.
• Beep-Jack™ pieptoon en een foulmeling op deLCD waarschuwen de gebruiker als de meetkabel op de mA/μA of A-ingangsklem is aangesloten en de keuzeschakelaar nicht in de mA/μA of A-stand staat.
• Mogelijkheid om contactloos of met een enkele voeler voltages te meten.
• Staafdiagramdisplay dat sneller reageert dan het numerieke display — handig voor het detecteren van defecte contacten, klikken van potentiometers en signaltieken.
  Relatieve-nulwaardemodus
• Meetgegevens bevriezen.
• Mogelijkheid om automatische uitschakeling te selecteren.

De DM-210A en DM-510A multimeters bieden de volgende bijkomende meetmogelijkheden: temperatuur (alleen K-type thermo-elementen) en elektrische capaciteit.

De DM-510A multimeter heegt een AutoCheck™ functie voor automatische selectie van AC voltage, DC voltage en watstand met lage ingangsimpedantie om "echo"-voltages uit te sluiten. De DM-510A hebft verder een piekregistratiefunctie voor het vastleggen van spannings- of stroomsignaalpieken en een optekenfunctie voor het opslaan van maximum- en minimumwaarden. De DM-510A meet de feitelijke RMS-waarde.

Veiligheid

Veiligheid is essentieel bij het gebruik en onderhoud van uw Greenlee gereedschap en toestellen. In deze gebruiksaanwijzing en via markeringen op het toestel krijgt u informatatie voor het vermijden van gevaarlijke situatuies en het voorkomen van een onveilig gebruik van dit instrument. Leef altijd de verstrekte veiligheidsinformatatie na.

Doel van deze gebruiksaanwijzing

Deze gebruiksaanwijzing is bedoeld om alle personeelsleden vertrouwd te make n met de procedures voor een veilig gebruik en onderhoud van de Greenlee DM-200A, DM-210A en DM-510A digitale multimeters.

Zorg ervoor dat deze gebruiksaanwijzing algtd door alle personeelsleden kan worden geraadpleegd. Op verzoek kunt u Gratis extra exemplaren van de gebruiksaanwijzing krijgen bij www.greenlee.com.

Dit product nicht weglooien!

Voor informatatie over recycling, bezoek www.greenlee.com.

Belangrijke veiligheidsinformatie

SYMBOL VOOR BELANGRIJKE VEILIGHEIDSINFORMATIE

Dit symbolism worden gebruikt om uw aandacht te vestigen op gevaarlijke situatuies en vormen van onveilig gebruik die tot verwondingen of beschadiging zouden konnen leiden. De waarschuwingsterm geeft de ernst van het gevaar aan, zoals hieronder gedefinieel. In de tekst die op de waarschuwingstern volgt, vindt u informatie voor het voorkomen of vermijden van de gevaarlijke situatie.

△GEVAAR

Direct gevaarlijke situatuies die, wanner ze nicht worden vermeden, ZEKER tot ernstige verwondingen leiden of dodelijk+zijn.

WAARSCHUWING

Gevaarlijke situations die, wanneer ze nicht worden vermeden, MOGELIJK tot ernstige verwondingen leiden of dodelijk+zijn.

▲LET OP

Gevaarlijke situations of vormen van onveilig gebruik waar bij het, indien ze Niet worden vermeden, NIET UITGESLOTEN is dat ze tot ernstige verwondingen of beschadiging leiden.

WAARSCHUWING

U moet deze gebruiksaanwijzing lezen en begrijpen voor u met of aan dit toestel werk. Het Niet begrijpen van hoe dit instrument op een veilige manier要去 worden gebruikt kan leiden tot een ongeval met ernstige verwondingen of de dood tot gevolg.

WAARSCHUWING

Gevaar voor elektrische schokken:

Contact met onder stroom staande stroomkringen kan leiden tot ernstige verwondingen of dodelijk+zijn.

Alle specificaties zijn nominaal en können veranderen wonneer verbeteringen worden aangebracht aan het ontwerp. Greenlee Textron Inc. kan nicht aansprakelijk worden gesteld voor schade die voortvloeit uit het verkeerd gebruik of misbruik van zich producten.

Gedeponerd handelsmerk: de kleur groen voor elektrische testapparatuur is een gedeponeerd handelsmerk van Texron Innovations Inc.

AutoCheck en Beep-Jack zichn handelsmerken van BTC.

Microsoft en Windows zijn gedeponeerde handelsmerken van Microsoft Corporation.

GOOI DEZE HANDLEIDING NIET WEG

Belangrijke veiligheidsinformatie

WAARSCHUWING

Gevaar voor elektrische schokken of brand:

Stel dit toestel nicht bloot aan regen of vocht.
- Gebruik dit toestel nicht als het nat of beschadigd is.
- Gebruikmeetkabels en accessoires die geschikt zijn voor de toepassing. Controlleroor voor welke categorie en welt voltage de meetkabel of het accessoire is goedgekeurd.
- Inspector de meetkabels of het accessoire voor gebruik. Zij要去en schoon en droog� en de isolatie moet in goede staat verkeren.
- Gebruik dit toestel alleen voor de toepassing waarvoor het door de fabrikant is bedoeld en zoals in deze gebruiksaanwijzing beschreven. Elk ander gebruik kan afbreuk doeen aan de door het toestel geboden bescherming.

Het Niet naleven van deze waarschuwingen zou hunnen leiden tot ernstige verwondingen of dodelijk hunnen zich.

WAARSCHUWING

Gevaar voor elektrische schokken:

• Zet nicht meer dan het nominale voltageCUSen twee ingangsklemmen of tussen een ingangsklem en de aarding.
• Maak geen contact met de uiteinden van de meetkabels of een Niet-geisoleerd deel van het accessoire. Het Niet naleven van deze waarschuwingen zou hunnen leiden tot ernstige verwondingen of dodelijk hunnen zich.

WAARSCHUWING

Gevaar voor elektrische schokken:

• Gebruik dit toestel nicht met open behuizing.
• Voor u de behuizing opent, verwijdert u de meetkabels van het circuit en zet u het toesteluit.

Het Niet naleven van deze waarschuwingen zou hunnen leiden tot ernstige verwondingen of dodelijk hunnen zich.

WAARSCHUWING

Gevaar voor elektrische schokken:

De zekeringen vormen een wezenlijk onderdeel van de overspanningsbeveiliging. Wanner een zekering要去 worden verrangen, raadpleegt u "Specifications" voor het correcte type, de correcte grootte en capacititeit. Wanner u een ander type zekering gebruikt, is de overspanningsbeveiligingsclassificatie van het toestel Niet longer geldig.

Het Niet naleven van deze waarschuwing zou hunnen leiden tot ernstige verwondingen of dodelijk hunnen zich.

Belangrijke veiligheidsinformatie

WAARSCHUWING

Gevaar voor elektrische schokken:

• Tenzij u een voltage, stroom of freiertie aan het meten bent, schakelt u het toestel uit en sluit u de stroomtoevoer af. Zorg ervoor dat alle condensatoren ontladen zich. Er mag geen voltageeer aanwezig zich.
• Zet de keuzeschakelaar in de correcte stand en sluit de meetkabels zo aan dat beiden elementen voldoen aan de vereisten voor de bedoelde meting. Een onjuiste instelling van de keuzeschakelaar of onjuiste aansluitingen konnen leiden tot het doorbranden van een zekering.
• Het gebruik van dit toestel in de onmiddelijkke omgeving van apparaten die elektromagnetische interferentie veroorzaken, kan leiden tot onstabile of onnauwkeurige meetwaarden.

Het Niet naleven van deze waarschuwingen zou kuren leiden tot ernstige verwondingen of dodelijk kuren zich.

▲LET OP

Gevaar voor elektrische schokken:

Verander Niet van meetfunctie terwijl de meetkabels op een onderdeel of circuit zich aangesloten.

Het Niet naleven van deze voorzorgsmaatregel zou eventuele kuren leiden tot verwondingen en kan schade aan het toestel veroorzaken.

▲LET OP

Gevaar voor elektrische schokken:

Gebruik het meettoestel zich om voltages te meten in circuits die beschadigd of geactiveerd zonden können worden door de lage ingangsimpedantie van de AutoCheck™ modus (ondeveer 2,5 kΩ en 120 pF).

Het Niet naleven van deze voorzorgsmaatregel zou eventueel hunnen leiden tot verwondingen en kan schade aan het toestel veroorzaken.

▲LET OP

Gevaar voor elektrische schokken:

• Probeer nicht om dit toestel te repareren. Het bevat geen onderdelen die door de gebruiker können worden hersteld.
• Stel het toestel Niet bloot aan extreme temperatures of hoge vochtigheid. Zie de "Specifications".

Het Niet naleven van deze voorzorgsmaatregelen zou eventuele+kennen leiden tot verwondingen en kan schade aan het toestel veroorzaken.

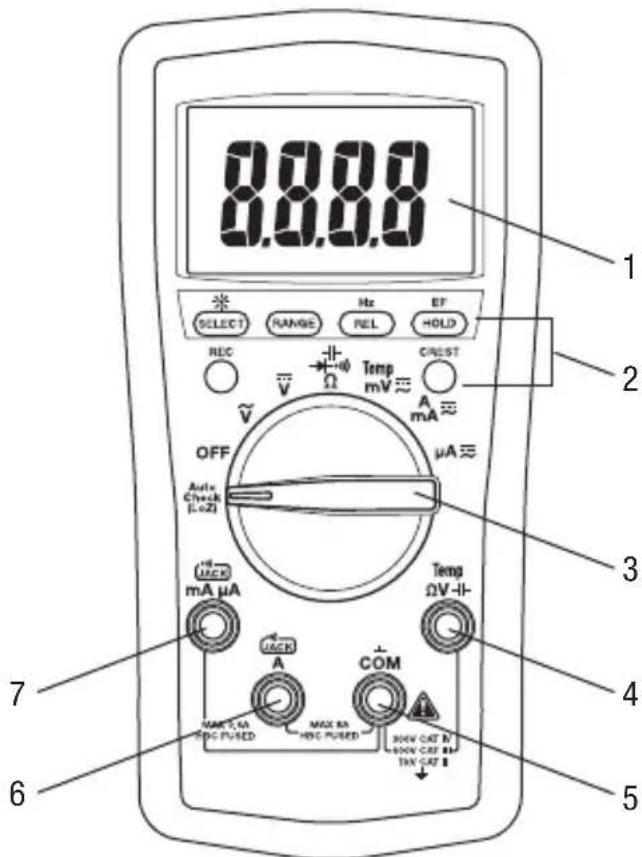

Identificatie

1. Display LCD met 4-cijferplaatsen (maximumwaarde: 5999) en staafdiagram.
2. Functietoetsen Zie toelichting onder "De functies gebruiken".
3. Keuzeschakelaar Voor het selecteren van een functie of het uitschakelen van het toestel.
4. V^-1 Positieve ingangsklem voor alle metingen behalte stroomsterkte.
5. COM Negatieve, gemeinschappelijk of aardingsingangsklem voor alle metingen.
6. A Positieve ingangsklem voor metingen van groe stroomsterkte.
7. mA μA Positieve ingangsklem voor metingen van geringe stroomsterkte.

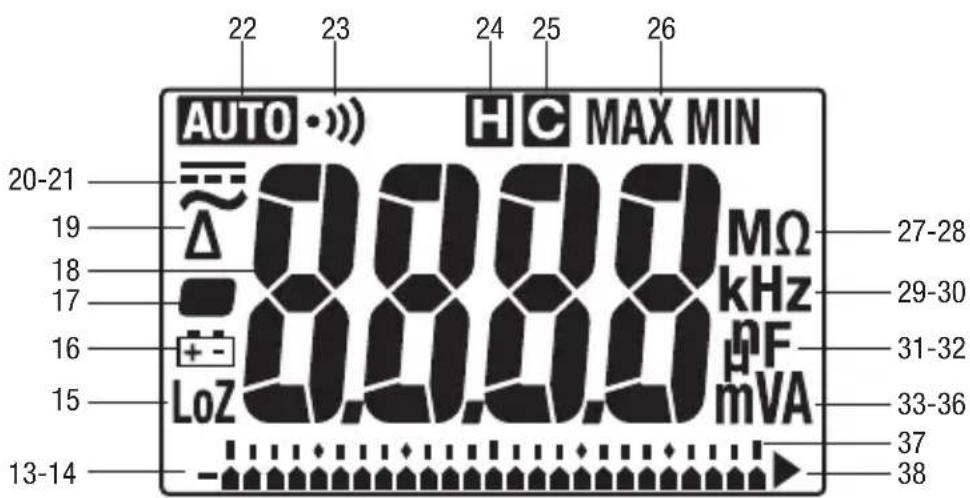

Pictogrammen op het display

1. Staafdiagramelement
2. • Polariteitindicator voor staafdiagram
3. LoZ Lage ingangsimpedantie is ingeschakeld.
4. Baterij is bijna leeg
5. • Polariteitindicator
6. 8.8.8.8 Numeriek display
7. Relatieve-nulwaardefunctie is ingeschakeld.
8. Wisselstroommeting is geselecteerd.
9. Gelijkstroommeting is geselecteerd.
10. AtG atische bereikbepaling is actief.
    23.Continuiteit
11. Display bevriezen"-functie is ingeschakeld.
12. Piekregistratiefunctie is ingeschakeld.
13. MAX De maximumwaarde worden weergegeben of opgetekend.

MIN De minimumwaarde wordt weergegeben of opgetekend.

1. M Mega (10^6)
2. Ω Ohm
3. k Kilo (10 3)
4. Hz Hertz (frequentie in cyclip er seconde)
5. n Nano (10
   32.F Farad
6. Micro (10
7. m Milli (10-3)
8. V Volt
9. A Ampere
10. Staafdiagramschaal
11. Overbelasting (staafdiagramdisplay)

De functies gebruiken

Alle modellen

• SELECT: Druk kort op deze toets om heen en wee ter springen:tussen functies.
  : Houd ingedrukt tot de achtergrondverlichting actief wordt. Houd nogmaals ingedrukt om de verlichtinguit te schakelen. De achtergrondverlichting wordt na ongeveer 30 seconden automatisch uitgeschakeld omde levensduur van de batterij te verlengen.
• RANGE (BEREIK): Druk een keer om de handmatige bereikbepalingsmodus te activeren. Het pictogram AUTO verdwijnt van het display. Druk herhaaldelijk om de diverse bereikwaarden te kiezen. Houd ingedrukt om terug te keren maar de automatische bereikbepalingsmodus.

Opmerking: wonneer u in de MAX/MIN, HOLD (display bevriezen) of -modus werkt, verlaat u de modus met een druk op de toets RANGE.

• REL: Geeft het versuschil waarCUSen twee metingen.Terwijl u een meting uitvoert,drukt u op REL om het display op nul te zetten.Op het display verschijnt dan het ±b pictogram.Voer een tweede metinguit.De Waarde die op het display verschijnt is het verschilussen de twee metingen.Druk nogmaals om deze modus te verlaten.
• Hz: Houd ingedrukt tot de meter een pieptoon LAST horen om freiquentiemeting in te schakelen. De freiquentiefunctie kan worden gebruikt met de keuzeschakelaar in een willekeurige voltage- of stroomsterktestand. Gebruik de stand V of A om de freiquentie van sinusvormige golfvormen te meten. Gebruik de stand mV om de freiquentie te meten van 3 volt of 5 volt blokgolf logisch-niveausignalen.

De gevoeligheid van de freiuentiemeetfunctie is afhankelijk van het meetbereik. Om het gevoeligheidsniveau automatisch te latent selecteren, meet u eerst het spanningsniveau of de stroomsterkte en drukt u verwolgens op Hz. Als de weergegeven waarde onstabel wordt of nul is, drukt u kort op de toets RANGE om een ander gevoeligheidsniveau te selecteren.

Het aantal staafdiagramelementen geeft de geselecteerde gevoeligheid aan:

• 1 element = 6 V, 6 A, 60 mA, of 600 μA
• 2 elementen = 60 V, 10 A, 600 mA, of 6000 μA
• 3 elementen = 600 V
• 4 elementen = 1000 V

HOLD D: Druk kort om de huidige waarde op het display te bevriezen. Druk nogmaals om deze modus te verlaten.

Deze functie heeft geen invloed op het staafdiagram.

• EF: Stel de meter in op een willekeurige stroomsterkke- of voltagefunctie. Houd de toets ingedrukt tot de meter een pieptoon LAST horen om het elektrische veld te detecteren dat de stroomvoerende geleiders omgeeft. De signalsterkke worden weergegeven in de vom van een reeks streepjes op het display.

• Gebruik de ingebouwde antennae (die zich aan de bovenkant in de buurt van deLCD bevindt) van het meettoestel om onder stroom staande stroomkringen te volgen of een breuk in een kabel op te sporen.

• Voor een grotere precisie, zoals voor het makes van een onderscheid tussen stroomvoerende draden en aardingsdraden, sluit u een meetkabel aan op de V ingangsklem en gebruikt u de meetkabel als een voeler voor verificatie van AC voltage door middel van direct contact.

• Automatische uitschakeling: Om de levensduur van de batterij te verlungen worden de multimeter automatisch uitgeschakeld na ongeveer 30 minutes inactiviteit. Om de meter opnieuw aan te zetten, drukt u kort op de toets SELECT, CREST of REC, of draait u de keuzeschakelaar in de stand OFF en nervolgens werk in een andere stand. Om deze functie uit te schakelen drukt u op SELECT verwijl u de meter aanzet.

De functies gebruiken (ervolg)

• Het piepsignaal uitschakelen: Houd de RANGE-toets ingedrukt verwijl u de meter aanzet om de piepsignaalfunctieijdelijk uit te schakelen. Draai de keuzeschakelaar in de stand OFF en verrolgens wee in een andere stand om het piepsignaal te activeren.

Alleen DM-510A

• AutoCheck™ modus metlage impedantie: In denen modus selekteert de meter automatisch de juiste meting op basis van de input.

• Als er geen input is, verschijnt "Auto" op het display.

• Als het voltage hoger is dan ongeveer 1 volt AC of DC, worden het voltage weergegeven.
• Als er zowel een AC voltage als een DC voltage aanwezig is, worden de grootste van de twee voltagewaarden weergegeven.
• Als er geen voltage aanwezig is maar wel eenesterstand van minder dan ongeveer 10M , wordt deesterstand weergegeven. Als de gemetenesterstand onder de continuiteitsdrempel (tussen 10 en 80) ligt, werklijk de continuiteitstoon.

Deze modus werkkt met een lage ingangsimpedantie om te voorkomen dat parasitaire voltages of echovoltages worden gemeten. De ingangsimpedantie bedraagt ongeveer 2,5k bij een laag voltage en neemt toe tot ongeveer 375k bij 1000V .

Het pictogram "LoZ" geeft aan dat de meter in een modus met lage impedantie werkt. Gebruik de AutoCheck™ modus Niet op circuits die door zo een lage ingangsimpedantie beschadigd of geactiveerd zouden+kennen worden. Gebruik in plaats waarvan de keuzeschakelaar om de AC of DC voltagemodus met hoge impedantie te selecteren en zo de belasting op zulke circuits te minimaliseren.

Bereik- en functievergrendelingsfunctie: Terwijl u in de AutoCheck™ modus werkt, drukt u kort op de SELECT-toets om de weergegeven functie te vergrendelen. Druk kort op de RANGE-toets om het weergegeven meetbereik te vergrendelen. Druk herhaaldelijk op een van beiden knappen om de diverse bereikwaarden of functies te kiezen.

Alarm bij circuit onder stroom: Als in de AutoCheck™ modus de waarstandmodus is vergrendeld en u de meetkabels over een circuit onder stroom beweegt, LAST de meter een waarschuwingstoon horen.

• REC: Druk kort om de MAX/MIN optekenmodus te activeren. In deze modus worden de ingangswaarde om de 50 millisecondgen gemeten. Op het display verschijnt "MAX MIN". De Icd geeft de feitelijke ingangswaarde weeer. Telkens wanner de maximum- of minimumwaarde worden bijgewerkt, maar de meter een pieptoon horen. Druk herhaaldelijk om de gewenste weergave te kiezen: maximum, minimum, of feitelijke ingangswaarde. Houd de toets ingedrukt om deze modus te verlaten.

De automatische uitschakeling is nicht actief wanner u deren functie gebrukt.

• CREST: Druk kort om de piekoptekenmodus te activeren. In deze modus worden de ingangswaarde elke 5 millisecondgen gemeten en verschijnt n "MAX" op het display. DeLCD geeft de maximum piekwaarde weeer. Druk herhaaldelijk om de gewenste weergave te kiezen: maximum of minimum piekwaarde. Houd de toets ingedrukt om deze modus te verlaten.

Automatische bereikbepaling en automatische uitschakeling zichn Niet actief wanner u deze functie gebruikt.

Wisselstroommeting

Wisselstroommetingen worden doorgaans weergegeven als RMS-waarden ("root mean square" of middelbare waarden). De RMS-waarde is gelijk aan de waarde van een gelijkstroomgolfvorm diedezelfde elektrische energie zou leveren als ij de tijdvarierende golfvorm verving. De twee methoden voor wisselstroommetingen zich average-responding RMS calibrated (gemiddelde waarde) en true RMS-reading (feitelijkke waarde).

Bij de "average-responding RMS calibrated" methode wordt de gemiddelde waarde van het ingangssignaal na volle golfgelijkrichting genomen, dat gemiddelde wordt vermenigvuldigd met 1,11 en dat resultaat wordt dan op het display weergegeven. Deze methode levert een nauwkeurig resultaat op als het ingangssignaal een perfecte sinusgolf is. De DM-200A en DM-210A zijn gemiddelde-waardemeters.

Bij de "true RMS-reading" methode worden een intern schakelsysteme gebruikt om de feitelijke-RMS-waarde wee ter goven. Deze methode levert nauwkeurige resultaten op binnen de gespecifieerde piekfactorbeperkingen, ongeacht of het ingangssignaal een perfecte sinusgolf, een blokgolf, driehoekgolf of halve golf dan wel een signaal met harmonisch verloop is. De möglichkheid om feitelijke-RMS-waarden te meten zorgt voor een veel ruimere toepasbaarheid van de metingen. De DM-510A meet de feitelijke RMS-waarde.

In de tabel "Golfvormen en pickfactoren" staan een aantal typische wisselstroomsignalen en de bijhorende RMS-waarden.

Golfvormen en piekfactoren

Golfvorm
RMS-waarde 100	100 100 100
Gemiddelde waarde	90 100 87 64
Piekfactor* (ξ)	1,414 1 1,73 2

• De piekfactor is de verhouding van de piekwaarde ten opzichte van de RMS-waarde; de piekwaarde worden voorgesteld door de Griebse letter .

De optionele software gebruiken

Deze meters zijn compatibel met Greenlee DMSC-2U, een optisch geisoleerde computerinterfacekabel en software. Daarmee kannen metingen op een pc met het Microsoft® Windows® besturingsystem worden opgetekend.

De software installeren

1. Leg of steek de cd in het cd-romstation van de computer.
2. Het installmentprogramma zou automatisch moeten starten. Als dat nicht het geval is, dubbelklikt u op het cd-pictogram in "Mijn computer."
3. Het menu van het installmentprogramma verschijnt. Klik op "Software Installation."
4. Voer in het dialoogvenster het catalogusnummer in van uw meter (bijvoorbeeld "DM-510A").
5. Vul in de resterende dialoogvensters de voorkeuren van de gebruiker in.
6. Zie het "Readme"-bestand van het programme voor instructies met betrekking tot het gebruik van de software.

De optische interfacekabel aansluten

1. Lijn de aansluiting uit met de gleuf op de achterkant van de meter. De kabel要去aar links wijzen.
2. Duw de interface in de gleuf.
3. Voor USB-toepassingen, ga maar stap 5.
4. Voor RS-232-toepassingen, sluit de interfacekabel aan op een série poort van de computer en ga waar stap 8.
5. Sluit de interfacekabel aan op de RS-232-naar-USB-adapter die bij de DMSC-2U is geleverd.
6. Sluit het vierkante uiteinde van de USB-kabel aan op de RS-232-naar-USB-adapter.
7. Sluit het andere uiteinde van de USB-kabel aan op de computer.
8. Druk op de toets HOLD verwijl u de meter aanzet om+zijn communicatiemogelijkheden te activeren.

Gebruik

WAARSCHUWING

Gevaar voor elektrische schokken:

Contact met onder stroom staande stroomkringen kan leiden tot ernstige verwondingen of dodelijk+zijn.

1. Raadpleeg de Instellingentabel. Selecteer de correcte instelling met de keuzeschakelaar, druk op SELECT (wonneer u worden gesvraagd om dat te doen) en sluit de meetkabels aan op de meter.
2. Zie "Typische metingen" voor instructies in verband met specifieke metingen.

3. Test het toestel op een circuit of een component waarvan u de werking kent.

4. Als het toestel, op een circuit waarvan u de werkking kent, Niet werkt zoals u had verwacht, verrangt u de batterij en/of de zekeringen.

5. Als het toestel nog steeds nicht werkt zoals verwacht, belt u de technische Dienst van Greenlee op het nummer [phone].

6. Meet de waarde van het circuit dat of de component die u wilde testen.

Installingentabel

Om het volgende kenmerk te meten...	Selecteert u met de keuzeschakelaar het volgende symbool...	Op het display verschijnen dan de pictogrammen...	Sluit de rode kabel aan op...	Sluit de zwarte kabel aan op...
Alle modellen
Voltage (max. 1000 V)	~V	~en V	ΩV COM
	~V	~en V
Weerstand	→·…Ω	MΩ	ΩV COM
Continuiteit*		·…en Ω
Diode	en druk op SELECT	diode (kortstondig) en V
Voltage (max. 600 mV)**	mV ≈	mV ΩV COM
Stroomsterkte (max. 8 A)**	A mA ≈	AUTO A, ðF ~	A COM
Stroomsterkte (max. 600 mA)**	A mA ≈	AUTO mA, ðF ~	mA μA COM
Stroomsterkte (max. 6000 μA)**	μA ≈	AUTO μA, ðF ~	mA μA COM

Het verwolg van deze tabel vindt u op de volgende paginga.

Gebruik (ervolg)

Installingentabel (ervolg)

Om het volgende kenmerk te meten...	Selecteert u met de keuzeschakelaar het volgende symbool...	Op het display verzchijnen dan de pictogrammen...	Sluit de rode kabel aan op...	Sluit de zwarte kabel aan op...
Alle modellen (vervolg)
Frequentie—lijniveau, voltage, of stroom	\(\mathbf{V}\), \(\mathbf{A}\), \(\mathbf{mA}\), of \(\mu\mathbf{A}\) en druk op Hz	Hz ΩV COM
Frequentie—logisch niveau***	\(\mathbf{mV}\) en druk op Hz Hz ΩV	COM

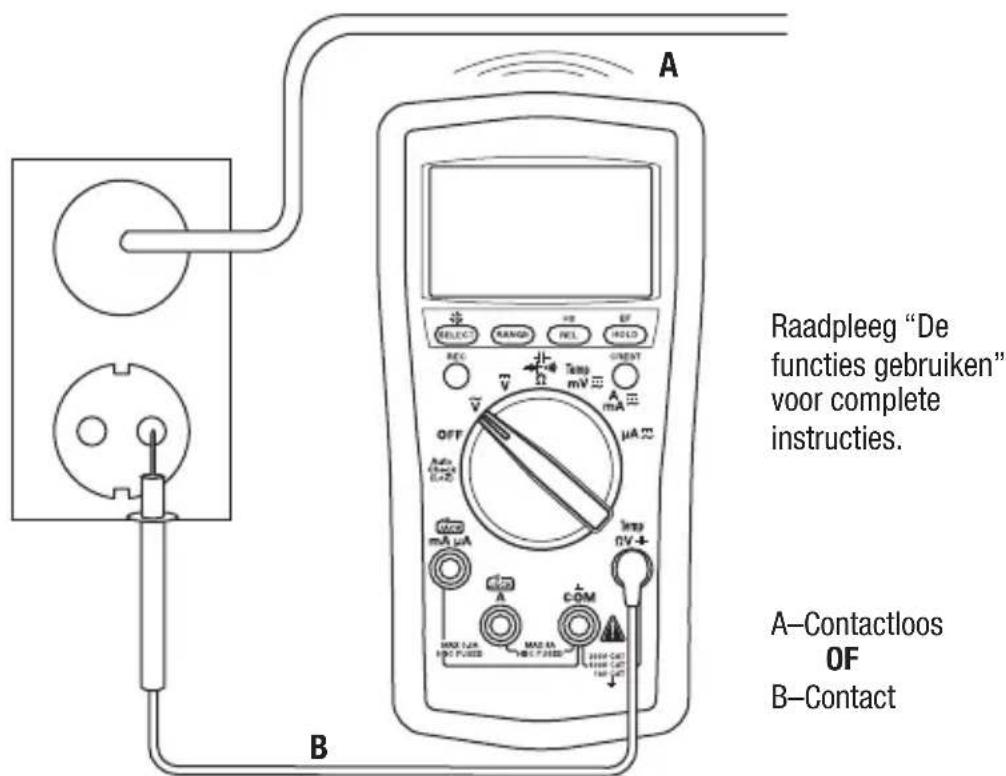

EF Elektrisch veld met=eén voeler†	Een willekeurige voltage- of stroomsterktefunctie en druk ten minste 1 seconde op EF	E.F.	ΩV	—
EF Elektrisch veld contactloost			—
Alleen DM-210A en DM-510A
Elektrische capaciteit††	\(\begin{array}{c}\dashv\\+\end{array}\)Ω en druk op SELECT	AUTO nF	Temp ΩV-HF	COM
Temperatuur Temp		C of F (druk op SELECT om van schaal te veranderen)	Temp ΩV-HF	COM
Alleen DM-510A
Automatische selectie van AC voltage, DC voltage, watstand en continuiteit (meting met lage impedantie)	AutoCheck	Ruto en LoZ	Temp ΩV-HF	COM

• Een toon geeft de continuiteit aan. De drempelwaarde ligtussen 10 Ω en 80 Ω.
  Druk op SELECT voor AC of DC, afhankelijk van wat vereist is.
  * Frequentie van logisch niveau heeft een vaste gevoeligheid en is voor digitale signalen. Zie "Nauwkeurigheid".
  † Raadpleeg “De functies gebruiken” voor uitleg over EF (detectie van het elektrisch veld).
  †† Ontlaad de condensator vór u de meting uitvoert. Ontlaad een große condensator door middel van een geschikte waarstandsbelasting.

Typische metingen

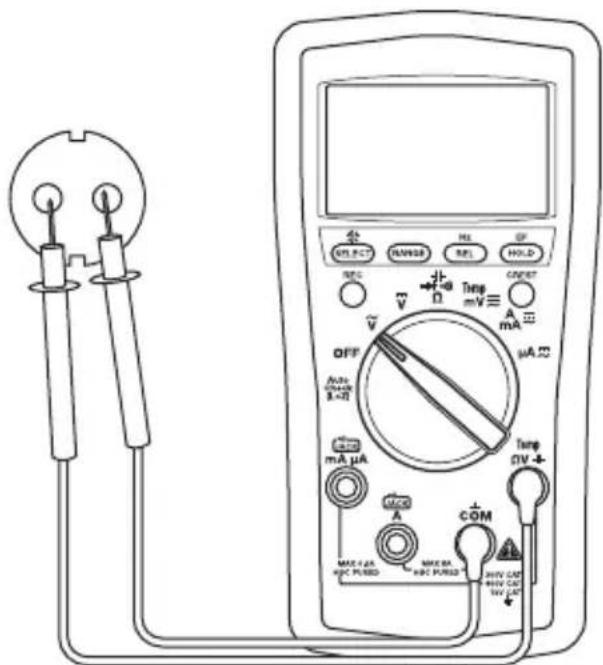

Voltagemeting

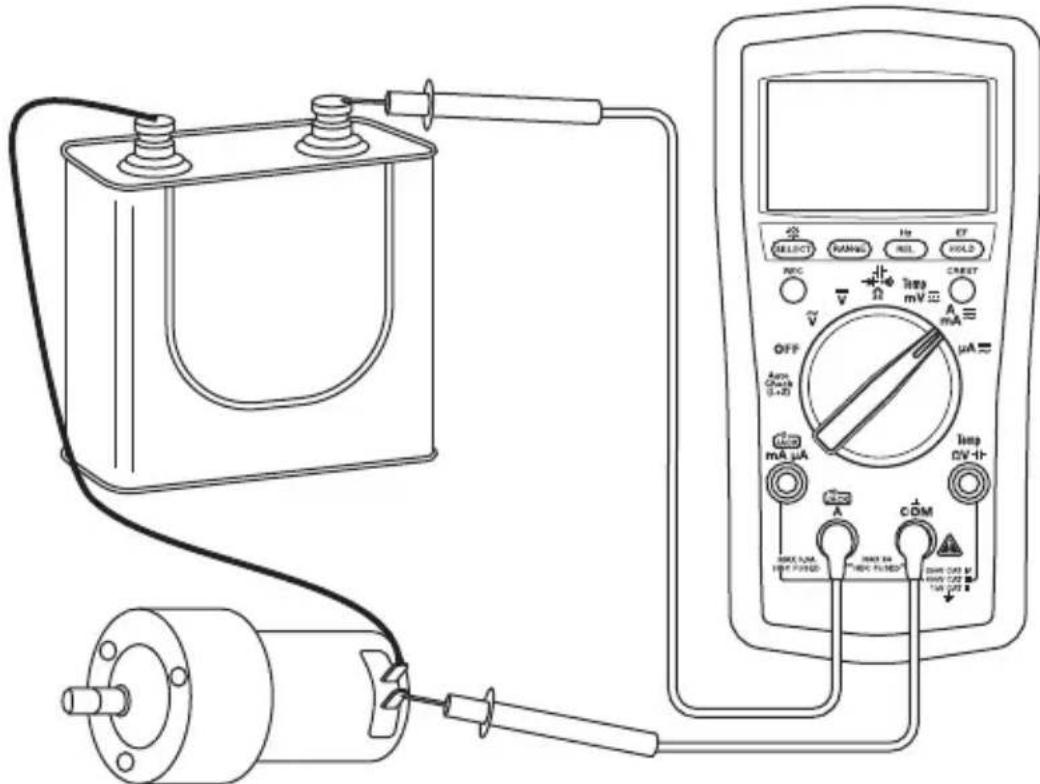

Stroomsterktemeting

Typische metingen

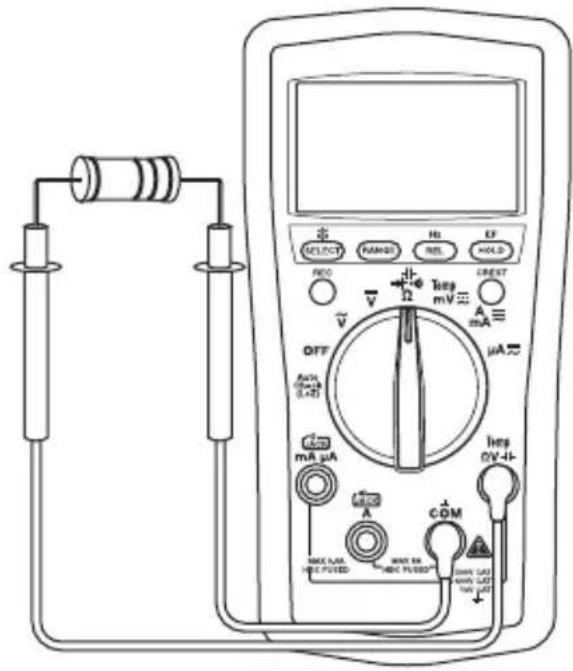

Weerstandmeting

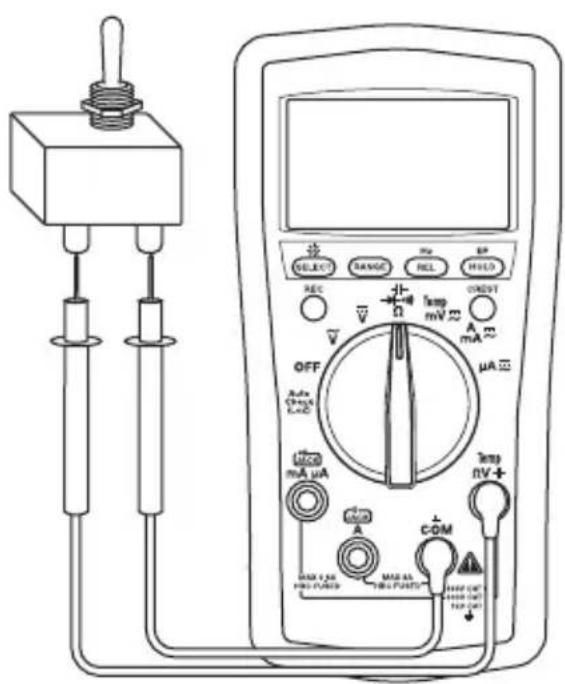

Continuiteitscontrole

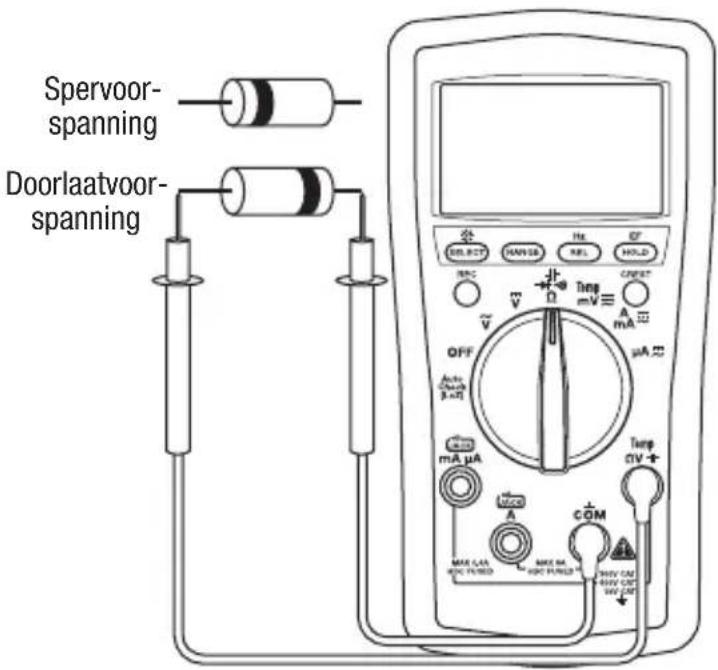

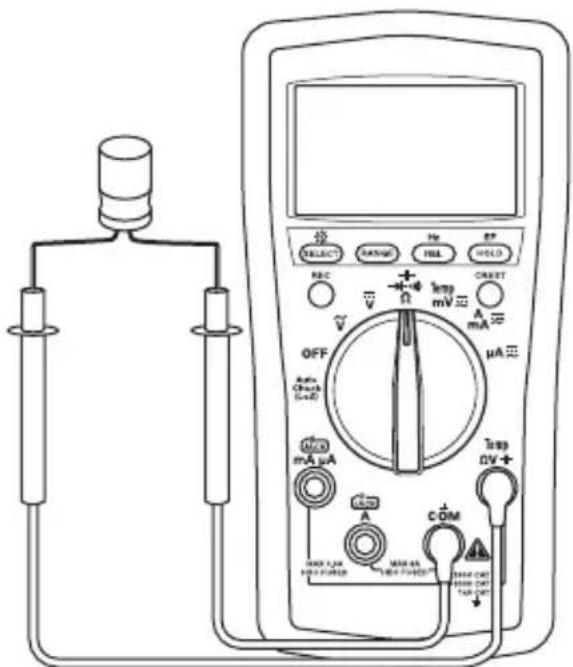

Capaciteitmeting Diodemeting

Typische metingen

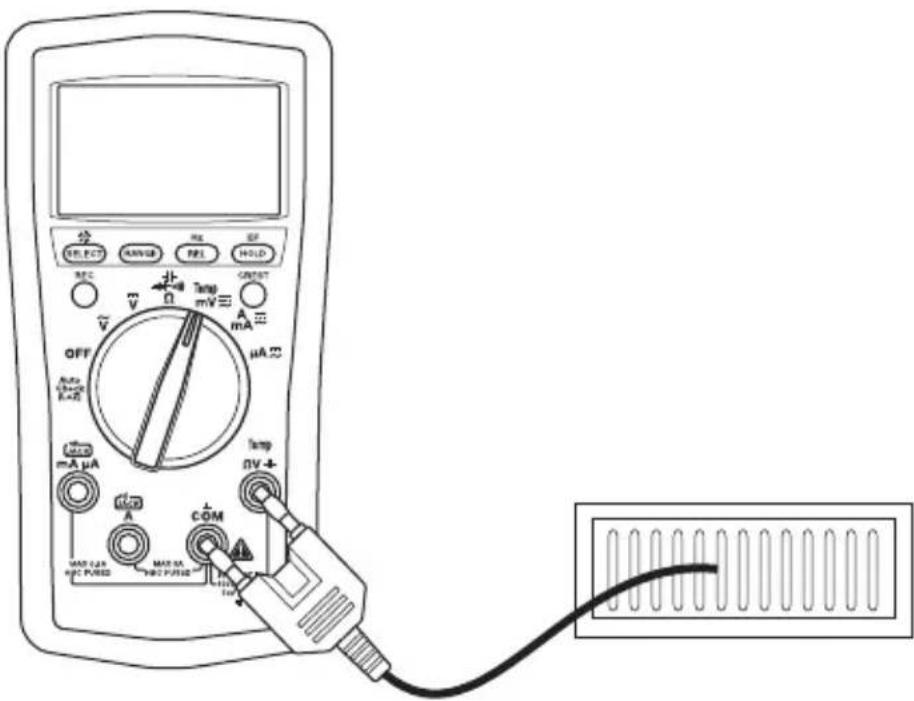

Temperatuur

Detectie van elektrisch veld (EF)

Nauwkeurigheid

Zie "Specifications" voor gebruiksomstandigheden en temperatuurcoefficient.

De nauwkeurigheid worden als volgt gespecifieerd: ± (een percentage van de gemeten waarde + een vaste waarde) bij een temperatuur van 23^ ± 5^ ( 73,4^ ± 9^ ), 0% tot 75% relatieve vochtigheid.

True RMS Readings (feitelijkke RMS-waarden): Wisselstroomnauwkeurigheid van de DM-510A worden gespecifieerd van 5% tot 100% van het bereik, tenzij anders vermeld. De freiorentie要去 binnen de gespecifieerde bandbreedte vallen voor Niet-sinusvormige golfvormen. De pickfactoren zijn:

• Piekfactor < 3:1 bij volledige schaal
• Piekfactor < 6:1 bij halve schaal

Alle modellen

Wisselstroomspanning Gelijkstroomspanning

Bereik (50 Hz tot 400 Hz)	Nauwkeurigheid Bereik
60,00 mV ± (1,0%	+ 0,05 mV) 60,00 mV ± (0,4%
600,0 mV ± (1,0%	+ 0,5 mV) 600,0 mV ± (0,2%
6,000 V ± (1,0% +	0,005 V) 6,000 V ± (0,2% +
60,00 V ± (1,0% +	0,05 V) 60,00 V ± (0,2% +
600,0 V ± (1,0% +	0,5 V) 600,0 V ± (0,2% +
1000 V ± (1,0% +	5 V) 1000 V ± (0,2% + 3 V

Ingangsimpedantie: 10M /50pF

De nauwkeurigheid van de DM-510A�n

gespecifieerd van 5% tot 100% van het bereik.

Nauwkeurigheid: ± (1,0% + 0,003 V)

Continuiteit

Drempelwaarde voor toon: Tussen 10 Ω en 80 Ω

Reactietijd: < 32 ms

Nauwkeurigheid (ervolg)

Alle modellen (vervolg)

Wisselstroomsterkte

Bereik (50 Hz tot 400 Hz) Nauwkeurigheid Belastingsspanning (typisch)
600,0 μA ± (1,0% + 0,3 μA)		0,1 mV/μA
6000 μA ± (1,0% + 3 μA)
60,00 mA ± (1,0% + 0,03 mA)		1,7 mV/mA
600,0 mA ± (1,0% + 0,3 mA)
6,000 A ± (1,2% + 0,006 A)		0,03 V/A
8,00 A* ± (1,8% + 0,006 A)

De nauwkeurigheid van de DM-510A zich gespecificeerd van 5% tot 100% van het bereik.
* 8 A continu, > 8 A tot 15 A gedurende max. 30 seconden met een afkoelingsinterval van 5 minutes.

Gelijkstroomsterkke

Bereik Nauwkeurigheid Belastingsspanning (typisch)
600,0 μA ± (0,5% +0,5 μA)	0,1 mV/μA
6000 μA ± (0,5% + 3 μA)
60,00 mA ± (0,5% + 0,05 mA)	1,7 mV/mA
600,0 mA ± (0,5% + 0,3 mA)
6,000 A ± (1,2% + 0,006 A)	0,03 V/A
8,00 A* ± (1,8% + 0,006 A)

• 8 A continu, > 8 A tot 15 A gedurende max. 30 seconden met een afkoelingsinterval van 5 minutes.

Frequentie—Hz (lijn) in ACV, DCV, stroomsterkte, AutoCheck™ modus

Functie Gevoeligheid (Sinus-RMS) Bereik
6 V 0,4 V 10 Hz tot 10 kHz
60 V	4 V	10 Hz tot 50 kHz
600 V	40 V	10 Hz tot 50 kHz
1000 V	400 V	45 Hz tot 1 kHz
600 μA	40 μA	10 Hz tot 10 kHz
6000 μA	400 μA	10 Hz tot 10 kHz
60 mA	4 mA	10 Hz tot 10 kHz
600 mA	40 mA	10 Hz tot 10 kHz
6 A	1 A	10 Hz tot 1 kHz
10 A	6 A	10 Hz tot 1 kHz

Nauwkeurigheid (ervolg)

Nauwkeurigheid van freiquentiebereik

Displaybereik Nauwkeurigheid

10,00 Hz tot 65,53 Hz ± (0,03% + 0,03 Hz)

65,5 Hz tot 655,3 Hz ± (0,03% + 0,3 Hz)

0,655 kHz tot 6,553 kHz ± (0,03% + 0,003 kHz)

6,55 kHz tot 50,00 kHz ± (0,03% + 0,03 kHz)

Frequentie—logisch niveau Hz (mV functie)

Bereik Nauwkeurigheid Gevoeligheid (blokgolf)
5,0 Hz tot 6,553 Hz ± (0,03% + 0,002 Hz)	3 V piek
6,55 Hz tot 65,53 Hz ± (0,03% + 0,02 Hz)
65,5 Hz tot 655,3 Hz ± (0,03% + 0,2 Hz)
0,655 kHz tot 6,553 kHz ± (0,03% + 0,002 kHz)
6,55 kHz tot 65,53 kHz ± (0,03% + 0,02 kHz)
65,5 kHz tot 500,0 kHz ± (0,03% + 0,2 kHz)
500,0 kHz tot 655,3 kHz ± (0,03% + 0,2 kHz)	5 V piek
0,655 MHz tot 1,000 MHz ± (0,03% + 0,002 MHz)

Contactloze detectie van elektrisch veld (EF)

Typische voltage Staafdia	gramweergave* Frequentiebereik
10 V tot 36 V-		50 Hz tot 60 Hz
23 V tot 83 V- -
59 V tot 165 V	- - -
124 V tot 330 V	- - -
250 V tot 1000 V	- - - -

• De staafdiagramweergave en toonং proportioneel ten opzichte van de signalsterkte.

Nauwkeurigheid (ervolg)

Alleen DM-210A en DM-510A

Elektrische capaciteit Temperatuur

Bereik Nauwkeurigheid Bereik Nauwkeurigheid

60,00 nF ± (2,0% + 0,05 nF) -50 °C tot 100°C ± (0,3% + 3 °C)

600,0 nF ± (2,0% + 0,5 nF) -58 °F tot 1832°F ± (0,3% + 6 °F)

6,000 μF ± (1,5% + 0,005 μF) De nauwkeurigheidsinformatie geldt alleen voor de meter; raadpleeg het geveensblad van de temperatuurvoeler (apart aangekocht) voor de nauwkeurigheid van de voeler.

60,00 μF ± (1,5% + 0,05 μF)

600,0 μF ± (1,5% + 0,5 μF)

3000 μF ± (2,0% + 5 μF)

De nauwkeurigheid geldt voor laagschakelingscondensatoren (condensatoren met verwaarloosbare dielektrische absorptie); metingen van grotere condensatoren können tot 30 seconden in beslag nemen.

de meter; raadpleeg het geveensblad van de temperatuurvoeler (apart aangekocht) voor de nauwkeurigheid van de voeler.

Alleen DM-510A

AutoCheck™ modus AC voltage AutoCheck™ modus DC voltage

Bereik (50/60 Hz) Nauwkeurigheid Bereik Nauwke

6,000 V ± (1,4% + 0,005 V)

60,00 V ± (1,4% + 0,05 V)

600,0 V ± (1,4% + 0,5 V)

1000 V ± (1,4% + 5 V)

Ingangsimpedantie: Initieel 2,5 kΩ // 120 pF typisch bij voltages tot 50 V; neemt in functie van het voltage toe tot ongeveer 375 kΩ bij 1000 V Triggerniveau voor AutoCheck™: >1,0 V (50/60 Hz) typisch

urigheid
6,000 V	± (1,3% + 0,003 V)
60,00 V	± (1,3% + 0,03 V)
600,0 V	± (1,3% + 0,3 V)
1000 V	± (1,3% + 3 V)

Ingangsimpedantie: Initieel 2,5 kΩ // 120 pF typisch bij voltages tot 50 V; neemt in functie van het voltage toe tot ongeveer 375 kΩ bij 1000 V Triggerniveau voor AutoCheck™: > +1,0 VDC en < -1,0 VDC typisch

Nullast spanning: 0,45 VDC typisch Triggerniveau voor AutoCheckTM: < 10,00M typisch

Optekenmodus (voltage en stroomsterkte) voor het optekenen van maximum en minimum signalwaarden ≥ 100 ms duurtijd

Nauwkeurigheid: Gespecificeerde nauwkeurigheid ± 100 cijfers

Piekregistratie (spanning en stroomsterkte) voor pieken ≥ 5 ms duurtijd

Nauwkeurigheid: Gespecificeerde nauwkeurigheid ± 150 cijfers

Specifications

Display:LCD (6000) en staafdiagram met 24 segmenten

Polariteit: Automatisch

Vernieuwingsfrequentie:

Numeriek display: 5 per seconde

Staafdiagramdisplay: 40 per seconde

Temperatuurcoefficien: Nominaal 0,15 x (gespecifieerde nauwkeurigheid) per ^ C onder 18^ of boven 28^

Automatische uitschakeling: Na 34 minutes inactiviteit.

Om deze functie uit te schakelen drukt u op SELECT verwijl u de meter aanzet.

Ruisonderdrukking*:

NMRR (Normal Mode Rejection Ratio) onderdrukkingsfactor: >60 dB bij 50Hz en 60Hz bij het meten van DC voltage

CMMR (Common Mode Rejection Ratio) onderdrukkingsfactor: >60 dB van 0 Hz tot 60 Hz bij het meten van AC voltage

CMMR (Common Mode Rejection Ratio) onderdrukkingsfactor: >100 dB bij 0 Hz, 50 Hz en 60 Hz bij het meten van DC voltage

Bedrijfsomstandigheden:

Temperatuur: 0^ tot 40^ (32^ tot 104^)

Relatieve vochtigheid (niet-condenserend): maximum 80% voor temperaturen tot 31^ (88^) , linear aanemend tot maximum 50% bij 40^ (104^)

Hoopte: maximum 2000 m (6500')

Uitsluitend voor gebruik binnenshuis

Graad van verruiling: 2

Opslagconditions:

Temperatur: -20 °C tot 60 °C (-4 °F tot 140 °F)

Relatieve vochtigheid (niet-condenserend): 0% tot 80%

Verwijder de batterij.

Batterij: Twee batterijen van 1,5 V (AAA, NEDA 24A of IEC LR03)

Overbelastingsbeveiligingen:

Volt: 1050 V RMS, 1450 V piek

AutoCheck™, mV, Ω, en andere: 600 V RMS

A en mA: 0,63 A/500 V zekering, 50 kA, 1/4" x 1-1/4"

A: 10 A/600 V zekering, 100 kA, 13/32" x 1-1/2"

Overspanningscategorieen:

Vingangsklem: Categorie II 1000 V, categorie III 600 V, en categorie IV 300 V AC en DC

A- en mA-ingangsklem: Categorie III 500 VAC en 300 VDC

A-ingangsklem: Categorie III 600 VAC en 300 VDC

EMC (elettromagnetische compatibiliteit): Voldoet aan EN61326-1:2006 (EN55022, EN61000-3-2, EN61000-3-3, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11)

*Ruisonderdrukking is het vermogen om ongewenste signalen, of ruis, te verwerpen.

• Normal mode voltages zijn wisselstroomsignalen die onnauwkeurige gelijkstroommetingen können veroorzaken. NMRR ("Normal Mode Rejection Ratio") is een maatstaf voor het vermogen om die signalen weg te filteren.

Common mode voltages zijn signalen die optreden aan de COM en ^+ ingangsklemmen, met betrekking tot de aarding, en die de cijfers te snel doen veranderen of afwijkingen bij voltagemetingen kutnenverozaken. CMRR ("Common Mode Rejection Ratio") is een maatstaf voor het vermogen om die signalen weg te filteren. 165

Meetcategorien

Deze definities zijn afgeleid van de internationale veiligheidsnormen voor isolatiecoordinatie zoals van toepassing op meet-, regel- en laboratoriumiumapparatuur. Deze meetcategorieen worden nader toegelijk door de International Electrotechnical Commission; raadpleeg een van hun volgende publicaties: IEC 61010-1 of IEC 60664.

Meetcategorie I

Signaalniveau. Elektronische apparatus en telecommunicationeapparatuur, of onderdelen ervan. Voorbeelden hiervan zich elektronische circuits in fotokopieertoestellen en modems met bescherming gegen pieken op het net.

Meetcategorie II

Lokaaliveau. Apparaten, draagbare toestellen en de circuits waarop ze zijn aangesloten. Voorbeelden zichllichtarmaturen, televisies en lange aftakkingcircuits.

Meetcategorie III

Distributieniveau. Permanent geinstalleerde machine en de circuits waarop ze via een vaste bedrading zijn aangesloten. Voorbeelden zijn transportbandsystemen en de zekeringspanelen van het elektrische systemen van een gebouw.

Meetcategorie IV

Primair toevoerniveau. Bovenleidingen en andere kabelsystemen. Voorbeelden zijn kabels, meters, transformatoren en andere buitenvoorzieningen die eigendom zichn van de elektriciteitsmaatschappij.

Conformiteitsverklaring

Greenlee Textron Inc. beschikt over een ISO 9001 (2000) attest dat het voldoet aan de vereisten inzake kwaliteitbeheersystemen.

Het toestel waarop deze verklaring slaat werk gecontroleerd en geijkt met behulp van apparatuur die terug te voeren is op het National Institute for Standards and Technology (NIST).

Onderhoud

WAARSCHUWING

Gevaar voor elektrische schokken:

Voor u de behuizing opent, verwijdert u de meetkabels van het circuit en zet u het toesteluit.

Het Niet naleven van deze waarschuwingen zou kuren leiden tot ernstige verwondingen of dodelijk kuren zich.

WAARSCHUWING

Gevaar voor elektrische schokken:

De zekeringen vormen een wezenlijk onderdeel van de overspanningsbeveiliging. Wanner een zekering要去 worden verrangen, raadpleegt u "Specificaties" voor het correcte type, de correcte grootte en capacititeit. Wanner u een ander type zekering gebruikt, is de overspanningsbeveiligingsclassificatie van het toestel Niet langer geldig.

Het Niet naleven van deze waarschuwing zou kuren leiden tot ernstige verwondingen of dodelijk kuren zich.

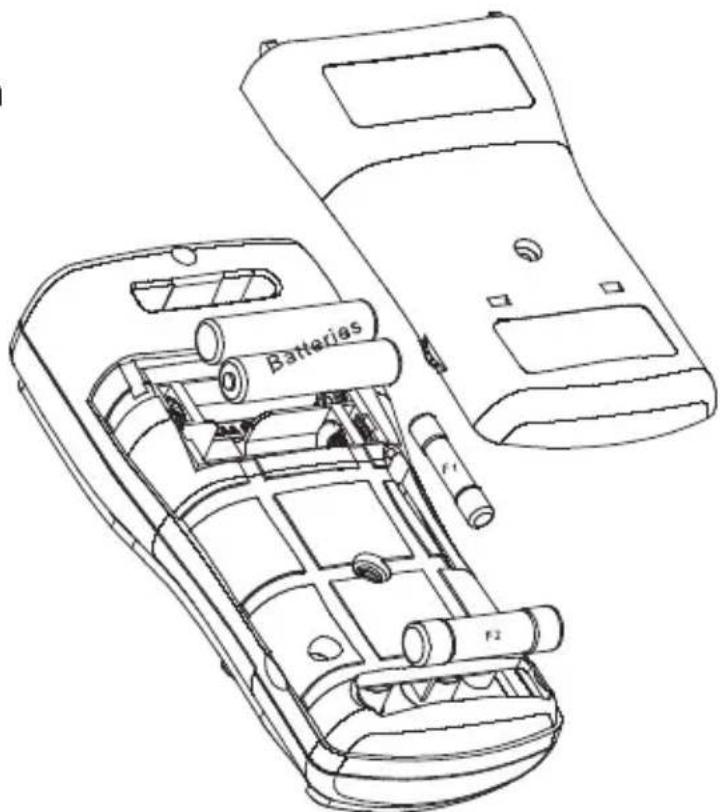

De batterijen en zekeringen verrangen

1. Verbreek de verbinding:tussen het toestel en het circuit.Zet het toesteluit("OFF").
2. Verwijder de rubberen beschemhoes.
3. Verwijder de schroef uit het rugpaneel.
4. Verwijder het rugpaneel.
5. Vervang de batterijen (let op de polariteit) en/of de zekering(en).
6. Breng het deksel en de schroefeer aan.

Schoonmaken

Maak de behuizing regelmatig schoon met een vochtige doek en mild detergent; gebruik geen schurende producten of solventen.

Levenslange beperkte garantie

Greenlee Textron Inc. garandeert de oorspronkelijke koper van deze gebruiksgoederen dat deze goederen geen productie- of materiaalfouten zullen vertonen gedurende hun bruibbare leven, uitgenomen normale slijtage en misbruik. Op deze garantie zijn bezelfde voorwaarden van toepassing als op de beperkte garantie van een jaar die Greenlee Textron Inc. standard geegt.

Voor alle reparations van meettoestellen, neemt u contact op met de klantendienst op het nummer +1 - 815 - 397 - 7070 en vraagt u om een returneringstoelating.

Voor zaken die nicht door de garantie+zijn gedekt (zoals articikelen die+zijn gevallen, misbruikt, enz.) kan op aanvraag een prijsopgave voor reparatie worden verkregen.

Opmerking: Controller voor het returneren van een meettoestel de verrangbare batterijen of vergewis u ervan dat de batterij volledig opgeladen is.
