Producttype	Weerstation
Merk	TECHNOLINE
Model	WS 9136
Voeding station	2 AA-batterijen (LR6, 1,5 V)
Voeding zender	2 AAA-batterijen (LR3, 1,5 V)
Zendfrequentie	868 MHz
Maximaal zendvermogen	-7,54 dBm
Binnen temperatuurbereik	-9,9 °C tot +37,8 °C
Buitentemperatuurbereik	-39,9 °C tot +59,9 °C
Transmissiebereik	Ongeveer 100 m in open veld
Weergave	DCF-77 radiogestuurde tijd, weersverwachtingen (3 pictogrammen), binnen/buitentemperatuur, MIN/MAX
Functies	Alarm met snooze, instelbare tijdzone, batterij-indicator laag
Afmetingen station (L x B x H)	124,4 x 25 x 130,4 mm
Afmetingen zender (L x B x H)	32,4 x 14,1 x 86,5 mm
Onderhoud	Reinigen met een zachte, vochtige doek. Gebruik geen schurende middelen. Niet onderdompelen.
Veiligheid	Open de behuizing niet. Niet blootstellen aan extreme temperaturen, zonlicht of vocht. Houd batterijen buiten bereik van kinderen.
Repareerbaarheid	Probeer niet te repareren. Retourneren naar het verkooppunt.
Algemene informatie	Voldoet aan richtlijnen 2014/53/EU en ROHS 2011/65/EC.

Veelgestelde vragen - WS 9136 TECHNOLINE

Hoe installeer ik de batterijen in het station en de zender?

Voor het station: verwijder het achterdeksel, plaats 2 AA-batterijen (LR6, 1,5 V) met de juiste polariteit. Voor de zender: schuif het batterijvak open, plaats 2 AAA-batterijen (LR3, 1,5 V). Plaats de deksels terug. Vervang altijd beide batterijen tegelijk.

Hoe stel ik de handmatig de tijd in?

Druk op de SET-knop om in de instellingen te gaan. Gebruik de +-knop om de tijdzone in te stellen, bevestig met SET. Activeer/Deactiveer vervolgens de DCF-ontvangst (ON/OFF). Stel ten slotte de uren en minuten in met de +-knop en bevestig met SET.

Hoe activeer of deactiveer ik de ontvangst van het DCF-signaal?

Druk op SET totdat 'ON' knippert. Gebruik de +-knop om te schakelen tussen ON (geactiveerd) en OFF (gedeactiveerd). Bevestig met SET. In de OFF-modus werkt de klok als een normale kwarts.

Wat te doen als de buitentemperatuur niet wordt weergegeven?

Controleer of de batterijen van de zender correct zijn geplaatst. Zorg ervoor dat de afstand tussen station en zender niet meer dan 100 m bedraagt en dat er geen metalen obstakels of storingen (scherm, tv) het signaal belemmeren. Reset indien nodig beide apparaten door de batterijen 30 seconden te verwijderen.

Hoe stel ik het alarm in en gebruik ik de snooze-functie?

Druk 3 seconden op ALARM om de wektijd in te stellen. Gebruik + voor de uren, druk vervolgens kort op ALARM voor de minuten. Bevestig met ALARM. Om in/uit te schakelen, druk eenmaal op ALARM. Wanneer het alarm afgaat, druk op MIN/MAX RESET om de snooze (10 minuten) te activeren.

Wat is het transmissiebereik tussen de zender en het station?

Het maximale bereik is ongeveer 100 meter in open veld. In gebouwen kan het bereik worden verminderd door muren, metalen structuren en elektrische storingen. Houd apparaten op minstens 1,5 m afstand van storingsbronnen.

Hoe interpreteer ik de weerpictogrammen en de trendindicator?

De pictogrammen geven Zonnig, Bewolkt of Regen weer, afhankelijk van veranderingen in luchtdruk. De trendpijlen geven aan of de druk stijgt (verbetering) of daalt (verslechtering). De voorspellingen zijn ongeveer 75% nauwkeurig en vereisen 12 tot 24 uur gegevensverzameling na installatie.

Waarom wordt de weersverwachting niet correct weergegeven na installatie?

Na installatie heeft het station 12 tot 24 uur nodig om luchtdrukgegevens op constante hoogte te verzamelen. Gedurende deze periode kunnen de voorspellingen onnauwkeurig zijn. Als u het station naar een andere hoogte verplaatst, verwijder dan de batterijen 30 seconden en installeer opnieuw.

Hoe reset ik de MIN/MAX temperatuurwaarden?

Houd de MIN/MAX RESET-knop 3 seconden ingedrukt. Alle binnen- en buiten MIN- en MAX-gegevens worden tegelijkertijd gereset.

Hoe bevestig ik het weerstation aan de muur?

Gebruik een schroef (niet meegeleverd) en laat de kop ongeveer 5 mm uitsteken. Klap de voet van het station in en hang het aan de schroef. Zorg voor een goede signaaloverdracht voordat u het definitief bevestigt.

GEBRUIKSAANWIJZING WS 9136 TECHNOLINE

Gefelicteerd met de aankoop van dit weers station met draadloze 868MHz transmissie van de buitent emperatuur, weergave van de binn entempeatuur en weersvoorspeling aan de hand en prognose plijes. Het is voorts uitger uit met een DCF-77 radiograllsche klok en alarm. Dit toestelis voorzien van 4 praktische functietoetsen en ideaal voor gebruikthus of op ka ntoor.

BG ENSCHAPP EN :

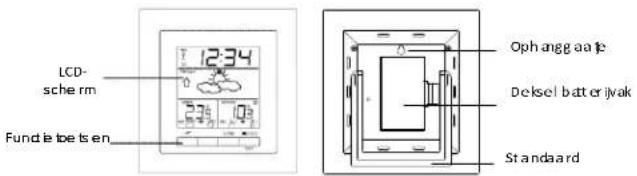

Het Weer station

LCD- sche rm Fund le toe is en 12:34 23:10 Oph angg aanje Delsel batter iivak Standard

• Functie atoomtijd (DCF-radiografische tijd) met mogelijkheid tot handmatig instellen
  • Tijdontvang st AAN/UIT (instelbaar)
  • 24-uren tijd weergave
  • Tijdzone instebaar -12 t/m 12 uur
  • Utgerus tmet repeteerwekker met sluim eralarm
• Weersvoor spelling aan de hand van 3 weerplaates en prognosepijles
  • Weergave temperatuur instelbaar op Celsius (°C)
  • Weergave binnen- en butentemperatuur met MN/MAX-r registraties
  • Alle MIN/MAX-registraties kunnenworden geannuleerd
  • Draadloze transmissie via 868 MHz
• Ontvangst buiten signaal met tussenpauzen van 4 seconden
• Batterij-indicator
  • Voor op taf d of aan de m uur

De buiten tem pera tuu rzender

• Transmissie van buitentemperatuur naar r Weers tation via 868 MHz.
• Regenbestendige bekapping
- Omhus elvoor beves tging aan muur (ophangen op een beschutte plek. Vermijd rechtstreekse regen en drekt zonlicht)

OPSTARTE N:

Let op: Dit weerstaon kan slechts een buitenze nder ortvangen.

1. Plaats eerst de batterijen in de temperatuurzender (zie "Plaatsen en vervangen van baerijen in de temperatuurzender").

2. On middelijke daarna en wel binnen 30 seconden de batterijen in het Weerstatn plaatsen (zie 'Plaatsen en vervangen van baerijen in de temperatuurze nder'). Zodra de ba erijenzijn geplaatst lichten alle sedies van het scherm even op. Vervolgens worden de jd 0:00 en de weerpaatjesmet zon en wdkje weergegeven, en de binnent emper auu r weergegeven. Als dit na 60 seconden nog steeds niet het gevals, neemde batterijen dan uit en wacht 30 seconden alvore ns deze weer te plaatsen.

3. Nadat de ba erijen inde sensor zijn geplaatst begint het Weer stationdata van de sensor te ontvangen. De buiten temperatuuren het pictogram van de signaa ontvangst zullen nu door het Weersta alonworden weergegeven. Als ditna 5 minuten niethet gevalis, die nen de ba erijente worden uitgenomenen herstart te worden vanaf stap 1.

4. Ten einde voldoende ontvangst van het 868 MHz-zendsignaalte verzekeren mag de afstand tussen de sensor en de uteindelijke postie van het Weerstation niet meer bedragen dan 100 meter (zie opmerking en onder "Ophangen" en "868 MHz-ontvangst").

5. Zodra de op afsta ndgemeten temperatuur door het Weerstation is ontvangen en wordt weergegeven, wordt automatisch de ontvangst van de DCF-tijd (rad iografisch bestuurde tijd) gestart. Dit duurt normaliteren in gun stige omstandighed en tussen 3-5 minute n.

Let op:

• Het Weerstation ontvangst slech is één butensensor.
• Als de a toortijd (DCF -tijd) ni et binnen 10 minuten is ontvangen druk dan op de SET-toets om met de hand een verlopig ejd inte stelle n.
• Dageliks e DCF-entvangst vindt dag eljks plaats tussen 02:00 en 03:00. Als ontvangst om 03:00 niet geslaagd is, worden om 04:00 en 05:00 en 06:00 nieuwe pogingen gedaan totdat ontvangst geslaagd is. Als ontvangst om 06:00 nog steeds niet geluktis, dan vindt de

volgend e poging de dag daarna om 02:00 plaats. Als ontvangst gelukt is vervangt de ontvangen jd de met de hand ingevoerde tijd. (Z e ook opmerkingen onder "DCF-ontvang st" en "Handbe diend Regelen Tijd")

PLAATSEN EN VERVANGEN VAN BATTER JEN IN HET WEERSTATION

Het Weerstation werkt op 2 x AA, IEC LR6, 1.5V batterjen. Volg

onderstaande stappen voor het plaatsenen vervangen van de ba erijen:

1. Verwijder het dekselaan de achterkant van het Weerstation.
2. Paats ba enij enen let daarbij op de ju stepolarltelt (z e markering). Sui t deksel van ba tter ijvakweer.

PLAATSEN EN VERVANGEN VAN BATTER JEN IN DE TEM PERATUURZ END ER

De temperatuurzender wordt gevoed door 2 x AAA, I ECLR3, 1.5V ba erijen. Volg onderstaande stappen voor het plaatsen en vervange nvan de ba erijen:

1. Uitstallende Dekselbatterijvak.
2. Breng ba erijen in, daarbij lettendop juiste pobritet (zie markering).
3. Breng dekselvan ba erijvak terug op z'n plaat s en s chroef het weer dicht

Let op:

Als de ba erijen in een van de toestellen worden vervangen, dienen alle toest dien võgens de opstartprocedure te worden herstart. Dit is

vanwege het feit dat bij het opstarten de zender een beveiligingscode uitzendt dietijdens de eerste 3 minuten van werk ing door het Weerstation ontvangen en opgeslagen moet worden.

WISSELEN BATTERIJEN

Het is aanbevolen de batterijen in alle toestellen jaarlijks te vervangen om optimaleprecisie van dezetoestellen te garanderen (voor levensduur ba erij, zie Specificaes hieronder).

FUNCTIETO ETSEN:

Weerst at on:

HetW eerstation heeftvier prakische functieto etsen.

SET-toets + toets ALA RM-1 toets SET + ALA RM MAX RESET MIN/MAX RESET- toets

SET-toets (Handbediend regelen):

• Indrukkenvoor reg een van een van de volgende functies: tijdzone, tijdontvangs tAAN/UIT en handbediende tijd
  • Alarmuitschakelen

+ toets

- Indrukkenom in regestandeen waarde te wijgen

• Alarm uitsch akelen

ALARM-t oets

• Indrukkenom naar regelstand alarm te gaan
  • Alarm activerenuitschaken
  • Alarm uitschakelen

MIN/MAX RESET-toets

• Verspringen tussen weergave van maximum/minimum temperatuur
  • Handbediende regelstand
• De sluim erfunctie van het repetee a b arm activeren

Pctogram tjdontvangst 12:34 Tijd Alarm pttogram P rognosepijtjes Ptc togr am ba tterij - indicat or van ontvange 235 25 19° OUTDOOR 103 6° Bil nentemperatuur MIN/MAX Bih entemperatuur MIN/MAX Buittemperatuur Wee plaatjes Pctogram batterij-indicator (buiter em peratuurzender) ) Ptc togr am ontvangs t bute nsignaal" Buiter em peratuur

* As het Weerstation ein geslaagd ishet signaalvan de zenders te ontvangen, vers chijnt het pictogram van de sign aal ontvangst (bij geen ontvangst wordt geen pid og am weergegeven). Op deze manier kan men gemakkelijk aleze of de laatste ont vanstping geslaagd is (pictogram aan)) of mislukt (pictogram ut).

Omwille van de overzichtelijkheid is het scherm opgedeeld in 3 secties voor weergave van de tijd, weersvoorspelling, binnendata en buitendata.

Sectie 1 - TUD

• In normale stand weergave van zendergestuurde tijd.

- Een pictog ram van de radioma st geeft aan dat het DCF-77 tijdsgnaal gescand (krippperend) of ontvangen (permanent) wordt. Let op: Dit symbool verschijnt nietwanneer radiografsche tijdontvangs t niet geslaagd is ofwanneer de tijdontva ngs tfunctie is ut ges chakeld

- In normale weergave verschijnt het alarm-pictogram als het alarm actief is of als de repeteerfunctievan de wekker actief is knipperthet alarm-pictogram

Sectie 2 - WEERS VOORSPELLINGSP LAATJ ES

- Weergave van het verwachte weer middels drie weerplaatjes en twee prognosepijtjes, die veranderen naargelang ontwikkelinge in de lucht druk

Sectie 3 - BINNENTEMPERATUUREN BUITENTEMPERATUUR

• Weergave van huidge binnentemperatuur met MIN/MAX

• Batter je n-indicator (ontvang er)

• Weergave van huidge buitent emperatuur met MIN/MAX

- Het pictogram van een radomast geeft aan dat het signaaldoor de zender wordt ontvangen

• Batter je n-indicator (buit en em per at uurz ender)

DCF-RADI OGRARSCHE TI JD

Detijdbasis voor de radiografisch bestuurde tijd is een Cesium atoom klok van het Physikaisch Technische Bundesanstalt Braunschweig met een tijdsafwijking van mind er dan een seconde in één miljoen jaar. De jd wordt gecodeerd u itgezond en vanuit Mainlningen in de buurt van Frankfurt via het frequ entesignaal DCF-77 (77.5 kHz) en heeft een z endbereikvan ongeveer 1500 km. Het zend ergest uurde

weer station ontvangt dit signaal en zet het om in de exacte zomer- ofwintertijd.

De ontvangstkwaliteit hangt in sterke mate afvan de geografische ligging. Normalite rzouden er binnen een straal van 1500 km rondom Frankfurt geen ontvangstproble men mogen zijn.

Als na de opstartprocedure de buitente operatuur en buit env ochtigh eid worden weer-gegeven gaan het DCF

toensymbooltje in het eerste deelinde Inler bovenhoekvan het scherm knppere n. Dit geeft aan dat de klok het radosignaalontdekt heeft en het probeert te ontvangen. Zodra de tijdcode ontvangen is, blij het DCF-radomastje op het scherm staan en wordt de radografische bestuurde tijdweeg geveen.

Als het radiomastje knippert maar de tijd niet wordt ingesteld of het DCF torentje hele emaal netverschijnt, controleerd dan het voigende:

• Aanbevolen afstand van mog eijke storingsbronnenzoals computermontoren of tv-toe stellen is tenminste 1.5-2 meter.
• In rumten met gewapend beton (keders torenflatswordt het signaal uite raard verzwakt ontvangen. In extreme gev allen het toesteldichter bij het raam zeen met de voor- of achterkantin de richting van de zender in Frankfurt

De volgende waarden kunnen h andbediend worden ingested:

• Re gelstandtijdzone
• Regelstandtij dontvangst AAN/UIT
• Handbediende rege lentijd

Druk op SET-toets gaan naar de regelstand.

De standaard waarde van de tijdzone van het weerstation is "0" uur. Wijzig als volgt:

1. In normale stand eenmaal op SET drukken. ("O" knpp ert).

2. Stel met de +- toets de tijdzonein. Het bereik loopt van 0, -1, -2...

12, 12, 11, 10... 2, 1, 0, in op eenvolgende stappen van 1 uur.

1. Druk ter bevestiging op SET-toets en ga verder naar de

"Regelstandjdontvangst aan/uit".

In gebied en waar ontvangst van de DCF-tijd niet moge lijk is, kan de ontvang stfundie van de DCF-tijd UIT worden gezet. De kbk werkt dan als een gewone kwartsklok (standaard in stelling: AAN).

1. De le ers "ON"gaan knipp erenop het scherm.

2. Stel met de +-toets om de on tvangstfunctie UITte ze en.

3. Druk ter bevestigingop SET-toets en ga verder naar de "Handbediende regelstand tijd".

Let op:

Als de funce van de jdontvangst handmatig UIT is gezet, zal de klok geen enkele on tvangst poging doen zolang de functie van de jdontvangst op OFF staat. Het pictogram van de tijdontvangst en "DCF" verschijnen niet op het schem.

In geval het Weer station niet instaat is het (DCF)-signaal van de atoomtijdte ontvangen (storingen, zendaafstand, enz.), kan de jd met de hand worden ingesteld. De klok werkt dan verder a is een normale kwart sklok.

Uren (knipperen) 12:34 Minuten (knipperen)

Reg el de Kok als volgt:

1. De uren gaan knpperen op het tijd-sectie.
2. Stel met de +-toets de uren in en druk op SET-toets om verder te gaan naar de regelstand van de minuten.

3. De minu ten gaan knpperen. Druk op de + -toets om de minuten in te stellen.

4. Druk ter be vestigingop SET-toets om de regelstand te verlaten.

Let op:

Hoewel het met de hand is ingesteld probeert het toestel het tijdsignaalte ontvangen. Als het hieringsbagd is zal de ontvangen zendertijd de handbe de ndejd vervangen. Als een ontvangstpoging gedaan wordt gaat het DCF-pictogram knupperen. Als ontvangst mislukt is wordt het DCF-pictogram niet weergegeven en doet het toestel.

REGELSTAND ALARM:

Boon van alar mtijd s ttp (ON) THE DEP ALARIS 10:34 Alar mtijd s ttp

Alarm instellen:

1. Houd ALARM ongeveer 3 seconden ing ed ukt totdat de aar ntijd gaat knippe ren.
2. De uren en het alarm pictogramgaan knipperen. Druk op + om de uren in te stellen.

3. Druk even op de ALARM-toets; nu gaan de minuten knipperen. Druk de toets + inom de minuten inte stellen.

4. Druk eenmaal op de ALARM-toets om de instellingente bevestigen.

5. Druk eenmaal op de ALARM-toets om de alarm functie aan of uit te schakelen. Weergave van het alarm-symbol betekent dat het alarm "AAN" staat.

Let op: Het alarm houdt 85 seconden lang aan.

REPETEERSTAND EN ALARM STOPPEN:

1. Ab het alarm afgaat op MIN/MAX RESET -toets drukken om de sluimerfunctiete activeren. Het alarm stopt en gaat na 10 minuten weer al.
2. Druk op een andere knop dan de MIN/MAX RESET om het alarm geheel uitte schakelen.

WEERSVOORSPELUNG EN WEERTEND BN S DE

WEERPLAATJES

Er zijn 3 weerplaafjes die inéén van de onderstaande combinaties ophet seconde deel van het scherm kunnen verschijnen:

Zonrig

Bewolkt met
zonnige perioden

Re genachtig

Bij elk e potseling e ofaanzienlijke luchtdrukver ander hg wijzigen de weersymbooltjes overeenkomstig om de weersverandering aan te geven. As de weer plaatsen snet veranderen betekent dit dat de lucht druk niet veranderd is of dat de wijziging te traag is geweest om door het weer station te kunnen worden geregstreerd. Als het ve rtoonde weersymbooltje een zon of regenwolk is, zalhet niet veranderen als h et

weer beter (zonnetje) of slechter (regenwolkje) wordt, omdat de weersymbooljes dan reeds in hun uiters te positie staan.

De vertoonde weersym booltjes voorspelen het weer in de zinvan verbeteren of verslechteren, en niet alszonn ig of regenachtig, waar de plaatjes letterlijk voor staan. As b.v. het huidge weer bewokt is en het weersym bootjevan regen wordt afgebeeld, dan betekent dit niet dat het toesel defect is, maar dat de luchtdruk gedaal is en dat het weer verwacht wordt te verslechteren; het gaat niet noodzakelerwijs regenen.

Let op:

Na het opstarten dienen de weers voorspelling en van de volgend e 12-24 uur te worden geannuleerd. Hierdoor krijgt het weer station voldo ende tijd om op een constante hoogte te function eren en zullen de uitslagen accurater zijn.

Zaals normaal bij wee rsv oorspelling enkan geen absolute precisie gegarandeerd worden. De weers voorspellingen hebbeene gescha e precise van ongeveer 75% vanwege de ver schilende functies waarvoor het Weerstation ontworpen is. In gebieden dieonderh evig zijn aan platseling eweers verandering en (bijvoorbeeld van zonnig naar regen) zal het Weerstation precise rzijndan ingebieden waar het weer meestentijds stabiel is (bijvoorbeeld hoofdzaakelijk zonrig).

Als het weerstationnaar een andere locatiever huisd wordt die aanzienlijk hoger of ager dan de vorigepositie is (Bijvoo beeld van de begane grond tot de bovenste verdieping van een huis) verwijder dan de ba erijen en breng ze na ongeveer 30 seconden weer in. Herdoor zal hetWeersation de nieuwe bcatie niet verkeerd interpreteren als een wijziging in luchtdruk, terwijl het in feite gaat om een verandering van hoogte. Annulberopnieuw de voorspellingen van de eerste 12 of 24 uurzodat het toestel hierdoorde jd krijgtop een constante hoogte te functioneren.

DE PROGNOSESPULTJES

De wee plaatjes werken samen met de prognose pijltjes (zie links en rechts van de weer plaatjes). Wanneer de indicator naar boven wijst betekent dit dat de luchtd uik stijgt en het weer verwacht wordt te verbeteren; wijst het pijlje echter naar beneden, dan zal de luchtdrukgaan dalen en wordt het weer verwacht te zullen verslechterne n.

Alswe hiermee rekering houden, dan kunnen we afeze nin welke mate het weer isveranderd en nog verwacht wordt te veranderen. Als bijvoorbeeld het weerpijtje naar beneden wijst en het wolkje met zonnefieworden vertoond, dan wasde laatstm erbare weers veranderingtoen het zonnigweer was (enk el wee symbodtje vanzon). De volgend evera ndering zal dus het symbooltje van het regenwdikje zijn want het pijtje wijst naar beneden.

Let op: Alseen verandering in lucht druk is geregistreerd, blijvende prognose pijljes permanent op het schermstaa n.

WEERGAVE VAN DEBINN BNT BM PERATUURVAN DE MINIMUM EN MAXIMUM REGISTRATIES

De gemeten b innent emperatuur en MIN/MAX registrates worden op het laatste sect ievan het LCD-scherm en weergegeven.

Pictogram binnendat a INDOOR 23.4°C Binn entemperatuur MAX 24° MIN 18° Binn entemperatuur MIN Binn erte mperat uu r

Let op: De MIN/MAX binnentemperatuur resolutie is -9°C t/m +38°C met 1°C resolutie

WEERGAVE VAN DE BUITENTEMPERATUUR VAN DE MINIMUM EN MAXIMUM REGISTRATIES

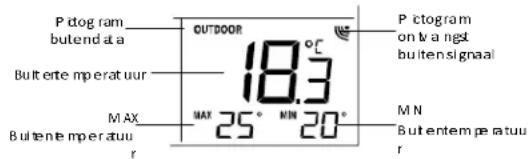

Het laat ste sectie van het LCD-scherm geeft de gem et en buitent emperatuur en MIN/MAX registraties.

P dog ram butend at a Buiterte mp erat uur MAX Buitete mp erat uur OUTDOOR 18.3 25° MIN 20° P ctogram on v a ngt buitensignaal M N But entem pe ratuu r

Let op: De MIN/MAX buiten temperatuur resolutie is -40°C t/m +60°C met 1°C resolutie.

MINIMUM EN MAXIMUM BUTENREGISTRATIES ANNULEREN Let op: De MINMAX binnen - en buitenregjstraties cijfers zullen tegelijkerjd gereset worden.

1. Houd de MIN/MAX RESET-toets ongeveer 3 seconden ing edukt zodat alle minimum en max mum gegevens worden ter uggesteld.

BATTERIJ IND CAT OR

Alshet jd wordt de batterijen te vervangen wordt de batterij-indicator op het scherm weergegeven.

868 MHz ONTVANGST

Het weer station dent de temperatuurdata binnen 3 minuten na het opstarten te ontvangen. Als het buitensignaal niet binnen 3 minuten na het opstarten kan worden ontvangen, of als in normale stand de sign aabntv angst voortdurend verstoord wordt, geefthet scherm "---" weer . Contr oleer in ditgeval de vogende punten:

1. Het weerstation of de zender dient tenminste 1.5-2 meter uit de buurt te zijn van mogelijke storingsbronnen zoals computer monitorenen tv's.
2. Plaats het weerstation niet in de onmiddellijke nabijheid van metalen kozijnen.
3. Het gebruik van andere elektrische apparaten zoals hoofd telefoons ofl uidsprekers die op de zelfde golfengtewerken (868MHz) kan goede transmissie en ontvangst b el emmer en.
4. Naburg e bewoners die elektrische apparaten gebruiken die ook op de 868MHz-werken kunnen ook interferentie veroorzaken.

Let op:

• As het 868 MHz sign al eenmaal correct is ontvangen open dan het batterijvakvan de zender of weerstation niet meer. Hierdoor zouden de batterij en nam elijklos kunnen springen van de contactpunten, waardoor u weer heleal opnie uw zou moeten opstarten. Gebeurt dit per ongeliktoch, herstart dan alle toestellen (zie Opstarten boven) anders kunnen z endproblemen ontstaan.
• Het zendbereik van de zender naar het weerstation is ongeveer 100 meter (nvije veld). Dit berek wordt echter benvloedtdoor omgeving factorenen de mate van storing. Alsondanks het in achtnen en van deze factoren geen ontvangst mogelijkis, dienen alle to estelen opnieuwte worden opgestart (zie Opstarten).

OPS TELLE N

HET WEERS TAT ON POSITIONEREN:

Het weer station kan aan de muur worden opgehangen of op tafe I worden opgesteld.

Ophangen aan muur

Kie seen beschue p lek. Vermijd directe regen en zonlicht.

Alvorers aan de muur op te hangen eerst controleren of de waarden van de buitentemper atuur van af de uitgekozen plaats en wel kunnen worden ontvangen.

1. Be vestig een schroef (nietm eeg elever d) in de muur en laatde kop ongeveer 5 mm uitsteken.

2. Hang het weerstationop aan de schroef. Controeder of het goed vast blij zitten alvorens het to est ellostelaten.

Vrijstaand opste llen

Met b ehulp van de standaard kan het weerstationop een vlak oppervlak worden geplaats t

HET BUITENT EMPERATUURZENDER POSIT O NEREN :

zender wordt geleverd met een houder die met de meegel overde schroeven aan de muur kan worden bevestigd. De zender kan ook op een egaaloppervlak worden geplaat door de standaard op de bodem van de zender te bevestigen.

Aan muur bevestigen:

1. Bevestigde houder tegen de muur met de schroeven en plastic pluggen.
2. Klik de buitentemperatuurzender in de houder vast.

Let op:

Avo iens de zender permanent te beve stigen eerst alle toestellen op hun plaats zeen om te controleren of het zendsgnaal met de buitentemperatuur ontvangen kan

worden. Kan het signaal nietworden ontvangen, verschuf de zenders dan enigszins om ontvangst te verbeteren.

VERZORGING EN ONDERHOUD:

• Extreme temperaturen, vibrates en schokken dienen te worden vermeden omdat deze het toestelkunnen beschadgen en tot inaccurate metingen en voorspellingen leid en.
• Weesuterst voorzichtig bij het hanteren van de ba erijen. Alsde ba erijen in contact komen met hitt e, expbsi even, of geleidende ofcorroderend materialen, kan dt leiden tot persoonlijk teisel, brandwonden of schade aan zak en.
• Lege ba erijen onm dd eilijk uit toest el halen om schade door lekkage te vermijden. Enkel vervangen door verseb a erijen van het aanbevo len type.
• Maak het scherm en het om huis el enkel met een zacht vochtig doekje schoon. Gebruik geen re ing ing- of schuumiddelen omdat
  deze krassen kunnen ver oorak en.
  • Toe stel niet onder water houden.
• Weeszeer voorzichtig bij het gebruik van een beschadigdLCD-scherm. De vloelbar ekr stallen kunnen s chadelijk zijn voor de gezondheid.
• Nooit proberen het toestel zelfte repareren. Breng het terug naar de wink el voor reparatie door een erkend monteur. Door het toestel

te openen en er zelf aan te gaan prutsen kan de garantie komen te vervalien.

• Nooit het elektronische circuit van het toestel aanraken van nwege gevaar voor elektrische schokken.
• To stellen niet bloot stellen aan plotselingen wijzigingen h de temperatuur; dit kan leiden tot snelle verandering en in de registraties en voorspelling en de hierdoor niet geheel accuraat kunnen zijn.

Hierbij verklaart Technotrade dat het toestel WS 9136 in overeenstemming is met de essenële eisen en de andere relevante bepalingen van richtlijn 2014/53/EU en ROHS 2011/65/EG. De oorspronkelijke EU-verklaring van overeenstemming is te vinden op: www.technoline.de/doc/4029665091365

SPECI RCATIES:

Aanbevolen gebruiks tem peratuur : 0°C tot + 50°C

Meet bereik temperatuur:

Binnen : -9.9°C t/m +37.8°C met 0.1°C resolutie ("OF.L" verschijnt indien buiten dt bereik)

Buten : -39.9°C t/m +59.9°C met 0.1°C resolutie ("OF.L" verschijnt indien buiten dt bereik)

Meei nterval binn en temperatuur: eke16

seconden Ontvangst butend at a : elke 4

seconden

Zendfrequene: 868 MHz

Maximaal zendvermogen: -7,54 dBm

Voed ng:

Weer station : 2 x AA, IEC LR6, 1.5V

Levensduur van ba erij (alkaline ba erijen aanb evden)

:Ongeveer 24 maand en

Temperatuurzender : 2 x AAA, IEC, LR3, 1.5V

Levensduur van ba e rij (alkaline ba erijen aanb evolen):

Ongeveer 12 maand en

Afmengen (L x B x H)

Weerstation : 124.4 x 25 x 130.4 mm

Temperatuurzender : 32.4 x 14.1 x 86.5 mm

BEPERKTE AANSPRAKE UJKHEID

• Elektrisch en elektronisch afval bevat gevaarlijke toffen. Storten van elektrisch of elektronisch afval in de natuur en/ofop verboden terrein brengt en stige vervulling toe aan het milieu.
• Heem contact op met polie of rijkswaterstaat voor adressenlijst met vuilstortplaatsen en toegestane afvalstoen.
• Alle elektronische apparatuur moet zoveel mogelijk te worden hergebruikt. Neem actief deel in het kringloopgebruik van elektrisch en elektronisch afval.
• Het onbeperkte dumpen van elektronisch afval kan gevaar opleveren voor de bevolkingsgezondheid en de kwaliteit van ons leefmilieu.
• Zoals vermeld op de verpakking en de productskker is het ten zeerste aangeraden de handleiding aandachg te lezen. Dit product moet gescheiden worden verwijderd en niet met huisvuil worden meegegeven.
• De fabrikant en leverancier accepteren geen enkele verantwoordelijkheid voor foueve registraes van de apparatuur en de mogelijke gevolgen daarvan.
• Dit product is enkel ontworpen voor gebruik thuis als indicae van toekomsg weer.
• Dit product is niet geschikt voor medische doeleinden of voor publieksinformae.
• Specicaes van dit product kunnen wijzigen zonder voorgaande kennisgeving.
• Dit product is geen speelgoed. Uit de buurt van kinderen houden.

- Geen enkel deel van deze handleiding mag gereproduceerd worden zonder schrielijke toestemming van de fabrikant.

Milieueecten op radio-ontvangst

Het staon behoudt de exacte jd via draadloze technologie. Zoals met alle draadloze apparatuur kan de ontvangstkwaliteit in de volgende omstandigheden worden aangetast:

• lange zendafstand
  • in de buurt van bergen en valleien
• in de buurt van snelwegen, spoorwegen, vliegvelden, hoogspanningskabels, enz.
  • In de buurt van bouwterreinen
  • in de buurt van hoge gebouwen
  • binnenin betonnen gebouwen
  • in de buurt van elektrische apparatuur (computers, TV's, enz.)
  en metalen structuren
  • binnenin bewegende voertuigen

Plaats het staon op een locae met een opmaal signaal, bijv. dicht bij een raam en uit de buurt van metalen oppervlaktes of elektrisache apparatuur.

Vorrzorgsmaatregelen

• Dit hoofdapparaat is uitsluitend bestemd voor binnenshuis gebruik.
• Stel het apparaat niet bloot aan overmage krachten of schokken.
• Stel het apparaat niet bloot aan hoge temperaturen, direct zonlicht, stof en vocht.
  • Niet onderdompelen het apparaat in water
  • Vermijd contact met bijtende stoen.
• Gebruik het apparaat niet in een vuur. Deze kan ontploen.

- Niet open de behuizing en niet manipuleren structurele componenten van het apparaat.

Baerijvoorschrien

• Gebruik uitsluitend alkaline baerijen, geen oplaadbare baerijen.
  • Installeer baerijen correct volgens de polariteitmarkeringen (+/-).
  • Vervang aljd een volledige set baerijen.
• Combineer nooit gebruikte en nieuwe baerijen.
  • Verwijder onmiddellijk uitgepue baerijen.
  • Verwijder baerijen wanneer niet in gebruik.
• Baerijen nooit opladen of in vuur werpen om ontplong te voorkomen.
• Houd de baerijen niet in de nabijheld van metalen voorwerpen. Een contact kan een kortsluing veroorzaken.
• Houd alle baerijen buiten bereik van kinderen omdat ze een verskkingsgevaar vormen.
  • Bewaar de verpakking voor eventueel toekomsg gebruik.

Gebruik het product alleen voor het doel waarvoor deze bestemd!

Verordening verwijdering baerijen

Oude baerijen horen niet in het huisvuil. Als baerijen in het milieu terechtkomen kunnen deze milieu en gezondheidsproblemen tot gevolg hebben. U kunt gebruikte baerijen kosteloos bij uw handelaar of inzamelplaatsen teruggeven. U bent als verbruiker

weelijk verplicht oude baerijen, als omschreven, in te leveren.

Verordening verwijdering elektrische apparaten

Dit symbool betekent dat elektrische apparatuur, wanneer hij het eind van zijn levensduur bereikt, niet mag worden afgevoerd met het gewone huishoudelijk afval. Breng de apparaat naar het plaatselijke inzamelpunt voor afval of recyclingcentrum. Dit is van toepassing voor alle landen van de Europese Unie en op

de overige Europese landen met een systeem voor gescheiden afvalinzamelin.

STAZIONEMETEOWIRELESSA868MHZ
