GEBRUIKSAANWIJZING BGA 45 STIHL

1 Voorwerp 80
2 Informatie met betrekking tot deze handleiding 80
2.1 Geldende documenten 80
2.2 Aanduiding van de waarschuwingen in de tekst.....81
2.3 Symbolen in de tekst 81
3Overzicht 81
3.1 Bladblazer en laadkabel 81
3.2 Pictogrammen 82
4Veiligheidsinstructies 82
4.1 Inleiding 82
4.2 Waarschuwingssymbolen 82
4.3 Gebruk conform de voorschriften 83
4.4 Eisen aan de gebruiker 83
4.5 Kleding en uitrusting 84
4.6 Werkgebied en -omgeving 84
4.7Veilige staat 85
4.8 Ingebouwde accu 86
4.9 Werken 87
4.10 Laden 87
4.11 Vervoeren 88
4.12 Opslaan 88
4.13 Reinigen, onderhouden en repareren 89
5 Bladblazer inzetgereed maken 89
5.1 Bladblazer inzetgereed make n 89
6 Bladblazer laden en leds 90

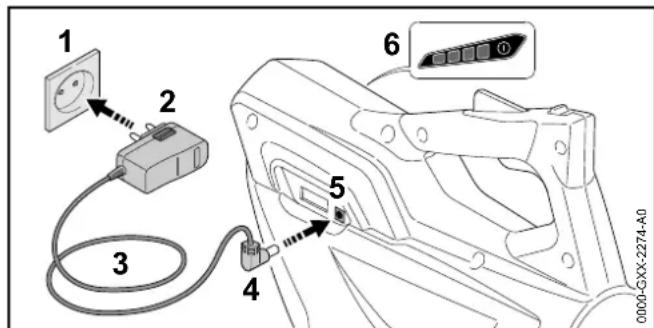

6.1 Bladblazer laden 90
6.2 Laadtoestand weergeven 90
6.3Leds 90
7 Bladblazer completeren 91
7.1 Blaaspijp en blaasmond monteren 91
8 Activeringssteutel aanbrengen en lostrekken 91
8.1 Activeringssteutel aanbrengen 91
8.2 Activeringssleutel lostrekken 91

9 Bladblazer inschakelen en uitschakelen 91
9.1 Bladblazer inschakelen 91
9.2 Bladblazer uitschakelen 92
10 Bladblazer en accu controleren 92
10.1 Bedieningselementen controleren 92
10.2 Ingebouwde accu controleren 93
11 Werken met de bladblazer 93
11.1 Bladblazer vasthouden en geleiden 93
11.2 Blazen 93
12 Na de werkzaamheden 93
12.1 Na de werkzaamheden 93
13 Vervoeren 93
13.1 Bladblazer vervoeren 93
14 Opslaan 94
14.1 Bladblazer opslaan 94
14.2 Laadkabel opslaan 94
15 Reinigen 94
15.1 Bladblazer reinigen 94
15.2 Laadkabel schoonmaken 94
16 Onderhoud en reparatie 94
16.1 Onderhoudsintervallen 94
16.2 Bladblazer onderhoden en repareren 94
16.3 Laadkabel onderhonden en repareren 94
17 Storingen opheffen 95
17.1 Storingen aan de bladblazer of de laadkabel opheffen 95
18 Technische gegevens 96
18.1 Bladblazer STIHL BGA 45 96
18.2 Laadkabel STIHL LK 45 96
18.3 Geluids- en trillingswaarden 96
18.4 REACH 96
19 Onderdelen en toebehoren 96
19.1 Onderdelen en toebehoren 96

STIHL

0458-719-9621-A

Op deze handleiding rusteursrecht. Alle rechten blijven voorbehonden, vooral hetrecht op verspreiding, vertaling en verworking met elektronische systemen.

Nederland's

20 Milieuverantwoord afvoeren 97
20.1 Bladblazer en laadkabel milieuvriendelijk afvoeren 97
21 EU-conformiteitsverklaring 97
21.1 Bladblazer STIHL BGA 45 .97
21.2 Laadkabel STIHL LK 45 .97

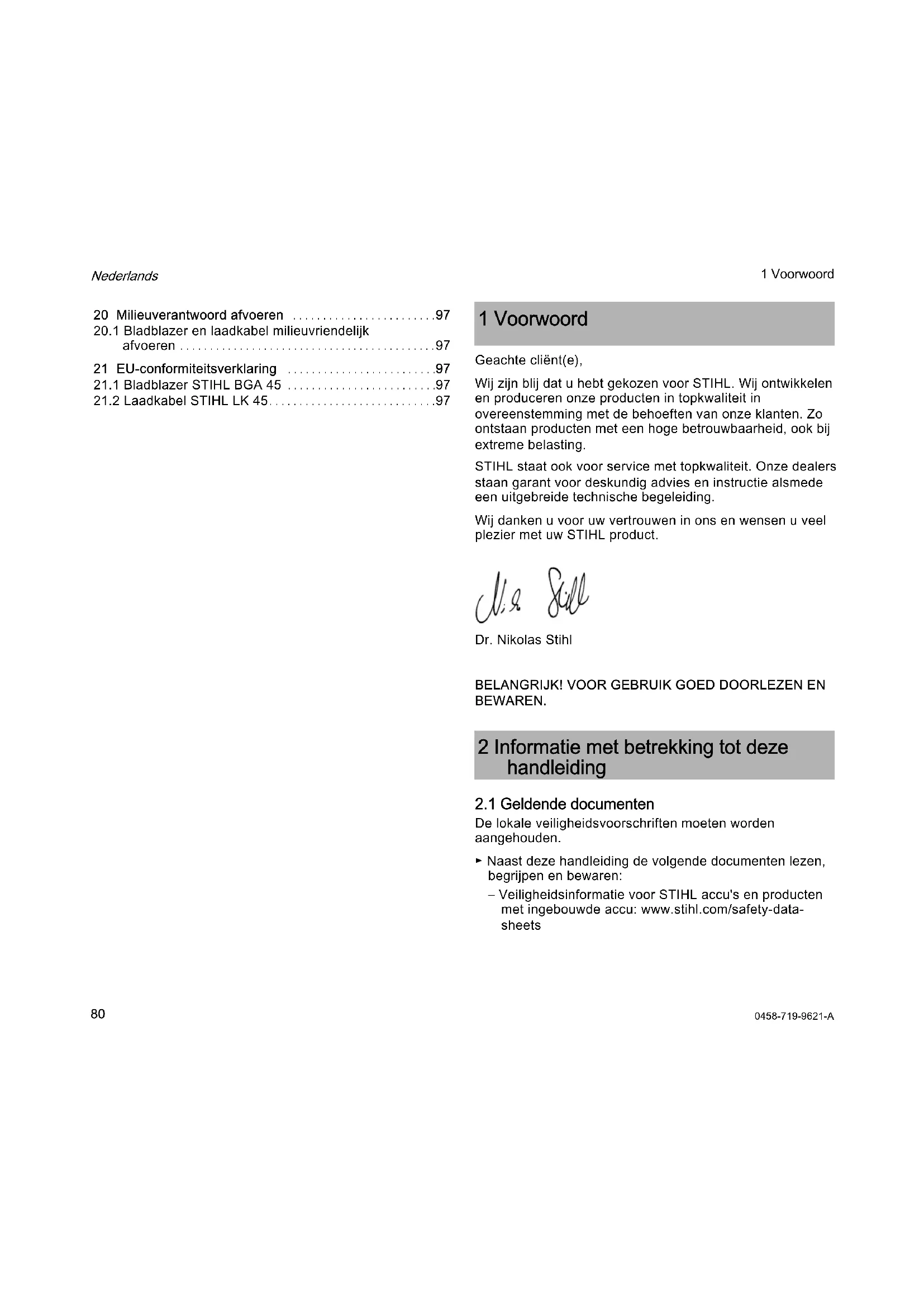

1 Voorwoord

Geachte client(e),

Wij zijn bijdat u hebte gekozen voor STIHL. Wij ontwikkelen en produceren once producten in topkwaliteit in overeenstemming met de behoeften van onze klanten. Zo ontstaan producten met een hove betrouwbaarheid, ook bij extreme belasting.

STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.

Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.

Dr. Nikolas Stihl

BELANGRIJK! VOOR GEBRUIK GOED DOORLEZEN EN BEWAREN.

2 Informatie met betrekking tot deze handleiding

2.1 Geldende documenten

De lokale veiligheidsvoorschriften要去en worden aangehonden.

• Naast deze handleiding de volgende documenten lezen, begrijpen en Bewaren:

• Veiligheidsinformationatie voor STIHL accu's en producten met ingebouwde accu: www.stihl.com/safety-datasheets

2.2 Aanduiding van de waarschuwingen in de tekst

WAARSCHUWING

De aanwijzing duidt op gezaren die kuren leiden tot ernstig letsel of zelfs tot de dood.

• De genoemde maatregelen können ernstig letsel of de dood voorkomen.

LETOP

De aanwijzing duidt op gezaren die kuren leiden tot materièle schade.
- De genoemde maatregelen können materiaële schade voorkomen.

2.3 Symbolen in de tekst

Dit symbol verwijst maar een hoofdstuk in deze handleding.

3 O v e r z i c h t

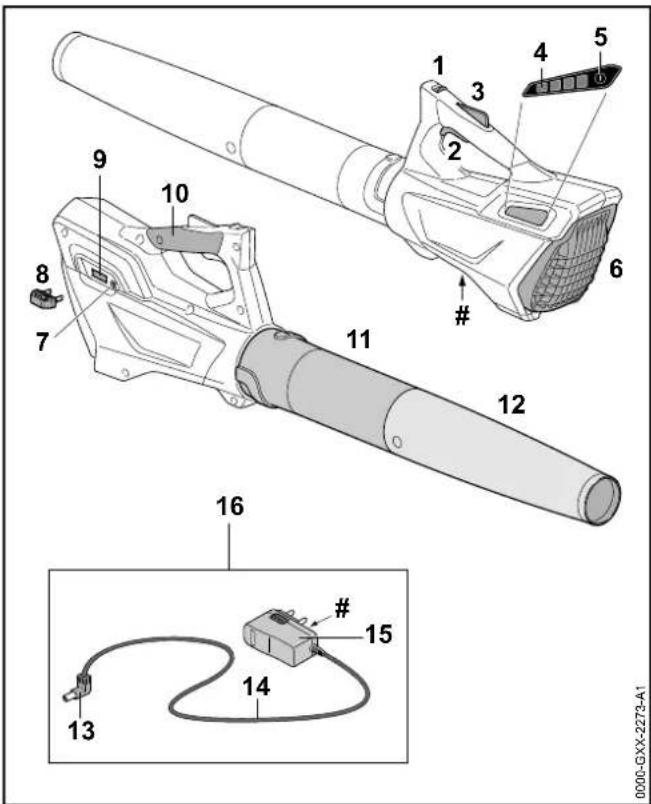

3.1 Bladblazer en laadkabel

De accu is vast ingebouwd in de bladblazer.

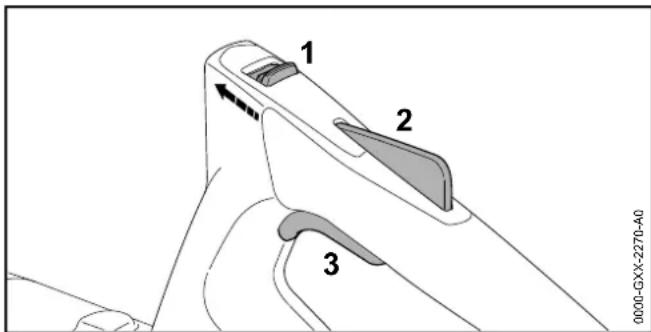

1 Deblokkeringsschuif

De deblokkeringsschuif deblokkeert samen met deschakelhendelblokkering de schakelhendel.

2 Schakelhendel

De schakelhendel schakelt de bladblazer in enuit.

3 Schakelhendelblokkering

De schakelhendelblokkering deblokkeert deschakelhendel.

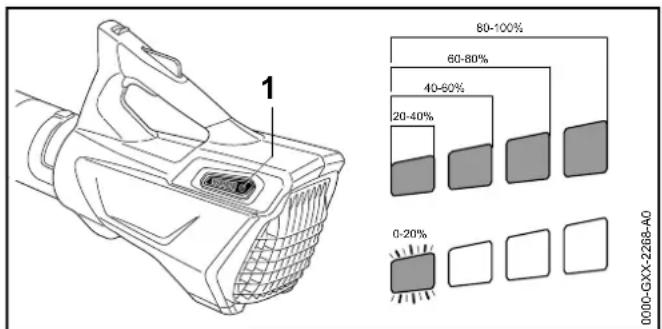

4 LEDs

De leds geleven de laadtoestand van de accu van de bladblazer aan en storingen wee.

Nederland's

4 Veiligheidsinstructies

5Druktotoets

De druktoets activeert de leds op de bladblazer.

6 Beschermrooster

Het beschemrooster beschermt de gebruiker gegen bewegende deeltjes in de bladblazer.

7 Laadbus

De laadbus zorgt voor contact met de laadstekker.

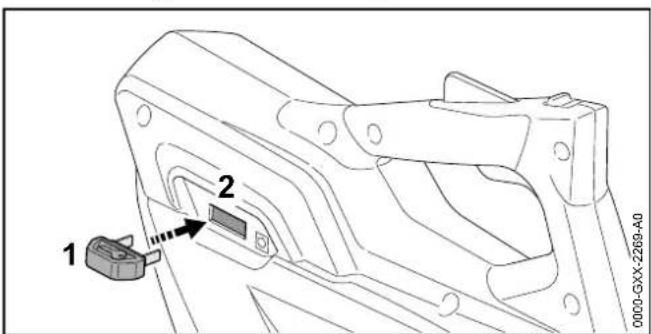

8 Activeringssteutel

De activeringssleutel activeert de bladblazer.

9 Sleutelcontact

Het sleutelcontact zorgt voor contact met de activeringssleutel.

10 Bedieningshandgreep

De bedieningshandgreep dient voor de bediening, het werknen met en het dragen van de bladblazer.

11 Blaaspijp

De blaaspijp geleidt de luchtstroom.

12 Blaasmond

De blaasmond geleidt en bundelt de luchtstroom.

13 Laadstekker

De laadstekker verbindt de laadkabel met de laadbus.

14 Aansluitkabel

De aansluitkabel verbindt de laadstekker met de netstekker.

15Netstekker

De netstekker verbindt de laadkabel met een contactdoos.

16 Laadkabel

De laadkabel dient voor het laden van de bladblazer.

Typeplaatje met machinenummer

3.2 Pictogrammen

De pictogrammen können aanwezig zijn op de bladblazer en de laadkabel en hebden de volgende betekenis:

Dit pictogram geeft aan in welke richting de deblokkeringsschuif moet worden verschoven.

LwA de richtlij 2000/14/EG in dB(A) om de geluidsemissie van producten vergelijkbaar te make.

LK45 Dit pictogram geeft weeat dar voor het laden de laadkabel LK 45 moet worden gebruikt.

De gegevens naast het pictogram duiden op de energie-inhoud van de accu volgens specificatie van de fabrikant van de accucellen. De bij het gebruik ter beschikking staande energie-inhoud is kleiner.

Elektrisch apparaat in een gesloten en droge ruimte gebruiken.

Het product Niet met het huisvuil afvoeren.

Zo monteren, dat de pijlen verticaal maar boven zich gericht.

4 Veiligheidsinstructies

4.1 Inleiding

Dit product ward veilig geconstrueree en is voorzien van veiligheidsinrichtingen. Toch ook op de volgende veiligheidsinstrumenties letten om möglichke bevaren te voorkomen.

4.2 Waarschuwingssymbolen

De waarschuwingssymbolen op de bladblazer en de laadkabel—hebben de volgende betekenis:

Op de veiligheidsinstructies en de maatregelen hiervoor letten.

De handleiding lezen, begrijpen en bewaren.

Veiligheidsbril dragen.

Langaar zo bedekken dat dit nicht in de bladblazer kan worden gezogen.

Activierungssleutel tijdens werkonderbrekingen, het vervoer, het laden, de opslag, onderhouds-of reparatiewerkzaamheden lostrekken.

Veiligheidsafstand aanhoden.

De bladblazer beschermen gegenitte en vuur.

Het toelaatbare temperatuurbereik van de bladblazer aanhonden.

4.3 Gebruik conform de voorschriften

De bladblazer STIHL BGA 45 dient voor het wegblazen van bladeren, gras, papier en soortgelijke materialen.

De bladblazer mag Niet in de regen worden gebruikt.

De bladblazer worden door een ingebouwde accu van energie voorzien.

De laadkabel STIHLLK 45 laadt de bladblazer STIHL BGA 45.

WAARSCHUWING

• Laadkabels, elektrische onderdelen of elektrische apparaten die nicht door STIHL voor de bladblazer zijn vrijgegeven, hunnen leiden tot brand en explosies. Personen hunnen zwaar letsel oplopen of worden gedooden er kan materialei schade ontstaan.

• Bladblazers STIHL BGA 45 laden met behulp van een laadkabel STIHL LK 45.

■ Als de bladblazer of de laadkabel Niet volgens voerschrift worden gezebruikt, kan dit leiden tot ernstig personlijk letsel of zelfs de dood en kan er materiele schade ontstaan.

• Bladblazer en laadkabel zo gebruiken als in deze handleding staat beschreiben.

4.4 Eisen aan de gebruiker

WAARSCHUWING

• Gebruikers die nicht zich geinstruerek können de bevaren van de bladblazer en de laadkabel Niet herkennen of Niet inschatten. De gebruiker of andere Personen kann ernstig of zelfs dodelijk letsel oplopen.

De handleiding lezen, begrijpen en bewaren.

Als de bladblazer of de laadkabel aan een andere person wordt doorgegeven: de handleiding meegeven.

Nederland's

4 Veiligheidsinstructies

• Controlleren of de gebruiker aan de volgende eisen voldoet:
• De gebruiker is uitgerust.
• De gebruiker is lichamelijk, sensorisch en geestelijk in staat, de bladblazer en de laadkabel te gebruiken en hiermee te werken. Als de gebruiker lichamelijk, sensorisch of geestelijk beperkt is, mag de gebruiker slechts onder toezicht van of na instructie door een hiertoe verantwoordelijk of bevoegde persoon hiermee werken.
• De gebruiker ismeerderjarig.
• De gebruiker is geinstrueerd door een STIHL dealer of een hiertoe bevoegd person, voordat deze voor de eerste keer met de bladblazer gaat werkken en de laadkabel in gebruik neemt.

• De gebruiker verkeert nicht onder invloed van alcohol, medicamenten of drugs.

• Als er onduuidelijkheden zijn: contact opnemen met een STIHL dealer.

4.5 Kleding en uitrusting

WAARSCHUWING

• Tijdens de werkzaamheden können lange haren in de bladblazer worden gezogen. De gebruiker kan hierdoor ernstig letsel oplopen.

• Lang waar in een knot dragen en zo beveiligden dat dit Niet in de bladblazer kan worden gezogen.

• Tijdens de werkzaamheden konnen voorwerpen met een hoge slelheid aan boven worden geslingerd. De gebruiker kan letsel oplopen.

• Een nauwsluitende veiligheidsbril dragen. Geschikte veiligheidsbrillen zich aan de hand van de norm EN 166 of de nationale voorschriften getest en met de betreffende codering te koop.

Een lange broek dragen.

Tijdens de werkzaamheden kan stof opdwarrelen. Ingeademstof kan schadelijk zijn voor de gezondheid en allergische reacties veroorzaken.
Een stofmasker dragen.
■ Hiertoe ongeschikte kleding kan blijven haken in hout, struikgewas en in de bladblazer. Gebruikers zonder geschikte kleding konnen ernstig letsel oplopen.
Nauwsluitende kleding dragen.
Sjaals en sieraden afdoen.
Tijdens de werkzaamheden kan stof opdwarrelen. Het opgedwarrelde stof kan een elektrostatische lading van de bladblazer veroorzaken. Als de bladblazer worden aangeraakt, kan deze zich elektrisch ontladen, waar bij een lichte elektrische schok ontstaat. De gebruiker kan letsel oplopen.
Werkhandsschoenen van een slijtvast materiaal dragen.
- Als de gebruiker ongeschikt schoeisel draagt, kan hij uitglijen. De gebruiker kan letsel oplopen.
Stevig, dicht schoeisel met stroeve zool dragen.

4.6 Werkgebied en -omgeving

4.6.1 Bladblazer

WAARSCHUWING

• Onbevoegde Personen, kinderen en dieren können de gevaren van de bladblazer en de opgeworpen voorwerpen Niet herkennen en de gevaren hiervan nicht inschatten. Onbevoegde Personen, kinderen en dieren können ernstig letsel oplopen en er kan materiaèle schade ontstaan.

4 Veiligheidsinstructies

Nederlandss

Buitenstaanders, kinderen en dieren buiteen een afstand van een cirkel van 5m om het werkgebied houden.

Een afstand van 5 m ten opzichte van voorwerpen/ obstakels aanhonden.
- Bladblazer nicht zonder toezicht latent.
Zorg ervoor dat kinderen nicht met de bladblazer können spelen.

• De bladblazer is nicht waterdicht. Als er in de regen of in een vochtige omgeving worden gewerkt, kan dit leiden tot een elektrische stroomstoot. De gebruiker kan letsel oplopen en de bladblazer kan worden beschadigd.

Niet in de regen en Niet in een vochtige omgeving werken.

• Elektrische componenten van de bladblazer+knen vondenveroorzaken.Vonkenkunnen inlicht ontvambare of eenexplosieve omgeving brand enexplosiesveroorzaken.Personen kunden zwaar letsel oplopen of wordengedood en er kan materiele schade ontstaan.
• Niet werken in eenlicht ontvlambare en Niet in een explosieve omgeving.

4.6.2 Laadkabel

WAARSCHUWING

• Buitenstaanders, kinderen kuren de gevaren van de laadkabel en de elektrische stroom Niet herkennen en ook nicht inschatten. Buitenstaanders, kinderen en dieren kuren ernstig of fataal letsel oplopen.

Buitenstaanders, kinderen en huisdieren op afstand houden.
Laadkabel nicht zonder toezicht laten.
Zorg ervoor dat kinderen nicht met de laadkabel können spelen.

• De laadkabel is Niet beschermrd gegen alle invloeden van buitenaf. Als de laadkabel aan bepaalde invloeden van buitenaf is blootgesteld, kan de laadkabel in brand vliegen of exploderen. Personen können ernstig letsel oplopen en er kan materiele schade ontstaan.

Laadkabel beschermen gegen regen en vocht.
Laadkabel in een gesloten en droge ruimte gebruiken.
- Laadkabel nicht in eenlicht ontvlambare en ook Niet in eenexplosieve omgeving gebruiken.
- De laadkabel gebruiken bij temperaturen:tussen de 0^ en +40^ en bij deze temperaturen ook opslaan.

4.7 Veilige staat

4.7.1 Bladblazer

De bladblazer verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:

• De bladblazer is nicht beschadigd.
• De bladblazer is schoon en droog.
• De bedieningselementen functioneren en er zich geen wijzigingen aan aangebracht.
• Alleen origineel STIHL toebehoren voor deze bladblazer is gemonteerd.
  -Het toebehoren is correct gemonteerd.

WAARSCHUWING

In een nicht-veilige staat kann den componenten nicht mehr correct functioneren en kuren de veiligheidsinrichtingen worden uitgeschakeld. Personen kuren ernstig of zichs dodelijk letsel oplopen.

Alleen met een onbeschadigde bladblazer werken.
Een beschadigde bladblazer nicht laden.
- Als de bladblazer verruild of nat is: de bladblazer reinigen en lien drogen.
- Geen wijzigingen aan de bladblazer aanbrengen. Uitzondering: montage van een bij deze bladblazer passende blaaspijp en passende blaasmond.

Nederland's

• Als de bedieningselementen nicht functioneren: Niet met de bladblazer werken.
  Alleen origineel STIHL toebehoren voor deze bladblazer monteren.
• Toebehoren zo monteren als in deze handleiding of in de handleiding van het toebehoren staat beschreiben.
• Geen voorwerpen in de openings van de bladblazer steken.
• De contacten van het sleutelcontact Niet met metalen voorwerpen met elkaar verbinden en kortsluien.
• Bladblazer nicht openmake.
• Als er onduuidelijkheden zijn: contact opnemen met een STIHJ dealer.

4.7.2 Laadkabel

De laadkabel verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:

• De laadkabel is nicht beschadigd.
• De laadkabel is schoon en droog.

WAARSCHUWING

In een nicht-veilige staat kann den componenten nicht mehr correct functioneren en kann den veiligheidsinrichtingen worden uitgeschakeld. Personen kann ernstig of zichs dodelijk letsel oplopen.

Een onbeschadigde laadkabel gebruiken.
- Als de laadkabel vuil of nat is: de laadkabel schoonmaken en lien drogen.
Geen wijzigingen aan de laadkabel aanbrengen.
Elektrische contacten van de laadkabel Niet met metalen voorwerpen met elkaar verbinden en kortsluiten.
- Laadkabel nicht openmake.

4 Veiligheidsinstructies

4.8 Ingebouwde accu

WAARSCHUWING

• De ingebouwde accu is Niet beschermd gegen alle invloeden van buitenaf. Als de ingebouwde accu blootstaat aan bepaalde invloeden van buitenaf kan de bladblazer in brand vliegen of exploderen. Personen können zwaar letsel oplopen of worden gedood en er kan materiele schade ontstaan.

• Bladblazer beschermen gegenitte en vuur.
• Bladblazer nicht in het vuur werpen.

• De bladblazer gebruiken bij temperaturen tussen de 0^ en +50^ en bijdezete temperaturen ook opslaan.

• Bladblazer weghouden van metalen voorwerpen.

• De bladblazer beschermen gegen regen en vocht en nicht onderdompelen in vloeistoffen.
• Bladblazer nicht bloatstellen aan hoge druk.
• Bladblazer nicht in een magnetron plaatsen.

• Bladblazer gegen chemicalien en zouten beschemmen.
  Een beschadigde bladblazer nicht vervoeren.

• Uit een beschadigde accu kan vloeistof weglekken. Als de vloeistof in contact kommt met de huid of de ogen, kannen de huid of de ogen geirriteerd raken.

Contact met de vloeistof voorkomen.
- Indien er vloeistof in contact is gekomen met de huid: de betreffende plek met ruim water en zeep wassen.
- Indien er vloeistof in contact is gekomen met de ogen: de ogen minimaal 15 minuten rijkelijk met water spoelen en contact opnemen met een arts.

4 Veiligheidsinstructies

Nederlandds

• Een beschadigde of defecte accu kan een ongewone geurveroorzaken, roken of branden. Personen konnen zwaar letsel oplopen of worden gedood en er kan materiele schade ontstaan.
• Als de bladblazer een ongewone geur afgeeft of rookit: de bladblazer Niet gebruiken en weghonden van brandbare stoffen.
• Als de bladblazer in brand staat: de bladblazer met een brandblusser of water blussen.

4.9 Werken

WAARSCHUWING

• De gebruiker kan in bepaalde situatuies nicht meer geconcentreerd werkken. De gebruiker kan struikelen, vallen en ernstig letsel oplopen.
  Rustig en met overleg werken.
• Als delichtomstandigheden en het zich slecht zijn: Niet met de bladblazer werken.
• Bladblazer alleen bedieren.
  Niet boven schouderhoogte werken.
  Op obstakels letten.
  Staand op de grond werkken en het evenwicht behouden. Als er op hoogte moet worden gewerkt: een hefbordes of een veilige steiger gebruiken.

• Wanner vermoeidheidsverschijnselen optreden: een pauze inlassen.
  In de windrichting blazen.

• Tijdens de werkzaamheden konnen voorwerpen met een hoge slelheid maar boven worden geslingerd. Personenen en dieren konnen letsel oplopen en er kan materiaiele schade ontstaan.

• Niet in de richting van Personen, dieren en voorwerpen blazen.
• Als de werkking van de bladblazer zichijdens de werkzaamheden wijzigt of deze zich ongebruikelijk gedraagt, kan de bladblazer in een onveilige staat verkeren. Personen können ernstig letsel oplopen en er kan materièle schade ontstaan.
• De werkzaamheden beeindigen, de activeringssteutel lostrekken en contact opnemen met een STIHL dealer.
  Tijdens de werkzaamheden können trillingen door de bladblazer worden gezvormd.
  Handschoenen dragen.
  Werkpauzes inlassen.
• Als er tekenen van een slechte doorbloeding optreden: een arts raadplegen.

4.10 Laden

WAARSCHUWING

Contact met stroom geleidende componenten kan ontstaan door de volgende oorzaken:

• De aansluitkabel is beschadigd.
• De netstekker is beschadigd.

• De contactdoos is nicht correct geinstalleerd.

• Contact met stroom geleidende componenten kan leiden tot een stroomschok. De gebruiker kan ernstig of dodelijk letsel oplopen.

Controlleren dat de aansluitkabel en de netstekker nicht zich beschadigd.
- Netstekker aansluiten op een correct geinstalleerde contactdoos.

Nederland's

4 Veiligheidsinstructies

• Tijdens het laden kan een verkeerde netspanning of een verkeerde netfrequentie leiden tot overspanning in de laadkabel. De laadkabel kan worden beschadigd.
• Controlleren of de netspanning en de netfrequentie van het lichtnet corresponderen met de gegevens op het typeplaatje van de laadkabel.
• Tijdens het laden kan een beschadigde of een defecte laadkabel stinken of roken. Personen können letsel oplopen en er kan materiaiele schade ontstaan.
• De netstekker uit de contactdoos trekken.
• De laadkabel kan bij een ontoereikende warmteafvoer oververhit worden en in brand raken. Personen können zwaar letsel oplopen of worden gedood en er kan materiele schade ontstaan.
  Laadkabel Niet afdekken.
• Als er meerere laadkabels op een contactdoos zijn aangesloten, kan de elektrische bedradingijdens het laden worden overbelast. De elektrische bedrading kan warm worden en in brand raken. Personen können zwaar letsel oplopen of worden gedood en er kan materiele schade ontstaan.
  Laadkabel afzonderlijk op een contactdoos aansluiten.
• Laadkabel nicht op een tafelcontactdoos of verdeldoos aansluiten.

4.11 Vervoeren

WAARSCHUWING

Tijdens het vervoer kan de bladblazer omvallen of versuschuiven. Personen können letsel oplopen en er kan materièle schade ontstaan.

Activeringssteutel lostrekken.

• De bladblazer in de verpakking of de transportcontainer zo verpakken dat deze Niet kan verschuiven.

• Verpakking of de transportcontainer met spanbanden, riemen of een net zo borgen dat de verpakking of de transportcontainer Niet kan verschuiven.

4.12 Opslaan

4.12.1 Bladblazer

WAARSCHUWING

• De bladblazer buiten het bereik van kinderen opslaan.

• De elektrische contacten op het sleutelcontact en metalen onderdelen können door vocht corroderen. De bladblazer kan worden beschadigd.

Activeringssteutel lostrekken.

• Bladblazer schoon en droog opslaan.

• De bladblazer is Niet beschermrd gegen alle invloeden van buitenaf. Als de bladblazer aan bepaalde invloeden van buitenaf worden blootgesteld, kan de bladblazer worden beschadigd.

• Bladblazer schoon en droog opslaan.
  De bladblazer in een gesloten ruimte opslaan.

• De activeringssteutel apart van de bladblazer bewaren.

4.12.2 Laadkabel

WAARSCHUWING

• Kinderen können de gezaren van de laadkabel nicht herkennen en ook Niet inschatten. Kinderen können ernstig of zichs dodelijk letsel oplopen.
• De laadkabel buiten het bereik van kinderen opslaan.
• De laadkabel is nicht beschermd gegen alle invloeden van buitenaf. Als de laadkabel aan bepaalde invloeden van buitenaf worden blootgesteld, kan de laadkabel worden beschadigd.
• Als de laadkabel warm is: de laadkabel lately afkoelen.
• De laadkabel schoon en droog opslaan.
• De laadkabel in een gesloten ruimte opslaan.
• De laadkabel opslaan bij temperaturen:tussen de 0^ en +40^

4.13 Reinigen, onderhoden en repareren

WAARSCHUWING

• Alsijdens de reinigings-, onderhouds- of reparatiewerkzaamheden de activeringssleutel is aangebracht, kan de bladblazer onbedoeld worden ingeschakeld. Personen können ernstig letsel oplopen en er kan materièle schade ontstaan.

Activeringssteutel lostrekken.

• Agressieve reinigingsmiddlesen, het reinigen met een waterstraal of puntige voorwerpen konnen de bladblazer en de laadkabel beschadigen. Als de bladblazer of de laadkabel Niet op de juiste wijze werden gereinigd, konnen

componenten nicht更是正确functioneren en kunnendeveiligheidsinrichtingenzijnuitgeschakeld.Personenkonnen ernstig letsel oplopen.
- Bladblazer en laadkabel zo reinigen als in deze handledging staat beschreiben.
- Als de bladblazer of de laadkabel Niet correct werden onderhonden of gerepareerd,Known componenten Nieteer correct functioneren en known deveiligheidsinrichtingen zijn uitgeschakeld. Personenknown ernstig of zelfs dodelijk letsel oplopen.
- De bladblazer en laadkabel nicht selbst onderhoden of repareren.
- Als aan de bladblazer of de laadkabel onderhouds- of reparatiewerkzaamheden moeten worden uitgevoerd: contact opnemen met een STIHL dealer.

5 Bladblazer inzetgereed make

5.1 Bladblazer inzetgereed make

Telkens voor het begin van de werkzaamheden要去en de volgende handelingen worden uitgevoerd:

• Controlleren of de volgende delen zich in de veilige staat bevinden:

-Bladblazer, 14.7.1.
- Laadkabel, 4.7.2.

Ingebouwde accu controlleren, 10.2.
- Bladblazer volledig laden, 6.
- Bladblazer reinigen, 15.1.
- Blaaspijp en blaasmond monteren, 17.
Bedieningselementen controlleren, 10.

• Alsijdens de contrôle/het testen van de bedieningselementen 3 leds rood knipperen: de activeringssleutel lostrekken en contact opnemen met een STIHL dealer. In de bladblazer zit een storing.

• Als deutsche handelingen nichturon werden uitgevoerd: de bladblazer Niet gebruiken en contact opnemen met een STIHL dealer.

6 Bladblazer laden en leds

6.1 Bladblazer laden

De laadtijd is afhankelijk van diverse invloeden, zoals bijv. de temperatuur van de bladblazer of de omgevingsttemperatuur. De werkelijkke laadtijd kan afwijken van de aangegeven laadtijd. De laadtijd staat onder www.stihl.com/charging-times weergegeven.

Als de netstekker op een contactdoos is aangesloten en de laadkabel worden aangesloten op de bladblazer, start de laadprocedure automatisch. Als de bladblazer volledig is geladen worden de laadprocedure automatisch beeindigd.

Tijdens het laden worden de bladblazer en de laadkabel warm.

Activeringssleutel lostrekken.

Netstekker (2) in een goed bereikbare contactdoos (1) aansluiten.

WAARSCHUWING

Personen konnen struikelen over de aansluitkabel.
Personen konnen letsel oplopen en de laadkabel kan worden beschadigd.

De aansluitkabel plat op de vloer leggen.

Aansluitkabel (3) aanbrengen.
- Laadstekker (4) in de laadbus (5) steken.
De leds (6) branden groen en geben de laadtoestand weer.
- Als de leds (6) Niet meer branden: de laadstekker (4) uit de laadbus (5) trekken. De bladblazer is volledig geladen.
Netstekker (2)uit de contactdoos (1) trekken.

6.2 Laadtoestand weergeven

Druktoets (1) indrukken.
De leds branden ca. 5 seconden lang groen en geven de laadtoestand wee.
- Als de rechterled groen knippert: bladblazer laden.

6.3 Leds

De leds können de laadtoestand of storingen in de bladblazer weergeven. De leds können groen of rood branden of knipperen.

7 Bladblazer completeren

Nederlands

Als de leds groen branden of knipperen worden de laadtoestand weergegeven.

• Als de leds rood branden of knipperen: storingen opheffen, 117.

In de bladblazer zit een storing.

7 Bladblazer completeren

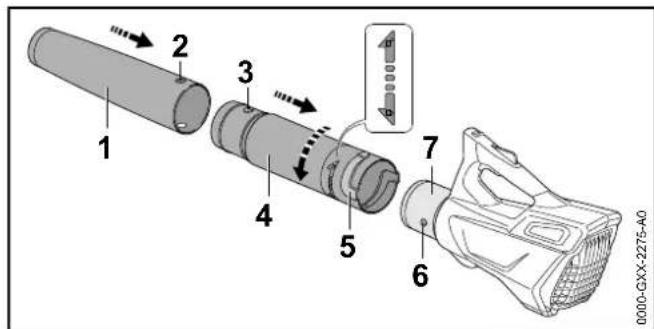

7.1 Blaaspijp en blaasmond monteren

• Bladblazer uitschakenen en activeringssteutel lostrekken.

Boring (2) en pen (3) opdezelfde hoogte brengen.
- Blaasmond (1) op de blaaspijp (4) schuiven. De blaasmond (1) klikt hoehaar vast en kan nicht meer worden verwijderd.
Pen (6) en groef (5) met elkaar in lijn brengen.
- Blaaspijp (4) op hetuis (7) schuiven.
- Blaaspijp (4) zolang in de richting draaien tot deze vastklikt.

De blaaspijp hoeft Niet meer te worden uitgebouwd.

8 Activeringssteutel aanbrengen en lostrekken

8.1 Activeringssleutel aanbrengen

• Activeringssleutel (1) in het sleutelcontact (2) steken.

8.2 Activeringssteutel lostrekken

• Bladblazer op een vlakke ondergrond plaatsen.
• Activeringssleutel lostrekken.
• De activeringsstreutel buiten het bereik van kinderen opslaan.

9 Bladblazer inschakelen en uitschakelen

9.1 Bladblazer inschakelen

• Bladblazer met een hand op de bedieningshandgreep zo vasthouden dat de duim om de bedieningshandgreep valt.

• Deblokkeringsschuif (1) met de duim in de richting van de blaaspijp schuiven en vasthouden.
• Schakelhendelblokkering (2) met de hand indrukken en ingedrukt honden.

De deblokkeringsschuif (1) kan worden losgelaten.

Schakelhendel (3) met de wijsvinger indrukken en ingedrukt honden.
Het toerental van de bladblazer loopt op en er stroomlucht uit de blaasmond.

9.2 Bladblazer uitschakelen

Schakelhendel en schakelhendelblokkering loslaten. Er stroomt geen lucht meer uit de blaasmond.
- Als er lucht uit de blaasmond blijft stromen: activeringssteutel lostrekken en contact opnemen met een STIHL dealer. De bladblazer is defect.

10 Bladblazer en accu controleren

10.1 Bedieningselementen controlleren

Deblokkeringsschuif, schakelhendelblokkering en schakelhendel
Activeringssleutel lostrekken.

Probeer de schakelhendel in te drukken, zonder de deblokkeringsschuif en de schakelhendelblokkering in te drukken.
- Als de schakelhendel kan worden ingedrukt: de bladblazer Niet gebruiken en contact opnemen met een STIHL dealer. De deblokkeringsschuif of de schakelhendelblokkering়n defect.
- Deblokkeringsschuif met de duim in de richting van de blaaspijp schuiven en vasthouden.
Schakelhendelblokkering indrukken en ingedrukt honden.
Schakelhendel indrukken.
Schakelhendel, schakelhendelblokkering en deblokkeringsschuif loslaten.
- Als de schakelhendel, de schakelhendelblokkering of de deblokkeringssschuif moeilijk bewegen of Niet terugkenen in de uitgangsstand: bladblazer Niet gebruiken en contact opnemen met een STIHL dealer. De schakelhendel, de schakelhendelblokkering of de deblokkeringssschuif is defect.

Bladblazer inschakelen

Activeringssleutel aanbrengen.
- Deblokeringsschuif met de duim in de richting van de blaasijp schuiven en vasthonden.
Schakelhendelblokkering indrukken en ingedrukt honden.
Schakelhendel indrukken en ingedrukt houden. Er stroomt luckt UIT de blaasmond.
- Als 3 leds rood knipperen: de activeringssteutel lostrekken en contact opnemen met een STIHL dealer. In de bladblazer zit een storing.
Schakelhendel loslaten. Er stroomt geen lucht meer uit de blaasmond.
- Als er lucht uit de blaasmond blijft stromen: activeringssteutel lostrekken en contact opnemen met een STIHL dealer. De bladblazer is defect.

11 Werken met de bladblazer

Nederlandds

10.2 Ingebouwde accu controleren

• Druktoets indrukken. De leds branden of knipperen.
• Als de leds nicht branden of knipperen: bladblazer nicht gebruiken en contact opnemen met een STIHL dealer. In de ingebouwde accu zit een storing.

11 Werken met de bladblazer

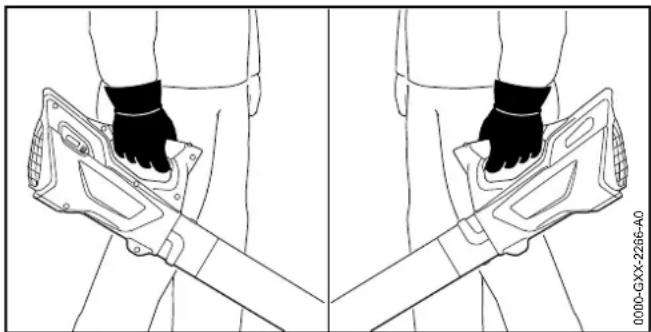

11.1 Bladblazer vasthouden en geleiden

• Bladblazer met een hand op de bedieningshandgreep zo vasthouden en sturen dat de duim om de bedieningshandgreep valt.

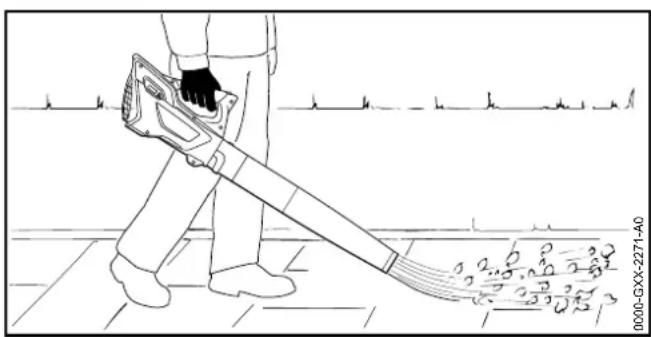

11.2 Blazen

• Blaasmond op de grondRCTen.
• Langzaam en gecontroleerd in voorwaartse richting lopen.

12 Na de werkzaamheden

12.1 Na de werkzaamheden

• Bladblazer uitschakelen en activeringsstreutel lostrekken.
• Bladblazer reinigen.

13 Vervoeren

13.1 Bladblazer vervoeren

• Bladblazer uitschakelen en activeringssteutel lostrekken.
• Bladblazer met een hand aan de bedieningshandgreep dragen.
• Als de bladblazer in een auto worden vervoerd: Bladblazer zo borgen dat de bladblazer Niet kan vallen en versuschuiven.

• Als de bladblazer worden verpakt: Bladblazer zo verpakken, dat aan de volgende voorwaarden worden voldaan:

• De verpakking of de transportcontainer maar nicht elektrisch geleidend.

• De bladblazer kan in de verpakking of in de transportcontainer Niet verschuiven.
• De verpakking of de transportcontainer is zo geborgd dat de verpakking of de transportcontainer nicht kan schuiven.

Door de ingebouwde accu valet de bladblazer onder de eisen die worden gesteld aan het transport van gevaarlijke goederen. De bladblazer is als UN 3481 (lithium-ionenaccu's in uitrustingen) geclassified erd en werk conform het UN handboek Prufungen und Kriterien Teil III (Tests en criteria deel III), sub 38.3, gecontroleer/getest.

De transportvoorschriften zijn onder www.stihl.com/safety-data-sheets weergegeven.

14 Opslaan

14.1 Bladblazer opslaan

STIHL adviseert, de bladblazer in een laadtoestand:tussen 40% en 60% 2 groen brandende leds) op te slaan.

• Bladblazer uitschakelen en activeringssteutel lostrekken.

• Bladblazer zo opslaan, dat aan de volgende voorwaarden worden voldaan:

• De bladblazer befindt zich buiten het bereik van kinderen.

• De bladblazer is schoon en droog.
• De bladblazer bevindt zich in een gesloten ruimte.
• De bladblazer staat bloot aan temperaturen:tussen de 0^ en +50^

14.2 Laadkabel opslaan

• De netstekker uit de contactdoos trekken.

• De laadkabel zo opslaan dat aan de volgende voorwaarden worden voldaan:

• De laadkabel bevindt zich buiten het bereik van kinderen.

• De laadkabel is schoon en droog.
• De laadkabel befindt sich in een gesloten ruimte.
• De laadkabel is losgekoppeld van de bladblazer.
• De laadkabel staat bloot aan temperaturen:tussen de 0^ en +40^

15 Reinigen

15.1 Bladblazer reinigen

• Bladblazer uitschakelen en activeringssteutel lostrekken.
• Bladblazer met een vochtige doek reinigen.
• Beschemrooster schoonvegen met een kwast of een zachté borstel.

15.2 Laadkabel schoonmaken

• De netstekeruit de contactdoos trekken.
• Laadsteker UIT de laadbus trekken.
• Laadkabel met een vochtige doek schoonmaken.

16 Onderhoud en reparatie

16.1 Onderhoudsintervallen

Onderhoudsintervallen zijn afhankelijk van de omgevingsen werkomstandigheden. STIHL adviseert de volgende onderhoudsintervallen:

Jaarlijks

• Bladblazer door een STIHL dealer milieuvriendelijk lately controlleren.

16.2 Bladblazer onderhonden en repareren

De gebruiker kan de bladblazer nicht selbst onderhonden en repareren.

• Als er onderhoudswerkzaamheden aan de bladblazer要去en worden uitgevoerd, of als deze defect of beschadigd is: contact opnemen met de STIHL dealer.

16.3 Laadkabel onderhonden en repareren

De laadkabel hoeft nicht te worden onderhonden en kan nicht worden gerepareerd.
- Als de laadkabel defect of beschadigd is: laadkabel verrangen.

17 Storingen opheffen

17.1 Storingen aan de bladblazer of de laadkabel opheffen

Storing Leds op de	bladblazer	Oorzaak Remedie
De bladblazer loopt bij het inschakenen Niet aan.	1 led knippert groen.	De laadtoestand van de bladblazer is te laag.	• Bladblazer laden.
	3 led branden rood.	De bladblazer is te warm.	• Activeringsstreutel lostrekken. • Bladblazer laden afkoelen.
	3 led knipperen rood.	Er is een elektrische storing.	• Activeringsstreutel lostrekken. • Bladblazer Niet gebruiken en contact opnemen met een STIHL dealer.
		De bladblazer is vochtig.	• Bladblazer laden drogen.
De bladblazer schakeltijdens het werken UIT.	3 led branden rood.	De bladblazer is te warm.	• Activeringsstreutel lostrekken. • Bladblazer laden afkoelen.
		Er is een elektrische storing.	• Bladblazer uitschakenen en na 5 seconden opnieuw inschakenen.
De werkelijk van de bladblazer is te kort.		De bladblazer is nicht volledig geladen.	• Bladblazer volledig laden.
		De levensduur van de bladblazer is overschreden.	• Bladblazer verrangen.
De bladblazer worden Niet geladen.	3 led branden rood.	De bladblazer is te warm.	• Activeringsstreutel lostrekken. • Bladblazer laden afkoelen.
		In de bladblazer of in de laadkabel zit een storing.	• Activeringsstreutel lostrekken. • Contact opnemen met een STIHL dealer.

Gewicht: 2,1 kg
Luchtsnelheid met gemonteerde blaasmond: 38 m/s
- Accutechnologie: lithium-ionen
- Spanning: 18 V
- Capaciteit in Ah: zie typeplaatje
Aantal ampere-uren in Wh: zie typeplaatje
- Toelaatbaar temperatuurbereik voor gebruik en opslag: - 0^ tot + 50 °C

Als bij hogere temperaturen dan +30^ met de bladblazer wordt gewerkt, kan de looptijd van de accu zich verkort en het vermogen van de bladblazer zich afgenomen.

De werkelijk staat onder www.stihl.com/battery-life weergegeven.

18.2 Laadkabel STIHL LK 45

• Netspanning: 100-240 V, 50-60 Hz
  Nominal vermogen: 14,6 W
• Laadstroom: 0,65 A
• Toelaatbaar temperatuurbereik voor gebruik en opslag: 0^ tot + 40 °C

De laadtijden zijn onder www.stihl.com/charging-times weergegeven.

18.3 Geluids- en trillingswaarden

De K-waarde voor het geluiddukrniveaue bedraagt 2 dB(A). De K-waarde voor het geluidvermogensniveaue bedraagt 2 dB(A). De K-waarde voor de trillingswaarden bedraagt 2m / s^2

STIHL adviseert een gehoorbeschermer te dragen.

Geluiddrukniveauu L pA gemeten volgens EN 50636-2-100: 76 dB(A).
Geluidvermogensniveau LwA gemeten volgens EN 50636-2-100:87 dB(A).
- Trillingswaarde a hv gemeten volgens EN 50636-2-100, bedieningshandgreep: 3,2m / s^2

De gegeven trillingswaarden zijn volgens een genormeerde testprocedure gemeten en+kunnen worden geraadpleegd voor de vergelijkking van elektrische apparaten. De werkelijk optredende trillingswaarden kunnen afwijken van de vermelde gegevens, afhankelijk van het gebruik. De opgegeven trillingswaarden kunnen worden gebruikt voor een eerste inschatting van de trillingsbelasting. De werkelijkke trillingsbelasting moet worden geschat. Hierbij kan ook rekening worden gehonden met de tijden waar in het elektrische apparaat is uitgeschakeld en die waarin dit weliswaar is ingeschakeld, maar zonder belasting draait.

Informatie m.b.t. de arbo-wetgeving voor wat betreft trillingen 2002/44/EG staat onder www.stihl.com/vib weergegeven.

18.4 REACH

REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicalien.

Informatie met betrekking tot het voldoen aan het REACH-voorschrift is onder www.stihl.com/reach weergegeven.

19 Onderdelen en toebehoren

19.1 Onderdelen en toebehoren

STIHLe Deze symbolen kenmerken de originele STIHL onderdelen en het originele STIHL toebehoren.

STIHL adviseert alleen originele STIHL onderdelen en origineel STIHL toebehoren te gebruiken.

Originele STIHL onderdelen en origineel STIHL toebehoren,zijn leverbaar via de STIHL dealer.

20 Milieuverantwoord afvoeren

20.1 Bladblazer en laadkabel milieuvriendelijk afvoeren

De bladblazer is voorzien van een ingebouwde accu, die apart moet worden afgevoerd (tot schroot worden verwerkt).

• Bladblazer door een STIHL dealer milieuvriendelijk lately afvoeren.
  De STIHL dealer voert de ingebouwde accu geschaden van de bladblazer af.
• Laadkabel, toebehoren en verpakking volgens voorschrift en milieuvriendelijk afvoeren.

21 EU-conformiteitsverklaring

21.1 Bladblazer STIHL BGA 45

verklaart als enige verantwoordelijke, dat

• Constructie: accubladblazer
  Fabrieksmerk: STIHL
• Type: BGA 45
• Serie-identificatie: 4513

voldoen aan de betreffende bepalingen van de

richtlijnen 2011/65/EU, 2006/42/EG, 2014/30/EU en 2000/

14/EG en in overeenstemming met de ten tjde van de

productiedatum geldende versies van de volgende normen zich ontwikkeld en geproduced: EN 55014-1, EN 55014-2, EN 60335-1 en EN 50636-2-100.

Voor het bepalen van het gemeten en het gegarandeerde geluidvermogensniveau werden gehandeld volgens de richtlijn 2000/14/EG, bijlage V.

Gemeten geluidvermogensniveau: 86 dB(A)
- Gegerandeerd geluidvermogensniveau: 89 dB(A)

De technische documentation wird bij de productgoedkeuring van ANDREAS STIHL AG & Co. KG bewaard.

Het productiejaar, het productieland en het machinenummer staan vermeld op de bladblazer.

Waiblingen, 01-03-2017

Deze Iaadkabel werd in overeenstemming met de volgende richtlijnen geprodueernd en gedistribueree: 2014/35/EU, 2014/30/EU en 2011/65/EU.

Het productiejaar, het productieland en het machinenummer staan vermeld op de laadkabel.

De complete EG-conformiteitsverklaring is bij de firma ANDREAS STIHL AG & Co. KG, Badstraße 115, 71336 Waiblingen, Duitsland verkrijgbaar.

0458-719-9621-A

INT1

www.stihl.com

0458-719-9621-A
