MANUALE UTENTE BGA 45 STIHL

Le presenti Istruzioni d’uso sono tutelate dai diritti d'autore. Tutti i diritti sono riservati, specialmente quelli di riproduzione, tra- duzione ed elaborazione con sistemi elettronici. Indice 1 Premessa

2 Informazioni sulle presenti Istruzioni d’uso

2.2 Contrassegno delle avvertenze nel testo

2.3 Simboli nel testo

3.1 Soffiatore e cavo di carica

4 Avvertenze di sicurezza

4.2 Simboli di avvertimento

4.3 Impiego secondo la destinazione

4.4 Requisiti dell'utente

4.5 Abbigliamento ed equipaggiamento

4.6 Zona di lavoro e area circostante

4.7 Condizioni di sicurezza

4.13 Pulizia, manutenzione e riparazione

5 Preparare il soffiatore per l'esercizio

5.1 Preparare il soffiatore per l'esercizio

6 Carica del soffiatore e LED

6.1 Caricare il soffiatore

6.2 Visualizzazione dello stato di carica

7 Assemblaggio del soffiatore

7.1 Montare il tubo soffiatore e l’ugello

8 Innesto e rimozione della chiave di attivazione

8.1 Innestare la chiave di attivazione

8.2 Togliere la chiave di attivazione

9 Accendere e spegnere il soffiatore

9.1 Accendere il soffiatore

9.2 Spegnimento del soffiatore

10 Controllo di soffiatore e batteria

10.1 Controllo degli elementi di comando

10.2 Controllare la batteria incorporata

11 Lavorare con il soffiatore

11.1 Tenuta e guida del soffiatore

13.1 Trasporto del soffiatore

14.1 Conservazione del soffiatore

14.2 Conservazione del cavo di carica

15.1 Pulizia del soffiatore

15.2 Pulizia del cavo di carica

16 Manutenzione e riparazione

16.1 Intervalli di manutenzione

16.2 Manutenzione e riparazione del soffiatore

16.3 Manutenzione e riparazione del cavo di carica

17 Eliminazione dei guasti

17.1 Eliminare i guasti del soffiatore o del cavo di

18.2 Cavo di carica STIHL LK 45

18.3 Valori acustici e vibratori

19 Ricambi e accessori

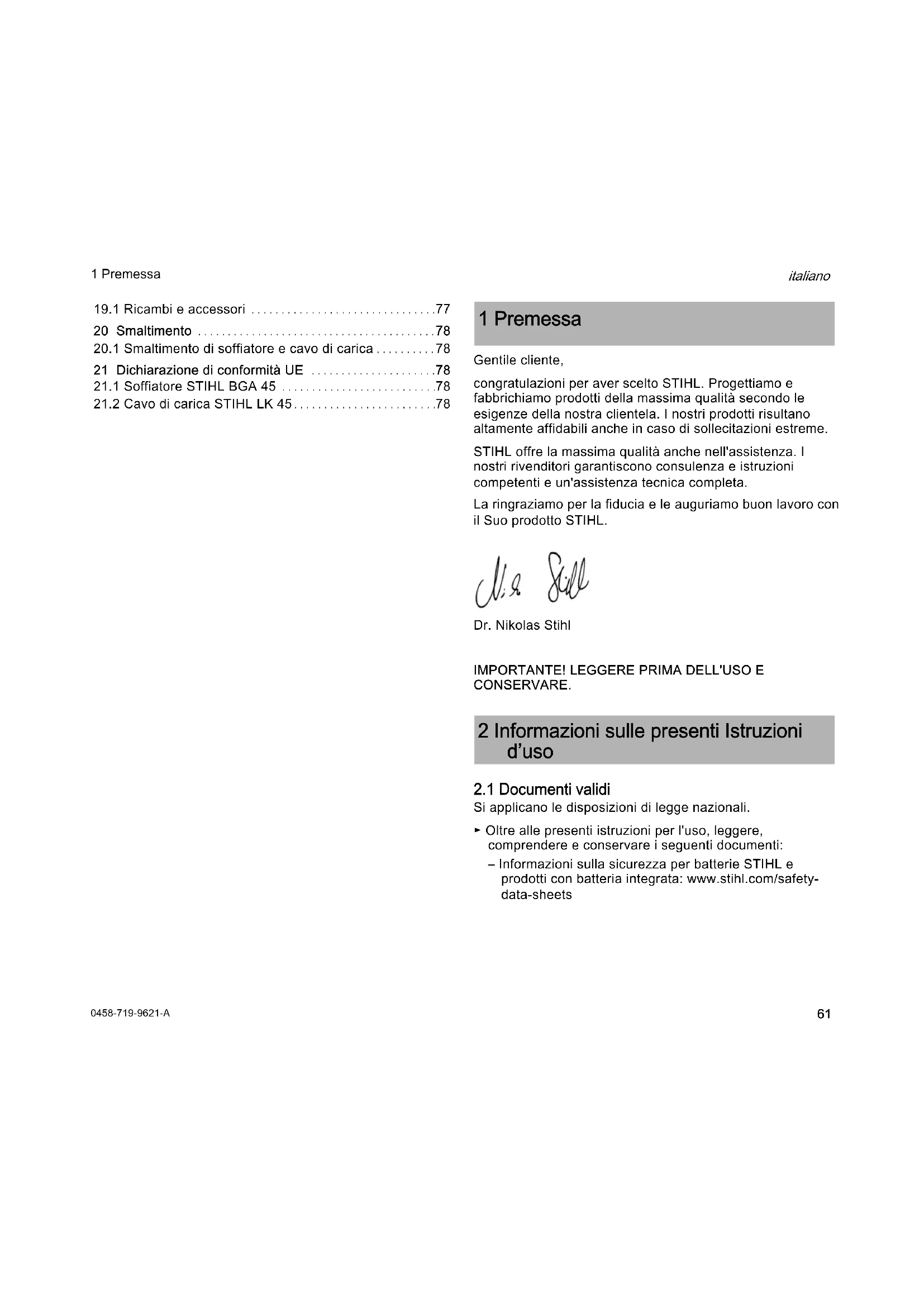

italiano 1 Premessa Gentile cliente, congratulazioni per aver scelto STIHL. Progettiamo e fabbrichiamo prodotti della massima qualità secondo le esigenze della nostra clientela. I nostri prodotti risultano altamente affidabili anche in caso di sollecitazioni estreme. STIHL offre la massima qualità anche nell'assistenza. I nostri rivenditori garantiscono consulenza e istruzioni competenti e un'assistenza tecnica completa. La ringraziamo per la fiducia e le auguriamo buon lavoro con il Suo prodotto STIHL. Dr. Nikolas Stihl

Si applicano le disposizioni di legge nazionali. ► Oltre alle presenti istruzioni per l'uso, leggere, comprendere e conservare i seguenti documenti: – Informazioni sulla sicurezza per batterie STIHL e prodotti con batteria integrata: www.stihl.com/safety- data-sheets

19.1 Ricambi e accessori

20.1 Smaltimento di soffiatore e cavo di carica

21 Dichiarazione di conformità UE

21.2 Cavo di carica STIHL LK 45

1 Premessa 2 Informazioni sulle presenti Istruzioni d’uso0458-719-9621-A

2.2 Contrassegno delle avvertenze nel testo

AVVERTENZA L'avvertenza si riferisce a pericoli che possono provocare gravi lesioni o la morte. ► Le misure indicate possono consentire di evitare gravi lesioni o la morte. AVVISO L'avvertenza si riferisce a pericoli che possono provocare danni materiali. ► Le misure menzionate possono evitare danni materiali.

2.3 Simboli nel testo

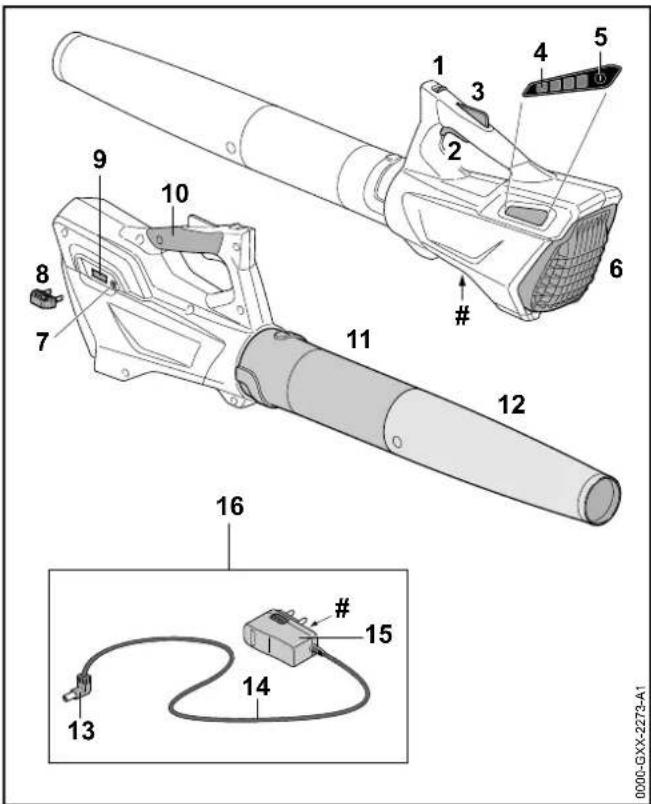

3.1 Soffiatore e cavo di carica

La batteria è saldamente integrata nel soffiatore. 1 Cursore di sblocco Il cursore di sblocco sblocca la leva di comando insieme al blocco della leva di comando. 2 Leva di comando La leva di comando accende e spegne il soffiatore. 3 Bloccaggio leva di comando Il bloccaggio leva di comando sblocca la leva di comando. 4LED I LED indicano lo stato di carica del soffiatore e le anomalie. Questo simbolo rimanda ad un capitolo nelle Istruzioni per l'uso. 3Sommario

italiano 4 Avvertenze di sicurezza 5 Pulsante Il pulsante attiva i LED sul soffiatore. 6 Retina di protezione La retina di protezione protegge l'utente dalle parti in movimento nel soffiatore. 7 Boccola di carico La boccola di carico serve per attaccare la spina di carico. 8 Chiave di attivazione La chiave di attivazione attiva il soffiatore. 9 Serratura chiave La serratura chiave serve per attaccare la chiave di attivazione. 10 Impugnatura di comando L'impugnatura di comando serve per controllare, guidare e indossare il soffiatore. 11 Tubo soffiatore Il tubo soffiatore trasporta il flusso d'aria. 12 Ugello L'ugello convoglia e concentra il flusso d'aria. 13 Spina di carico La spina di carico unisce il cavo di carica con la boccola di carico. 14 Cavo di collegamento Il cavo di collegamento unisce la spina di carico con la spina di rete. 15 Spina di rete La spina di rete collega il cavo di carica ad una presa. 16 Cavo di carica Il cavo di carica serve per caricare il soffiatore. # Targhetta dati tecnici con numero di matricola

I simboli possono essere applicati sul soffiatore e sul cavo di carico e hanno i seguenti significati:

Questo prodotto è stato costruito per essere sicuro ed è dotato di dispositivi di sicurezza. Per evitare potenziali rischi, tuttavia, è necessario attenersi alle seguenti avvertenze di sicurezza.

4.2 Simboli di avvertimento

I simboli di avvertimento su soffiatore e cavo di carica hanno i seguenti significati: Questo simbolo indica in quale direzione deve essere spinto il cursore di sblocco. Livello di potenza acustica garantito secondo la Direttiva 2000/14/CE in dB(A) per rendere confrontabili le emissioni acustiche dei prodotti. Questo simbolo indica che per la carica è necessario utilizzare il cavo di caricaLK45. L'indicazione accanto al simbolo si riferisce al contenuto energetico della batteria secondo le specifiche del fabbricante delle celle. La capacità di energia disponibile nell’applicazione è inferiore. Azionare l'apparecchio elettrico in un ambiente chiuso e asciutto. Non smaltire il prodotto con i rifiuti domestici. Montarlo in modo tale che le frecce siano rivolte verticalmente verso l’alto. 4 Avvertenze di sicurezza Rispettare le avvertenze di sicurezza e le rispettive misure.

italiano 4 Avvertenze di sicurezza

4.3 Impiego secondo la destinazione

Il soffiatore STIHL BGA45 serve per soffiare via foglie, erba, carta e materiali simili. Il soffiatore non deve essere usato in caso di pioggia. Il soffiatore viene alimentato da una batteria incorporata. Il cavo di carica STIHL LK45 carica il soffiatore STIHL BGA45. AVVERTENZA ￭ Cavi di carica, gli alimentatori o gli alimentatori di rete non approvati da STIHL per l'uso con il soffiatore possono provocare incendi ed esplosioni. Sussiste il rischio di gravi lesioni o di morte oppure di provocare danni materiali. ►Caricare il soffiatore STIHL BGA45 con cavo di carica STIHL LK45. ￭ Se il soffiatore o il cavo di carica non sono utilizzati in modo non conforme, sussiste il rischio di ferimento o morte delle persone e di danni materiali. ► Usare il soffiatore e il cavo di carica seguendo scrupolosamente le indicazioni delle presenti istruzioni per l'uso.

4.4 Requisiti dell'utente

AVVERTENZA ￭ Gli utenti che non abbiano ricevuto istruzioni potrebbero non riconoscere o non valutare correttamente i rischi del soffiatore e del cavo di carica. L'utente o altre persone rischiano gravi lesioni o la morte. ► Se il soffiatore o il cavo di carica vengono consegnati ad un'altra persona: Consegnare a corredo anche le istruzioni per l'uso. Leggere, comprendere e conservare le istruzioni per l'uso. Indossare occhiali protettivi. Legare i capelli lunghi per evitare con sicurezza che non rimangano impigliati nel soffiatore. Togliere la chiave di attivazione durante le interruzioni del lavoro, durante il trasporto, la carica, la conservazione, la manutenzione o la riparazione. Proteggere il soffiatore dalla pioggia e non immergerlo in liquidi. Mantenere la distanza di sicurezza. Proteggere il soffiatore da calore e fiamme. Rispettare l'intervallo di temperatura consentito per il soffiatore. 5m (16 ft) ► Leggere, comprendere e conservare le istruzioni per l'uso.0458-719-9621-A

italiano 4 Avvertenze di sicurezza ► Accertarsi che l'utente abbia i seguenti requisiti: – L'utente è riposato. – L'utente dovrà avere le capacità fisiche, sensoriali e intellettuali tali da poter controllare il soffiatore e il cavo di carica e quindi da poter lavorare. Se l'utente ha limitazioni fisiche, sensoriali e intellettuali, potrà lavorare soltanto sotto la sorveglianza o dietro la guida di una persona responsabile. – L'utente è maggiorenne. – L'utente ha ricevuto istruzioni da un rivenditore STIHL o da una persona esperta prima di iniziare a lavorare con il soffiatore e con il cavo di carica. – L'utente non è sotto l'effetto di alcol, farmaci o droghe. ► In caso di dubbi: Rivolgersi ad un rivenditore STIHL.

4.5 Abbigliamento ed equipaggiamento

AVVERTENZA ￭ Durante il lavoro, i capelli lunghi possono rimanere intrappolati nel soffiatore. L'utente potrebbe ferirsi gravemente. ￭ Durante il lavoro potrebbero essere scagliati oggetti ad alta velocità. L'utente può ferirsi. ► Indossare pantaloni lunghi. ￭ Durante il lavoro potrebbe essere sollevata polvere a mulinello. La polvere inalata può danneggiare la salute e provocare reazioni allergiche. ► Indossare una mascherina antipolvere. ￭ Se inadeguato, l'abbigliamento può impigliarsi nel legno, nella sterpaglia e nel soffiatore. Gli utenti senza abbigliamento adeguato possono ferirsi gravemente. ► Indossare capi d'abbigliamento aderenti. ► Togliere foulard e gioielli. ￭ Durante il lavoro potrebbe essere sollevata polvere a mulinello. La polvere sollevata può caricare elettrostaticamente il soffiatore. Se il soffiatore viene toccato, può scaricarsi elettricamente e provocare una leggera scossa elettrica. L'utente può ferirsi. ► Indossare guanti di lavoro in materiale resistente. ￭ Se l'utente indossa scarpe inadeguate, rischia di scivolare. L'utente può ferirsi. ► Indossare scarpe stabili, chiuse, con suola antiscivolo.

4.6 Zona di lavoro e area circostante

AVVERTENZA ￭ Le persone estranee, i bambini e gli animali potrebbero non riconoscere e non valutare i pericoli del soffiatore e degli oggetti scagliati ad alta velocità. Sussiste il rischio di ferire le persone estranee, i bambini e gli animali oppure di provocare danni materiali. ► Mantenere una distanza di 5m dagli oggetti. ► Legare i capelli lunghi per evitare con sicurezza che non rimangano impigliati nel soffiatore. ► Indossare occhiali protettivi aderenti. Gli occhiali di protezione adatti sono reperibili in commercio con il marchio di conformità con la norma EN166 o con le disposizioni nazionali. ► Tenere le persone estranee, i bambini e gli animali ad una distanza di 5m attorno all'area di lavoro. 5m (16 ft)0458-719-9621-A

italiano 4 Avvertenze di sicurezza ► Non lasciare il soffiatore incustodito. ► Sincerarsi che i bambini non possano giocare con il soffiatore. ￭ Il soffiatore non è protetto dall'acqua. Se si lavora sotto la pioggia o in ambienti umidi, sussiste il rischio di scossa elettrica. L’utente può rimanere ferito e il soffiatore può essere danneggiato. ￭ I componenti elettrici del soffiatore possono generare scintille. Le scintille possono provocare incendi ed esplosioni in ambienti facilmente infiammabili o esplosivi. Sussiste il rischio di gravi lesioni o di morte oppure di provocare danni materiali. ► Non lavorare in ambienti facilmente infiammabili o in ambienti esplosivi.

4.6.2 Cavo di carica

AVVERTENZA ￭ Le persone non autorizzate e i bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dal cavo di carica e dalla corrente elettrica. Sussiste il rischio di gravi lesioni o morte per le persone non autorizzate, i bambini e gli animali. ►Tenere lontane le persone non autorizzate, i bambini e gli animali. ►Non lasciare il cavo di carica incustodito. ►Sincerarsi che i bambini non possano giocare con il cavo di carica. ￭ Il cavo di carica non è protetto da tutte le condizioni ambientali. Se il cavo di carica viene esposto a determinate condizioni ambientali, può incendiarsi o esplodere. Sussiste il rischio di ferire gravemente persone oppure di provocare danni materiali. ► Proteggere il cavo di carica dall’acqua e dall’umidità. ► Azionare il cavo di carica in un ambiente chiuso e asciutto. ► Non azionare il cavo di carica in ambienti facilmente infiammabili o esplosivi. ► Utilizzare e conservare il cavo di carica ad una temperatura compresa tra 0°C e +40°C.

4.7 Condizioni di sicurezza

Il soffiatore si può considerare in condizioni di sicurezza quando sono soddisfatte le seguenti condizioni: – Il soffiatore non è danneggiato. – Il soffiatore è pulito e asciutto. – Gli elementi di comando funzionano e non sono alterati. – Sono montati soltanto accessori originali STIHL appositi per questo soffiatore. – Gli accessori sono montati correttamente. AVVERTENZA ￭ In mancanza delle condizioni di sicurezza, i componenti possono non più funzionare correttamente e i dispositivi di sicurezza risultare compromessi. Sussiste il rischio di gravi lesioni o morte. ► Lavorare con il soffiatore solo se non è danneggiato. ► Non caricare il soffiatore se danneggiato. ► Se il soffiatore è sporco o bagnato: pulirlo e lasciarlo asciugare. ► Non modificare il soffiatore. Eccezione: montaggio di un tubo soffiatore e ugello apposito per questo soffiatore. ► Non lavorare nella pioggia o in un ambiente umido.0458-719-9621-A

italiano 4 Avvertenze di sicurezza ► Se gli elementi di comando non funzionano: Non lavorare con il soffiatore. ► Montare soltanto accessori originali STIHL appositi per questo soffiatore. ► Applicare gli accessori come descritto sulle presenti istruzioni per l'uso o sulle istruzioni per l’uso degli accessori. ► Non inserire oggetti nelle feritoie del soffiatore. ► Non collegare i contatti della serratura della chiave con oggetti metallici e non cortocircuitarli. ► Non aprire il soffiatore. ► In caso di dubbi: Rivolgersi ad un rivenditore STIHL.

4.7.2 Cavo di carica

Il cavo di carica si può considerare in condizioni di sicurezza quando sono soddisfatte le seguenti condizioni: – Il cavo di carica non è danneggiato. – Il cavo di carica è pulito e asciutto. AVVERTENZA ￭ In mancanza delle condizioni di sicurezza, i componenti possono non più funzionare più correttamente e i dispositivi di sicurezza risultare compromessi. Sussiste il rischio di gravi lesioni o morte. ► Utilizzare un cavo di carica che non sia danneggiato. ► Se il cavo di carica è sporco o bagnato: pulire e lasciare asciugare il cavo di carica. ► Non alterare il cavo di carica. ►Non collegare i contatti elettrici del cavo di carica con oggetti metallici e non cortocircuitarli. ► Non aprire il cavo di carica.

4.8 Batteria integrata

AVVERTENZA ￭ La batteria integrata non è protetta da tutte le condizioni ambientali. Se la batteria integrata viene esposta a determinate condizioni ambientali, il soffiatore può incendiarsi o esplodere. Sussiste il rischio di gravi lesioni o di morte oppure di provocare danni materiali. ► Tenere il soffiatore lontano da oggetti metallici. ► Proteggere il soffiatore dalla pioggia e non immergerlo in liquidi. ► Non esporre il soffiatore ad alta pressione. ► Non esporre il soffiatore alle microonde. ► Proteggere il soffiatore da sostanze chimiche e sali. ► Non trasportare il soffiatore se danneggiato. ￭ Da una batteria danneggiata può fuoriuscire del liquido. Se il liquido entra in contatto con la pelle o gli occhi, può irritarli. ► Evitare contatti con il liquido. ► In caso di contatto con la pelle: lavare la parte interessata con abbondante acqua e sapone. ► In caso di contatto con gli occhi: sciacquare gli occhi per almeno 15 minuti con abbondante acqua e rivolgersi ad un medico. ► Proteggere il soffiatore da calore e fiamme. ► Non gettare il soffiatore nel fuoco. ► Utilizzare e conservare il soffiatore ad una temperatura compresa tra 0°C e +50°C.0458-719-9621-A

italiano 4 Avvertenze di sicurezza ￭ Una batteria difettosa o danneggiata può avere un odore insolito, emettere fumo oppure bruciare. Sussiste il rischio di gravi lesioni o di morte oppure di provocare danni materiali. ► Se il soffiatore ha un odore inconsueto oppure emette fumo: non utilizzare il soffiatore e tenerlo lontano da sostanze infiammabili. ► Se il soffiatore brucia: spegnere il soffiatore con un estintore oppure acqua.

AVVERTENZA ￭ L'utente potrebbe non lavorare più con la dovuta concentrazione in determinate situazioni. L'utente può inciampare, cadere e ferirsi gravemente. ► Lavorare con calma e concentrati. ► Se le condizioni di luminosità e di visibilità sono scarse: Non lavorare con il soffiatore. ► Comandare solo il soffiatore. ► Non lavorare oltre l’altezza delle spalle. ► Prestare attenzione agli ostacoli. ► Lavorare in piedi sul pavimento e mantenere l'equilibrio. Se è necessario lavorare in quota: utilizzare una piattaforma di sollevamento o un'impalcatura sicura. ► Se compaiono sintomi di affaticamento: fare una pausa di lavoro. ► Soffiare in direzione del vento. ￭ Durante il lavoro potrebbero essere scagliati oggetti ad alta velocità. Sussiste il rischio di ferire persone e animali oppure di provocare danni materiali. ► Non soffiare in direzione di persone, animali e oggetti. ￭ Se il soffiatore durante l'uso si modifica oppure si comporta in modo anomalo, è possibile che non sia in condizioni di sicurezza. Sussiste il rischio di ferire gravemente persone oppure di provocare danni materiali. ► Terminare il lavoro, togliere la chiave di attivazione e rivolgersi ad un rivenditore STIHL. ￭ Durante il lavoro si possono produrre vibrazioni attraverso il soffiatore. ► Indossare i guanti. ► Fare delle pause di lavoro. ► In caso di segni di disturbi alla circolazione sanguigna: rivolgersi ad un medico.

AVVERTENZA Il contatto con componenti conduttori può essere provocato dalle seguenti cause: – Il cavo di collegamento è danneggiato. – La spina di rete è danneggiata. – La presa non è installata correttamente. ￭ Il contatto con componenti conduttori può provocare una scossa elettrica. L'utente rischia gravi lesioni o la morte. ► Accertarsi che il cavo di collegamento e la spina non siano danneggiati. ► Innestare la spina di rete in una presa installata correttamente.0458-719-9621-A

italiano 4 Avvertenze di sicurezza ￭ Durante il caricamento, una tensione di rete o una frequenza di rete errate possono provocare una sovratensione nel cavo di carica. Il cavo di carica può essere danneggiato. ► Accertarsi che la tensione di rete e la frequenza della rete elettrica corrispondano a quanto riportato sulla targhetta dati tecnici del cavo di carica. ￭ Durante la carica è possibile che un cavo di carica danneggiato o difettoso abbia un odore anomalo oppure emetta fumo. Sussiste il rischio di ferire persone oppure di provocare danni materiali. ► Staccare la spina dalla presa. ￭ Il cavo di carica può surriscaldarsi e provocare un incendio in caso di deviazione del calore insufficiente. Sussiste il rischio di gravi lesioni o di morte oppure di provocare danni materiali. ► Non coprire il cavo di carica. ￭ Se sono collegati ad una presa più cavi di carica, durante la carica potrebbero essere sovraccaricati i cavi elettrici. I cavi elettrici possono riscaldarsi e provocare un incendio. Sussiste il rischio di gravi lesioni o di morte oppure di provocare danni materiali. ► Collegare il cavo di carica singolarmente ad una presa. ► Non collegare il cavo di carica a prese multiple.

AVVERTENZA ￭ Durante il trasporto il soffiatore può ribaltarsi o muoversi. Sussiste il rischio di ferire persone oppure di provocare danni materiali. ► Confezionare il soffiatore nell'imballaggio o nel contenitore di trasporto in modo tale che non si muova. ► L'imballaggio o il contenitore di trasporto con le cinghie o una rete rete vanno fissati in modo tale che l’imballaggio o il contenitore di trasporto non si muovano.

AVVERTENZA ￭ I bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dal soffiatore. Sussiste il pericolo per i bambini di ferirsi gravemente. ► Conservare il soffiatore fuori dalla portata di bambini. ￭ I contatti elettrici sulla serratura della chiave e i componenti metallici possono corrodersi in caso di umidità. Il soffiatore può essere danneggiato. ► Conservare il soffiatore in luogo pulito e asciutto. ￭ Il soffiatore non è protetto da tutte le condizioni ambientali. Se il soffiatore viene esposto a determinate condizioni ambientali, può danneggiarsi. ► Conservare il soffiatore in luogo pulito e asciutto. ► Conservare il soffiatore in un ambiente chiuso. ► Conservare la chiave di attivazione separatamente dal soffiatore. ► Togliere la chiave di attivazione. ► Togliere la chiave di attivazione. ► Togliere la chiave di attivazione.0458-719-9621-A

italiano 5 Preparare il soffiatore per l'esercizio4.12.2 Cavo di carica AVVERTENZA ￭ I bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti da un cavo di carica. I bambini sono esposti al rischio di gravi lesioni o morte.► Conservare il cavo di carica fuori dalla portata di bambini.￭ Il cavo di carica non è protetto da tutte le condizioni ambientali. Se il cavo di carica viene esposto a determinate condizioni ambientali, può danneggiarsi.► Se il cavo di carica è caldo: Lasciare raffreddare il cavo di carica. ►Conservare il cavo di carica in luogo pulito e asciutto. ►Conservare il cavo di carica in un ambiente chiuso. ► Conservare il cavo di carica ad una temperatura compresa tra 0°C e +40°C.

4.13 Pulizia, manutenzione e riparazione

AVVERTENZA ￭ Se durante la pulizia, la manutenzione o la riparazione è inserita la chiave di attivazione, il soffiatore potrebbe accendersi accidentalmente. Sussiste il rischio di ferire gravemente persone oppure di provocare danni materiali.￭ Detergenti aggressivi, la pulizia con getto d’acqua od oggetti appuntiti possono danneggiare il soffiatore e il cavo di carica. Se il soffiatore o il cavo di carica non vengono sottoposti a manutenzione o a pulizia corrette, i componenti potrebbero non funzionare più correttamente e i dispositivi di sicurezza potrebbero risultare compromessi. Pericolo di gravi lesioni a persone.► Pulire il soffiatore e il cavo di carica seguendo scrupolosamente le indicazioni delle presenti istruzioni per l'uso.￭ Se il soffiatore o il cavo di carica non vengono sottoposti a manutenzione o a riparazione corrette, i componenti potrebbero non funzionare più correttamente e i dispositivi di sicurezza potrebbero risultare compromessi. Sussiste il rischio di gravi lesioni o morte.► Non sottoporre il soffiatore e il cavo di carica a manutenzione o riparazione autonome.► Se il soffiatore o il cavo di carica devono essere sottoposti a manutenzione o riparazione: Rivolgersi ad un rivenditore STIHL.

5.1 Preparare il soffiatore per l'esercizio

Prima di iniziare il lavoro, occorre eseguire le seguenti operazioni:► Accertarsi che i seguenti componenti siano in condizioni di sicurezza:– Soffiatore, @ 4.7.1.– Cavo di carica, @ 4.7.2. ► Controllare la batteria incorporata, @ 10.2. ► Caricare completamente il soffiatore, @ 6.► Pulire il soffiatore, @ 15.1. ► Montare il tubo soffiatore e l’ugello, @ 7. ► Controllare gli elementi di comando, @ 10. ► Se durante la verifica degli elementi di comando lampeggiano 3LED rossi: togliere la chiave di attivazione e rivolgersi ad un rivenditore STIHL.Nel soffiatore vi è un malfunzionamento.► Se non è possibile eseguire queste operazioni: non usare il soffiatore e rivolgersi ad un rivenditore STIHL.► Togliere la chiave di attivazione. 5 Preparare il soffiatore per l'esercizio0458-719-9621-A

italiano 6 Carica del soffiatore e LED

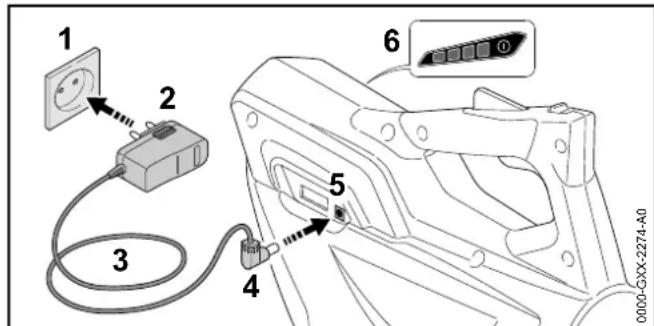

6.1 Caricare il soffiatore

Il tempo di carica dipende da diverse condizioni, ad esempio dalla temperatura del soffiatore o dalla temperatura ambiente. Il tempo di carica effettivo può differire dal tempo di carica indicato. Il tempo di carica è indicato in www.stihl.com/charging-times. Se la spina è inserita in una presa e il cavo di carica viene collegato al soffiatore, il processo di carica inizia automaticamente. Quando il soffiatore è completamente carico, il processo di carica termina automaticamente. Durante il processo di carica, il soffiatore e il cavo di carica si scaldano.► Togliere la chiave di attivazione.► Inserire la spina di rete (2) in una presa accessibile(1).AVVERTENZALe persone potrebbero inciampare nel cavo di collegamento Le persone possono rimanere ferite e il cavo di carica potrebbe rimanere danneggiato.► Posare il cavo di collegamento piatto sul pavimento.► Posare il cavo di collegamento (3).► Innestare il connettore di carica (4) nella presa di carica (5). I LED (6) si accendono con luce verde e indicano lo stato di carica.► Se i LED (6) non si accendono più: scollegare la spina di carica (4) dalla presa di carica (5).Il soffiatore è completamente carico.► Scollegare la spina di rete (2) dalla presa (1).

6.2 Visualizzazione dello stato di carica

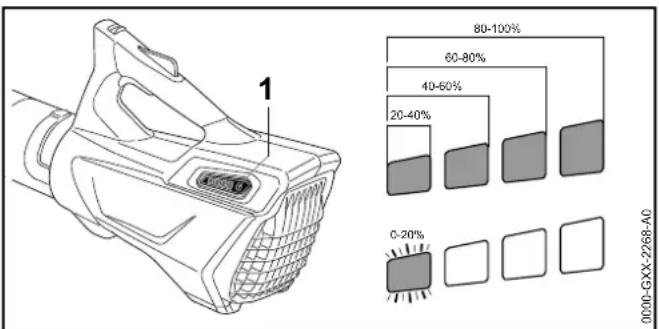

► Premere il pulsante(1).I LED si con luce verde fissa per ca. 5 secondi e indicano lo stato di carica.► Se il LED destro verde lampeggia: Caricare il soffiatore.

I LED possono indicare il livello di carica o i guasti del soffiatore. I LED possono accendersi o lampeggiare con luce verde o rossa.Se i LED lampeggiano o rimangono accesi con luce verde, viene indicato il livello di carica.► Se i LED lampeggiano o rimangono accesi con colore rosso: Eliminare i guasti, @ 17.Nel soffiatore vi è un malfunzionamento. 6 Carica del soffiatore e LED

italiano 7 Assemblaggio del soffiatore

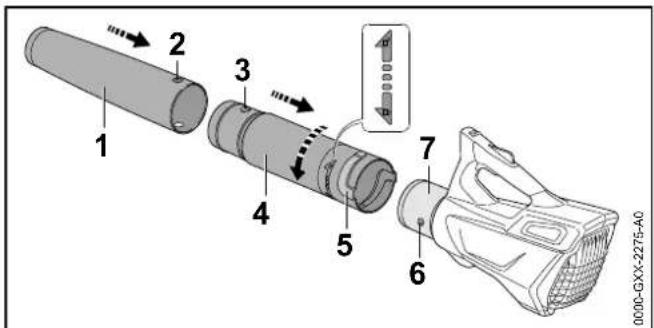

7.1 Montare il tubo soffiatore e l’ugello

► Spegnere il soffiatore e togliere la chiave di attivazione. ► Portare foro(2) e perno (3) alla stessa altezza. ► Calzare l’ugello(1) sul tubo soffiatore(4). L’ugello(1) scatta in modo udibile in posizione e non può più essere smontato. ► Portare perno(6) e scanalatura (5) alla stessa altezza. ► Calzare il tubo soffiatore(4) sull’alloggiamento(7). ► Ruotare il tubo soffiatore(4) in direzione fino allo scatto. Il tubo soffiatore non deve più essere smontato.

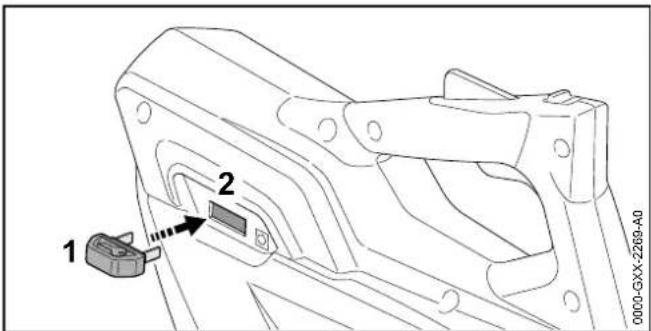

8.1 Innestare la chiave di attivazione

► Inserire la chiave di attivazione(1) nella serratura della chiave(2).

8.2 Togliere la chiave di attivazione

► Sistemare il soffiatore su una superficie piana. ► Togliere la chiave di attivazione. ► Conservare la chiave di attivazione fuori dalla portata di bambini.

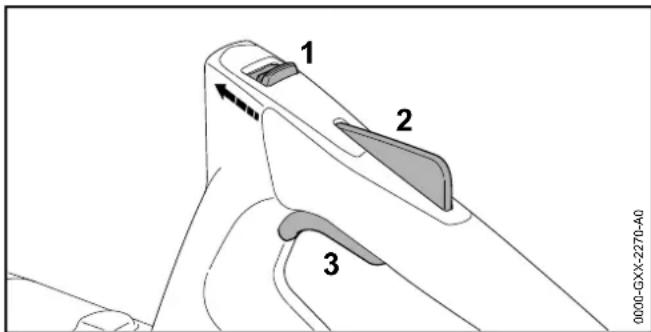

9.1 Accendere il soffiatore

► Tenere il soffiatore con una mano sull'impugnatura di comando di modo che il pollice stringa l'impugnatura di comando. 7 Assemblaggio del soffiatore

8 Innesto e rimozione della chiave di attivazione 9 Accendere e spegnere il soffiatore 0000-GXX-2269-A0

italiano 10 Controllo di soffiatore e batteria ► Spingere il cursore di sblocco (1) con il pollice in direzione del tubo soffiatore e tenerlo in posizione. ► Premere e tenere premuto il bloccaggio leva di comando (2). Il cursore di sblocco (1) può essere rilasciato. ► Premere e tenere premuta la leva di comando (3) con l'indice. Il soffiatore accelera e l’aria fluisce dall’ugello.

9.2 Spegnimento del soffiatore

► Rilasciare la leva di comando e il blocco della leva di comando. L'aria non fuoriesce più dall'ugello. ► Se continua a fuoriuscire aria dall'ugello: togliere la chiave di attivazione e rivolgersi ad un rivenditore STIHL. Il soffiatore è difettoso.

10.1 Controllo degli elementi di comando

Cursore di sblocco, bloccaggio leva di comando e leva di comando ► Togliere la chiave di attivazione. ► Tentare di premere la leva di comando senza premere il cursore di sblocco e il bloccaggio leva di comando. ► Se non si riesce a premere la leva: non usare il soffiatore e rivolgersi ad un rivenditore STIHL. Il cursore di sblocco o il bloccaggio leva di comando sono difettosi. ► Spingere il cursore di sblocco con il pollice in direzione del tubo soffiatore e tenerlo in posizione. ► Premere a fondo il bloccaggio leva di comando e tenerlo premuto. ► Premere la leva di comando. ► Rilasciare leva di comando, bloccaggio leva di comando e cursore di sblocco. ► Se la leva di comando, il bloccaggio leva di comando o il cursore di sblocco sono difficili da muovere o non ritornano nella posizione di partenza: non usare il soffiatore e rivolgersi ad un rivenditore STIHL. La leva di comando, il bloccaggio leva di comando o il cursore di sblocco sono difettosi. Accendere il soffiatore ► Innestare la chiave di attivazione. ► Spingere il cursore di sblocco con il pollice in direzione del tubo soffiatore e tenerlo in posizione. ► Premere a fondo il bloccaggio leva di comando e tenerlo premuto. ► Premere a fondo e tenere premuta la leva di comando. L'aria fuoriesce dall'ugello. ► Se lampeggiano 3 LED rossi: togliere la chiave di attivazione e rivolgersi ad un rivenditore STIHL. Nel soffiatore vi è un malfunzionamento. ► Rilasciare la leva. L'aria non fuoriesce più dall'ugello. ► Se continua a fuoriuscire aria dall'ugello: togliere la chiave di attivazione e rivolgersi ad un rivenditore STIHL. Il soffiatore è difettoso.

10.2 Controllare la batteria incorporata

► Premere il pulsante. I LED si accendono o lampeggiano. 10 Controllo di soffiatore e batteria

italiano 11 Lavorare con il soffiatore ► Se i LED non si accendono o lampeggiano: non usare il soffiatore e rivolgersi ad un rivenditore STIHL. È presente un guasto nella batteria incorporata.

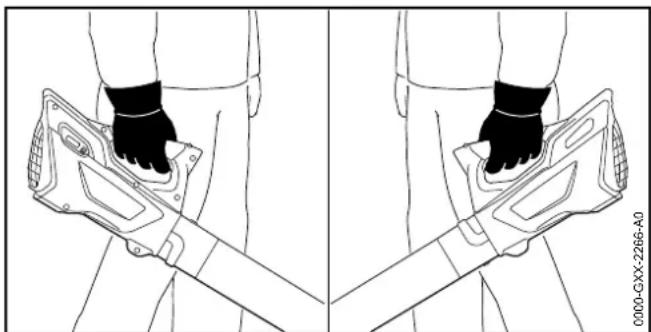

11.1 Tenuta e guida del soffiatore

► Tenere il soffiatore e guidarlo con una mano sull'impugnatura di comando di modo che il pollice stringa l'impugnatura di comando.

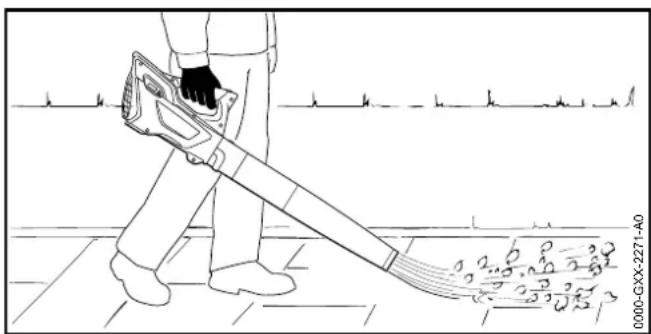

► Indirizzare l'ugello sul pavimento. ► Procedere in avanti lentamente e in modo controllato.

► Spegnere il soffiatore e togliere la chiave di attivazione. ► Pulire il soffiatore.

13.1 Trasporto del soffiatore

► Spegnere il soffiatore e togliere la chiave di attivazione. ► trasportare il soffiatore con una mano sull'impugnatura di comando. ► Se il soffiatore viene trasportato in un veicolo: Fissare il soffiatore in modo tale che il soffiatore si ribalti o che si muova. ► Se il soffiatore viene imballato: Imballare il soffiatore in modo tale da soddisfare le seguenti condizioni: – l'imballaggio o il contenitore di trasporto non sono conduttori elettrici. – Il soffiatore non può muoversi nell'imballaggio o nel contenitore di trasporto. – L'imballaggio o il contenitore di trasporto sono fissati in modo tale che non si muovano. Per via della batteria integrata, il soffiatore rientra nella categorie delle merci pericolose per quanto concerne il trasporto. Il soffiatore è classificato come UN 3481 (batterie agli ioni di litio contenute nelle apparecchiature) ed è stata testata secondo il Manuale ONU Prove e criteri, Parte III Sottosezione 38.3. Le regole di trasporto sono riportate in www.stihl.com/ safety-data-sheets. 11 Lavorare con il soffiatore 0000-GXX-2266-A0 0000-GXX-2271-A0 12 Dopo il lavoro 13 Trasporto0458-719-9621-A

italiano 14 Conservazione

14.1 Conservazione del soffiatore

STIHL raccomanda di conservare il soffiatore con un livello di carica compreso tra il 40% e il 60% (2 LED con luce verde fissa). ► Spegnere il soffiatore e togliere la chiave di attivazione. ► Conservare il soffiatore in modo tale da soddisfare le seguenti condizioni: – Il soffiatore è fuori dalla portata dei bambini. – Il soffiatore è pulito e asciutto. – Il soffiatore è in un ambiente chiuso. – Il soffiatore è in un intervallo di temperatura compreso tra 0°C e +50°C.

14.2 Conservazione del cavo di carica

► Staccare la spina dalla presa. ► Conservare il cavo di carica in modo tale da soddisfare le seguenti condizioni: – Il cavo di carica è fuori dalla portata dei bambini. – Il cavo di carica è pulito e asciutto. – Il cavo di carica è in un ambiente chiuso. – Il cavo di carica è staccato dal soffiatore. – Il cavo di carica è in un intervallo di temperatura compreso tra 0°C e +40°C.

15.1 Pulizia del soffiatore

► Spegnere il soffiatore e togliere la chiave di attivazione. ► pulire il soffiatore con un panno umido. ► Pulire la rete di protezione con un pennello o una spazzola morbida.

15.2 Pulizia del cavo di carica

► Staccare la spina dalla presa ► Scollegare il connettore di carica dalla boccola di carica. ► Pulire il cavo di carica con un panno umido.

16.1 Intervalli di manutenzione

Gli intervalli di manutenzione dipendono dalle condizioni ambientali e di lavoro. STIHL consiglia i seguenti intervalli di manutenzione: Ogni anno ► Fare controllare il soffiatore da un rivenditore STIHL.

16.2 Manutenzione e riparazione del soffiatore

L'utente non può effettuare autonomamente la manutenzione né la riparazione del soffiatore. ► Se il soffiatore deve essere sottoposto a manutenzione, oppure è danneggiato o difettoso: rivolgersi ad un rivenditore STIHL.

16.3 Manutenzione e riparazione del cavo di carica

Il cavo di carica non deve essere sottoposto a manutenzione e non può essere riparato. ► Se il cavo di carica è difettoso o danneggiato: sostituire il cavo di carica. 14 Conservazione 15 Pulizia 16 Manutenzione e riparazione0458-719-9621-A

italiano 17 Eliminazione dei guasti

17.1 Eliminare i guasti del soffiatore o del cavo di carica

17 Eliminazione dei guasti Anomalia LED sul soffiatore Causa Rimedio Il soffiatore non parte quando si accende. 1 LED con luce verde lampeggiante. Lo stato di carica del soffiatore è troppo basso. ► Caricare il soffiatore. 3 LED con luce rossa fissa. Il soffiatore è troppo caldo. ► Togliere la chiave di attivazione. ► lasciare raffreddare il soffiatore. 3 LED con luce rossa lampeggiante. Guasto elettrico. ► Togliere la chiave di attivazione. ► non usare il soffiatore e rivolgersi ad un rivenditore STIHL. Il soffiatore è umido. ► Lasciare asciugare il soffiatore. Il soffiatore si spegne durante il funzionamento. 3 LED con luce rossa fissa. Il soffiatore è troppo caldo. ► Togliere la chiave di attivazione. ► lasciare raffreddare il soffiatore. Guasto elettrico. ► Spegnere il soffiatore e riaccenderlo dopo 5 secondi. Il tempo di esercizio del soffiatore è troppo breve. Il soffiatore non è completamente carico. ► Caricare completamente il soffiatore. La durata del soffiatore è superata. ► Sostituire il soffiatore Il soffiatore non viene caricato. 3 LED con luce rossa fissa. Il soffiatore è troppo caldo. ► Togliere la chiave di attivazione. ► lasciare raffreddare il soffiatore. Nel soffiatore o nel cavo di carica è presente un guasto. ► Togliere la chiave di attivazione. ► Rivolgersi ad un rivenditore STIHL.0458-719-9621-A

italiano 18 Dati tecnici

18.1 Soffiatore STIHL BGA45

– Peso: 2,1kg – Velocità dell’aria con ugello montato: 38m/s – Tecnologia della batteria: Ioni di litio – Tensione: 18V – Capacità in Ah: v. targhetta dati tecnici – Capacità di energia in Wh: v. targhetta dati tecnici – Intervallo di temperatura ammesso per l’uso e la conservazione: da 0°C a +50°C Se si lavora con il soffiatore ad una temperatura superiore a +30°C, potrebbe abbreviarsi la durata della batteria e ridursi la potenza del soffiatore. La durata della batteria è indicata all’indirizzo www.stihl.com/battery-life.

18.2 Cavo di carica STIHL LK 45

– Tensione nominale: 100-240V, 50-60Hz – Potenza nominale: 14,6W – Corrente di carica: 0,65A – Intervallo di temperatura ammesso per l’uso e la conservazione: da 0°C a +40°C I tempi di carica sono indicati in www.stihl.com/charging- times.

18.3 Valori acustici e vibratori

Il valore K per il livello di pressione acustica è di 2 dB(A). Il valore K per il livello di potenza acustica è di 2 dB(A). Il valore K per i valori vibratori è di 2m/s². STIHL raccomanda di indossare una protezione dell'udito. – Livello di pressione acustica L

misurato secondo EN50636-2-100: 76dB(A). – Livello di potenza acustica L

misurato secondo EN50636-2-100: 87dB(A). – Valore vibratorio a

misurato secondo EN50636-2-100, impugnatura di comando: 3,2 m/s². I valori vibratori indicati sono stati misurati seguendo un procedimento di prova normalizzato, e possono essere impiegati per il confronto di apparecchiature elettriche. I valori vibratori reali possono discostarsi da quelli indicati, secondo il tipo d’impiego. I valori vibratori indicati possono essere usati per una prima valutazione del carico vibratorio. La sollecitazione vibratoria effettiva deve essere valutata. Contestualmente si possono considerare anche i tempi nei quali l’apparecchiatura è spenta e quelli in cui, pur essendo inserita, non funziona sotto carico. Per informazioni sull’osservanza della direttiva 2002/44/CE Vibrazione per il datore di lavoro, consultare www.stihl.com/ vib.

REACH indica una direttiva CE per la registrazione, la classificazione e l’omologazione dei prodotti chimici. Per informazioni sull'adempimento della direttiva REACH ved. www.stihl.com/reach.

19.1 Ricambi e accessori

STIHL raccomanda l'uso di ricambi originali STIHL e accessori originali STIHL. I ricambi originali STIHL e gli accessori originali STIHL sono disponibili presso i rivenditori STIHL. 18 Dati tecnici 19 Ricambi e accessori Questi simboli contrassegnano i ricambi originali STIHL e gli accessori originali STIHL.0458-719-9621-A

italiano 20 Smaltimento

20.1 Smaltimento di soffiatore e cavo di carica

Il soffiatore è dotato di batteria integrata, che deve essere smaltita separatamente. ► Fare smaltire il soffiatore da un rivenditore STIHL. Il concessionario STIHL smaltisce la batteria incorporata separatamente dal soffiatore. ► Smaltire cavo di carica, accessori e imballaggio a norma e in modo ecologico.

21.1 Soffiatore STIHL BGA45

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen Germania dichiara sotto la propria responsabilità che – Tipo di costruzione: Soffiatore a batteria – Marchio di fabbrica: STIHL – Modello: BGA45 – Identificazione di serie: 4513 corrisponde alle disposizioni pertinenti di cui alle direttive2011/65/UE, 2006/42/CE, 2014/30/UE e2000/14/ CE ed è stato sviluppato e fabbricato conformemente alle versioni delle seguenti norme valevoli alla rispettiva data di produzione: EN55014-1, EN55014-2, EN60335-1 e EN50636-2-100. Il calcolo del livello di potenza acustica misurato e garantito è stato effettuato secondo la procedura prevista dalla Direttiva 2000/14/CE, Allegato V. – Livello di potenza acustica misurato: 86dB(A) – Livello di potenza acustica garantito: 89dB(A) La documentazione tecnica è conservata presso ANDREASSTIHLAG&Co.KG Produktzulassung. L’anno di costruzione, il paese di produzione e il numero di matricola sono indicati sul soffiatore. Waiblingen, 01.03.2017 ANDREAS STIHL AG & Co. KG p.p. Thomas Elsner, Responsabile Gestione Prodotti e Assistenza

21.2 Cavo di carica STIHL LK 45

Il presente cavo di carica è stato fabbricato e distribuito in conformità con le seguenti direttive: 2014/35/UE, 2014/30/ UE e 2011/65/UE. L’anno di costruzione, il paese di produzione e il numero di matricola sono indicati sul cavo di carica. La Dichiarazione di conformità CE completa è disponibile presso l’azienda ANDREAS STIHL AG & Co. KG, Badstraße 115, 71336Waiblingen, Deutschland. 20 Smaltimento 21 Dichiarazione di conformità UEVertaling van de originele handleidingGedrukt op chloorvrij gebleekt papier.Drukinkten bevatten plantaardige olie, papier is recyclebaar.© ANDREAS STIHL AG & Co. KG 20180458-719-9621-A. VA4.D18. 0000007567_007_NL 0458-719-9621-A Nederlands
