BEDIENUNGSANLEITUNG BGA 45 STIHL

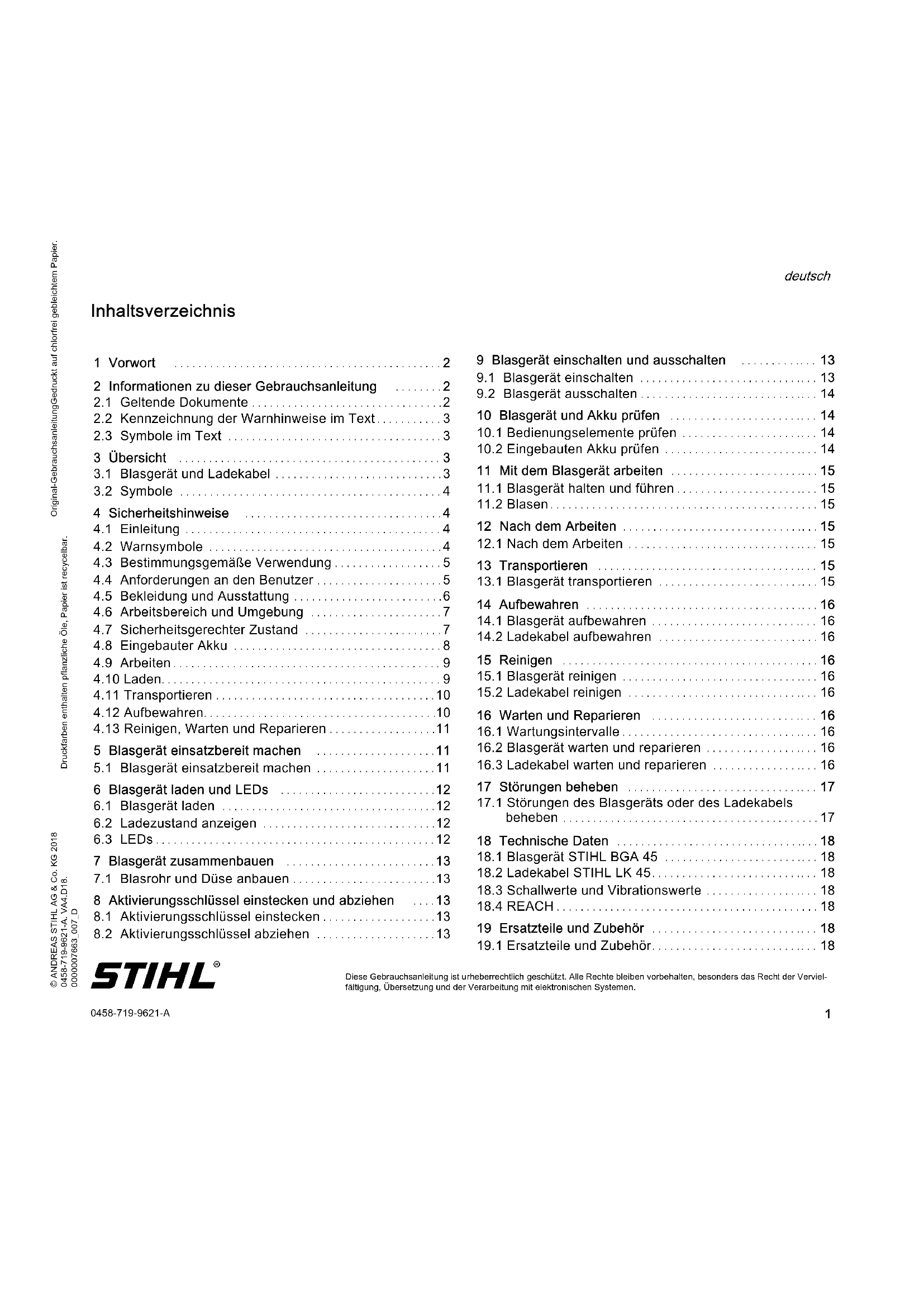

1 Vorwort 2
2 Informationen zu dieser Gebrauchsanleitung 2
2.1 Geltende Dokumente 2
2.2 Kennzeichnung der Warnhinweise im Text 3
2.3 Symbole im Text 3
3 Übersicht 3
3.1 Blasgerat und Ladekabel 3
3.2 Symbole 4
4 Sicherheitshinweise 4
4.1 Einleitung 4
4.2 Warnsymbolole 4
4.3 Bestimmungsgemäß Verwendung 5
4.4 Anforderungen an den Benutzer 5
4.5 Bekleidung und Ausstattung 6
4.6 Arbeitsbereich und Umgebung 7
4.7 Sicherheitsgerechter Zustand 7
4.8 Eingebauter Akku 8
4.9Arbeiten 9
4.10 Laden 9
4.11 Transportieren 10
4.12 Aufbewahren 10
4.13 Reinigen, Warten und Reparieren 11
5 Blasgerat einsatzbereit machen 11
5.1 Blasgerat einsatzbereit machen 11
6 Blasgerat laden und LEDs 12

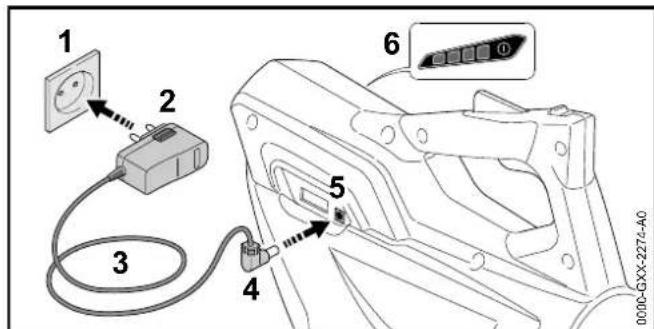

6.1 Blasgerat laden 12

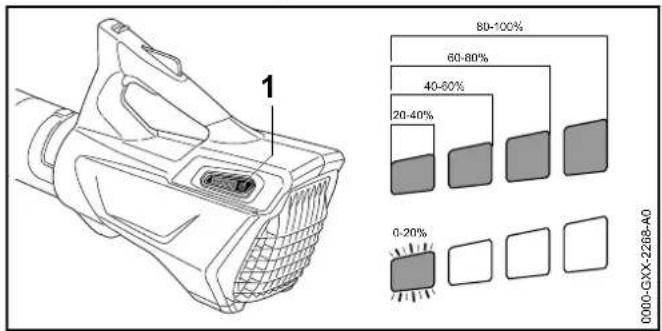

6.2 Ladezustand anzeigen 12
6.3 LEDs 12
7 Blasgerat zusammenbauen 13

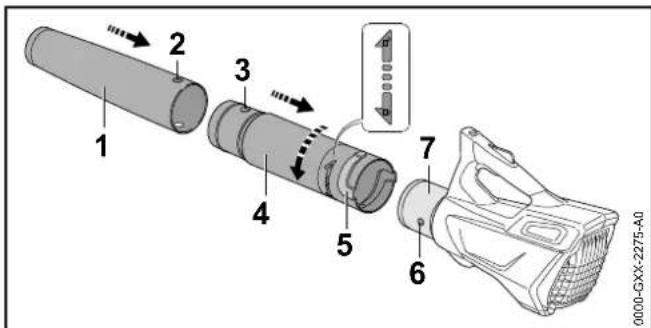

7.1 Blasrohr und Duse anbauen 13
8 Aktivierungsschlüssel einstecken und abziehen 13
8.1 Aktivierungsschluss einstecken 13
8.2 Aktivierungsschlüssel abziehen 13

9 Blasgerat einschalten und ausschalten 13

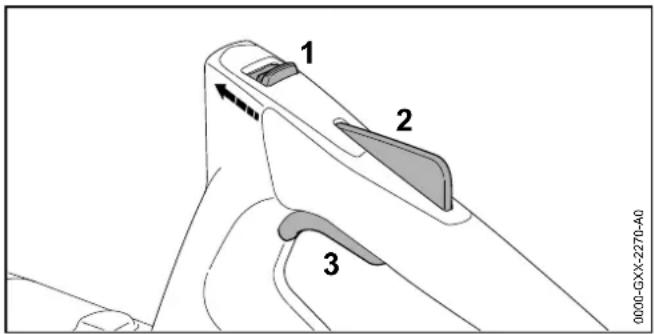

9.1 Blasgerat einschalten 13
9.2 Blasgerat ausschalten 14
10 Blasgerat und Akku prufen 14
10.1 Bedienungselemente prufen 14
10.2 Eingebauten Akku prufen 14
11 Mit dem Blasgerät arbeiten 15

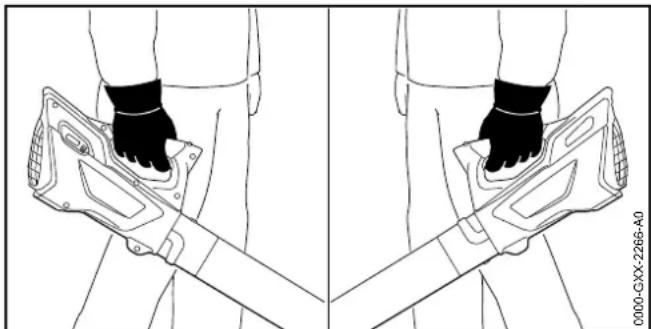

11.1 Blasgerat halten und führen 15

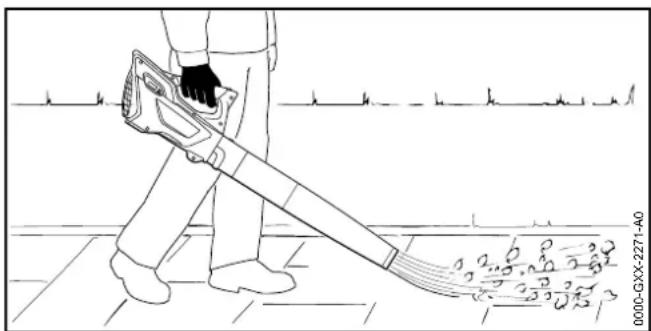

11.2 Blasen 15
12 Nach dem Arbeitsen 15
12.1 Nach dem Arbeitenz 15
13 Transportieren 15
13.1 Blasgerat transportieren 15
14 Aufbewahren 16
14.1 Blasgerat aufbewahren 16
14.2 Ladekabel aufbewahren 16
15 Reinigen 16
15.1 Blasgerat reinigen 16
15.2 Ladekabel reinigen 16
16 Warten und Reparieren 16
16.1 Wartungsintervalle 16
16.2 Blasgerat warten und reparieren 16
16.3 Ladekabel warten und reparieren 16
17 Störungen beheben 17
17.1 Störungen des Blasgeräts oder des Ladekabels beheben 17
18 Technische Daten 18
18.1 Blasgerat STIHL BGA 45 18
18.2 Ladekabel STIHL LK 45 18
18.3 Schallwerte und Vibrationswerte 18
18.4 REACH 18
19 Ersatzteile und Zubehor 18
19.1 Ersatzteile und Zubehör 18

Ding, Uersetung und der Verarbeitung mit elektronischen Systemen.

20 Entsorgen 19
20.1 Blasgerat und Ladekabel entsorgen 19
21 EU-Konformitätserklarung 19
21.1 Blasgerat STIHL BGA 45. 19
21.2 Ladekabel STIHL LK 45 19
22 Anschriften 19
22.1 STIHL Hauptverwaltung 19
22.2 STIHL Vertriebsgesellschaften 20
22.3 STIHL Importeure 20

1 V or w o r t

Liebe Kundin, lieber Kunde,

es freut uns, dass Sie sich für STIHL entschieden haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Produkte mit hoher Zuverlösigkeit auch bei extremer Beanspruchung.

STIHL steht auch für Spitzenqualität beim Service. Unser Fachhandel gewährleistet kompetente Beratung und Einweisung sowie eine umfassende technische Betreuung.

Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude mit ihrem STIHL Produkt.

Dr. Nikolas Stihl

WICHTIG!VOR GEBRAUCH LESEN UND AUFBEWAHREN.

2 Informationen zu dieser Gebrauchsanleitung

2.1 Geltende Dokumente

Es gelten die lokalen Sicherheitsvorschriften.

Zusatzlich zu dieser Gebrauchsanleitung folgende Dokumente lessen, verstehen und aufbewahren:
- Sicherheitsinformation für STIHL Akkus und Produkte mit eingebautem Akku: www.stihl.com/safety-datasheets

2.2 Kennzeichnung der Warnhinweise im Text

WARNING

Der Hinweis weist auf Gefahren hin, die zu schweren Verletzungen oder zum Tod führen konnen.

Die genannten Maßnahmen können schwere Verletzungen oder Tod vermeiden.

HINWEIS

Der Hinweis weist auf Gefahren hin, die zu Sachschaden führen können.
Die genannten Maßnahmen können Sachschaden vermeiden.

2.3 Symbole im Text

Dieses Symbol verweist auf ein Kapitel in dieser Gebrauchsanleitung.

3 Übersicht

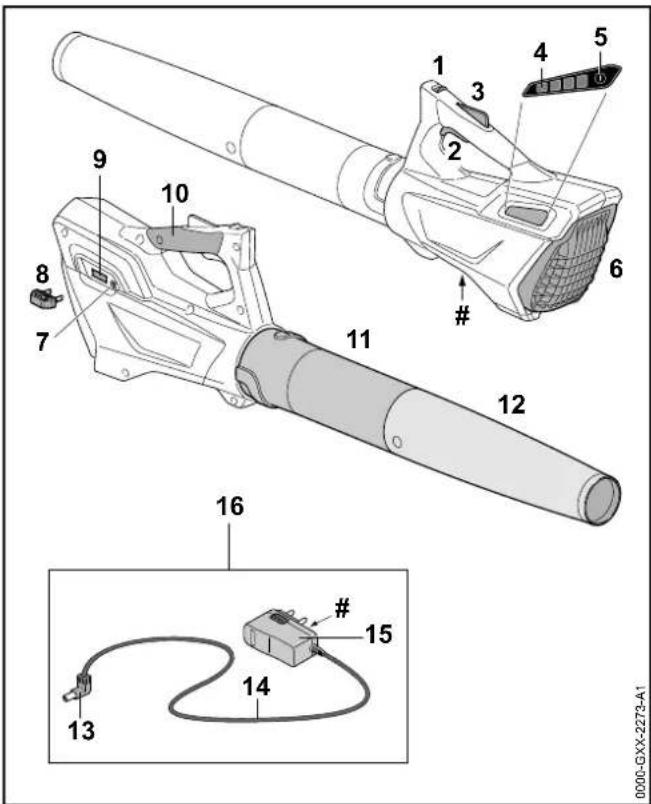

3.1 Blasgerat und Ladekabel

Der Akku ist fest in das Blasgerät eingebaut.

1 Entspersrscheinber

Der Entsperschieber entsprert zusammen mit der Schalthebelsperre den Schalthebel.

2 Schalthebel

Der Schalthebel schaltet das Blasgerät ein und aus.

3 Schalthebelsperre

Die Schalthebelsperre entsprert den Schalthebel.

4 LEDs

Die LEDs zeigen den Ladezustand des Blasgerats und Störungen an.

deutsch

4 Sicherheitshinweise

5 Drucktaste

Die Drucktaste aktiviert die LEDs am Blasgerät.

6 Schutzgitter

Das Schutzgitter schützt den Benutzer vor sich bewegenden Teilen im Blasgerät.

7 Ladebuchse

Die Ladebuchse nimmt den Ladstecker auf.

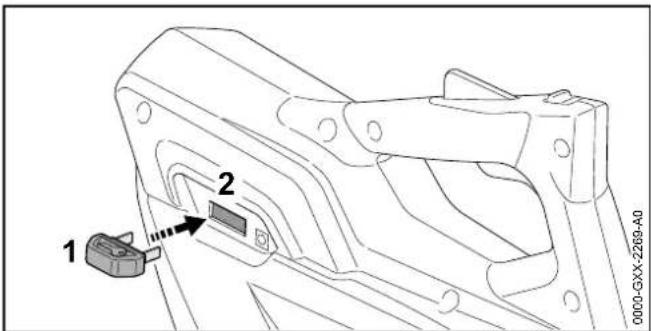

8 Aktivierungsschlüssel

Der Aktivierungsschluss aktiviert das Blasgerät.

9 Schlüsselaufnahme

Die Schlüsselaufnahme nimmt den

Aktivierungsschlüssel auf.

10 Bedienungsgriff

Der Bedienungsgriff dient zum Bedieren, Führn und Tragen des Blasgerats.

11 Blasrohr

Das Blasrohr führt den Luftstrom.

12 Duse

Die Dusefuhrt und bündelt den Luftstrom.

13 Ladstecker

Der Ladstecker verbindet das Ladekabel mit der Ladebuchse.

14 Anschlussleitung

Die Anschlussleitung verbindet den Ladstecker mit dem Netzstecker.

15 Netzstecker

Der Netzstecker verbindet das Ladekabel mit einer Steckdose.

16 Ladekabel

Das Ladekabel dient zum Laden des Blasgerats.

Leistungsschild mit Maschinennummer

3.2 Symbole

Die Symbole konnen auf dem Blasgerät und dem Ladekabel sein und bedeuten Folgendes:

Dieses Symbol gibt an, in welche Richtung der Entsperrschieber geschoben werden muss.

LwA Garantierer Schallerstungspeger nach Richtlinie 2000/14/EG in dB(A) um Schallemissionen von Produkten vergleichbar zu machen.

LK45 Dieses Symbol zeigt an, dass zum Laden das Ladekabel LK 45 verwendet werden muss.

Die Angabe neben dem Symbol weist auf den Energieinhalt des Akkus nach Spezifikation des Zellenherstellers hin. Der in der Anwendung zur Verfugung stehende Energieinhalt ist geringer.

Elektrogerät in einem geschlossenen und trockenen Raum betreiben.

Produkt nicht mit dem Hausmull entsorgen.

So montieren, dass die Pfeile senkrecht nach oben zeigen.

4 Sicherheitshinweise

4.1 Einleitung

Dieses Produkt wurde sicher konstruiert und besitz Schutzeinrichtungen. Dennoch folgende

Sicherheitshinweise beachten um mögliche Gefährdungen zu vermeiden.

4.2 Warnsymbolole

Die Warnsymbole auf dem Blasgerät und Ladekabel bedeuten Folgenden:

Sicherheitshinweise und deren Maßnahmen beachten.

Gebrauchsanleitung lesen, verstehen und aufbewahren.

Schutzbrille tragen.

Lange Haare so sichern, dass sie nicht in das Blasgerät hineingezogen werden konnen.

Aktivierungsschluss während Arbeitsunterbrechungen, des Transports, Ladens, der Aufbewährung, Wartung oder Reparatur abziehen.

Blasgerat vor Regen und Feuchtigkeit schützen und nicht in Flüssigkeiten tauchen.

Sicherheitsabstand einhalten.

Blasgerat vor Hitze und Feuer schützen.

Zulässigen Temperaturbereich des Blasgerats einhalten.

4.3 Bestimmungsgemäß Verwendung

Das Blasgerät STIHL BGA 45 dient zum Blasen von Laub, Gras, Papier und ähnlichen Materialien.

Das Blasgerätarf bei Regen nicht verwendet werden.

Das Blasgerät wird von einem eingebauten Akku mit Energie versorgt.

Das Ladekabel STIHL LK 45 ladt das Blasgerat STIHL BGA 45.

▲WARNUNG

Ladekabel, Netzteile oder Netzgeräte, die nicht von STIHL für das Blasgerät freigegeben sind, können Brände und Explosionen auslösen. Personen können schwer verletzt oder getotet werden und Sachschaden kann entstehen.

Blasgeräte STIHL BGA 45 mit einem Ladekabel STIHL LK 45 laden.

Falls das Blasgerät oder das Ladekabel nicht bestimmungsgemäß verwendet werden, können Personen schwer verletzt oder getotet werden und Sachschaden kann entstehen.

• Blasgerät und Ladekabel so verwenden, wie es in dieser Gebrauchsanleitung beschrieben ist.

4.4 Anforderungen an den Benutzer

▲WARNUNG

• Benutzer ohne eine Unterweisung konnen die Gefahren des Blasgeräts und des Ladekabels nicht erkennen oder nicht einschätzen. Der Benutzer oder andere Personen konnen schwer verletzt oder getotet werden.

• Gebrauchsanleitung lesen, verstehen und aufbewahren.

• Falls das Blasgerät oder das Ladekabel an eine andere Person weitergegeben wird: Gebrauchsanleitung mitgeben.

• Sicherstellen, dass der Benutzer folgende Anforderungen erfüllt:

• Der Benutzer ist ausgeruht.

• Der Benutzer ist körperlich, sensorisch und geistig fahig, das Blasgerät und das Ladekabel zu verwenden und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fahig ist, daß der Benutzer nur unter Aufsicht oder nach Anweisung durch eine verantwortliche Person damit arbeiten.

• Der Benutzer ist volljährig.

• Der Benutzer hat eine Unterweisung von einem STIHL Fachhändler oder einer fachkundigen Person erhalten, bevor er das ersten Mal mit dem Blasgerät arbeitet und das Ladekabel verwendet.

• Der Benutzer ist nicht durch Alkohol, Medikamente oder Drogen beeinträchtigt.

• Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.5 Bekleidung und Ausstattung

WARNING

Während der Arbeit konnen lange Haare in das Blasgerät hineingezogen werden. Der Benutzer kann schwer verletzt werden.

• Lange Haare zusammenbinden und so sichern, dass sie nicht in das Blasgerä t hineingezogen werden können.

Während der Arbeit konnen Gegenstände mit hoher Geschwindigkeit hochgeschleudert werden. Der Benutzer kann verletzt werden.

• Eine eng anliegende Schutzbrille tragen. Geeignete Schutzbrillen sind nach Norm EN 166 oder nach nationalen Vorschriften geprüft und mit der entsprechenden Kennzeichnung im Handel erhältlich.

Eine lange Hose tragen.

Während der Arbeit kann Staub aufgewirbelt werden.
Eingeatmeter Staub kann die Gesundheit schädigen und allergische Reaktionen auslösen.

Eine Staubschutzmaske tragen.

• Ungeeignete Bekleidung kann sich in Holz, Gestrupp und im Blasgerät verfangen. Benutzer ohne geeignete Bekleidung können schwer verletzt werden.

Eng anliegende Bekleidung tragen.

Schals und Schmuck ablegen.

Während der Arbeit kann Staub aufgewirbelt werden. Der aufgewirbelte Staub kann das Blasgerät elektrostatisch aufladen. Falls das Blasgerät berührt wird, kann es sich elektrisch entlagen und einen leichten elektrischen Schlag auslösen. Der Benutzer kann verletzt werden.

• Arbeitshandschuhe aus widersstandsfähigem Material trag.

Falls der Benutzer ungeeignetes Schuhwerk tragt, kann er ausrutschen. Der Benutzer kann verletzt werden.

Festes, geschlossenes Schuhwerk mit griffiger Sohlertragen.

4.6 Arbeitsbereich und Umgebung

4.6.1 Blasgerat

▲WARNUNG

• Unbeteiligte Personen, Kinder und Tiere können die Gefahren des Blasgerats und hochgeschleuderter Gegenstände nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt werden und Sachschaden kann entstehen.

• Unbeteiligte Personen, Kinder und Tiere im Umkreis von 5 m um den Arbeitsbereich fernhalten.

Einen Abstand von 5 m zu Gegenständen einhalten.
- Blasgerät nicht unbeaufsichtigt{lassen.
- Sicherstellen, dass Kinder nicht mit dem Blasgerät besteht.

• Das Blasgerät ist nicht wassergeschützt. Falls im Regen oder in feuchter Umgebung gearbeitet wird, kann es zu einem elektrischen Schlag kommt. Der Benutzer kann verletzt werden und das Blasgerät kann beschädigt werden.

• Nicht im Regen und nicht in feuchter Umgebung arbeiten.

• Elektrische Bauteile des Blasgerats konnen Funken erzeugen. Funken konnen in leicht brennbarer oder explosiver Umgebung Brände und Explosionen ausliesen. Personen konnen schwer verletzt oder getotet werden und Sachschaden kann entstehen.

• Nicht in einer leicht brennbaren und nicht in einer explosiven Umgebung arbeiten.

4.6.2 Ladekabel

▲WARNUNG

• Unbeteiligte Personen, Kinder können die Gefahren des Ladekabels und des elektrischen Stroms nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt oder getotet werden.

Unbeteiligte Personen, Kinder und Tiere fernhalten.
Ladekabel nicht unbeaufsichtigtleness.
Sicherstellen, dass Kinder nicht mit dem Ladekabel spielen konnen.

• Das Ladekabel ist nicht gegen alle Umgebungseinflüsse geschützt. Falls das Ladekabel bestimmten Umgebungseinflüssen ausgesetzt ist, kann das Ladekabel in Brand geraten oder explodieren. Personen können schwer verletzt werden und Sachschaden kann entstehen.

Ladekabel vor Regen und Feuchtigkeit schützen.
- Ladekabel in einem geschlossenen und trockenen Raum betreiben.
- Ladekabel nicht in einer leicht brennbaren und nicht in einer explosiven Umgebung betreiben.
- Ladekabel im Temperaturbereich zwischen 0^ und +40^ einsetzen und aufbewahren.

4.7 Sicherheitsgerechter Zustand

4.7.1 Blasgerat

Das Blasgerät ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

• Das Blasgerät ist unbeschädigt.
• Das Blasgerät ist sauber und trocken.
• Die Bedienungselemente Funktionieren und sind unverändert.

• Nur original STIHL Zubehör für diese Blasgerät ist angebaut.

• Das Zubehr ist richtig angebaut.

WARNING

In einem nicht sicherheitsgerechten Zustand konnen Bauteile nicht mehr richtig Funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen konnen schwer verletzt oder getotet werden.
- Mit einem unbeschädigten Blasgerät arbeiten.
- Eine beschädigtes Blasgerät nicht laden.
- Falls das Blasgerät verschmutzt oder nass ist: Blasgerät reinigen und trocknen halten.
- Blasgerät nicht verändern. Ausnahme: Anbau eines für diesen Blasgerät passenden Blasrohrs und passender Düse.
- Falls die Bedienungselemente nicht Funktionieren: Nicht mit dem Blasgerät arbeiten.
Nur original STIHL Zubehor für diese Blasgerät anbauen.
- Zubehor so anbauen, wie es in dieser Gebrauchsanleitung oder in der Gebrauchsanleitung des Zubehörns beschrieben ist.
Gegenstände nicht in die Öffnungen des Blasgeräts stecken.
- Kontakte der Schlüsselaufnahme nicht mit metallischen Gegenständen verbinden und kurzschreiben.
Blasgerat nicht offen.
- Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.7.2 Ladekabel

Das Ladekabel ist im Sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

• Das Ladekabel ist unbeschädigt.
• Das Ladekabel ist sauber und trocken.

▲WARNUNG

In einem nicht sicherheitsgerechten Zustand konnen Bauteile nicht mehr richtig Funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen konnen schwer verletzt oder getotet werden.

• Ein unbeschädigtes Ladekabel verwenden.

Falls das Ladekabel verschmutzt oder nass ist: Ladekabel reinigen und trocknen lasen.

• Ladekabel nicht verändern.

Elektrische Kontakte des Ladekabels nicht mit metallischen Gegenständen verbinden und kurzschreiben.

Ladekabel nicht offen.

4.8 Eingebauter Akku

▲WARNUNG

• Der eingebaute Akku ist nicht gegen alle Umgebungseinfüsse geschützt. Falls der eingebaute Akku bestimmten Umgebungseinfüssen ausgesetzt ist, kann das Blasgerät in Brand geraten oder explodieren. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

• Blasgerät vor Hitze und Feuer schützen.
  Blasgerat nicht ins Feuer werfen.

• Blasgerät im Temperaturbereich zwischen 0^ und +50^ einsetzen und aufbewahren.

• Blasgerät von metallischen Gegenständen fernhalten.

• Blasgerät vor Regen und Feuchtigkeit schützen und nicht in Flüssigkeiten tauchen.
• Blasgerat nicht hohem Druck aussetzen.
• Blasgerät nicht Mikrowellen aussetzen.

4 Sicherheitschinweise

deutsch

• Blasgerät vor Chemikalien und vor Salzen schützen.
• Ein beschädigtes Blasgerät nicht transportieren.

Aus einem beschädigten Akku kann Flüssigkeit austreten. Falls die Flüssigkeit mit der Haut oder den Augen in Kontakt kommt, können die Haut oder die Augen gereizt werden.
Kontakt mit der Flüssigkeit vermeiden.
- Falls Kontakt mit der Haut aufgetreten ist: Betroffene Hautstellen mit reichlich Wasser und Seife abwaschen.
- Falls Kontakt mit den Augen aufgetreten ist: Augen mindestens 15 Minuten mit reichlich Wasser spulen und einen Arzt aufsuchen.
Ein beschädigter oder defekter Akku kann ungewöhnlich riechen, rauchen oder brennen. Personen können schwer verletzt oder getotet werden und Sachschaden kann entstehen.
- Falls das Blasgerät ungewöhnlich reicht oder raucht: Blasgerät nicht verwenden und von brennbaren Stoffen fernhalten.
Falls das Blasgerät brennt: Blasgerät mit einem Feuerloscher oder Wasser loschen.

4.9Arbeiten

▲WARNUNG

• Der Benutzer kann in bestimmten Situationen nicht mehr konzentriert arbeiten. Der Benutzer kann stolpern, fallen und schwer verletzt werden.
  Ruhig und überlegt arbeiten.
  Falls die Lichtverhältnisse und Sichtverhältnisse schlecht sind: Nicht mit dem Blasgerät arbeiten.
• Blasgerat alleine bedieren.

• Nicht über Schulterhöhe arbeiten.
  Auf Hindernisse achten.
  Auf dem Boden stehend arbeiten und das Gleichgewicht halten. Falls in der Höhe gearbeitet werden muss: Eine Hubarbeitsbühne oder ein sicheres Gerüst verwenden.

• Falls Ermüdungserscheinungen auftreten: Eine Arbeitspause einlagen.
  In Windrichtung blasen.

Während der Arbeit konnen Gegenstände mit hoher Geschwindigkeit hochgeschleudert werden. Personen und Tiere konnen verletzt werden und Sachschaden kann entstehen.

• Nicht in Richtung von Personen, Tieren und Gegenständen blasen.

• Falls sich das Blasgerät während der Arbeit verändert oder sich ungewohnt verhält, kann das Blasgerät in einem nicht sicherheitsgerechten Zustand sein. Personen können schwer verletzt werden und Sachschaden kann entstehen.

• Arbeit beenden, Aktivierungsschlüssel abziehen und einen STIHL Fachhändler aufsuchen.

Während der Arbeit konnen Vibrationen durch das Blasgerät entstehen.

Handschuhe tragen.
Arbeitspausen machen.
- Falls Anzeichen einer Durchblutungsstörung auftreten: Einen Arzt aufsuchen.

4.10 Laden

▲WARNUNG

Kontakt mit stromfuhrenden Bauteilen kann durch folgende Ursachen entstehen:

Die Anschlussleitung ist beschädigt.
- Der Netzstecker ist beschädigt.
Die Steckdose ist nicht richtig installiert.

deutsch

• Kontakt mit stromfuhrenden Bauteilen kann zu einem Stromschlag führen. Der Benutzer kann schwer verletzt oder getotet werden.
• Sicherstellen, dass die Anschlussleitung und der Netzstecker unbeschädigt sind.

• Netzstecker in eine rechtig installierte Steckdose stecken.

• Wahlrend des Ladens kann eine falsche Netzspannung oder eine falsche Netzfrequenz zu einer Überspannung im Ladekabel führen. Das Ladekabel kann beschädigt werden.

• Sicherstellen, dass die Netzspannung und die Netzfrequenz des Stromnetzes mit den Angaben auf dem Leistungsschild des Ladekabels übereinstimmen.
  Während des Ladens kann ein beschädigtes oder ein defektes Ladekabel ungewöhnlich riechen oder rauchen. Personen können verletzt werden und Sachschaden kann entstehen.
  Netzstecker aus der Steckdoseziehen.
• Das Ladekabel kann bei unzureichender Wärmeabfuhr überhitzen und einen Brand auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
  Ladekabel nicht abdecken.
• Falls mehrere Ladekabel an einer Steckdose angeschlossen sind, konnen während des Ladens elektrische Leitungen überlastet werden. Die elektrischen Leitungen konnen sich erwärmen und einen Brand auslösen. Personen konnen schwer verletzt oder getötet werden und Sachschaden kann entstehen.
  Ladekabel einzeln an eine Steckdose anschließen.
  Ladekabel nicht an Mehrfach-Steckdosen anschließen.

4.11 Transportieren

▲WARNUNG

Während des Transports kann das Blasgerät umkippen oder sich bewegen. Personen können verletzt werden und Sachschaden kann entstehen.

Aktivierungsschlüssel abziehen.

• Blasgerät in der Verpackung oder dem Transportbehälter so verpacken, dass es sich nicht bewegen kann.
• Verpackung oder Transportbehälter mit Spanngurten, Riemen oder einem Netz so sichern, dass die Verpackung oder der Transportbehälter sich nicht bewogen kann.

4.12 Aufbewahren

4.12.1 Blasgerat

▲WARNUNG

• Kinder können die Gefahren des Blasgerats nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden.

Aktivierungsschlüssel abziehen.

• Blasgerät außerhalb der Reichweite von Kindern aufbewahren.

Die elektrischen Kontakte der Schlüsselaufnahme und metallische Bauteile konnen durch Feuchtigkeit korrodieren. Das Blasgerät kann beschädigt werden.

Aktivierungsschlüssel abziehen.

• Blasgerät sauber und trocken aufbewahren.

5 Blasgerät einsatzbereit machen

deutsch

• Das Blasgerät ist nicht gegen alle Umgebungseinflüsse geschützt. Falls das Blasgerät bestimmen Umgebungseinfüssen ausgesetzt ist, kann das Blasgerät beschädigt werden.

Blasgerat sauber und trocken aufbewahren.
- Blasgerät in einem geschlossenen Raum aufbewahren.
Aktivierungsschlüssel getrennt vom Blasgerät aufbewahren.

4.12.2 Ladekabel

▲WARNUNG

• Kinder können die Gefahren eines Ladekabels nicht erkennen und nicht einschätzen. Kinder können schwer verletzt oder getotet werden.
• Ladekabel außerhalb der Reichweite von Kindern aufbewahren.
  Das Ladekabel ist nicht gegen alle Umgebungseinfusse geschützt. Falls das Ladekabel bestimmt Umgebungseinfüssen ausgesetzt ist, kann das Ladekabel beschädigt werden.
• Falls das Ladekabel warm ist: Ladekabel abkühlen halten.
  Ladekabel sauber und trocken aufbewahren.
  Ladekabel in einem geschlossenen Raum aufbewahren.
• Ladekabel im Temperaturbereich zwischen 0^ und +40^ aufbewahren.

4.13 Reinigen, Warten und Reparieren

▲WARNUNG

• Falls während der Reinigung, Wartung oder Reparatur der Aktivierungsschluss eingesetzt ist, kann das Blasgerät unbeabsichtigt eingeschaltet werden. Personen können schwer verletzt werden und Sachschaden kann entstehen.

Aktivierungsschlüssel abziehen.

• Scharfe Reinigungsmittel, das Reinigen mit einem Wasserstrahl oder spitze Gegenstände können das Blasgerät und das Ladekabel beschädigten. Falls das Blasgerät oder das Ladekabel nicht richtig gereinigt werden, können Bauteile nicht mehr richtig Funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt werden.
• Blasgerät und Ladekabel so reinigen, wie es in dieser Gebrauchsanleitung beschrieben ist.
• Falls das Blasgerät oder das Ladekabel nicht richtig gewartet oder repariert werden, können Bauteile nicht mehr richtig Funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen können schwer verletzt oder getotet werden.
• Blasgerät und Ladekabel nicht selbst warten oder reparieren.
• Falls das Blasgerät oder das Ladekabel gewartet oder repariert werden müssen: Einen STIHL Fachhandler aufsuchen.

5 Blasgerät einsatzbereit machen

5.1 Blasgerat einsatzbereit machen

Vor jedem Arbeitsbeginn müssen folgende Schritte durchgefuhrt werden:

• Sicherstellen, dass sich folgende Bauteile im Sicherheitsgerechten Zustand befinden:

• Blasgerat, III4.7.1.
  -Ladekabel,4.7.2.

Eingebauten Akku prufen, 10.2.
Blasgerat vollständig laden, 16.
Blasgerat reinigen, 15.1.
- Blasrohr und Duse anbauen, 17.

deutsch

6 Blasgerät laden und LEDs

Bedienungselemente prufen, 10.
- Falls während der Prüfung der Bedienungselemente 3 LEDs rot blinken: Aktivierungsschlüssel abziehen und einen STIHL Fachhändler aufsuchen. Im Blasgerät besteht eine Störung.
- Falls die Schritte nicht durchgeführt werden können: Blasgerät nicht verwenden und einen STIHL Fachhändler aufsuchen.

6 Blasgerät laden und LEDs

6.1 Blasgerat laden

Die Ladezeit hangt von verschiedenen Einflüssen ab, z. B. von der Temperatur des Blasgerats oder von der Umgebungstemperatur. Die tatsächliche Ladezeit kann von der angegebenen Ladezeit abweichen. Die Ladezeit ist unter www.stihl.com/charging-times angegeben.

Wenn der Netzstecker in einer Steckdose eingesteckt ist und das Ladekabel an das Blasgerät angeschlossen wird, startet der Ladevorgang automatisch. Wenn das Blasgerät vollständig geladen ist, wird der Ladevorgang automatisch beendet.

Während des Ladens erwärmen sich das Blasgerät und das Ladekabel.

Aktivierungsschlüssel abziehen.

• Netzstecker (2) in eine gut zugängliche Steckdose (1) stecken.

WARNING

Personen können über die Anschlussleitung stolpern.
Personen können verletzt werden und das Ladekabel kann beschadigt werden.

Anschlussleitung flach auf dem Boden verlegen.

Anschlussleitung (3) verlegen.
- Ladstecker (4) in die Ladebuchse (5) stecken. Die LEDs (6) leuchten grün und zeigen den Ladezustand an.
- Falls die LEDs (6) nicht mehr leuchten: Ladstecker (4) aus der Ladebuchse (5)ziehen. Das Blasgerät ist vollständig geladen.
- Netzstecker (2) aus der Steckdose (1) ziehen.

6.2 Ladezustand anzeigen

• Drucktaste (1) drücken.
  Die LEDs leuchten ca. 5 Sekunden lang grün und zeigen den Ladezustand an.
• Falls die rechte LED grün blinkt: Blasgerät laden.

6.3 LEDs

Die LEDs können den Ladezustand oder Störungen des Blasgerats aneigen. Die LEDs können grün oder rot leuchten oder blinken.

7 Blasgerät zusammenbauen

deutsch

Falls die LEDs grün leuchten oder blinken, wird der Ladezustand angezeigt.
Falls die LEDs rot leuchten oder blinken: Störungen beheben, 17. Im Blasgerät besteht eine Störung.

7 Blasgerät zusammenbauen

7.1 Blasrohr und Duse anbauen

• Blasgerät ausschalten und Aktivierungsschlüssel abziehen.

• Loch (2) und Zapfen (3) auf gleiche Höhe bringen.
• Düse (1) auf das Blasrohr (4) schieben. Die Düse (1) rastet hörbar ein und kann nicht mehr abgebaut werden.
  Zapfen (6) und Nut (5) auf gleiche Höhe bringen.
• Blasrohr (4) auf das Gehäuse (7) schieben.
• Blasrohr (4) so lange in Richtung drehen, bis es einrastet.

Das Blasrohr muss nicht mehr abgebaut werden.

8 Aktivierungsschluss einstecken und abziehen

8.1 Aktivierungsschlüssel einstecken

• Aktivierungsschluss (1) in die Schlüsselaufnahme (2) stecken.

8.2 Aktivierungsschlüssel abziehen

• Blasgerät auf eine ebene Fläche stellen.
  Aktivierungsschlüssel abziehen.
  Aktivierungsschluss außerhalb der Reichweite von Kindern aufbewahren.

9 Blasgerät einschalten und ausschalten

9.1 Blasgerät einschalten

• Blasgerät mit einer Hand am Bedienungsgriff so festhalten, dass der Daumen den Bedienungsgriff umschließt.

• Entspersrschieber (1) mit dem Daumen in Richtung Blasrohr schieben und halten.
  Schalthebelsperre (2) mit der Hand drucken und gedrückt halten. Der Entsperschieber (1) kann losgelassen werden.
  Schalthebel (3) mit dem Zeigefinger drücken und gedrückt halten. Das Blasgerät beschleunigt und Luft strömt aus der Düse.

9.2 Blasgerät ausschalten

Schalthebel und Schalthebelsperre loslassen. Luft stromt nicht mehr aus der Duse.
- Falls weiterhin Luft aus der Düse stromt: Aktivierungsschlüssel abziehen und einen STIHL Fachhändler aufsuchen. Das Blasgerät ist defekt.

10 Blasgerät und Akku prüfen

10.1 Bedienungselemente prufen

Entsperrschieber, Schalthebelsperre und Schalthebel

Aktivierungsschlüssel abziehen.
- Versuchen, den Schalthebel zu drucken, ohne den Entsperrschieber und die Schalthebelsperre zu drucken.

• Falls sich der Schalthebel drücken{lasset: Blasgerät nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Entspersrschieber oder die Schalthebelsperre sind defect.
• Entspersrschieber mit dem Daumen in Richtung Blasrohr schieben und halten.
  Schaltebelsperre drucken und gedrückt halten.
  Schalthelbeledrucken.
• Schalthebel, Schalthebelsperre und Entsperschieber loslassen.
• Falls der Schalthebel, die Schalthebelsperre oder der Entspersrschieber schwergangig sind oder nicht in die Ausgangsposition zuruckfedern: Blasgerat nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Schalthebel, die Schalthebelsperre oder der Entspersrschieber sind defekt.

Blasgerat einschalten

Aktivierungsschlüssel einstecken.
- Entspersrschieber mit dem Daumen in Richtung Blasrohr schieben und halten.
Schalthebelsperre drucken und gedrückt halten.
Schalthebel drucken und gedrückt halten. Luft stromt aus der Duse.
- Falls 3 LEDs rot blinken: Aktivierungsschlüssel abziehen und einen STIHL Fachhändler aufsuchen. Im Blasgerät besteht eine Störung.
Schalthebel loslassen. Luft strömmt nicht mehr aus der Düse.
- Falls weiterhin Luft aus der Düse stromt: Aktivierungsschluss abziehen und einen STIHL Fachhandler aufsuchen. Das Blasgerät ist defekt.

10.2 Eingebauten Akku prufen

• Drucktaste drucken. Die LEDs leuchten oder blinken.
• Falls die LEDs nicht leuchten oder blinken: Blasgerät nicht verwenden und einen STIHL Fachhändler aufsuchen. Im eingebauten Akku besteht eine Störung.

11 Mit dem Blasgerät arbeiten

11.1 Blasgerät halten und führen

- Blasgerät mit einer Hand am Bedienungsgriff so festhalten und führen, dass der Daumen den Bedienungsgriff umschließt.

11.2 Blasen

Duse auf den Boden richten.
Langsam und kontrolliertvorwärtsgehen.

12 Nach dem Arbeitsen

12.1 Nach dem Arbeiten

• Blasgerät ausschalten und Aktivierungsschluss abziehen.
  Blasgerat reinigen.

13 Transportieren

13.1 Blasgerat transportieren

• Blasgerät ausschalten und Aktivierungsschluss abziehen.
  Blasgerat mit einer Hand am Bedienungsgriff tragen.
• Falls das Blasgerät in einem Fahrzeug transportiert wird: Blasgerät so sichern, dass das Blasgerät nicht umkippen und sich nicht bewogen kann.
  Falls das Blasgerät verpackt wird: Blasgerät soverpacken, dass folgende Bedingungen erfüllt sind:

Die Verpackung oder der Transportbehälter sind elektrisch nicht leitfähig.
- Das Blasgerät kann sich in der Verpackung oder dem Transportbehälter nicht bewegen.
- Die Verpackung oder der Transportbehälter ist so gesichert, dass die Verpackung oder der Transportbehälter sich nicht bewegen kann.

Aufgrund des eingebauten Akkus unterliegt das Blasgerät den Anforderungen zum Transport gefährlicher Güter. Das Blasgerät ist als UN 3481 (Lithium-Ionen-Batterien in Ausrüstungen) eingestuft und wurde gemäß UN Handbuch Prüfungen und Kriterien Teil III, Unterabschnitt 38.3 geprüft.

Die Transportvorschriften sind unter www.stihl.com/safety-data-sheets angegeben.

14 Aufbewahren

14.1 Blasgerat aufbewahren

STIHL empfehl't, das Blasgerät in einem Ladezustand zwischen 40% und 60% (2 grün leuchtende LEDs) aufzubewahren.

• Blasgerät ausschalten und Aktivierungsschlüssel abziehen.

• Blasgerät so aufbewahren, dass folgende Bedingungen erfüllt sind:

• Das Blasgerät ist außerhalb der Reichweite von Kindern.

• Das Blasgerät ist sauber und trocken.
• Das Blasgerät ist in einem geschlossenen Raum.
• Das Blasgerät ist im Temperaturbereich zwischen 0^ und +50^ .

14.2 Ladekabel aufbewahren

Netzstecker aus der Steckdoseziehen.
- Ladekabel so aufbewahren, dass folgende Bedingungen erfüllt sind:

• Das Ladekabel ist außerhalb der Reichweite von Kindern.
• Das Ladekabel ist sauber und trocken.
• Das Ladekabel ist in einem geschlossenen Raum.
• Das Ladekabel ist getrennt vom Blasgerät.
• Das Ladekabel ist im Temperaturbereich zwischen 0^ und +40^ .

15 Reinigen

15.1 Blasgerat reinigen

• Blasgerät ausschalten und Aktivierungsschlüssel abziehen.
  Blasgerät mit einem feuchten Tuch reinigen.

• Schutzgitter mit einem Pinsel oder einer weichen Bürste reinigen.

15.2 Ladekabel reinigen

• Netzstecker aus der Steckdoseziehen.
  Ladestecker aus der Ladebuchseziehen.
  Ladekabel mit einem feuchten Tuch reinigen.

16 Warten und Reparieren

16.1 Wartungsintervalle

Wartungsintervalle sind abhängig von den Umgebungsbedingungen und den Arbeitsbedingungen. STIHL empfeht folgende Wartungsintervalle:

Jährlich

• Blasgerät von einem STIHL Fachhändler prüfen halten.

16.2 Blasgerat warten und reparieren

Der Benutzer kann das Blasgerät nicht selbst warten und nicht reparieren.

• Falls das Blasgerät gewartet werden muss oder defekt oder beschädigt ist: Einen STIHL Fachhandler aufsuchen.

16.3 Ladekabel warten und reparieren

Das Ladekabel muss nicht gewartet werden und kann nicht repariert werden.

• Falls das Ladekabel defekt oder beschädigt ist: Ladekabel ersetzen.

17 Störungen beheben

17.1 Störungen des Blasgeräts oder des Ladekabels beheben

Störung LEDs am	Blasgerät	Ursache Abhilfe
Das Blasgerät lauft beim Einschalten nicht an.	1 LED blinkt grün.	Der Ladezustand des Blasgeräts ist zu gering.	• Blasgerät laden.
	3 LEDs leuchten rot.	Das Blasgerät ist zu warm.	• Aktivierungsschlüssel abziehen. • Blasgerät abkühlen setzen.
	3 LEDs blinking rot.	Es besteht eine elektrische Störung.	• Aktivierungsschlüssel abziehen. • Blasgerät nicht verwenden und einen STIHL Fachhändler aufsuchen.
		Das Blasgerät ist feucht.	• Blasgerät trocknen setzen.
Das Blasgerät schaltet im Betrieb ab.	3 LEDs leuchten rot.	Das Blasgerät ist zu warm.	• Aktivierungsschlüssel abziehen. • Blasgerät abkühlen setzen.
		Es besteht eine elektrische Störung.	• Blasgerät ausschalten und nach 5 Sekunden erneut einschalten.
Die Betriebszeit des Blasgeräts ist zu kurz.		Das Blasgerät ist nicht vollständig geladen.	• Blasgerät vollständig laden.
		Die Lebensdauer des Blasgeräts ist übersritten.	• Blasgerät ersetzen.
Das Blasgerät wird nicht geladen.	3 LEDs leuchten rot.	Das Blasgerät ist zu warm.	• Aktivierungsschlüssel abziehen. • Blasgerät abkühlen setzen.
		Im Blasgerät oder im Ladekabel besteht eine Störung.	• Aktivierungsschlüssel abziehen. • Einen STIHL Fachhändler aufsuchen.

18 Technische Daten

18.1 Blasgerat STIHL BGA 45

Gewicht: 2,1 kg
- Luftgeschwindigkeit mit angebauter Düse: 38 m/s
- Akku-Technologie: Lithium-lonen
- Spannung: 18 V
- Kapazität in Ah: siehe Leistungsschild
- Energieinhalt in Wh: siehe Leistungsschild
Zulässiger Temperaturbereich für Verwendung und Aufbewährung: 0^ bis +50^

Falls bei einer hohenen Temperatur als +30^ mit dem Blasgerät garbeitet wird, kann sich die Akku-Laufzeit verkurzen und die Leistung des Blasgerats verringn.

Die Laufzeit ist unter www.stihl.com/battery-life angegeben.

18.2 Ladekabel STIHL LK 45

• Nennspannung: 100-240 V, 50-60 Hz
  Nennleistung: 14,6 W
  Ladestrom: 0,65 A
  Zulässiger Temperaturbereich für Verwendung und Aufbewährung: 0^ bis +40^

Die Ladezeiten sind unter www.stihl.com/charging-times angegeben.

18.3 Schallwerte und Vibrationswerte

Der K-Wert für die Schalldruckpegel beträgt 2 dB(A). Der K-Wert für die Schalleistungspegel beträgt 2 dB(A). Der K-Wert für die Vibrationswerte beträgt 2m / s^2

STIHL empfleht, einen Gehorschutz zu tragen.

• Schalldruckpegel L pA gemessen nach EN 50636-2-100: 76 dB(A).
• Schalleistungspegel LwA gemessen nach EN 50636-2-100:87 dB(A).
  Vibrationswert a _HV gemessen nach EN 50636-2-100, Bedienungsgriff: 3,2m / s^2

Die angegebenen Vibrationswerte wurden nach einem genormten Prüfverfahren gemessen und können zum Vergleich von Elektrogeräten herangezogen werden. Die tatsächlich auftretenden Vibrationswerte können von den angegebenen Werten abweichen, abhängig von der Art der Anwendung. Die angegebenen Vibrationswerte können zu einer ersten Einschätzung der Vibrationsbelastung verwendet werden. Die tatsächliche Vibrationsbelastung muss eingeschätzt werden. Dabei können auch die Zeiten berücksichtigt werden, in denen das Elektrogerät abgeschaltet ist, und solche, in denen eszar eingeschaltet ist, aber ohne Belastung lauft.

Informationen zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG sind unter www.stihl.com/vib angegeben.

18.4 REACH

REACH bezeichnet eine EG-Verordnung zur Registriierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verordnung sind unter www.stihl.com/reach angegeben.

19 Ersatzteile und Zubehör

19.1 Ersatzteile und Zubehör

STIHLC These Symbole kennzeichen original STIHL Ersatzteile und original STIHL Zubehor.

STIHL empfeihlt, original STIHL Ersatzteile und original STIHL Zubehor zu verwenden.

20 Entsorgen

deutsch

Original STIHL Ersatzteile und original STIHL Zubehör sind bei einem STIHL Fachhandler erhalten.

20 Entsorgen

20.1 Blasgerät und Ladekabel entsorgen

Das Blasgerät enthalt einen eingebauten Akku, der getrennt entsorgt werden muss.

• Blasgerät von einem STIHL Fachhändler entsorgen
  lassen. Der STIHL Fachhändler entsorgt den eingebauten Akku
  getrennt vom Blasgerät.
  Ladekabel, Zubehor und Verpackung vorschrifsmäßig und umweltfreundlich entsorgen.

21 EU-Konformitätserklarung

21.1 Blasgerat STIHGLBA45

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waiblingen

Deutschland

erklär in alleiniger Verantwortung, dass

Bauart: Akku-Blasgerat
- Fabrikmarke: STIHL
-Typ:BGA45
- Serienidentfizierung: 4513

den einschlagigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU und 2000/14/EG entspricht und in Übereinstimmung mit den jeweils zum

Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN 55014-1, EN 55014-2, EN 60335-1 und EN 50636-2-100.

Zur Ermittlung des gemessenen und des garantierten Schalleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang V verfahren.

Gemessener Schalleistungspegel: 86 dB(A)
- Garantierter Schalleistungspegel: 89 dB(A)

Die Technischen Unterlagen sind bei der Produktzulassung der ANDREAS STIHL AG & Co. KG aufbewahrt.

Das Baujahr, das Herstellungsdland und die Maschinennummer sind auf dem Blasgerät angegeben.

Waibingen, 01.03.2017

ANDREAS STIHL AG & Co. KG

i. V.

Thomas Elsner, Leiter Produktmanagement und Services

21.2 Ladekabel STIHL LK 45

Dieses Ladekabel ist in Übereinstimmung mit folgenden Richtlinien gefertigt und in Verkehr gebracht worden: 2014/35/EU, 2014/30/EU und 2011/65/EU.

Das Baujahr, das Herstellungsand und die Maschinennummer sind auf dem Ladekabel angegeben.

Die vollständige EG-Konformitätserklarung ist bei der Firma ANDREAS STIHL AG & Co. KG, Badstraße 115, 71336 Waiblingen, Deutschland erhältlich.

22 Anschriften

22.1 STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG

deutsch

22 Anschriften

Postfach 1771

D-71307 Waibingen

22.2 STIHL Vertriebsgesellschaften

DEUTSCHLAND

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

Telefon: [phone]

ÖSTERREICH

STIHL Ges.m.b.H.

Fachmarktstraße 7

2334 Vosendorf

Telefon: [phone]

SCHWEIZ

STIHL Vertriebs AG

Isenrietstraße 4

8617 Monchaltorf

Telefon: [phone]

TSCHECHISCHE REPUBLICI

Andreas STIH, spol. s r.o.

Chrlická 753

664 42 Modrice

ANDREAS STIHL AG & Co. KG

Badstrasse 115

D-71336 Waibingen

Germany

ANDREAS STIHL AG & Co. KG

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waiblingen

Allemagne

ANDREAS STIHL AG & Co. KG

Produktzulassung (Service Homologation Products).

ANDREAS STIHL AG & Co. KG

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waibingen

Germania

Waiblingen, 01.03.2017

ANDREAS STIHL AG & Co. KG

p.p.

De bladblazer beschermen gegen regen en vocht en nicht onderdompelen in vloeistoffen.

• Kinderen können de gezaren van de bladblazer nicht herkennen en ook Niet inschatten. Kinderen können ernstig letsel oplopen.

Activeringsstreutel lostrekken.

18 Technische gegevens

18.1 Bladblazer STIHL BGA 45

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waibingen

Duitsland

ANDREAS STIHL AG & Co. KG

Bij volmacht

Thomas Elsner, Hoofd productmanagement en services

21.2 Laadkabel STIHL LK 45
