BEDIENUNGSANLEITUNG BR 600 STIHL

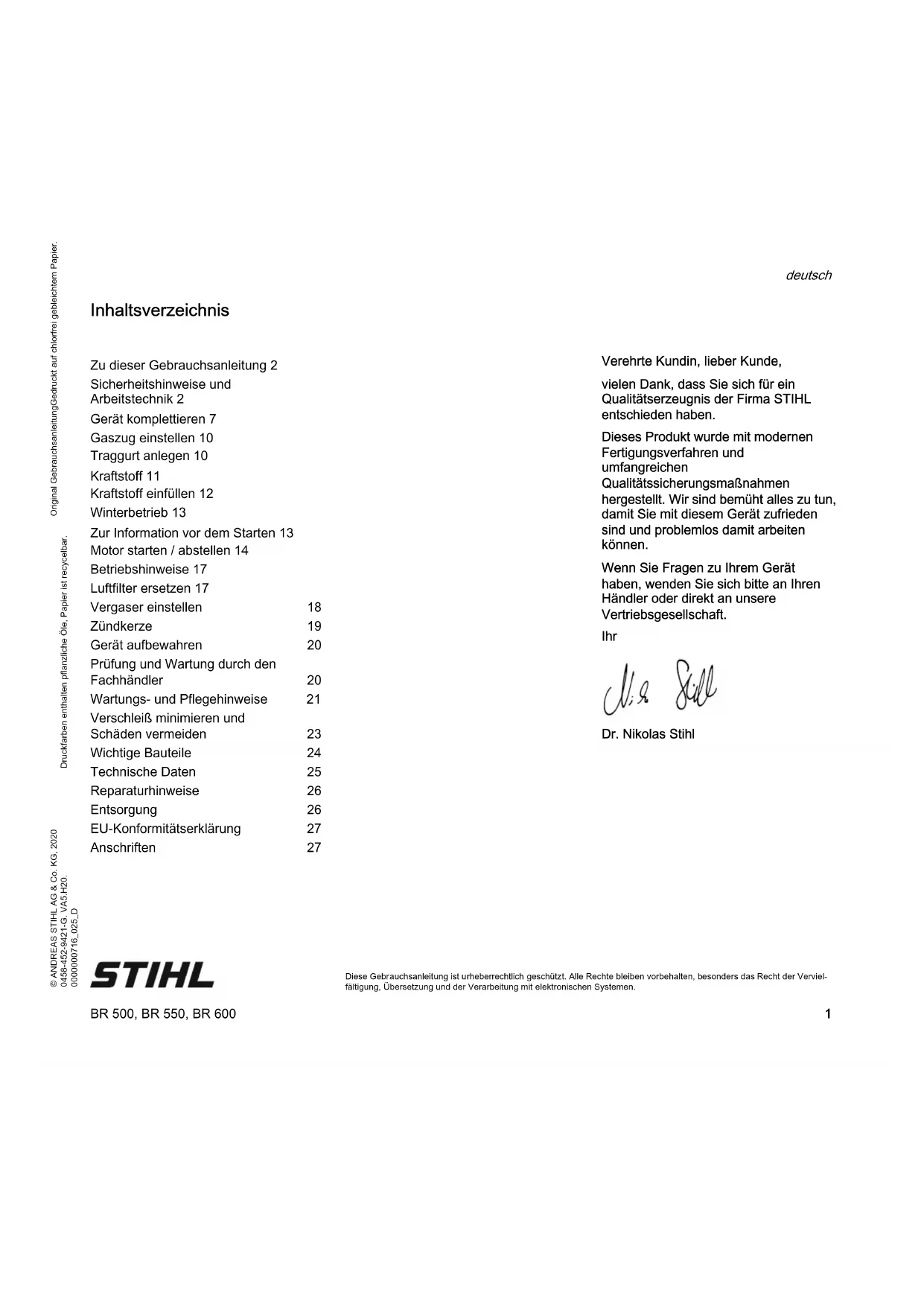

Zu dieser Gebrauchsanleitung 2

Sicherheitshinweise und

Arbeitstechnik 2

Gerät komplettieren 7

Gaszug einstellen 10

Traggurt anlegen 10

Kraftstoff 11

Kraftstoff einfüllen 12

Winterbetrieb 13

Zur Information vor dem Starten 13

Motor starten / abstellen 14

Betriebshinweise 17

Luftfilter ersetzen 17

Vergaser einstellen 18

Zündkerze 19

Gerät aufbewahren 20

Prüfung und Wartung durch den

Fachhändler 20

Wartungs- und Pflegehinweise 21

Verschleiß minimieren und

Schäden vermeiden 23

Wichtige Bauteile 24

Technische Daten 25

Reparaturhinweise 26

Entsorgung 26

EU-Konformitätserklärung 27

Anschriften 27

STIHL

BR 500, BR 550, BR 600

deutsch

Verehrte Kundin, lieber Kunde,

vielen Dank, dass Sie sich für ein Qualitätserzeugnis der Firma STIHL entschieden haben.

Dieses Produkt wurde mit modernen Fertigungsverfahren und umfangreichen

Qualitätssicherungsmaßnahmen hergestellt. Wir sind bemüht alles zu tun, damit Sie mit diesem Gerät zufrieden sind und problemlos damit arbeiten können.

Wenn Sie Fragen zu Ihrem Gerät haben, wenden Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft.

Ihr

Dr. Nikolas Stihl

Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.

deutsch

Zu dieser Gebrauchsanleitung

Bildsymbole

Bildsymbole, die auf dem Gerät angebracht sind, sind in dieser Gebrauchsanleitung erklärt.

Abhängig von Gerät und Ausstattung können folgende Bildsymbole am Gerät angebracht sein.

Kraftstofftank; Kraftstoffgemisch aus Benzin und Motoröl

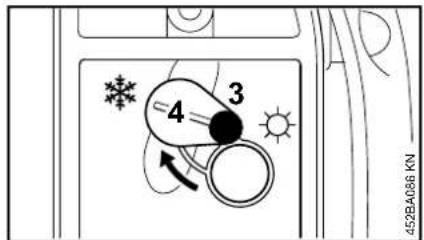

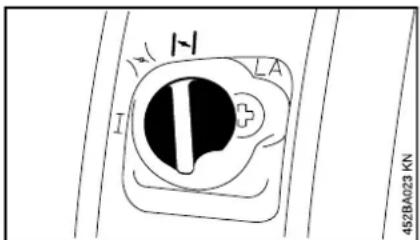

Ansaugluftführung: Winterbetrieb

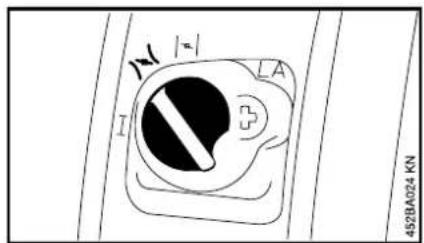

Ansaugluftführung: Sommerbetrieb

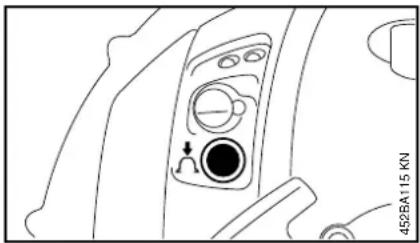

Kraftstoffhandpumpe betätigen

Kennzeichnung von Textabschnitten

! WARNING

Warnung vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sachschäden.

HINWEIS

Warnung vor Beschädigung des Gerätes oder einzelner Bauteile.

Technische Weiterentwicklung

STIHL arbeitet ständig an der Weiterentwicklung sämtlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.

Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden.

Sicherheitshinweise und Arbeitstechnik

Besondere Sicherheitsmaßnahmen sind beim Arbeiten mit einem Motorgerät nötig.

Die gesamte Gebrauchsanleitung vor der ersten Inbetriebnahme aufmerksam lesen und für späteren Gebrauch sicher aufbewahren. Nichtbeachten der Gebrauchsanleitung kann lebensgefährlich sein.

Länderbezogene

Sicherheitsvorschriften, z. B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeitsschutz und andere beachten.

Wer zum ersten Mal mit dem Gerät arbeitet: Vom Verkäufer oder von einem anderen Fachkundigen erklären lassen, wie man damit sicher umgeht – oder an einem Fachlehrgang teilnehmen.

Minderjährige dürfen nicht mit dem Gerät arbeiten – ausgenommen Jugendliche über 16 Jahre, die unter Aufsicht ausgebildet werden.

Kinder, Tiere und Zuschauer fern halten.

Wird das Gerät nicht benutzt, muss es so abgestellt werden, dass niemand gefährdet wird. Gerät vor unbefugtem Zugriff sichern.

Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.

Gerät nur an Personen weiter geben oder ausleihen, die mit diesem Modell und seiner Handhabung vertraut sind – stets die Gebrauchsanleitung mitgeben.

Der Einsatz Schall emittierender Geräte kann durch nationale wie auch örtliche, lokale Vorschriften zeitlich begrenzt sein.

Gerät nur dann in Betrieb nehmen, wenn alle Bauteile unbeschädigt sind.

Zur Reinigung des Gerätes keine Hochdruckreiniger verwenden. Der harte Wasserstrahl kann Teile des Gerätes beschädigen.

Zubehör und Ersatzteile

Nur solche Teile oder Zubehöre anbauen, die von STIHL für dieses Gerät zugelassen sind oder technisch Gleichartige. Bei Fragen dazu an einen Fachhändler wenden. Nur hochwertige Teile oder Zubehöre verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen.

STIHL empfiehlt STIHL Original Teile und Zubehör zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Produkt und die Anforderungen des Benutzers abgestimmt.

Keine Änderungen am Gerät vornehmen – die Sicherheit kann dadurch gefährdet werden. Für Personen- und Sachschäden, die bei der Verwendung nicht zugelassener Anbaugeräte auftreten, schließt STIHL jede Haftung aus.

Körperliche Eignung

Wer mit dem Gerät arbeitet, muss ausgeruht, gesund und in guter Verfassung sein.

Wer sich aus gesundheitlichen Gründen nicht anstrengen darf, sollte einen Arzt fragen, ob die Arbeit mit einem Motorgerät möglich ist.

Nur Träger von Herzschrittmachern: Die Zündanlage dieses Gerätes erzeugt ein sehr geringes elektromagnetisches Feld. Ein Einfluss auf einzelne Herzschrittmacher-Typen kann nicht völlig ausgeschlossen werden. Zur Vermeidung von gesundheitlichen Risiken empfiehlt STIHL den behandelnden Arzt und Hersteller des Herzschrittmachers zu befragen.

Nach der Einnahme von Alkohol, Medikamenten, die das Reaktionsvermögen beeinträchtigen, oder Drogen darf nicht mit dem Gerät gearbeitet werden.

Bestimmungsgemäße Verwendung

Das Blasgerät ermöglicht eine Beseitigung von Laub, Gras, Papier und Ähnlichem, z. B. in Gartenanlagen, Sportstadien, Parkplätzen oder Einfahrten. Es ist auch geeignet zum Freiblasen von Pirschpfaden im Forst.

Keine gesundheitsgefährdende Materialien blasen.

Der Einsatz des Geräts für andere Zwecke ist nicht zulässig und kann zu Unfällen oder Schäden am Gerät führen.

Keine Änderungen am Produkt vornehmen – auch dies kann zu Unfällen oder Schäden am Gerät führen.

Bekleidung und Ausrüstung

Vorschriftsmäßige Bekleidung und Ausrüstung tragen

Die Kleidung muss zweckmäßig sein und darf nicht behindern. Eng anliegende Kleidung, Kombianzug, keinen Arbeitsmantel.

Keine Kleidung mit losen Kordeln, Schnüren und Bändern, keinen Schal, keine Krawatte, keinen Schmuck tragen, die in die Luftansaugöffnung seitlich und unten an der Maschine gelangen können. Lange Haare so zusammenbinden und so sichern, dass sie sich oberhalb der Schultern befinden und nicht in die Maschine hineingezogen werden können.

Feste Schuhe mit griffiger, rutschfester Sohle tragen.

! WARNING

Um die Gefahr von Augenverletzungen zu reduzieren enganliegende Schutzbrille nach Norm EN 166 tragen. Auf richtigen Sitz der Schutzbrille achten.

deutsch

"Persönlichen" Schallschutz tragen – z. B. Gehörschutzkapseln.

STIHL bietet ein umfangreiches Programm an persönlicher Schutzausstattung an.

Gerät transportieren

Immer den Motor abstellen.

Beim Transport in Fahrzeugen:

- Gerät gegen Umkippen, Beschädigung und Auslaufen von Kraftstoff sichern

Tanken

Benzin ist extrem leicht entzündlich – von offenem Feuer Abstand halten – keinen Kraftstoff verschütten – nicht rauchen.

Vor dem Tanken Motor abstellen.

Nicht tanken, solange der Motor noch heiß ist – Kraftstoff kann überlaufen – Brandgefahr!

Gerät vor dem Betanken vom Rücken absetzen. Nur betanken, wenn es auf dem Boden steht.

Tankverschluss vorsichtig öffnen, damit bestehender Überdruck sich langsam abbauen kann und kein Kraftstoff herausspritzt.

Tanken nur an gut belüfteten Orten. Wurde Kraftstoff verschüttet, Gerät sofort säubem – keinen Kraftstoff an die Kleidung kommen lassen, sonst sofort wechseln.

Auf Undichtigkeiten achten! Wenn Kraftstoff ausläuft, Motor nicht starten – Lebensgefahr durch Verbrennungen!

Schraub-Tankverschluss

Nach dem Tanken Schraub-Tankverschluss so fest wie möglich anziehen.

Dadurch wird das Risiko verringert, dass sich der Tankverschluss durch die Vibration des Motors löst und Kraftstoff austritt.

Vor dem Starten

Gerät auf betriebssicheren Zustand überprüfen – entsprechende Kapitel in der Gebrauchsanleitung beachten:

• Kraftstoffsystem auf Dichtheit prüfen, besonders die sichtbaren Teile wie z. B. Tankverschluss, Schlauchverbindungen, Kraftstoffhandpumpe (nur bei Motorgeräten mit Kraftstoffhandpumpe). Bei Undichtigkeiten oder Beschädigung Motor nicht starten – Brandgefahr! Gerät vor Inbetriebnahme durch Fachhändler instand setzen lassen
• Gashebel muss leichtgängig sein und von selbst in die Leerlaufstellung zurückfedern
• Stellhebel muss sich leicht auf STOP bzw. 0 betätigen lassen

• Blasanlage muss vorschriftsmäßig montiert sein

• Handgriffe müssen sauber und trocken, frei von Öl und Schmutz sein – wichtig zur sicheren Führung des Motorgerätes

• Festsitz des Zündleitungssteckers prüfen – bei lose sitzendem Stecker können Funken entstehen, die austretendes Kraftstoff-Luftgemisch entzünden können – Brandgefahr!
• Keine Änderung an den Bedienungs- und Sicherheitseinrichtungen vornehmen
• Zustand des Gebläsegehäuses prüfen
• Zustand der Traggurte und des Traggestells prüfen – beschädigte oder verschlissene Traggurte ersetzen

Verschleiß am Gebläsegehäuse (Anrisse, Ausbrüche) kann zur Verletzungsgefahr durch austretende Fremdkörper führen. Bei Beschädigungen am Gebläsegehäuse Fachhändler aufsuchen – STIHL empfiehlt den STIHL Fachhändler

Das Gerät darf nur in betriebssicherem Zustand betrieben werden – Unfallgefahr!

Für den Notfall: Schnelles Öffnen des Verschlusses am Hüftgurt, Lockern der Schultergurte und Absetzen des Gerätes vom Rücken üben.

Motor starten

Mindestens 3 Meter vom Ort des Tankens entfernt und nicht im geschlossenen Raum.

Das Gerät wird nur von einer Person bedient – keine weiteren Personen im Arbeitsbereich dulden – auch nicht beim Starten.

Motor nicht aus der Hand anwerfen – Starten wie in der Gebrauchsanleitung beschrieben.

Nur auf ebenem Untergrund, auf festen und sicheren Stand achten, Gerät sicher festhalten.

Nach dem Anspringen des Motors können durch den anschwellenden Luftstrom Gegenstände (z. B. Steine) hochgeschleudert werden.

Während der Arbeit

Bei drohender Gefahr bzw. im Notfall sofort Motor abstellen – Stellhebel auf STOP bzw. 0 stellen.

Im Umkreis von 15 m darf sich keine weitere Person aufhalten – durch weggeschleuderte Gegenstände Verletzungsgefahr!

Diesen Abstand auch zu Sachen (Fahrzeugen, Fensterscheiben) einhalten – Gefahr der Sachbeschädigung!

Niemals in die Richtung von Personen oder Tieren blasen – das Gerät kann kleine Gegenstände mit großer Geschwindigkeit hochschleudern – Verletzungsgefahrl

Beim Blasen (im freien Gelände und in Gärten) auf Kleintiere achten, um diese nicht zu gefährden.

Gerät niemals unbeaufsichtigt laufen lassen.

Vorsicht bei Glätte, Nässe, Schnee, Eis, an Abhängen, auf unebenem Gelände – Rutschgefahr!

Auf Hindernisse achten: Unrat, Baumstümpfe, Wurzeln, Gräben – Stolpergefahr!

Nicht auf einer Leiter, nicht auf unstabilen Standorten arbeiten.

Bei angelegtem Gehörschutz ist erhöhte Achtsamkeit und Umsicht erforderlich – das Wahrnehmen von warnenden Geräuschen (Schreie, Signaltöne u. a.) ist eingeschränkt.

Ruhig und überlegt arbeiten – nur bei guten Licht- und Sichtverhältnissen. Umsichtig arbeiten, andere nicht gefährden.

Rechtzeitig Arbeitspausen einlegen, um Müdigkeit und Erschöpfung vorzubeugen – Unfallgefahr!

Das Motorgerät erzeugt giftige Abgase, sobald der Motor läuft. Diese Gase können geruchlos und unsichtbar sein und unverbrannte Kohlenwasserstoffe und Benzol enthalten. Niemals in geschlossenen oder schlecht belüfteten Räumen mit dem Gerät arbeiten – auch nicht mit Katalysator-Maschinen.

Bei der Arbeit in Gräben, Senken oder unter beengten Verhältnissen stets für ausreichenden Luftaustausch sorgen – Lebensgefahr durch Vergiftung!

Bei Übelkeit, Kopfschmerzen, Sehstörungen (z. B. kleiner werdendes Blickfeld), Hörstörungen, Schwindel, nachlassender Konzentrationsfähigkeit, Arbeit sofort einstellen – diese Symptome können unter anderem durch zu hohe Abgaskonzentrationen verursacht werden – Unfallgefahr!

Nicht rauchen bei der Benutzung und in der näheren Umgebung des Gerätes – Brandgefahr! Aus dem Kraftstoffsystem können entzündliche Benzindämpfe entweichen.

Bei Staubentwicklung immer Staubschutzmaske tragen.

Motorgerät lärm- und abgasarm betreiben – Motor nicht unnötig laufen lassen, Gasgeben nur beim Arbeiten.

Gerät nach der Arbeit auf ebenen, nicht brennbaren Untergrund abstellen. Nicht in der Nähe von leicht entflammbaren Materialien (z. B. Holzspäne, Baumrinde, trockenes Gras, Kraftstoff) abstellen – Brandgefahr!

Falls das Gerät nicht bestimmungsgemäßer Beanspruchung (z. B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prüfen – siehe auch "Vor dem Starten". Insbesondere die Dichtheit des Kraftstoff-Systems und die Funktionstüchtigkeit der Sicherheitseinrichtungen prüfen. Nicht betriebssicheres Gerät auf keinen Fall weiter benutzen. Im Zweifelsfall Fachhändler aufsuchen.

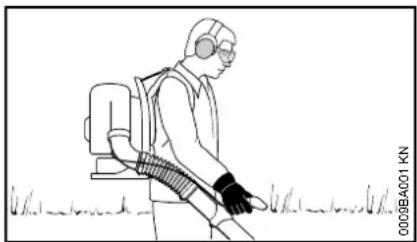

Blasgerät anwenden

Das Gerät wird auf dem Rücken getragen. Die rechte Hand führt das Blasrohr am Bedienungsgriff.

Nur langsam vorwärts schreitend arbeiten – Austrittsbereich des Blasrohres stets beobachten – nicht rückwärts gehen – Stolpergefahr!

Motor abschalten, bevor das Gerät vom Rücken abgesetzt wird.

Arbeitstechnik

Zur Minimierung der Blaszeit Rechen und Besen benutzen, um Schmutzteilchen vor dem Blasen zu lockern.

Empfohlene Arbeitstechnik zur Minimierung von Luftverschmutzung:

• Bei Bedarf frei zu blasende Oberfläche befeuchten, um starke Staubentwicklung zu vermeiden
• Schmutzteilchen nicht auf Menschen, besonders Kinder, Haustiere, in Richtung offener Fenster oder frisch gewaschener Kraftfahrzeuge blasen. Schmutzteilchen vorsichtig weg blasen
• Zusammengeblasenen Schmutz in Mülleimern entfernen, nicht auf Nachbargrundstücke blasen

Empfohlene Arbeitstechnik zur Minimierung von Lärm:

• Motorgeräte nur zu vernünftigen Zeiten betreiben - nicht früh am Morgen, spät in der Nacht oder während der Mittagsruhe, wenn Leute gestört werden könnten. An örtlich vorgegebene Zeiten halten
• Blasgeräte mit der zur Erfüllung der Arbeitsaufgabe niedrigst möglichen Motordrehzahl betreiben
• Ausrüstung vor dem Betrieb prüfen, besonders den Schalldämpfer, Luftansaugöffnungen und Luftfilter

Vibrationen

Längere Benutzungsdauer des Motorgerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen ("Weißfingerkrankheit").

Eine allgemein gültige Dauer für die Benutzung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren abhängt.

Die Benutzungsdauer wird verlängert durch:

- warme Hände

- Pausen

Die Benutzungsdauer wird verkürzt durch:

• besondere persönliche Veranlagung zu schlechter Durchblutung (Merkmal: häufig kalte Finger, Kribbeln)
• niedrige Außentemperaturen
• Größe der Greifkräfte (festes Zugreifen behindert die Durchblutung)

Bei regelmäßiger, langandauernder Benutzung des Motorgerätes und bei wiederholtem Auftreten entsprechender Anzeichen (z. B. Fingerkribbeln) wird eine medizinische Untersuchung empfohlen.

Wartung und Reparaturen

Motorgerät regelmäßig warten. Nur Wartungsarbeiten und Reparaturen ausführen, die in der

Gebrauchsanleitung beschrieben sind. Alle anderen Arbeiten von einem Fachhändler ausführen lassen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen. Bei Fragen dazu an einen Fachhändler wenden.

STIHL empfiehlt STIHL Original Ersatzteile zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.

Zur Reparatur, Wartung und Reinigung immer Motor abstellen – Verletzungsgefahr! – Ausnahme: Vergaser- und Leerlaufeinstellung.

Motor bei abgezogenem Zündleitungsstecker oder bei ausgeschraubter Zündkerze nicht mit der Anwerfvorrichtung in Bewegung setzen – Brandgefahr durch Zündfunken außerhalb des Zylinders!

Motorgerät nicht in der Nähe von offenem Feuer warten und aufbewahren.

Tankverschluss regelmäßig auf Dichtheit prüfen.

Nur einwandfreie, von STIHL freigegebene Zündkerze – siehe "Technische Daten" – verwenden.

Zündkabel prüfen (einwandfreie Isolation, fester Anschluss).

Schalldämpfer auf einwandfreien Zustand prüfen.

Nicht mit defektem oder ohne Schalldämpfer arbeiten – Brandgefahr! – Gehörschäden!

Heißen Schalldämpfer nicht berühren – Verbrennungsgefahr!

Der Zustand der Antivibrationselemente beeinflusst das Vibrationsverhalten – Antivibrationselemente regelmäßig kontrollieren.

Motor abstellen zum Beseitigen von Störungen.

Gerät komplettieren

Bedienungsgriff montieren

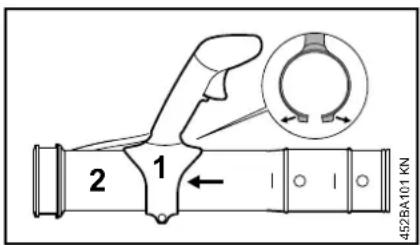

2 1 452BA101 KN

• beide Hälften der Rohrschelle auseinanderziehen
  ● Bedienungsgriff (1) auf Blasrohr (2) schieben

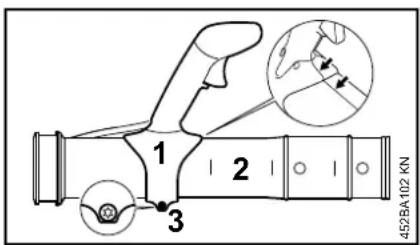

1 2 3 452BA 102 KN

• Bedienungsgriff (1) an der Rohrnaht ausrichten – wie im Bild
• Bedienungsgriff (1) mit Schraube (3) so befestigen, dass er noch auf dem Blasrohr (2) verschoben werden kann

deutsch

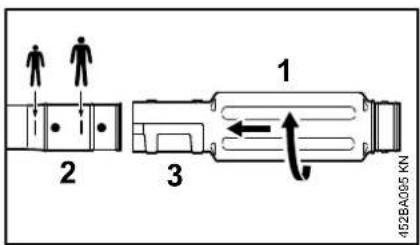

Blasrohre montieren

BR 500

1 2 3 452BA005 KN

• Je nach Körpergröße: Blasrohr (1) bis zur entsprechenden Markierung auf Blasrohr (2) schieben
• Blasrohr (1) in Pfeilrichtung drehen und in die entsprechende Nut (3) einrasten

BR 550, BR 600

1 2 3 452BA06 KN

• Je nach Körpergröße: Blasrohr (1) bis zur entsprechenden Markierung auf Blasrohr (2) schieben
• Blasrohr (1) in Pfeilrichtung drehen und in die entsprechende Nut (3) einrasten

Schlauchschellen und Faltenschlauch montieren

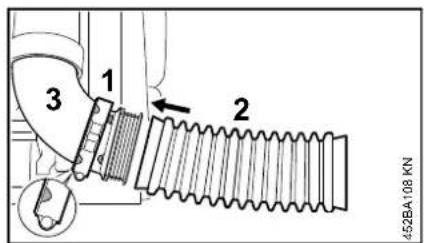

1 2 3 452BA108 KN

• Schlauchschelle (1) (mit Haltenut für Gaszug) mit Positionsmarkierungen nach links weisend auf den Krümmer (3) schieben
  ● Faltenschlauch (2) über den Krümmer (3) schieben

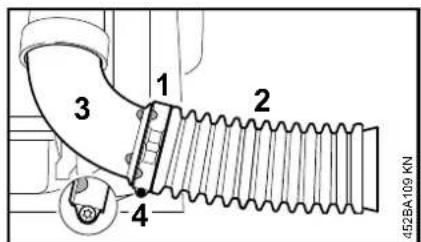

1 2 3 4 452BA109 KN

● Schlauchschelle (1) auf den Faltenschlauch (2) schieben
- Positionsmarkierungen von Schlauchschelle (1) und Krümmer (3) zur Deckung bringen – Schraubauge zeigt nach unten
● Schlauchschelle (1) mit Schraube (4) befestigen

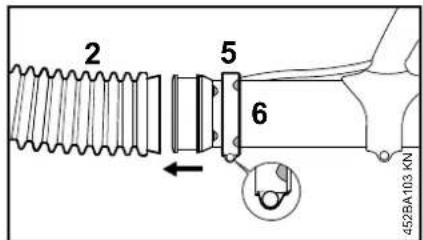

2 5 6 452BA103 KN

• Schlauchschelle (5) (ohne Haltenut für Gaszug) mit Positionsmarkierungen nach rechts weisend auf das Blasrohr (6) schieben
• Blasrohr (6) in Faltenschlauch (2) schieben

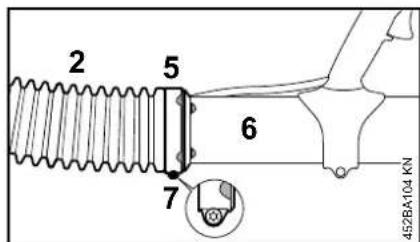

2 5 6 7 452BA104 KN

● Schlauchschelle (5) auf den Faltenschlauch (2) schieben
- Schlauchschelle (5) und Blasrohr (6) ausrichten – wie im Bild
● Schlauchschelle (5) mit Schraube (7) befestigen

Düse anbauen

452BA111 KN 1 2 3

- Düse (1) über Blasrohr (2) schieben und in Zapfen (3) einrasten

Düse abbauen

2 3 1 452A112 KN

• Düse (1) in Pfeilrichtung drehen bis Zapfen (3) verdeckt sind
• Düse (1) vom Blasrohr (2) abziehen

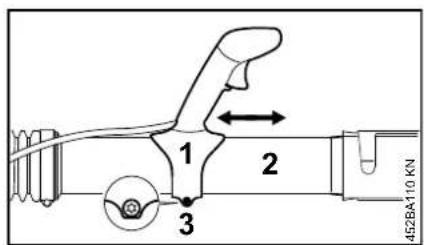

Bedienungsgriff einstellen

1 2 3 452BA110 KN

● Bedienungsgriff (1) in Längsrichtung auf dem Blasrohr (2) verschieben und auf Armlänge einstellen
● Bedienungsgriff (1) mit der Schraube (3) befestigen

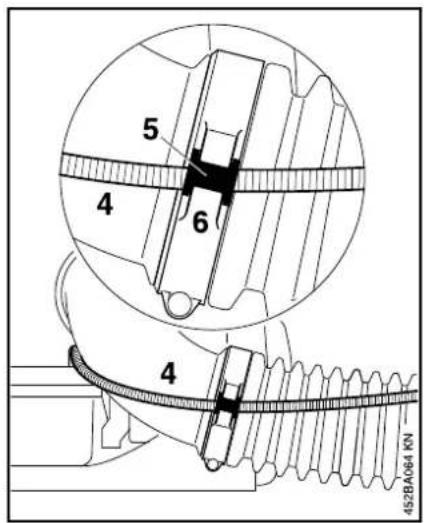

5 4 6 4 452BA064 KN

● Gaszug (4) mit Hülse (5) in Haltenut (6) einrasten

Verschleißmarkierung an der Düse

452BA100 KN

Während der Arbeit wird der vordere Teil der Düse durch schleifenden Kontakt mit dem Boden abgenutzt. Die Düse ist ein Verschleißteil und muss beim Erreichen der Verschleißmarkierung ersetzt werden.

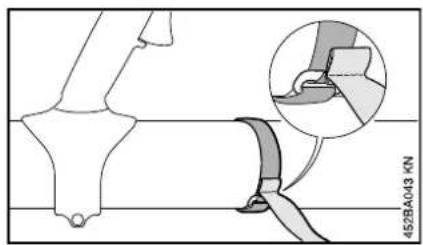

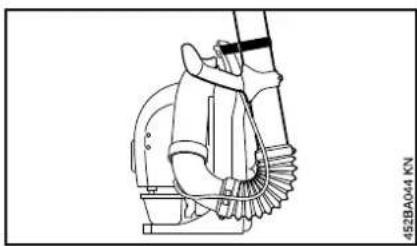

Transporthilfe montieren
Zur Aufbewahrung und zum Transport:

- Klettband an Blasrohr befestigen – Naht durch die Öse ziehen

deutsch

- Blasrohr an Grifföffnung der Rückenplatte befestigen

Gaszug einstellen Traggurt anlegen

Nach der Montage des Gerätes oder nach längerer Betriebszeit kann eine Korrektur der Gaszugeinstellung notwendig sein.

Gaszug nur bei komplett montiertem Gerät einstellen.

452BA052 KN

• Gashebel in Vollgasstellung bringen – bis zum Anschlag
  ● Schraube im Gashebel gefühlvoll bis zum ersten Widerstand eindrehen

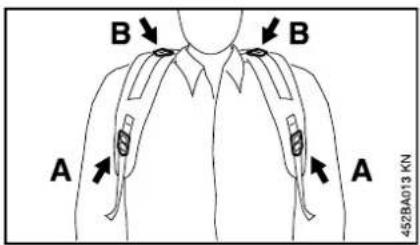

B A B A 452BA013 KN

- Traggurte so einstellen, dass die Rückenplatte fest und sicher am Rücken anliegt

A Höhe einstellen
B Neigung einstellen

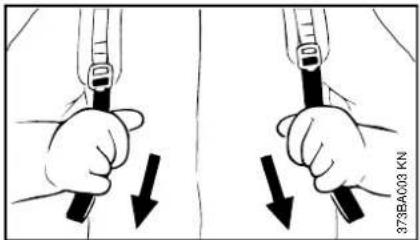

Traggurte straffen

373BA003 KN

● Gurtenden herunterziehen

Traggurte lösen

373BA004 KN

● Klemmschieber anheben

Kraftstoff

Der Motor muss mit einem Kraftstoffgemisch aus Benzin und Motoröl betrieben werden.

WARNING

Direkten Hautkontakt mit Kraftstoff und Einatmen von Kraftstoffdämpfen vermeiden.

STIHL MotoMix

STIHL empfiehlt die Verwendung von STIHL MotoMix. Dieser fertig gemischte Kraftstoff ist benzolfrei, bleifrei, zeichnet sich durch eine hohe Oktanzahl aus und bietet immer das richtige Mischungsverhältnis.

STIHL MotoMix ist für höchste Motorlebensdauer mit STIHL Zweitaktmotoröl HP Ultra gemischt.

MotoMix ist nicht in allen Märkten verfügbar.

Kraftstoff mischen

HINWEIS

Ungeeignete Betriebsstoffe oder von der Vorschrift abweichendes Mischungsverhältnis können zu ernsten Schäden am Triebwerk führen. Benzin oder Motoröl minderer Qualität können Motor, Dichtringe, Leitungen und Kraftstofftank beschädigen.

deutsch

Benzin

Nur Markenbenzin mit einer Oktanzahl von mindestens 90 ROZ verwenden – bleifrei oder verbleit.

Benzin mit einem Alkoholanteil über 10% kann bei Motoren mit manuell verstellbaren Vergasern Laufstörungen verursachen und soll daher zum Betrieb dieser Motoren nicht verwendet werden.

Motoren mit M-Tronic liefern mit einem Benzin mit bis zu 25% Alkoholanteil (E25) volle Leistung.

Motoröl

Falls Kraftstoff selbst gemischt wird, darf nur ein STIHL Zweitakt-Motoröl oder ein anderes Hochleistungs-Motoröl der Klassen JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC oder ISO-L-EGD verwendet werden.

STIHL schreibt das Zweitakt-Motoröl STIHL HP Ultra oder ein gleichwertiges Hochleistungs-Motoröl vor, um die Emissionsgrenzwerte über die Maschinenlebensdauer gewährleisten zu können.

Mischungsverhältnis

bei STIHL Zweitakt-Motoröl 1:50; 1:50 = 1 Teil Öl + 50 Teile Benzin

Beispiele

Benzinmenge STIHL Zweitaktöl 1:50 Liter Liter (ml)

1 0,02 (20)

5 0,10 (100)

10 0,20 (200)

deutsch

Benzinmenge STIHL Zweitaktöl 1:50

Liter Liter (ml)

15 0,30 (300)

20 0,40 (400)

25 0,50 (500)

- in einen für Kraftstoff zugelassenen Kanister zuerst Motoröl, dann Benzin einfüllen und gründlich mischen

Kraftstoffgemisch aufbewahren

Nur in für Kraftstoff zugelassenen Behältern an einem sicheren, trockenen und kühlen Ort lagern, vor Licht und Sonne schützen.

Kraftstoffgemisch altert – nur den Bedarf für einige Wochen mischen. Kraftstoffgemisch nicht länger als 30 Tage lagern. Unter Einwirkung von Licht, Sonne, niedrigen oder hohen Temperaturen kann das Kraftstoffgemisch schneller unbrauchbar werden.

STIHL MotoMix kann jedoch bis zu 2 Jahren problemlos gelagert werden.

- Kanister mit dem Kraftstoffgemisch vor dem Auftanken kräftig schütteln

Im Kanister kann sich Druck aufbauen – vorsichtig öffnen.

● Kraftstofftank und Kanister von Zeit zu Zeit gründlich reinigen

Restkraftstoff und die zur Reinigung benutzte Flüssigkeit vorschriften- und umweltgerecht entsorgen!

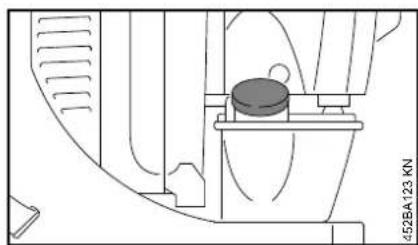

Kraftstoff einfüllen

Gerät vorbereiten

- Tankverschluss und Umgebung vor dem Auftanken reinigen, damit kein Schmutz in den Tank fällt

Schraub-Tankverschluss öffnen

• Verschluss gegen den Uhrzeigersinn drehen bis er von der Tanköffnung abgenommen werden kann
• Tankverschluss abnehmen

Kraftstoff einfüllen

Beim Auftanken keinen Kraftstoff verschütten und den Tank nicht randvoll füllen. STIHL empfiehlt das STIHL Einfüllsystem (Sonderzubehör).

Schraub-Tankverschluss schließen

• Verschluss ansetzen
• Verschluss bis zum Anschlag im Uhrzeigersinn drehen und so fest wie möglich von Hand anziehen

Winterbetrieb

Bei Temperaturen unter +10 °C:

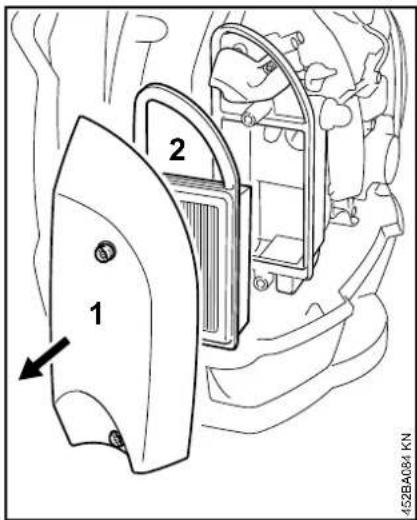

1 2 452BA084 KN

● Filterdeckel (1) und Luftfilter (2) entfernen

462BA085 KN 3

● Schraube (3) lösen

4 3 4 452BA086 KN

• Deckel (4) in die Stellung * (Winterbetrieb) stellen
  ● Schraube (3) festziehen
• Filterdeckel und Luftfilter wieder anbauen

Bei Temperaturen über +20 °C:

- Deckel (4) unbedingt wieder in Stellung ⚙ (Sommerbetrieb) stellen –

sonst besteht die Gefahr von Motorlaufstörungen durch Überhitzung!

Zur Information vor dem Starten

Vor dem Starten bei stehendem Motor folgende Teile kontrollieren und bei Bedarf reinigen:

• Bodenplatte (BR 600)
  – Schutzgitter zwischen Rückenplatte und Motoreinheit

Stellungen des Stellhebels

Die Geräte können mit unterschiedlichen Bedienungsgriffen ausgerüstet sein.

1 2 0416BA010 KN

1 2 452BA020 KN

1 Stellhebel
2 Gashebel

deutsch

Stellung "T"

Motor läuft oder ist startbereit.

Stufenlose Betätigung des

Gashebels (2) möglich.

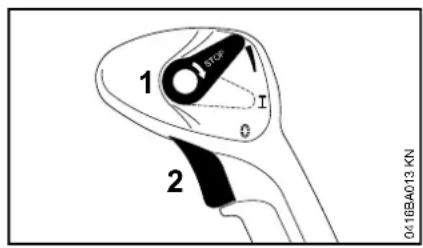

Stellung "0"

Zündung wird unterbrochen, Motor stoppt. Der Stellhebel (1) rastet in dieser Stellung nicht ein, sondern federt in die Stellung "T" zurück. Die Zündung ist automatisch wieder eingeschaltet.

Feststellgas

1 STOP 2 0416BA013 KN

Der Gashebel (2) kann stufenlos arretiert werden.

1 2 0000-GXX-1402-A0

Stellung "🔒"

Der Gashebel kann auf drei Stufen eingerastet werden: 1/3-Gas, 2/3-Gas und Stellung "Vollgas".

Zum Lösen der Arretierung:

● Stellhebel (1) wieder auf Stellung "I" stellen

Motor starten / abstellen

Motor starten

● Sicherheitsvorschriften beachten

HINWEIS

Gerät nur auf sauberem und staubfreiem Untergrund starten, so dass kein Staub vom Gerät angesaugt wird.

● Stellhebel muss auf I stehen

- Balg der Kraftstoffhandpumpe mindestens 5 mal drücken – auch wenn der Balg mit Kraftstoff gefüllt ist

Kalter Motor (Kaltstart)

I II LA + 452BA023 KN

● Drehknopf der Startklappe auf |drehen

● Drehknopf der Startklappe auf drehen

Diese Einstellung gilt auch wenn der Motor schon gelaufen, aber noch kalt ist.

deutsch

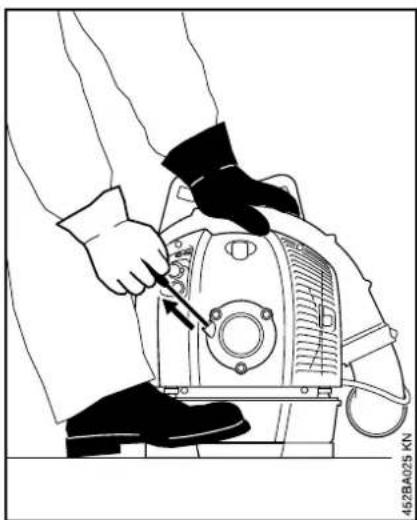

Anwerfen

• Gerät sicher auf den Boden stellen – darauf achten, dass sich im Bereich der Düse des Blasrohres keine weitere Person befindet
• sicheren Stand einnehmen: Gerät mit der linken Hand am Gehäuse festhalten und mit einem Fuß gegen Verrutschen sichern

• Anwerfgriff mit der rechten Hand langsam bis zum ersten spürbaren Anschlag herausziehen – und dann schnell und kräftig durchziehen – Seil nicht bis zum Ende herausziehen – Bruchgefahr!

• Anwerfgriff nicht zurückschnellen lassen – entgegen der Ausziehrichtung zurückführen, damit sich das Anwerfseil richtig aufwickelt

• anwerfen, bis der Motor zündet – spätestens nach dem dritten Anwerfen Drehknopf der Startklappe auf 1(drehen

Nach der ersten Zündung

M I LA 4528A024 KN

bei kaltem Motor:

• Drehknopf der Startklappe auf ) (drehen –weiter anwerfen bis der Motor läuft
  bei warmem Motor:
• weiter anwerfen bis der Motor läuft

Sobald der Motor läuft

um in den Leerlauf zu schalten:

- Gashebel betätigen – Drehknopf der Startklappe springt automatisch auf Stellung "T"

oder
● Drehknopf der Startklappe von Hand auf Stellung "I" stellen

Bei sehr niedriger Temperatur

- wenig Gas geben – Motor kurze Zeit warmlaufen lassen

deutsch

Motor abstellen

• Stellhebel in Richtung "0" betätigen – Motor stoppt – Stellhebel federt nach Betätigung zurück

Wenn der Motor nicht anspringt

Drehknopf für die Startklappe

Nach der ersten Motorzündung wurde der Drehknopf der Startklappe nicht rechtzeitig auf gedreht, der Motor ist abgesoffen.

1 2 0000-GXX-1401-A0

• Stellhebel (1) nach oben schieben. Der Gashebel (2) ist in der Stellung "Vollgas"

1 2 0000-GXX-1402-A0

• Stellhebel (1) auf Stellung "🔒" stellen
  ● Gashebel (2) in Stellung "Vollgas" einrasten
• anwerfen bis der Motor läuft

Weitere Hinweise zum Starten

Der Motor springt nicht an

• prüfen, ob alle Bedienelemente richtig eingestellt sind
• prüfen, ob Kraftstoff im Tank ist, ggf. auffüllen

• prüfen, ob Zündkerzenstecker fest aufgesteckt ist

• Startvorgang wiederholen

• Einstellung des Gaszuges überprüfen – siehe Gaszugeinstellung

Der Motor geht in der Stellung für Kaltstart ⊥ oder beim Beschleunigen aus

- Drehknopf der Startklappe auf drehen – weiter anwerfen bis der Motor läuft

Der Motor startet nicht in der Stellung für Warmstart

• Drehknopf der Startklappe auf drehen – weiter anwerfen bis der Motor läuft
  Der Tank wurde restlos leergefahren
• nach dem Betanken den Balg der Kraftstoffhandpumpe mindestens 5 mal drücken – auch wenn der Balg mit Kraftstoff gefüllt ist
  ● Drehknopf der Startklappe abhängig von der Motortemperatur einstellen
• Motor erneut starten

Betriebshinweise Luftfilter ersetzen

Während der Arbeit

Nach längerem Volllastbetrieb den Motor noch kurze Zeit im Leerlauf laufen lassen, bis die größere Wärme durch den Kühlluftstrom abgeführt ist, damit die Bauteile am Triebwerk (Zündanlage, Vergaser) nicht durch einen Wärmestau extrem belastet werden.

Nach der Arbeit

Bei kurzzeitigem Stillsetzen: Motor abkühlen lassen. Gerät an einem trockenen Ort, nicht in der Nähe von Zündquellen, bis zum nächsten Einsatz aufbewahren. Bei längerer Stilllegung – siehe "Gerät aufbewahren".

Verschmutzte Luftfilter vermindern die Motorleistung, erhöhen den Kraftstoffverbrauch und erschweren das Anwerfen.

Wenn die Motorleistung spürbar nachlässt

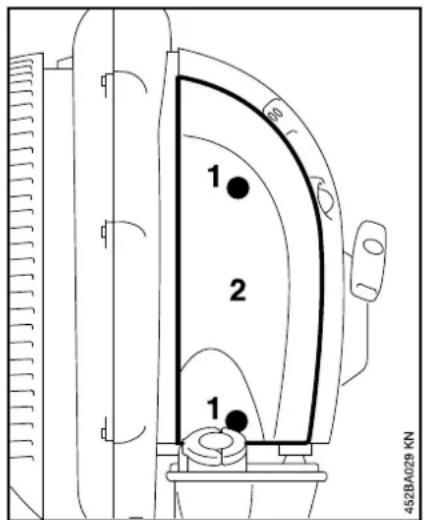

1 2 1 452BA029 KN

● Drehknopf der Startklappe auf |→| drehen
● Schrauben (1) lösen
● Filterdeckel (2) abnehmen

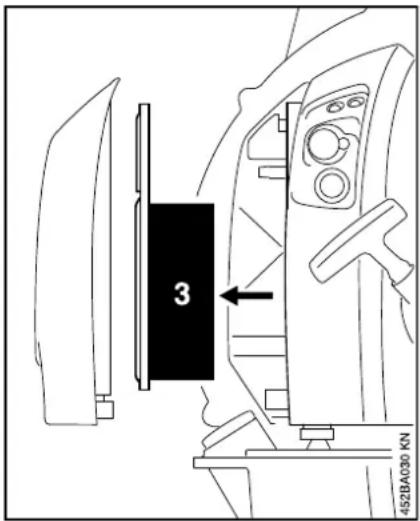

3 452BA030 KN

● Filter (3) abnehmen
● verschmutzten oder beschädigten Filter ersetzen
- neuen Filter in das Filtergehäuse einsetzen
- Filterdeckel aufsetzen
● Schrauben eindrehen und festziehen

deutsch

Vergaser einstellen

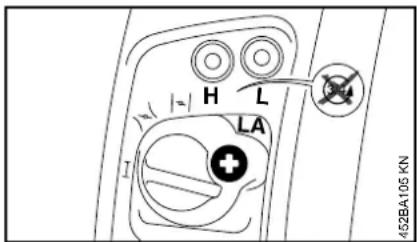

Geräte ohne einstellbaren Vergaser

Bei einigen Ausführungsarten ist eine Vergasereinstellung nicht mehr notwendig. Diese Geräte sind an der fehlenden Einstellangabe auf der Abdeckhaube erkennbar.

H L LA 452BA105 KN

Diese Geräte sind ab Werk so abgestimmt, dass dem Motor in allen Umgebungen und Betriebszuständen ein optimales Kraftstoff-Luft-Gemisch zugeführt wird.

Leerlauf einstellen

Motor bleibt im Leerlauf stehen:

● Leerlaufanschlagschraube (LA) langsam im Uhrzeigersinn drehen, bis der Motor gleichmäßig läuft

Geräte mit einstellbarem Vergaser

Der Vergaser ist ab Werk mit der Standardeinstellung versehen.

Diese Vergasereinstellung ist so abgestimmt, dass dem Motor in allen Betriebszuständen ein optimales Kraftstoff-Luft-Gemisch zugeführt wird.

Bei diesem Vergaser können Korrekturen an der Hauptstellschraube und Leerlaufstellschraube nur in engen Grenzen vorgenommen werden.

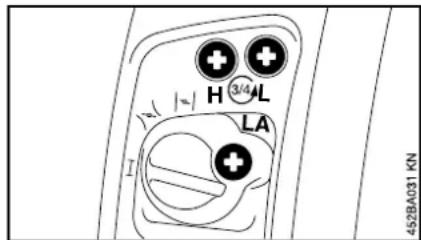

Standardeinstellung

• Motor abstellen
• Luftfilter prüfen – falls erforderlich reinigen oder ersetzen
• Einstellung des Gaszuges prüfen – bei Bedarf einstellen – siehe "Gaszug einstellen"
• Funkenschutzgitter (nur länderabhängig vorhanden) im Schalldämpfer kontrollieren – falls erforderlich reinigen oder ersetzen

• beide Einstellschrauben gegen den Uhrzeigersinn gefühlvoll bis zum Anschlag drehen:
  ● Hauptstellschraube (H) ist 3/4 Umdrehung geöffnet
  ● Leerlaufstellschraube (L) ist 3/4 Umdrehung geöffnet

Leerlauf einstellen

• Standardeinstellung vornehmen
  ● Motor starten und warmlaufen lassen

Motor bleibt im Leerlauf stehen

● Leerlaufanschlagschraube (LA) langsam im Uhrzeigersinn drehen, bis der Motor gleichmäßig läuft

Drehzahl im Leerlauf unregelmäßig, Motor geht trotz Korrektur der LA-Einstellung aus, schlechte Beschleunigung

Die Leerlaufeinstellung ist zu mager.

- Leerlaufstellschraube (L) gegen den Uhrzeigersinn drehen, bis der Motor regelmäßig läuft und gut beschleunigt – max. bis zum Anschlag

Drehzahl im Leerlauf unregelmäßig

Die Leerlaufeinstellung ist zu fett.

- Leerlaufstellschraube (L) im Uhrzeigersinn drehen, bis der Motor regelmäßig läuft und noch gut beschleunigt – max. bis zum Anschlag

Nach jeder Korrektur an der Leerlaufstellschraube (L) ist meistens auch eine Veränderung an der Leerlaufanschlagschraube (LA) nötig.

Korrektur der Vergasereinstellung bei Einsätzen in großer Höhe

Läuft der Motor nicht zufriedenstellend, kann eine geringfügige Korrektur notwendig sein:

• Standardeinstellung vornehmen
• Motor warmlaufen lassen
• Hauptstellschraube (H) geringfügig im Uhrzeigersinn (magerer) drehen – max. bis zum Anschlag

HINWEIS

Nach der Rückkehr aus großer Höhe die Vergasereinstellung wieder auf Standardeinstellung zurücksetzen.

Bei zu magerer Einstellung besteht Gefahr von Triebwerkschäden durch Schmierstoffmangel und Überhitzung!

Zündkerze

• bei ungenügender Motorleistung, schlechtem Starten oder Leerlaufstörungen zuerst die Zündkerze prüfen
• nach ca. 100 Betriebsstunden die Zündkerze ersetzen – bei stark abgebrannten Elektroden auch schon früher – nur von STIHL freigegebene, entstörte Zündkerzen verwenden – siehe "Technische Daten"

Zündkerze ausbauen

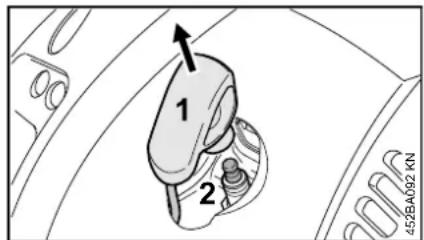

1 2 452BA092 KN

● Zündkerzenstecker (1) abziehen
● Zündkerze (2) herausdrehen

Zündkerze prüfen

000BA039 KN A

● verschmutzte Zündkerze reinigen
- Elektrodenabstand (A) prüfen und falls notwendig nachstellen, Wert für Abstand – siehe "Technische Daten"
- Ursachen für die Verschmutzung der Zündkerze beseitigen

Mögliche Ursachen sind:

• zu viel Motoröl im Kraftstoff
• verschmutzter Luftfilter
• ungünstige Betriebsbedingungen

000BA45 KN 1

WARNING

Bei nicht festgezogener oder fehlender Anschlussmutter (1) können Funken entstehen. Falls in leicht brennbarer oder explosiver Umgebung gearbeitet wird, können Brände oder Explosionen

deutsch

entstehen. Personen können schwer verletzt werden oder Sachschaden kann enstehen.

● entstörte Zündkerzen mit fester Anschlussmutter verwenden

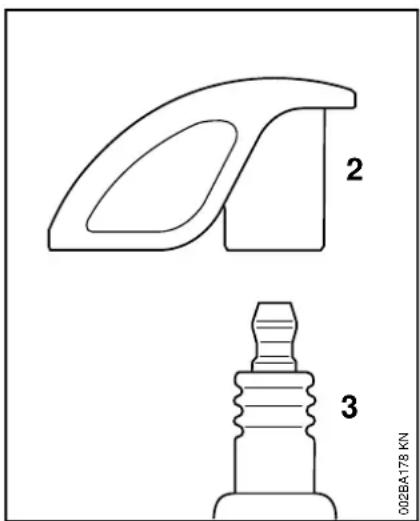

Zündkerze einbauen

- Zündkerze (3) einschrauben und Kerzenstecker (2) auf die Zündkerze (3) fest aufdrücken

Gerät aufbewahren Prüfung und

Wartung durch den Fachhändler

Bei Betriebspausen ab ca. 3 Monaten

• den Kraftstofftank an einem gut belüfteten Ort entleeren und reinigen
• Kraftstoff vorschriften- und umweltgerecht entsorgen
• den Vergaser leerfahren – andernfalls können die Membranen im Vergaser verkleben
• das Gerät gründlich säubern, besonders Zylinderrippen und Luftfilter
• das Gerät an einem trockenen und sicheren Ort aufbewahren. Vor unbefugter Benutzung (z. B. durch Kinder) schützen

Kraftstoff-Saugkopf im Tank

● Saugkopf im Kraftstofftank jährlich wechseln lassen

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen.

Wartungs- und Pflegehinweise

Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall etc.) und längeren täglichen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen.		vor Arbeitsbeginn	nach Arbeitsende bzw. täglich	nach jeder Tankfüllung	wöchentlich	monatlich	jährlich	bei Störung	bei Beschädigung	bei Bedarf
Komplette Maschine	Sichtprüfung (Zustand, Dichtheit) X		X
	reinigen X
Bedienungsgriff Funktionsprüfung X	X
Luftfilter ersetzen X
Kraftstoffhandpumpe	prüfen X
	instandsetzen durch Fachhändler ^1)								X
Filter im Kraftstofftank	prüfen durch Fachhändler ^1)							X
	Filter ersetzen durch Fachhändler ^1)						X			X
Kraftstofftank reinigen X
Vergaser	Leerlauf prüfen X X
	Leerlauf nachregulieren X
Zündkerze	Elektrodenabstand nachstellen X
	alle 100 Betriebsstunden ersetzen
Ansaugöffnung für Kühlluft	Sichtprüfung X
	reinigen X
Ventilspiel	prüfen, ggf. einstellen nach 139 Betriebsstunden durch Fachhändler ^1)									X
Zugängliche Schrauben und Muttem (außer Einstellschrauben)	nachziehen									X
Antivibrationselemente	prüfen X
	ersetzen durch Fachhändler ^1)							X	X
Schutzgitter der Blasluft-Ansaugung	prüfen X X
	reinigen									X

deutsch

Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall etc.) und längeren täglichen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen.		vor Arbeitsbeginn	nach Arbeitsende bzw. täglich	nach jeder Tankfüllung	wöchentlich	monatlich	jährlich	bei Störung	bei Beschädigung	bei Bedarf
Bodenplatte ^2)	prüfen X X
	reinigen X
Gaszug einstellen X
Sicherheitsaufkleber ersetzen X

1) STIHL empfiehlt den STIHL Fachhändler
2) BR 600

Verschleiß minimieren und Schäden vermeiden

Einhalten der Vorgaben dieser Gebrauchsanleitung vermeidet übermäßigen Verschleiß und Schäden am Gerät.

Benutzung, Wartung und Lagerung des Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben.

Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für:

• nicht von STIHL freigegebene Änderungen am Produkt
• die Verwendung von Werkzeugen oder Zubehör, die nicht für das Gerät zulässig, geeignet oder die qualitativ minderwertig sind
• nicht bestimmungsgemäße Verwendung des Gerätes
• Einsatz des Gerätes bei Sport- oder Wettbewerbs-Veranstaltungen
• Folgeschäden infolge der Weiterbenutzung des Gerätes mit defekten Bauteilen

Wartungsarbeiten

Alle im Kapitel "Wartungs- und Pflegehinweise" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Werden diese Arbeiten versäumt oder unsachgemäß ausgeführt, können Schäden entstehen, die der Benutzer selbst zu verantworten hat. Dazu gehören u. a.:

• Schäden am Triebwerk infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung (z. B. Luft- und Kraftstofffilter), falscher Vergaser-Einstellung oder unzureichender Reinigung der Kühlluftführung (Ansaugschlitze, Zylinderrippen)
• Korrosions- und andere Folgeschäden infolge unsachgemäßer Lagerung
• Schäden am Gerät infolge Verwendung qualitativ minderwertiger Ersatzteile

Verschleißteile

Manche Teile des Motorgerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden. Dazu gehören u. a.:

- Filter (für Luft, Kraftstoff)

- Anwerfvorrichtung

• Zündkerze
• Dämpfungselemente des Antivibrations-Systems

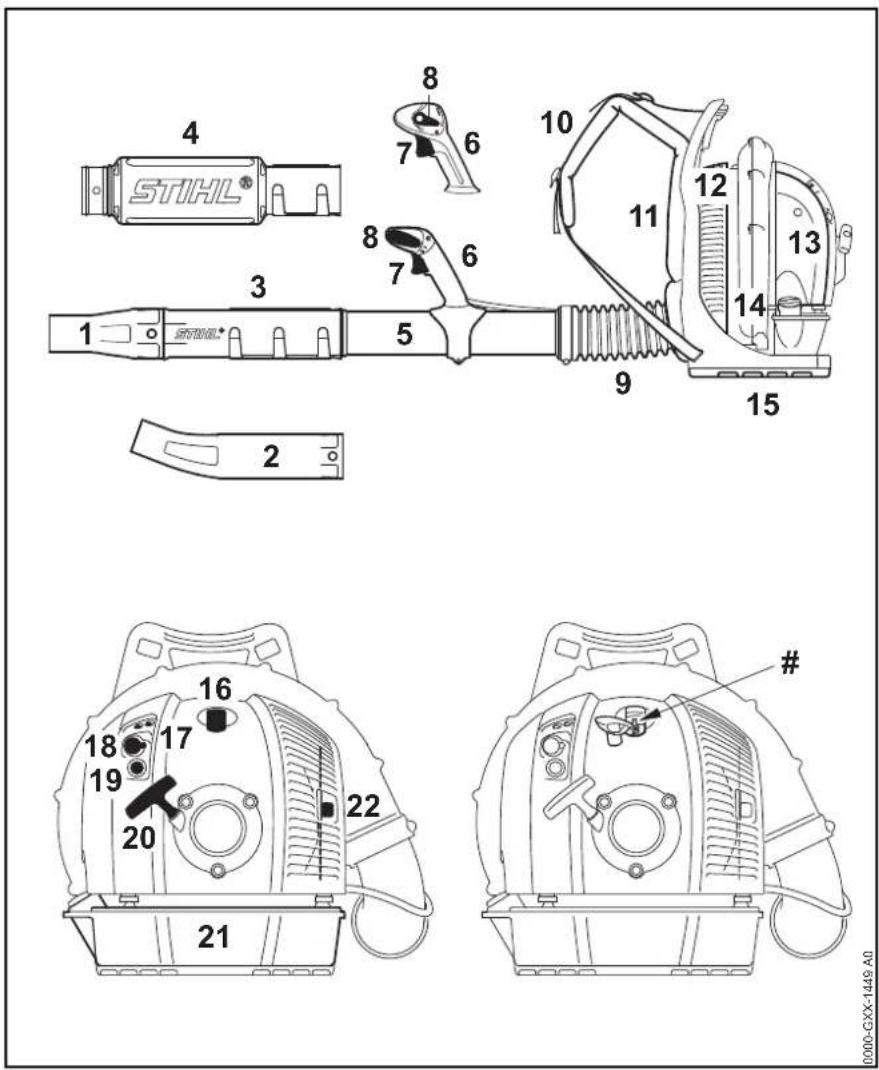

Wichtige Bauteile

STIHL® 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

20

21 22 16 17 18 19 20 0000-GXX-1449 A0

1 Düse gerade 1)
2 Düse gebogen 1)
3 Blasrohr BR 550 / 600
4 Blasrohr BR 500
5 Blasrohr BR 500 / 550 / 600
6 Bedienungsgriff
7 Gashebel
8 Stellhebel
9 Faltenschlauch
10 Traggurt
11 Rückenplatte
12 Schutzgitter
13 Luftfilter
14 Tankverschluss
15 Bodenplatte 2)
16 Zündleitungsstecker
17 Vergasereinstellschrauben
18 Drehknopf der Startklappe
19 Kraftstoffhandpumpe
20 Anwerfgriff
21 Kraftstofftank
22 Schalldämpfer

Maschinennummer

Technische Daten

Triebwerk

STIHL 4-MIX Motor

Hubraum: 64,8 cm 3

Zylinderbohrung: 50 mm

Kolbenhub: 33 mm

Leerlaufdrehzahl: 2500 1/min

Zündanlage

Elektronisch gesteuerter Magnetzünder

Zündkerze NGK CMR 6 H, (entstört): BOSCH USR 4AC

Elektrodenabstand: 0,5 mm

Kraftstoffsystem

Lageunempfindlicher Membranvergaser mit integrierter Kraftstoffpumpe

Kraftstofftankinhalt: 1400 cm ^3 (1,4 l)

Blasleistung

Blaskraft:

BR 500: 22 N

BR 550: 27 N

BR 600: 32 N

Luftgeschwindigkeit:

BR 500: 77 m/s

BR 550: 94 m/s

BR 600: 89 m/s

Luftdurchsatz:
BR 500: 925 m	^3/h
BR 550: 930 m	^3/h
BR 600: 1150 m	^3/h

maximale Luftgeschwindigkeit:

BR 500: 93 m/s

BR 550: 113 m/s

BR 600: 106 m/s

Maximaler Luftdurchsatz (ohne Blasanlage):

BR 500: 1380 m	^3/h
BR 550: 1490 m	^3/h
BR 600: 1720 m	^3/h

Gewicht

unbetankt:

BR 500: 10,1 kg

BR 550: 9,9 kg

BR 600: 9,8 kg

BR 600 mit Bodenplatte: 10,2 kg

Schall- und Vibrationswerte

Zur Ermittlung der Schall- und Vibrationswerte werden Leerlauf und nominelle Höchstdrehzahl im Verhältnis 1:6 berücksichtigt.

Weiterführende Angaben zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG siehe www.stihl.com/vib/.

Schalldruckpegel L _peq nach DIN EN 22868:2011

BR 500: 90 dB(A)

BR 550: 98 dB(A)

BR 600: 100 dB(A)

Schallleistungspegel L_weq nach DIN EN 22868:2011

BR 500: 100 dB(A)

BR 550: 107 dB(A)

BR 600: 107 dB(A)

Vibrationswert a_hv,eq nach ISO 22867

Standardausführung

	Handgriffrechts
BR 500: 1,4 m/s	2
BR 550: 1,6 m/s	2
BR 600: 1,8 m/s	2

Für den Schalldruckpegel und den Schallleistungspegel beträgt der K-Wert nach RL 2006/42/EG = 2,0 dB(A); für den Vibrationswert beträgt der K-Wert nach RL 2006/42/EG = 2,0 m/s ^2 .

REACH

REACH bezeichnet eine EG Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verordnung (EG) Nr. 1907/2006 siehe www.stihl.com/reach

deutsch

Abgas-Emissionswert

Der im EU-Typgenehmigungsverfahren gemessene CO₂-Wert ist unter www.stihl.com/co2 in den produktspezifischen Technischen Daten angegeben.

Der gemessene CO _2 -Wert wurde an einem repräsentativen Motor nach einem genormten Prüfverfahren unter Laborbedingungen ermittelt und stellt keine ausdrückliche oder implizite Garantie der Leistung eines bestimmten Motors dar.

Durch die in dieser Gebrauchsanleitung beschriebene bestimmungsgemäße Verwendung und Wartung, werden die geltenden Anforderungen an die Abgas-Emissionen erfüllt. Bei Veränderungen am Motor erlischt die Betriebserlaubnis.

Reparaturhinweise Entsorgung

Benutzer dieses Gerätes dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Gebrauchsanleitung beschrieben sind. Weitergehende Reparaturen dürfen nur Fachhändler ausführen.

STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Bei Reparaturen nur Ersatzteile einbauen, die von STIHL für dieses Gerät zugelassen sind oder technisch gleichartige Teile. Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen.

STIHL empfiehlt STIHL Original-Ersatzteile zu verwenden.

STIHL Original-Ersatzteile erkennt man an der STIHL Ersatzteilnummer, am Schriftzug STIHL* und gegebenenfalls am STIHL Ersatzteilkennzeichen G_® (auf kleinen Teilen kann das Zeichen auch allein stehen).

Bei der Entsorgung die länderspezifischen Entsorgungsvorschriften beachten.

000BA073 KN

STIHL Produkte gehören nicht in den Hausmüll. STIHL Produkt, Akkumulator, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Aktuelle Informationen zur Entsorgung sind beim STIHL Fachhändler erhältlich.

EU-Konformitätserklärung

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Deutschland

erklärt in alleiniger Verantwortung, dass

Bauart: Blasgerät

Fabrikmarke: STIHL

Typ: BR 500

BR 550

BR 600

Serienidentifizierung: 4282

3

Hubraum: 64,8 cm

den einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU und 2000/14/EG entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist:

EN ISO 12100, EN 15503, EN 55012, EN 61000-6-1

Zur Ermittlung des gemessenen und des garantierten Schalleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang V, unter Anwendung der Norm ISO 11094 verfahren.

Gemessener Schallleistungspegel

BR 500: 100 dB(A)

BR 550: 108 dB(A)

BR 600: 108 dB(A)

Garantierter Schallleistungspegel

BR 500: 102 dB(A)

BR 550: 110 dB(A)

BR 600: 110 dB(A)

Aufbewahrung der Technischen Unterlagen:

ANDREAS STIHL AG & Co. KG Produktzulassung

Das Baujahr und die Maschinennummer sind auf dem Gerät angegeben.

Waiblingen, 03.02.2020

ANDREAS STIHL AG & Co. KG

i. V.

J. Hoffmann

Dr. Jürgen Hoffmann

Leiter Erzeugnisdaten, -vorschriften und Zulassung

Anschriften

STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG

Postfach 1771

71307 Waiblingen

STIHL Vertriebsgesellschaften

DEUTSCHLAND

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

Telefon: [phone]

ÖSTERREICH

STIHL Ges.m.b.H.

Fachmarktstraße 7

2334 Vösendorf

Telefon: [phone]

SCHWEIZ

STIHL Vertriebs AG

Isenrietstraße 4

8617 Mönchaltorf

Telefon: [phone]

TSCHECHISCHE REPUBLIK

Andreas STIHL, spol. s r.o.

Chrlická 753

664 42 Modřice

deutsch

STIHL Importeure

BOSNIEN-HERZEGOWINA

UNIKOMERC d. o. o.

Bišće polje bb

88000 Mostar

Telefon: [phone]

Fax: [phone]

KROATIEN

UNIKOMERC - UVOZ d.o.o.

Sjedište:

Amruševa 10, 10000 Zagreb

Prodaja:

Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica

Telefon: [phone]

Fax: [phone]

TÜRKEI

SADAL TARIM MAKİNALARI DIŞ

TICARET A.Ş.

Alsancak Sokak, No:10 I-6 Özel Parsel

34956 Tuzla, İstanbul

Telefon: [phone]

Fax: [phone]

Table des matières

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Allemagne

ANDREAS STIHL AG & Co. KG Produktzulassung

ANDREAS STIHL AG & Co. KG

P. O.

J. Hoffmann

Dr. Jürgen Hoffmann

Technische gegevens 83

Elektronisch geregelde magneetontsteking

Bougie (ontstoord): NGK CMR 6 H, BOSCH USR 4AC

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Duitsland

ANDREAS STIHL AG & Co. KG Produktzulassung

ANDREAS STIHL AG & Co. KG

Bij volmacht

J. Hoffmann

Dr. Jürgen Hoffmann

ANDREAS STIHL AG & Co. KG

Badstr. 115

D-71336 Waiblingen

Germania

ANDREAS STIHL AG & Co. KG Produktzulassung

Waiblingen, 03.02.2020

ANDREAS STIHL AG & Co. KG

p.p.

J. Hoffmann

Dr. Jürgen Hoffmann
