GEBRUIKSAANWIJZING QLT35 Secura

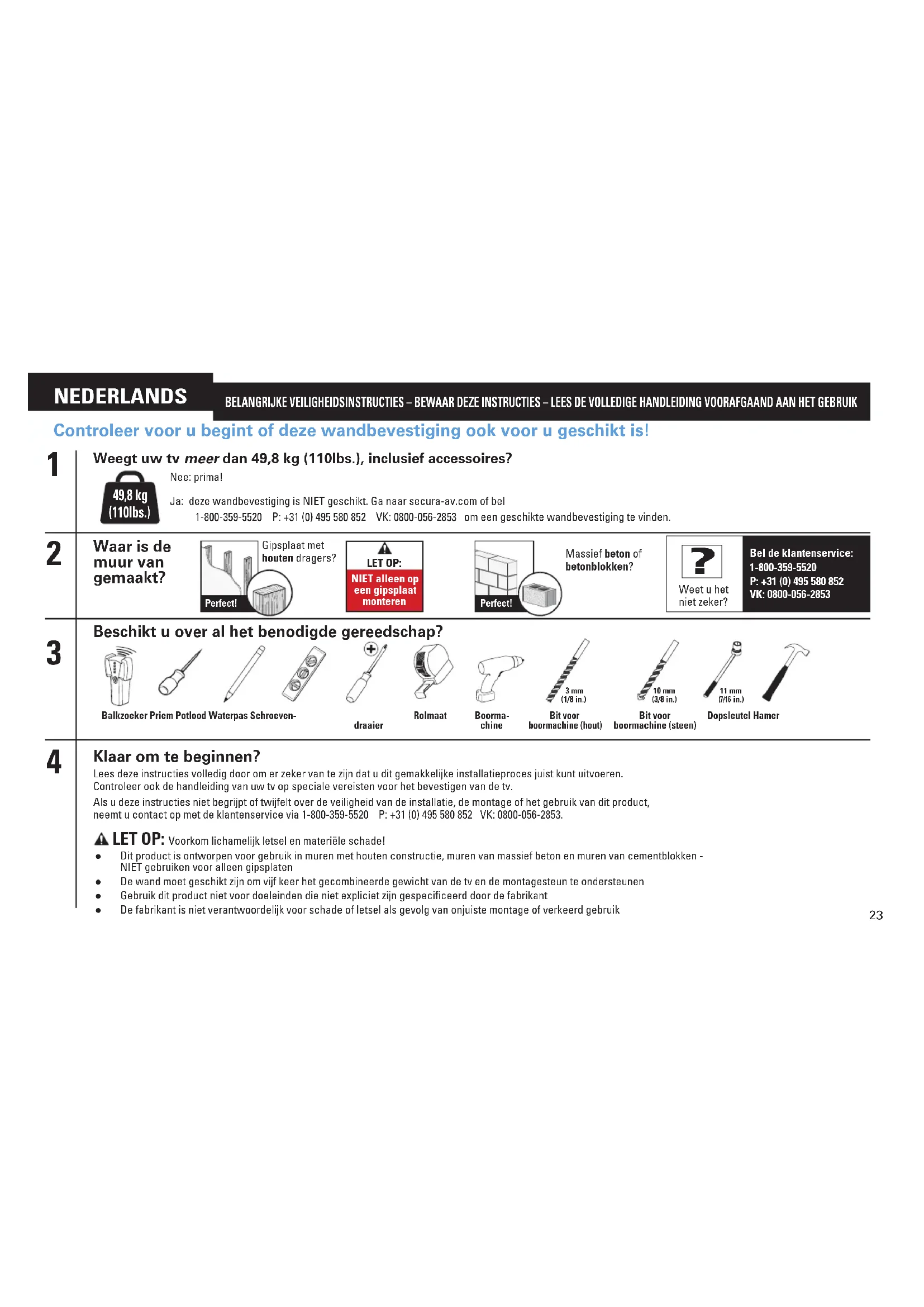

Controleer voor u begint of deze wandbevestiging ook voor u geschikt is!

Weegt uw tv meer dan 49,8 kg (110lbs.), inclusief accessoires?

Nee: prima!

49.8 kg (110lbs.)

Ja: deze wandbevestiging is NIET geschikt. Gaaar secura-av.com of bel

1-800-359-5520 P: [phone] VK: 0800-056-2853 om een geschichte wandbevestiging te vinden.

Waar is de muur van gemaakt?

Massief beton of betonblokken?

Weet u het nicht zeker?

Bel de klantenservice: 1-800-359-5520 P:[phone] VK:0800-056-2853

Beschikt u over al het benodigde gereedschap?

Balkzoeker Priem Potlood Waterpas Schroeven

Rolmaat

Boorma
chine

Biot vor boormachine (hout)

Biot vor boormachine (steen)

Dopsleutel Hamer

Klaar om te beginnen?

Lees deze instructies volledig door om er zeker van te zich dat u dit gemakkelijke installmentieproces juist kunt uityoeren.

Controleer ook de handleiding van uw tv op speciale vereisten voor het bevestigen van de tv.

Als u deze instructies Niet begrijpt of twijfelt over de veiligheid van de installmentie, de montage of het gebruik van dit product,

neemt u contact op met de klantenservice via 1-800-359-5520 P: [phone] VK: 0800-056-2853.

LET OP: Voorkom lichamelijk letsel en materielle schade!

• Dit product is ontworpen voor gebruik in muren met houten constructie, muren van massief beton en muren van cementblokken - NIET gebruiken voor alleen gipsplaten
  De wand moet geschikt zich om vijf keer het gecombineerde gewicht van de tv en de montagesteun te ondersteunen
• Gebruik dit product Niet voor doeleinden die Niet expliciet zich gespecificieerd door de fabrikant
• De fabrikant is nicht verantwoordelijk voor schade of letsel als gezolg van onjuiste montage of verkeerd gebruik

NEDERLANDS

Afmetingen zie pagina 3

Bijgeleverde onderdelen en materialen zie pagina 4

WAARSCHUING: D it product bevat kine onderdelen die verstikingsgevaar kunnen opleveren als ze worden ingeslikt.

Controleer voor de montage of alle onderden onbeschadig aanwezig jnr. Mochten er onderden ontbreken of beschadig zir, breng het beschadige item dan niet terug waar de dealer, maar neem contact op met de klantenservice. Gebruik noit beschadige onderden!

OPMERKING: Niet alle bijgeleverde materiaielen zullen worden gebruikt.

STAP 1 De beugels aan de tv monteren zie pagina 6

1.1 De schroeven voor de tv selecteren (diameter)

1.2 De schroeven voor de tv selecteren (length)

▲ LET OP:

Controleer of de schroefdraadlengte van de combinatie schroef/afstandsring/afstandhouser juist is om de tv-beugel te dragen.
- Te kort draagt de tv Niet.
- Te lang beschadigt de tv.

1.3 De tv-beugels bevestigen

A LET OP: Voorkom lichamelijk letsel en materielle schade! Gebruik GEEN elektrisch gereedschap voor deze stap. Draai de schroeven Niet vaster dan nodig om de tv-beugel aan de tv te konnen bevestigen. Draai de schroeven NIET te vast.
BELANGRIJK: Zorg ervoor dat de tv-beugels stevig vastzitten voordat u doorgaat met de volgende stap.

STAP 2A De wandplaat aan de muur bevestigen - houten dragers

zie pagina 8

A LET OP: Voorkom lichamelijk letset of materielle schade!
Gipsplaten die de muur bedekken, mogen nicht dikker zich dan 16 mm (5/8 in.)
Minimale grotte houten drager: gebruikelijk 51 × 102 ~mm (2 x 4 in.) nominal 38 x 89 mm (1 ½ x 3 ½ in.)
Minimale horizontale afstand tussen bevestigingen: 406 mm (16 in.)
- Het midden van de drager要去 worden gecontroleerd
BELANGRIJK: De geleidegaten要去 70mm (2 34 in.) diep geboord worden. Boor precies in het midden van de drager.

NEDERLANDS

LET OP: Voorkom lichamelijk letsel of materielle schade! Alle schroeven MOETEN stevig worden vastgedraaid om ongewenste beweging van de wandplaat te voorkomen. Zorg dat de wandplaat stevig vastzit aan de wand voordat u verder gaat met de volgende stap.
LET OP: Een onjuist gebruik kan de grip van de bout verminderen. Draai de bouten NIET te strak aan.

STAP 2B De wandplaat aan de muur bevestigen - massief beton of betonblokken

zie pagina 10

A LET OP: Voorkom lichamelijk letsel of materiele schade!

• Bevestig de wandplaat 06 rechtsstreeks op het betonnen oppervlak
  Minimale dikte massief beton: 203 mm (8 in.)
  Minimale groitte betonblok: 203 × 203 × 406 ~mm ( 8 × 8 × 16 in.)
  Minimale horizontale afstand tussen bevestigingen: 406 mm (16 in.)

BELANGRIJK: De geleidegaten moeten 75 mm (3 in.) diep geboard worden. Boor nooit in het cementCUSen blokken.
A LET OP: Zorg ervoor dat de ankers helemaal in het betonoppervlak worden geplaatst.
LET OP: Voorkom lichamelijk letsel of materiele schade! Alle schroeven MOETEN stevig worden vastgedraaid om ongewenste beweging van de wandplaat te voorkomen. Zorg dat de wandplaat stevig vastzit aan de wand voordat u verder gaat met de volgende stap.
LET OP: Een onjuist gebruik kan de grip van de bout verminderen. Draai de bouten NIET te strak aan.

STAP 3 De tv aan de wandplaat bevestigen zie pagina 12

ZWAAR! Voor het uitvoeren van deze stap is möglichst assistentie vereist.
BELANGRIJK: U hoor een klik wanneer de tv-beugel stevig aan de wandplaat is bevestigd.

Tv-aanpassingen zie pagina 13

ZWAAR! Voor het uitvoeren van deze stap is möglich assistantie vereist.
