使用説明書 QLT35 Secura

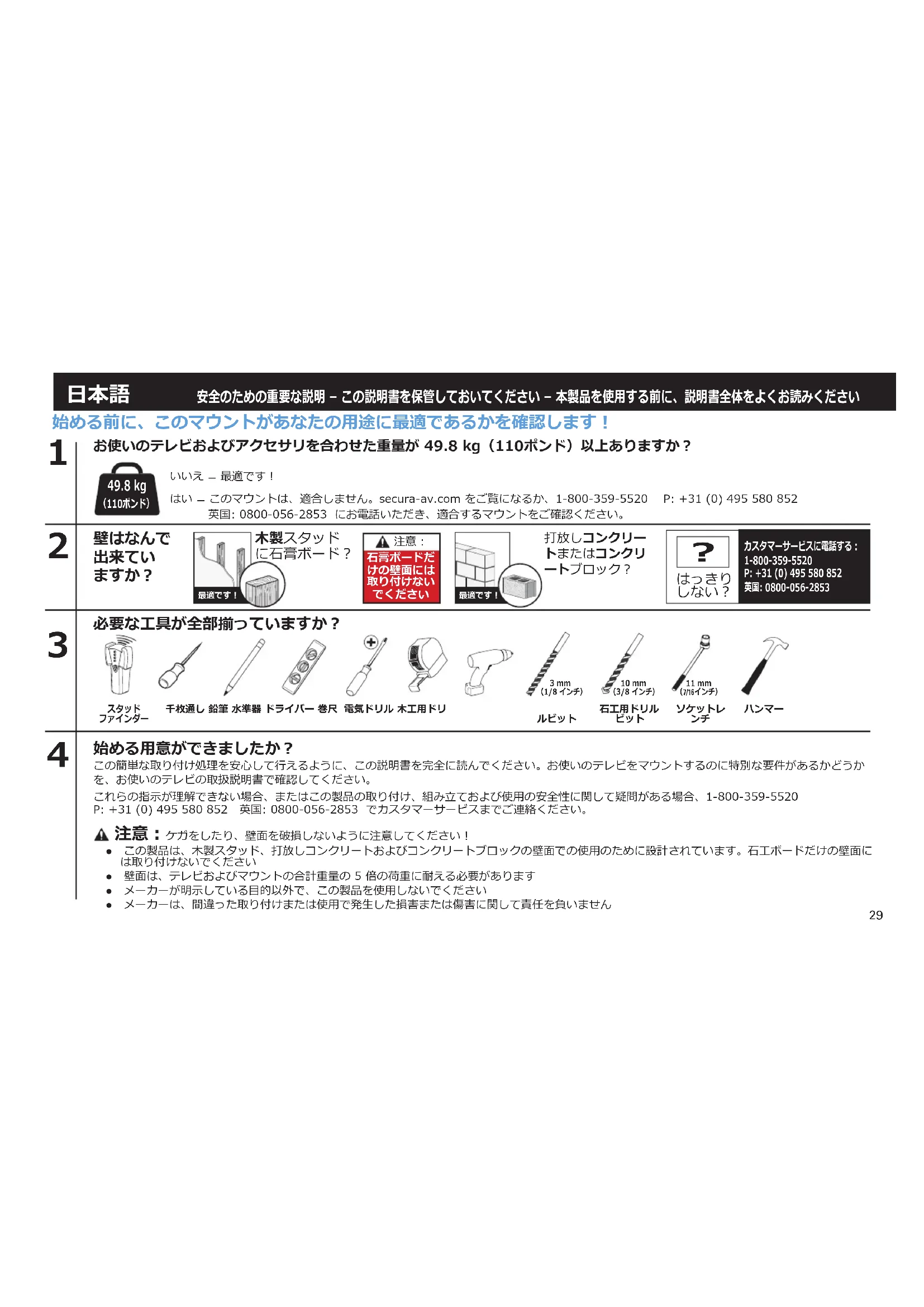

安全のための重要な説明 – この説明書を保管しておいてください – 本製品を使用する前に、説明書全体をよくお読みください お使いのテレビおよびアクセサリを合わせた重量が 49.8 kg（110ポンド）以上ありますか？

このマウントは、適合しません。secura-av.com をご覧になるか、1-800-359-5520 P: [phone] 英国: 0800-056-2853 にお電話いただき、適合するマウントをご確認ください。 始める用意ができましたか？ この簡単な取り付け処理を安心して行えるように、この説明書を完全に読んでください。お使いのテレビをマウントするのに特別な要件があるかどうかを、お使いのテレビの取扱説明書で確認してください。これらの指示が理解できない場合、またはこの製品の取り付け、組み立ておよび使用の安全性に関して疑問がある場合、1-800-359-5520 P: [phone] 英国: 0800-056-2853 でカスタマーサービスまでご連絡ください。 注意：ケガをしたり、壁面を破損しないように注意してください！ ● この製品は、木製スタッド、打放しコンクリートおよびコンクリートブロックの壁面での使用のために設計されています。石工ボードだけの壁面には取り付けないでください ● 壁面は、テレビおよびマウントの合計重量の 5 倍の荷重に耐える必要があります ● メーカーが明示している目的以外で、この製品を使用しないでください ● メーカーは、間違った取り付けまたは使用で発生した損害または傷害に関して責任を負いません 始める前に、このマウントがあなたの用途に最適であるかを確認します！

石膏ボードだけの壁面には取り付けないでください

木製スタッド に石膏ボード？最適です！ ファインダー千枚通し 鉛筆 水準器 ドライバー 巻尺 電気ドリル 木工用ドリ

3 mm （1/8 インチ）10 mm（3/8 インチ）打放しコンクリートまたはコンクリートブロック？最適です！

カスタマーサービスに電話する： 1-800-359-5520 P: [phone] 英国: 0800-056-2853 ？30

3 ページを参照 付属している部品およびハードウェア 4 ページを参照 警告：本製品には小さい部品が付属しており、誤って飲み込むと窒息の危険性があります。 組み立てを始める前に、部品がすべてそろっており、破損していないことを確認してください。足りない部品または破損している部品がある場合は、販売店に破損している製品を返品されるのではなく、カスタマーサービスまでご連絡ください。破損した部品は絶対にご使用にならないでください！注 記：付属の金具をすべて使用するわけではありません。 手順 1 ブラケットをテレビに取り付ける 6 ページを参照

ネジ、ワッシャー、スペーサーの組み合わせとすべてのブラケットの間で、ネジ山が十分にかみ合っていることを確認します。- 短すぎると、テレビを支えることができません。- 長すぎると、テレビを損傷します。

注意：ケガをしたり、壁面を破損しないように注意してください！この手順には、電動工具を使用しないでください。ネジは、テレビブラケットをテレビ に固定するために必要なだけ締めてください。ネジを締めすぎないでください。 重要：次の手順に進む前に、テレビブラケットが確実に取り付けられていることを確認します。 手順 2A ウォールプレートを壁面に取り付ける - 木製スタッドオプション 18 ページを参照 注意：ケガをしたり、壁面を破損しないように注意してください！ ● 壁面を覆う石膏ボードは16 mm（5/8 インチ）を超えてはいけません ● 木製スタッドの最小サイズ：51 x 102 mm（2 x 4 インチ）、公称 38 x 89 mm（1 ½ x 3 ½ インチ） ● ファスナー間の最小水平間隔：406 mm（16 インチ） ● スタッドの中心を確認する必要があります 重要：パイロットホールは、70 mm（2 ¾ インチ）の深さまで開けます。必ずスタッドの中心に穴を開けます。 日本語31

注意：ケガをしたり、壁面を破損しないように注意してください！ウォールプレートの不必要な動きを防ぐために、 すべてのラグボルト をしっかり締める必要があります。次の手順に進む前に、ウォールプレートが壁にしっかり固定されていることを確認します。 注意：不適切な使用は、ラグボルトの保持力の低下を招く可能性があります。ラグボルトを、締め過ぎてはいけません。 手順 2B ウォールプレートを壁面に取り付ける - 打放しコンクリートまたはコンクリートブロックオプション 10 ページを参照 注意：ケガをしたり、壁面を破損しないように注意してください！ ● ウォールプレートアッセンブリ を、直接コンクリート面に取り付けます ● 打放しコンクリートの最小厚：203 mm（8 インチ） ● コンクリートブロックの最小サイズ：203 x 203 x 406 mm（8 x 8 x 16 インチ） ● ファスナー間の最小水平間隔：406 mm（16 インチ） 重要：パイロットホールは、75 mm（3 インチ）の深さまで開けます。ブロックの間のモルタルには穴を開けないようにしてください。 注意：アンカーが、完全にコンクリート面まで差し込まれていることを確認します。 注意：ケガをしたり、壁面を破損しないように注意してください！ウォールプレートの不必要な動きを防ぐために、すべてのラグボルト をしっかり締める 必要があります。次の手順に進む前に、ウォールプレートが壁にしっかり固定されていることを確認します。 注意：不適切な使用は、ラグボルトの保持力の低下を招く可能性があります。ラグボルトを、締め過ぎてはいけません。 手順 3 テレビをウオールプレートに取り付ける 12 ページを参照 重量があります！この手順では、支援が必要かもしれません。 重 要：テレビブラケットが、ウォールプレートにしっかりと固定されると、カチッと音がします。

13 ページを参照 重量があります！この手順では、支援が必要かもしれません。32 重要安全说明 – 保存这些说明 – 使用本产品之前，请阅读完本说明书 您的电视机连同附件的重量超过 49.8 kg (110 lbs) 吗？
