BRUKSANVISNING QLT35 Secura

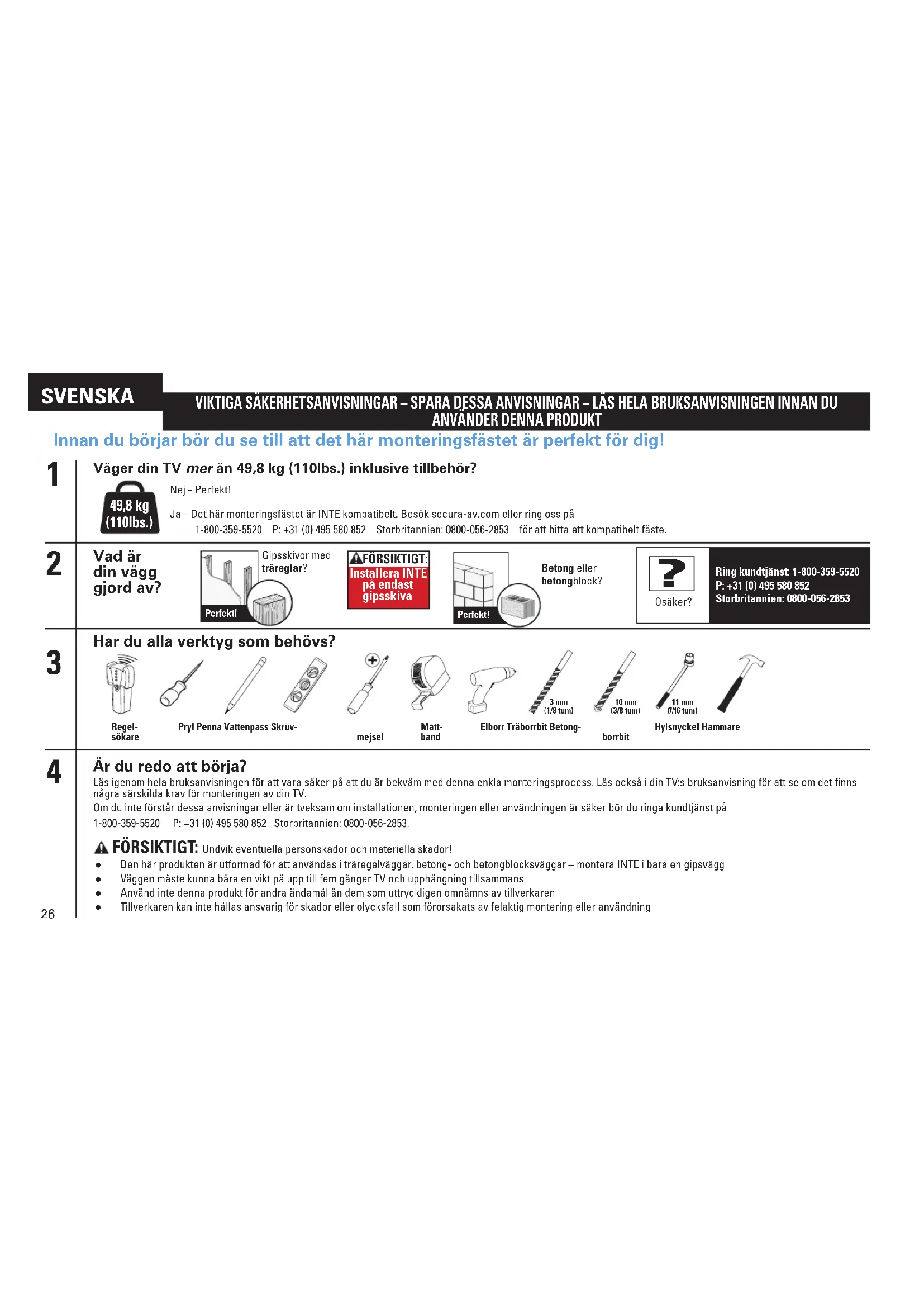

Det här monteringsfästet är INTE kompatibelt. Besök secura-av.com eller ring oss på 1-800-359-5520 P: [phone] Storbritannien: 0800-056-2853 för att hitta ett kompatibelt fäste. Är du redo att börja? Läs igenom hela bruksanvisningen för att vara säker på att du är bekväm med denna enkla monteringsprocess. Läs också i din TV:s bruksanvisning för att se om det finns några särskilda krav för monteringen av din TV. Om du inte förstår dessa anvisningar eller är tveksam om installationen, monteringen eller användningen är säker bör du ringa kundtjänst på 1-800-359-5520 P: [phone] Storbritannien: 0800-056-2853. FÖRSIKTIGT: Undvik eventuella personskador och materiella skador! ● Den här produkten är utformad för att användas i träregelväggar, betong- och betongblocksväggar – montera INTE i bara en gipsvägg ● Väggen måste kunna bära en vikt på upp till fem gånger TV och upphängning tillsammans ● Använd inte denna produkt för andra ändamål än dem som uttryckligen omnämns av tillverkaren ● Tillverkaren kan inte hållas ansvarig för skador eller olycksfall som förorsakats av felaktig montering eller användning Innan du börjar bör du se till att det här monteringsfästet är perfekt för dig!

Vad är din vägg gjord av? Har du alla verktyg som behövs? 49,8 kg (110lbs.) Gipsskivor med träreglar?Perfekt!FÖRSIKTIGT: Installera INTE på endast gipsskivaRegel-sökarePryl Penna Vattenpass Skruv- mejselMått- band Elborr Träborrbit Betong- borrbitHylsnyckel Hammare 11 mm

7/16 tum) 3 mm (1/8 tum) 10 mm (3/8 tum) Betong eller betongblock?Perfekt!Osäker?Ring kundtjänst: 1-800-359-5520 P: [phone]Storbritannien: 0800-056-2853 ?27 SVENSKA SVENSKA Mått Se sidan 3 Medföljande delar och monteringstillbehör Se sidan 4 VARNING: Den här produkten innehåller små delar som kan utgöra kvävningsrisk om de sväljs. Innan du påbörjar hopmonteringen ska du kontrollera att alla delar finns med och är intakta. Om någon del saknas eller är skadad ska du inte returnera den skadade produkten till din återförsäljare, utan vända dig direkt till kundtjänst. Använd aldrig skadade delar!OBS: Inte alla monteringstillbehör som medföljer kommer att användas. STEG 1 Installera fästen på TV:n Se sidan 6

1.1 Välj TV:ns skruvdiameter

1.2 Välj TV:ns skruvlängd

FÖRSIKTIGT: Kontrollera att kombinationen av skruv/bricka/distansbricka OCH TV-fäste har korrekt gängingrepp. - För kort gängingrepp bär inte TV:n.- För långt gängingrepp skadar TV:n.

1.3 Installera TV-fästena

FÖRSIKTIGT: Undvik eventuella personskador och materiella skador! Använd INTE elektriska verktyg för det här steget. Dra endast åt skruvarna så mycket att du kan montera fästet på TV:n. Dra INTE åt skruvarna för hårt. VIKTIGT! Kontrollera att TV-fästena är ordentligt fastsatta innan du går vidare till nästa steg. STEG 2A Installera väggplattan på väggen – Alternativ för träregel Se sidan 8 FÖRSIKTIGT: Undvik eventuella personskador och materiella skador! ● Gipsskiva som täcker väggen får inte överstiga 16 mm (5/8 tum) ● Minsta storlek på träregel: gemensam 51 x 102 mm (2 x 4 tum) nominell 38 x 89 mm (1½ x 3½ tum) ● Minsta horisontella avstånd mellan fästena: 406 mm (16 tum) ● Regelns mitt måste ha verifierats VIKTIGT! Pilothålen måste borras till ett djup på 70 mm (2 ¾ tum). Se till att du borrar in i regelns mitt.28 FÖRSIKTIGT: Undvik eventuella personskador och materiella skador! Alla träskruvar MÅSTE VARA ordentligt åtdragna för att förhindra oönskade rörelser av väggplattan. Se till att väggplattan är ordentligt fastsatt i väggen innan du fortsätter till nästa steg. FÖRSIKTIGT: Felaktig användning kan minska träskruvens hålleffekt. Dra INTE åt träskruvarna för hårt. STEG 2B Installera väggplattan på väggen – Alternativ för betong eller betongblock Se sidan 10 FÖRSIKTIGT: Undvik eventuella personskador och materiella skador! ● Montera väggplattan

direkt på betongytan ● Minimitjocklek på betong: 203 mm (8 tum) ● Minimistorlek på betongblock: 203 x 203 x 406 mm (8 x 8 x 16 tum) ● Minsta horisontella avstånd mellan fästena: 406 mm (16 tum)

VIKTIGT! Pilothålen måste borras till ett djup på 75 mm (3 tum). Borra aldrig i fogarna mellan cementblocken. FÖRSIKTIGT: Se till att förankringarna sitter plant mot betongytan. FÖRSIKTIGT: Undvik eventuella personskador och materiella skador! Alla träskruvar MÅSTE VARA ordentligt åtdragna för att förhindra oönskade rörelser av väggplattan. Se till att väggplattan är ordentligt fastsatt i väggen innan du fortsätter till nästa steg. FÖRSIKTIGT: Felaktig användning kan minska träskruvens hålleffekt. Dra INTE åt träskruvarna för hårt. STEG 3 Installera TV:n på väggplattan Se sidan 12 TUNGT! Du kanske behöver hjälp under den här delen av monteringen. VIKTIGT! Du kommer att höra ett ljudligt klick när TV-fästena är ordentligt fastsatta mot väggplattan. TV-justeringar Se sidan 13 TUNGT! Du kanske behöver hjälp under den här delen av monteringen. SVENSKA29
