BEDIENUNGSANLEITUNG QLT35 Secura

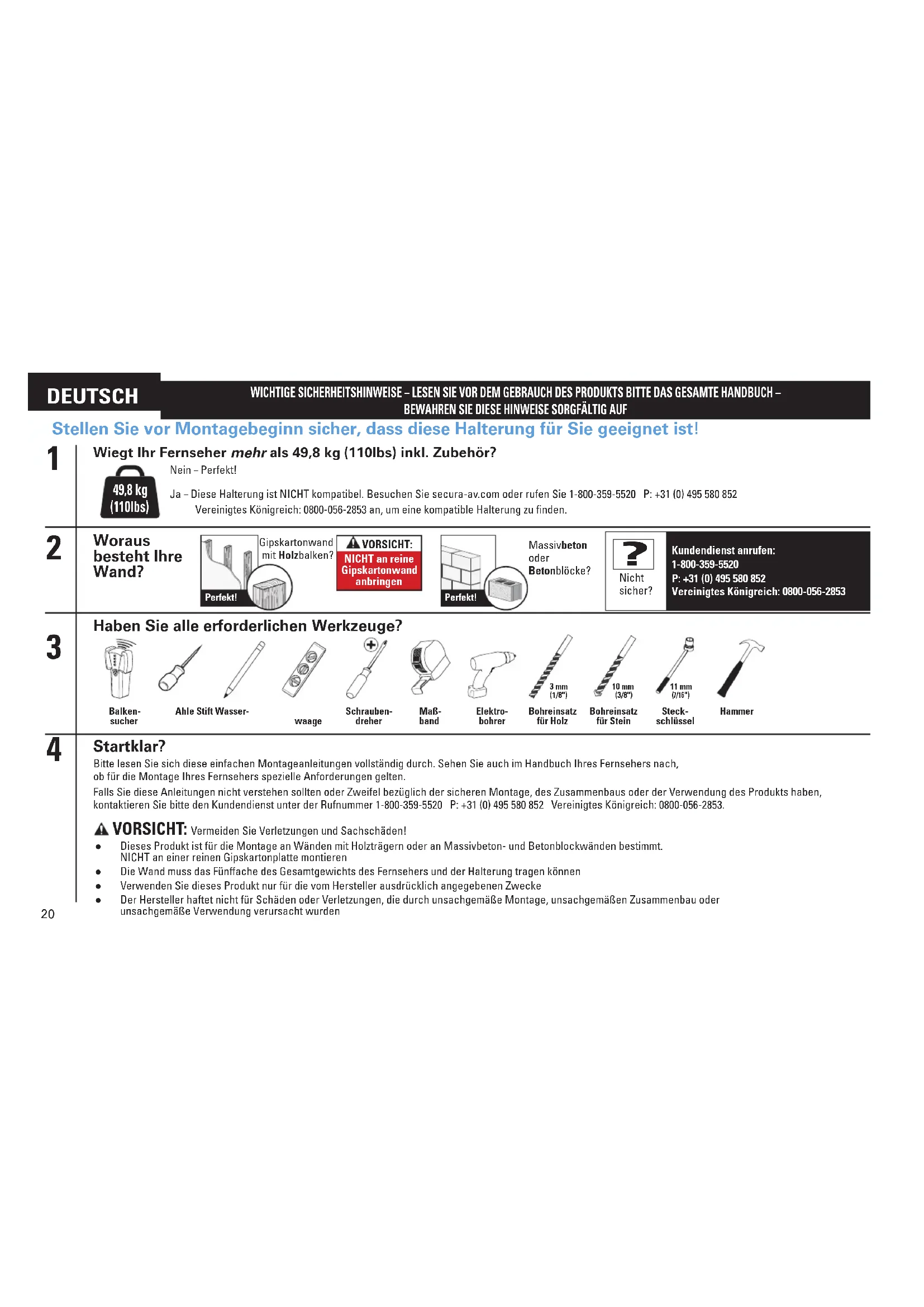

Diese Halterung ist NICHT kompatibel. Besuchen Sie secura-av.com oder rufen Sie 1-800-359-5520 P: [phone] Vereinigtes Königreich: 0800-056-2853 an, um eine kompatible Halterung zu finden. 49,8 kg (110lbs) Startklar? Bitte lesen Sie sich diese einfachen Montageanleitungen vollständig durch. Sehen Sie auch im Handbuch Ihres Fernsehers nach, ob für die Montage Ihres Fernsehers spezielle Anforderungen gelten. Falls Sie diese Anleitungen nicht verstehen sollten oder Zweifel bezüglich der sicheren Montage, des Zusammenbaus oder der Verwendung des Produkts haben, kontaktieren Sie bitte den Kundendienst unter der Rufnummer 1-800-359-5520 P: [phone] Vereinigtes Königreich: 0800-056-2853. VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! ● Dieses Produkt ist für die Montage an Wänden mit Holzträgern oder an Massivbeton- und Betonblockwänden bestimmt. NICHT an einer reinen Gipskartonplatte montieren ● Die Wand muss das Fünache des Gesamtgewichts des Fernsehers und der Halterung tragen können ● Verwenden Sie dieses Produkt nur für die vom Hersteller ausdrücklich angegebenen Zwecke ● Der Hersteller haftet nicht für Schäden oder Verletzungen, die durch unsachgemäße Montage, unsachgemäßen Zusammenbau oder unsachgemäße Verwendung verursacht wurden Stellen Sie vor Montagebeginn sicher, dass diese Halterung für Sie geeignet ist!

Woraus besteht Ihre Wand? Haben Sie alle erforderlichen Werkzeuge? Gipskartonwand mit Holzbalken?Perfekt! WICHTIGE SICHERHEITSHINWEISE – LESEN SIE VOR DEM GEBRAUCH DES PRODUKTS BITTE DAS GESAMTE HANDBUCH – BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF VORSICHT: NICHT an reine Gipskartonwand anbringen DEUTSCH Balken-sucherAhle Stift Wasser-waageSchrauben-dreherMaß- band Elektro-bohrerBohreinsatz für HolzBohreinsatz für SteinSteck-schlüsselHammer11 mm

7/16 3 mm (1/8")10 mm(3/8")Massivbeton oder Betonblöcke?Perfekt!Nicht sicher?Kundendienst anrufen: 1-800-359-5520 P: [phone]Vereinigtes Königreich: 0800-056-2853 ?21 DEUTSCH Abmessungen Siehe Seite 3 Mitgelieferte Teile und Befestigungsmaterialien Siehe Seite 4 WARNUNG: Dieses Produkt enthält kleine Teile, die beim Verschlucken zum Erstickungstod führen können. Prüfen Sie vor Montagebeginn, ob alle Teile vorhanden und unbeschädigt sind. Falls Teile fehlen oder beschädigt sind, bringen Sie das Produkt nicht zum Händler zurück, sondern wenden Sie sich an den Kundendienst. Verwenden Sie niemals beschädigte Teile!HINWEIS: Es wird nicht das gesamte mitgelieferte Befestigungsmaterial verwendet. SCHRITT 1 Befestigen der Anschlussplatten am Fernseher Siehe Seite 6

1.1 Wählen Sie den Schraubendurchmesser für den Fernseher aus

1.2 Wählen Sie die Schraubenlänge für den Fernseher aus

VORSICHT: Sorgen Sie mit Hilfe der Kombination Schraube/Unterlegscheibe/Abstandshalter UND der Anschlussplatte des Fernsehers für die angemessene Einbautiefe. – Bei einer zu kurzen Einbautiefe wird der Fernseher nicht gehalten.– Bei einer zu langen Einbautiefe wird der Fernseher beschädigt.

1.3 Befestigen Sie die Anschlussplatte des Fernsehers

VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! Verwenden Sie für diesen Schritt KEINE Elektrowerkzeuge. Ziehen Sie die Schrauben nur soweit an, wie zur Befestigung der Anschlussplatte am Fernseher erforderlich. Ziehen Sie die Schrauben NICHT zu fest an. WICHTIG: Stellen Sie sicher, dass die Anschlussplatten des Fernsehers gut gesichert sind, bevor Sie mit dem nächsten Schritt fortfahren. SCHRITT 2A Anbringen der Wandplatte an der Wand – Holzbalkenoption Siehe Seite 8 VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! ● Die Gipsschicht der Wand darf nicht dicker als 16 mm (5/8") sein. ● Mindestmaße der Holzbalken: üblich 51 x 102 mm (2 x 4"), Nenngröße 38 x 89 mm (1 ½ x 3 ½") ● Horizontaler Mindestabstand zwischen den Befestigungsteilen: 406 mm (16") ● Die Balkenmitte muss überprüft werden. WICHTIG: Die Tiefe der Vorbohrungen muss 70 mm (2 ¾") betragen. Stellen Sie sicher, dass Sie in die Mitte des Balkens bohren. VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! Alle Ankerschrauben MÜSSEN fest angezogen werden, um ein unerwünschtes Verrutschen der Wandplatte zu verhindern. Achten Sie darauf, dass sich die Wandplatte fest und sicher an der Wand befindet, bevor Sie mit dem nächsten Schritt fortfahren. VORSICHT: Eine unsachgemäße Verwendung kann die Haltekraft der Ankerschraube verringern. Ziehen Sie die Ankerschrauben NICHT zu fest an.22 DEUTSCH SCHRITT 2B Anbringen der Wandplatte an der Wand – Massivbeton- oder Betonblock-Option Siehe Seite 10 VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! ● Montieren Sie die Wandplatte

direkt an der Betonfläche ● Mindestdicke der Massivbetonwand: 203 mm (8") ● Mindestmaße des Betonblocks: 203 x 203 x 406 mm (8 x 8 x 16") ● Horizontaler Mindestabstand zwischen den Befestigungsteilen: 406 mm (16") WICHTIG: Die Tiefe der Vorbohrungen muss 75 mm (3") betragen. Bohren Sie niemals in den Mörtel zwischen Steinen. VORSICHT: Stellen Sie sicher, dass die Dübel bündig mit der Betonoberfläche abschließen. VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! Alle Ankerschrauben MÜSSEN fest angezogen werden, um ein unerwünschtes Verrutschen der Wandplatte zu verhindern. Achten Sie darauf, dass sich die Wandplatte fest und sicher an der Wand befindet, bevor Sie mit dem nächsten Schritt fortfahren. VORSICHT: Eine unsachgemäße Verwendung kann die Haltekraft der Ankerschraube verringern. Ziehen Sie die Ankerschrauben NICHT zu fest an. SCHRITT 3 Anbringen der Wandplatte am Fernseher Siehe Seite 12 VORSICHT, SCHWER! Bei diesem Schritt werden Sie eventuell Hilfe benötigen. WICHTIG: Wenn die Anschlussplatte des Fernsehers mit einem hörbaren Klick einrastet, ist sie sicher mit der Wandplatte verbunden. Einstellungen des Fernsehers Siehe Seite 13 VORSICHT, SCHWER! Bei diesem Schritt werden Sie eventuell Hilfe benötigen.23 Weegt uw tv meer dan 49,8 kg (110lbs.), inclusief accessoires? Nee: prima!Ja: deze wandbevestiging is NIET geschikt. Ga naar secura-av.com of bel 1-800-359-5520 P: [phone] VK: 0800-056-2853 om een geschikte wandbevestiging te vinden. NEDERLANDS 49,8 kg (110lbs.) Klaar om te beginnen? Lees deze instructies volledig door om er zeker van te zijn dat u dit gemakkelijke installatieproces juist kunt uitvoeren. Controleer ook de handleiding van uw tv op speciale vereisten voor het bevestigen van de tv. Als u deze instructies niet begrijpt of twijfelt over de veiligheid van de installatie, de montage of het gebruik van dit product, neemt u contact op met de klantenservice via 1-800-359-5520 P: [phone] VK: 0800-056-2853. LET OP: Voorkom lichamelijk letsel en materiële schade! ● Dit product is ontworpen voor gebruik in muren met houten constructie, muren van massief beton en muren van cementblokken - NIET gebruiken voor alleen gipsplaten ● De wand moet geschikt zijn om vijf keer het gecombineerde gewicht van de tv en de montagesteun te ondersteunen ● Gebruik dit product niet voor doeleinden die niet expliciet zijn gespecificeerd door de fabrikant ● De fabrikant is niet verantwoordelijk voor schade of letsel als gevolg van onjuiste montage of verkeerd gebruik Controleer voor u begint of deze wandbevestiging ook voor u geschikt is!
