MANUAL DE USUARIO QLT35 Secura

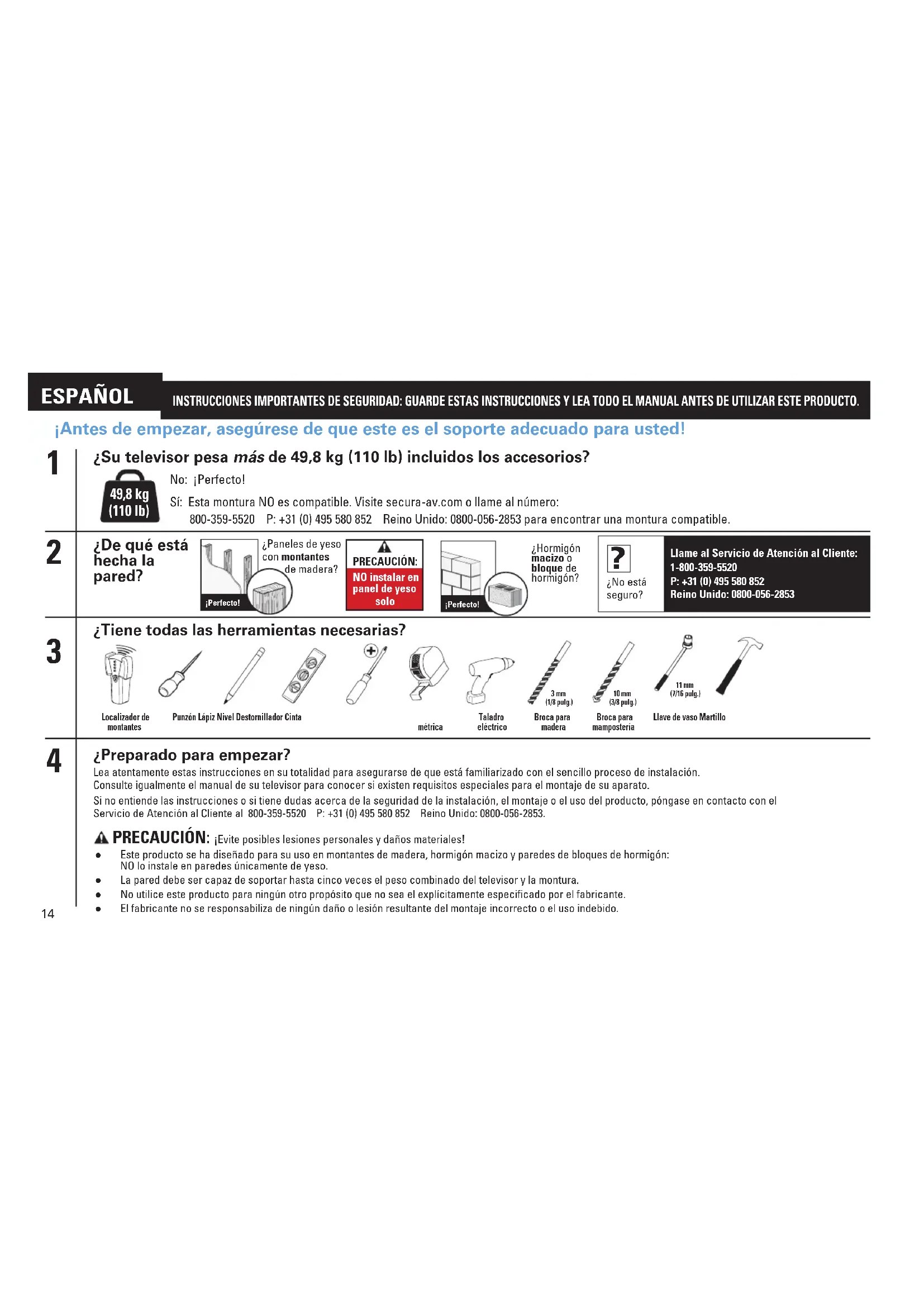

¿Su televisor pesa más de 49,8 kg (110 lb) incluidos los accesorios? No: ¡Perfecto!Sí: Esta montura NO es compatible. Visite secura-av.com o llame al número: 800-359-5520 P: [phone] Reino Unido: 0800-056-2853 para encontrar una montura compatible. ESPAÑOL INSTRUCCIONES IMPORTANTES DE SEGURIDAD: GUARDE ESTAS INSTRUCCIONES Y LEA TODO EL MANUAL ANTES DE UTILIZAR ESTE PRODUCTO. ¿Preparado para empezar? Lea atentamente estas instrucciones en su totalidad para asegurarse de que está familiarizado con el sencillo proceso de instalación. Consulte igualmente el manual de su televisor para conocer si existen requisitos especiales para el montaje de su aparato. Si no entiende las instrucciones o si tiene dudas acerca de la seguridad de la instalación, el montaje o el uso del producto, póngase en contacto con el Servicio de Atención al Cliente al 800-359-5520 P: [phone] Reino Unido: 0800-056-2853. PRECAUCIÓN: ¡Evite posibles lesiones personales y daños materiales! ● Este producto se ha diseñado para su uso en montantes de madera, hormigón macizo y paredes de bloques de hormigón: NO lo instale en paredes únicamente de yeso. ● La pared debe ser capaz de soportar hasta cinco veces el peso combinado del televisor y la montura. ● No utilice este producto para ningún otro propósito que no sea el explícitamente especificado por el fabricante. ● El fabricante no se responsabiliza de ningún daño o lesión resultante del montaje incorrecto o el uso indebido. ¡Antes de empezar, asegúrese de que este es el soporte adecuado para usted!

¿De qué está hecha la pared? ¿Tiene todas las herramientas necesarias? 49,8 kg (110 lb) ¿Paneles de yeso con montantes de madera?¡Perfecto! PRECAUCIÓN: NO instalar en panel de yeso solo Localizador demontantesPunzón Lápiz Nivel Destornillador Cinta métricaTaladro eléctricoBroca para maderaBroca para mamposteríaLlave de vaso Martillo11 mm (7/16 pulg.)3 mm (1/8 pulg.)10 mm (3/8 pulg.)¿Hormigón macizo o bloque de hormigón?¡Perfecto!¿No está seguro?Llame al Servicio de Atención al Cliente: 1-800-359-5520P: [phone]Reino Unido: 0800-056-2853 ?15 ESPAÑOL Dimensiones Consulte la página 3 Piezas y accesorios suministrados Consulte la página 4 ADVERTENCIA: Este producto contiene piezas pequeñas que, en caso de ser tragadas, podrían causar asfixia. Antes de comenzar a montar la unidad, verifique que dispone de todas las piezas y que se encuentran en buen estado. Si no dispone de todas las piezas o alguna está dañada, no devuelva el elemento defectuoso al distribuidor. Póngase en contacto con el servicio de atención al cliente. ¡Nunca utilice piezas en mal estado! NOTA: No se utilizarán todos los elementos de sujeción incluidos. PASO 1 Conectar los soportes al televisor Consulte la página 6

1.1 Seleccione el diámetro de los tornillos del televisor

1.2 Seleccione la longitud de los tornillos del televisor

PRECAUCIÓN: Verifique el enrosque adecuado de la combinación tornillo/arandela/espaciador Y el soporte del televisor. - Si es demasiado corto, no sujetará el televisor.- Si es demasiado largo, dañará el televisor.

1.3 Fije los soportes del televisor

PRECAUCIÓN: ¡Evite posibles lesiones personales y daños materiales! NO use herramientas eléctricas para este paso. Apriete los tornillos con la fuerza adecuada para fijar el soporte del televisor al televisor. NO los apriete demasiado. IMPORTANTE: Asegúrese de que los soportes del televisor estén firmemente sujetos antes de pasar al paso siguiente. PASO 2A Fijar la placa de pared a la pared - Opción de montante de madera Consulte la página 8 PRECAUCIÓN: ¡Evite posibles lesiones personales o daños materiales! ● Los paneles de yeso sobre la pared no deben ser mayores de 16 mm (5/8 pulg.). ● Tamaño mínimo de los montantes de madera: común 51 x 102 mm (2 x 4 pulg.), nominal 38 x 89 mm (1 ½ x 3 ½ pulg.). ● Espacio mínimo horizontal entre los elementos de sujeción: 406 mm (16 pulg.). ● Debe comprobar el centro del montante. IMPORTANTE: Los orificios guía deben taladrarse hasta una profundidad de 70 mm (2 ¾ pulg.). Asegúrese de taladrar en el centro del montante. PRECAUCIÓN: ¡Evite posibles lesiones personales o daños materiales! Todos los tornillos DEBEN ESTAR fijados con firmeza para evitar movimientos no deseados de la placa de pared. Asegúrese de que la placa de pared esté bien fijada a la pared antes de continuar con el paso siguiente. PRECAUCIÓN: El uso incorrecto podría reducir la capacidad de sujeción del perno tirafondo. NO apriete excesivamente los pernos tirafondo.16 PASO 2B Fijar la placa de pared a la pared - Opción de hormigón macizo o bloques de hormigón Consulte la página 10 PRECAUCIÓN: ¡Evite posibles lesiones personales o daños materiales! ● Monte el conjunto de placa de pared

directamente sobre la superficie de hormigón. ● Grosor mínimo del hormigón macizo: 203 mm (8 pulg.). ● Tamaño mínimo del bloque de hormigón: 203 x 203 x 406 mm (8 x 8 x 16 pulg.). ● Espacio mínimo horizontal entre los elementos de sujeción: 406 mm (16 pulg.). IMPORTANTE: Los orificios guía deben taladrarse hasta una profundidad de 75 mm (3 pulg.). Nunca taladre sobre el cemento entre los bloques. PRECAUCIÓN: Asegúrese de que los anclajes estén asentados al mismo nivel que la superficie de hormigón. PRECAUCIÓN: ¡Evite posibles lesiones personales o daños materiales! Todos los tornillos DEBEN ESTAR fijados con firmeza para evitar movimientos no deseados de la placa de pared. Asegúrese de que la placa de pared esté bien fijada a la pared antes de continuar con el paso siguiente. PRECAUCIÓN: El uso incorrecto podría reducir la capacidad de sujeción del perno tirafondo. NO apriete excesivamente los pernos tirafondo. PASO 3 Fijar el televisor a la placa de pared Consulte la página 12 ¡ELEMENTO PESADO! Podría necesitar ayuda para realizar esta operación. IMPORTANTE: Escuchará un clic audible cuando el soporte de televisor esté sujeto con firmeza a la placa de pared. Ajustes del televisor Consulte la página 13 ¡ELEMENTO PESADO! Podría necesitar ayuda para realizar esta operación. ESPAÑOL17 INFORMATIONS IMPORTANTES CONCERNANT LA SÉCURITÉ – CONSERVEZ CES INSTRUCTIONS – VEUILLEZ LIRE ATTENTIVEMENT LE MANUEL AVANT D’UTILISER CE PRODUITVotre téléviseur pèse-t-il plus de 49,8 kg (110lb), y compris les accessoires ? Non
