РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ QLT35 Secura

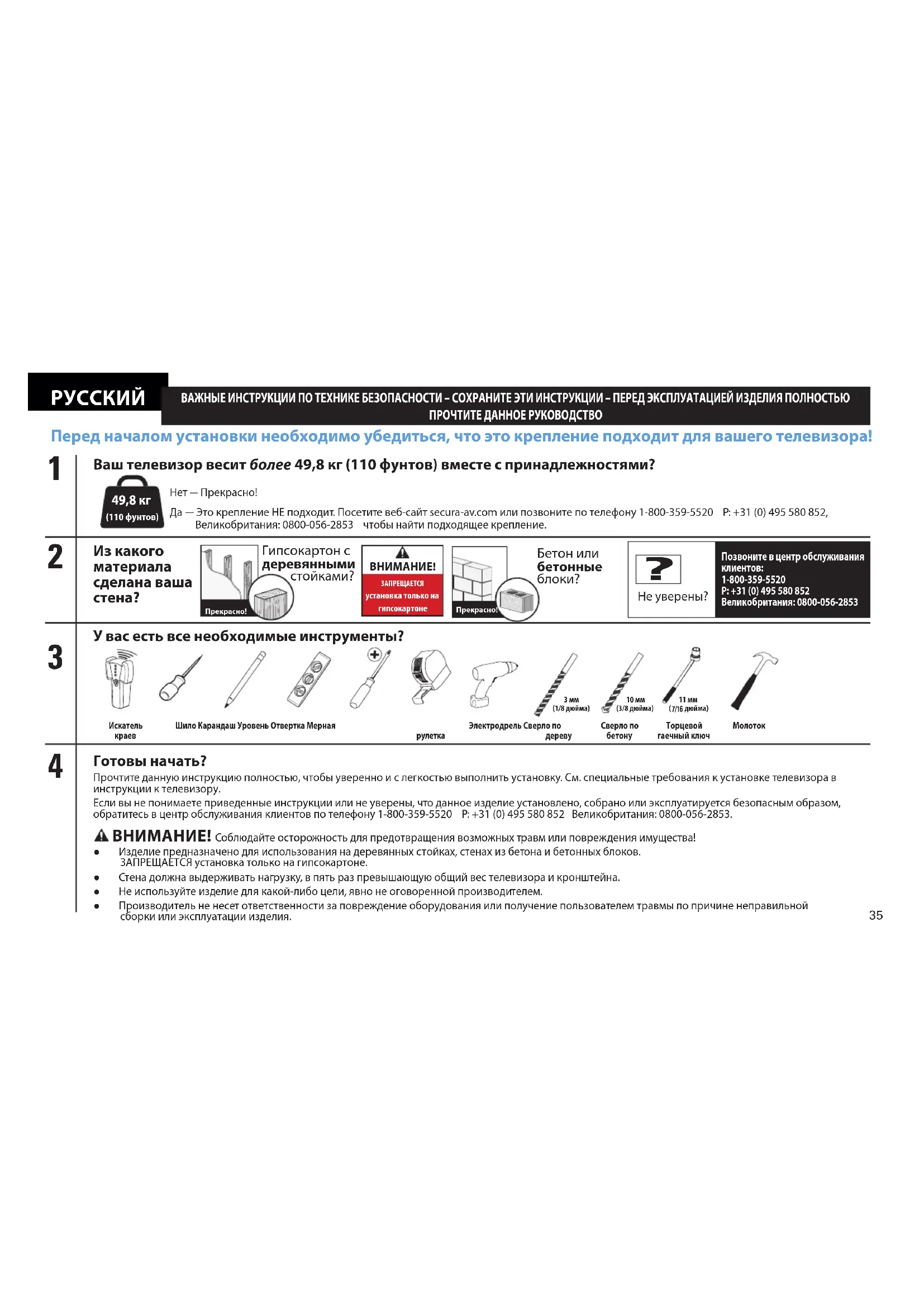

ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ – СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ – ПЕРЕД ЭКСПЛУАТАЦИЕЙ ИЗДЕЛИЯ ПОЛНОСТЬЮ ПРОЧТИТЕ ДАННОЕ РУКОВОДСТВО Ваш телевизор весит более 49,8 кг (110 фунтов) вместе с принадлежностями?

Это крепление НЕ подходит. Посетите веб-сайт secura-av.com или позвоните по телефону 1-800-359-5520 P: [phone], Великобритания: 0800-056-2853 чтобы найти подходящее крепление. Готовы начать? Прочтите данную инструкцию полностью, чтобы уверенно и с легкостью выполнить установку. См. специальные требования к установке телевизора в инструкции к телевизору. Если вы не понимаете приведенные инструкции или не уверены, что данное изделие установлено, собрано или эксплуатируется безопасным образом, обратитесь в центр обслуживания клиентов по телефону 1-800-359-5520 P: [phone] Великобритания: 0800-056-2853. ВНИМАНИЕ! Соблюдайте осторожность для предотвращения возможных травм или повреждения имущества! ● Изделие предназначено для использования на деревянных стойках, стенах из бетона и бетонных блоков. ЗАПРЕЩАЕТСЯ установка только на гипсокартоне. ● Стена должна выдерживать нагрузку, в пять раз превышающую общий вес телевизора и кронштейна. ● Не используйте изделие для какой-либо цели, явно не оговоренной производителем. ● Производитель не несет ответственности за повреждение оборудования или получение пользователем травмы по причине неправильной сборки или эксплуатации изделия. Перед началом установки необходимо убедиться, что это крепление подходит для вашего телевизора!

У вас есть все необходимые инструменты? 49,8 кг (110 фунтов) Гипсокартон с деревянными

ВНИМАНИЕ! ЗАПРЕЩАЕТСЯ установка только на гипсокартоне

ИскателькраевШило Карандаш Уровень Отвертка Мерная рулеткаЭлектродрель Сверло по деревуСверло по бетонуТорцевой гаечный ключМолоток11 мм

7/16 3 мм (1/8 дюйма)10 мм(3/8 дюйма)

Прекрасно!Не уверены? Позвоните в центр обслуживания клиентов: 1-800-359-5520 P: [phone]Великобритания: 0800-056-285336

Размеры См. стр. 3 Поставляемые комплектующие и крепежные элементы См. стр. 4 ПРЕДУПРЕЖДЕНИЕ! В составе изделия есть мелкие детали, которые могут вызвать удушье при проглатывании. Перед сборкой убедитесь, что все детали имеются в наличии и не повреждены. Если какая-либо деталь отсутствует или повреждена, не возвращайте изделие дилеру; обратитесь в центр послепродажного обслуживания. Не используйте поврежденные детали! ПРИМЕЧАНИЕ. При монтаже используются не все включенные в комплект поставки крепежные элементы. ШАГ 1 Крепление кронштейнов на телевизор См. стр. 6

1.1 Выбор диаметра винтов для телевизора

1.2 Выбор длины винтов для телевизора

Убедитесь в надлежащем зацеплении резьбы набора винтов, шайб и втулок И телевизионного кронштейна. - Слишком короткая резьба не удержит телевизор.- Слишком длинная резьба повредит телевизор.

1.3 Крепление телевизионных кронштейнов

ВНИМАНИЕ! Соблюдайте осторожность для предотвращения возможных травм или повреждения имущества! НЕ используйте электроинструменты для данной операции. Затягивайте винты с усилием не большим, чем достаточно для крепления телевизионного кронштейна к телевизору. НЕ затягивайте винты слишком сильно. ВАЖНО! Перед переходом к следующему шагу убедитесь, что телевизионные кронштейны надежно закреплены. ШАГ 2A Крепление настенной пластины к стене – крепление на деревянные стойки См. стр. 18 ВНИМАНИЕ! Соблюдайте осторожность для предотвращения возможных травм или повреждения имущества! ● Толщина гипсокартона, покрывающего стену, не должна превышать 16 мм (5/8 дюйма) ● Минимальный размер деревянной стойки: общий 51 x 102 мм (2 x 4 дюйма); номинальный 38 x 89 мм (1 ½ x 3 ½ дюйма) ● Минимальное горизонтальное пространство между креплениями: 406 мм (16 дюймов) ● Необходимо проверить расстояние между центрами стоек ВАЖНО! Направляющие отверстия сверлятся на глубину 70 мм (2 ¾ дюйма). Отверстия необходимо просверлить по центру стойки.37

ВНИМАНИЕ! Соблюдайте осторожность для предотвращения возможных травм или повреждения имущества! Все винты с шестигранными головками НЕОБХОДИМО надежно затянуть, чтобы не допустить нежелательного смещения настенной пластины. Перед переходом к следующему шагу убедитесь, что настенное крепление надежно прикреплено к стене. ВНИМАНИЕ! Неправильное использование может уменьшить усилие крепления винтов с шестигранными головками. НЕ прилагайте чрезмерные усилия при затягивании винтов с шестигранными головками. ШАГ 2B Крепление настенной пластины к стене – крепление на стену из бетона или бетонных блоков См. стр. 10 ВНИМАНИЕ! Соблюдайте осторожность для предотвращения возможных травм или повреждения имущества! ● Установите настенную пластину в сборе

непосредственно на бетонную поверхность ● Минимальная толщина бетонной стены: 203 мм (8 дюймов) ● Минимальный размер бетонного блока: 203 x 203 x 406 мм (8 x 8 x 16 дюймов) ● Минимальное горизонтальное пространство между креплениями: 406 мм (16 дюймов) ВАЖНО! Направляющие отверстия сверлятся на глубину 75 мм (3 дюйма). Не допускается сверлить отверстия в швах между блоками. ВНИМАНИЕ! Убедитесь, что дюбели установлены заподлицо с бетонной поверхностью. ВНИМАНИЕ! Соблюдайте осторожность для предотвращения возможных травм или повреждения имущества! Все винты с шестигранными головками НЕОБХОДИМО надежно затянуть, чтобы не допустить нежелательного смещения настенной пластины. Перед переходом к следующему шагу убедитесь, что настенное крепление надежно прикреплено к стене. ВНИМАНИЕ! Неправильное использование может уменьшить усилие крепления винтов с шестигранными головками. НЕ прилагайте чрезмерные усилия при затягивании винтов с шестигранными головками. ШАГ 3 Крепление телевизора к настенной пластине См. стр. 12 БОЛЬШОЙ ВЕС! На этом шаге вам может понадобиться помощь. ВАЖНО! При надежной фиксации кронштейна телевизора на настенной пластине раздается щелчок. Регулировки телевизора См. стр. 13 БОЛЬШОЙ ВЕС! На этом шаге вам может понадобиться помощь. РУССКИЙ38396901-602563 00 Legrand AV Inc. and its aliated corporations and subsidiaries (collectively, “Legrand”), intend to make this manual accurate and complete. However, Legrand makes no claim that the information contained herein covers all details, conditions, or variations. Nor does it provide for every possible contingency in connection with the installation or use of this product. The information contained in this document is subject to change without notice or obligation of any kind. Legrand makes no representation of warranty, expressed or implied, regarding the information contained herein. Legrand assumes no responsibility for accuracy, completeness or suciency of the information contained in this document. Designed and engineered in the US. Made in China. US and foreign patents and patents pending. ©2020 Legrand AV Inc. All rights reserved. Secura is a brand of Legrand. All other brand names or marks are used for identification purposes and are trademarks of their respective owners. Thank you for choosing Secura! Please take a moment to let us know how we did: P: 800-359-5520 P: [phone] [e-mail] [e-mail] Legrand AV • 6436 City West Parkway, Eden Prairie, MN 55344 Legrand AV EMEA Headquarters Franklinstraat 14, 6003 DK Weert Netherlands Legrand AV Global Headquarters 6436 City West Parkway Eden Prairie, MN 55344, USA
