GEBRUIKSAANWIJZING FSA 130 R STIHL
92 - 115 Handleiding
Inhaltsverzeichnis
1 Voorwoord....93
2 Informatie met betrekking tot deze handleiding.... 93
3 Overzicht....93
4 Veiligheidsinstructies.... 95
5 Motorzeis klaarmaken voor gebruik..... 101
6 Motorzeis monteren.... 101
7 Motorzeis voor de gebruiker instellen..... 104

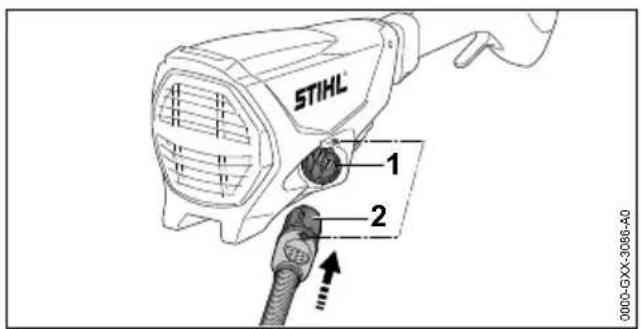

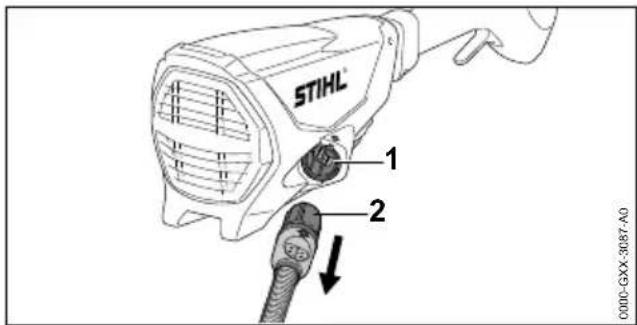

8 De stekker van de aansluitkabel erin steken en eruit trekken.... 107
9 Motorzeis inschakelen en uitschakelen.. 107
10 Motorzeis controleren.... 108
11 Met de motorzeis werken....108
12 Na de werkzaamheden.... 109
13 Vervoeren.... 110
14 Opslaan....110
15 Reinigen....110
16 Onderhoud.... 110
17 Repareren.... 111
18 Storingen opheffen....111
1 Voorwoord Nederlands
19 Technische gegevens.... 112
20 Combinaties van snijgarnituren, bescherm-kappen en draagsystemen....113
21 Onderdelen en toebehoren.... 113
22 Milieuverantwoord afvoeren....114
23 EU-conformiteitsverklaring....114
24 UKCA-conformiteitsverklaring....114
1 Voorwoord
Geachte cliënt(e),
Wij zijn blij dat u hebt gekozen voor STIHL. Wij ontwikkelen en produceren onze producten in topkwaliteit in overeenstemming met de behoeften van onze klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.
STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.
STIHL kiest uitdrukkelijk voor een duurzame en verantwoordelijke omgang met de natuur. Deze gebruiksaanwijzing is voor u bedoeld als ondersteuning om uw STIHL-product gedurende een lange levensduur veilig en milieuvriendelijk te gebruiken.
Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.
Dr. Nikolas Stihl
BELANGRIJK! VOOR GEBRUIK GOED DOORLEZEN EN BEWAREN.
2 Informatie met betrekking tot deze handleiding
2.1 Geldende documenten
De lokale veiligheidsvoorschriften moeten worden aangehouden.
- Naast deze handleiding de volgende documenten lezen, begrijpen en bewaren:
- handleiding en verpakking van het gebruikte snijgarnituur
- handleiding van het gebruikte draagsysteem
– handleiding accu STIHL AR - handleiding "Heuptasje AP met aansluitkabel"
- veiligheidsinstructies accu STIHL AP
– handleiding acculaders STIHL AL 101, 300, 500
- Veiligheidsinformatie voor STIHL accu's en producten met ingebouwde accu: www.stihl.com/safety-data-sheets
2.2 Aanduiding van de waarschu- wingen in de tekst
WAARSCHUWING
■ De aanwijzing duidt op gevaren die kunnen leiden tot ernstig letsel of zelfs tot de dood.
▶ De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen.
LET OP
■ De aanwijzing duidt op gevaren die kunnen leiden tot materiële schade.
- De genoemde maatregelen kunnen materielle schade voorkomen.
2.3 Symbolen in de tekst
Dit symbool verwijst naar een hoofdstuk in deze handleiding.

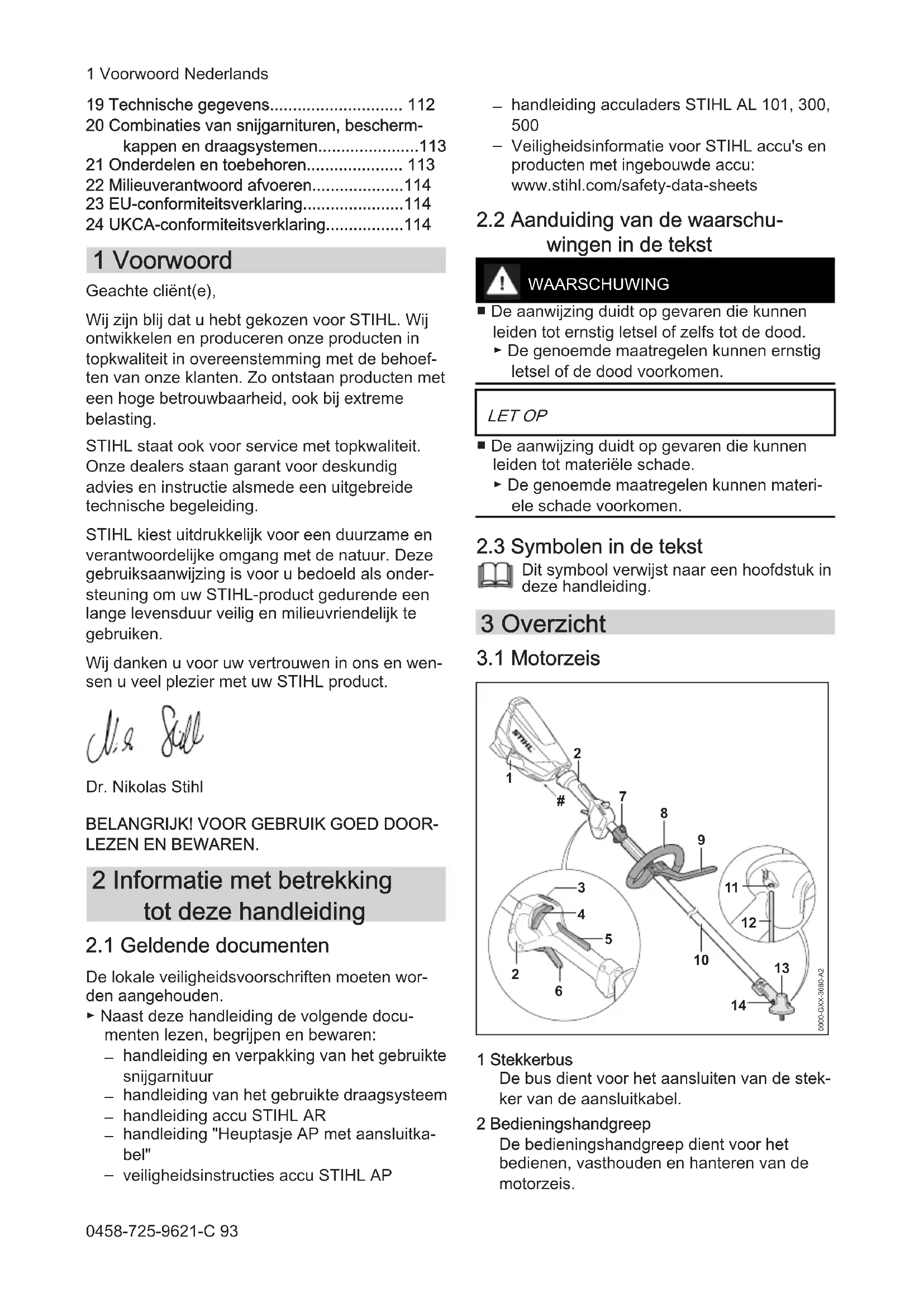

3 Overzicht
3.1 Motorzeis


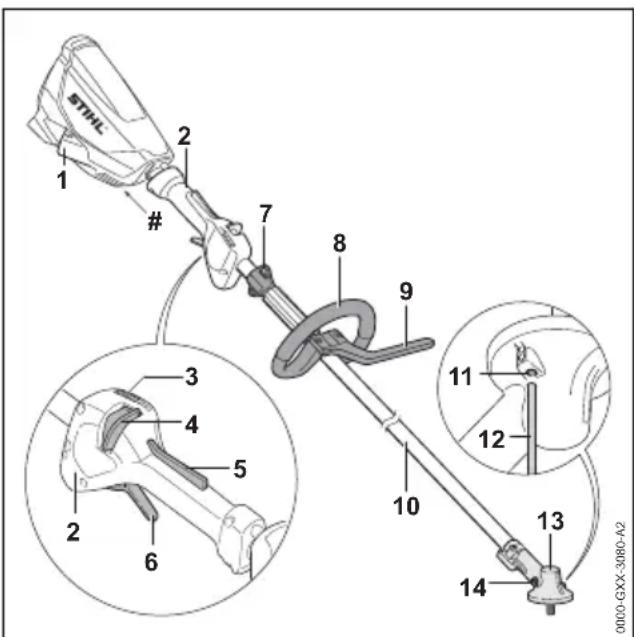

STML 1 2 # 7 8 9 3 4 5 2 6 10 11 12 13 14 0000-GXX-3080-A21 Stekkerbus
De bus dient voor het aansluiten van de stekker van de aansluitkabel.
2 Bedieningshandgreep
De bedieningshandgreep dient voor het bedienen, vasthouden en hanteren van de motorzeis.
3 Leds
De leds geven de ingestelde vermogenstrap weer.
4 Deblokkeringsschuif
De deblokkeringsschuif deblokkeert samen met de schakelhendelblokkering de schakelhendel. De deblokkeringsschuif dient voor het instellen van de vermogenstrap.
5 Schakelhendelblokkering
De schakelhendelblokkering deblokkeert samen met de deblokkeringsschuif de schakelhendel.
6 Schakelhendel
De schakelhendel schakelt de motorzeis in en uit.
7 Draagoog
Het draagoog dient voor het vasthaken van het draagsysteem.
8 Beugelhandgreep
De beugelhandgreep dient voor het vasthouden en hanteren van de motorzeis.
9 Loopbegrenzer
De loopbegrenzer begrenst de afstand tussen het been van de gebruiker en het metalen snijgarnituur.
10 Steel
De steel verbindt alle componenten.
11 Boring voor de blokkeerpen
De blokkeerpen valt in de boring.
12 Blokkeerpen
De blokkeerpen blokkeert de as tijdens de montage van een snijgarnituur.
13 Aandrijfkophuis
De aandrijfkop dekt de aandrijving af.
14 Afsluitplug
De afsluitplug sluit de opening voor het STIHL tandwielvet af.
# Typeplaatje met machinenummer

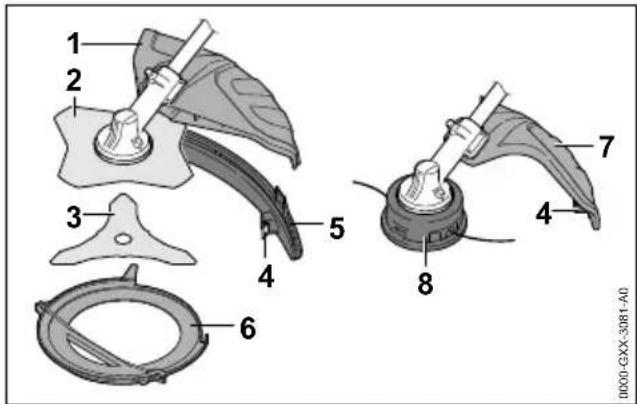

3.2 Beschermkappen en snijgarnituren
De beschermkappen en snijgarnituren zijn voorbeelden. Combinaties die mogen worden gebruikt zijn in deze handleiding aangegeven, 20.
De universele beschermkap beschermt de gebruiker tegen opgeslingerde voorwerpen en tegen het contact met het snijgarnituur.
2 Grassnijblad
Het grassnijblad is voor het maaien van gras en onkruid.
3 Slagmessen
Het slagmes voor het maaien van struikge- was.
4 Afkortmes
Het afkortmes kort de maaidraad tijdens het werken in op de juiste lengte.
5 Schort
Het schort breidt de universele beschermkap uit voor het gebruik met een maaikop.
6 Transportbeschermkap
De transportbeschermkap biedt bescherming tegen contact met metalen snijgarnituren.
7 Beschermkap voor maaikoppen
De beschermkap voor de maaikop beschermt de gebruiker tegen opgeslingerde voorwerpen en tegen het contact met de maaikop.
8 Maaikop
De maaikop bevat de maaidraden.

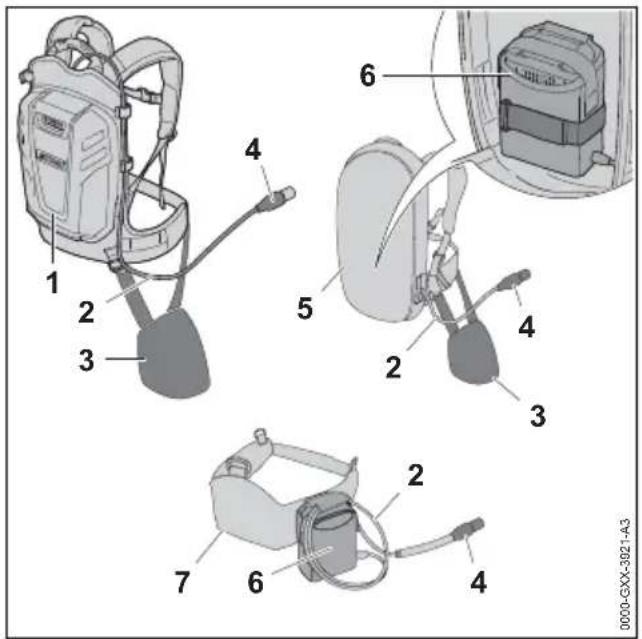

3.3 Draagsystemen
De draagsystemen zijn voorbeelden. Combinaties die gebruikt mogen worden, staan in deze handleiding vermeld, 20.1.
De accu STIHL AR kan de motorzeis van energie voorzien.
2 Aansluitkabel
De aansluitkabel verbindt de motorzeis met de accu of het "heuptasje AP met aansluitkabel".
3 Stootkussen
Het stootkussen dient voor het bevestigen van de motorzeis aan de accu STIHL AR of het draagsysteem met ingebouwd "heup-tasje AP met aansluitkabel".
4 Stekker van de aansluitkabel
De stekker van de aansluitkabel verbindt de motorzeis met het "heuptasje AP met aan-sluitkabel" of met een accu STIHL AR.
5 Draagsysteem met ingebouwd "heuptasje AP met aansluitkabel"
Het draagsysteem kan de motorzeis voorzien van energie.
6 "Heuptasje AP met aansluitkabel"
Het "heuptasje AP met aansluitkabel" kan de motorzeis voorzien van energie.
7 De accu-riem met ingebouwd "heuptasje AP met aansluitkabel"
De accu-riem kan de motorzeis van energie voorzien.
3.4 Pictogrammen
De pictogrammen kunnen op de motorzeis en de beschermkap staan en hebben de volgende betekenis:
Dit pictogram geeft de draairichting van het snijgarnituur weer.
∅ XXX
Dit pictogram geeft de maximale diameter van het snijgarnituur in millimeters weer.
Dit pictogram geeft het nominale toerental van het snijgarnituur weer.
LWA Gegarandeerd geluidvermogensniveau volgens de richtlijn 2000/14/EG in dB(A) om de geluidsemissie van producten vergelijkbaar te maken.
Het product niet met het huisvuil afvoeren.
4 Veiligheidsinstructies
4.1 Waarschuwingssymbolen
4.1.1 Motorzeis
De waarschuwingssymbolen op de motorzeis hebben de volgende betekenis:
Op de veiligheidsinstructies en de maatregelen hiervoor letten.
De handleiding lezen, begrijpen en bewaren.
Veiligheidsbril dragen. Als tijdens de werkzaamheden voor- werpen kunnen vallen: een veiligheids- helm dragen.
Veiligheidslaarzen dragen.
Werkhandschoenen dragen.
Op de veiligheidsinstructies met betrekking tot terugslag en de maatregelen hiertegen letten.
Op de veiligheidsinstructies voor opgeslingerde voorwerpen en de maatregelen hiertegen letten.
Veiligheidsafstand aanhouden.
De stekker van de aansluitkabel tijdens werkonderbrekingen, het vervoer, de opslag, het reinigen, onderhoud of reparatiewerkzaamheden uit de bus trekken.
Hete vlakken niet aanraken.
Nederlands 4 Veiligheidsinstructies
4.1.2 Beschermkap voor maaikoppen
De waarschuwingssymbolen op de beschermkap voor de maakop hebben de volgende betekenis:
Deze beschermkap gebruiken voor maaikoppen.
Deze beschermkap niet gebruiken voor grassnijbladen.
Deze beschermkap niet gebruiken voor slagmessen.
Deze beschermkap niet gebruiken voor hakselmessen.
Deze beschermkap niet gebruiken voor cirkelzaagbladen.
4.1.3 Universele beschermkap en schort
De waarschuwingssymbolen op de universele beschermkap hebben de volgende betekenis:
Deze beschermkap zonder schort niet gebruiken voor maaikoppen.
Deze beschermkap gebruiken voor grassnijbladen.
Deze beschermkap gebruiken voor slagmessen.
Deze beschermkap niet gebruiken voor hakselmessen.
Deze beschermkap niet gebruiken voor cirkelzaagbladen.
Schort
De waarschuwingssymbolen op het schort hebben de volgende betekenis:
De universele beschermkap in combinatie met het schort en het afkortmes gebruiken voor maaikoppen.
4.2 Gebruik conform de voorschriften
De motorzeis STIHL FSA 130 R is bedoeld voor de volgende toepassingen:
- met een maaikop: maaien van gras
- met een grassnijblad: maaien van gras en onkruid
- met een slagmes: maaien van struikgewas met een diameter tot zo'n 20 mm
De motorzeis kan bij regen worden gebruikt.
Deze motorzeis wordt door een accu STIHL AP samen met het "heuptasje AP met aansluitkabel" of een accu STIHL AR van energie voorzien.
▲ WAARSCHUWING
■ Accu's die niet door STIHL voor de motorzeis zijn vrijgegeven, kunnen leiden tot brand en explosiegevaar. Personen kunnen zwaar letsel oplopen of worden gedood en er kan materiële schade ontstaan.
▶ De motorzeis met een accu STIHL AP samen met het "heuptasje AP met aansluit-kabel" of een accu STIHL AR gebruiken.
■ Als de motorzeis of de accu niet volgens voorschrift wordt gebruikt, kan dit leiden tot ernstig persoonlijk letsel of zelfs de dood en er kan materiële schade ontstaan.
- De motorzeis zo gebruiken als in deze handleiding staat beschreven.
▶ De accu zo gebruiken, als staat beschreven in de handleiding "heuptasje AP met aan-sluitkabel" of de handleiding accu STIHL AR.
4.3 Eisen aan de gebruiker
▲ WAARSCHUWING
- Gebruikers die niet zijn geïnstrueerd kunnen de gevaren van de motorzeis niet herkennen of niet inschatten. De gebruiker of andere personen kunnen ernstig of zelfs dodelijk letsel oplopen.
- De handleiding lezen, begrijpen en bewaren.
- Als de motorzeis aan een andere persoon wordt overhandigd: de handleiding meegeven.
▶ Controleren of de gebruiker aan de volgende eisen voldoet:
- De gebruiker is uitgerust.
- De gebruiker is lichamelijk, sensorisch en geestelijk in staat, de motorzeis te gebruiken en hiermee te werken. Als de
4 Veiligheidsinstructies Nederlands
gebruiker lichamelijk, sensorisch of geestelijk beperkt is, mag de gebruiker slechts onder toezicht van of na instructie door een hiertoe verantwoordelijke of bevoegde persoon hiermee werken.
- De gebruiker kan de gevaren van de motorzeis herkennen en inschatten.
- De gebruiker is meerderjarig of de gebruiker wordt overeenkomstig de nationale regelgeving onder toezicht onderwezen in een beroep.
- De gebruiker is geïnstrueerd door een STIHL dealer of een hiertoe vakkundig persoon, voordat deze voor de eerste keer de motorzeis in gebruik neemt.
- De gebruiker verkeert niet onder invloed van alcohol, medicamenten of drugs.
- Indien er onduidelijkheden bestaan: contact opnemen met een STIHL dealer.
4.4 Kleding en uitrusting
⚠ WAARSCHUWING
■ Tijdens de werkzaamheden kunnen lange haren in de motorzeis worden gezogen. De gebruiker kan hierdoor ernstig letsel oplopen.
Lang haar in een paardenstaart binden en dusdanig vastmaken, dat het zich boven de schouders bevindt.
■ Tijdens de werkzaamheden kunnen voorwerpen met een hoge snelheid naar boven worden geslingerd. De gebruiker kan letsel oplopen.
▶ Draag een nauwsluitende veiligheidsbril. Geschikte veiligheidsbrillen zijn aan de hand van de norm EN 166 of de nationale voorschriften getest en met de betreffende code-ring te koop.
▶ Een gelaatsbeschermer dragen.
- Draag een lange broek van stevig materiaal.
■ Vallende voorwerpen kunnen leiden tot letsel aan het hoofd.
- Als tijdens de werkzaamheden takken kunnen vallen: een veiligheids-helm dragen
■ Tijdens het werken kan er stof opstuiven. Ingeademd stof kan de gezondheid schaden en allergische reacties veroorzaken.
- Als er stof opstuift: draag een stofmasker.
■ Hiertoe ongeschikte kleding kan blijven haken in hout, struikgewas en in de motorzeis. Gebruikers zonder geschikte kleding kunnen ernstig letsel oplopen.
▶ Draag nauwsluitende kleding.
▶ Doe sjaals en sieraden af.
■ Tijdens de werkzaamheden kan de gebruiker in contact komen met het roterende snijgarnituur. De gebruiker kan hierdoor ernstig letsel oplopen.
▶ Draag schoeisel van een slijtvast materiaal.
- Als er wordt gewerkt met een metalen snijgarnituur: veiligheidslaarzen met stalen neuzen dragen.
- Draag een lange broek van stevig materiaal.
■ Tijdens het monteren of demonteren van het snijgarnituur en tijdens reinigings- of onderhoudswerkzaamheden kan de gebruiker in contact komen met het snijgarnituur of het afkortmes. De gebruiker kan letsel oplopen.
- Werkhandschoenen van een slijtvast materiaal dragen.
■ Als de gebruiker ongeschikte schoenen draagt, kan hij uitglijden. De gebruiker kan letsel oplopen.
▶ Draag stevige, dichte schoenen met stroeve zool.
4.5 Werkgebied en omgeving
⚠ WAARSCHUWING
■ Buitenstaanders, kinderen en dieren kunnen de gevaren van de motorzeis en de opgeworpen voorwerpen niet herkennen en de geva- ren hiervan niet inschatten. Buitenstaanders, kinderen en dieren kunnen ernstig letsel oplo- pen en er kan materiële schade ontstaan.
▶ Buitenstaanders, kinderen en dieren buiten een afstand van een cirkel van 15 m om het werkgebied houden.
▶ Een afstand van 15 m ten opzichte van voorwerpen/obstakels aanhouden.
▶ Motorzeis niet zonder toezicht laten.
- Zorg ervoor dat kinderen niet met de motorzeis kunnen spelen.
■ Elektrische componenten van de motorzeis kunnen vonken veroorzaken. Vonken kunnen in een makkelijk brandbare of explosieve omgeving brand of een explosie veroorzaken. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.
- Werk niet in een makkelijk brandbare of explosieve omgeving.
4.6 Veilige staat
4.6.1 Motorzeis
De motorzeis verkeert in een veilige toestand als aan de volgende voorwaarden is voldaan:
- De motorzeis is niet beschadigd.
– De motorzeis is schoon. - De bedieningselementen werken en zijn niet gewijzigd.
- Er is een combinatie van snijgarnituur en beschermkap gemonteerd zoals in deze gebruiksaanwijzing staat aangegeven.
- Het snijgarnituur en de beschermkap zijn correct gemonteerd.
- Voor deze motorzeis is origineel STIHL toebehoren gemonteerd.
- Het toebehoren is correct gemonteerd.
⚠ WAARSCHUWING
In een niet-veilige toestand kunnen onderdelen niet meer naar behoren functioneren en kunnen veiligheidsvoorzieningen buiten werking worden gezet. Personen kunnen ernstig of dodelijk letsel oplopen.
▶ Met een onbeschadigde motorzeis werken.
- Als de motorzeis vuil is: de motorzeis reinigen.
Aan de motorzeis geen wijzigingen aanbrengen. Uitzondering: montage van een in deze gebruiksaanwijzing aangegeven combinatie van snijgarnituur en beschermkap.
- Als de bedieningselementen niet functioneren: niet met de motorzeis werken.
- Origineel STIHL toebehoren voor deze motorzeis monteren.
- Snijgarnituur en beschermkap zo monteren als in deze gebruiksaanwijzing staat beschreven.
▶ Monteer toebehoren zoals in deze gebruiksaanwijzing of in de gebruiksaanwijzing van het toebehoren beschreven staat.
- Geen voorwerpen in de openingen van de motorzeis steken.
- Versleten of beschadigde stickers vervangen.
- Als er onduidelijkheid bestaat: contact opnemen met een STIHL dealer.
4.6.2 Beschermkap
De beschermkap verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:
– De beschermkap is niet beschadigd.
- Als het afkortmes en het schort worden gebruikt: het afkortmes en het schort zijn correct gemonteerd.
⚠ WAARSCHUWING
In een niet-veilige staat kunnen de componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen worden uitgeschakeld. De gebruiker kan hierdoor ernstig letsel oplopen.
- Met een onbeschadigde beschermkap werken.
- Als het afkortmes en het schort worden gebruikt: met een correct gemonteerd afkortmes en een correct gemonteerd schort werken.
- Als één en ander niet duidelijk is: verzoeken wij u contact op te nemen met een STIHL dealer.
4.6.3 Maaikop
De maaikop verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:
– De maaikop is niet beschadigd.
- De maaikop is niet geblokkeerd.
- De maaidraden zijn correct ingebouwd.
- De slijtagegrenzen zijn niet overschreden.
⚠ WAARSCHUWING
In een onveilige staat kunnen onderdelen van de maaikop of de maaidraden losraken en worden weggeslingerd. Personen kunnen ernstig letsel oplopen.
▶ Met een onbeschadigde maaikop werken.
- Maaidraad niet vervangen door metalen maaidraad.
▶ Slijtagegrenzen in acht nemen en naleven.
- Als er onduidelijkheid bestaat: contact opnemen met een STIHL dealer.
4.6.4 Metalen snijgarnituur
Het metalen snijgarnituur verkeert in een veilige toestand als het aan de volgende voorwaarden is voldaan:
- Het metalen snijgarnituur en de aanbouwdelen zijn niet beschadigd.
- Het metalen snijgarnituur is niet vervormd.
- Het metalen snijgarnituur is correct gemon- teerd.
- Het metalen snijgarnituur is correct aangescherpt/geslepen.
- Het metalen snijgarnituur heeft geen braam aan de snijkanten.
- De slijtagegrenzen zijn niet overschreden.
- Indien er een niet door STIHL geproduceerd metalen snijgarnituur wordt gebruikt, mag dit niet zwaarder en niet dikker zijn, geen andere vorm hebben, niet kwalitatief minderwaardiger zijn en qua diameter niet groter zijn dan het
4 Veiligheidsinstructies Nederlands
grootste door STIHL vrijgegeven metalen snij-garnituur.
⚠ WAARSCHUWING
In een onveilige toestand kunnen delen van het metalen snijgarnituur losraken en worden weggeslingerd. Personen kunnen ernstig letsel oplopen.
▶ Alleen werken met een onbeschadigd metalen snijgarnituur en onbeschadigde aanbouwdelen.
- Metalen snijgarnituur correct aanscherpen/slijpen.
- Bramen aan de snijkanten verwijderen met behulp van een vijl.
▶ Metalen snijgarnituur door een STIHL dealer laten balanceren.
- Slijtagegrenzen in acht nemen en naleven.
▶ Een in deze handleiding aangegeven metalen snijgarnituur gebruiken.
- Als er onduidelijkheid bestaat: neem contact op met een STIHL dealer.
4.7 Werken
⚠ WAARSCHUWING
■ De gebruiker kan in bepaalde omstandigheden niet meer geconcentreerd werken. De gebruiker kan struikelen, vallen en ernstig letsel oplopen.
▶ Werk rustig en doordacht.
- Als de lichtomstandigheden en het zicht slecht zijn: werk niet met de motorzeis.
▶ Bedien de motorzeis alleen.
▶ Houd het snijgarnituur vlak boven de grond.
▶ Let op obstakels.
- Werk rechtop staand op de grond en zorg voor goed evenwicht.
- Als er vermoeidheidsverschijnselen optreden: las een pauze in.
■ Door het draaiende snijgarnituur kan de gebruiker snijwonden oplopen. De gebruiker kan hierdoor ernstig letsel oplopen.
▶ Raak het draaiende snijgarnituur niet aan.
▶ Als het snijgarnituur door een voorwerp wordt geblokkeerd: Motorzeis uitschakelen en de stekker van de aansluitkabel uit de bus trekken. Verwijder pas daarna het voorwerp dat de blokkade veroorzaakt.
■ Als de werking van de motorzeis zich tijdens de werkzaamheden wijzigt of deze zich ongewoon gedraagt, kan de motorzeis in een onveilige staat verkeren. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
- De werkzaamheden beëindigen, de stekker van de aansluitkabel uit de bus trekken en contact opnemen met een STIHL dealer.
■ Tijdens de werkzaamheden kunnen trillingen door de motorzeis ontstaan.
▶ Draag handschoenen.
▶ Neem pauzes.
- Als er tekenen van een doorbloedingsstoornis optreden: raadpleeg een arts.
■ Als het snijgarnituur tijdens de werkzaamheden een vreemd voorwerp raakt, kan dit of kunnen delen ervan met hoge snelheid omhoog worden geslingerd. Personen kunnen letsel oplopen en er kan beschadiging optreden.
- Verwijder vreemde voorwerpen uit het werkgebied.
■ Als een draaiend snijgarnituur een hard voorwerp raakt, kunnen vonken ontstaan en kan het snijgarnituur beschadigd raken. Vonken kunnen in een makkelijk brandbare omgeving brand veroorzaken. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.
- Werk niet in een makkelijk brandbare omgeving.
- Controleer of het snijgarnituur in een veilige, goede staat verkeert.
■ Als de schakelhendel wordt losgelaten, zal het snijgarnituur nog even doordraaien. Personen kunnen ernstig letsel oplopen.
- Wacht totdat het snijgarnituur niet meer draait.
In een gevaarlijke situatie kan de gebruiker in paniek raken en het draagsysteem niet afdoen. De gebruiker kan hierdoor ernstig letsel oplopen.
▶ Oefen het afdoen van het draagsysteem.
4.8 Reactiekrachten
4.8.1 Reactiekrachten
Nederlands 4 Veiligheidsinstructies
Een terugslag kan door de volgende oorzaken ontstaan:

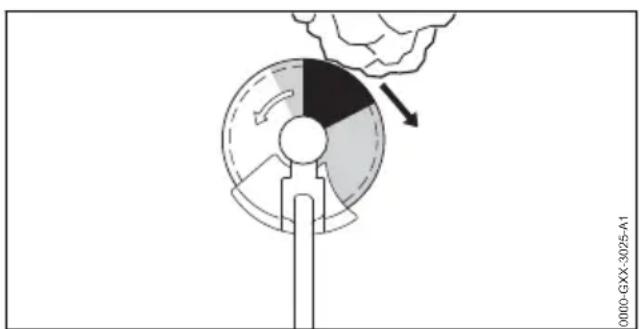

- Het draaiende metalen snijgarnituur raakt in het grijs gemarkeerde vlak of in het zwart gemarkeerde vlak een hard voorwerp, waar dit snel wordt afgeremd.
- Het draaiende metalen snijgarnituur zit ingeklemd.
Het grootste gevaar wanneer een terugslag optreedt, zit in het zwart gemarkeerde vlak.
⚠ WAARSCHUWING
■ Door deze oorzaken kan de roterende beweging van het snijgarnituur sterk worden afge-remd of zelfs worden gestopt en kan het snijgarnituur naar rechts of in de richting van de gebruiker worden weggestoten (zwarte pijl). De gebruiker kan de controle over de motorzeis verliezen. Personen kunnen ernstig of zelfs dodelijk letsel oplopen.
- De motorzeis met beide handen vasthouden.
- Zo werken als in deze handleiding staat beschreven.
- Niet met het zwart gemarkeerde vlak werken.
▶ Een in deze handleiding aangegeven combinatie van snijgarnituur, beschermkap en draagsysteem gebruiken. - Metalen snijgarnituur correct aanscherpen/slijpen.
▶ Met vol gas werken.
4.9 Vervoeren
⚠ WAARSCHUWING
■ Tijdens de werkzaamheden kan de aandrijfkop heet worden. De gebruiker kan bij contact hiermee brandwonden oplopen.
▶ Hete aandrijfkop niet aanraken.
■ Tijdens het vervoer kan de motorzeis kantelen of verschuiven. Personen kunnen letsel oplopen en er kan materiële schade ontstaan.
- Stekker van de aansluitkabel uit de bus trekken.
- Als er een metalen snijgarnituur is gemonteerd: de transportbeschermkap monteren.
▶ Motorzeis met spanbanden, riemen of een net dusdanig beveiligen, dat deze niet kan kantelen en niet kan verschuiven.
4.10 Opslag
⚠ WAARSCHUWING
■ Kinderen kunnen de gevaren van de motorzeis niet herkennen en ook niet inschatten. Kinderen kunnen ernstig letsel oplopen.
▶ Stekker van de aansluitkabel uit de bus trekken.
- Als er een metalen snijgarnituur is gemonteerd: de transportbeschermkap monteren.
- De motorzeis buiten het bereik van kinderen opslaan.
■ De elektrische contacten op de motorzeis en metalen onderdelen kunnen door vocht corroderen. De motorzeis kan worden beschadigd.
- Stekker van de aansluitkabel uit de bus trekken.
- De motorzeis schoon en droog opslaan.
4.11 Reiniging, onderhoud en reparatie
⚠ WAARSCHUWING
■ Als tijdens de reinigings-, onderhouds- of reparatiewerkzaamheden de stekker van de aansluitkabel is aangesloten, kan de motorzeis onbedoeld worden ingeschakeld. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
▶ Stekker van de aansluitkabel uit de bus trekken.
■ Tijdens de werkzaamheden kan de aandrijfkop heet worden. De gebruiker kan bij contact hiermee brandwonden oplopen.
▶ Hete aandrijfkop niet aanraken.
■ Agressieve reinigingsmiddelen, het reinigen met een waterstraal of puntige voorwerpen kunnen de motorzeis, de beschermkap of het snijgarnituur beschadigen. Als de motorzeis, de beschermkap of het snijgarnituur niet op de juiste wijze worden gereinigd, kunnen componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen buiten gebruik raken. Personen kunnen ernstig letsel oplopen.
5 Motorzeis klaarmaken voor gebruik Nederlands
▶ Reinig de motorzeis, beschermkap en snijgarnituur zoals staat beschreven in deze handleiding.
- Als de motorzeis, de beschermkap of het snijgarnituur niet correct worden onderhouden of gerepareerd, kunnen componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen buiten werking raken. Personen kunnen ernstig of dodelijk letsel oplopen.
- Onderhoud of repareer de motorzeis en beschermkap niet zelf.
- Als aan de motorzeis of de beschermkap onderhouds- of reparatiewerkzaamheden moeten worden uitgevoerd: neem contact op met een STIHL dealer.
- Onderhoud het snijgarnituur zoals in de handleiding van het gebruikte snijgarnituur of op de verpakking van het gebruikte snijgarnituur staat beschreven.
■ Tijdens de reinigings- of onderhoudswerkzaamheden aan het snijgarnituur kan de gebruiker zich verwonden aan de scherpe snijvlakken. De gebruiker kan letsel oplopen.
- Draag werkhandschoenen van slijt-vast materiaal.
5 Motorzeis klaarmaken voor gebruik
5.1 Motorzeis op het gebruik voorbereiden
Voorafgaand aan de werkzaamheden moeten altijd de volgende stappen worden gezet:
- Zorg ervoor dat de volgende componenten zich in een veilige toestand bevinden:
- Motorzeis, 14.6.1.
- Beschermkap, 4.6.2.
- Maaikop, 4.6.3 of metalen snijgarnituur, 4.6.4.
- Accu zoals in de handleiding accu STIHL AR of zoals in de handleiding "heup-tasje AP met aansluitkabel" staat beschreven.
▶ De accu zo controleren als in de handleiding accu STIHL AR of in de handleiding "heup-tasje AP met aansluitkabel" staat beschreven.
▶ De accu volledig laden, zoals in de handleiding van de acculader STIHL AL 101, 300, 500 staat beschreven.
▶ Motorzeis reinigen, 15.1.
▶ Beugelhandgreep monteren, 16.1. - Combinatie van snijgarnituur, beschermkap en draagsysteem selecteren, 120.
▶ Beschermkap monteren, 6.3.1.
▶ Als er een universele beschermkap samen met een maaikop wordt gebruikt: het schort en afkortmes monteren, 06.4.1.
- Als er een metalen snijgarnituur is gemon-
teerd: de beugelhandgreep met loopbegrenzer
monteren, 6.2.
- Maaikop of metalen snijgarnituur monteren, 6.5.1 of 6.6.1.
Accu STIHL AR, draagsysteem of "heup-tasje AP met aansluitkabel" omgespen en afstellen, 17.
▶ Motorzeis uitbalanceren, 7.4.
▶ Beugelhandgreep afstellen, 17.5.
▶ Bedieningselementen controleren, 10.1.
- Als deze handelingen niet kunnen worden uitgevoerd: gebruik de motorzeis niet en neem contact op met een STIHL dealer.
6 Motorzeis monteren
6.1 Beugelhandgreep monteren
▶ Motorzeis uitschakelen en de stekker van de aansluitkabel uit de bus trekken.


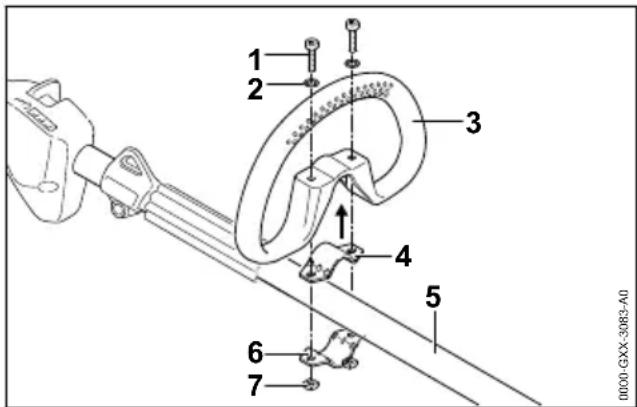

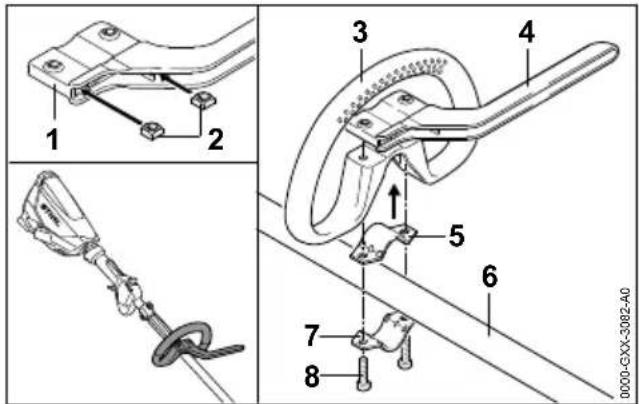

1 2 3 4 5 6 7 0000-GXX-3083-A0- Klembeugel (4) in de beugelhandgreep (3) plaatsen.
- Beugelhandgreep (3) samen met de klembeugel (4) op de steel/maaiboom (5) plaatsen.
▶ Ringen (2) op de bouten (1) plaatsen. - Klembeugel (6) tegen de steel/maaiboom (5) drukken.
- Bouten (1) door de boringen in de beugel-handgreep (3) en in de klembeugels (4 en 6) steken.
▶ Moeren (7) aanbrengen en vastdraaien.
6.2 Beugelhandgreep met loopbegrenzer monteren
▶ Motorzeis uitschakelen en de stekker van de aansluitkabel uit de bus trekken.
▶ Moeren (2) zo in de loopbegrenzer (1) steken, dat de boringen in lijn liggen.
- Klembeugel (5) in de beugelhandgreep (3) plaatsen.
- Beugelhandgreep (3) samen met de klembeugel (5) en de loopbegrenzer (4) op de steel/maaiboom (6) plaatsen.
- Klembeugel (7) tegen de steel/maaiboom (6) drukken.
▶ Bouten (8) aanbrengen en vastdraaien.
6.3 Beschermkap aanbrengen en verwijderen
- Motorzeis uitschakelen en de stekker van de aansluitkabel uit de bus trekken.


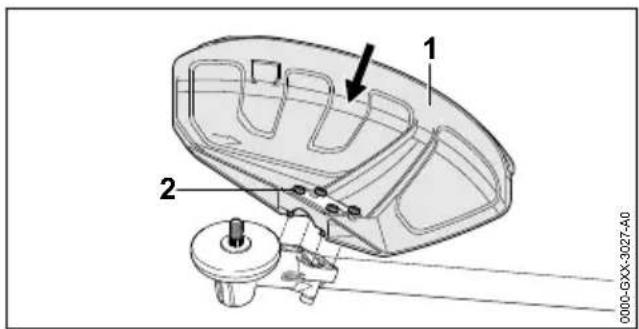

1 2 0000-GXX-3027-40▶ Beschermkap (1) tot aan de aanslag in de geleidingen van het aandrijfkophuis schuiven.
▶ Bouten (2) aanbrengen en vastdraaien.

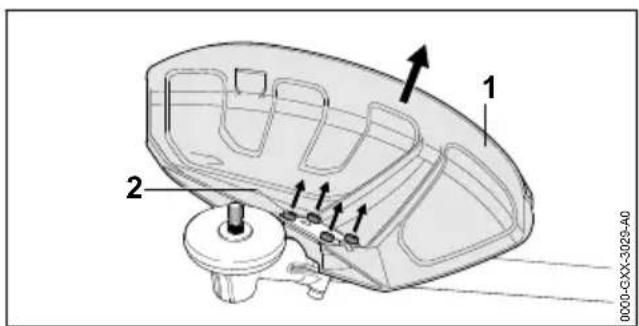

6.3.2 Beschermkap uitbouwen
- Motorzeis uitschakelen en de stekker van de aansluitkabel uit de bus trekken.
6.4 Schort monteren en uitbouwen
6.4.1 Schort monteren
▶ Motorzeis uitschakelen en de stekker van de aansluitkabel uit de bus trekken.
- Afkortmes (3) in de geleidegroef van het schort (2) schuiven.
▶ Bout (4) aanbrengen en vastdraaien.
6.4.2 Schort verwijderen
▶ Motorzeis uitschakelen en de stekker van de aansluitkabel uit de bus trekken.


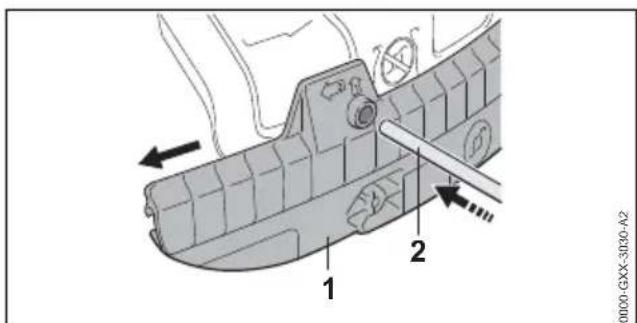

0000-GXX-3030-A2 1 2▶ Blokkeerpen (2) in de boring van het schort (1) steken.
▶ Schort (1) met de blokkeerpen (2) lostrekken.
Het afkortmes bij de schort (1) hoeft niet weer te worden uitgebouwd.
6.5 Maaikop aanbrengen en verwijderen
6.5.1 Maaikop monteren
▶ Motorzeis uitschakelen en de stekker van de aansluitkabel uit de bus trekken.

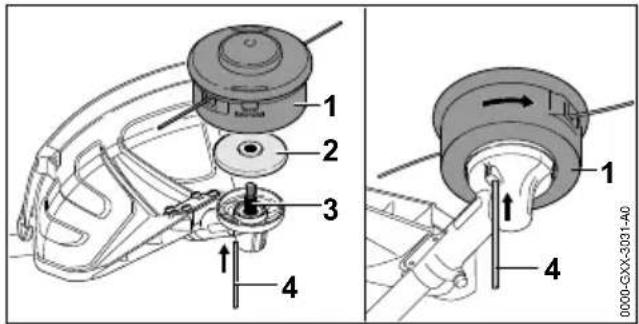

- Drukschotel (2) zo op de as (3) leggen, dat de kleinere diameter naar boven is gericht.
- Maaikop (1) op de as (3) plaatsen en met de hand linksom draaien.
▶ Blokkeerpen (4) tot aan de aanslag in de boring drukken en ingedrukt houden. - Maaikop (1) zo lang linksom draaien, tot de blokkeerpen (4) aangrijpt.
De as (3) is geblokkeerd.
▶ Maaikop (1) met de hand vastdraaien.
▶ Blokkeerpen (4) lostrekken.
6.5.2 Maaikop verwijderen
- Motorzeis uitschakelen en de stekker van de aansluitkabel uit de bus trekken.
- De blokkeerpen tot aan de aanslag in de boring drukken en ingedrukt houden.
- De maaikop zo ver verdraaien, tot de blokkeerpen aangrijpt.
De as is geblokkeerd.
▶ De maaikop rechtsom losschroeven.
▶ Drukschotel wegnemen.
▶ Blokkeerpen uit de boring trekken.
6.6 Metalen snijgarnituur aanbren-gen en verwijderen
6.6.1 Metalen snijgarnituur monteren
- Motorzeis uitschakelen en de stekker van de aansluitkabel uit de bus trekken.


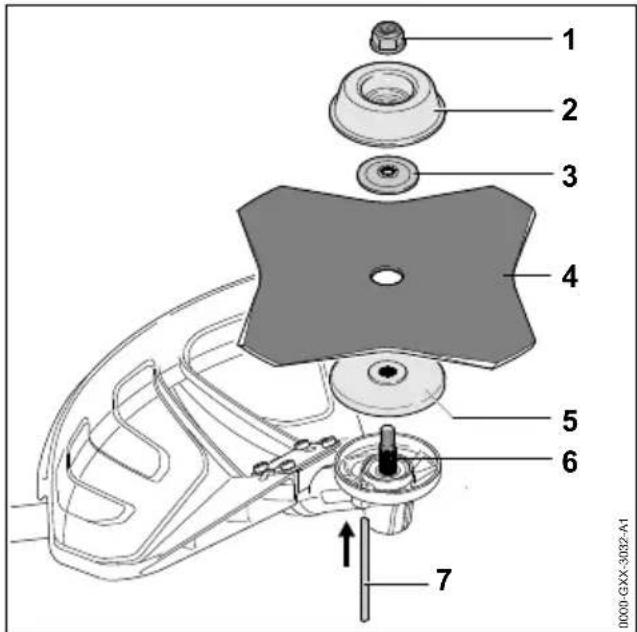

1 2 3 4 5 6 7 0000-GXX-3032-A1▶ Drukschotel (5) zo op de as (6) plaatsen, dat de kleinere diameter naar boven is gericht.
▶ Metalen snijgarnituur (4) op de drukschotel (5) plaatsen. Als er een cirkelzaagblad of een grassnijblad met meer dan 4 snijkanten wordt gebruikt: de snijkanten zo uitlijnen dat deze in dezelfde richting wijzen als de pijl voor de draairichting op de beschermkap.
▶ Drukring (3) zo op het metalen snijgarnituur (4) plaatsen, dat de bolling naar boven is gericht.
- Draaischotel (2) zo op de drukring (3) plaatsen, dat de gesloten zijde naar boven is gericht.
▶ Blokkeerpen (7) tot aan de aanslag in de boring drukken en ingedrukt houden.
▶ Metalen snijgarnituur (4) zo ver linksom draaien, tot de blokkeerpen (7) aangrijpt. De as (6) is geblokkeerd.
▶ Moer (1) linksom op de as draaien en vast-draaien.
▶ Blokkeerpen (7) uit de boring trekken.
6.6.2 Metalen snijgarnituur demonteren
▶ Motorzeis uitschakelen en de stekker van de aansluitkabel uit de bus trekken.
- De blokkeerpen tot aan de aanslag in de boring drukken en ingedrukt houden.
- Het metalen snijgarnituur zo ver rechtsom draaien, tot de blokkeerpen aangrijpt. De as is geblokkeerd.
▶ De moer rechtsom losdraaien.
- Draaischotel, drukring, metalen snijgarnituur en drukschotel wegnemen.
▶ Blokkeerpen uit de boring trekken.
7 Motorzeis voor de gebruiker instellen
7.1 Gebruik met accu STIHL AR
7.1.1 Aansluitkabel aanbrengen en afstellen
De aansluitkabel kan, afhankelijk van de lichaamsgrootte van de gebruiker en het gebruik worden aangebracht en afgesteld.


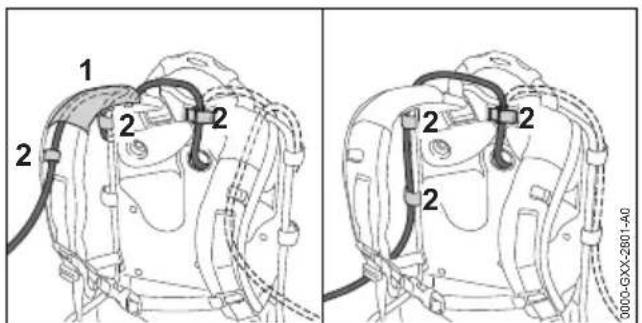

1 2 2 2 2 2 2 0000-GXX-2801-A0De aansluitkabel kan door de hoes (1) op het draagstel en de gespen (2) of aan de zijkant tegen de rugplaat met de gespen (2) worden bevestigd.


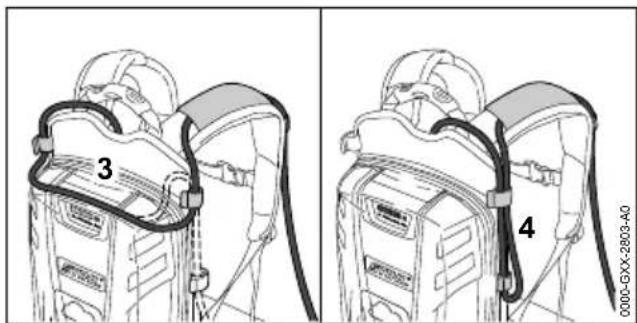

3 4 0000-GXX-2803-A0De lengte van de aansluitkabel kan via een lus op de rugplaat (3) of een lus aan de zijkant (4) worden afgesteld.
- De aansluitkabel zo aanbrengen dat deze zo kort mogelijk is en bij de werkzaamheden niet hindert.
7.1.2 Draagsysteem omdoen en afstellen
▶ De accu op de rug plaatsen.
- De sluiting (1) van de borstgordel dichtdrukken.
▶ De gordel spannen tot de heupgordel op de heup en het rugkussen tegen de rug ligt.
▶ De uiteinden van de heupgordel door het oog (3) steken.
- Het stootkussen zo bevestigen als in het bijlageblad van het stootkussen staat beschreven.
7.2 Gebruik met draagsysteem
7.2.1 Aansluitkabel aanbrengen en afstellen
De aansluitkabel kan, afhankelijk van de lichaamsgrootte van de gebruiker en het gebruik worden aangebracht en afgesteld.


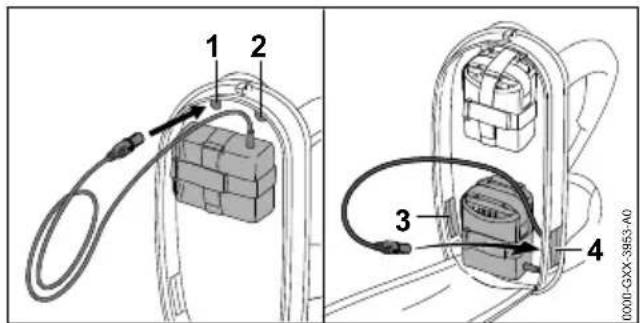

1 2 3 4 0000-GXX-3853-A0De aansluitkabel kan door de volgende open-ningen worden gestoken:
– de bovenste opening links (1)
– de bovenste opening rechts (2)
– de onderste opening links (3)
– de onderste opening rechts (4)


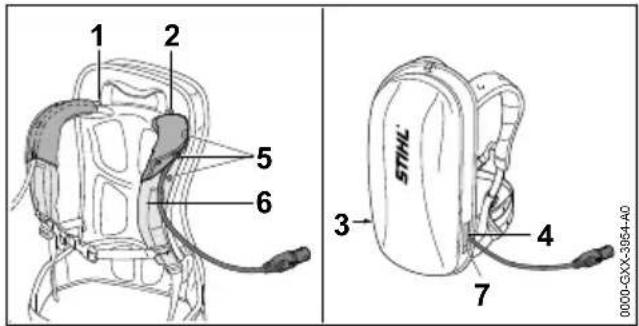

1 2 5 6 3 STIHL 4 7 0000-GXX-3054-A0▶ Als de aansluitkabel door de bovenste opening links (1) of de bovenste opening rechts (2) wordt gestoken:
▶ Drukknoppen (5) lossen.
- De aansluitkabel over de schouderriem (6) geleiden.
▶ Drukknoppen (5) dichtdrukken.
▶ Als de aansluitkabel door de onderste opening links (3) of de onderste opening rechts (4) wordt gestoken: de gebruikte opening (3 of 4) met klittenbandsluiting (7) afsluiten.
- De aansluitkabel zo aanbrengen dat deze zo kort mogelijk is en bij de werkzaamheden niet hindert.
7.2.2 Draagsysteem omdoen en afstellen
▶ De accu op de rug plaatsen.


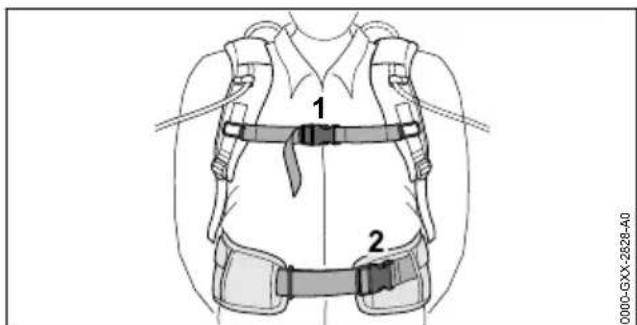

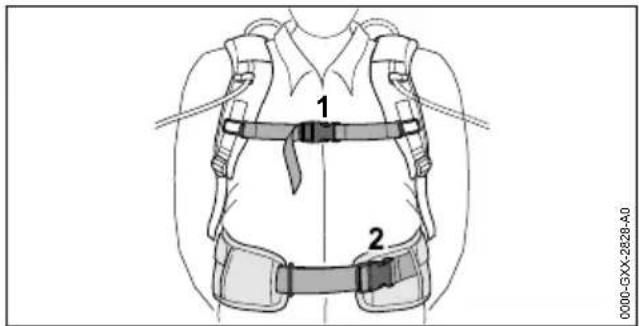

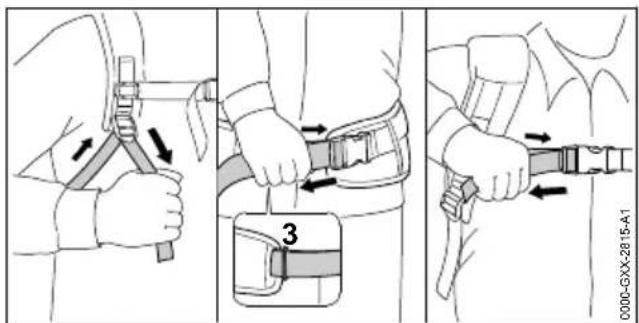

1 2 0000-GXX-2828-A0- De sluiting (2) van de heupgordel dichtdrukken.
- De sluiting (1) van de borstgordel dichtdrukken.

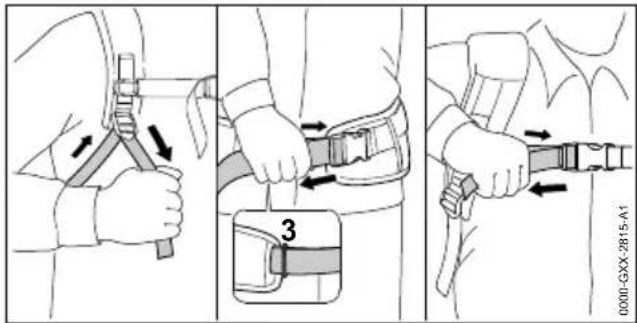

- De gordel spannen tot de heupgordel op de heup en het rugkussen tegen de rug ligt.
- De uiteinden van de heupgordel door het oog (3) steken.
- Het stootkussen zo bevestigen als in het bijlageblad van het stootkussen staat beschreven.


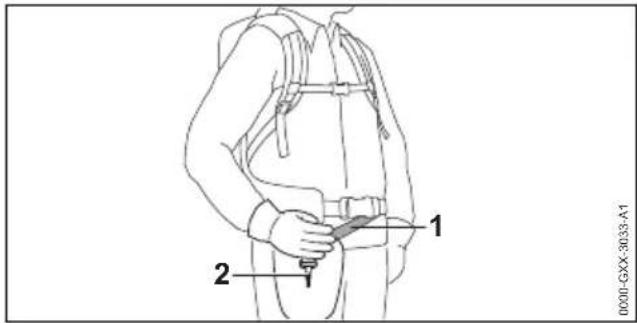

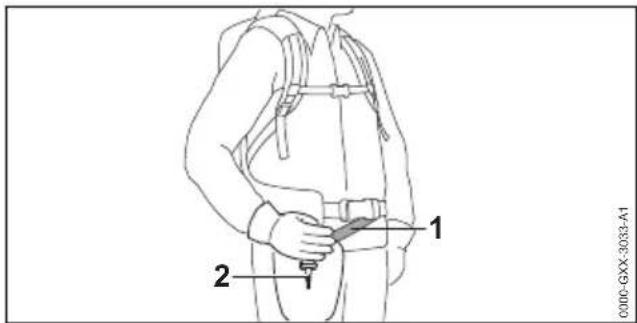

0000-GXX-3033-A1 1 2- De draagriem (1) zo afstellen dat de karabijn-haak (2) ongeveer een handbreedte onder de rechterheup ligt.
7.3 Gebruik met "heuptasje AP met aansluitkabel"
7.3.1 "Heuptasje AP met aansluitkabel" monteren


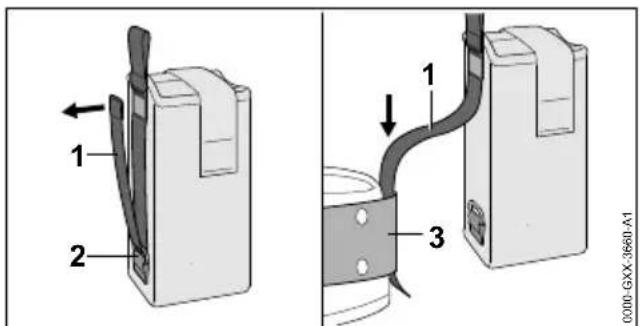

1 2 1 3 0200-GXX-3660-A1▶ De klittenbandsluiting op de riem (1) openen en de riem (1) uit het oog (2) trekken.
▶ Riem (1) door de gordel (3) steken.


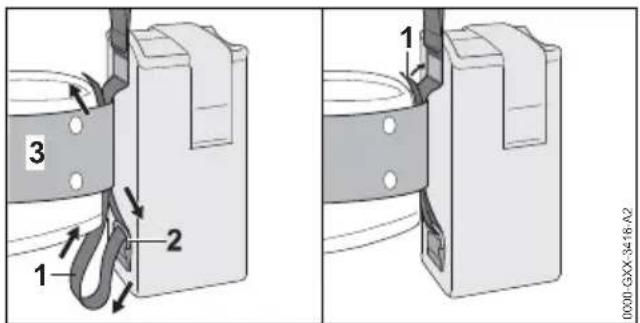

1 2 3 1 0000-GXX-3416-A2▶ Riem (1) door het oog (2) en de gordel (3) terug geleiden.
- Klittenbandsluiting op de riem (1) sluiten.


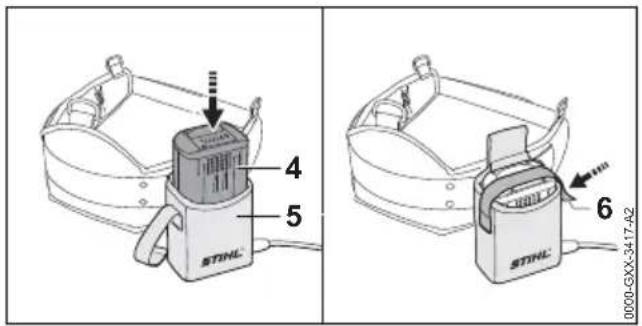

4 5 STIHL 6 0000-GXX-34.17-A2- Accu (4) tot aan de aanslag in het heuptasje (5) drukken.
Er klinkt een kort signaal.
▶ Accu (4) met de klittenbandsluiting (6) borgen.
7.3.2 Aansluitkabel afstellen
De aansluitkabel kan, afhankelijk van de lichaamsgrootte van de gebruiker en het gebruik worden afgesteld.


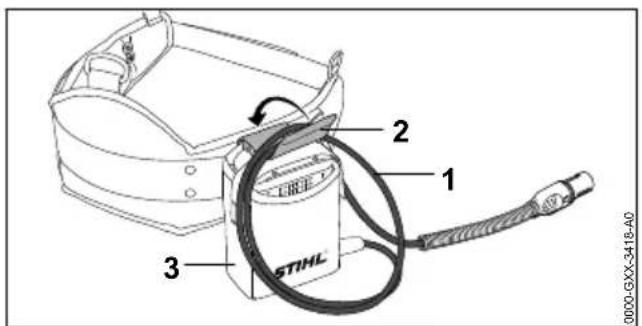

STIHL 1 2 3 0000-GXX-3418-A0De lengte van de aansluitkabel kan via een lus (1) worden afgesteld en met de gesp (2) aan het heuptasje (3) worden bevestigd.
- De aansluitkabel zo aanbrengen dat deze zo kort mogelijk is en bij de werkzaamheden niet hindert.
7.3.3 Draagsysteem omdoen en afstellen


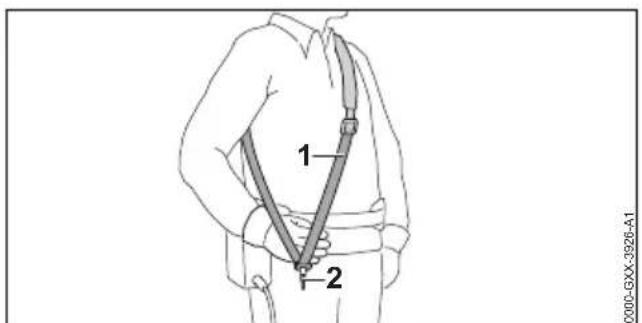

1 2 0000-GXX-3926-A1▶ Enkele schouderriem (1) omdoen.
- De enkele schouderriem (1) zo afstellen dat de karabijnhaak (2) ongeveer een handbreedte onder de rechterheup ligt.
7.4 Motorzeis uitbalanceren

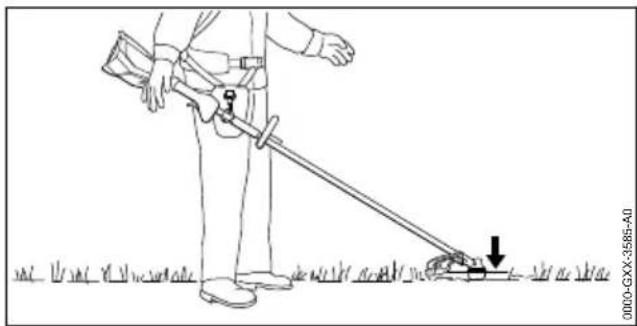

Het snijgarnituur moet net de grond raken.
▶ Motorzeis uitschakelen en de stekker van de aansluitkabel uit de bus trekken.


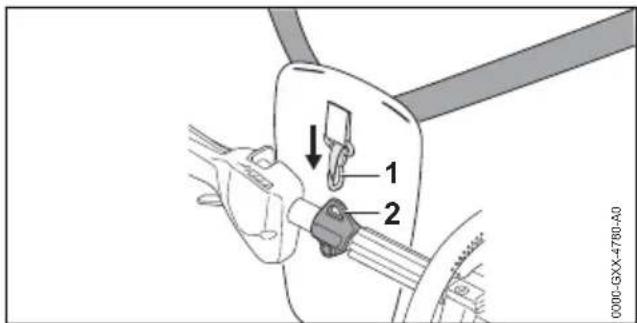

1 2 0000-GXX-4780-A0- Draagoog (2) vasthaken in de karabijn-haak (1).
▶ De motorzeis laten uitpendelen. - Als de stand van het snijgarnituur in uitgepen-delde staat moet worden aangepast:


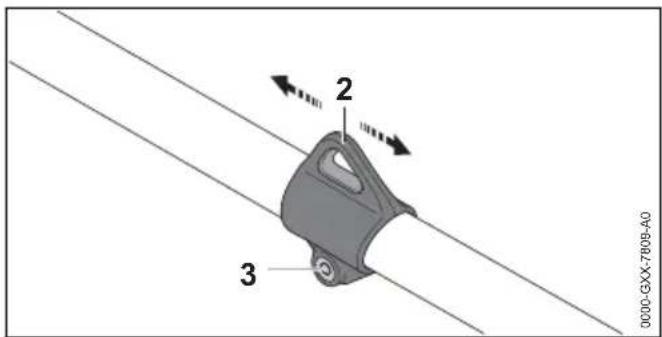

2 3 0000-GX-7809-A0▶ Bout (3) losdraaien.
- Draagoog (2) zodanig op de steel/maaiboom verschuiven dat de juiste stand wordt bereikt in de uitgependelde staat.
▶ Bout (3) vastdraaien.
7.5 Beugelhandgreep uitlijnen en afstellen
De beugelhandgreep kan, afhankelijk van het gebruik en de lichaamslengte van de gebruiker, in verschillende standen worden afgesteld.
▶ Motorzeis uitschakelen en de stekker van de aansluitkabel uit de bus trekken.


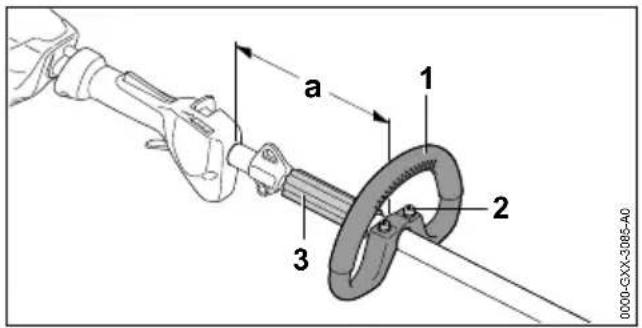

a 1 2 3 0000-GXX-3085-A0▶ Bouten (2) losdraaien.
- Beugelhandgreep (1) zo in de gewenste stand verschuiven, dat aan de volgende voorwaarden wordt voldaan:
- De afstandhouder (3) past tussen de beugelhandgreep (1) en het draagoog.
- Als er een maaikop wordt gebruikt: a = maximaal 30 cm
- Als er een metalen snijgarnituur wordt gebruikt: a = maximaal 25 cm
▶ Bouten (2) zo vast aandraaien, dat de beugel-handgreep (1) niet meer op de steel/maai-boom kan worden verdraaid.
8 De stekker van de aansluit-kabel erin steken en eruit trekken
8.1 Stekker van de aansluitkabel aansluiten
▶ Stekker (2) van de aansluitkabel in de bus (1) steken.
De stekker (2) van de aansluitkabel klikt vast.
8.2 Stekker van de aansluitkabel lostrekken
▶ Stekker (2) van de aansluitkabel uit de bus (1) trekken.
9 Motorzeis inschakelen en uitschakelen
9.1 Motorzeis inschakelen
▶ Motorzeis met de rechterhand op de bedieningshandgreep zo vasthouden dat de duim om de bedieningshandgreep valt.
▶ Motorzeis met de linkerhand op de beugel-handgreep zo vasthouden dat de duim om de beugelhandgreep valt.


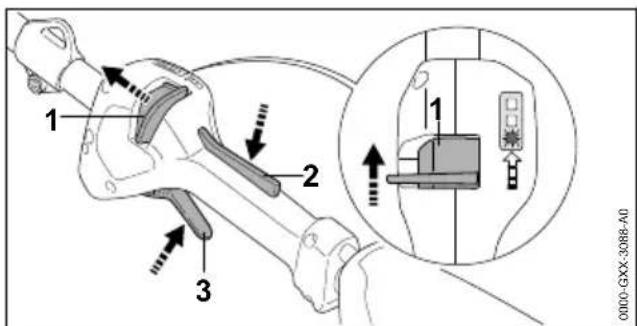

1 2 3 1 0000-GXX-3088-A0- Deblokkeringsschuif (1) met de duim in de richting van de beugelhandgreep schuiven en vasthouden.
▶ Schakelhendelblokkering (2) met de hand indrukken en ingedrukt houden.
De deblokkeringsschuif (1) kan worden losgelaten
- Schakelhendel (3) met de wijsvinger indrukken en ingedrukt houden.
Het toerental van de motorzeis loopt op en het snijgarnituur gaat draaien.
Hoe verder de schakelhendel (3) wordt ingedrukt, des te sneller draait het snijgarnituur.
De motorzeis herkent het gemonteerde snijgarnituur en past het correcte max.toerental automatisch hierop aan.
9.2 Motorzeis uitschakelen
- Schakelhendel en schakelhendelblokkering loslaten.
- Wachten tot het snijgarnituur niet meer draait.
▶ Als het snijgarnituur blijft draaien: de stekker van de aansluitkabel uit de bus trekken en contact opnemen met een STIHL dealer. De motorzeis is defect.
10 Motorzeis controleren
10.1 Bedieningselementen controle- ren
Deblokkeringsschuif, schakelhendelblokkering en schakelhendel
- Stekker van de aansluitkabel uit de bus trekken.
▶ Probeer de schakelhendel in te drukken, zonder de deblokkeringsschuif en de schakelhendelblokkering in te drukken. - Als de schakelhendel kan worden ingedrukt: de motorzeis niet gebruiken en contact opnemen met een STIHL dealer. De deblokkeringsschuif of de schakelhendelblokkering zijn defect.
- Deblokkeringschuif in de richting van de beugelhandgreep schuiven en vasthouden.
- Schakelhendelblokkering indrukken en ingedrukt houden.
▶ Schakelhendel indrukken. - Schakelhendel en schakelhendelblokkering loslaten.
- Als de schakelhendel, de schakelhendelblokkering of de deblokkeringsschuif moeilijk bewegen of niet terugkeren in de uitgangsstand: de motorzeis niet gebruiken en contact opnemen met een STIHL dealer. De schakelhendel, de schakelhendelblokkering of de deblokkeringsschuif is defect.
Motorzeis inschakelen
- De stekker van de aansluitkabel aansluiten.
▶ Deblokkeringschuif in de richting van de beugelhandgreep schuiven en vasthouden. - Schakelhendelblokkering indrukken en ingedrukt houden.
- Schakelhendel indrukken en ingedrukt houden.
Het snijgarnituur draait.
▶ Als 3 leds rood knipperen: de stekker van de aansluitkabel uit de bus trekken en contact opnemen met een STIHL dealer. In de motorzeis zit een storing. - Schakelhendel en schakelhendelblokkering loslaten.
Het snijgarnituur draait niet meer.
▶ Als het snijgarnituur blijft draaien: de stekker van de aansluitkabel uit de bus trekken en contact opnemen met een STIHL dealer. De motorzeis is defect.
11 Met de motorzeis werken
11.1 Motorzeis vasthouden en han- teren


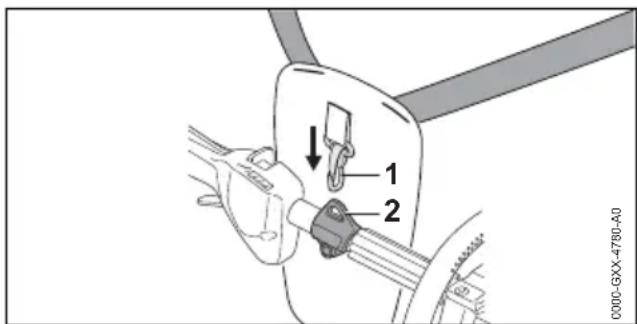

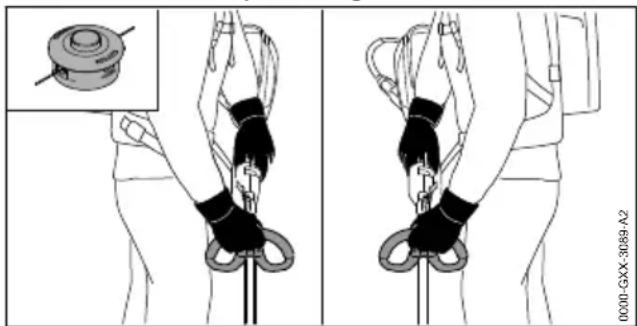

1 2 0000-GX-4780-A0▶ Draagoog (2) vasthaken in de karabijnhaak (1)
Als er een maaikop wordt gebruikt:
▶ Motorzeis met één hand op de bedienings-handgreep zo vasthouden dat de duim om de bedieningshandgreep valt.
▶ Motorzeis met de andere hand op de beugelhandgreep zo vasthouden dat de duim om de beugelhandgreep valt.
Als er een metalen snijgarnituur wordt gebruikt:
▶ Motorzeis met de rechterhand op de bedieningshandgreep zo vasthouden dat de duim om de bedieningshandgreep valt.
▶ Motorzeis met de linkerhand op de beugel-handgreep zo vasthouden dat de duim om de beugelhandgreep valt.
12 Na de werkzaamheden Nederlands
11.2 Vermogenstrap instellen
Afhankelijk van het gebruik, kunnen 3 vermogenstrappen worden ingesteld. De leds geven de ingestelde vermogenstrap weer. Hoe hoger de vermogenstrap, des te sneller kan het snijgarnituur draaien.
De ingestelde vermogenstrap beïnvloedt de werktijd van de accu. Hoe lager de vermogens- trap, des te langer is de werktijd van de accu.


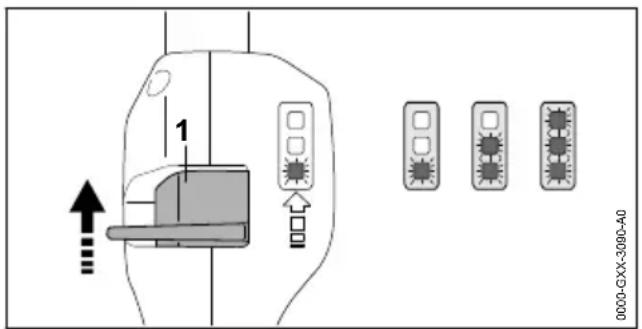

1 0000-GXX-3090-A0- Deblokkeringsschuif (1) met de duim in de richting van de beugelhandgreep schuiven en vasthouden. De leds geven de ingestelde vermogenstrap weer.
- Deblokkeringsschuif (1) naar voren drukken, even vasthouden en weer terug laten veren. De volgende vermogenstrap is ingesteld. Na de derde vermogenstrap volgt weer de eerste vermogenstrap.
▶ Deblokkeringsschuif (1) zo vaak naar voren drukken en laten terugveren, tot de gewenste vermogenstrap is ingesteld.
11.3 Maaien
De afstand van het snijgarnituur ten opzichte van de grond bepaalt de maaihoogte.


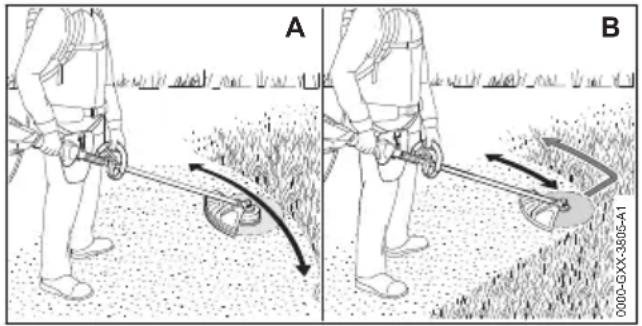

A B 0000-GXX-3805-A1Maaien met maaikop (A)
- De motorzeis gelijkmatig heen en weer bewegen.
- Loop langzaam en gecontroleerd in voorwaartse richting.
Maaien met een grassnijblad of een slagmes (B)
- Met het linkerdeel van het metalen snijgarnituur maaien.
- Loop langzaam en gecontroleerd in voorwaartse richting.
11.4 Maaidraad bijstellen
11.4.1 Maaidraden op de maaikoppen Auto-Cut bijstellen
▶ Met de draaiende maaikop even de grond aantippen. De maaidraad wordt circa 30 mm langer. Het afkortmes in de beschermkap kort de maaidraad automatisch op de juiste lengte af.


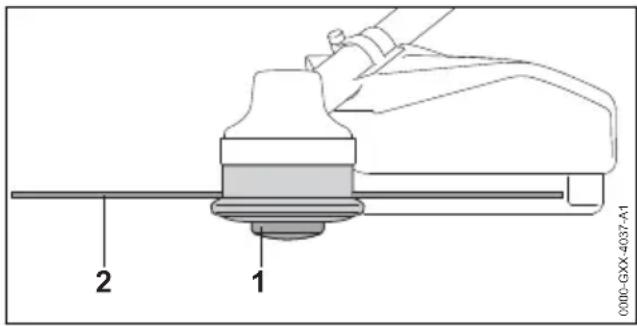

0000-GXX-4037-A1 1 2Als de maaidraden korter dan 25 mm zijn, kunnen deze niet automatisch worden bijgesteld.
- Motorzeis uitschakelen en de stekker van de aansluitkabel uit de bus trekken.
- Spoelelement (1) in de maaikop drukken en aangedrukt houden.
▶ De maaidraden (2) er met de hand uittrekken. - Als de maaidraden (2) niet meer kunnen worden uitgetrokken: spoelelement (1) of de maaidraden (2) vervangen.
Het spoelelement is leeg.
11.4.2 Maaidraden van de maakoppen SuperCut bijstellen
De maaidraden worden automatisch bijgesteld. Het afkortmes in de beschermkap kort de maaidraden automatisch op de juiste lengte af.
Als de maaidraden korter dan 40 mm zijn, kunnen deze niet automatisch worden bijgesteld.
▶ Motorzeis uitschakelen en de stekker van de aansluitkabel uit de bus trekken.
- De maaidraden er met de hand uittrekken.
- Als de maaidraden niet meer naar buiten kunnen worden getrokken: maaidraden vervangen.
Het spoelelement is leeg.
12 Na de werkzaamheden
12.1 Na het werk
▶ Motorzeis uitschakelen en de stekker van de aansluitkabel uit de bus trekken.
Nederlands 13 Vervoeren
- Als de motorzeis nat is: de motorzeis laten drogen.
▶ Motorzeis reinigen.
▶ Beschermkap reinigen.
▶ Snijgarnituur reinigen.
▶ Als er een metalen snijgarnituur is gemonteerd: de passende transportbeschermkap monteren.
13 Vervoeren
13.1 Motorzeis vervoeren
▶ Motorzeis uitschakelen en de stekker van de aansluitkabel uit de bus trekken.
- Als er een metalen snijgarnituur is gemonteerd: de passende transportbeschermkap monteren.
Motorzeis dragen
▶ Motorzeis met één hand zo op de steel/maai-boom dragen, dat het snijgarnituur naar ach- teren is gericht en de motorzeis in balans is.
Motorzeis in een voertuig vervoeren
- De motorzeis zo borgen dat deze niet kan kantelen en verschuiven.
14 Opslaan
14.1 Motorzeis opslaan
▶ Motorzeis uitschakelen en de stekker van de aansluitkabel uit de bus trekken.
- Als er een metalen snijgarnituur is gemonteerd: de passende transportbeschermkap monteren.
- De motorzeis zo opslaan dat aan de volgende voorwaarden wordt voldaan:
- De motorzeis bevindt zich buiten het bereik van kinderen.
- De motorzeis is schoon en droog.
- Als de motorzeis langer dan 3 maanden wordt opgeslagen: het snijgarnituur uitbouwen.
15 Reinigen
15.1 Motorzeis reinigen
- Motorzeis uitschakelen en de stekker van de aansluitkabel uit de bus trekken.
▶ Motorzeis met een vochtige doek reinigen.
▶ Reinig de ventilatiesleuven met een kwast.
15.2 Beschermkap en snijgarnituur reinigen
▶ Motorzeis uitschakelen en de stekker van de aansluitkabel uit de bus trekken.
- Beschermkap en snijgarnituur met een vochtige doek of een zachte borstel reinigen.
16 Onderhoud
16.1 Onderhoudsintervallen
Onderhoudsintervallen zijn afhankelijk van de omgevings- en werkomstandigheden.
STIHL adviseert de volgende onderhoudsintervallen:
Elke 50 bedrijfsuren
▶ Aandrijfmechanisme smeren.
Jaarlijks
▶ Motorzeis door een STIHL dealer laten controleren.
16.2 Aandrijfmechanisme smeren


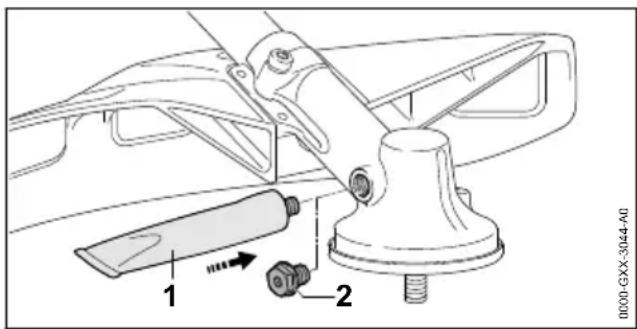

0000-GXX-3044-A0 1 2▶ Afsluitplug (2) losdraaien.
- Als er geen vet op de afsluitplug (2) zichtbaar is:
▶ Tube "STIHL tandwielvet" (1) hierin schroeven.
- 5 g STIHL tandwielvet in het huis van het aandrijfmechanisme drukken.
▶ Tube "STIHL tandwielvet" (1) losschroeven.
- Afsluitplug (2) aanbrengen en vastdraaien.
▶ De motorzeis 1 minuut inschakelen.
Het STIHL tandwielvet wordt gelijkmatig verdeeld.
16.3 Metalen snijgarnituur aanscherpen/slijpen en balanceren
Het vraagt veel oefening om een metalen snijgarnituur correct aan te scherpen/slijpen en te balanceren.
STIHL adviseert, metalen snijgarnituren door een STIHL dealer te laten aanscherpen/slijpen en balanceren.
▶ Metalen snijgarnituur zo aanscherpen/slijpen, als in de handleiding en verpakking van het gebruikte snijgarnituur staat beschreven.
17 Repareren
niet gebruiken en contact opnemen met een STIHL dealer.
17.1 Motorzeis en snijgarnituur repareren
De gebruiker kan de motorzeis en het snijgarnituur niet zelf repareren.
▶ Als de motorzeis of het snijgarnituur is beschadigd: de motorzeis of het snijgarnituur
18 Storingen opheffen
18.1 Storingen in de motorzeis en de accu opheffen
| Storing Leds op de accu | Oorzaak Oplossing | |
| De motorzeis loopt bij het inschakelen niet aan. | 1 led knippert groen. | De laadtoestand van de accu is te laag. |
| 1 led brandt rood. | De accu is te warm of te koud. | |
| 3 leds knippe-ren rood. | In de motorzeis zit een storing. | |
| 3 leds branden rood. | De motorzeis is te warm. | |
| 4 leds knippe-ren rood. | In de accu zit een storing. | |
| De elektrische | aans-luiting tussen de motorzeis en de accu is onderbroken. | |
| De motorzeis of | de accu zijn vochtig. | |
| De motorzeis schakelt tijdens het gebruik uit. | 3 leds branden rood. | De motorzeis is te warm. |
| Er is sprake van een | elektrische storing. | De stekker van de aansluitkabel uit de bus trekken en hier opnieuw insteken.Als de motorzeis nog steeds tijdens het gebruik uitschakelt: De contactvlakken van de aansluitkabel reinigen zoals in de handleiding accu STIHL AR of "heup-tasje AP met aansluitkabel" staat beschreven.Motorzeis inschakelen. |
| De werktijd van de motorzeis is te kort. | De accu is niet volle-dig geladen. | ► De accu volledig laden, zoals in de gebruiksaanwijzing van de acculader STIHL AL 101, 300, 500 staat beschre-ven. |
| De levensduur van de accu is overschreden. | ► Vervang de accu. |
• STIHL AP samen met "heuptasje AP met aansluitkabel"
- Gewicht zonder accu, snijgarnituur en beschermkap: 3,9 kg
– Lengte zonder snijgarnituur: 1750 mm
De werktijd staat onder www.stihl.com/battery-life weergegeven.
19.2 Geluids- en trillingswaarden
De K-waarde voor het geluidsdrukniveau bedraagt 2 dB(A). De K-waarde voor het geluidsvermogenniveau bedraagt 2 dB(A). De K-waarde voor de trillingswaarden bedraagt 2 m/s ^2 .
STIHL adviseert een gehoorbeschermer te dragen.
Gebruik met een maaikop behalve PolyCut 28-2
– Geluiddrukniveau L_pA gemeten volgens
EN 50636-2-91: 83 dB(A)
- Geluidvermogensniveau L_wA gemeten volgens EN 50636-2-91: 94 dB(A)
- Trillingswaarde a_hv gemeten volgens EN 50636-2-91
- Bedieningshandgreep: 3,3m / s^2
– Beugelhandgreep: 3,5 m/s ^2
Gebruik met een maaikop PolyCut 28-2
– Geluiddrukniveau L_pA gemeten volgens
EN 50636-2-91: 84 dB(A)
- Geluidvermogensniveau L_wA gemeten volgens EN 50636-2-91: 97 dB(A)
- Trillingswaarde a_hv gemeten volgens EN 50636-2-91
- Bedieningshandgreep: 3,3 m/s ^2
- Beugelhandgreep: 3,5 m/s ^2
Gebruik met een metalen snijgarnituur
- Geluiddrukniveau L pA gemeten volgens
EN 50636-2-91: 82 dB(A)
– Geluidvermogensniveau LwA gemeten volgens EN 50636-2-91: 94 dB(A) - Trillingswaarde a_hv gemeten volgens EN 50636-2-91
- Bedieningshandgreep: 2,9 m/s ^2
– Beugelhandgreep: 3,7 m/s ^2
De aangeven trillingswaarden zijn volgens een gestandaardiseerde testprocedure gemeten en kunnen ter vergelijking van elektrische apparaten worden geraadpleegd. De daadwerkelijk optredende trillingswaarden kunnen afhankelijk van de manier van gebruik afwijken van de aangegeven waarden. De aangegeven trillingswaarden kunnen worden gebruikt voor een eerste inschatting van de trillingsbelasting. De daadwerkelijke trillingsbelasting moet worden ingeschat. Daarbij kan ook rekening worden gehouden met de tijden waarop het elektrische apparaat is uitgeschakeld en die waarin het weliswaar is ingeschakeld, maar zonder belasting draait.
Informatie over het voldoen aan de EG-richtlijn 2002/44/EG inzake trillingen is op www.stihl.com/vib aangegeven.
19.3 REACH
REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicaliën.
Informatie met betrekking tot het voldoen aan het REACH-voorschrift is onder www.stihl.com/reach weergegeven.
20 Combinaties van snijgarnituren, beschermkappen en draag-systemen
20.1 Combinaties van snijgarnituren, beschermkappen en draagsystemen
| Snijgarnituur Beschermkap loopbegrenzer Draagsysteem | |||
| – PolyCut 28-2Maaikop met maaidraden "rond, stil" met diameter 2,4 mm:– Maaikop AutoCut 25-2– Maaikop AutoCut C 26-2– Maaikop SuperCut 20-2– Maaikop DuroCut 20-2– Maaikop TrimCut 31-2– Maaikop FixCut 31-2Maaikop met maaidraden "rond, stil" met diameter 2,7 mm:– Maaikop AutoCut 36-2 | – Beschermkap voor maaikoppen– Universele beschermkap samen met het schort en het afkortmes | – Als optie | – Accu STIHL AR, als optie samen met het stootkussen– Accuriem met aangebouwd "heuptasje AP met aansluit-kabel" samen met enkele schouderriem– Accuriem met draagriem en aangebouwd "heuptasje AP met aansluitkabel" samen met het stootkussen– Draagsysteem met ingebouwd "heuptasje AP met aansluitkabel", als optie samen met het stootkussen |
| – Grassnijblad 230-2 (∅ 230 mm)– Grassnijblad 230-4 (∅ 230 mm)– Grassnijblad 230-8 (∅ 230 mm)– Grassnijblad 250-32 (∅ 250 mm)– Grassnijblad 260-2 (∅ 260 mm) | – Universele beschermkap zonder schort | – Voorgeschreven | – Accu STIHL AR samen met het stootkussen– Accuriem met aangebouwd "heuptasje AP met aansluit-kabel" samen met enkele schouderriem– Accuriem met draagriem en aangebouwd "heuptasje AP met aansluitkabel" samen met het stootkussen– Draagsysteem met ingebouwd "heuptasje AP met aansluitkabel" samen met het stootkussen |
| – Slagmes 250-3 (∅ 250 mm) | |||
Beschrijving van het draagsysteem
Accu STIHL AR samen met het stoot-kussen
Accuriem met aangebouwd "heuptasje AP met aansluitkabel" samen met enkele schouderriem
Accuriem met draagriem en aangebouwd "heuptasje AP met aansluitkabel" samen met het stootkussen
Draagsysteem met ingebouwd "heup-tasje AP met aansluitkabel" samen met het stootkussen
21 Onderdelen en toebehoren
21.1 Onderdelen en toebehoren
STIHL G1a
Deze symbolen kenmerken de originele STIHL onderdelen en het originele STIHL toebehoren.
STIHL adviseert alleen originele STIHL onderde- len en origineel STIHL toebehoren te gebruiken.
Reserveonderdelen en toebehoren van andere fabrikanten kunnen door STIHL wat betreft betrouwbaarheid, veiligheid en geschiktheid ondanks continue marktobservatie niet worden
Nederlands 22 Milieuverantwoord afvoeren
beoordeeld en STIHL kan ook niet borg staan voor het gebruik ervan.
Originele STIHL onderdelen en origineel STIHL toebehoren zijn leverbaar via de STIHL dealer.
22 Milieuverantwoord afvoeren
22.1 Motorzeis milieuvriendelijk afvoeren
Informatie over de afvoer is verkrijgbaar bij de gemeente of bij een STIHL dealer.
Een onjuiste afvoer kan schadelijk zijn voor de gezondheid en voor het milieu.
▶ Lever de STIHL producten inclusief de verpakking volgens de plaatselijke voorschriften bij een geschikt verzamelpunt voor recycling in.
▶ Niet bij het huisvuil afvoeren.
23 EU-conformiteitsverklaring
23.1 Motorzeis STIHL FSA 130 R
verklaart op eigen verantwoordelijkheid dat
- Constructie: Accumotorzeis
- merk: STIHL
- Type: FSA 130 R
– Serie-identificatie: 4867
voldoet aan de betreffende bepalingen van de richtlijnen 2011/65/EU, 2006/42/EG, 2014/30/EU en 2000/14/EG en in overeenstemming met de ten tijde van de productiedatum geldende versies van de volgende normen is ontwikkeld en geproduceerd: EN 55014-1, EN 55014-2, EN 60335-1 en EN ISO 12100 met inachtneming van de norm EN 50636-2-91.
Voor het bepalen van het gemeten en het gegarandeerde geluidsvermogenniveau werd gehandeld volgens de richtlijn 2000/14/EG, bijlage VI.
– Gemeten geluidsvermogenniveau: 94 dB(A)
– Gewaarborgd geluidsniveau: 96 dB(A)
De technische documentatie wordt bij de productgoedkeuring van
ANDREAS STIHL AG & Co. KG bewaard.
Het productiejaar, het productieland en het machinenummer staan vermeld op de motorzeis.
Waiblingen, 15-7-2021
Dr. Jürgen Hoffmann, hoofd van de afdeling productgoedkeuring, -regelgeving
24 UKCA-conformiteitsverkla- ring
24.1 Motorzeis STIHL FSA 130 R
verklaart op eigen verantwoordelijkheid dat
- Constructie: Accumotorzeis
- merk: STIHL
- Type: FSA 130 R
– serie-identificatie: 4867
voldoet aan de betreffende bepalingen van de Britse richtlijnen The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 en Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001 en in overeenstemming met de ten tijde van de productiedatum geldende versies van de volgende normen is ontwikkeld en geproduceerd:
EN 55014-1, EN 55014-2, EN 60335-1 en EN ISO 12100 rekening houdend met de standaard EN 50636-2-91.
Voor het bepalen van het gemeten en het gega-randeerde geluidsvermogenniveau werd gehandeld volgens de Britse richtlijn Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 9.
Uitvoerende keuringsinstantie: INTERTEK Testing & Certification Ltd, Academy Place, 1 – 9
24 UKCA-conformiteitsverklaring Nederlands
Brook Street, Brentwood, Essex, CM14 5NQ, Verenigd Koninkrijk
– Gemeten geluidsvermogenniveau: 94 dB(A)
– Gewaarborgd geluidsniveau: 96 dB(A)
De technische documentatie wordt bij ANDREAS STIHL AG & Co. KG bewaard.
Het productiejaar, het productieland en het machinenummer staan vermeld op de motorzeis.
Waiblingen, 15-7-2021
Dr. Jürgen Hoffmann, hoofd van de afdeling productgoedkeuring, -regelgeving
