GEBRUIKSAANWIJZING TDMBT1 SONY

Het naamplaatje bevindt zich onderaan aan de buitenzijde. Installeer het toestel niet in een beperkte ruimte zoals een boekenrek of een inbouwkast. WAARSCHUWING Hierbij verklaart Sony Corporation dat het toestel TDM-BT1 Draadloze Bluetooth™-audioadapter in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG. Nadere informatie kunt u vinden op: http://www.compliance.sony.de/ Het woordmerk en de logo's van Bluetooth zijn eigendom van Bluetooth SIG, Inc. en Sony Corporation gebruikt deze items onder licentie. Andere handelsmerken en handelsnamen zijn eigendom van hun respectieve eigenaren. Verwijdering van oude elektrische en elektronische apparaten (Toepasbaar in de Europese Unie en andere Europese landen met gescheiden ophaalsystemen) Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. De recycling van materialen draagt bij tot het vrijwaren van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, neemt u contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.TDM-BT1 [NL] 3-095-404-11(1)

Inhoudsopgave Kenmerken....................... 4 Het apparaat gebruiken ....... 5

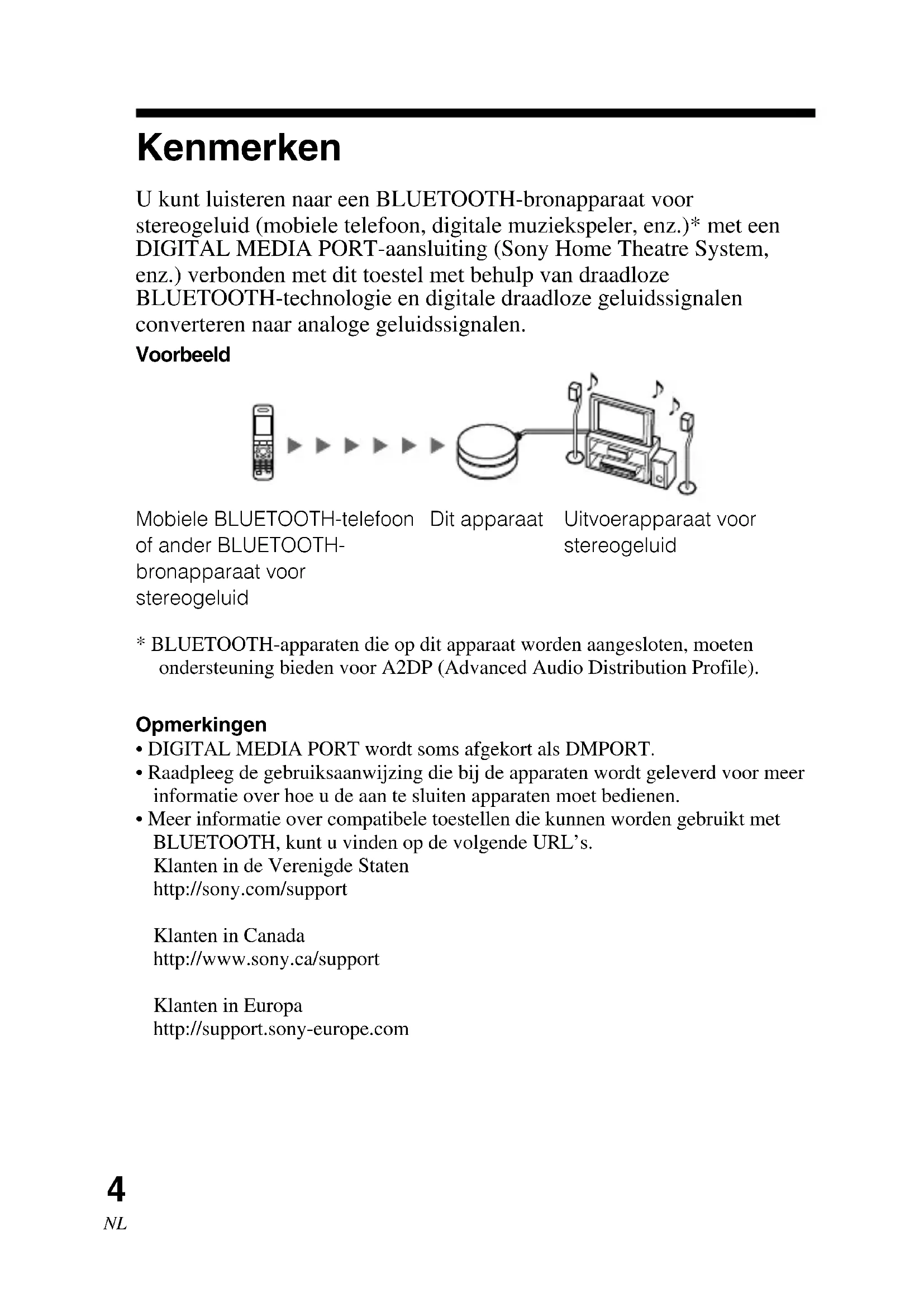

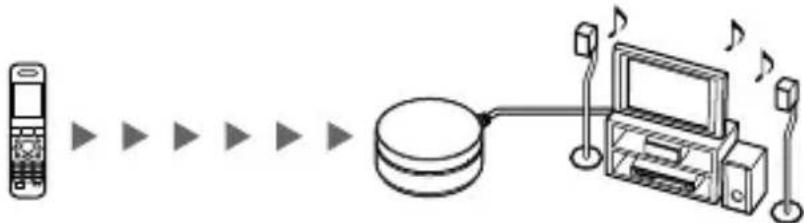

Kenmerken U kunt luisteren naar een BLUETOOTH-bronapparaat voor stereogeluid (mobiele telefoon, digitale muziekspeler, enz.)* met een DIGITAL MEDIA PORT-aansluiting (Sony Home Theatre System, enz.) verbonden met dit toestel met behulp van draadloze BLUETOOTH-technologie en digitale draadloze geluidssignalen converteren naar analoge geluidssignalen.

• BLUETOOTH-apparaten die op dit apparaat worden aangesloten, moeten ondersteuning bieden voor A2DP (Advanced Audio Distribution Profile). Opmerkingen

• DIGITAL MEDIA PORT wordt soms afgekort als DMPORT.

• Raadpleeg de gebruiksaanwijzing die bij de apparaten wordt geleverd voor meer informatie over hoe u de aan te sluiten apparaten moet bedienen.

• Meer informatie over compatibele toestellen die kunnen worden gebruikt met BLUETOOTH, kunt u vinden op de volgende URL’s. Klanten in de Verenigde Staten http://sony.com/support Klanten in Canada http://www.sony.ca/support Klanten in Europa http://support.sony-europe.com Dit apparaat Uitvoerapparaat voor stereogeluid Mobiele BLUETOOTH-telefoon of ander BLUETOOTH- bronapparaat voor stereogeluid VoorbeeldTDM-BT1 [NL] 3-095-404-11(1)

Het apparaat gebruiken In onderstaand voorbeeld leggen we uit hoe u muziek die op een mobiele BLUETOOTH-telefoon wordt afgespeeld via de muziekafspeelfunctie op dit toestel kunt ontvangen en beluisteren met behulp van een uitvoerapparaat voor stereogeluid dat met een DIGITAL MEDIA PORT- aansluiting (DAV-reeks, enz.) op dit toestel is aangesloten.

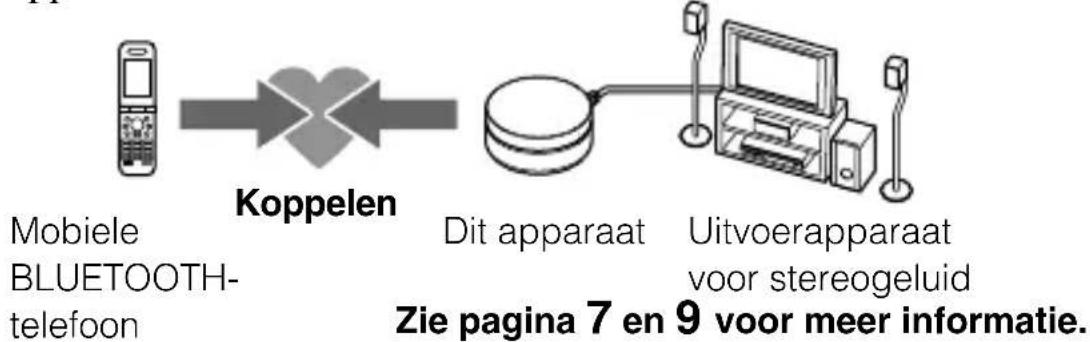

Hierdoor kunnen een mobiele BLUETOOTH-telefoon en dit apparaat elkaar herkennen. MobieleBLUETOOTH-telefoonDit apparaat

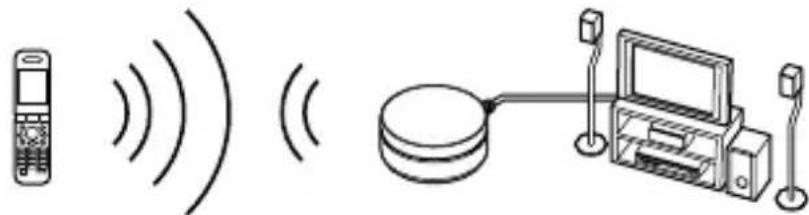

2. BLUETOOTH-verbinding

Gebruik de mobiele BLUETOOTH-telefoon om de BLUETOOTH-verbinding tot stand te brengen. KoppelenVerbinding Zie pagina 7 en 9 voor meer informatie. Uitvoerapparaatvoor stereogeluid

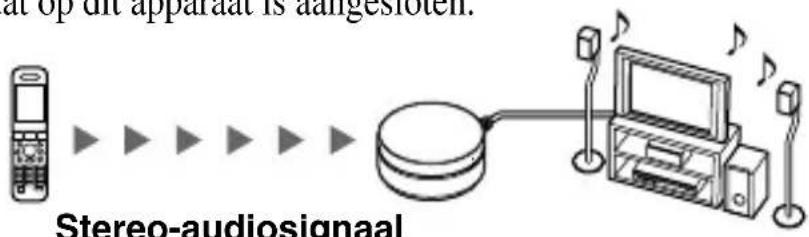

Luister naar muziek die op een mobiele BLUETOOTH-telefoon wordt afgespeeld via een uitvoerapparaat voor stereogeluid (DAV-reeks, enz.) dat op dit apparaat is aangesloten. Stereo-audiosignaal(Streaming)Zie pagina 9 voor meer informatie.TDM-BT1 [NL] 3-095-404-11(1)

• Gebruiksaanwijzing (1)

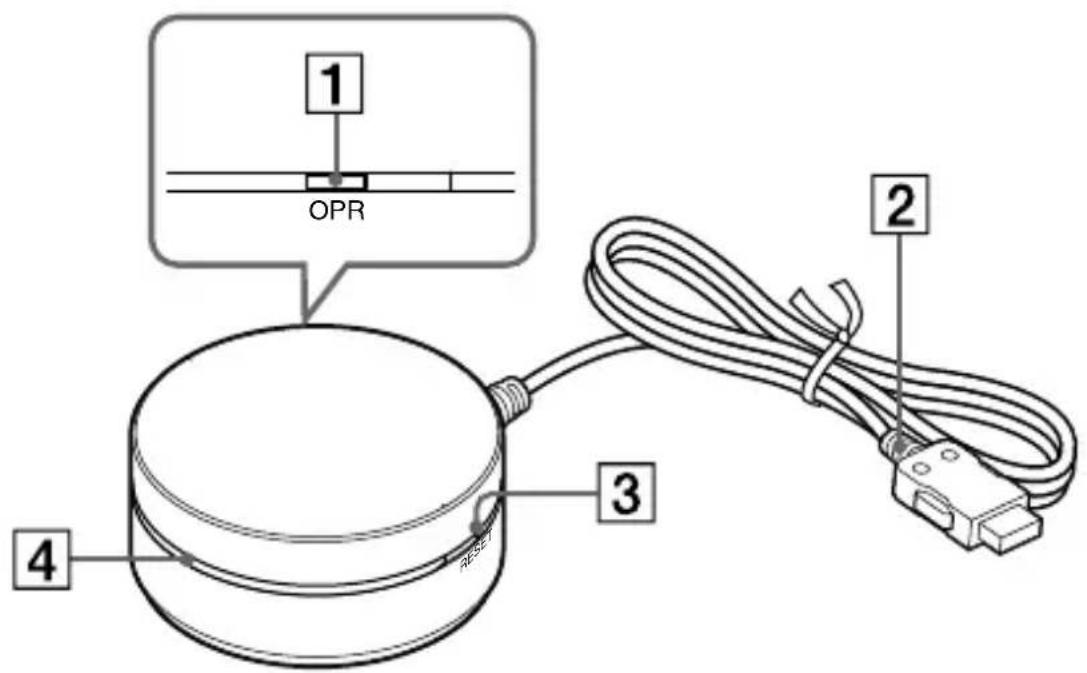

Plaats van onderdelen 1 OPR-toets (7) 2 DIGITAL MEDIA PORT-kabel (7) 3 RESET-toets (10) 4 LED-statusindicator Status LED-statusindicator Gereed Licht op gedurende 2 seconden Koppelingsmodus Knippert heel snel Verbinding mogelijk Knippert traag Aansluiten Constant aan Loskoppelen Knippert snel RESET OPRTDM-BT1 [NL] 3-095-404-11(1)

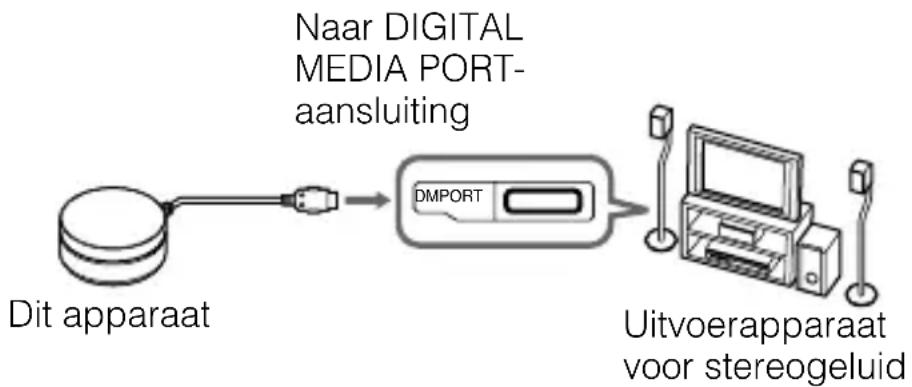

Het apparaat gebruiken Voorbereiding 1 Sluit de DIGITAL MEDIA PORT-kabel van dit apparaat aan op de aansluiting van een uitvoerapparaat voorstereogeluid (DAV-reeks, enz.). Zorg ervoor dat hetuitvoerapparaat is uitgeschakeld voordat u hetaansluit.

DMPORT 2 Schakel het uitvoerapparaat voor stereogeluid in met een DIGITAL MEDIA PORT-aansluiting (DAV-reeks,enz.) erop aangesloten en selecteer de DIGITALMEDIA PORT-ingang.De LED-statusindicator brandt gedurende 2 seconden om “Gereed”aan te duiden. Koppelen Wat is koppelen? BLUETOOTH-apparaten moeten eerst aan elkaar worden "gekoppeld".Zodra de BLUETOOTH-apparaten zijn gekoppeld, hoeft dit nietopnieuw te gebeuren, behalve in de volgende gevallen:• De koppelingsgegevens zijn gewist na een reparatie, enzovoort.• Dit apparaat kan aan maximum 8 BLUETOOTH-bronapparaten voorstereogeluid worden gekoppeld. Als er hierna een nieuw apparaatwordt gekoppeld, wordt het apparaat met de oudste registratie van de8 gekoppelde apparaten vervangen door een nieuw.HET APPARAAT BEDIENENWordt vervolgd Naar DIGITAL MEDIA PORT- aansluiting Dit apparaat Uitvoerapparaat voor stereogeluidTDM-BT1 [NL] 3-095-404-11(1)

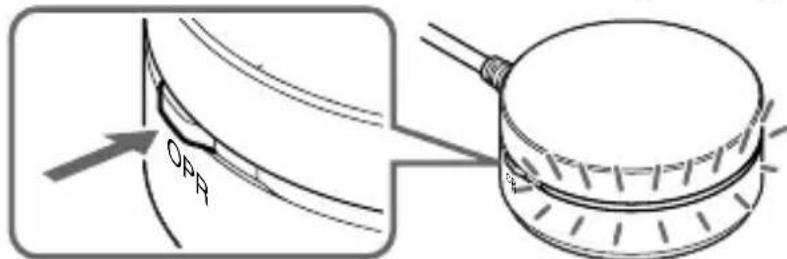

OPR De LED-statusindicator begint heel snel te knipperen en dit toestelgaat in de koppelstand.OpmerkingDe koppelstand wordt automatisch geannuleerd als het koppelen niet binnen5 minuten gebeurt of handmatig door op de OPR-toets te drukken. Als de koppelstand halverwege wordt geannuleerd, begint u opnieuw vanaf stap 1. 2 Voer de koppelingsmodus uit op het BLUETOOTH- bronapparaat voor stereogeluid om dit apparaat te herkennen. Op het scherm van het BLUETOOTH-bronapparaat voorstereogeluid wordt een lijst met herkende apparaten weergegeven.Dit apparaat wordt weergegeven als "TDM-BT1".Als "TDM-BT1" niet wordt weergegeven, herhaalt u de procedurevanaf stap 1.Opmerkingen• Zet bij het koppelen beide BLUETOOTH-apparaten binnen 1 m afstandvan elkaar. Bij bepaalde apparaten kan de lijst met herkende apparaten niet worden weergegeven.• Om het BLUETOOTH-bronapparaat voor stereogeluid te bedienen,raadpleeg de gebruikershandleiding van het apparaat. 3 Selecteer "TDM-BT1" op het display van het BLUETOOTH-bronapparaat voor stereogeluid. 4 Als er een pascode* moet worden ingevoerd op het BLUETOOTH-bronapparaat voor stereogeluid, voert u "0000" in. Bij voltooiing van de BLUETOOTH-koppeling knippert de LED-statusindicator traag en koppelingsinformatie wordt op dit apparaatopgeslagen.

• Pascode kan "wachtwoord", "PIN-code", "PIN-nummer" of "paswoord" worden genoemd.Opmerkingen• Bepaalde BLUETOOTH-bronapparaten voor stereogeluid maken mogelijkautomatisch een verbinding met het apparaat als het koppelen voltooid is.Andere apparaten zult u handmatig moeten verbinden. Als u dit toestel of het BLUETOOTH-bronapparaat voor stereogeluidloskoppelt, voor het voltooien van een verbinding, wordt dekoppelingsinformatie niet opgeslagen en zal het koppelen niet worden voltooid.TDM-BT1 [NL] 3-095-404-11(1)

Wanneer een BLUETOOTH-bronapparaat voor stereogeluid wordtgekoppeld waarop geen lijst met herkende apparaten kan wordenweergegeven of dat geen scherm heeftU kunt het apparaat koppelen door op zowel dit apparaat als het BLUETOOTH-bronapparaat voor stereogeluid de koppelingsmodus in te stellen. Raadpleeg degebruiksaanwijzing bij het apparaat voor meer informatie.OpmerkingVoor apparaten zonder een display moet het apparaat een standaard pincode van"0000" hebben om met de TDM-BT1 te werken.Als het koppelen niet is voltooidBegin opnieuw vanaf stap 1.OpmerkingDe toegangscode voor dit apparaat is ingesteld op "0000". Dit apparaat kan nietworden gekoppeld met een BLUETOOTH-bronapparaat voor stereogeluid met eenandere toegangscode dan "0000". Tip Om te koppelen met andere BLUETOOTH-bronapparaten voor stereogeluid, herhaal stappen 1 tot 5 voor elk apparaat. Verbinden Lees "Voorbereiding" (pagina 7) en "Koppelen" (pagina 7) voordat uhet apparaat gebruikt. 1 Controleer of de LED-statusindicator traag knippert, wat erop wijst dat verbinding mogelijk is. OpmerkingAls de LED-statusindicator dooft, voer dan de koppelprocedure uit of drukkort op de OPR-toets. 2 Breng de BLUETOOTH-verbinding tussen het BLUETOOTH-bronapparaat voor stereogeluid en dit apparaat tot stand. 3 Start het afspelen van muziek op het BLUETOOTH- bronapparaat voor stereogeluid. Opmerkingen• Nadat de verbinding voltooid is, blijft de LED-statusindicator constantbranden.• Schakel de bass boost-functie of de equalizerfunctie van hetBLUETOOTH-bronapparaat voor stereogeluid uit. Als deze functiesingeschakeld zijn, kan het geluid vervormd zijn.Wordt vervolgdTDM-BT1 [NL] 3-095-404-11(1)

De verbinding beëindigen U kunt de BLUETOOTH-verbinding op een van de onderstaande manieren beëindigen.

Verbreek de verbinding vanaf het BLUETOOTH-bronapparaat voor stereogeluid. Raadpleeg de gebruiksaanwijzing bij het apparaat voor meer informatie. – Schakel het BLUETOOTH-bronapparaat voor stereogeluid uit. – Druk kort op de OPR-toets. Tot de loskoppeling voltooid is, blijft de LED- statusindicator knipperen. Opmerking In de volgende gevallen moet u de BLUETOOTH-verbinding opnieuw tot stand brengen. – De BLUETOOTH-verbinding wordt eenmaal onderbroken. – Het BLUETOOTH-bronapparaat voor stereogeluid schakelt niet in of het BLUETOOTH-signaal is uitgeschakeld.

Het BLUETOOTH-audioapparaat voor stereogeluid bevindt zich in de slaapstand. – De BLUETOOTH-verbinding is niet tot stand gebracht. Het BLUETOOTH-signaal uitschakelen Zelfs als u de BLUETOOTH-communicatie met het BLUETOOTH- apparaat voor stereogeluid stopt, blijft dit toestel signalen uitzenden. U kunt het signaal volledig stoppen volgens de onderstaande procedure. – Wanneer de LED brandt: Druk kort op de OPR-toets om de BLUETOOTH-communicatie met het BLUETOOTH-apparaat voor stereogeluid te stoppen. Druk vervolgens opnieuw kort op de OPR-toets om het signaal van het toestel uit te schakelen. – Wanneer de LED knippert: Druk kort op de OPR-toets om het signaal van het toestel uit te schakelen. Initialiseren U kunt de standaardinstellingen van dit apparaat opnieuw instellen en alle koppelingsinformatie verwijderen. Als dit apparaat is ingeschakeld, gebruikt u een dun, puntig object (zoals een paperclip) om op de RESET- toets te duwen om het apparaat te initialiseren. De LED-statusindicator knippert twee keer en het apparaat keert terug naar de standaardinstellingen. Alle koppelingsinformatie wordt verwijderd. Opmerking Als dit toestel is verbonden met een BLUETOOTH-apparaat, kunt u het toestel niet resetten.TDM-BT1 [NL] 3-095-404-11(1)

Voorzorgsmaatregelen

• Draadloze BLUETOOTH- technologie functioneert binnen een straal van ongeveer 10 m. De maximale communicatieafstand is afhankelijk van obstakels (personen, metalen voorwerpen, muren, enzovoort) of elektromagnetische storing. ID SETRXTX

• De volgende omstandigheden kunnen van invloed zijn op de gevoeligheid van BLUETOOTH- communicatie. – Er bevindt zich een obstakel, zoals een persoon, een metalen voorwerp of een muur, tussen dit apparaat en het BLUETOOTH- apparaat. – Er bevindt zich een apparaat dat de frequentie 2,4 GHz gebruikt, zoals een draadloos LAN- apparaat, draadloze telefoon of magnetron, in de buurt van dit apparaat. – Dit apparaat is horizontaal geïnstalleerd op een stalen ondergrond.

• Omdat BLUETOOTH-apparaten en draadloze LAN-apparaten (IEEE802.11b/g) dezelfde frequentie gebruiken, kan storing worden veroorzaakt door microgolven. Als dit apparaat in de buurt van een draadloos LAN- apparaat wordt gebruikt, kan dit een lagere communicatiesnelheid, ruis of een ongeldige verbinding tot gevolg hebben. In dit geval moet u het volgende doen. – Gebruik dit apparaat op ten minste 10 m afstand van het draadloze LAN-apparaat. – Als dit apparaat binnen 10 m van een draadloos LAN-apparaat wordt gebruikt, schakelt u het draadloze LAN-apparaat uit. – Plaats dit apparaat en het BLUETOOTH-apparaat zo dicht mogelijk bij elkaar in de buurt.

• Microgolven die afkomstig zijn van een BLUETOOTH-apparaat, kunnen van invloed zijn op de werking van elektronische medische apparaten. Schakel dit apparaat en andere BLUETOOTH- apparaten uit op de volgende plaatsen, omdat dit ongelukken kan veroorzaken. – waar brandbaar gas aanwezig is, in een ziekenhuis, trein, vliegtuig of een benzinestation. – in de buurt van automatische deuren of brandalarmen

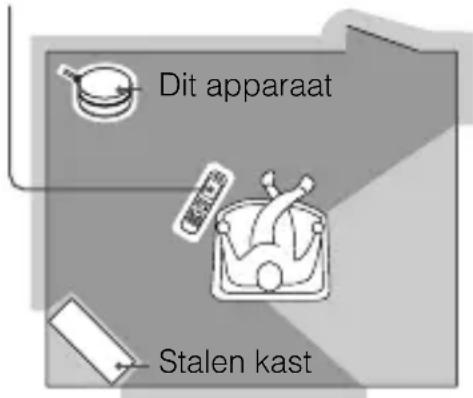

• Raadpleeg "Het BLUETOOTH- signaal uitschakelen" (pagina 10) voor meer informatie over hoe u de BLUETOOTH- verbinding van dit apparaat beëindigt. AANVULLENDE INFORMATIE Beperkte prestatiesDit apparaatStalen kastOptimale prestatiesBLUETOOTH-bronapparaatvoor stereogeluidTDM-BT1 [NL] 3-095-404-11(1)

• Sla niet tegen het apparaat, stel het niet bloot aan sterke schokken en laat het niet vallen. Het product kan hierdoor worden beschadigd.

Probeer de onderdelen van het apparaat niet uit elkaar te halen of te openen. Plaatsing

• Zet het apparaat niet op een van de volgende plaatsen. – In direct zonlicht, in de buurt van de verwarming of op andere plaatsen met extreem hoge temperaturen – Een plaats met veel stof – Een instabiel of scheef oppervlak – Een plaats waar het wordt blootgesteld aan veel trillingen – Een badkamer of andere plaats met hoge vochtigheid – In een auto die in direct zonlicht staat. Opmerkingen over gebruik met een mobiele telefoon

• U kunt dit apparaat niet gebruiken om te praten via de telefoon, zelfs niet als een BLUETOOTH- verbinding tussen dit apparaat en een mobiele telefoon is gemaakt.

• Raadpleeg de gebruiksaanwijzing bij de mobiele telefoon voor meer informatie over de bediening van uw mobiele telefoon wanneer u een telefoongesprek ontvangt terwijl u muziek overbrengt via de BLUETOOTH-verbinding. Overigen

• Met alle vragen of problemen met betrekking tot dit apparaat die niet aan bod komen in deze gebruiksaanwijzing, kunt u terecht bij uw Sony-handelaar.

• Als een probleem blijft optreden, moet u contact opnemen met de dichtstbijzijnde Sony-handelaar.

• Dit apparaat ondersteunt beveiligingsmogelijkheden die voldoen aan de BLUETOOTH- norm voor een beveiligde verbinding wanneer de draadloze BLUETOOTH-technologie wordt gebruikt, maar afhankelijk van de instelling is beveiliging wellicht niet genoeg. Wees voorzichtig wanneer u communiceert via de draadloze BLUETOOTH- technologie.

• We zijn niet verantwoordelijk voor het lekken van informatie tijdens BLUETOOTH-communicatie.

• We kunnen niet garanderen dat een verbinding tot stand kan worden gebracht met alle BLUETOOTH- apparaten. – Apparaten met BLUETOOTH- functies moeten voldoen aan de BLUETOOTH-norm die is vastgesteld door BLUETOOTH SIG, en moeten zijn geverifieerd. – Zelfs als het aangesloten apparaat voldoet aan de hierboven vermelde BLUETOOTH-norm, kan met sommige apparaten wellicht geen verbinding worden gemaakt of functioneert het apparaat niet correct, afhankelijk van de kenmerken of technische gegevens van het apparaat.

• Afhankelijk van het apparaat dat wordt aangesloten, kan het enige tijd duren voordat de communicatie wordt gestart.TDM-BT1 [NL] 3-095-404-11(1)

Problemen oplossen Als u problemen ondervindt bij het gebruik van dit apparaat, gebruikt u de volgende controlelijst. Als een probleem blijft optreden, moet u contact opnemen met de dichtstbijzijnde Sony-handelaar. Geen geluid , Controleer de verbinding tussen dit toestel en het uitvoerapparaat voor stereogeluid dat is aangesloten op dit toestel. , Controleer of dit apparaat en het BLUETOOTH-bronapparaat voor stereogeluid zijn ingeschakeld. , Controleer of dit apparaat niet te ver uit de buurt van het BLUETOOTH-bronapparaat voor stereogeluid is geplaatst en of het apparaat geen storing ondervindt van een draadloos LAN-apparaat, een ander draadloos apparaat met een frequentie van 2,4 GHz of magnetron. , Controleer of de BLUETOOTH- verbinding op de juiste manier is gemaakt tussen dit apparaat en het BLUETOOTH-bronapparaat voor stereogeluid. , Zet het volume van het uitvoerapparaat voor stereogeluid hoger. , Zet het volume van het BLUETOOTH-bronapparaat voor stereogeluid zo hoog mogelijk, maar niet zo hoog dat het geluid wordt vervormd. Raadpleeg de gebruiksaanwijzing bij het BLUETOOTH- bronapparaat voor stereogeluid voor meer informatie over het aanpassen van het volume. , Koppel dit apparaat en het BLUETOOTH-bronapparaat voor stereogeluid opnieuw. Zacht geluid , Zet het volume van het BLUETOOTH-bronapparaat voor stereogeluid zo hoog mogelijk, maar niet zo hoog dat het geluid wordt vervormd. Raadpleeg de gebruiksaanwijzing bij het BLUETOOTH- bronapparaat voor stereogeluid voor meer informatie over het aanpassen van het volume. , Zet het volume van het uitvoerapparaat voor stereogeluid hoger. Vervormd geluid

Zet het volume van het BLUETOOTH-bronapparaat voor stereogeluid lager totdat het geluid niet langer wordt vervormd. Raadpleeg de gebruiksaanwijzing bij het BLUETOOTH- bronapparaat voor stereogeluid voor meer informatie over het aanpassen van het volume. Het geluid verspringt of de communicatieafstand is te klein.

Als een apparaat dat elektromagnetische straling genereert, zoals een draadloos LAN- apparaat, andere BLUETOOTH- apparaten of een magnetron, zich in de buurt van dit apparaat bevindt, plaatst u dit apparaat verder uit de buurt van dergelijke bronnen. , Verwijder obstakels tussen dit apparaat en het andere BLUETOOTH-apparaat of zet het apparaat verder bij het obstakel vandaan.TDM-BT1 [NL] 3-095-404-11(1)

, Plaats dit apparaat en andere BLUETOOTH-apparaten zo dicht mogelijk bij elkaar in de buurt. , Zet dit apparaat op een andere plaats. , Zet het andere BLUETOOTH- apparaat op een andere plaats. De koppeling kan niet worden gemaakt. , Plaats dit apparaat en het BLUETOOTH-apparaat dichter bij elkaar. , Ga na of de BLUETOOTH- audiobron een PIN-code van "0000" heeft.

Schakel de BLUETOOTH-functie van alle andere ongebruikte BLUETOOTH-apparaten uit. Het BLUETOOTH- bronapparaat voor stereogeluid kan niet worden verbonden met dit toestel.

Schakel de BLUETOOTH-functie van alle andere ongebruikte BLUETOOTH-apparaten uit. Het geluid is vertraagd.

Als u tv kijkt of een DVD bekijkt met een BLUETOOTH-verbinding via dit apparaat, kan het geluid gaan achterlopen bij het beeld. Wat is BLUETOOTH- technologie? Draadloze BLUETOOTH- technologie is een draadloze technologie met klein bereik waarmee gegevens draadloos kunnen worden overgebracht tussen digitale apparaten, zoals een computer of digitale camera. Draadloze BLUETOOTH- technologie functioneert binnen een straal van ongeveer 10 m. Gewoonlijk sluit u twee apparaten aan, maar bepaalde apparaten kunnen op meerdere apparaten tegelijk worden aangesloten.* U hebt geen kabel nodig voor de verbinding, aangezien BLUETOOTH-technologie een draadloze technologie is. Daarnaast is het ook niet nodig de apparaten op elkaar te richten zoals bij infraroodtechnologie. U kunt een apparaat bijvoorbeeld in uw broekzak gebruiken. BLUETOOTH-technologie is een internationale norm die door duizenden bedrijven over de hele wereld wordt ondersteund en gebruikt.

• Dit apparaat kan niet worden aangesloten op meerdere apparaten tegelijk. Communicatiesysteem en compatibel BLUETOOTH-profiel van dit apparaat Met profielen worden standaardfuncties voor afzonderlijke BLUETOOTH- apparaten gespecificeerd. Dit toestel en het BLUETOOTH- bronapparaat voor geluid moeten de volgende BLUETOOTH-versie en het volgende BLUETOOTH- profiel ondersteunen om samen te werken: Communicatiesysteem: BLUETOOTH-specificatie versie 2.0 Compatibel BLUETOOTH-profiel: – A2DP (Advanced Audio Distribution Profile)TDM-BT1 [NL] 3-095-404-11(1)

Technische gegevens Algemeen Communicatiesysteem BLUETOOTH-specificatie versie 2.0 Uitvoer BLUETOOTH-specificatie Power Class 2 Maximaal communicatiebereik Ong. 10 m, zonder obstakels*

Het werkelijke bereik is afhankelijk van factoren zoals obstakels tussen apparaten, magnetische velden rond een magnetron, statische elektriciteit, de ontvangstgevoeligheid, de prestatie van de antenne, het besturingssysteem, de software, enzovoort.

BLUETOOTH-standaardprofielen geven het doel aan van BLUETOOTH-communicatie tussen apparaten. Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.2
