BRUKSANVISNING TDMBT1 SONY

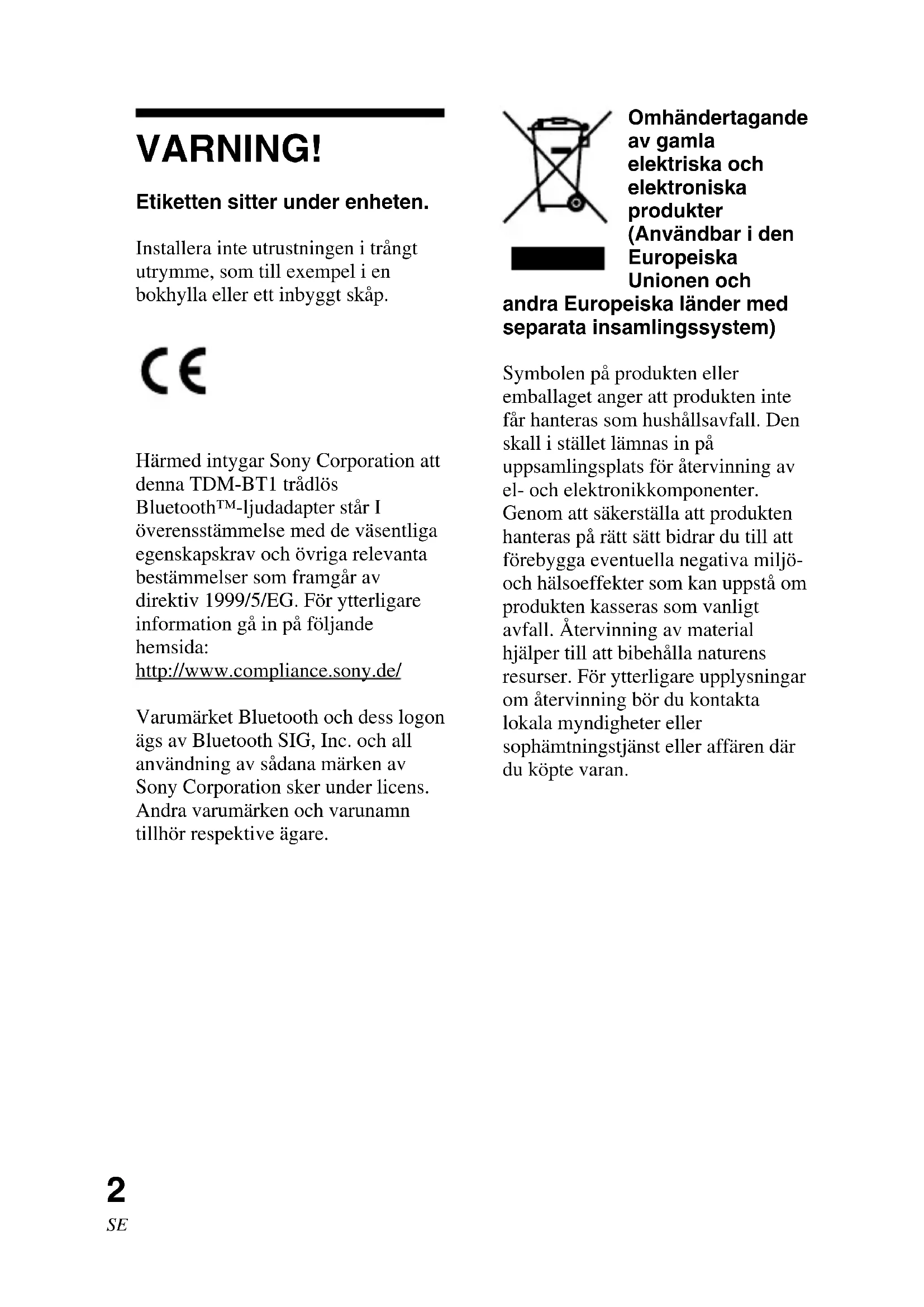

Etiketten sitter under enheten. Installera inte utrustningen i trångt utrymme, som till exempel i en bokhylla eller ett inbyggt skåp. VARNING! Härmed intygar Sony Corporation att denna TDM-BT1 trådlös Bluetooth™-ljudadapter står I överensstämmelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999/5/EG. För ytterligare information gå in på följande hemsida: http://www.compliance.sony.de/ Varumärket Bluetooth och dess logon ägs av Bluetooth SIG, Inc. och all användning av sådana märken av Sony Corporation sker under licens. Andra varumärken och varunamn tillhör respektive ägare. Omhändertagande av gamla elektriska och elektroniska produkter (Användbar i den Europeiska Unionen och andra Europeiska länder med separata insamlingssystem) Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. Återvinning av material hjälper till att bibehålla naturens resurser. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.TDM-BT1 [SE] 3-095-404-11(1)

Innehåll Funktioner........................ 4Så här används enheten ....... 5

• Öppna förpackningen
• Delarnas placering p. 6
• ANVÄNDA ENHETEN Använda enheten p. 7
• Förberedelser p. 7
• Ihopparning p. 7
• Ansluta p. 9
• Återställning ÖVRIG INFORMATION Försiktighetsåtgärder p. 10
• Felsökning p. 13
• Vad är BLUETOOTH-tekniken? p. 14
• Tekniska data TDM-BT1 [SE] 3-095-404-11(1) p. 15

Funktioner Du kan lyssna på en BLUETOOTH-enhet för stereoljud (mobiltelefon, digital musikspelare etc.) *, med ett DIGITAL MEDIA PORT-uttag (Sony Home Theatre System etc.) anslutet till denna enhet via trådlös BLUETOOTH-teknik, och konvertera digitala, trådlösa ljudsignaler till analoga ljudsignaler.

• BLUETOOTH-enheter som du tänker ansluta till den här enheten måste hantera A2DP (Advanced Audio Distribution Profile). Obs!

• DIGITAL MEDIA PORT förkortas ibland som DMPORT.

• Mer information om hur du använder de enheter som du ansluter finns i bruksanvisningen som följde med respektive enhet.

• Besök följande hemsidor för information om vilka enheter som är kompatibla med BLUETOOTH: För kunder i USA http://sony.com/support För kunder i Kanada http://www.sony.ca/support För kunder i Europa http://support.sony-europe.com Den här enheten Enhet för utmatning av stereoljud Mobiltelefon eller annan källa för stereoljud, utrustad med BLUETOOTH ExempelTDM-BT1 [SE] 3-095-404-11(1)

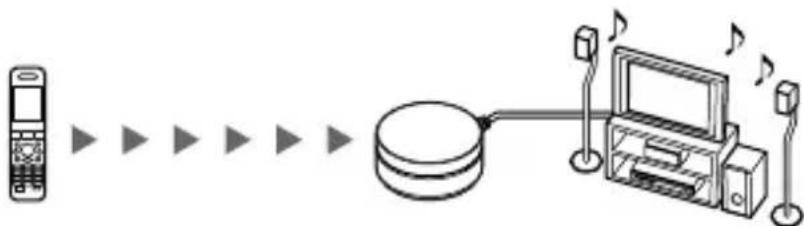

Så här används enheten I exemplet nedan förklarar vi hur man tar emot musik som spelas upp på en mobiltelefon med BLUETOOTH via denna enhets funktion för musikuppspelning, och hur man lyssnar på musik med ett stereosystem med DIGITAL MEDIA PORT-uttag (DAV-serien etc.) anslutet till denna enhet.

Gör att en BLUETOOTH-mobiltelefon och den här enheten kan identifiera varandra. BLUETOOTH-mobiltelefonDen här enheten

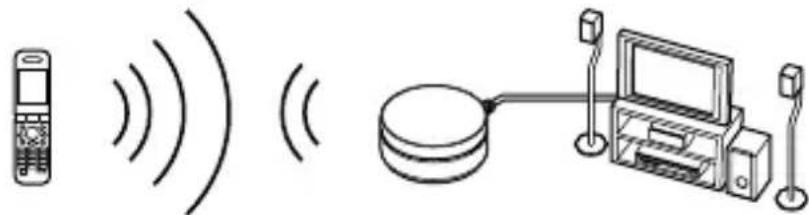

2. BLUETOOTH-anslutning

Upprätta BLUETOOTH-anslutningen via BLUETOOTH- mobiltelefonen. IhopparningAnslutningMer information finns på sid. 7 och 9. Enhet för utmatningav stereoljud

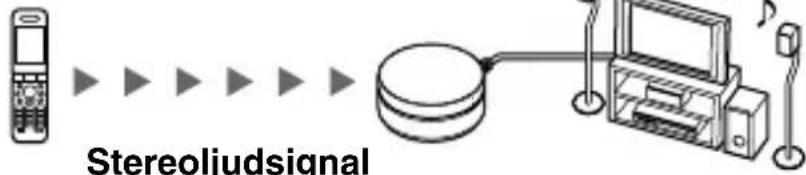

Lyssna på musik som spelas på en BLUETOOTH-mobil via ett uttag för stereoljud (DAV-serien etc.) anslutet till denna enhet. Stereoljudsignal(Streaming)Mer information finns på sid. 9.TDM-BT1 [SE] 3-095-404-11(1)

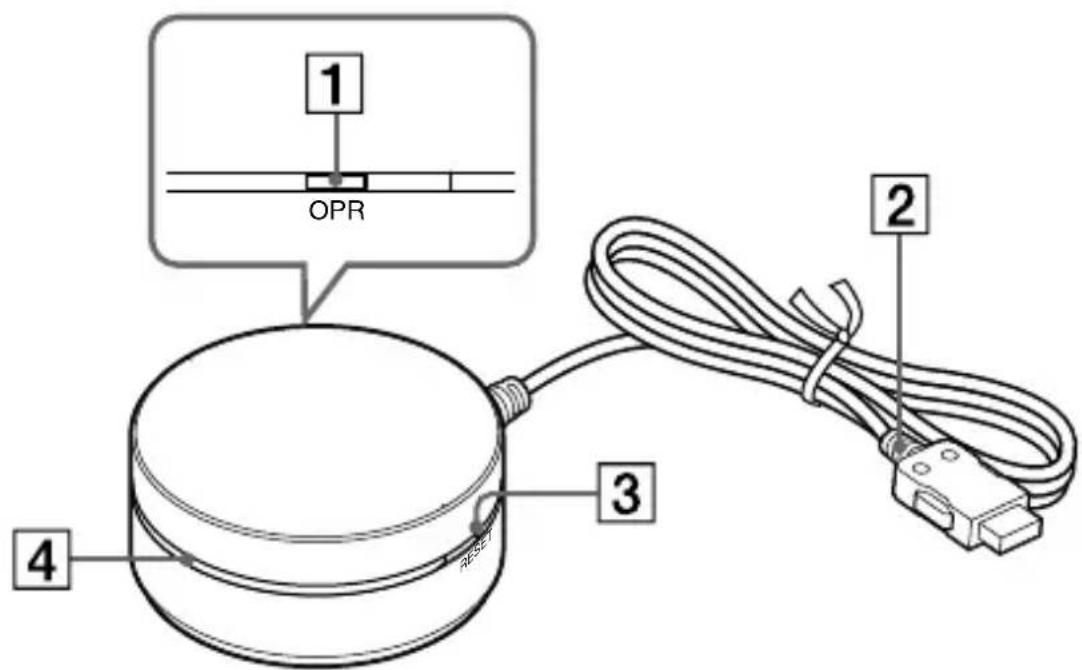

Delarnas placering 1 OPR-knapp (7) 2 DIGITAL MEDIA PORT-sladd (7) 3 RESET-knapp (10) 4 Statusdiod Status Statusdiod Klar Lyser i två sekunder Ihopparningsläge Blinkar mycket snabbt Anslutning möjlig Blinkar långsamt Anslut Lyser kontinuerligt Koppla från Blinkar snabbt RESET OPRTDM-BT1 [SE] 3-095-404-11(1)

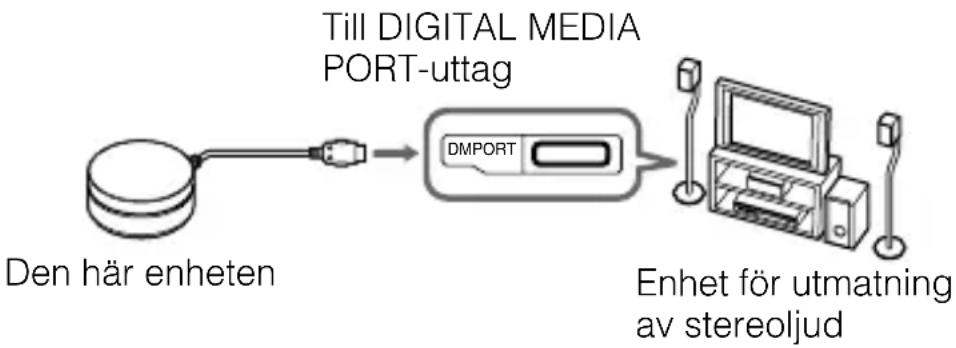

Använda enheten Förberedelser 1 Anslut denna enhets DIGITAL MEDIA PORT-sladd till DIGITAL MEDIA PORT-uttaget på en enhet som matarut stereoljud (DAV-serien etc.). Se till attutmatningsenheten är avstängd vid anslutningen.

DMPORT 2 Starta den utmatande stereoenheten med ett DIGITAL MEDIA PORT-uttag (DAV-serien etc.) ansluten tilldenna enhet, och välj DIGITAL MEDIA PORT-ingången.Statusdioden tänds i två sekunder för att visa meddelandet ”Klar”. Ihopparning Vad är ihopparning? BLUETOOTH-enheter måste i förväg ”paras ihop” med varandra.När BLUETOOTH-enheter väl har parats ihop behöver du inte utföraihopparningen igen, förutom i följande fall:• Om ihopparningsinformationen raderats under en reparation ellerliknande.• Denna enhet kan paras ihop med upp till åtta stereosändandeBLUETOOTH-enheter. Om en ny enhet paras ihop därefter, ersättsden enhet som har den äldsta registreringen av de åtta ut mot den nya. Till DIGITAL MEDIA PORT-uttag Den här enheten

Enhet för utmatning av stereoljud FortsättningTDM-BT1 [SE] 3-095-404-11(1)

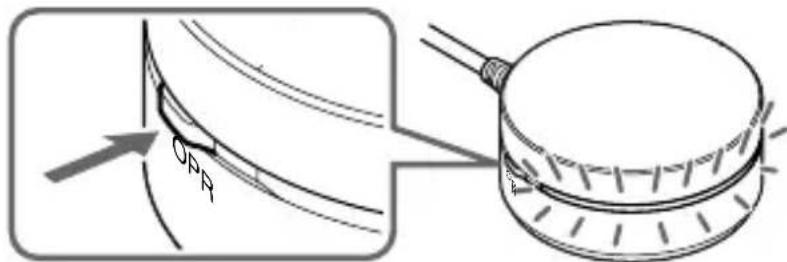

Håll knappen OPR nedtryckt under minst tre sekunder.

OPR Statusdioden börjar blinka snabbt och denna enhet går in ihopparningsläge. Obs! Ihopparningen avbryts automatiskt om Ihopparningen inte genomförts inomfem minuter, eller manuellt genom att man trycker på OPR-knappen. Börjaom från steg 1 om Ihopparningen avbryts halvvägs. 2 Utför ihopparningsproceduren på en BLUETOOTH- stereoljuduppspelningsenhet för att identifiera den här enheten. Listan med identifierade enheter visas i teckenfönstret till BLUETOOTH-stereoljuduppspelningsenheten. Den här enheten visas som ”TDM-BT1”. Om ”TDM-BT1” inte visas upprepar du proceduren från steg 1. Obs!

• Vid ihopparning placerar du de båda BLUETOOTH-enheterna inom 1 mavstånd från varandra.• Vissa enheter kan inte visa en lista över identifierade enheter.• Läs bruksanvisningen till BLUETOOTH-enheten för stereoljud, för att fåreda på hur den används. 3 Välj ”TDM-BT1” på bildskärmen på BLUETOOTH- enheten som matar ut stereoljudet. 4 Om inmatning av lösenord* krävs på BLUETOOTH- enheten som matar ut stereoljud, ska du knappa in ”0000”. När BLUETOOTH-ihopparningen är klar blinkar statusdioden sakta och ihopparningsinformationen sparas i minnet på denna enhet.
• Lösenordet kan även kallas ”Kodnyckel” ”PIN-kod”, ”PIN-nummer” eller”Lösenord”. Obs!
• Vissa BLUETOOTH-enheter som matar ut stereoljud kan ansluta sig tillenheten automatiskt när Ihopparningen är genomförd. För andra enhetermåste du ansluta denna enhet manuellt.• Om du kopplar från denna enhet eller BLUETOOTH-enheten för stereoljudinnan någon anslutning upprättats, sparas inte informationen omhopparningen i minnet och den slutförs inte.TDM-BT1 [SE] 3-095-404-11(1)

Ihopparning med en BLUETOOTH-stereoljuduppspelningsenhet sominte kan visa en lista över identifierade enheter, eller som saknarteckenfönsterDu kan para ihop enheterna genom att ställa både den här enheten ochBLUETOOTH-stereoljuduppspelningsenheten i ihopparningsläge. Merinformation finns i den bruksanvisning som följde med enheten. Obs! För enheter utan bildskärm måste enheten ha en standardiserad pinkod på ”0000”för att fungera ihop med TDM-BT1.Om ihopparningen inte är slutfördBörja om från steg 1. Obs! Lösenordet för den här enheten är inställt på ”0000”. Du kan inte para ihop den härenheten med en annan BLUETOOTH-stereoljuduppspelningsenhet vars lösenordinte är ”0000”.Tips!Om du vill para ihop med andra BLUETOOTH-enheter för stereoljud upprepar du steg 1 till 5 för varje enhet. Ansluta Kontrollera ”Föreberedelser” (sidan 7) och ”Ihopparning” (sidan 7)innan enheten används. 1 Kontrollera att statusdioden blinkar sakta, vilket betyder att anslutning är möjlig. Obs! Om statusdioden slocknar ska Ihopparningen genomföras. Annars kan mantrycka tillfälligt på knappen OPR. 2 Starta BLUETOOTH-anslutningen från BLUETOOTH- stereoljuduppspelningsenheten. 3 Starta uppspelningen av musik på BLUETOOTH- enheten för stereoljud. Obs!

• Efter att anslutningen upprättats lyser statusdioden konstant.• Stäng av bas- eller equalizerfunktionen för BLUETOOTH-enheten förstereoljud. Om dessa funktioner är påslagna kan ljudet förvrängas.FortsättningTDM-BT1 [SE] 3-095-404-11(1)

Slutföra anslutningen Avsluta BLUETOOTH-anslutningen på något av nedanstående sätt. – Avsluta anslutningen via BLUETOOTH-stereoljuduppspelningsenheten. Mer information finns i den bruksanvisning som följde med enheten. – Stäng av BLUETOOTH-stereoljuduppspelningsenheten. – Tryck tillfälligt på knappen OPR. Statusdioden blinkar tills frånkopplingen genomförts. Obs! I följande fall måste du upprätta BLUETOOTH-anslutningen igen. – BLUETOOTH-anslutningen kopplas från en gång. – BLUETOOTH-enheten som matar ut stereoljudet startar inte eller så är BLUETOOTH-signalen avstängd. – BLUETOOTH-enheten är i vänteläge. – Om BLUETOOTH-anslutningen inte är upprättad. Avstängning av BLUETOOTH-signal Även om du avbryter BLUETOOTH-kommunikationen med BLUETOOTH-enheten för stereoljud, fortsätter denna enhet att skicka ut signaler. Du kan stoppa signalen helt med förfarandet nedan. – När dioden lyser: Tryck tillfälligt på OPR-knappen för att stoppa BLUETOOTH- kommunikationen med BLUETOOTH-enheten för stereoljud. Tryck sedan tillfälligt på OPR-knappen igen för att stänga av signalen från enheten. – När dioden blinkar: Tryck tillfälligt på OPR-knappen för att stänga av signalen från enheten. Återställning Du kan återställa denna enhet till dess ursprungliga inställning och radera all ihopparningsinformationen. Om denna enhet är påslagen använder du ett spetsigt objekt (t ex ett gem) för att trycka på RESET-knappen. Då återställs enheten. Statusdioden blinkar två gånger och denna enhet återställs till sin ursprungliga status. All ihopparningsinformationen är raderad. Obs! Om denna enhet är ansluten till en BLUETOOTH-enhet kan du inte återställa den.TDM-BT1 [SE] 3-095-404-11(1)

• Den trådlösa BLUETOOTH- tekniken har en räckvidd på ungefär 10 m. Den maximala räckvidden kan variera beroende på hinder (människor, metall, väggar eller liknande) eller på elektromagnetism i omgivningen. ID SETRXTX

• Följande förhållanden kan påverka känsligheten hos BLUETOOTH- kommunikationen. – Om det finns ett hinder i vägen, t.ex. en människa, någon metall eller en vägg, mellan den här enheten och BLUETOOTH- enheten. – Om en enhet som använder frekvensen 2,4 GHz, t.ex. en trådlös LAN-enhet, en trådlös telefon eller en mikrovågsugn, används i närheten av den här enheten. – Om den här enheten har placerats horisontellt på ett metallbord.

• Eftersom BLUETOOTH-enheter och trådlöst LAN (IEEE802.11b/g) använder samma frekvens, kan störningar från mikrovågor uppstå vilket kan leda till försämrad kommunikationshastighet, störningar eller anslutningsfel om den här enheten används i närheten av en trådlös LAN-enhet. I så fall kan du göra så här. – Använd den här enheten minst 10 m från den trådlösa LAN- enheten. – Om den här enheten används på ett avstånd mindre än 10 m från en trådlös LAN-enhet bör du slå av strömmen till den trådlösa LAN-enheten. – Placera den här enheten och BLUETOOTH-enheten så nära varandra som möjligt.

• Mikrovågor som sänds från en BLUETOOTH-enhet kan påverka funktionen hos elektronisk medicinsk utrustning. Slå av strömmen till den här enheten och andra BLUETOOTH-enheter i följande miljöer eftersom det finns risk för att de orsakar olyckor. – där flyktiga gaser finns, på ett sjukhus, tåg, flygplan eller vid en bensinstation –i närheten av automatiska dörrar och brandlarm

• Läs om ”Avstängning av BLUETOOTH-signal” (sidan 10) för mer information om hur man bryter denna enhets BLUETOOTH-anslutning. ÖVRIG INFORMATION Begränsad prestandaDen här enhetenPlåtskåpOptimal prestandaBLUETOOTH-enhetför stereoljudTDM-BT1 [SE] 3-095-404-11(1)

• Se upp så att du inte tappar, slår till eller på annat sätt utsätter enheten för starka slag eller stötar. Det kan skada produkten.

• Plocka inte isär eller försök att öppna några av enhetens delar. Om placering

• Placera inte enheten på någon av följande platser. –I direkt solljus, nära ett värmeelement eller på andra platser där det är extremt varmt – Där det är dammigt – På en instabil eller sluttande yta – På en plats som är utsatt för starka vibrationer –I ett badrum eller andra platser med hög fuktighet –I ett fordon som står i direkt solljus. Angående användning av enheten med en mobiltelefon

• Du kan inte använda den här enheten för att tala över telefonen, även om du har upprättat en BLUETOOTH-anslutning mellan den här enheten och mobiltelefonen.

• Mer information om hur du använder en mobiltelefon när du tar emot ett telefonsamtal samtidigt som du sänder musik med BLUETOOTH-anslutningen finns i bruksanvisningen som medföljer mobiltelefonen. Övrigt

• Om du har några frågor, eller om några problem kvarstår sedan du har gått igenom bruksanvisningen, kontaktar du närmaste Sony- återförsäljare.

• Om du inte kan lösa problemet på egen hand kontaktar du närmaste Sony-återförsäljare.

• Den här enheten hanterar de säkerhetsåtgärder som ingår i BLUETOOTH-standarden för att skapa säkra anslutningar med trådlös BLUETOOTH-teknik, men tänk på att inställningarna kan vara gjorda så att säkerheten inte räcker. Var försiktig när du kommunicerar med trådlös BLUETOOTH-teknik.

• Vi kan inte ställas ansvariga för eventuellt informationsläckage som uppstått under BLUETOOTH- kommunikation.

• Anslutning med alla BLUETOOTH-enheter kan inte garanteras. – En enhet som hanterar BLUETOOTH-funktionen krävs för BLUETOOTH-standarden som angetts av BLUETOOTH SIG, samt att den är verifierad. – Även om den anslutna enheten följer ovan nämnda BLUETOOTH-standard, kan det hända att vissa enheter inte kan anslutas eller att de inte fungerar som de ska, beroende på enhetens funktioner eller specifikationer.

• Ibland kan det, beroende på den enhet som ska anslutas, ta en stund innan kommunikationen upprättas.TDM-BT1 [SE] 3-095-404-11(1)

Felsökning Om du stöter på problem när du använder enheten kan du försöka hitta orsaken till problemet med hjälp av följande felsökningsschema. Om du inte kan lösa problemet på egen hand kontaktar du närmaste Sony- återförsäljare. Inget ljud , Kontrollera anslutningen mellan denna enhet och den anslutna enheten för stereoljud. , Kontrollera att både den här enheten och BLUETOOTH- stereoljuduppspelningsenheten är påslagna. , Kontrollera att den här enheten inte är placerad för långt borta från BLUETOOTH- stereoljuduppspelningsenheten, eller att den här enheten inte tar emot störningar från en trådlös LAN-enhet, en annan trådlös enhet som använder frekvensen 2,4 GHz eller en mikrovågsugn. , Kontrollera att BLUETOOTH- anslutningen är korrekt upprättad mellan den här enheten och BLUETOOTH- stereoljuduppspelningsenheten. , Höj volymen på stereoljuduppspelningsenheten.

Höj volymen på BLUETOOTH- stereoljuduppspelningsenheten så mycket som möjligt, men inte så mycket att du får störningar i ljudet. Mer information om hur du ställer in volymen finns i bruksanvisningen som medföljer BLUETOOTH- stereoljuduppspelningsenheten. , Para ihop den här enheten och BLUETOOTH- stereoljuduppspelningsenheten igen. Ljudnivån är för låg , Höj volymen på BLUETOOTH- stereoljuduppspelningsenheten så mycket som möjligt, men inte så mycket att du får störningar i ljudet. Mer information om hur du ställer in volymen finns i bruksanvisningen som medföljer BLUETOOTH- stereoljuduppspelningsenheten. , Höj volymen på stereoljuduppspelningsenheten. Ljudet är förvrängt (distorsion)

Sänk volymen på BLUETOOTH- stereoljuduppspelningsenheten tills störningarna försvinner. Mer information om hur du ställer in volymen finns i bruksanvisningen som medföljer BLUETOOTH- stereoljuduppspelningsenheten. Ljudet hoppar eller kommunikationsavståndet är kort. , Om en enhet som avger elektromagnetisk strålning, t.ex. ett trådlöst LAN, andra BLUETOOTH-enheter eller en mikrovågsugn, finns i närheten kan du prova att flytta enheten bort från sådana störande källor. , Ta bort eventuella hinder mellan den här enheten och den andra BLUETOOTH-enheten, eller flytta bort från det som hindrar kommunikationen.TDM-BT1 [SE] 3-095-404-11(1)

, Placera den här enheten och den andra BLUETOOTH-enheten så nära varandra som möjligt. , Placera om den här enheten. , Placera om den andra BLUETOOTH-enheten. Ihopparningen kan inte utföras. , Placera den här enheten och BLUETOOTH-målenheten närmare varandra. , Kontrollera att BLUETOOTH- enheten som matar ut ljudet har pinkoden ”0000”. , Stäng av BLUETOOTH- funktionen för alla övriga oanvända BLUETOOTH- enheter. BLUETOOTH-enheten för stereoljud kan inte ansluta till denna enhet. , Stäng av BLUETOOTH- funktionen för alla övriga oanvända BLUETOOTH- enheter. Ljudet är fördröjt. , Om du tittar på TV eller på film från en DVD-spelare via en BLUETOOTH-anslutning via den här enheten är det möjligt att ljudet fördröjs i förhållande till bilden. Vad är BLUETOOTH- tekniken? Trådlös BLUETOOTH-teknik är en teknik för trådlös överföring med kort räckvidd som möjliggör trådlös informationsöverföring mellan digitala enheter, t.ex. datorer eller digitala kameror. Den trådlösa BLUETOOTH-tekniken har en räckvidd på ungefär 10 m. Vanligtvis ansluter du två enheter med varandra, men vissa enheter kan anslutas till flera enheter på en och samma gång.* Du behöver inte använda kablar för anslutning eftersom BLUETOOTH-tekniken är trådlös, och du behöver inte heller rikta enheterna mot varandra, som vid infraröd teknik. Därför kan du förvara en sådan enhet i t.ex. en väska eller ficka. BLUETOOTH-tekniken är en internationell standard som stöds av tusentals företag och också används av många företag över hela världen.

• Den här enheten kan inte anslutas till flera enheter på en och samma gång. Den här enhetens kommunikationssystem och kompatibel BLUETOOTH-profil Profilen innebär en standardisering av de funktionerna som gäller olika BLUETOOTH-enheters specifikationer. Denna enhet och BLUETOOTH-enheten som matar ut ljudet behöver ha stöd för följande BLUETOOTH- version och -profil för att fungera tillsammans: Kommunikationssystem: BLUETOOTH-specifikation version

Utgång BLUETOOTH-specifikation effektklass 2 Maximal kommunikationsräckvidd Avstånd utan hinder, ungefär 10 m*

A2DP (Advanced Audio Distribution Profile) Strömförsörjning Likström 5 V, 0,1 A (via DIGITAL MEDIA PORT) Mått Ungefär 44 × 16 mm (diam. × höjd), (kabel 1 m) Vikt Ungefär 55 g

Den verkliga räckvidden varierar beroende på olika faktorer, t.ex. hinder mellan enheterna, magnetfält kring mikrovågsugnar, statisk elektricitet, mottagningskänslighet, antennprestanda, operativsystem, programvara osv.

BLUETOOTH-standardprofilerna visar användningsområdet för BLUETOOTH-kommunikationen mellan enheter. Rätt till ändring av utförande och tekniska data förbehålles.2
