| Producttype | Compressor |
| Merk | Metabo |
| Model | MEGA 350 W |
| Afmetingen (L x B x H) | 88 x 49 x 77 cm |
| Gewicht | 49 kg |
| Stroomvoorziening | 230 V, 50 Hz, 9 A |
| Aanzuigcapaciteit | 290 l/min |
| Effectief debiet | 165 l/min |
| Maximale werkdruk | 10 bar |
| Inhoud tank | 50 l |
| Aantal luchtaansluitingen | 2 |
| Compressortype | B 2800, 2 cilinders |
| Toerental | 1300 t/min |
| Motorvermogen | 2,0 kW |
| Beschermingsgraad | IP 44 |
| Geluidsvermogensniveau | 91 ± 3 dB(A) |
| Aanbevolen olietype | 10W40 |
| Oliehoeveelheid (verversing) | 0,21 l |
| Hoofdfuncties | Productie van perslucht voor pneumatisch gereedschap, oppompen, spuiten, reinigen |
| Regelmatig onderhoud | Condenswater aftappen elke 50 uur, luchtfilter controleren en vervangen, olie verversen elke 500 uur |
| Veiligheidsvoorzieningen | Veiligheidsventiel, beveiligingsschakelaar, manostaat |
| Repareerbaarheid | Reparaties door een professionele elektricien of gespecialiseerde werkplaats |
Veelgestelde vragen - MEGA 350 W METABO
Gebruikersvragen over MEGA 350 W METABO
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Compressor in PDF-formaat gratis! Vind uw handleiding MEGA 350 W - METABO en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. MEGA 350 W van het merk METABO.
GEBRUIKSAANWIJZING MEGA 350 W METABO
Wij verklaaren als einige verantwoordedorlieke, dat dit product in overeensstemming is met de volgende normen' conform de bepalingen van de richlijnen keuringsinstante ** uilgevoerd door Gemelen/ Gegerandeerd geluidsvismeu**
ES

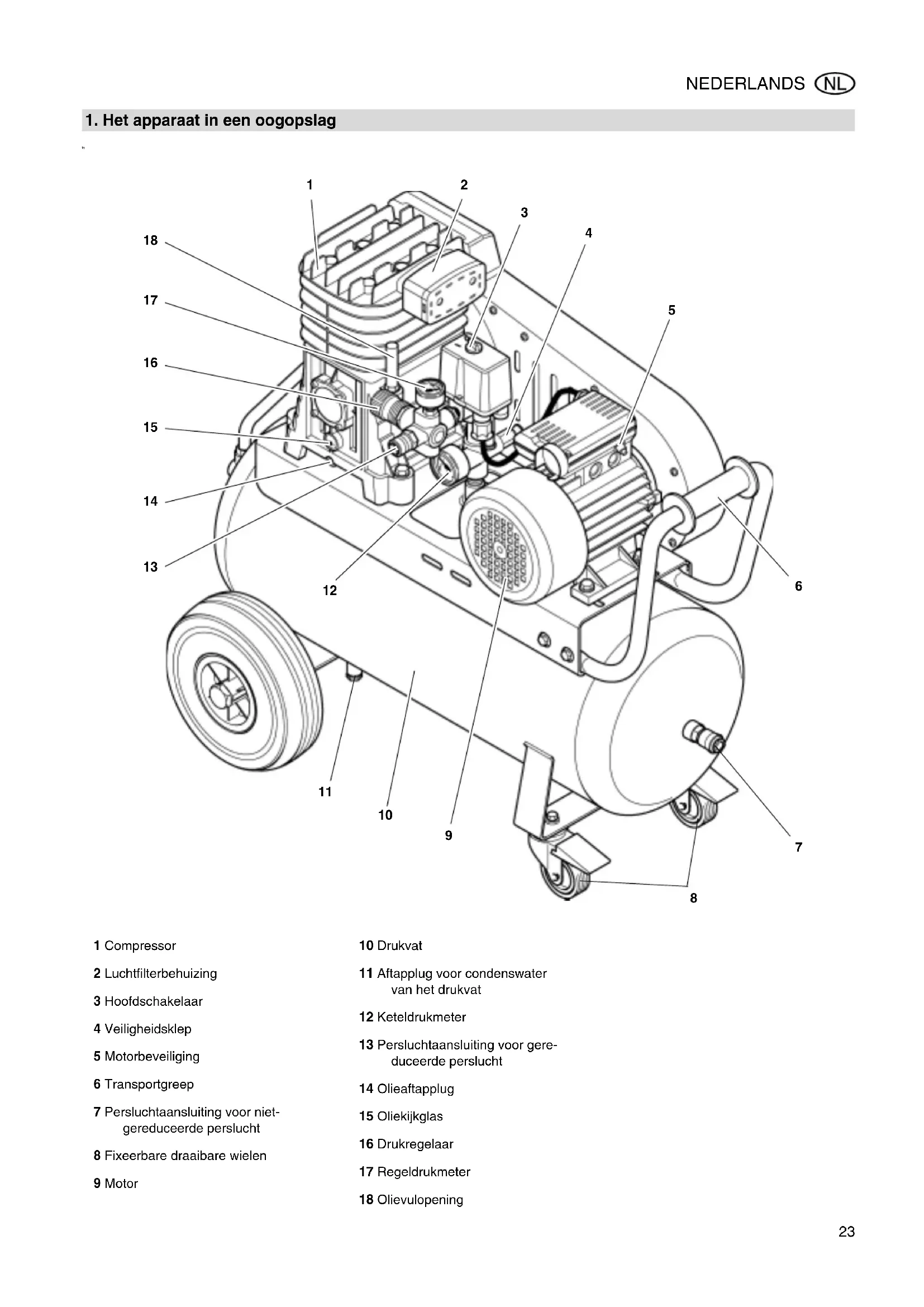

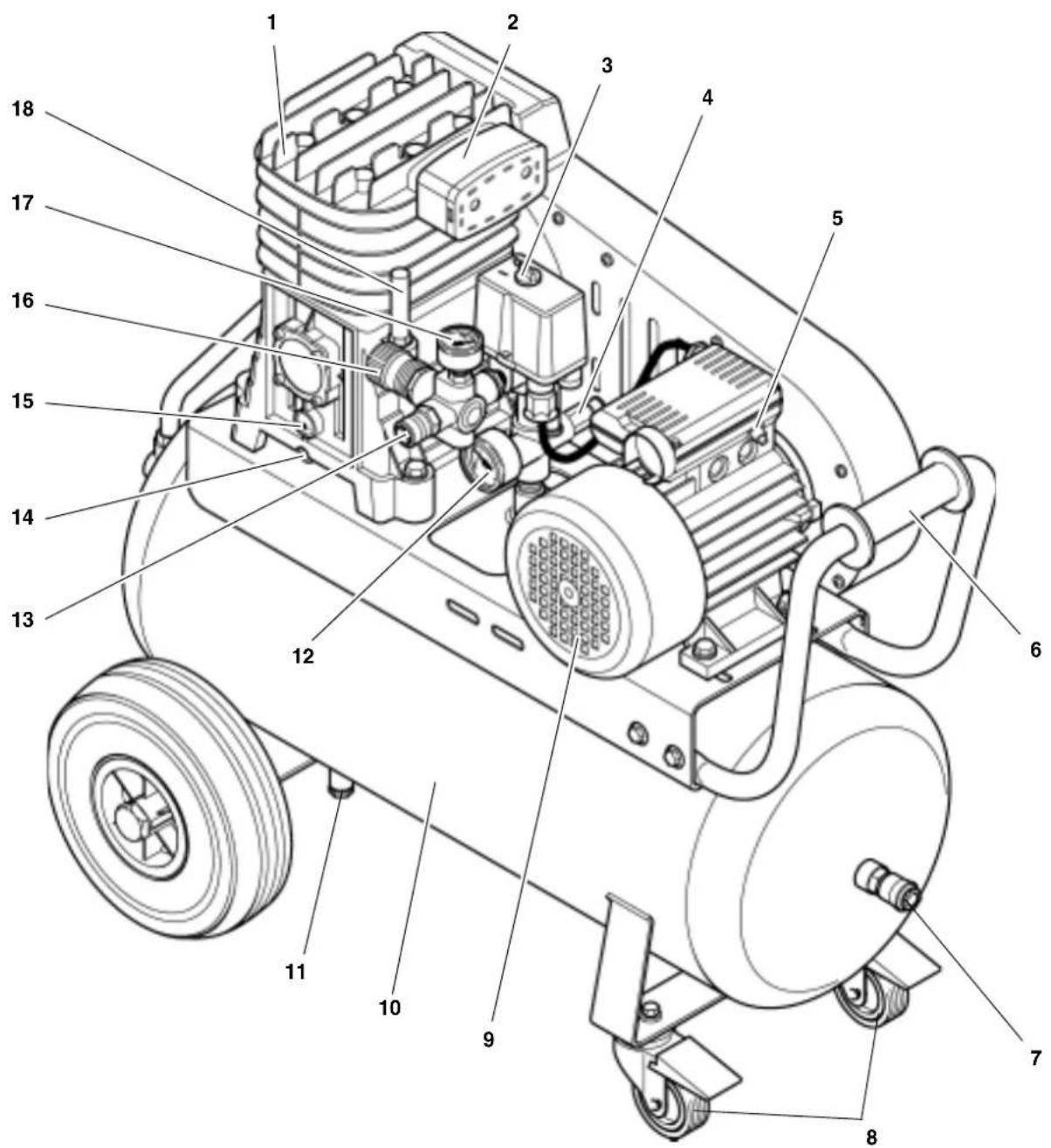

1. Het apparatus in een oogopslag
1 Compressor
10 Drukvat
2 Luchtfilterbehuzing
11 Aftapplug voor condenswater van het drukvat
3 Hoofdschakelaar
12 Keteldrukmeter
4 Veiligheidsklep
13 Persluchtaansluiting voor gere duceerde perslucht
5 Motorbeveiling
14 Olieaftapplug
6 Transportgreep
15 Oliekijkglas
7 Persluchtaansluiting voor nietergereduceerde perslucht
16 Drukregelaar
8 Fixeerbare draaibare wielen
17 Regeldrukmeter
9 Motor
18 Olievulopening
Inhoudstafel
- Het apparaat in een oogopslag... 22
- Lees dit eerst! 23
- Veiligheid.. 23
3.1 Voorgeschreveen gebruik van het systeme 23
3.2 Algemene veiligheidsvoorschriften 23
3.3 Veiligheidsvoorzieningen 24 - Bediening 24
4.1 Voor de eerste
ingebruikname 24
4.2 Netaansluiting 24
4.3 Perslucht genereren. 24 - Service en onderhoud 24
5.1 Regelmatig onderhoud. 25
5.2 Machine opbergen 25 - Beschikbare accessoires ...25/63
7.Problemen en storingen.27 - Reparatie. 27
- Milieubescherming 27
- Technische gegevens. 28
2. Lees dit eerst!
- Voordat u het apparaat in gebruik neemt moet u eerst de handleiding lezen en waar bij vooral aandacht besteden aan het hoofdstuk "veiligheidsvoorschriften".
- Als u bij het uitpakken van het apparaat transportschade vaststelt, dan moet u waar onmiddelijk uw leverancier van op de hoogte stellen. In dat geval mag u het apparaat Niet in gebruik nemen!
- De verpakking moet, conform de lokale wetgeving inzake de beschering van het milieu, met een bevoegde ophaaldienst meegegeven worden.
- Bewaar deze handleiding. In geval van twijfel kurz u de handleiding opnieuw raadplegen. Bewaar ook de keuringsrapporten van de persluchtcomponenten goed.
- Als u het apparaat uitleent of doorverkoopt, dan moet u deze handleiding erbij voegen.
3. Veiligheid
3.1 Voorgeschreveu gebruik van het systeme
Dit apparaat produeert perslucht voor persluchtaangedreven gereedschap.
Het gebruik ervan in de medische sector en de levensmiddelensector evenals het vullen van zuurstofflessen is verboden.
Explosieve en ontvlambare gassen of gassen die de gezondheid schaden, mogen Niet aangezogen worden. In ruimten met gevaar voor explosie mag het apparaat Niet gebruikt worden.
Elk ander gebruik is verboden. Niet toegelaten gebruik, wijzigingen aan het apparaat of het gebruik van onderdelen die nicht door de fabrikant goedgekeurd zich, kuren onvoorspelbaar persoonlijk letselveroorzaken!
Kinderen,jongeren en Niet opgeleide personen mogen het apparaat en het hierop aangesloten persluchtgereed-schap Niet gebruiken.
3.2 Algemene veiligheidsvoorschriften
Houdt u zich bij gebruik van dit elektrische toestel aan de volgende verigheidsvoorschriften om gevaar voor personen of materiele schade te voorkomen.
Houdt u zich aan de bijzondere veiligheidsvoorschriften in de betreffende hoofdstukken.
Houd de met het apparaat meegeleverde documenten zorgvuldig bij.
Houdt u zich eventuele aan de richtlijnen of ongevalpreventievoorschriften van de beroepsvereniging inzake de omgang met compressoren en persluchtgereedschap.
! Algemeen gevaar!
Houd uw werkplek in orde - een wanordelijke werkplek kan ongevallen tot gevolg hebben.
Wees aandachtig. Let op wat u doet. Ga verstandig te werk. Gebruik het elektrische toestel Niet, wanner u Niet geconcentreerd bent.
Houd rekening met de omgevingsfactoren.
Zorg dat er goede verlichting is.
Zorg voor een goede lichaamshouding.
Zorg ervoor dat u op een stevige ondergrond staat en let er vooral op dat u.altijd goed in evenwicht bent.
Gebruik het elektrische toestel Niet in den nabijheid van ontvlambare vloeistoffen of gassen.
Houd kinderen buiten het bereik van de werkplek. Zorg ervoor dat geen andere Personen het gereedschap of het snoer können aanraken.
Zorg dat u het elektrische toestel nicht overbelast - gebruik dit elektrische toestel uitsluitend binnen het vermogensbereik dat in de technische gegevens vermeld worden.
Gevaar stroom!
door
elektrische
Stel het elektrische toestel nicht bloot aan regen.
Gebruik dit elektrische toestel nicht in een vochtige of natte omgeving.
Vermijd dat u tijdens werkzaamheden met dit toestel in contact komt met geaarde elementen zoals radiatoren, buizen, ovens, koelkasten.
Gebruik het snoer Niet voor doeleinden waarvoort het Niet bedoeld is.
Gevaar voor verwondingen door ontsnappende perslucht en door perslucht meegesleepte onderden!
Richt de perslucht nooit op mensen of dieren!
Controller of alle gebrukke persluchtgereedschap en accessoires voor degebrukke werkdruk geschikt+zijn of via drukregelaars aangesloten+zijn.
Let er bij het losdraaien van de selnkoppeling op, dat de perslucht in de persluchtslang plotseling vrijkomt. Hou waarom het los te makeuiteinde van de persluchtslang vast.
Zorg dat alle schroefverbindingen steeds vast aangehaald zich.
Voer nooit zichreparaties aan het apparaatuit!Reparaties van compressoren, drukvaten en persluchtgereedschapmogen uitsluitend door gekwalificeerdpersoneel uitgevoerd worden.
Gevaardooroliehoudende perslucht!
Gebruik de oliehoudende perslucht uitsluitend voor persluchtgereedschap, dat voor oliehoudende perslucht bedoeld is. Gebruik een persluchtslang voor oliehoudende perslucht Niet voor persluchtgereedschap dat Niet voor oliehoudende perslucht bedoeld is. Vul geen autobanden etc. met oliehoudende perslucht.
Gevaar voor brandwonden aan de oppervlakken van de persluchtvoerende onderdelen!
Laat het toestel afkoelen, alvorens met de onderhoudswerkzaamheden te beginnen.
Gevaar voor verwondingen en kneuzingen aan bewegende onderden!
Neem het apparaat nooit in gebruik zonder gemonteerde veiligheidsvoorziening.
Houd er rekening mee dat het apparaat automatisch opstart, wanner de minimale druk overschreden worden! Controller of het apparaat van het stroomnet gekoppeld is, alvorens onderhoudswerkzaamheden uit te voeren.
Zorg dat er zich bij het inschakelen (bijvoorbeeld na onderhoudswerkzaamheden) geen gereedschap of losse onderdenmeer in het elektrische toestel bevinden.
Gevaar door onvoldoende persoonlijke veiligheidsuitrusting!
Draag oordoppen.
Draag een veiligheidsbril.
Draag een stofmasker bij werkzaamheden waarbij stof vrijkomt of bij ontwikkeling van nevels die de gezondheid kunnen schaden.
Draag aangepaste werkkledij. Bij werkzaamheden buiten+zijn antislipschoenen aanbevolen.
Gevaar door gebreken aan het elektrische toestel!
Zorg dat het elektrische toestel evenals het toebehoren goed onderhoven worden. Neem hierbij de onderhoudsvoorschriften in acht.
Controleer het elektrische toestel voor elk gebruik op eventuele beschadigingen: voor het toestel gebruikt worden, moet de goede werkig van de veiligheids- en bescherminrichtingen en van lichtbeschadigde delen zorgvuldig gecontroleerd worden. Controleer of descharnierende onderdelen correct functioneren en Niet klemmen. Alle onderden要去en correct gemonteerd zijn en aan alle voorwaarden voldoen om een feilloze bediening van het elektrische toestel te garanderen.
Laat beschadigde beveiligingen of onderdelen deskundig en door een gekwalificeerdevakman herstellen of verrangen. Laat beschadigde schakelaars in een reparatiedienst verrangen. Gebruik dit elektrische toestel Niet, wanner u de schakelaar Niet kan in- en uitschakelen.
Zorg ervoor dat er zich geen oliën of vetten op de handgrepen bevinden en dat ze droog blijven.
3.3 Veiligheidsvoorzieningen

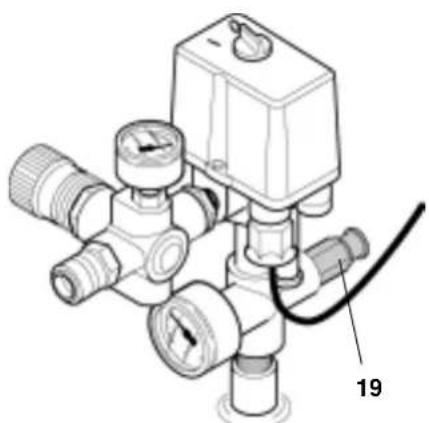

Veiligheidsklep
Deveiligheidsklep onder veerduk (19) bevindt zich bij de hoofdschakelaar. Deveiligheidsklep worden geactiveerd bij overschrijding van de maximaal toegelaten druk.
4. Bediening
4.1 Voor de erstene ingebruikname
Wielen monteren
- Monteer de WIelen zoals aangegeven.
4.2 Netaansluiting
Gevaar!
Gebruik de machine uitsluitend in een droge omgeving.
Sluit de machine enkel aan op een stroombron die voldoet aan de onderstaande voorwaarden:
-
de stopcontacten zijn reglementair geinstalleer, geaard en goedgekeurd;
-
zekering conform de technische gegevens;
Het snoer moet zo gelegd worden dat de werkzaamheden Niet bemoeilukt worden, en dat het snoer Niet beschadigd kan worden.
Controleer steeds of de machine uitgeschakeld is, alvorens de stekker in het stopcontact te steken.
Beschem het snoer gegenitte en bijtende scheikundige (vloei) stoffen en zorg dat het snoer Niet beschadigd kan worden door scherpe voorwerpen.
Als verlengsnoer mag uitsluitend gebruik gemaakt worden van een snoer met voldoende doorsnede (zie "Technische gegevens").
Schakel de compressor uit met de hoofdschakelaar, en Niet door de netstekker uit het stopcontact te trekken.
Na beeindiging van de werkzaamheden trekt u de stekker uit het stopcontact.

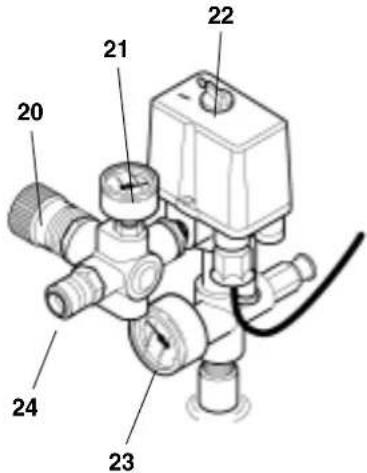

4.3 Perslucht genereren
- Schakel het apparaat in en wacht tot de maximale keteldruk bereikt is (de compressor schakeltuit) (22).
De keteldruk kunt u van de keteldrukmeter (23) aflezen.
- Stel de regeldruk in met de drukregelaar (20). De huidige regeldruk kunt u van de regeldrukmeter (21) aflezen.
Opgelet!
De ingestelde regeldruk mag de maximale bedrijfsdruk van het aangesloten persluchtgereedschap nicht overschrijden!
- Sluit de persluchtslang aan op de persluchtaansluiting (24).
- Sluit het persluchtgereedschap aan. Nu kunt u met het persluchtgereed-schap werken.
- Schakel het apparaatuit, wanner u niet onmiddelijk wenst verder te werken.Trekervolgens ook de netstekkeruit het stopcontact.
5. Service en onderhoud
Gevaar!
Alvorens u met werkzaamheden aan het apparaat begint:
- zet u het apparaat UIT.
trek de stekker uit het stopcontact. - wacht u tot het apparaat stilstaat.
- controller of het apparaat en het gebruekte persluchtgereedschap en accessoires Niet meer onder druk staan.
- Iaat het apparaat en alle gebruikte persluchtwerktuigen en toebehoren afkoelen.
Na beeindiging van alle werkzaamheden aan het apparatus:
-schakel alle veiligheidsvoorzie- ningen wee in en controleert u de werking ervan.
- controller of alle gereedschap en dergelijke van of uit de machine verwijderd is.
Service en/of onderhoudswerkzaam-heden die Niet in dit hoofdstuk beschreiben staan, mogen uitsluitend door vaklui utgevoerd worden.
5.1 Regelmatig onderhoud
Telkens voor het begin van het werk
- Controller de persluchtslangen op beschadigingen, en verrang ze indien nodig.
- Controller of de schroeferbindingen vast zitten, en draai ze vast indien nodig.
- Controller het aansluijsnoor op beschadigingen, en LAST het dooreen elektromonteur verrangen indien nodig.
Omde50ur

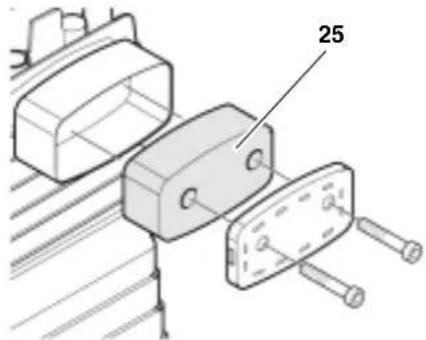

- Controller het luchtfilter (25) aan de compressor, reinig dit indien nodig.

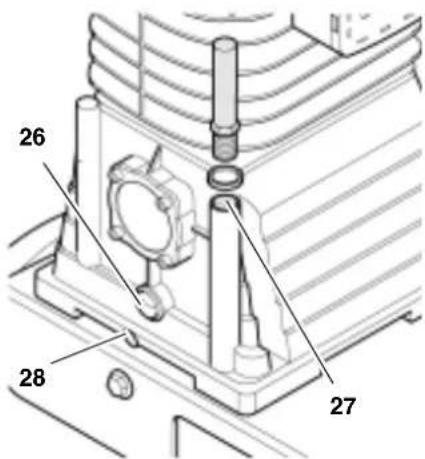

- Controller het oliepeil (26) van de compressor en vul olie bij indien nodig (27).

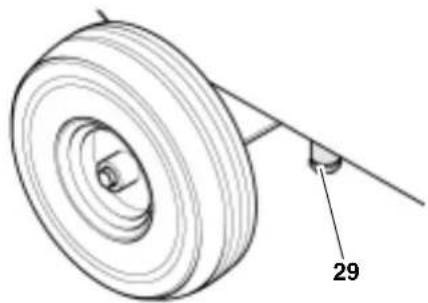

- Tap het condenswater van het drukvat af (29).
Opgelet!
Het condensatewater bevat
olie en要去 afgeleverd worden bij een verzamelpunt voor schadelijke stoffen.

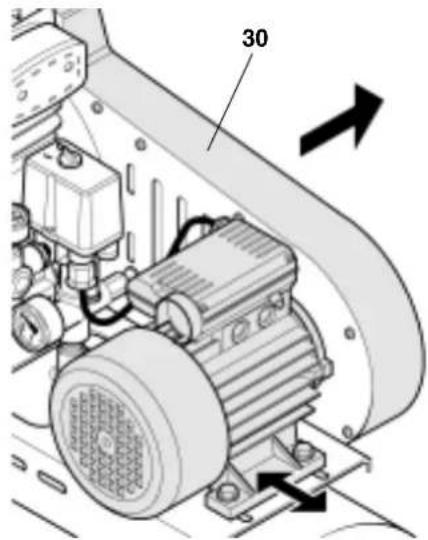

- Controller de transmissieriem:
-Verwijder het riembeschemmrooster (30).
-Indien nodig transmissieriem verrangen of naspannen.
- Om de riemspanning te wijzigen, draait u de vier bouten aan de voet van de motor los en verschuift u de motor.
Draai de bouten aan de voet van de motor opnieuw vast.
-Breng het riembeschemrooster opnieuw aan.
Om de 250 ur
- Vervang het luchtfilter van de compressor.
- Vervang het luchtfilter van de filterdrukregelaar.
Om de 500勘
- Tap de olie van de compressor af via de olieaftapschroef (28) en ververs.Deze.
De afgewerkte olie moet wor
den verwijderd bij een erkend verzamelpunt!
Na 1000 ur
- Laat de compressor nakijken door een vakman. Hierdoor worden de levensduur van de compressor aanzienlijk verlngd.
5.2 Machine opbergen
- Schakel het apparaat uit en trek de stekker uit het stopcontact.
- Ontlucht het drukvat en alle aangesloten persluchtgereedschap.
- Berg de machine steeds op, waar onbevoegden het Niet+kennen aan-zetten.
Opgelet!
De machine mag nicht in de open lucht of in een vochtige omgeving opgeborgen worden.
Leg de machine voor opberging of voor transport Niet op een zijde.
6. Beschikbare accessoires
Voor bijzondere werkzaamheden zijn volgende accessoires verkrijngbaar in devakhandel - de tekeningen vindt u terug op de omslagijde achteraan:
Afdichten
A Patroonpistool KP 910 voor normale patronen. Art.-nr.090 101 0030
Metaalbewerking
B Tapmachine BN 540 bijzonderkleine snijradius,bewerkt staalplaten tot een dikte van 1,0 mm. Art.-nr.090 1006784
Boren
C Boormachine BM 310
zeer handig toestel, moeitelooos te
gebruiken; rechtsdraaiend.
Art.-nr. 090 100 6725
- Boormachine BM 500 (niet afgebeeld) met snelspankop 3/8"; rechts-/linksdraaiend met snelomschakeling. Art.-nr. 090 105 4533
Nieten / spijkeren
D Spijkernietmachine Kombi 40/50 voor niieten (type 90) van 20 mm tot 40 mm en platkopspijkers (type SKN) van 20 mm tot 50 mm. Art.-nr. 090 105 4720
Spijkernietmachine Kombi 32 (niet afgebeeld) voor nielen (type 90) van 15mm tot 32mm en platkopagnels (type SKN) van 16mm tot 32mm . Art.-nr.090 105 4711
Nietmachine KG 80/16 (niet afgebeeld) voor nieten (type 80) van 6 mm tot 16 mm. Art.-Nr.090 105 4681
Nietmachine KG 90/25 (niet aufgebeeld) voor nielen (type 90) van 15 mm tot 25 mm. Art.-Nr.090 105 4690
Nietmachine KG 90/40 (niet aufgebeeld) voor nielen (type 90) van 20 mm tot 40 mm. Art.-Nr. 090 105 4703
- Platkopspijkermachine SKN 50 (niet afgebeeld) voor platkopnagels (type SKN) van 20 mm tot 50 mm. Art.-Nr. 090 105 4738
Schilderen
E Verfspuittpistol FB 2200 HVLP High-volume-low-pressure-uitrusting vermindert het weerkaatsen van de verfnevel voor een efficiente verdeling en een lager verfverbruik. Art.-nr.090 105 4460
- Verfspuittpistol FB 2200 (niet afgebeeld) met 0,5 l-verfpot; professioneel verfspuittpistol; traploos instelbaar voor ronde en brede straal. Art.-nr. 090 105 4452
Verfspuittpistol SB 200 (niet afgebeeld) met 1,0 I-aanzuig-pot. Art.-nr.090 100 3882 - Verfspuittpistol FB 150 (niet afgebeeld) met 0,5 l-verfpot; voor grondverf en lakken met verschillende viscositeit. Art.-nr. 090 100 3874
Verfspuittpistol FB 90 (niet afgebeeld) met 0,75 I-verfpot; voor grondverf en lakken met verschillende viscositeit. Art.-nr. 090 105 6064
Beitelen
F Beitelhamerset MHS 450
voor bouw- en carrosseriewerkzaamheden.
Art.-nr. 090 100 9210
- Beitelhamerset MHS 315 (niet afgebeeld) voor het verwijderen van pleisterwerk en tegels en voor lichte beitelwerkzaamheden. Art.-nr.090 100 6911
Banden oppompen / bandendruk meten
G Bandenpomp met manometer RF 480 professione uitvoering (geijkt). Art.-nr.090 105 4630
- Bandenpomp met manometer RF 363 (niet afgebeeld) zoals RF 480, maar nicht gijkt. Art.-nr. 090 105 4622
- Bandenpomp met manometer RF 200 (niet afgebeeld) voor het oppompelen van banden en ballen (geijkt). Art.-nr. 090 105 6188
- Bandenpomp met manometer RF 100 (niet afgebeeld) zoals RF 200, maar Niet geijkt. Art.-nr. 090 102 6724
Reinigen
H Blaaspistool BP 200 kunststofuitvoering. Art.-nr. 090 105 4606
- Blaaspistool BP 300 (niet afgebeeld) kunststofuitvoering; bijzonder hoge luchthoeveelheid dankzij venturispuitmond. Art.-nr. 090 105 4614
-
Blaaspistool BP 70 (niet afgebeeld)
lichtmetaaluitvoering (met 100 mm-verlenging).
Art.-nr. 090 102 6726 -
Blaaspistool BP 60 (niet aufgebeeld) lichtmetaaluitvoer-ring (kort). Art.-nr. 090 102 6718
Schroeven
I Slagmoersleutel SR 230
robuuste uityvoering voor hobby en autotechniek.
Art.-nr. 090 105 6170
- Slagmoersleutel SR 340-Set (niet afgebeeld) professionele uitvoering met ruim toebehoren. Art.-nr. 090 105 6137
- Slagmoersleutel SR 140-Set (niet afgebeeld) talrijke möglichkkeiten voor hobby en autotechniek; met ruim toebehoren. Art.-nr. 090 100 8582
- Slagmoersleutel SR 120-Set (niet afgebeeld) laag luchtverbruik, daardoor ook geschikt voorkleinere compressoren; met ruim toebehoren. Art.-nr. 090 100 6750
- Ratelsleutel RS 320 (niet afgebeeld) dankzij alanke vorm en met rubber beklede kop ideaal voor toepassen in de autotechniek. Art.-nr. 090 105 4541
- Ratelsleutel RS 220-Set (niet afgebeeld) volledige set met omvangrijk toebehoren. Art.-nr. 090 100 6717
Schroevendraaier DS 1610 (niet afgebeeld) rechts-/links-draaiend met snelomschakeling. Art.-nr. 090 101 2440
Sprayen
J Spraypistool SPP 161 voor het sproayen van koudreini- ger, olie, vloeibare was, enz. Art.-nr.090 105 4525
Gecombineerd spraypistol UBS 820 (niet afgebeeld) voor normale 1,0 l-schroefpatronen. Art.-nr.090 105 4479
Slangen
K Slangtrommel ST 200 360^ draaibaar; met 30 m PU-persluchtslang. Art.-nr. 090 105 4568
Gewapende persluchtslang (niet afgebeeld) met snelkoppeling en insteeknippel; 5m lengte; 12 mm buitendiameter; 6mm binnendiameter. Art.-nr.090 105 4908
Gewapende persluchtslang (niet alegeeld) met snelkoppeling en insteeknippel; 10 m lenghte; 12 mm buitendiameter; 6 mm bin-nendiameter. Art.-nr. 090 105 4916
Gewapende persluchtslang (niet afgebeeld) met snelkoppeling en insteeknippel; 10 m lenghte; 15 mm buitendiameter; 9 mm binnendiameter. Art.-nr.090 105 4924
Gewapende persluchtslang (niet afgebeeld) 50m lengte; 15 mm buitendiamter; 9 mm binnendiameter. Art.-nr.090 105 4932
Spiraalslang, Rilsan (niet afgebeeld) met snelkoppeling en insteekmof; 2,5 m nuttige lengte; 8 mm buitendiameter; 6 mm binnendiameter. Art.-nr.090 105 4940
Spiraalslang, Rilsan (niet afgebeeld) met snelkoppeling en insteekmof; 7,5 m nuttige lengte; 8 mm buitendiameter; 6 mm binnendiameter. Art.-nr.090 105 4959
Spiraalslang, Rilsan (niet afgebeeld) met snelkoppeling en insteekmof; 10,0 m nuttige lengte; 10 mm buitendiameter; 8 mm binnendiameter. Art.-nr. 090 105 4967
Slangtrommel SA 100 (niet afgebeeld) met gewapendel lang 20,0m lengte; 15mm buitendiameter; 9mm binnendiameter. Art.-nr.090 105 4975
Slangtrommel SA 200 (niet afgebeeld)
Geschikt voor bevestiging muur- en plafondbevestiging; automatische oprolfungie; met 8m PU-persluchtslang; 13mm buitendiameter; 8mm binnendiameter. Art.-nr.090 105 4550
Accessoires
L Accessoireset LPZ 7-S bevat: blaaspistol, bandenpomp, bandenpompnpnippel, balnaald, verfspuitpistol, spraypistol, spiraalslang. Art.-nr.0901003858
- Accessoreset LPZ 7-P (niet afgebeeld) bevat: blaaspistol, bandenpomp, bandenpompnpippel, balnaald, verfspuittistol, spraypistool, 10 m weefselslang. Art.-nr. 090 100 3890
- Accessoreset LPZ 6 (niet afgebeeld) bevat: blaaspistol, bandenpomp, bandenpompnpippel, balnaald, verfspuitpistol, 5m gewapendelang. Art.-nr.090 104 4487
-
Accessoireset LPZ 4 (niet afgebeeld) bevat: blaaspistol, bandenpomp, verfspuitpistol, spi-raalslang. Art.-nr.090 101 3845
-
Accessoreset LPZ 2
(niet afgebeeld)
bevat: universele houder met blaaspistool, bandenpomp, verfspuitpistool, spiralslang.
Art.-nr. 090 105 5971
7. Problemen en storingen
Gevaar!
Alvorens u met werkzaamhe
den aan het apparaat begint:
- zet u het apparaatuit.
- trek de stekker uij het stopcontact.
- wacht u tot het apparaat stilstaat.
- controller of het apparaat en het gebruikte persluchtgereedschap en accessoires nicht meer onder druk staan.
- laat het apparaat en alle gebruiske persluchtwerktuigen en toeboho- ren afkoelen.
Na beeindiging van alle werkzaamheden aan het apparatus:
schakel alle veiligheidsvoorzie- ningen wee in en controleert u de werking ervan.
- controller of alle gereedschap en dergelijke van of uit de machine verwijderd is.
- Er is geen spanning.
- Controller het snoer, de stekker, het stopcontact en de betreffende zekerig.
- De netspanning is te laag.
- Gebruik een verlengsnoer met voldoende doorsnede (zie "Technische gegevens"). Vermijd gebruik van een verlengsnoer bij een koud apparaat.
- De compressor werd uitgeschakeld door de netstekker uit het stopcontact te trekken verwijl hij in gebruik was.
- Schakel de compressor eerst uitemet de hoofdschakelaar,enschakel hem cervolgens wee in.
- Motorbeveiliging ingekomen, bijvoorbeeld door ontoreikende koeling (koelribben afgedekt).
Aan-uit-schakelaar voor de compressor uitschakelen;oorzaak voor de oververhitting verhelpen; onceveer 10 minuten latent afkoelen; schakelaar voor de motorbeveiliging indrukken; aan-uit-schakelaar voor de compressor weer inschakelen.
De compressor draait zonder voldoende druk op te bouwen.
Aftapopeningen voor condensatie-water aan het drukvat ondicht.
-
Controller de dichting van de aftapschroef (aftapschroeven); EVT. verrangen.
-Trek de aftapschroef (aftapschroeven) met de hand aan. -
De terugslagklep vertoont lekkages.
-Laat de terugslagklep herstellen door een vakman.
De druk in het persluchtgereedschap is onvoldoende.
- De drukregelaar is nicht voldoende opengedraid.
-Draai de drukregelaar verder open. - De slangverbinding:tussen de compressor en persluchtgereedschap vertoont lekkages.
- Controller de slangverbinding; verwang beschadigde onderdelen indien nodig.
8. Reparatie
Gevaar!
machines mogen uitsluitend door een elektromonteur uitgevoerd worden!
De elektrische machines können voor reparatie verzonden worden maar de Service-vestiging in uw land. Het adres vindt u terug bij de lijst met onderdelen.
Geef bijinzending voor reparatie een omschrijving van het vastgestelde defect.
Het verpakkingsmaterialiaal van de machine is 100% recycleerbaar.
Afgedankte machines en accessoires bevatten große hoeveelheden waarde-volle grond- en kunststoffen die eveneens gereyceld können worden.
De gebruiksaanwijzing werk op chloorvrij gebleekt papier gedrukt.
- Technische gegevens
| Aanzuigvermögen l/min 290 | ||
| Effectief geleverd volume (debiet) l/min 165 | ||
| Vulvermögen l/min 195 | ||
| Bedrijfsdruk (compressoreinddruk) bar 10 | ||
| Drukvatvolume l 50 | ||
| Aantal luchtansluitingen 2 | ||
| Compressortype B 2800 | ||
| Aantal cilinders 2 | ||
| Toerental (compressor) min | -1 1300 | |
| Motorvermögen | kW | 2,0 |
| Voedingsspanning (50 Hz) | V | 230 |
| Nominale stroomsterkte | A | 9,0 |
| Zekering min. | A | 16 langzaam |
| Beveiligingsklasse | IP 44 | |
| Maximale totale lenghte bij het gebruik van verlangkabels: | ||
| -bij 3 x 1,5 mm2ader diameter | m | 30 |
| -bij 3 x 2,5 mm2ader diameter | m | 50 |
| Oliekwaliteit | 10 W 40 | |
| Oliehoeveelheid bij olié verversen | I | 0,21 |
| Afmetingen: lenghte x bredte x hoogte | cm | 88 x 49 x 77 |
| Gewicht | kg | 49 |
| Geluidsdrukniveau LPA in 4 m max. | dB (A) | 71 ± 3 |
| Geluidintensiteit LWA | dB (A) | 91 ± 3 |
