| Tipo di prodotto | Compressore |
| Marca | Metabo |
| Modello | MEGA 350 W |
| Dimensioni (L x l x h) | 88 x 49 x 77 cm |
| Peso | 49 kg |
| Alimentazione elettrica | 230 V, 50 Hz, 9 A |
| Capacità di aspirazione | 290 l/min |
| Portata effettiva | 165 l/min |
| Pressione massima di esercizio | 10 bar |
| Volume del serbatoio | 50 l |
| Numero di uscite d'aria | 2 |
| Tipo di compressore | B 2800, 2 cilindri |
| Velocità di rotazione | 1300 giri/min |
| Potenza del motore | 2,0 kW |
| Grado di protezione | IP 44 |
| Livello di potenza acustica | 91 ± 3 dB(A) |
| Tipo di olio consigliato | 10W40 |
| Quantità di olio (cambio) | 0,21 l |
| Funzioni principali | Produzione di aria compressa per utensili pneumatici, gonfiaggio, verniciatura, pulizia |
| Manutenzione regolare | Scarico dell'acqua di condensa ogni 50 h, controllo e sostituzione del filtro dell'aria, cambio dell'olio ogni 500 h |
| Dispositivi di sicurezza | Valvola di sicurezza, interruttore di protezione, pressostato |
| Riparabilità | Riparazioni da parte di un elettricista professionista o officina specializzata |
Domande frequenti - MEGA 350 W METABO
Domande degli utenti su MEGA 350 W METABO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Compressore in formato PDF gratuitamente! Trova il tuo manuale MEGA 350 W - METABO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MEGA 350 W del marchio METABO.
MANUALE UTENTE MEGA 350 W METABO
Nori di chiaricare io la sua escludu responsabilità che il presente prodotto è conformare alla seguenti norma" in conformità con le disposizioni delle normative ** vertale di prova *** eseguita da* Livello di potenza sonora misurato' guarità*
PT
DECLARACAO DE CONFORMIDADE

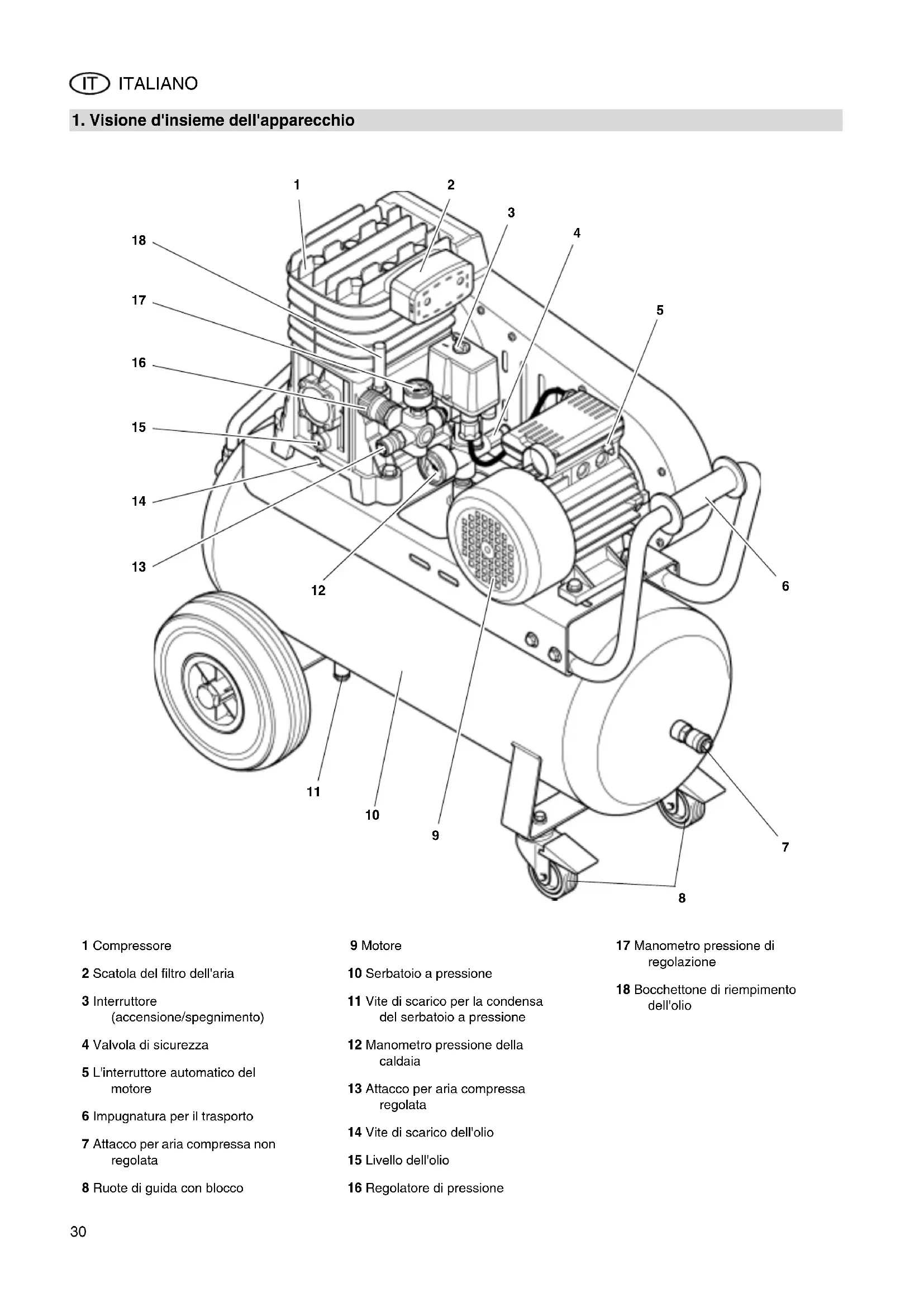

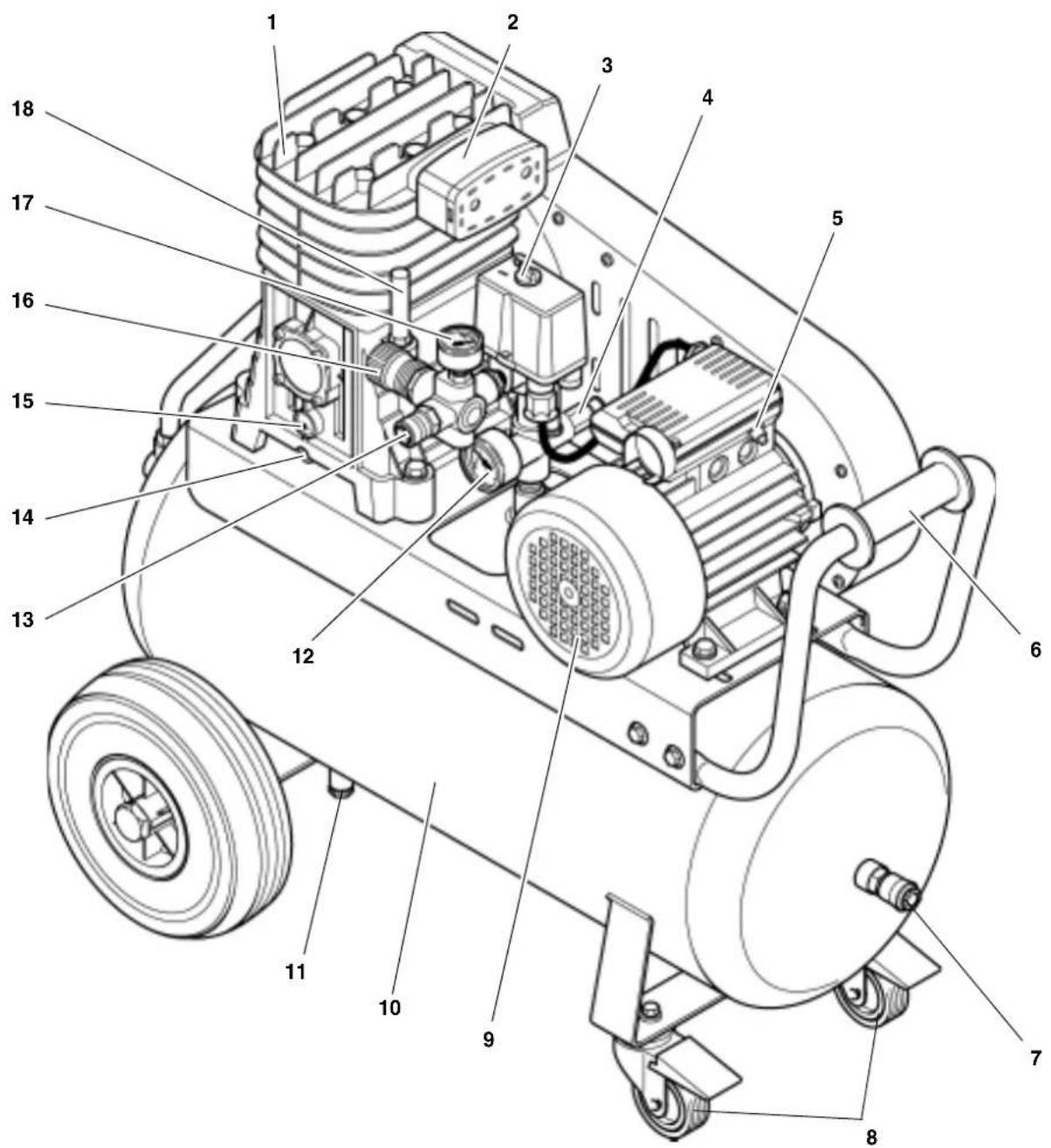

1. Visione d'insieme dell'apparecchio
1 Compressore
2Scatola del filtrodell'aria
3 Interruttore (accensione/spegnimento)
4 Valvola di sicurezza
5 L'interruttore automatico del motore
6 Impugnatura per il trasporto
7 Attacco per aria compressa non regolata
8 Ruote di guida con blocco
9 Motore
10 Serbatoio a pressione
11 Vite di scarico per la condensa del serbatoio a pressione
12 Manometro pressione della caldaia
13 Attacco per aria compressa regolata
14 Vite di scarico dell'olio
15 Livello dell'olio
16 Regolatore di pressione
17 Manometro pressione diregolazione
18 Bocchettone di riempimento dell'olio
Summario
- Visione d'insieme dell'apparecchio. 29
- Istruzioni obbligatore 30
- Sicurezza 30
3.1 Utilizzo appropriato. 30
3.2 Prescrizioni generali - sicurezza 30
3.3 Dispositivi di sicurezza. 31 - Funzionamento 31
4.1 Prima del primo funzionamento 31
4.2 Collegamento elettrico 31
4.3 Produre aria compressa 31 - Manutenzione / servizio 31
5.1 Manutenzione periodica. 32
5.2 Conservazione della macchina 32 - Accessori disponibili su richiesta.. 32/63
- Probleme anomalie.. 34
- Riparazione 34
- Tutela dell'ambiente 34
- Caratteristiche tecniche....35
2. Istruzioni obligatore
- Prima diMETTERE in funzione I'apparecchio, leggere il presente manuale d'usoprestando particolare attenzione alleindicazioni sulla sicurezza.
Se, al momento dell'apertura dell'imballo, si notano dei danni provocati dal trasporto, mettersi immediatamente in contatto col rivenditore. Non mettere in funzione l'apparecchio.
Il materiale d'imballaggio devese essere eliminato correttamente, alla inquinare.portando il materiale ad un apposto centro di raccolta rifiuti. - Conservare con cura il presente manuale e tenerlo a portata di mano per poterlo consultare. Osservareanche i certificati relativi ai test dei componenti ad aria compressa.
- Se si presta o si vende l'apparecchio, non dimenticare di includere la relativa documentazione.
3. Sicurezza
3.1 Utilizzo appropriato
Questo appearecchio serve per la produzione di aria compressa per utensili ad aria compressa.
L'uso nel settore medico, nel settore dei prodotti alimentari o l'uso per il riempi
mente di bombole per la respirazione non è autorizzato.
I gas esplosivi, inflammabili o nocivi non devono essere aspirati. In locali sottoposti a pericolo d'esplosionne non è consentito l'uso dell'apparecchio.
Qualsiasi altri utilizzato non è autorizzato. In caso di utilizzato improprio, di modifiche all'apparecchio o di impiego di parti non controllate e autorizzate dal produttore, si possono verificare danni imprevedibili.
I bambini, gli adolescenti e le personone non addestrate non possono utilizzare l'apparecchiatura e gli utensili pneumatici adessa collegati.
3.2 Prescrizioni generalisi - sicurezza
Durante l'uso di quello appearecchio elettrico, osservare le seguenti istruzioni relative alla sicurezza per evitare qualsiasi pericolo per le persone e/o danni materiali. Osservate in particolare le prescrizioni di sicurezza speciali contente nei var capitoli. Conservate con cura tutte la documentazione allegata all'apparecchiatura. Rispettare le eventuali direttive di enti di assicurazione contro gli infortuni sul lavoro in relazione all'uso dei compressori e degli appearechi ad aria compressa.
Pericolo generico
Tenere sempre in ordine l'ambiente di lavoro per evitare il rischio di incidenti causati da oggetti fuoriippo. Agire con la massima attenzione, badando bene alle azioni svolte. Ragionare sempre durante il lavoro. Evitare di azionare l'apparecchio elettrico in momenti di scarsa concentrazione. Tenete in debita considerazione i potenziali effetti dell'ambiente circostante. Provedere ad una Buona illuminazione. Evitare di assumere posizioni anomale, cercare di assumere una posizione stabile Maintainung der Pensionschutz.
Non utilizzare l'apparecchio in prossimita di liquidi o gas infiammabili. Tenere i bambini lontano dall'ambiente di lavoro. Durante l'uso dell'apparecchio non consentire a nessuno di toccarlo o di toccare il cavo di alimentazione. Evitare di esporre l'apparecchio ad un carico eccessivo. Rispettare sempre le specifiche indicate nelle caratteristiche tecniche.
Pericolo di scosse elettriche
Non esporre mai l'apparecchio elettrico alla pioggia. Non utilizzato l'apparecchio in ambienti umidi o bagnati. Mentre lavorate evitate di toccare con qualsiasi parte del Vostro corpo gli elementi collegati a massa (p.es. corpi riscaldanti, tubi, piani di cottura, frigoriferi). Non utilizzate
il cavo di allacciamento alla rete per scopi differenti da quelli cui è destinato.
Pericolo di ferite provocate alla fuoriuscita di aria compressa e corpuscoli
Non rivolgere mai l'aria compressa su persone o animali. Verificare che gli utensili ad aria compressa e tutti gli accessori siano utilizzati con la pressione richiesta o che vengano collegatitramite dei riduttori di pressione. Quando si stacca l'innesto, tenere presente la fuoriuscita improvvisa di aria compressa containuta nel tubo flessibile. Tenereferma la parte terminale del tubo flessibile da staccare.Verificare che tutti i raccordi a vite siano serrati saldamente. Non riparare l'apparecchio in prima persona.Solo gli esperti possono eseguire riparazioni su compressori, serbatoi a pressione e utensili ad aria compressa.
Pericoli dovuti all'aria compressa contente olio
Utilizzate l'aria compressa con olio esclusivamente per gli utensili pneumatici previsti per quello scopo. Non utilizzato un tubo flessibile per aria compressa contente olio su utensili non destinati all'uso di aria compressa con olio.Non gonfiare pneumatici e simili con aria compressa contente olio.
Pericolo di usioni causate delle superfici dei conduttori di aria compressa
Prima di iniziare qualsi di intervenzione di manutenzione, lasciare raffreddare l'apparecchio.
Pericolo di ferite e contusioni per effetto delle parti mobili
Non attivare l'apparecchio除去 l'apposito disposativo di protezione correttamente montato. Tenere presente che l'apparecchio viene avviato automaticamente una volta raggiunta la pressione minima. Prima di eseguire lavori di manutenzione, staccare l'apparecchio alla rete elettrica. Prima di accendere l'apparecchio (ad esempio dopo gli interventi di manutenzione), verificare che nel suo interno non siano stati dimenticati accessori o utensili.
Pericolo causato da protezione personale insufficiente
MuniteVi di paraorecchie. Indossate un paio di occhiali protettivi. Durante le fasi di lavorazione in cui si solleva polvere e/ o vengono nebulizzate sostanze nocive, munirsi di mascherina di protezione delle vie respiratoriè. Indossare indumenti da lavoro idonei. Se si lavora all'aperto è opportuno l'uso di calzature con sua anti-scivolo.
Pericolo causato da eventuali alie dell'apparecchio elettrico
Trattare l'apparecchio e i relativi accessori con la massima cura, rispettoando leindicazioni relative alla manutenzione. Prima di mettere in funizione l'apparecchio, verificare che non sia danneggiato. Prima di utilizzare l'apparecchio, verificarne il perfetto funzionamento controliando la conformità dei dispositivi di sicurezza, dei dispositivi di protezione e intervenendo su eventuali componenti lievamente danneggiati. Le parti mobili devono poter funzionare perfettamente,enza bloccarsi. Tutti i peszi devono essere montati correttamente e soddisfare le condizioni necessarie per garantire il perfetto funzionamento dell'apparecchio elettrico. I componenti o i dispositiivi di protezione danneggiati vanno fatti riparare o sostuire da tecnici specializzati, in possesso delle dovute qualifiche. Fate sostuire gli interruttori danneggiati presso un'officina di assistenza tecnica autorizzata. Non utilizzato l'apparecchio elettrico se l'interruttore di accensione non funziona. Le impugnature devono essere sempre asciutte e pulite, prive di qualsiasi traccia di grasso e olio.
3.3 Dispositivi di sicurezza

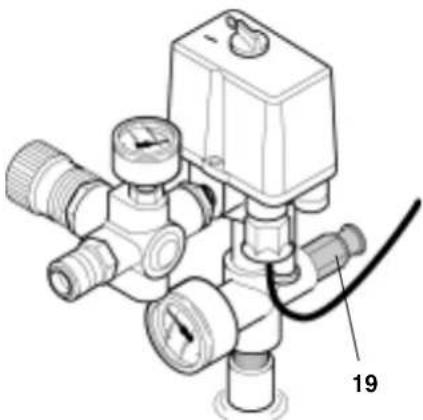

Valvola di sicurezza
La valvola di sicurezza caricata da molla (19) si trova sull'interruttore di accensione / spegnimento. La valvola di sicurezza interviene, se la pressione massima ammessa è stata superata.
4. Funzionamento
4.1 Prima del primo funzionamento
Montare le ruote
- Montare le ruote come indicateo nell'illustrazione.
4.2 Collegamento elettrico
Pericolo! Tensione elettrica
Utilizzato la macchina sostanto in un ambiente asciutto. Utilizzato escludamente una fonte di energia elettrica che soddisfi i seguenti requisiti:
- prese elettriche a norma, con messa a terra regolamentare e controllata;
-fusibili conformi alle specifiche tecniche.
Posizione il cavo di alimentazione in modo che non interferisce col lavoro e che non possa essere danneggiato.
Verificare sempre che la macchina sia spenta prima di inseire la spina nella presa elettrica.
Proteggete il cavo di alimentazione contro il calore, i fluidi aggressivi e i bordi taglienti.
Utilizzare sostanto prolonghe condizione adeguata per il conduttore (vedere la sezione "Caratteristiche tecniche").
Non spegnete il compressore tirando il connettore di rete, ma con l'aiuto dell'interruttore di accensione e spegnimento.
Al terminel del funzionamento tirate il connettore di rete alla presa elettrica.

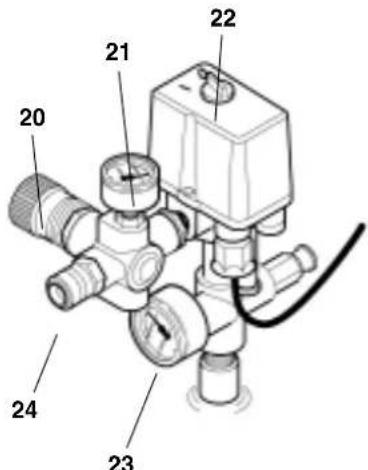

- Accendere l'apparecchiatura (22) e aspettare fino a che sia raggiunta la massima pressione della caldaia (il compressore si spegne).
La pressione della caldaia viene visualizzata sul manometro della pressione della caldaia (23).
- Impostare la pressione di regolazione sul regolatore di pressione (20). La pressione di regolazione attuale viene visualizzata sul manometro della pressione di regolazione (21).
Attenzione!
La pressione di regolazione impostata non deve essere superiore alla massima pressione di esercizio degli utensili pneumatici allacciati!
- Collegare il tubo flessibile di mandata all'allacciamento dell'aria compressa (24).
- Allacciare l'utensile pneumatico. Adesso potete lavorare con l'utensile pneumatico.
- Spegnete l'apparecchiatura se non desiderate continuare subito a lavorare. Quindi tirate anche il connetore di rete.
5. Manutenzione / servizio
Pericolo!
Prima di qualiasi operazioni sull'apparecchio
- Spegnere l'apparecchiatura.
-Estrarre il connettore di rete. - Attendere l'assestamento dell'apparecchio.
-Verificare che l'apparecchio e tutti gli utensili ad aria compressa e gli accessori utilizzati siano depressurizzati.
-Lasciare raffreddare l'apparecchio e tutti gli utensili ad aria compressa e gli accessori utilizzati.
Una volta terminate le operazioni sull'apparecchio
Rimettere in funzione tutti i dispositivi di sicurezza e controllerli.
- Verificare che sulla macchina o al suo interno non si trovino utensili o simili.
Gli interventi di manutenzione o riparazione non descritti in questa sezione devono essere effettuali esclusivamente da personale specializzato.
5.1 Manutenzione periodica
Prima di iniziare a lavorare
- Verificare che i tubi flessibili non siano danneggiati e, se necessario, sostituirli.
Controllare che i raccordi a vite siano avvitati saldamente, eventualmente serrarli. - Verificare che il cavo di alimentazione non sia danneggiato ed eventualmente farlo sostuire da un elettricista specializzato.
Ogni 50 ore di funzionamento

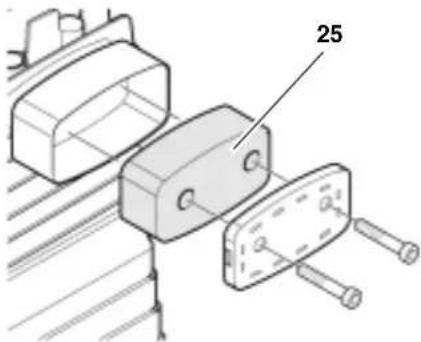

- Controllare il filtrlo dell'aria (25) sul compressore, eventualmente pulirlo.

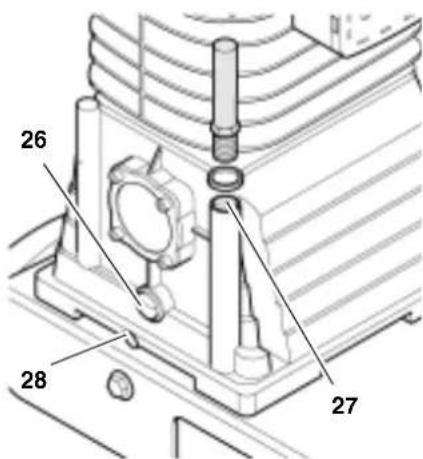

- Controllare il livello dell'olio (26) del compressore ed eventualmente rabboccare (27).

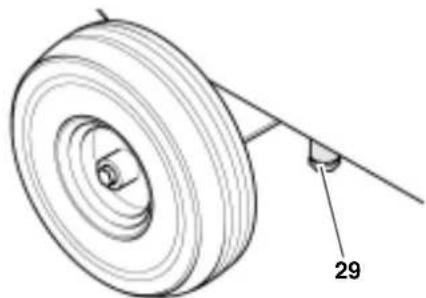

- Scaricare la condensa del serbatoio a pressione (29).
Attenzione! La condensa contiene olio e pertanto il suo smaltimento deve essere effettuato in un centro di raccolta di rifiuti problematici.

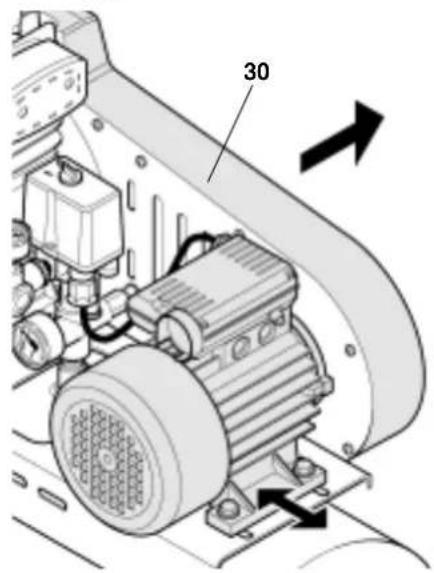

- Controllare la cinghia trapezoidale.
-Svitare la griglia di protezione della cinghia (30).
Sostituire o tendere la cinghia trapezoidale.
- Per regolare la tensione della cinghia togliere le quattro viti alla base del motore e spostare quest'ultimo.
-Riappicare le viti alla base del motore stringendole saldamente.
- Montare nuovamente la griglia di protezione della cinghia trapezoidale.
Dop0ngoingi250hdi funzionamento
Sostituire il filtro dell'aria sul compressore.
Sostituire il filtro dell'aria sul ridut-tore di pressione.
Ogni 500 ore di funzionamento
- Scarticare e sostituire l'olio del compressore attraverso l'apposita vite di scarico (28).
Smaltire olio usato nel rispetto dell'ambiente presso gli appositi centri di raccolta.
Dopo 1000 ore di funzionamento
- Fare eseguire un'ispezione presso un centro specializzato. In tal modo si aumenta sensibilmente la durata del compressore.
5.2 Conservazione della macchina
- Spagnere l'apparecchio ed estrarre la spina.
-
Depressurizzare il serbatoio a pressione e tutti gli utensili ad aria compressa collegati.
-
Custodire la macchina in maniera tale che non possa essere azionata da persona non autorizzate.
Attenzione!
Non custodire l'apparecchio all'aperto o in ambiente umido alla un'adeguata protezione. Evitare di conservare o trasportare la macchina in appoggio su un fianco.
6. Accessori disponibili su richiesta
Per attività speciali sono disponibili i seguenti accessori presso i rivenditori specializzati. Le illustrazioni si trovano nella pagina di copertina posteriore.
Ermetizzazione
A Pistola a cartucce KP 910 per cartucce di tipo comune. Cod. art. 090 101 0030
Lavorazione lamiera
B Filettatore per lamiera BN 540 con raggio di taglio molto ridotto, in grado di分开are lamiere di acciaio dello spessore massimo di 1,0 mm. Cod. art. 090 100 6784
Perforazione
C Perforatrice BM 310
apparecchio estremamente maneg
gevole e comodo; rotazione
destrorsa.
Cod. art. 090 100 6725
Perforatrice BM 500 (non illustrata) con portapunta 3 / 8" ad attacco rapido e rotazione destrorsa/sinistrorsa a commuta-zione rapida. Cod. art. 090 105 4533
Cucitura/Chiodatura
D Chiodatrice Kombi 40/50 per punti metallici (nome 90) da 20 a 40 mm e chiodi a testa schiacciata (nome SKN) da 20 a 50 mm. Cod. art.090 105 4720
- Chiodatrice Kombi 32 (non illustrata) per puncti metallici (tip90)da 15 a 32 mm e chiodi a testa schiacciata (tip SKN) da 16 a 32mm. Cod.art.0901054711
Cucitrice KG 80/16 (non illustrata) per puniti metallici (typ 80) da 6 a 16 mm. Cod. art. 090 105 4681
Cucitrice KG 90/25 (non illustrata) per puniti metallici (tip90)da 15 a 25 mm. Cod.art.0901054690
Cucitrice KG 90/40 (non illustrata) per puniti metallici (typ 90) da 20 a 40 mm. Cod. art. 090 105 4703
Applicatore di chiodi a testa schiacciata SKN 50 (non illustrato) per chiodi a testa schiacciata (tipso SKN) da 20 a 50~mm Cod. art. 090 105 4738
Verniciatura
E Pistola per verniciatura a spruzzo FB 2200 HVLP La caratteristica High-Volume-Low-Pressure riduce il ritorno del getto nebulizzato, provedendo a conte-nere il consumo di vernice con uno spreco di materiale minimo. Cod. art. 090 105 4460
Pistola per verniciatura a spruzzo FB 2200 (non illustrata) con serbatoio a scorrimento da 0,5 l; pistola per verniciatura a spruzzo professionale; regolazione continua per erogazione a getto circolare o nel senso della larghezza. Cod. art. 090 105 4452
Pistola per verniciatura a spruzzo SB 200 (non illustrata) con serbatoio ad aspirazione da 1,0 l. Cod. art. 090 100 3882
Pistola per verniciatura a spruzzo FB 150 (non illustrata) con serbatoio a scor- rimento da 0,5 I; per fondi e vernici di viscosità differente. Cod. art. 090 100 3874
Pistola per verniciatura a spruzzo FB 90 (non illustrata) con serbatoio a scor rimento da 0,75 l; per fondi e vernici di viscità differente. Cod. art. 090 105 6064
Scalpellatura
F Set di martelli scalpellatori MHS 450 per il settore dell'edilizia e per la carrozza. Cod. art. 090 100 9210
- Set di martelli scalpellatori MHS 315 (non illustrato) per battitura di intonaci e piastrelle e per lavori di presellatura leggera. Cod. art. 090 100 6911
Gonfiaggio/Misurazione pneumatici
G Manometro per pneumatici RF 480 versione professionale (tarato). Cod. art. 090 105 4630
Manometro per pneumatici RF 363 (non illustrato) come RF 480, manon tarato. Cod. art. 090 105 4622
Manometro per pneumatici RF 200 (non illustrato) per gonfiare pneumatici e palloni (tarato). Cod. art. 090 105 6188
Manometro per pneumatici RF 100 (non illustrato)come RF 200, manon tarato. Cod.art.0901026724
Pulizia
H Pistola sofiatrice BP 200
versione realizzata interamente in
plastica.
Cod. art. 090 105 4606
- Pistola soffiatrice BP 300 (non illustrata)
versione realizzata interamente in plastica; quantità d'aria molto elevata grazie all'ugello di Venturi. Cod. art. 090 105 4614
Pistola soffiatrice BP 70 (non illustrata) versione in metallo leggero (con prolunga di 100mm ). Cod. art. 090 102 6726
Pistola soffiatrice BP 60 (non illustrata) versione in metallo leggero (corta). Cod. art. 090 102 6718
Applicazione di viti
I Avvitatrice a impulsi SR 230
versione robusta idonea per applic
cazioni nel settore delle riparazioni
domestiche e della costruzione di
autoveicoli.
Cod. art. 090 105 6170
- Set SR 340 di avvitatrici a impulsi (non illustrato) versione professionale con vari accessori. Cod. art. 090 105 6137
- Set SR 140 di avvitatrici a impulsi (non illustrato) massima versabilità d'uso nel settore del fai-da-te e della costruzione di autoveicoli; vari accessori. Cod. art. 090 100 8582
- Set SR 120 di avvitatrici a impulsi (non illustrato) adatteanche per compressori di piccolo formato per il fabbisogno ridotto di aria; vari accessori. Cod.art.0901006750
- Avvitatrice a cricco RS 320 (non illustrata) particolarmente idonea per il settore della costruzione dei veicoli grazie alla forma sottile e alla testa del cricco gommata. Cod. art. 090 105 4541
- Set RS 220 di avvitatrici a cricco (non illustrato);
set completo con vari accessori. Cod. art. 090 100 6717
- Avvitatrice rotante DS 1610 (non illustrata) rotazione destrorsa/ sinistrorsa a commutazione rapida. Cod. art. 090 101 2440
Applicazione a spruzzo
J Pistola a spruzzo SPP 161 utile per l'applicazione di detergenti per lavaggio a freddo,olio, cera
fluida, ecc.
Cod. art. 090 105 4525
Pistola a spruzzo Kombi UBS 820 (non illustrata) per cartucce ad avvitamento da 1,0 I di tipo comunamente reperibile in commercio. Cod. art. 090 105 4479
Tubi flessibili
K Avvolgitubo ST 200 ruotabile di 360^ con tubo flessibile per aria compressa in PU da 30m Cod. art.090 105 4568
- Tubo flessibile per aria compressa con riporto in tessuto (non illustrato); attacco rapido e nipplo di innesto; lunghezza 5 m; diametro esterno 12 mm; diametro interno 6 mm. Cod. art. 090 105 4908
- Tubo flessibile per aria compressa con riporto in tessuto (non illustrato); attacco rapido e nipplo di innesto; lunghezza 10m diameter esterno 12mm diameter interno 6mm . Cod. art. 090 105 4916
Tubo flessibile per aria compressa con riporto in tessuto (non illustrato); attacco rapido e nipplo di innesto; lunghezza 10m diametero esterno 15mm diametero interno 9mm Cod. art. 090 105 4924
- Tubo flessibile per aria compressa con riporto in tessuto (non illustrato); lunghezza 50 m; diametro esterno 15 mm; diametro interno 9 mm. Cod. art. 090 105 4932
- Tubo a spirale, Rilsan (non illustrato); attacco rapido e imboccatura di innesto; lunghezza 2,5m diameter esterno 8 mm; diametro interno 6 mm. Cod. art. 090 105 4940
- Tubo a spirale, Rilsan (non illustrato); attacco rapido e imboccatura di innesto; lunghezza 7,5m diametero esterno 8mm diametero interno 6mm . Cod. art. 090 105 4959
- Tubo a spirale, Rilsan (non illustrato); attacco rapido e imboccatura di innesto; lunghezza 10,0 m; diametro esterno 10 mm; diametro interno 8 mm. Cod. art. 090 105 4967
- Avvolgitubo SA 100 (non illustrato); tubo flessibile in tessuto lungo 20,0m diameter esterno 15mm diameter interno 9mm Cod. art. 090 105 4975
- Avvolgitubo SA 200 (non illustrato); idoneo per fissaggio a parete o soffitto; avvolgimento automatico con semplice trazione; tubo flessibile per aria compressa in PU di 8m diametro esterno 13mm diameterismo interno 8mm Cod. art.090 105 4550
Set accessori
L Set accessori LPZ 7-S contentente pistola soffiatrice, gonfiapneumatici, niplo gonfiapneumatici, ago cavo per palloni, pistola per verniciatura a spruzzo, pistola a spruzzo, tubo a spirale. Cod. art.090 100 3858
- Set accessori LPZ 7-P (non illustrato) contenente pistola soffiatrice, gonfiapneumatici, niplo gonfiapneumatici, ago cavo per palloni, pistola per verniciatura a spruzzo, pistola a spruzzo, tubo flessibile in tessuto di 10m . Cod. art. 090 100 3890
- Set accessori LPZ 6 (non illustrato) contenente pistola soffiatrice, gonfiapneumatici, niplo gonfiapneumatici, ago cavo per palloni, pistola per verniciatura a spruzzo, tubo flessibile con rivestimento in tessuto di 5m . Cod. art. 090 104 4487
- Set accessori LPZ 4
(non illustrato) contente pistola soffiatrice, gonfiapneumatici, pistola per verniciatura a spruzzo, tubo a spirale.
Cod. art. 090 101 3845 - Set accessori LPZ 2 (non illustrato) contente impugnatura ricambiabile con pistola soffiatrice, gonfiapneumatici, pistola per verniciatura a spruzzo, tubo a spirale. Cod. art. 090 105 5971
7. Probleme anomalie
Pericolo! Prima di qualsiasi operazione sull'apparecchio
- Spagnere l'apparecchio.
-Estrarre la spina. - Aspettare fino a che l'apparecchiatura sua ferma.
Assicuratevi che l'apparecchia-tura e tutti gli utensili pneumaticiutilizzati e gli accessori siano depressurizzati. - Far raffreddare l'apparecchio e tutti gli attrezzi ad aria compressa utilizzati nonché gli accessori.
Dopo avee eseguito qualsiasi operazione sull'apparecchiatura:
Rimettere in funzione tutti i dispositivi di sicurezza e controllarli.
- Assicurarsi che non si trovino utensili o materiale simile sulla macchina o nella macchina.
II compressore non funziona:
- Mancanza di corrente.
- Controllare il cavo, la spina, la presa ed il fusabile.
Tensione di alimentazione troppo esigua.
- Utilizzate una prolunga con sezione adeguata del conduttore (si veda le "Caratteristiche tecnische"). Quando l'apparecchiatura è fredda, evitate la prolunga.
- Il compressore è stato spento tirando il connettore di rete nelle erai in funzione.
- Spagnere intanto il compressore utilizzato l'interruttore di accensione/spegnimento, poi riaccenderlo.
- É scattato l'interruttore automatico del motore, ad esempio a causa di raffreddamento insufficiente (alte di raffreddamento coperte).
- Spagnere il compressore utilizzato l'interruttore di accensione/spegnimento ed eliminare la causa del surriscaldamento; attendere circa dieci minuti per il raffreddamento, quindi premere l'interruttore automatico del motore e riaccendere il compressore utilizzato l'interruttore di accensione/spegnimento.
Il compressore funzione alla riuscire a produrre una pressione sufficiente.
- Scarico della condensa del serba-toio a pressione non ermetico.
-Controllare la guarnizione delle viti di scarico e se necessario sostituurla. - Serrare a mano le viti di scarico.
La valvola antiritorno non è ermetica.
-Fare revisionare la valvola antiritorno in un'officina specializzata.
L'utensile pneumatico non riceve pressione a sufficienta.
- Il regolatore di pressione non è aperto abbastanza.
- Aprire il regolatore di pressione ulterioriamente.
- Il raccordo per tubo flessibile tra il compressore e l'utensile pneumatico perde.
- Controllare il raccordo per tubo flessibile; eventuallymente sostituire le parti danneggiate.
8. Riparazione
Pericolo! Le riparazioni su utensili elettrici devono essere effettuate sostanto da elettriciisti specializzati!
Gli apparecchi elettrici da riparare quello essere nelle inviati presso il Centro di Assistenza Tecnica competente per il Vostro Paese. L'indirizzo del centro è
disponibile sulla distinta delle parti di ricambio.
Se si spedisce un articolo per una riparazione, descrivre l'erreore rilevato.
9. Tutela dell'ambiente
Il materiale dell'imballaggio della macchina è riciclabile al 100% .
Le macchine e gli accessori esauriti contengono grande quantità di preziose materie prime e di altri materiale che possono essere addotti anch'essi ad un processo di riciclaggio.
Queste istruzioni sono state stampate su carta sbiancata allazone cloro.
- Caratteristiche tecniche
| Potenza di aspirazione l/min 290 | ||
| Quantità effettiva fornita (portata) | l/min | 165 |
| Capacità di riempimento l/min 195 | ||
| Pressione di esercizio (pressione finale di compressione) bar 10 | ||
| Volume del serbatoio a pressione l'50 | ||
| Numero di uscite della pressione 2 | ||
| Tipo di compressore B 2800 | ||
| Numero cilindri 2 | ||
| Numero di giri (compressore) min | -1 | 1300 |
| Potenza motore kW 2,0 | ||
| Tensione di allacciamento (50 Hz) | V | 230 |
| Corrente nominale | A | 9,0 |
| Fusibile min. | A | 16 ridardato |
| Tipo di protezione | IP 44 | |
| Lunghezza max. totale per le prolunghe: - con sezione conduttore 3 x 1,5 mm² | m | 30 |
| - con sezione conduttore 3 x 2,5 mm² | m | 50 |
| Qualità olio | 10 W 40 | |
| Quantità olio peronio dell'olio | I | 0,21 |
| Dimensioni: lunghezza x larghezza x altezza | cm | 88 x 49 x 77 |
| Peso | kg | 49 |
| Livello max. pressione acustica LPA in 4 m. | dB (A) | 71 ± 3 |
| Livello di potenza acustica LWA | dB (A) | 91 ± 3 |
1. Vista general del aparato
