| Produkttype | Kompressor |
| Mærke | Metabo |
| Model | MEGA 350 W |
| Mål (L x B x H) | 88 x 49 x 77 cm |
| Vægt | 49 kg |
| Elektrisk forsyning | 230 V, 50 Hz, 9 A |
| Sugekapacitet | 290 l/min |
| Effektiv leveringshastighed | 165 l/min |
| Maksimalt arbejdstryk | 10 bar |
| Beholdervolumen | 50 l |
| Antal luftudtag | 2 |
| Kompressortype | B 2800, 2 cylindre |
| Omdrejningshastighed | 1300 o/min |
| Motoreffekt | 2,0 kW |
| Beskyttelsesklasse | IP 44 |
| Lydeffektniveau | 91 ± 3 dB(A) |
| Anbefalet olietype | 10W40 |
| Oliemængde (olieskift) | 0,21 l |
| Hovedfunktioner | Fremstilling af trykluft til trykluftværktøj, oppumpning, maling, rengøring |
| Regelmæssig vedligeholdelse | Aftapning af kondensvand hver 50. time, kontrol og udskiftning af luftfilter, olieskift hver 500. time |
| Sikkerhedsanordninger | Sikkerhedsventil, overbelastningsafbryder, trykafbryder |
| Reparerbarhed | Reparationer af en professionel elektriker eller specialiseret værksted |
Ofte stillede spørgsmål - MEGA 350 W METABO
Brugerspørgsmål om MEGA 350 W METABO
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Kompressor i PDF-format gratis! Find din vejledning MEGA 350 W - METABO og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. MEGA 350 W af mærket METABO.

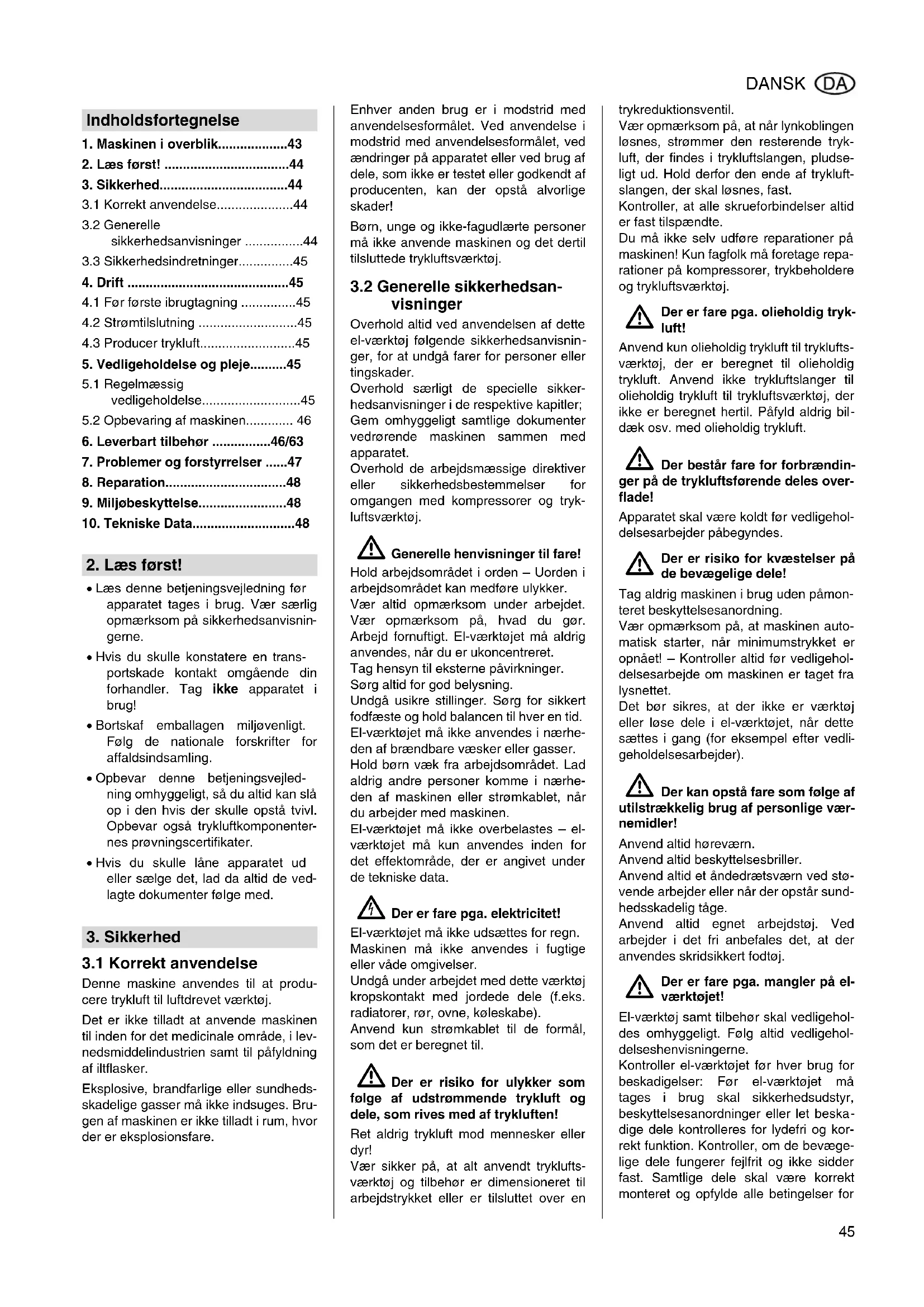

BRUGSANVISNING MEGA 350 W METABO
- Maskinen i overblick...43
2.Laesforst! 44 - Sikkerhed.. 44
3.1 Korrekt anvendelse. 44
3.2 Generelle sikkerhedsanvisninger 44
3.3 Sikkerhedsindretninger. 45
4.Drift 45
4.1 For forste ibrugtagning 45
4.2 Strømtilslutning 45
4.3 Producer trykluft. 45 - Vedligeholdelse og pleje.....45
5.1 Regelmaaessig vedligeholdelse....45
5.2 Opbevaring af maskinen.. 46 - Leverbart tilbehör 46/63
- Problemer og forstyrelser ....47
- Reparation. 48
9.Miljobeskytelse... 48
10.Tekniske Data. 48
2. Læs Först!
- Laes davon betjeningsvejledning for apparatet tages i brug. Vaer saerlig opmaerksom pa sikkerhedsanvisiningerne.
Hvis du skulle konstatere en transportskadekontakt omgaende din forhandler. Tag icke apparatet i brug!
Bortskaf emballagen miljovenligt. Folg de nationale forskritter for affaldsindsamling.
Opbevar donne betjeningsvejled- ning omhyggeligt, sa du altid kan sla op i den hvis der skulle opsta tvivil. Opbevar ogsa trykluftkomponenternes prvningscertifikater.
Hvis du skulle lane apparatet ud ell er saelge det, lad da altid de vedlagte dokumenter folge med.
3. Sikkerhed
3.1 Korrekt anvendelse
Denne maskine anvendes til at producere trykluft til luftdrevet voerktoj.
Det er ikke tilladt at anvende maskinen til inden for det medicinale omrade, i levendsmiddelindustrien samt til pafyldning af itflasker.
Eksplosee, brandfarlige erller sundhedsskadelige gasser ma化进程. Brugen af maskinen er ikke tilladt i rum, hvorder eeksplosionsfare.
Enhver,andenbrugerimodstridmed anvendelseseformalet.Vedanvendelseimodstridmedanvendelseformalet,ved eandringerpappa apparatusetllervedbrugafdele,somikkeertestetgokendt af producenten,kan deropsta alvorlige skader!
Børn,unge og ikke-fagudlaerte personer ma ikke anvende maskinen og det dertil tilsluttede trykluftsværktøj.
3.2 Generelle sikkerhedsanvisninger
Overhold altid ved anvendelsen af dette el-vaerktoj folgende sikkerhedsanvisninger, for at undgå farer for personer ellertingskader.
Overhold saerlicht de specielle sikkerhedsanvisninger i de respektive kapittler; Gem omhyggeligt smtlige dokumenter vedrorende maskinen sammen med apparatet.
Overhold de arbejdsmaesige direktiver aller sikkerhedsbestemmelse for omgangen med kompressorer og trykluftsvaerktoj.
Generelle henvisninger til fare!
Hold arbejdsomraret i orden - Uorden i arbejdsomraret kan medfrole ulykker.
Vær altid opmaerk som under arbejdet.
Vær opmaerk som pa, hvad du gør.
Arbejd fornuftigt. El-værktjoet ma aldrig anvendes, nár du er ukoncentreret.
Tag hensyn til eksterne pavirkninger. Sarg altid for god belysning.
Undgä usikre stillinger. Sorg for sikkert fodfæste og hold balancen til hver en tid.
El-vaerktojet ma违法犯罪 inaerheden afbrændbare vaskerller gasser.
Hold boern vaek fra arbejdso MRadet. Lad aldrig andre personer komme i naherden af maskinen ell er stromkablet, nardu arbejder med maskinen.
El-vaerktojet ma违法犯罪 - el-vaerktojet ma kun anvendes inden for det effektomrade, der er angivet under de tekniske data.
Der er fare pga. elektricitet!
El-vaerktojet mA ikke udsættes for regn.
Maskinen mA ikke anvendes i fugtige,...
eller våde omgivelser.
Undga under arbejdet med dette varktoj kropskontakt med jorde dele (f.eks. radiatorer, ror, ovne, koleskabe).
Anvend kun stromkablet til de formal, som det er beregnet til.
Der er risiko for ulykker som af udstromende trykluft og som rives med af trykluften!
Ret aldrig trykluft mod mensesker ell er dyr!
Vær sikker pa, at alt anvendt trykluftsvaerktoj og tilbehør er dimensioneret til arbejdstrykket eller er tilsluttet over en
trykreduktionsventil.
Vær opmaerkoms pa, at nar lynkoblingen Iosnes, strommer den resterende trykluft, der findes i trykluftslangen, pludseligt ud. Hold derfor den Ende af trykluftslangen, der skal Iosnes, fast.
Kontroller, at alle skrueforbindelser altider fast tilspaendte.
Du ma化进程 udfore reparationer pa maskinen! Kun fagfolk ma foretagere reparationer pa kompressorer,trykbeholdere og trykluftsvaerktoj.
Der er fare pga. olieholdig trykluft!
Anvend kun olieholdig trykluft til trykluftsvearktoj, der er beregnet til olieholdigtrykluft. Anvend ici kte trykluftslanger til olieholdig trykluft til trykluftsvarktoj, der icke er beregnet hertil. Pafyld aldrig bildaek osv. med olieholdig trykluft.
Der bestar fare for forbraendinde trykluftsforende deles over
Apparatet skal vare koldt for vedligehol-delsessarbejder pabegyndes.
Der er risiko for kvaestelser pa de bevagelige dele!
Tag aldrig maskinen i brug utden pamon-teret beskyttelsesanordning.
Vær opmaerkoms pa, at maskinen automatisk starter, nar minimumstrykket er opnæt! - Kontroller altid for vedligeholdelsesarbejde om maskinen er teget fra lysnettet.
Det bor sikres, at der ikke er værktog aller lose deli el-værktoget, nar dette saettes i gang (for eksempel after vedligeholdelseserbejder).
Der kan opstå fare som folge af eekelig brug af personlige vær-ler!
Anvend altid horevaern.
Anvend altid beskyttesesbriller.
Anvend altid et andedraetsvarn ved sto vende arbejder erler nar der opstar sundhedsskadelig tage.
Anvend altid egnet arbejdstoj. Ved arbejder i det fri anbefales det, at der anwendes skridsikkert fodtoj.
Der er fare pga. mangler pa elvarktojet!
El-vaerktoj somt tilbehør skal vedligeholes omhyggeligt. Folg altid vedligeholdeseshenvisingerne.
Kontroller el-vaerktojet for haverbrug for beskadigelser: For el-vaerktojet matages i brug skal sikkerhedudstyr, beskytttesanordninger erler let beskadige dele kontrllereres for lydefri og kor
rekt Funktion. Kontroller, om de bevagelegige dele fungerer fejlrit og ikke sidder fast. Samtlige dele skal+vare korrekt monteret og opfylde alle betingelser for
at sikre en fejlfri anvendelse af el-varktojet.
Beskadigede beskyttelsesanordninger erlerdele skaludskifteseller repareres korrekt af en elektriker.Beskadigede kontakter skal udskiftes af serviceafdelingen.El-veerktoget ma nikke anvendes, nar enkontaktikkekan taende ellerslukke apparentet.
3.3 Sikkerhedsindretninger

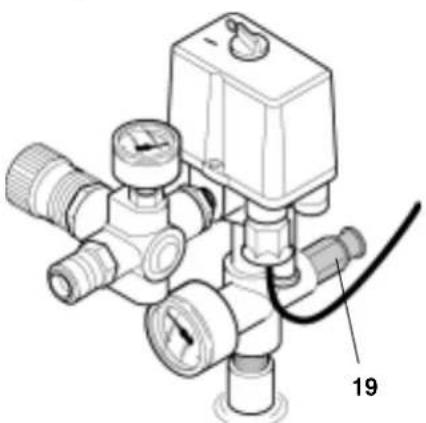

Overtryksventil
Den fjederbelastede sikkerhedsventil (19) sidder ved start/stop-kontakten. Sikkerhedsventilen aktiveres, safremt det tilladte maksimaltryk overskrides.
4. Drift
4.1 Før对不起 ibrugtagning
Monter hjulene
- Monter hjulene som vist pa billedet.
Fare! Elektrisk spending Anvend kun maskinen i torre omgivelser. Tilslut kun maskinen til en stromkilde, som opfylder folgende krav:
Læg stromkablet således, at det ikke forstyrrer og ikke kan beskadiges ved arbejdet.
Kontroller altid, om maskinen er slaet fra, for netstikket saettes i stikdansen.
Beskyt stromkablet mod opvarming, aggressive væsker og skarpe kanter.
Anvend kun forlangerkabel med et tilstrækkeligt tversnit (se "Tekniske data").
Sluk aldrig for kompressoren ved at trække i netstikket, men pa start-/stop-kontakten.
Tag netstikket ud af stikdansen after endt brug.

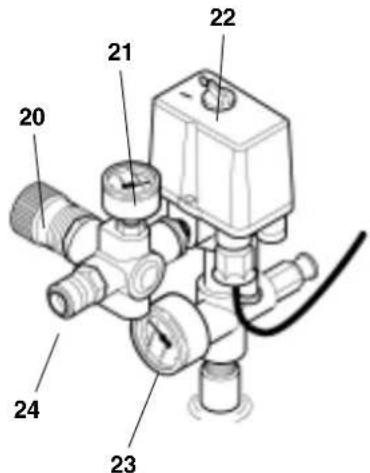

- Tilslut maskinen (22) og vent indtil det maksimale kedeltryk er opnæt (kompressoren slr fra). Kedeltrykket vises pa kedeltrykmanometeret (23).
- Indstil regulatortrykket pa trykregulatoren (20). Det aktuelle regulatortryk vises pa regulatortryk-manometeret (21).
NB! Det indstillede regulatortryk ma ikke vare hojere end det maksimale arbejdstryk for det tilsluttede trykluftsværktoj!
3. Trykluftslangen pa trykluft-tilslutnigen (24) tilstutes.
4. Tilslut trykluftsvaerktoj. Nu kan der arbeits med trykluftsvaerktojet.
5. Slā maskinen fra, när den ikke umidelbart skal brugesigen. Tag derefter netstikket ud.
5. Vedligeholdelse og pleje
Fare!
For alle arbejder pa maskinen:
-Sluk for apparatuset.
- Trak netstikket ud.
- Vent til maskinen stär stille.
-Kontroller, at maskinen og det anvende trykluftsvorktoj og tilbehoretertryklose.
-Lad apparatet og alt anvendt trykluft-varktoj og tilbehor kole af.
After alle arbejder pa maskinen:
Saat smtlige beskyttelsesanordninger i drift igen og kontroller disse.
-Kontroller, at der ikke findes værktøj eller lignende påELLER i maskinen.
Andre vedligheholdses-ller reparationsarbejder, end de der er beskrevet her i kapitet, ma kun foretages affagfolk.
5.1 Regelmæssig vedligehol-delse
Førarbejdestartes
- Kontroller trykluftslanger for beskadigelser, om ndvendigt udskiftes disse.
- Kontroller skrueforbindelsene for fasthed, om nodvendigt tilspændesppe.
- Kontroller tilslutningskablet for beskadigelser, om ndvendigt skal dette udskiftes af en elektriker.
Hver 50 driftstimer

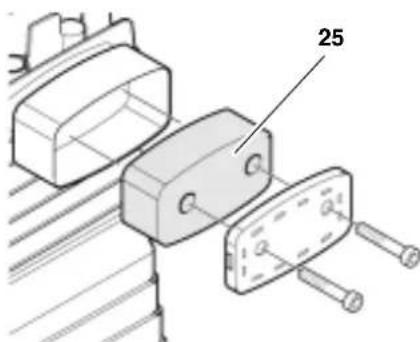

- Kontroller luftfilteret (25) på kompressoren, om ndvendigt rengøres dette.

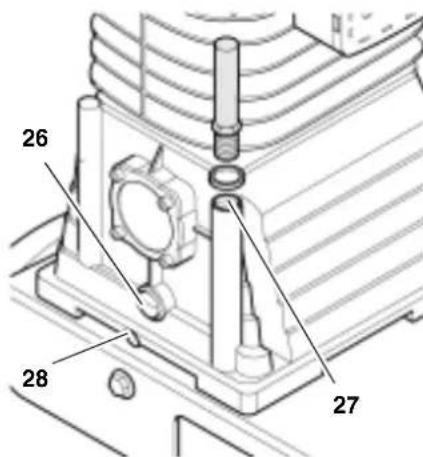

- Kontroller kompressorens oliestand (26), om ndvendigt afterfyldes med olie (27).

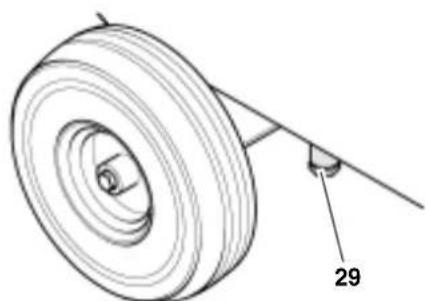

- Udled trykbeholderens (29) kon-densvand.
NB! Kondensatet indeholder olie og skal derfor afleveres i et indsamlingssted for saerligt affald.
-

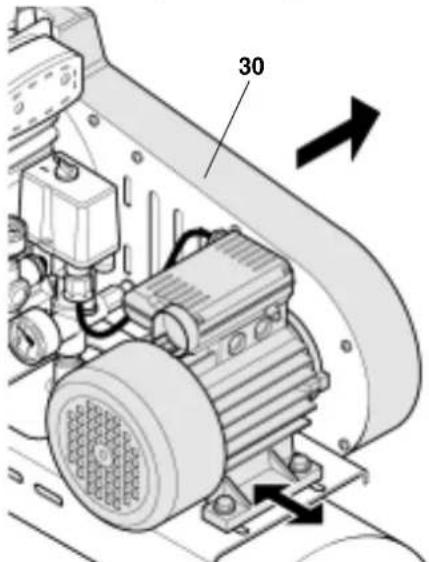

Kontroller kileremmen: - Skru rembeskyttelsen (30) af.
-
Udskift aller efterspaend eventuelt kileremmen.
-For at kinne justere remspaendingen, skal de fire skruer ved motorens fod losnes og motoren kan forskydes.
-
Spænd igen skruerne fast ved motorens fod.
-
Monter igen rembeskyttelsen.
Hyer 250 drifttimer
- Udskift luftfilteret på kompressoren.
- Udskift luftfilteret på filterreduktionsventilen.
Hyer 500 driftstimer
- Aftap og udskift kompressorens olie yed bundroppen (28).
Folg de nationale forskritter for bortskaffelse af gimmel olie!
After 1000 drifttimer
Inspektion borgennemfores af et varksted. Herved forhojes kompressorens levetid vaesentigt.
5.2 Opbevaring af maskinen
-
Slå maskinen fra og træk netstikket ud.
-
Udluft trykbeholder somt tilsluttet trykluftsvaerktoj.
- Opbevar maskinen säledes, at den/DDke kan sættes i gang af uvedkom-mende.
NB!
Opbevar ikke maskinen ubeskyttet i det fri erler i fugtige omgivelser. Maskinen ma ikke lægges pa siden i forbindelse med opbevaring ell er til transport.
6. Leverbart tilbehør
For saerlige arbejdssopgaver vindes i spe cialforretningerne fologende tilbehør - Illustrationerne ses pa den bagerste side:
Pakning
A Fugepistol KP 910 til gaengse patroner. Art.-nr.090 101 0030
Pladebearbejdning
B Pladeklipper BN 540 saelig smal skaereradius; skaerer stalplader op til 1,0 mm tykkelse. Art.-nr.090 100 6784
Boring
C Boremaskine BM 310 meget handy apparatet uden at virke traettendefor armene; hojregang. Art.-nr.090 100 6725
Boremaskine BM 500 (eden bil.) med selvspændende borepatron 3/ 8'' og hore-/venstregang med lynomstilling. Art.-nr.090 105 4533
Haeftning / somning
Farvesprojtepistol FB 2200 (eden bil.) med 0,5 l-flydebeholder; professionel farvesprojtepistol; kan indstilles trinlost til rund og bred strale. Art.-nr.090 105 4452
Farvesprojtepistol SB 200 (eden bil.) med 1,0 l-sugebeholder. Art.-nr.090 100 3882
Farvesprojtepistol FB 150 (eden bil.) med 0,5 I-flydebeholder; til grunde ringer og farvning med forskellig vis-kositet. Art.-nr.090 100 3874
Farvesprojtepistol FB 90 (eden bil.) med 0,75 I-flydebeholder; til grunde ringer og farvning med forskellig viskositet. Art.-nr.0901056064
Mejsling
F Mejselhammer-saat MHS 450 til arbejder pa byggepladsen og til karosseriejarbeje. Art.-nr.0901009210
Mejselhammer-saat MHS 315 (eden bil.) til afmejsling af puds og fliser samt til lette stemmearbejder. Art.-nr.090 100 6911
Lufttrykmaler RF 363 (uden bil.) som RF 480, dog nikke kalibreret. Art.-nr.090 105 4622
Lufttrykmaler RF 200 (uden bil.) til pumping af daek og bolde (kali-breret). Art.-nr.0901056188
Lufttrykmaler RF 100 (uden bil.) som RF 200, dog ikke kalibreret. Art.-nr. 090 102 6724
Rengoring
H Blaesepistol BP 200 i gennemfort plast. Art.-nr.0901054606
Blaesepistol BP 300 (eden bil.) i gennemfort plast; sarrigt hj luftmaengde pa grund af venturidysen. Art.-nr. 090 105 4614
Blaesepistol BP 70 (eden bil.) i letmetal (med 100 mm-forlaengelse). Art.-nr. 090 102 6726
Blaesepistol BP 60 (eden bil.) i letmetal (kort). Art.-nr. 090 102 6718
Skruning
I Slagskruetrækker SR 230 robust model beregnet til hobbyarbejde og til bilen. Art.-nr.090 105 6170
- Slagskruetrækker SR 340-sæt (uden bil.)
professionel model med meget tilbehør.
Art.-nr. 090 105 6137
- Slagskrueptrækker SR 140-sæt (uden bil.)
egnet til mangesidigt arbejde fra hobbyarbejde og til bilarbejde; med meget tilbehør. Art.-nr. 090 100 8582
Slagskrueetækker SR 120-sæt (eden bil.)
ringe luftbehov, derfor ogsa egnet til mindre kompressorer; med meget tilbehør.
Art.-nr. 090 100 6750
- Skraldenøgle RS 320 (uden bil.)
meget velegnet til biler på grund af den smalle konstruktion og gummibeklaedt omskifter. Art.-nr. 090 105 4541
- Skraldenogle RS 220-saat (uden bil.) Komplet saet med omfangsrigt tilbehør. Art.-nr.090 100 6717
- Skruetraekker DS 1610 (uden bil.) med højre-/venstregang med lynom-stilling. Art.-nr.090 101 2440
Sprojtning
J Sprjtepistol SPP 161 til sprojtning af affedtningsmidler, olie, flydende voks osv. Art.-nr.090 105 4525
KombispjegtepistolUBS820 (eden bil.) til gengse 1,0 l-skruepatroner. Art.-nr.090 1054479
Slanger
K Slangetromle ST 200 360^ -drejelig; med 30m PU-trykluftslange. Art.-nr.0901054568
Trykluftslange med vævindlaeg (uden bil.) med lynkobling og nippel; 5 m laengde; 12 mm udv. diameter; 6 mm indv. diameter. Art.-nr.090 105 4908
Trykluftslange med vævindlaeg (uden bil.) med lynkobling og nippel; 10 m laengde; 12 mm udv. diameter; 6 mm indv. diameter. Art.-nr. 090 105 4916
Trykluftslange med vævindlaeg (uden bil.) med lynkobling og nippel; 10 m laengde; 15 mm udv. diameter; 9 mm indv. diameter. Art.-nr. 090 105 4924
Trykluftslange med vævindlaeg (uden bil.) 50 m laengde; 15 mm udv. diameter; 9 mm indv. diameter. Art.-nr. 090 105 4932
-
Spiralslange, Rilsan (uden bil.) med lynkobling og adapter; 2,5 m arbejdslangde; 8 mm udv. diameter; 6 mm indv. diameter. Art.-nr.090 105 4940
-
Spiralslange, Rilsan (uden bil.) med lynkobling og adapter; 7,5 m arbejdslaengde; 8 mm udv. diameter; 6 mm indv. diameter. Art.-nr.090 105 4959
-
Spiralslange, Rilsan (uden bil.) med lynkobling og adapter; 10,0 m arbejdslangde; 10 mm udv. diameter; 8 mm indv. diameter. Art.-nr. 090 105 4967
-
Slangeoprullevark SA 100 (eden bil.) med armeret slange 20,0 m lauge; 15 mm udv. diameter; 9 mm indv. diameter. Art.-nr. 090 105 4975
-
Slangeoprullevark SA 200 (eden bil.)
Egnet til væg og loftsfastgorelse; automatisk oprulning ved et enkelt træk; med 8m PU-trykluftslange; 13 mm udv. diameter; 8 mm indv. diameter.
Art.-nr. 090 105 4550
Tilbehør-sæt
L Tilbehør-sæt LPZ 7-S
indeholder: Blæsepistol, daekoppumpeapparat, daekpumpenippel, ballonhulnål, farvesprjtepsitol, sprjtepsitol, spiralslange.
Art.-nr. 090 100 3858
- Tilbehør-sæt LPZ 7-P (uden bil.)
indeholder: Blæsepistol, daekoppumpeapparat, daekpumpenippel, ballonhulnål, farvesprjtepsipolst, sprjtepsipolst, 10 m armeret slange. Art.-nr. 090 100 3890 - Tilbehør-sæt LPZ 6 (uden bil.)
indeholder: Blæsepistol, dækoppumpeapparat, dækpumpenippel, ballonhulnål, farvesprjtepsitrol, 5 m armeret slange.
Art.-nr. 090 104 4487 - Tilbehør-sæt LPZ 4 (uden bil.)
indeholder: blæsepistol, dækoppumpeapparat, farvesprojtepsil, spiralsange.
Art.-nr. 090 101 3845 - Tilbehør-sæt LPZ 2 (uden bil.)
indeholder ekstra handtag med blasepistolen, daekoppumpeapparat, farvesprjtepistol, spiralslange.
Art.-nr. 090 105 5971
7. Problemer og forstyrelser
Fare! För alle arbejder på maskinen:
- Sluk for apparatet.
- Træk netstikket ud.
- Vent til maskinen stär stille.
-Kontroller, at maskinen og det anvende trykluftsvarktoj og tilbehoretertryklose.
-Lad apparatet og alt anvendt trykluft-varktoj og tilbehor kole af.
After alle arbejder pa maskinen:
- Sæt samlige beskyttelsesanordninger i drift igen og kontroller disse.
-Kontroller, at der icke findes varktoj aller lignende pa erler i maskinen.
Kompressoren starter/DD:
Ingen strm.
-Kabel, stik, stikdase og sikring kontrolleres.
- For lav netspænding.
- Anvend et forlaengerkabel med tilstrækeligt tversnit (se "Tekniske data"). Er maskinen kold, undgå forlaengerkabel.
- Kompressoren slog fra, mens den korte, da netstikket blev trukket fra.
- Kompressoren slukkes forst pa start-/stop-kontakten, og sluttes derefter til ingen.
Motorbeskyttesafbryderen er udlost, feks.PGA Grund af manglende afkoling (koleribber er tildekke).
- Sluk for kompressoren på start-/stop-kontakten; Afhjælp ársagen til overophedningen; lad motoren
afkole i ca. ti minutter; Tryk pa motorbeskyttelseasbryderen; Start igen for kompressoren pa start-/stop-kontakten.
Kompressoren korer Eden af opbygge tilstrækkeligt tryk.
Kondensat-udlobet pa trykbeholderen er utaat.
-Kontroller pakningen på aftap-ningsskrue(rne); udskift eventuelt.
-Aftapningsskrue(r) skrues i med handen.
- Kontraventil er utaat.
- Kontraventil bør kontrolleres pa et elektrikervarksted.
Trykluftsværktoj fär ikke tilstrække-ligt tryk.
Der er ikke abnet nok for trykregula-toren.
- Abn mere for trykregulatoren.
- Slangeforbindelsen mellem kompressor og trykluftsværktj er utæt.
-Kontroller slangeforbindelsen; udskift om nodvendigt den beskadige del.
8. Reparation
Fare! Reparationer pa el-vaerktojet ma kun udfores af en elektriker!
El-vaerktoj, som skal repareres, kan indesendes til den lokale service-afdeling. Adressen star ved resvededelslisten.
Ved indsendelse til reparation skal den fastslade fejl beskrives.
9. Miljøbeskyttelse
Maskinens emballage bestar af 100% recyclingsmaterialie.
Udtjente maskiner og tilbehør indeholder store mængder af værifulde rastoffer og plast, som ligeledes kan genanvende i en recyclingsproces.
Vejledningen er trykt på klorfrit bleget papir.
10. Tekniske Data
| Slagvolumen l/min 290 | ||
| Effektiv kapacitet (Volumenstrøm) l/min 165 | ||
| Påfyldnings-ydelse l/min 195 | ||
| Driftstryk (kompressionssluttryk) bar 10 | ||
| Trykbeholdervolumen l 50 | ||
| Antal luftudgange 2 | ||
| Kompresssortype B 2800 | ||
| Cylinderantal 2 | ||
| Omdrejningshestighed (Kompressor) | min-1 | 1300 |
| Motoreffekt | kW | 2,0 |
| Til Sluttingsspænding (50 Hz) | V | 230 |
| Mærkestrøm | A | 9,0 |
| Sikring min. | A | 16 træg |
| Beskyttelsesklasse | IP 44 | |
| Maksimal samlet længde ved anvendelse af forlængelseskabler: | ||
| - ved 3 x 1,5 mm2ledningstvaersnit | m | 30 |
| - ved 3 x 2,5 mm2ledningstvaersnit | m | 50 |
| Oliekvalitet | 10 W 40 | |
| Oliemængde ved olieskift | I | 0,21 |
| Dimensioner: Længde x bredde x højde | cm | 88 x 49 x 77 |
| Vægt | kg | 49 |
| Lydtryksniveau LPA i 4 m maks. | dB (A) | 71 ± 3 |
| Lydeffektniveau LWA | dB (A) | 91 ± 3 |
