BEDIENUNGSANLEITUNG MEGA 350 W METABO

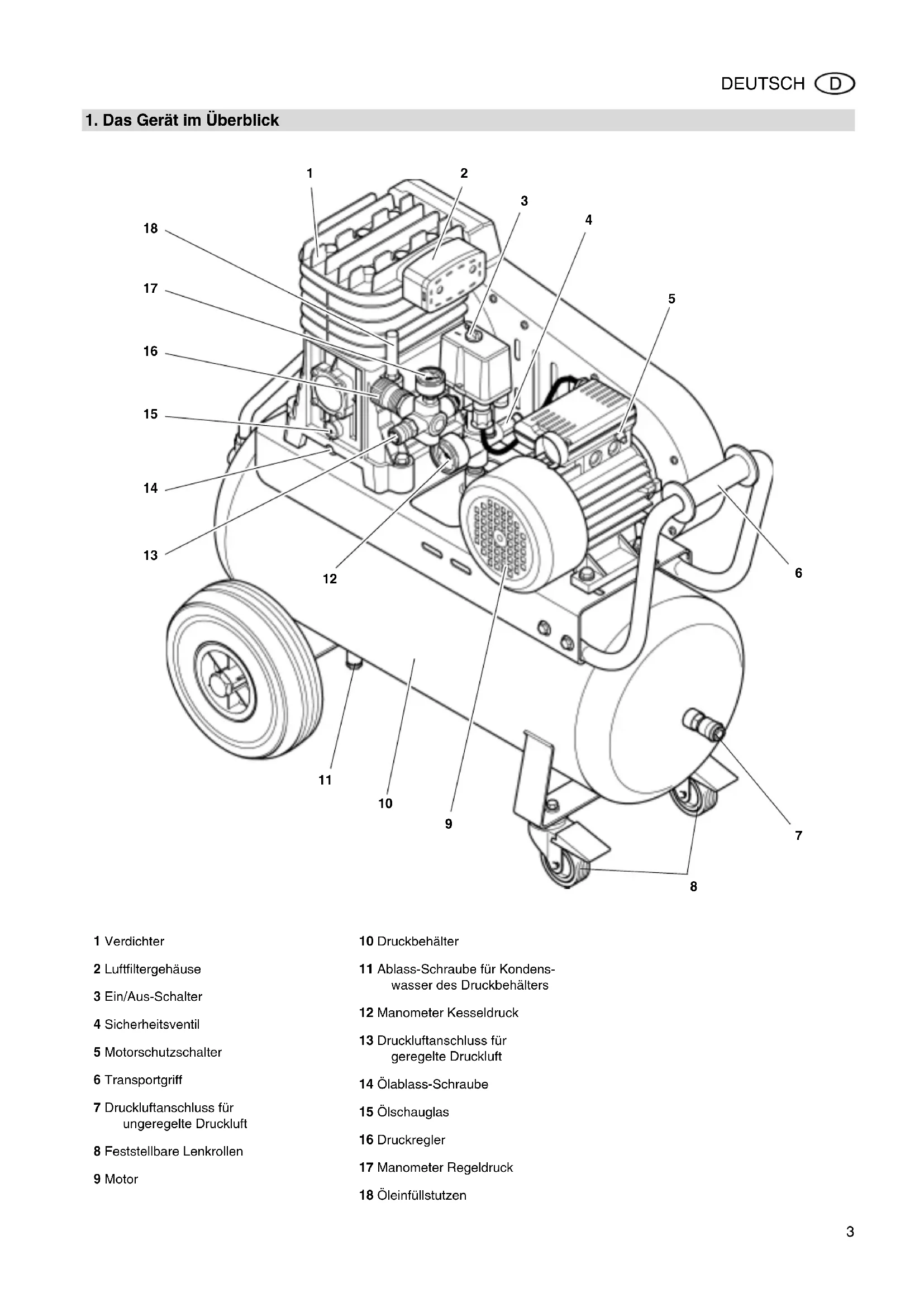

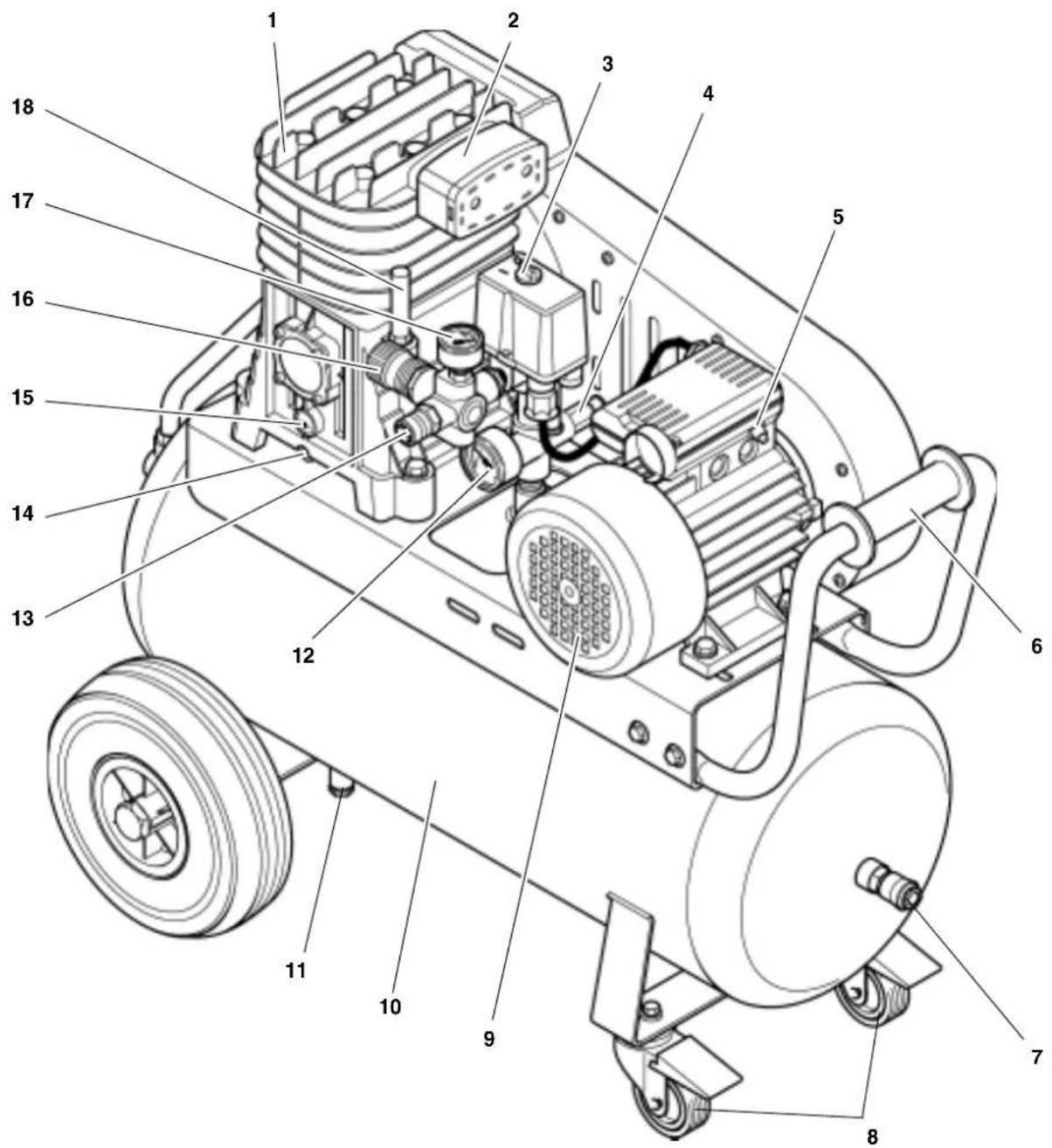

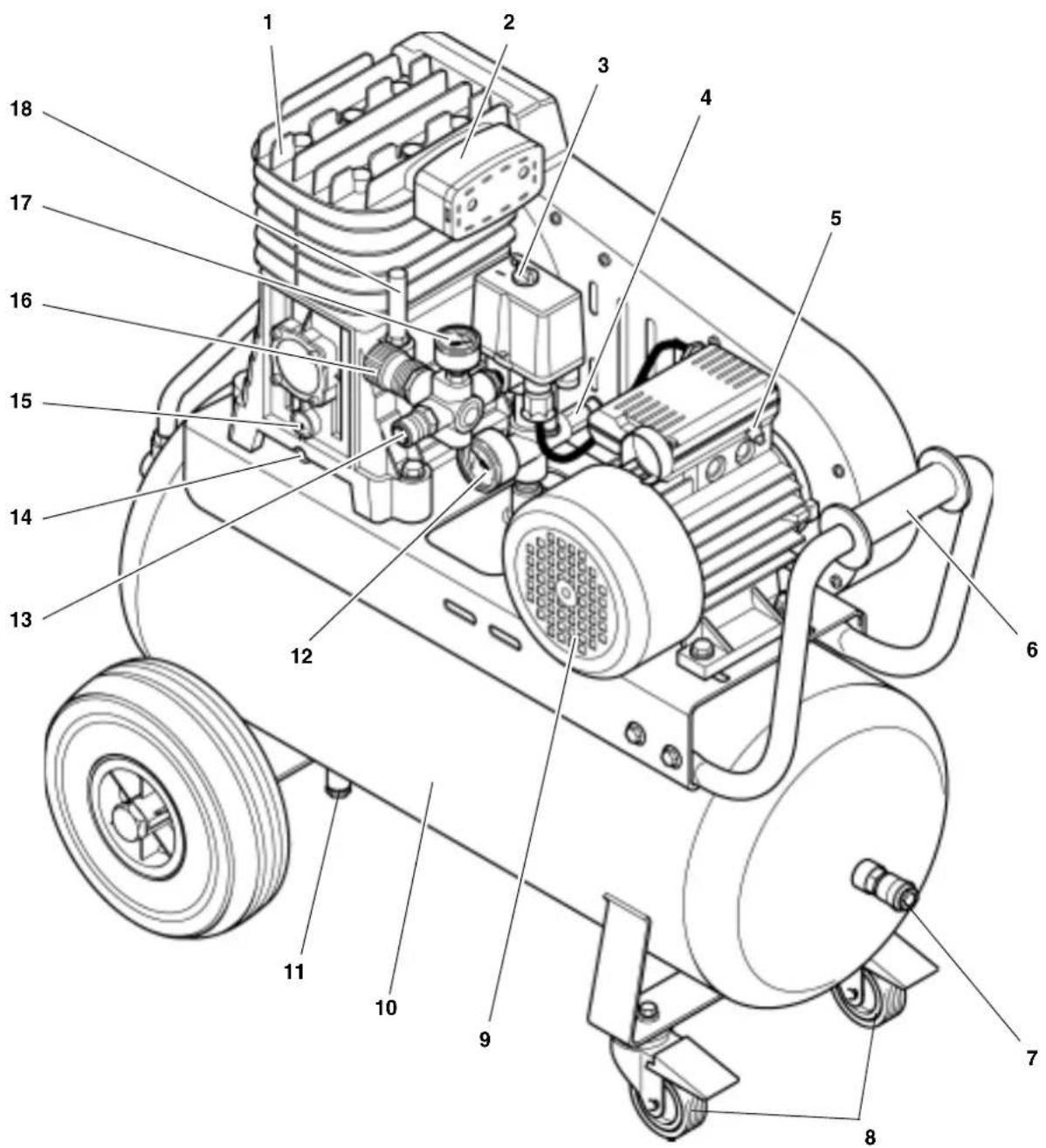

1. Das Gerät im Überblick

1 Verdichter 2 Luftfiltergehäuse 3 Ein/Aus-Schalter 4 Sicherheitsventil 5 Motorschutzschalter 6 Transportgriff 7 Druckluftanschluss für ungeregelte Druckluft 8 Feststellbare Lenkrollen 9 Motor 10 Druckbehälter 11 Ablass-Schraube für Kondens- wasser des Druckbehälters 12 Manometer Kesseldruck 13 Druckluftanschluss für geregelte Druckluft 14 Ölablass-Schraube 15 Ölschauglas 16 Druckregler 17 Manometer Regeldruck 18 Öleinfüllstutzen XK0022D2.fm Betriebsanleitung DEUTSCH4 DEUTSCH

1. Das Gerät im Überblick................3

3.1 Bestimmungsgemäße

Verwendung ...................................4

3.2 Allgemeine Sicherheitshinweise.....4

4.1 Vor dem ersten Betrieb ..................5

5. Wartung und Pflege .....................6

5.1 Regelmäßige Wartung ...................6

5.2 Maschine aufbewahren ..................6

6. Lieferbares Zubehör................6/63

7. Probleme und Störungen ............8

• Lesen Sie vor der Inbetriebnahme diese Betriebsanleitung. Beachten Sie insbesondere die Sicherheits

• Wenn Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie umgehend Ihren Händler. Nehmen Sie das Gerät nicht in Betrieb!

• Entsorgen Sie die Verpackung bitte umweltgerecht. Geben Sie sie an entsprechende Sammelstellen.

• Bewahren Sie diese Betriebsanlei- tung gut auf, damit Sie bei Unklar- heiten jederzeit nachlesen können. Bewahren Sie auch die Prüfbeschei

nigungen der Druckluftkomponenten auf.

• Wenn Sie das Gerät einmal verlei- hen oder verkaufen, geben Sie auch die Begleitdokumente mit.

3.1 Bestimmungsgemäße

Verwendung Dieses Gerät dient zum Erzeugen von Druckluft für druckluftbetriebene Werk

zeuge. Die Verwendung im medizinischen Bereich, im Nahrungsmittelbereich sowie das Füllen von Atemluftflaschen ist nicht gestattet. Explosive, brennbare oder gesundheits- gefährdende Gase dürfen nicht ange- saugt werden. In explosionsgefährdeten Räumen ist der Betrieb nicht gestattet. Jede andere Verwendung ist bestim- mungswidrig. Durch bestimmungswid- rige Verwendung, Veränderungen am Gerät oder durch den Gebrauch von Tei- len, die nicht vom Hersteller geprüft und freigegeben sind, können unvorherseh- bare Schäden entstehen! Kinder, Jugendliche und nicht unterwie- sene Personen dürfen das Gerät und die daran angeschlossenen Druckluftwerk- zeuge nicht benutzen.

• Beachten Sie beim Gebrauch die- ses Elektrogerätes die folgenden Sicherheitshinweise, um Gefahren für Personen oder Sachschäden auszuschließen.

• Beachten Sie die speziellen Sicher- heitshinweise in den jeweiligen Kapiteln.

• Bewahren Sie alle dem Gerät beilie- genden Dokumente sorgfältig auf.

• Beachten Sie gegebenenfalls berufsgenossenschaftliche Richtli

nien oder Unfallverhütungs- Vorschriften für den Umgang mit Kompressoren und Druckluft-Werk

• Beachten Sie als gewerblicher Betreiber die gesetzlichen Vorschrif

ten zum Betrieb von überwachungs- bedürftigen Anlagen.

• Halten Sie Ihren Arbeitsbereich in Ordnung – Unordnung im Arbeitsbe

reich kann Unfälle zur Folge haben.

• Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrogerät nicht, wenn Sie unkonzentriert sind.

• Berücksichtigen Sie Umgebungsein- flüsse.

• Sorgen Sie für gute Beleuchtung.

• Vermeiden Sie abnormale Körper- haltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

• Benützen Sie dieses Elektrogerät nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

• Halten Sie Kinder aus dem Arbeits- bereich fern. Lassen Sie während des Betriebs andere Personen nicht das Werkzeug oder das Netzkabel berühren.

• Überlasten Sie dieses Elektrogerät nicht – benutzen Sie dieses Elektro

gerät nur im Leistungsbereich, der in den Technischen Daten angege- ben ist.

Gefahr durch Elektrizität!

• Setzen Sie dieses Elektrogerät nicht dem Regen aus.

• Benützen Sie dieses Elektrogerät nicht in feuchter oder nasser Umge- bung.

• Vermeiden Sie beim Arbeiten mit diesem Elektrogerät Körperberüh- rung mit geerdeten Teilen (z.B. Heizkörpern, Rohren, Herden, Kühl- schränken).

• Verwenden Sie das Netzkabel nicht für Zwecke, für die es nicht bestimmt ist.

Verletzungsgefahr durch aus- tretende Druckluft und Teile, die durch Druckluft mitgerissen werden!

• Richten Sie Druckluft niemals auf Menschen oder Tiere.

• Stellen Sie sicher, dass alle verwen- deten Druckluft-Werkzeuge und Zubehörteile für den Arbeitsdruck ausgelegt sind oder über Druckmin

derer angeschlossen werden.

• Beachten Sie beim Lösen der Schnellkupplung, dass die im Druck- luftschlauch enthaltene Druckluft plötzlich entweicht. Halten Sie daher das zu lösende Ende des Druckluft

• Stellen Sie sicher, dass alle Ver- schraubungen stets fest angezogen sind.

• Reparieren Sie das Gerät nicht selbst! Nur Fachleute dürfen Repa- raturen an Kompressoren, Druckbe- hältern und Druckluft-Werkzeugen durchführen.

Gefahr durch ölhaltige Druck- luft!

• Verwenden Sie ölhaltige Druckluft ausschließlich für Druckluftwerk- zeuge, die für ölhaltige Druckluft vorgesehen sind.

• Benutzen Sie einen Druckluft- schlauch für ölhaltige Druckluft nicht für Druckluftwerkzeuge, die nicht für ölhaltige Druckluft vorgesehen sind.

• Füllen Sie keine Autoreifen usw. mit ölhaltiger Druckluft.

Verbrennungsgefahr an den Oberflächen der druckluftführenden Teile!

• Lassen Sie das Gerät vor Wartungs- arbeiten abkühlen.

Verletzungs- und Quetschge- fahr an beweglichen Teilen!

• Nehmen Sie das Gerät nicht ohne montierte Schutzvorrichtung in Betrieb. Inhaltsverzeichnis

• Beachten Sie, dass das Gerät bei Erreichen des Mindestdrucks auto

matisch anläuft! – Stellen Sie vor Wartungsarbeiten sicher, dass das Gerät vom Stromnetz getrennt ist.

• Stellen Sie sicher, dass sich beim Einschalten (zum Beispiel nach Wartungsarbeiten) keine Werk

zeuge oder losen Teile mehr im Elektrogerät befinden.

Gefahr durch unzureichende persönliche Schutzausrüstung!

• Tragen Sie einen Gehörschutz.

• Tragen Sie eine Schutzbrille.

• Tragen Sie bei stauberzeugenden Arbeiten oder wenn gesundheitsge

fährdende Nebel entstehen eine Atemmaske.

• Tragen Sie geeignete Arbeitsklei- dung. Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfeh

Gefahr durch Mängel am Elek- trogerät!

• Nehmen Sie keine Änderungen am Gerät vor. Jede Änderung an druck- luftführenden Teilen führt dazu, dass die Baumusterprüfung ungültig wird. Arbeiten an Druckluftgeräten dürfen nur durch Fachkräfte erfol

• Pflegen Sie das Elektrogerät sowie das Zubehör sorgfältig. Warten und überprüfen Sie das Gerät regelmä

ßig. Befolgen Sie die Wartungsvor- schriften.

• Überprüfen Sie das Elektrogerät vor jedem Betrieb auf eventuelle Beschädigungen: Vor weiterem Gebrauch des Elektrogeräts müs

sen Sicherheitseinrichtungen, Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsge

mäße Funktion untersucht werden.

• Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen um den einwandfreien Betrieb des Elektro

gerätes zu gewährleisten.

• Beschädigte Schutzvorrichtungen oder Teile müssen sachgemäß durch eine anerkannte Fachwerk

statt repariert oder ausgewechselt werden.

• Lassen Sie beschädigte Schalter durch eine Kundendienstwerkstatt auswechseln.

• Benutzen Sie dieses Elektrogerät nicht, wenn sich der Schalter nicht ein- und ausschalten lässt.

• Halten Sie Handgriffe trocken und frei von Öl und Fett.

3.3 Sicherheitseinrichtungen

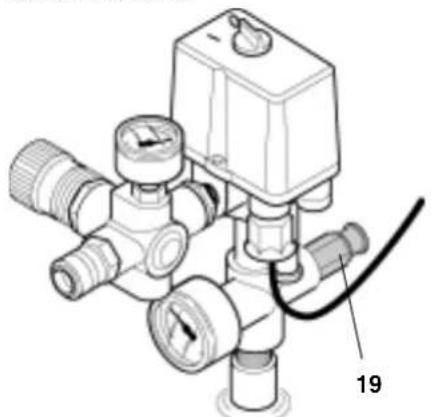

Sicherheitsventil Das federbelastete Sicherheitsventil (19) befindet sich am Ein/Aus-Schalter. Das Sicherheitsventil spricht an, falls der zulässige Höchstdruck überschritten wird.

4.1 Vor dem ersten Betrieb

1. Montieren Sie die Räder wie abge-

bildet. Netzanschluss

Gefahr! Elektrische Spannung Setzen Sie die Maschine nur in trockener Umgebung ein. Betreiben Sie die Maschine nur an einer Stromquelle, die folgende Anforderungen erfüllt: − Steckdosen vorschriftsmäßig installiert, geerdet und geprüft; − Absicherung entsprechend den Technischen Daten; Verlegen Sie das Netzkabel so, dass es beim Arbeiten nicht stört und nicht beschädigt werden kann. Prüfen Sie jedesmal, ob die Maschine ausgeschaltet ist, bevor Sie den Netz

stecker in die Steckdose stecken. Schützen Sie das Netzkabel vor Hitze, aggressiven Flüssigkeiten und schar

fen Kanten. Verwenden Sie nur Verlängerungs- kabel mit ausreichendem Aderquer- schnitt (siehe "Technische Daten"). Schalten Sie den Kompressor nicht durch Ziehen des Netzsteckers aus, sondern am Ein/Aus-Schalter. Ziehen Sie bei Betriebsende den Netzstecker aus der Steckdose.

Der Aufstellort des Gerätes muss fol- gende Anforderungen erfüllen:

• Trocken, kühl, frostgeschützt

• Fester, waagerechter und ebener Untergrund

Gefahr! Durch fehlerhafte Aufstellung können schwere Unfälle entstehen.

• Sichern Sie das Gerät gegen Wegrollen und Umkippen.

• Ziehen Sie das Gerät nicht am Schlauch oder Netzkabel.

• Sicherheitseinrichtungen und Bedienelemente müssen jederzeit gut zugänglich sein.

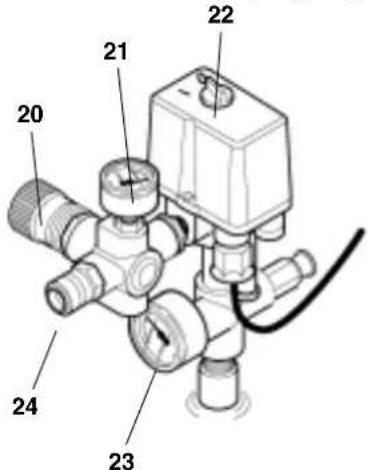

4.3 Druckluft erzeugen

1. Gerät einschalten (22) und abwar-

ten, bis der maximale Kesseldruck erreicht ist (Kompressor schaltet ab). Der Kesseldruck wird am Kessel- druck-Manometer (23) angezeigt.

2. Regeldruck am Druckregler (20) ein-

stellen. Der aktuelle Regeldruck wird am Regeldruck-Manometer (21) angezeigt.

Achtung! Der eingestellte Regeldruck darf nicht höher sein als der maxi

male Betriebsdruck der angeschlos- senen Druckluft-Werkzeuge!

3. Druckluftschlauch am Druckluftan-

schluss (24) anschließen.

4. Druckluft-Werkzeug anschließen.

Nun können Sie mit dem Druckluft- Werkzeug arbeiten.

5. Schalten Sie das Gerät aus, wenn

Sie nicht unmittelbar weiter arbeiten

DEUTSCH wollen. Ziehen Sie danach auch den Netzstecker.

Gefahr! Vor allen Arbeiten am Gerät: − Gerät ausschalten. − Netzstecker ziehen. − Warten bis das Gerät stillsteht. − Stellen Sie sicher, dass das Gerät und alle verwendeten Druckluft- Werkzeuge und Zubehörteile drucklos sind. − Lassen Sie das Gerät und alle verwendeten Druckluft-Werk- zeuge und Zubehörteile abküh- len. Nach allen Arbeiten am Gerät: − Alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen. − Sicherstellen, dass sich keine Werkzeuge oder Ähnliches an oder in der Maschine befinden. Weitergehende Wartungs- oder Repa- raturarbeiten, als die in diesem Kapi- tel beschriebenen, dürfen nur Fach- kräfte durchführen.

5.1 Regelmäßige Wartung

Achtung! Überprüfen Sie am neuen Ver- dichter die Anzugsmomente der Zylinderkopfschrauben (siehe "Tech

nische Daten") nach den ersten 50 und 250 Betriebsstunden. Hinweise für den gewerblichen Betrieb: − Erstellen Sie einen Inspektions- und Wartungsplan, der betriebliche Fak

toren wie Aufstellung oder Betriebs- weise berücksichtigt. Sehen Sie darin regelmäßige Prüfungen durch eine befähigte Person vor. Die Aufsichtsbehörde kann die Vor- lage des Inspektions- und War- tungsplan und den Nachweis über die durchgeführten Prüfungen ver

langen. Sie können bei der Service-Nieder- lassung Ihres Landes eine Muster- vorlage anfordern. Die Adresse fin- den Sie bei der Ersatzteilliste. Vor jedem Arbeitsbeginn

• Druckluftschläuche auf Beschädi- gungen prüfen, ggf ersetzen.

• Verschraubungen auf festen Sitz prüfen, ggf. festziehen.

• Anschlusskabel auf Beschädigun- gen überprüfen, ggf. durch Elektro- fachkraft ersetzen lassen. Alle 50 Betriebsstunden

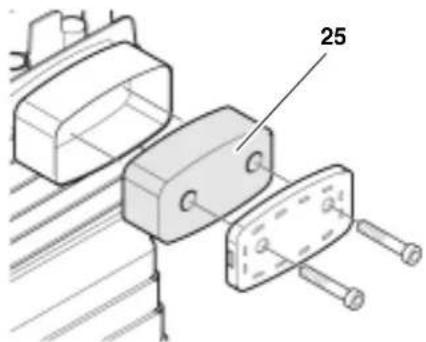

• Luftfilter (25) am Verdichter prüfen, ggf. reinigen.

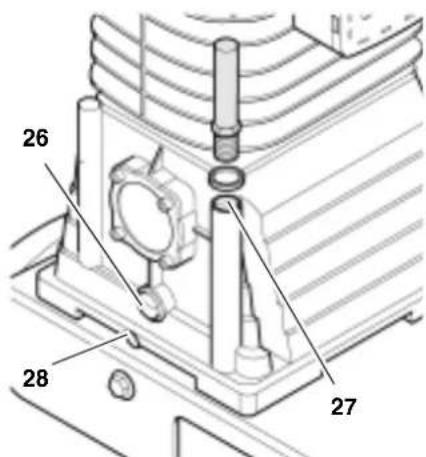

• Ölstand (26) des Verdichters prüfen, ggf. Öl nachfüllen (27).

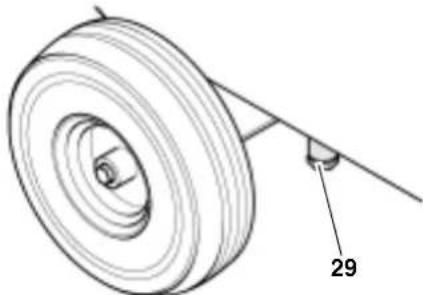

Achtung! Das Kondenswasser enthält Öl und muss über eine Problemstoff- Sammelstelle entsorgt werden.

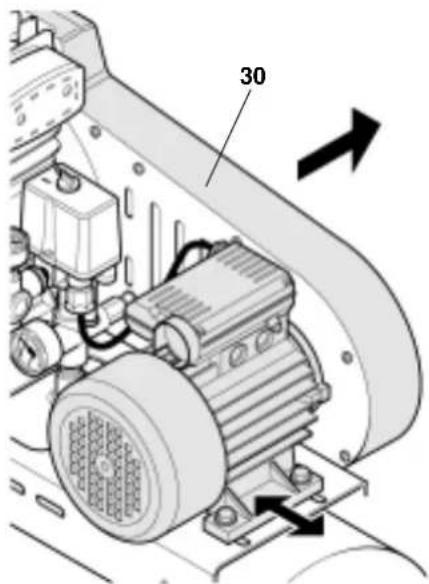

• Keilriemen prüfen: − Riemenschutzgitter (30) abschrauben. − Keilriemen gegebenenfalls erset- zen beziehungsweise nachspan- nen. − Zum Verstellen der Riemenspan- nung, vier Schrauben am Fuß des Motors lösen und Motor ver

schieben. − Schrauben am Fuß des Motors wieder festziehen. − Riemenschutzgitter wieder mon- tieren. Alle 250 Betriebsstunden

• Luftfilter am Verdichter erneuern.

• Luftfilter am Filterdruckminderer erneuern. Alle 500 Betriebsstunden

• Öl des Verdichters an der Ölablass- Schraube (28) ablassen und erneu- ern.

Entsorgen Sie das Altöl umweltgerecht über entsprechende Sammelstellen! Nach 1000 Betriebsstunden

• Inspektion in einer Fachwerkstatt durchführen lassen. Hierdurch wird die Lebensdauer des Kompressors wesentlich erhöht.

5.2 Maschine aufbewahren

1. Gerät ausschalten und Netzstecker

2. Druckbehälter und alle angeschlos-

senen Druckluftwerkzeuge entlüf- ten.

3. Maschine so aufbewahren, dass sie

nicht von Unbefugten in Gang gesetzt werden kann.

Achtung! Maschine nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren. Maschine zur Aufbewahrung oder zum Transport nicht auf eine Seite legen. Für besondere Aufgaben erhalten Sie im Fachhandel folgendes Zubehör – die Abbildungen finden Sie auf der hinteren Umschlagseite:

5. Wartung und Pflege

6. Lieferbares Zubehör

DEUTSCH Abdichten A Kartuschenpistole KP 910 für handelsübliche Kartuschen. Art.-Nr. 090 101 0030 Blechbearbeiten B Blechnippler BN 540 besonders enger Schnittradius; trennt Stahlblech bis 1,0

Stärke. Art.-Nr. 090 100 6784 Bohren C Bohrmaschine BM 310 sehr handliches Gerät für ermü- dungsfreies Arbeiten; Rechtslauf. Art.-Nr. 090 100 6725

• Bohrmaschine BM 500 (ohne Abb.) mit Schnellspannbohrfutter 3/8" und Rechts-/Linkslauf mit Schnell- umschaltung. Art.-Nr. 090 105 4533 Heften / Nageln D Kombinagler Kombi 40/50 für Heftklammern (Typ 90) von 20 mm bis 40 mm und Stauchkopf- nägel (Typ SKN) von 20 mm bis

mm. Art.-Nr. 090 105 4720

• Kombinagler Kombi 32 (ohne Abb.) für Heftklammern (Typ 90) von 15 mm bis 32 mm und Stauchkopf- nägel (Typ SKN) von 16 mm bis

mm. Art.-Nr. 090 105 4711

• Klammergerät KG 80/16 (ohne Abb.) für Heftklammern (Typ 80) von 6 mm bis 16 mm. Art.-Nr. 090 105 4681

• Klammergerät KG 90/25 (ohne Abb.) für Heftklammern (Typ 90) von

mm bis 25 mm. Art.-Nr. 090 105 4690

• Klammergerät KG 90/40 (ohne Abb.) für Heftklammern (Typ 90) von

mm bis 40 mm. Art.-Nr. 090 105 4703

• Stauchkopfnagler SKN 50 (ohne Abb.) für Stauchkopfnägel (Typ SKN) von 20 mm bis 50 mm. Art.-Nr. 090 105 4738 Lackieren E Farbspritzpistole FB 2200 HVLP High-Volume-Low-Pressure-Aus- stattung vermindert den Rückprall des Farbnebels und sorgt für mehr Materialauftrag bei geringerem Lackverbrauch. Art.-Nr. 090 105 4460

• Farbspritzpistole FB 2200 (ohne Abb.) mit 0,5 l-Fließbecher; professionelle Farbspritzpistole; stufenlos einstell

bar für Rund- und Breitstrahl. Art.-Nr. 090 105 4452

• Farbspritzpistole SB 200 (ohne Abb.) mit 1,0 l-Saugbecher. Art.-Nr. 090 100 3882

• Farbspritzpistole FB 150 (ohne Abb.) mit 0,5 l-Fließbecher; für Grundie- rungen und Farben unterschied- lichster Viskosität. Art.-Nr. 090 100 3874

• Farbspritzpistole FB 90 (ohne Abb.) mit 0,75 l-Fließbecher; für Grundie- rungen und Farben unterschied- licher Viskosität. Art.-Nr. 090 105 6064 Meißeln F Meißelhammer-Set MHS 450 für Arbeiten auf dem Bau und im Karosseriebereich. Art.-Nr. 090 100 9210

• Meißelhammer-Set MHS 315 (ohne Abb.) zum Putz- und Fliesenabschlagen und für leichte Stemmarbeiten. Art.-Nr. 090 100 6911 Reifen füllen / messen G Reifenfüllmessgerät RF 480 professionelle Ausführung (geeicht). Art.-Nr. 090 105 4630

• Reifenfüllmessgerät RF 363 (ohne Abb.) wie RF 480, jedoch ungeeicht. Art.-Nr. 090 105 4622

• Reifenfüllmessgerät RF 200 (ohne Abb.) zum Aufpumpen von Reifen und Bällen (geeicht). Art.-Nr. 090 105 6188

• Reifenfüllmessgerät RF 100 (ohne Abb.) wie RF 200, jedoch ungeeicht. Art.-Nr. 090 102 6724 Reinigen H Blaspistole BP 200 Vollkunststoff-Ausführung. Art.-Nr. 090 105 4606

• Blaspistole BP 300 (ohne Abb.) Vollkunststoff-Ausführung; beson- ders hohe Luftmenge durch Venturi- düse. Art.-Nr. 090 105 4614

• Blaspistole BP 70 (ohne Abb.) Leichtmetall-Ausführung (mit 100 mm-Verlängerung). Art.-Nr. 090 102 6726

• Blaspistole BP 60 (ohne Abb.) Leichtmetall-Ausführung (kurz). Art.-Nr. 090 102 6718 Schrauben I Schlagschrauber SR 230 robuste Ausführung für Anwendun- gen im Heimwerker- und KFZ- Bereich geeignet. Art.-Nr. 090 105 6170

• Schlagschrauber SR 340-Set (ohne Abb.) professionelle Ausführung mit umfangreichem Zubehör. Art.-Nr. 090 105 6137

• Schlagschrauber SR 140-Set (ohne Abb.) für vielfältigen Einsatz im Hobby- und KFZ-Bereich geeignet; mit umfangreichem Zubehör. Art.-Nr. 090 100 8582

• Schlagschrauber SR 120-Set (ohne Abb.) geringer Luftbedarf, dadurch auch für kleinere Kompressoren geeignet; mit umfangreichem Zubehör. Art.-Nr. 090 100 6750

• Ratschenschrauber RS 320 (ohne Abb.) durch schmale Bauform und gum- mierten Ratschenkopf für Anwen- dungen im KFZ-Bereich bestens geeignet. Art.-Nr. 090 105 4541

• Ratschenschrauber RS 220-Set (ohne Abb.) Komplett-Set mit umfangreichem Zubehör. Art.-Nr. 090 100 6717

• Drehschrauber DS 1610 (ohne Abb.) mit Rechts-/Linkslauf mit Schnell- umschaltung. Art.-Nr. 090 101 2440 Sprühen J Sprühpistole SPP 161 zum Versprühen von Kaltreiniger, Öl, Flüssigwachs usw. Art.-Nr. 090 105 4525

• Kombi-Sprühpistole UBS 820 (ohne Abb.) für handelsübliche 1,0 l-Schraub- patronen. Art.-Nr. 090 105 4479 Schläuche K Schlauchtrommel ST 200 360°-drehbar; mit 30 m PU-Druck- luftschlauch. Art.-Nr. 090 105 4568

• Druckluftschlauch mit Gewebeein- lage (ohne Abb.) mit Schnellkupplung und Stecknip- pel; 5 m Länge; 12 mm Außen- durchmesser; 6 mm Innendurch- messer. Art.-Nr. 090 105 4908

• Druckluftschlauch mit Gewebeein- lage (ohne Abb.) mit Schnellkupplung und Stecknip-8 DEUTSCH pel; 10 m Länge; 12 mm Außen- durchmesser; 6 mm Innendurch- messer. Art.-Nr. 090 105 4916

• Druckluftschlauch mit Gewebeein- lage (ohne Abb.) mit Schnellkupplung und Stecknip- pel; 10 m Länge; 15 mm Außen- durchmesser; 9 mm Innendurch- messer. Art.-Nr. 090 105 4924

• Druckluftschlauch mit Gewebeein- lage (ohne Abb.) 50 m Länge; 15 mm Außendurch- messer; 9 mm Innendurchmesser. Art.-Nr. 090 105 4932

• Spiralschlauch, Rilsan (ohne Abb.) mit Schnellkupplung und Stecktülle; 2,5 m Arbeitslänge; 8 mm Außen- durchmesser; 6 mm Innendurch- messer. Art.-Nr. 090 105 4940

• Spiralschlauch, Rilsan (ohne Abb.) mit Schnellkupplung und Stecktülle; 7,5 m Arbeitslänge; 8 mm Außen- durchmesser; 6 mm Innendurch- messer. Art.-Nr. 090 105 4959

• Spiralschlauch, Rilsan (ohne Abb.) mit Schnellkupplung und Stecktülle; 10,0 m Arbeitslänge; 10 mm Außen- durchmesser; 8 mm Innendurch- messer. Art.-Nr. 090 105 4967

• Schlauchaufroller SA 100 (ohne Abb.) mit Gewebeschlauch 20,0 m Länge; 15 mm Außendurchmesser; 9 mm Innendurchmesser. Art.-Nr. 090 105 4975

• Schlauchaufroller SA 200 (ohne Abb.) Geeignet für Wand und Deckenbe- festigung; automatisches Aufrollen durch einfaches Ziehen; mit 8 m PU-Druckluftschlauch; 13

Außendurchmesser; 8 mm Innen- durchmesser. Art.-Nr. 090 105 4550 Zubehör-Sets L Zubehör-Set LPZ 7-S enthält: Blaspistole, Reifenfüller, Reifenfüllnippel, Ballonhohlnadel, Farbspritzpistole, Sprühpistole, Spi

ralschlauch. Art.-Nr. 090 100 3858

• Zubehör-Set LPZ 7-P (ohne Abb.) enthält: Blaspistole, Reifenfüller, Reifenfüllnippel, Ballonhohlnadel, Farbspritzpistole, Sprühpistole,

m Gewebeschlauch. Art.-Nr. 090 100 3890

• Zubehör-Set LPZ 6 (ohne Abb.) enthält: Blaspistole, Reifenfüller, Reifenfüllnippel, Ballonhohlnadel, Farbspritzpistole, 5 m Gewebe- schlauch. Art.-Nr. 090 104 4487

• Zubehör-Set LPZ 4 (ohne Abb.) enthält: Blaspistole, Reifenfüller, Farbspritzpistole, Spiralschlauch. Art.-Nr. 090 101 3845

• Zubehör-Set LPZ 2 (ohne Abb.) enthält Wechselgriff mit Blaspistole, Reifenfüller, Farbspritzpistole, Spi- ralschlauch. Art.-Nr. 090 105 5971

Gefahr! Vor allen Arbeiten am Gerät: − Gerät ausschalten. − Netzstecker ziehen. − Warten bis das Gerät stillsteht. − Stellen Sie sicher, dass das Gerät und alle verwendeten Druckluft- Werkzeuge und Zubehörteile drucklos sind. − Lassen Sie das Gerät und alle verwendeten Druckluft-Werk- zeuge und Zubehörteile abküh- len. Nach allen Arbeiten am Gerät: − Alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen. − Sicherstellen, dass sich keine Werkzeuge oder Ähnliches an oder in der Maschine befinden. Kompressor läuft nicht:

• Keine Netzspannung. − Kabel, Stecker, Steckdose und Sicherung prüfen.

• Zu geringe Netzspannung. − Verlängerungskabel mit ausrei- chendem Aderquerschnitt ver- wenden (siehe "Technische Daten"). Bei kaltem Gerät, Ver

längerungskabel vermeiden.

• Kompressor wurde durch Ziehen des Netzsteckers ausgeschaltet, während er lief. − Kompressor am Ein/Aus-Schalter zunächst ausschalten, dann wie

• Motorschutzschalter ausgelöst, z.B. durch mangelnde Kühlung (Kühlrip- pen verdeckt). − Kompressor am Ein/Aus-Schalter ausschalten; Ursache der Über- hitzung beseitigen; etwa zehn Minuten abkühlen lassen; Motor

schutzschalter drücken; Kom- pressor am Ein/Aus-Schalter erneut einschalten. Kompressor läuft ohne ausreichend Druck aufzubauen.

• Kondenswasser-Ablass am Druck- behälter undicht. − Dichtung der Ablass-Schraube(n) prüfen; ggf. ersetzen. − Ablass-Schraube(n) handfest anziehen.

• Rückschlagventil undicht. − Rückschlagventil in Fachwerk- statt überholen lassen. Druckluftwerkzeug erhält nicht genü- gend Druck.

• Druckregler nicht weit genug aufge- dreht. − Druckregler weiter aufdrehen.

• Schlauchverbindung zwischen Kom- pressor und Druckluftwerkzeug undicht. − Schlauchverbindung prüfen; beschädigte Teile ggf. ersetzen.

Gefahr! Reparaturen an Elektrowerk- zeugen dürfen nur durch eine Elektro- fachkraft ausgeführt werden! Reparaturbedürftige Elektrowerkzeuge können an die Service-Niederlassung Ihres Landes eingesandt werden. Die Adresse finden Sie bei der Ersatz

teilliste. Bitte beschreiben Sie bei der Einsen- dung zur Reparatur den festgestellten Fehler. Das Verpackungsmaterial der Maschine ist zu 100 % recyclingfähig. Ausgediente Maschinen und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können. Die Anleitung wurde auf chlorfrei gebleichtem Papier gedruckt.

7. Probleme und Störungen

10. Technische Daten

Ansaugleistung l/min 290 Effektive Liefermenge (Volumenstrom) l/min 165 Füll-Leistung l/min 195 Betriebsdruck (Verdichtungsenddruck) bar 10 Druckbehältervolumen l 50 Anzahl der Luftabgänge 2 Verdichtertyp B 2800 Zylinderzahl 2 Anzugsmoment Zylinderkopfschrauben Nm 22 - 27 Drehzahl (Verdichter) min

Motorleistung kW 2,0 Anschluss-Spannung (50 Hz) V 230 Nennstrom A 9,0 Absicherung min. A 16 träge Schutzart IP 44 Maximale Gesamtlänge bei Verwendung von Verlängerungskabeln: – bei 3 x 1,5 mm

Aderquerschnitt – bei 3 x 2,5 mm

Ölqualität 10 W 40 Ölmenge bei Ölwechsel l 0,21 Abmessungen: Länge x Breite x Höhe cm 88 x 49 x 77 Gewicht kg 49 Schall-Druckpegel L

in 4 m max. dB (A) 71 ± 3 Schall-Leistungspegel L

10. Technische gegevens..............28

mm tot 16 mm. Art.-Nr. 090 105 4681

Art.-Nr. 090 105 4690

Art.-Nr. 090 105 4703

10. Technische gegevens
