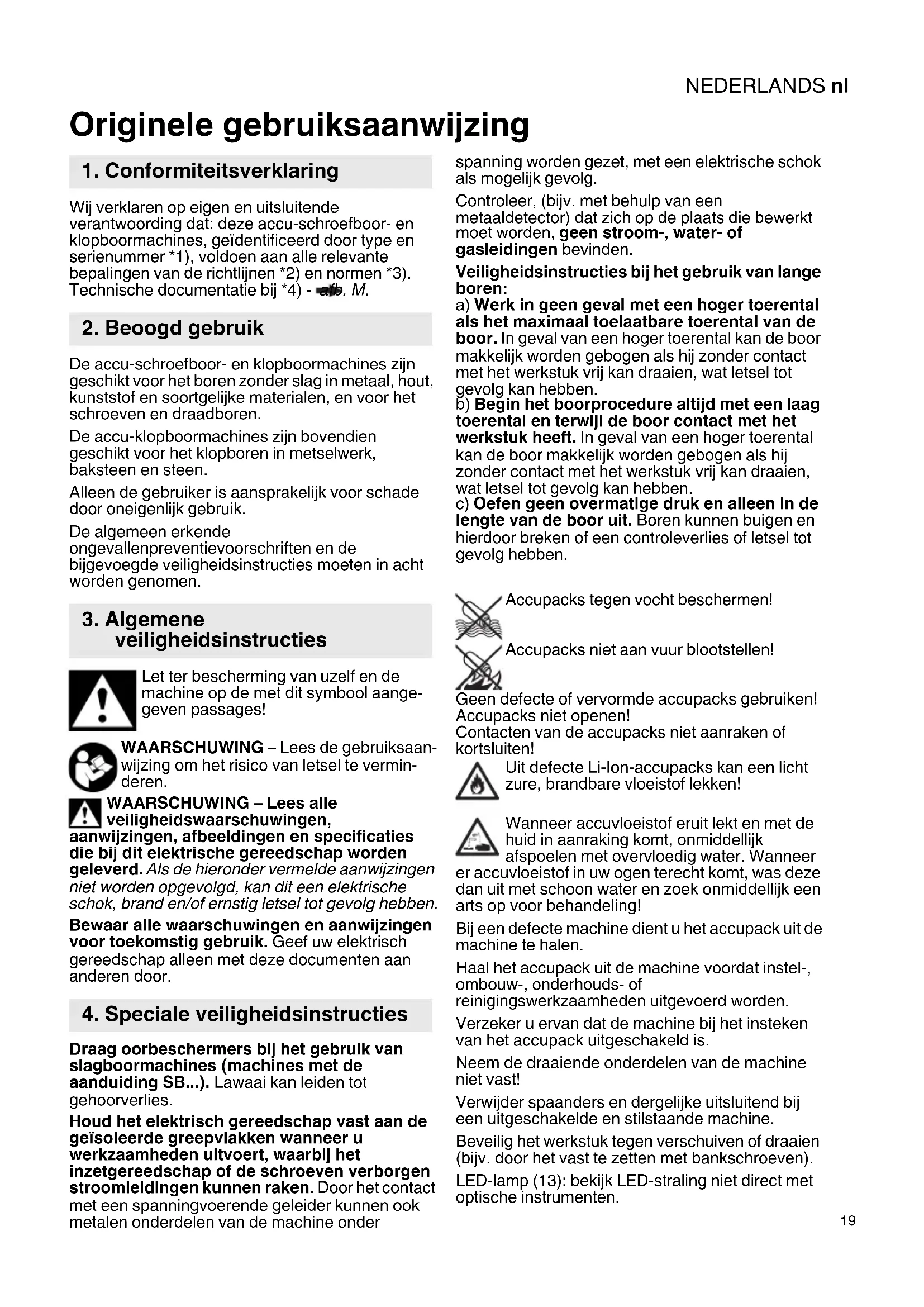

Wij verklaren op eigen en uitsluitende verantwoording dat: deze accu-schroefboor- en klopboormachines, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - afb. M. De accu-schroefboor- en klopboormachines zijn geschikt voor het boren zonder slag in metaal, hout, kunststof en soortgelijke materialen, en voor het schroeven en draadboren. De accu-klopboormachines zijn bovendien geschikt voor het klopboren in metselwerk, baksteen en steen. Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik. De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies moeten in acht worden genomen. Let ter bescherming van uzelf en de machine op de met dit symbool aange- geven passages! WAARSCHUWING – Lees de gebruiksaan- wijzing om het risico van letsel te vermin- deren. WAARSCHUWING – Lees alle veiligheidswaarschuwingen, aanwijzingen, afbeeldingen en specificaties die bij dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en aanwijzingen voor toekomstig gebruik. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door. Draag oorbeschermers bij het gebruik van slagboormachines (machines met de aanduiding SB...). Lawaai kan leiden tot gehoorverlies. Houd het elektrisch gereedschap vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert, waarbij het inzetgereedschap of de schroeven verborgen stroomleidingen kunnen raken. Door het contact met een spanningvoerende geleider kunnen ook metalen onderdelen van de machine onder spanning worden gezet, met een elektrische schok als mogelijk gevolg. Controleer, (bijv. met behulp van een metaaldetector) dat zich op de plaats die bewerkt moet worden, geen stroom-, water- of gasleidingen bevinden. Veiligheidsinstructies bij het gebruik van lange boren: a) Werk in geen geval met een hoger toerental als het maximaal toelaatbare toerental van de boor. In geval van een hoger toerental kan de boor makkelijk worden gebogen als hij zonder contact met het werkstuk vrij kan draaien, wat letsel tot gevolg kan hebben. b) Begin het boorprocedure altijd met een laag toerental en terwijl de boor contact met het werkstuk heeft. In geval van een hoger toerental kan de boor makkelijk worden gebogen als hij zonder contact met het werkstuk vrij kan draaien, wat letsel tot gevolg kan hebben. c) Oefen geen overmatige druk en alleen in de lengte van de boor uit. Boren kunnen buigen en hierdoor breken of een controleverlies of letsel tot gevolg hebben. Accupacks tegen vocht beschermen! Accupacks niet aan vuur blootstellen! Geen defecte of vervormde accupacks gebruiken! Accupacks niet openen! Contacten van de accupacks niet aanraken of kortsluiten! Uit defecte Li-Ion-accupacks kan een licht zure, brandbare vloeistof lekken! Wanneer accuvloeistof eruit lekt en met de huid in aanraking komt, onmiddellijk afspoelen met overvloedig water. Wanneer er accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon water en zoek onmiddellijk een arts op voor behandeling! Bij een defecte machine dient u het accupack uit de machine te halen. Haal het accupack uit de machine voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden. Verzeker u ervan dat de machine bij het insteken van het accupack uitgeschakeld is. Neem de draaiende onderdelen van de machine niet vast! Verwijder spaanders en dergelijke uitsluitend bij een uitgeschakelde en stilstaande machine. Beveilig het werkstuk tegen verschuiven of draaien (bijv. door het vast te zetten met bankschroeven). LED-lamp (13): bekijk LED-straling niet direct met optische instrumenten. Originele gebruiksaanwijzing

1. Conformiteitsverklaring

veiligheidsinstructies

4. Speciale veiligheidsinstructiesNEDERLANDSnl

LET OP Niet in de brandende lamp staren. De stofbelasting verminderen: WAARSCHUWING - Sommige stofdeeltjes die worden geproduceerd bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Enkele voorbeelden van deze chemicaliën zijn: - lood van gelode verf, - mineraalstof van bakstenen, cement en andere metselwerkmaterialen, en - arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de blootstelling aan deze chemicaliën te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschermingsmiddelen zoals stofmaskers die speciaal zijn ontwikkeld voor het filteren van microscopische deeltjes. Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziekten zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen. Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. gezondheids- en veiligheidsvoorschriften, verwijdering). Verzamel de ontstane deeltjes op de plaats waar deze ontstaan, voorkom dat deze neerslaan in de omgeving. Gebruik voor speciale werkzaamheden geschikt toebehoor. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht. Gebruik een geschikte stofafzuiging. Verminder de stofbelasting door: - de vrijkomende deeltjes en de af te voeren luchtstroom van de machine niet op de gebruiker zelf of in de buurt aanwezige personen of op neergeslagen stof te richten, - een afzuiginstallatie en/of een luchtfilter te gebruiken, - de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op. - Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen. Transport van Li-ion-accupacks: Op de verzending van Li-ion accupacks is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Informeer bij het versturen van Li-ion accupacks naar de actueel geldende voorschriften. Informeer u ook bij uw transportbedrijf. Gecertificeerde verpakking is bij Metabo verkrijgbaar. Verstuur accupacks alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u het accupack uit de machine. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren). De afbeeldingen vindt u aan het begin van de gebruiksaanwijzing. Verklaring symbolen: Bewegingsrichting Boren Langzaam Snel Eerste versnelling Tweede versnelling Schroeven / toerentalbegrenzing Boren / max. toerental Slagboren Draaimoment Afb. A 1 Snelspan-boorhouder 2Instelhuls (Toerentalbegrenzing) 3Instelhuls - Schroeven / toerentalbegrenzing - Boren / max. toerental - Slagboren 4 Schakelaar (1e/2e versnelling) 5 Draairichtingsschakelaar (instelling van de draairichting, transportbeveiliging) - aan beide kanten van de machine

Handgreep 7 Bit-opslag * 8 Riemhaak * 9 Toets voor ontgrendeling van het accupack 10 Toets voor de indicatie van de capaciteit 11 Capaciteits- en signaalindicatie 12 Accupack 13 LED-lampje 14 Drukschakelaar

• afhankelijk van de uitvoering

7.1 Accupack, capaciteits- en

signaalindicatie afb. B Het accupack voor gebruik opladen. Laad het accupack bij vermogensverlies weer op. U vindt instructies voor het laden van het accupack in de gebruiksaanwijzing van de Metabo-lader.

7.2 Accupack verwijderen, plaatsen

7.4 Versnelling kiezen afb. E

Schakelaar (4) alleen gebruiken wanneer de motor stilstaat!

7.5 Toerentalbegrenzing, schroeven, boren,

slagboren instellen afb. F = Schroeven door het draaien van de huls (3) instellen

het toerental (met toerentalbegrenzing) door het draaien van de huls (2) instellen - ook tussenstanden zijn mogelijk. = Boren / max. toerental door het draaien van de huls (3) instellen (max. toerental, zonder toerentalbegrenzing) Om overbelasting van de motor te voorkomen de spindel niet blokkeren. Machines met de aanduiding SB...: = Klopboren door het draaien van de huls (3) instellen (max. toerental, zonder toerentalbegrenzing) Om overbelasting van de motor te voorkomen de spindel niet blokkeren.

7.6 Aan-/uitschakelen, toerental instellen

afb. A Inschakelen, toerental: drukschakelaar (14) drukken. Het toerental kan met de drukschakelaar worden veranderd. Uitschakelen: laat de drukschakelaar (14) los. Aanwijzing: het geluid dat bij het uitschakelen van de machine optreedt, is afhankelijk van de constructie (snelstop) en heeft geen invloed op het functioneren en de levensduur van de machine.

7.7 Snelspan-boorhouder afb. G

Bij een zachte gereedschapsschacht moet u het gereedschap na een korte boortijd eventueel nog een keer spannen. Opmerkingen voor machines met de aanduiding BS 18 LT BL, BS 18 LT BL SE, SB 18 LT BL, SB 18 LT BL SE

1. Het ratelen dat na het openen van de

boorhouder eventueel hoorbaar is (afhankelijk van de functie), wordt door het tegendraaien van de huls uitgeschakeld.

2. Inzetgereedschap spannen:

Huls in richting "GRIP, ZU" draaien, tot de merkbare mechanische weerstand overwonnen is. Let op! Gereedschap is nu nog niet gespannen! Met kracht verder draaien (hierbij moet een "klik" hoorbaar zijn), tot verder draaien niet meer mogelijk is - pas dan is het gereedschap veilig gespannen. Reinigen: de machine af en toe verticaal naar beneden houden en de huls volledig in de richting „GRIP, ZU“ draaien en vervolgens volledig in de richting „AUF, RELEASE“ draaien. Het verzamelde stof valt uit de snelspan-boorhouder.

7.8 Boorhouder eraf draaien afb. H

Het vastschroeven gebeurt in omgekeerde volgorde.

7.9 Boorhouder met snelwisselsysteem

quick (bij BS 18 LT BL Q) afb. I Verwijderen: vergrendelingsring naar voren schuiven (a) en de boorhouder er naar voren aftrekken (b). Aanbrengen: vergrendelingsring naar voren schuiven en de boorhouder tot aan de aanslag op de boorspil schuiven.

7.10 Riemhaak (afhankelijk van de uitvoering)

/ bit-opslag aanbrengen (afhankelijk van de uitvoering) afb. J Riemhaak (8), zoals weergegeven, aanbrengen. Bit-opslag (7), zoals weergegeven, aanbrengen.

8.1 Multifunctioneel bewakingssysteem van

de machine Schakelt de machine zelfstandig uit, dan heeft de elektronica de zelfbeveiligingsmodus geactiveerd. Er klinkt een waarschuwingssignaal (continu-gepiep). Dit gaat na max. 30 seconden of na het loslaten van de drukschakelaar (14) uit. Ondanks deze beveiligingsfunctie kan bij bepaalde toepassingen overbelasting en als gevolg daarvan beschadiging van de machine optreden. Oorzaken en oplossingen:

1. Accupack bijna leeg afb. A, B (de

elektronica beschermt het accupack tegen schade door diepontlading). Knippert er een LED-lampje (11), dan is het accupack bijna leeg. Eventueel op toets (10) drukken en de laadtoestand aan de hand van de LED-lampjes (11) controleren. Is het accupack bijna leeg, dan moet het weer opgeladen worden!

2. Een lang aanhoudende overbelasting van de

machine leidt tot temperatuuruitschakeling. Laat de machine of het accupack afkoelen. Aanwijzing: voelt het accupack zeer warm aan, dan is het mogelijk het accupack in een “AIR COOLED”-laadapparaat sneller af te koelen. Aanwijzing: de machine koelt sneller af wanneer men hem onbelast laat draaien.

3. Metabo veiligheidsuitschakeling: de machine

werd zelfstandig UITGESCHAKELD. Bij een plotselinge toenamesnelheid (zoals bijvoorbeeld bij een plotselinge blokkering of terugslag) wordt de machine uitgeschakeld.

Machine met de drukschakelaar (14) uitschakelen. Vervolgens weer inschakelen en normaal verder werken. Zorg ervoor dat zich verder geen blokkeringen voordoen. Gebruik uitsluitend originele Metabo of CAS (Cordless Alliance System) accupacks en accessoires. Gebruik alleen toebehoor dat voldoet aan de in deze gebruikershandleiding genoemde eisen en kenmerken. Hoekboor-voorzetstuk aanbrengen afb. K. Compleet toebehorenprogramma, zie www.metabo.com of de catalogus. Reparaties aan elektrisch gereedschap mogen uitsluitend door een erkende elektricien worden uitgevoerd! Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com. Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden. Accupacks niet in het water gooien. Bescherm het milieu en geef elektrisch gereedschap en accupacks niet mee met het huisvuil. Neem de nationale voorschriften in acht voor een gescheiden inzameling en voor de recycling van afgedankte machines, verpakkingen en toebehoren. Ontlaad eerst het accupack in het elektrisch gereedschap alvorens het af te voeren. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren). Afb. L. Wijzigingen in verband met technische ontwikkelingen voorbehouden. U = spanning van het accupack

= toerental bij onbelast draaien Aanhaalkoppel bij het schroeven:

= bij schroeven in zacht materiaal (hout)

= bij schroeven in hard materiaal (metaal)

= aanhaalkoppel instelbaar Max. boordiameter:

3 max =in metselwerk s = max. slagfrequentie m = gewicht (met het kleinste accupack) G = schroefdraad as

max = boorhouder-spanbreedte Meetgegevens vastgesteld volgens de norm EN 62841. Toegestane omgevingstemperatuur tijdens het gebruik: -20 °C tot 50 °C (beperkt vermogen bij temperaturen beneden 0 °C). Toegestane omgevingstemperatuur tijdens de opslag: 0 °C tot 30 °C Gelijkstroom De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm). Emissiewaarden Deze waarden maken een beoordeling van de emissie van het elektrisch gereedschap en een vergelijking van de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen. Totale trillingswaarde (vectorsom van drie richtingen) vastgesteld conform EN 62841:

h, D = trillingsemissiewaarde (Boren in metaal)

h, S = trillingsemissiewaarde (schroeven zonder slag)

h, ... = onzekerheid (trilling) Typisch A-gekwalificeerd geluidsniveau

= onzekerheid (geluidsniveau) Tijdens het werken kan het geluidsniveau 80 dB(A) overschrijden. Draag gehoorbescherming!
