MANUALE UTENTE BS 18 LT BL SE METABO

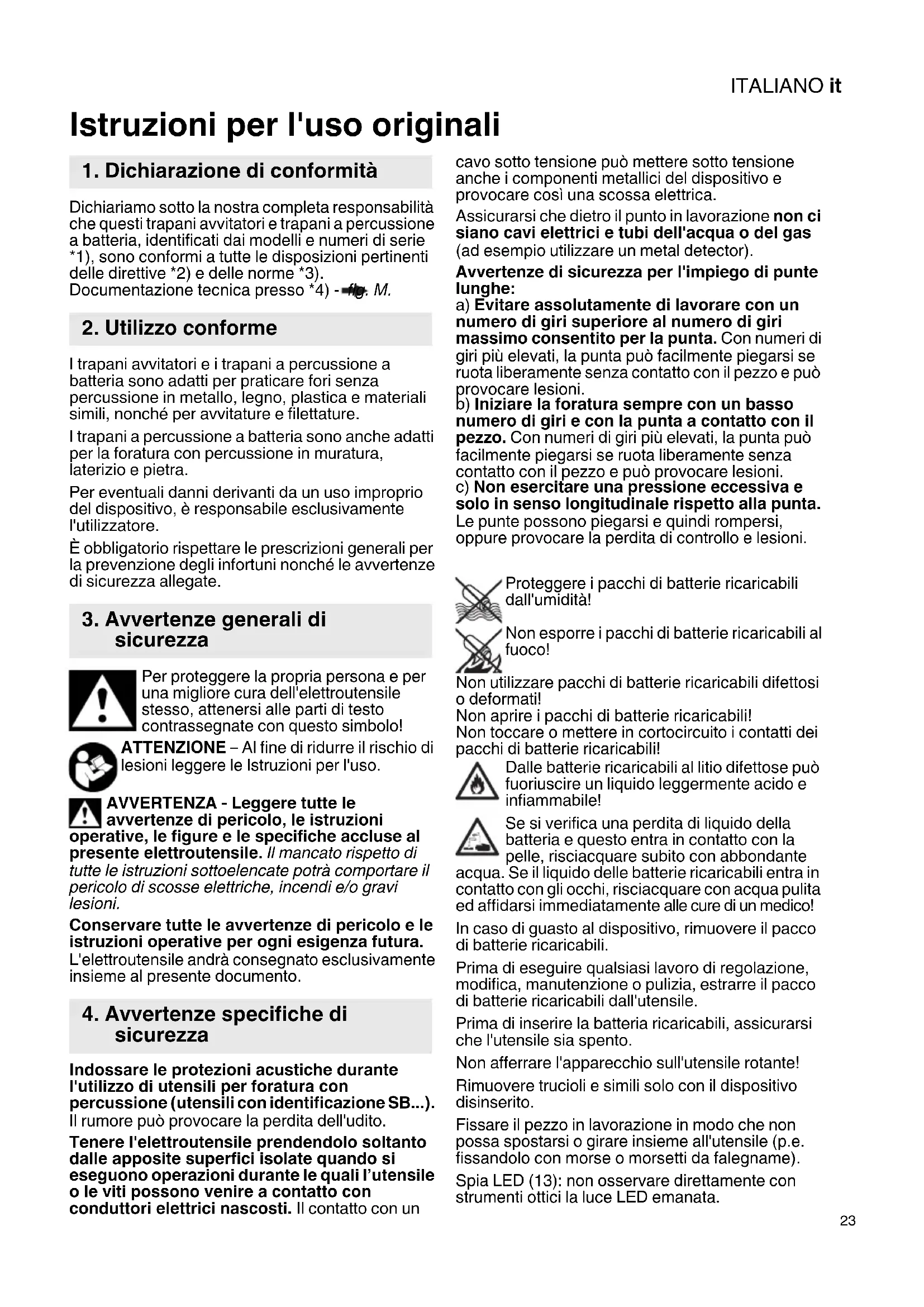

Dichiariamo sotto la nostra completa responsabilità che questi trapani avvitatori e trapani a percussione a batteria, identificati dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) - fig. M. I trapani avvitatori e i trapani a percussione a batteria sono adatti per praticare fori senza percussione in metallo, legno, plastica e materiali simili, nonché per avvitature e filettature. I trapani a percussione a batteria sono anche adatti per la foratura con percussione in muratura, laterizio e pietra. Per eventuali danni derivanti da un uso improprio del dispositivo, è responsabile esclusivamente l'utilizzatore. È obbligatorio rispettare le prescrizioni generali per la prevenzione degli infortuni nonché le avvertenze di sicurezza allegate. Per proteggere la propria persona e per una migliore cura dell'elettroutensile stesso, attenersi alle parti di testo contrassegnate con questo simbolo! ATTENZIONE – Al fine di ridurre il rischio di lesioni leggere le Istruzioni per l'uso. AVVERTENZA - Leggere tutte le avvertenze di pericolo, le istruzioni operative, le figure e le specifiche accluse al presente elettroutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. L'elettroutensile andrà consegnato esclusivamente insieme al presente documento. Indossare le protezioni acustiche durante l'utilizzo di utensili per foratura con percussione (utensili con identificazione SB...). Il rumore può provocare la perdita dell'udito. Tenere l'elettroutensile prendendolo soltanto dalle apposite superfici isolate quando si eseguono operazioni durante le quali l’utensile o le viti possono venire a contatto con conduttori elettrici nascosti. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici del dispositivo e provocare così una scossa elettrica. Assicurarsi che dietro il punto in lavorazione non ci siano cavi elettrici e tubi dell'acqua o del gas (ad esempio utilizzare un metal detector). Avvertenze di sicurezza per l'impiego di punte lunghe: a) Evitare assolutamente di lavorare con un numero di giri superiore al numero di giri massimo consentito per la punta. Con numeri di giri più elevati, la punta può facilmente piegarsi se ruota liberamente senza contatto con il pezzo e può provocare lesioni. b) Iniziare la foratura sempre con un basso numero di giri e con la punta a contatto con il pezzo. Con numeri di giri più elevati, la punta può facilmente piegarsi se ruota liberamente senza contatto con il pezzo e può provocare lesioni. c) Non esercitare una pressione eccessiva e solo in senso longitudinale rispetto alla punta. Le punte possono piegarsi e quindi rompersi, oppure provocare la perdita di controllo e lesioni. Proteggere i pacchi di batterie ricaricabili dall'umidità! Non esporre i pacchi di batterie ricaricabili al fuoco! Non utilizzare pacchi di batterie ricaricabili difettosi o deformati! Non aprire i pacchi di batterie ricaricabili! Non toccare o mettere in cortocircuito i contatti dei pacchi di batterie ricaricabili! Dalle batterie ricaricabili al litio difettose può fuoriuscire un liquido leggermente acido e infiammabile! Se si verifica una perdita di liquido della batteria e questo entra in contatto con la pelle, risciacquare subito con abbondante acqua. Se il liquido delle batterie ricaricabili entra in contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediatamente alle cure di un medico! In caso di guasto al dispositivo, rimuovere il pacco di batterie ricaricabili. Prima di eseguire qualsiasi lavoro di regolazione, modifica, manutenzione o pulizia, estrarre il pacco di batterie ricaricabili dall'utensile. Prima di inserire la batteria ricaricabili, assicurarsi che l'utensile sia spento. Non afferrare l'apparecchio sull'utensile rotante! Rimuovere trucioli e simili solo con il dispositivo disinserito. Fissare il pezzo in lavorazione in modo che non possa spostarsi o girare insieme all'utensile (p.e. fissandolo con morse o morsetti da falegname). Spia LED (13): non osservare direttamente con strumenti ottici la luce LED emanata. Istruzioni per l'uso originali

1. Dichiarazione di conformità

2. Utilizzo conforme

3. Avvertenze generali di

4. Avvertenze specifiche di

ATTENZIONE: non fissare la luce accesa! Riduzione della formazione di polvere: AVVERTENZA - Alcune polveri che si formano durante la levigatura con carta vetrata, il taglio, la levigatura, la foratura e altri lavori contengono sostanze chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostanze chimiche sono per esempio: - piombo in vernici contenenti piombo, - polvere minerale proveniente da mattoni, cemento e altri materiali edili, - arsenico e cromo provenienti da legno trattato chimicamente. Il rischio di questa esposizione varia a seconda della frequenza con cui si effettua questo tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione approvati, quali ad es. mascherine antipolvere progettate appositamente per filtrare le particelle microscopiche. Ciò vale anche per la polvere proveniente da altri materiali, come ad es. alcuni tipi di legno (come la polvere di quercia o di faggio), metalli, amianto. Altre malattie note sono ad es. le reazioni allergiche e le malattie alle vie respiratorie. Impedire alla polvere di raggiungere il corpo. Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento). Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante. Per lavori speciali, utilizzare accessori adeguati. In questo modo, nell'ambiente si diffonde in maniera incontrollata una minore quantità di particelle. Utilizzare un sistema di aspirazione adatto. Ridurre la formazione di polvere procedendo come segue: - Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di sé o sulle persone che si trovano nelle vicinanze, né sulla polvere depositata. - Utilizzare un impianto di aspirazione e/o un depuratore d'aria. - Ventilare bene il luogo di lavoro e tenerlo pulito tramite aspirazione. Passando la scopa o soffiando si provoca un movimento vorticoso della polvere. - Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare. Trasporto del pacco di batterie ricaricabili agli ioni di litio: La spedizione del pacco di batterie ricaricabili agli ioni di litio è soggetta alle norme sulle merci pericolose (UN 3480 e UN 3481). Per la spedizione del pacco di batterie ricaricabili agli ioni di litio, informarsi sulle norme attualmente in vigore. Chiedere eventualmente informazioni alla ditta di trasporti incaricata. L'imballaggio certificato è disponibile presso Metabo. Inviare il pacco di batterie ricaricabili solo se l'alloggiamento è intatto e non presenta perdite. Rimuovere il pacco di batterie ricaricabili dal dispositivo per la spedizione. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con nastro adesivo). Le illustrazioni sono riportate all'inizio delle istruzioni per l'uso. Spiegazione dei simboli: Direzione di movimento Punte Funzionamento lento Funzionamento veloce 1ª velocità 2ª velocità Viti / limite di coppia Foratura / coppia massima Foratura con percussione Coppia Fig. A 1 Mandrino autoserrante 2 Bussola di regolazione (limite di coppia) 3 Bussola di regolazione - Viti / limite di coppia - Foratura / coppia massima - Foratura con percussione 4 Interruttore (1

velocità) 5 Interruttore del senso di rotazione (imposta- zione del senso di rotazione, sicurezza per il trasporto) - su entrambi i lati dell'utensile

Impugnatura 7 Portabit * 8 Gancio da cintura * 9 Tasto di sbloccaggio del pacco di batterie ricaricabili 10 Tasto dell'indicatore di capacità 11 Indicatore di capacità e del livello di carica 12 Pacco batterie ricaricabili 13 LED 14 Interruttore a pulsante

• in base alla dotazione

7.1 Pacco batterie ricaricabili, indicatore di

capacità e segnalatore fig. B Prima dell'utilizzo, caricare il pacco batterie ricarica- bili.

Ricaricare il pacco batterie ricaricabili in caso di effi- cienza ridotta. Le istruzioni di ricarica della batteria sono contenute nelle istruzioni per l'uso del caricabatteria Metabo.

7.2 Rimozione e applicazione del pacco di

batterie ricaricabili fig. C

7.3 Regolazione del senso di rotazione e

della sicurezza per il trasporto fig. D

7.4 Selezione della velocità fig. E

Azionare l'interruttore (4) solo a motore spento!

7.5 Impostazione del limite di coppia e delle

operazioni di avvitatura, foratura, foratura con percussione fig. F =impostare l'avvitatura agendo sull'apposita bussola (3)

impostare la coppia (con limite di coppia) agendo sull'apposita bussola (2) - sono ammesse anche le posizioni intermedie. = impostare foratura / coppia max. agendo sull'apposito bussola (3) (coppia massima, senza limite di coppia) Per evitare di sovraccaricare il motore, non bloccare il mandrino. Macchine con il contrassegno SB...: =impostare la foratura con percussione agendo sull'apposito bussola (3) (coppia massima, senza limite di coppia) Per evitare di sovraccaricare il motore, non bloccare il mandrino.

7.6 Impostazione accensione/spegnimento e

numero di giri fig. A Accensione, numero di giri: premere l'interruttore a pulsante (14). Il numero di giri può essere modificato premendo l'interruttore a pulsante. Spegnimento: rilasciare l'interruttore a pulsante (14). Nota: il rumore udibile allo spegnimento dell'utensile è dovuto al tipo di costruzione (arresto rapido) e non influisce in alcun modo sul funzionamento e la durata dell'utensile stesso.

7.7 Mandrino autoserrante fig. G

In caso di utensili con il gambo fine, eventualmente serrare nuovamente dopo una breve foratura. Indicazioni per dispositivi con la denominazione BS 18 LT BL, BS 18 LT BL SE, SB 18 LT BL, SB 18 LT BL SE

1. Una volta aperto il mandrino, il rumore che

eventualmente si può sentire (provocato dal funzionamento) scompare se si ruota la bussola in senso contrario.

2. Fissaggio dell'utensile accessorio:

Ruotare la boccola in direzione "GRIP, ZU", finché non viene superata la percettibile resistenza meccanica. Attenzione! L'utensile non è ancora serrato! Continuare a ruotare con forza la boccola (deve fare "clic"), finché non è più possibile alcuna rotazione - solo a questo punto l'utensile è bloccato in modo sicuro. Pulizia: di tanto in tanto tenere l'utensile con il mandrino autoserrante in posizione verticale rivolto verso il basso e ruotare completamente la boccola in direzione "GRIP, ZU", quindi in direzione "AUF, RELEASE". La polvere accumulatasi all'interno cade dal mandrino autoserrante.

7.8 Rimozione del mandrino fig. H

Per avvitare procedere in ordine inverso.

7.9 Mandrino con sistema a cambio rapido

Quick (per BS 18 LT BL Q) fig. I Rimozione: spingere l'anello di bloccaggio in avanti (a) ed estrarre il mandrino in avanti (b). Applicazione: spingere l'anello di bloccaggio in avanti e spingere il mandrino sul mandrino portapunta fino a battuta.

7.10 Applicare il gancio da cintura (secondo

la dotazione) / il portabit (secondo la dotazione) fig. J Applicare il gancio da cintura (8), come rappresentato in figura. Applicare il portabit (7) come rappresentato in figura.

8.1 Sistema di monitoraggio multifunzionale

del dispositivo L'utensile si spegne automaticamente, quando l'elettronica attiva la modalità Protezione automatica. Viene emesso un segnale di avvertimento (segnale continuo). Questo ha una durata max. di 30 secondi o si spegne in seguito al rilascio dell'interruttore a pulsante (14). Nonostante questa funzione di sicurezza, in particolari situazioni può verificarsi un sovraccarico, con conseguente danneggiamento del dispositivo. Cause e soluzioni:

1. Pacco batterie ricaricabili quasi scarico

fig. A, B (l'elettronica protegge la batteria dai danni dovuti allo scaricamento completo). Se lampeggia un LED (11), significa che la batteria è quasi scarica. Eventualmente premere il tasto (10) e controllare lo stato di carica sui LED (11). Se la batteria ricaricabili è quasi scarica, deve essere ricaricata!

2. Un sovraccarico continuo del dispositivo

provoca una disattivazione per surriscaldamento. Lasciar raffreddare il dispositivo o il pacco batterie ricaricabili. Nota: se il pacco batterie ricaricabili risulta molto caldo al tatto, è possibile farlo raffreddare più rapidamente, inserendolo in un caricabatterie “AIR COOLED”.

8. Eliminazione dei guastiITALIANOit

Nota: il dispositivo si raffredda più velocemente, se lo si fa girare a vuoto.

3. Sistema di spegnimento di sicurezza

Metabo: il dispositivo è stato DISATTIVATO in automatico. In caso di riduzione improvvisa del numero di giri (come in caso di blocco improvviso o contraccolpo), il dispositivo si spegne. Spegnere l'utensile con l'interruttore a pulsante (14). Rimetterla poi in funzione e continuare a lavorare normalmente. Evitare ulteriori bloccaggi. Utilizzare soltanto batterie e accessori originali Metabo o CAS (Cordless Alliance System). Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso. Applicazione dell'adattatore di foratura angolare fig. K. Il programma completo degli accessori è disponibile all’indirizzo www.metabo.com oppure nel catalogo. Gli interventi di riparazione degli elettroutensili sono riservati esclusivamente ai tecnici elettricisti specializzati! Nel caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi consultare il sito www.metabo.com. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com. Non gettare i pacchi di batterie ricaricabili in acqua. Per amore dell'ambiente, non gettare gli elet- troutensili né i pacchi di batterie ricaricabili nei rifiuti domestici. Attenersi alle norme nazionali in materia di raccolta differenziata e riciclaggio di utensili fuori servizio, imballaggi e accessori. Prima di effettuare lo smaltimento, scaricare il pacco batterie ricaricabili all'interno dell'elettrouten- sile. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con nastro adesivo). Fig. L. Con riserva di modifiche ai fini del miglioramento tecnologico. U = tensione del pacco batterie ricaricabili

= numero di giri a vuoto Coppia di serraggio per l'avvitatura:

= avvitatura in materiale morbido (legno)

= avvitatura in materiale duro (metallo)

= coppia di serraggio regolabile Diametro punta max.:

1 max = nell'acciaio

2 max =nel legno tenero

3 max =in muratura s = max. numero di percussioni m = peso (con il pacco di batterie ricaricabili più piccolo) G = filettatura del mandrino

max =apertura del mandrino Valori misurati a norma EN 62841. Temperatura ambiente consentita durante il funzionamento: da -20 °C a 50 °C (con temperature inferiori a 0 °C le prestazioni sono limitate). Temperatura ambiente consentita durante lo stoccaggio: da 0 °C a 30 °C Corrente continua I dati tecnici sopra indicati sono soggetti a tolleranze (secondo gli standard specifici vigenti). Valori di emissione Tali valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzativo. Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolato secondo la norma EN 62841:

h, ID = valore di emissione di vibrazione (foratura con percussione nel calce- struzzo)

h, D = valore di emissione di vibrazione (Foratura nel metallo)

h, S = valore emissione vibrazioni (avvitatura senza percussione)

h, ... = incertezza (vibrazioni) Livello sonoro classe A tipico

= livello di pressione acustica

= livello di potenza acustica

= incertezza (livello sonoro) Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 d(A). Indossare le protezioni acustiche!

11. Tutela dell'ambiente
