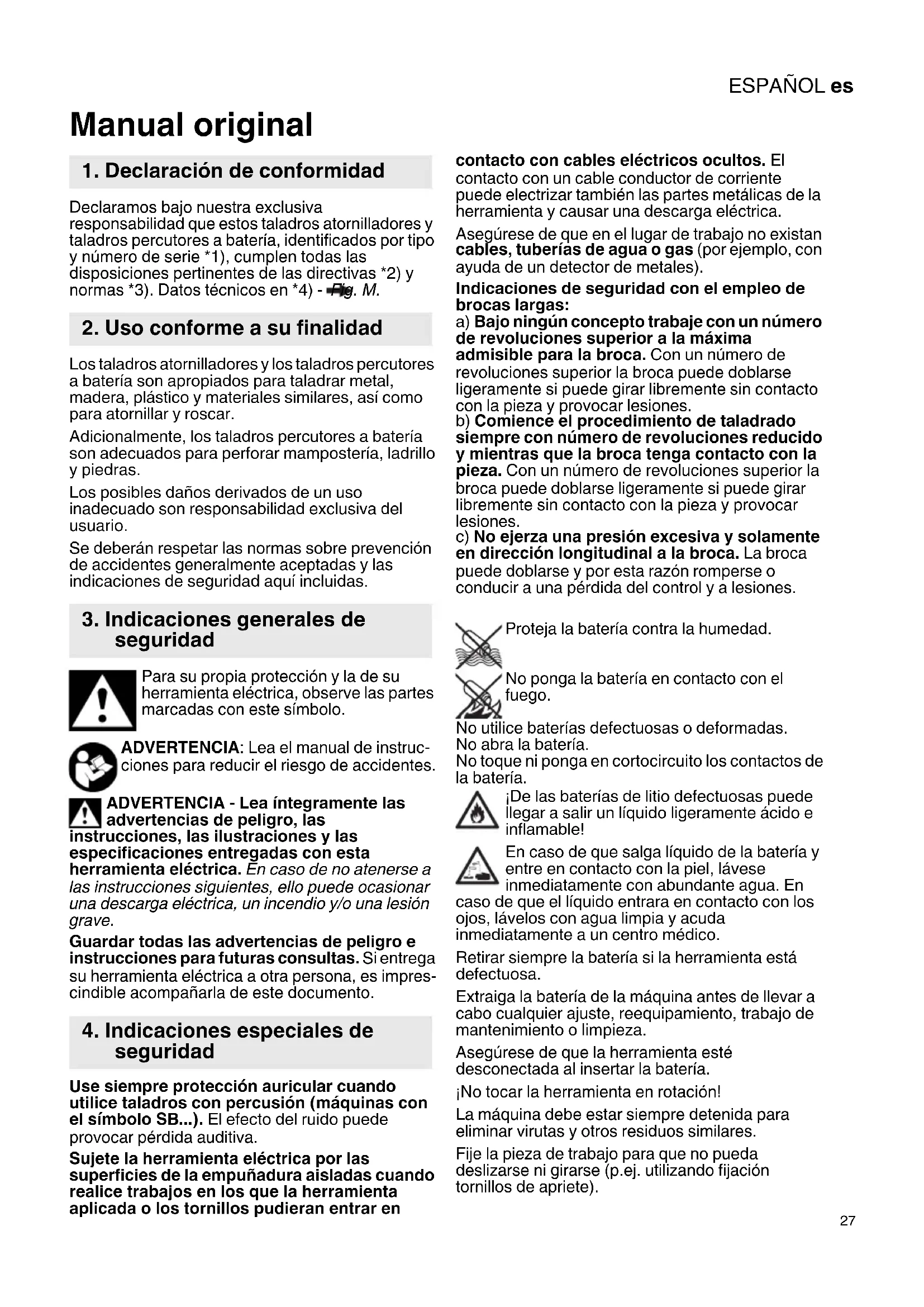

Declaramos bajo nuestra exclusiva responsabilidad que estos taladros atornilladores y taladros percutores a batería, identificados por tipo y número de serie *1), cumplen todas las disposiciones pertinentes de las directivas *2) y normas *3). Datos técnicos en *4) - Fig. M. Los taladros atornilladores y los taladros percutores a batería son apropiados para taladrar metal, madera, plástico y materiales similares, así como para atornillar y roscar. Adicionalmente, los taladros percutores a batería son adecuados para perforar mampostería, ladrillo y piedras. Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario. Se deberán respetar las normas sobre prevención de accidentes generalmente aceptadas y las indicaciones de seguridad aquí incluidas. Para su propia protección y la de su herramienta eléctrica, observe las partes marcadas con este símbolo. ADVERTENCIA: Lea el manual de instruc- ciones para reducir el riesgo de accidentes. ADVERTENCIA - Lea íntegramente las advertencias de peligro, las instrucciones, las ilustraciones y las especificaciones entregadas con esta herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o una lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. Si entrega su herramienta eléctrica a otra persona, es impres- cindible acompañarla de este documento. Use siempre protección auricular cuando utilice taladros con percusión (máquinas con el símbolo SB...). El efecto del ruido puede provocar pérdida auditiva. Sujete la herramienta eléctrica por las superficies de la empuñadura aisladas cuando realice trabajos en los que la herramienta aplicada o los tornillos pudieran entrar en contacto con cables eléctricos ocultos. El contacto con un cable conductor de corriente puede electrizar también las partes metálicas de la herramienta y causar una descarga eléctrica. Asegúrese de que en el lugar de trabajo no existan cables, tuberías de agua o gas (por ejemplo, con ayuda de un detector de metales). Indicaciones de seguridad con el empleo de brocas largas: a) Bajo ningún concepto trabaje con un número de revoluciones superior a la máxima admisible para la broca. Con un número de revoluciones superior la broca puede doblarse ligeramente si puede girar libremente sin contacto con la pieza y provocar lesiones. b) Comience el procedimiento de taladrado siempre con número de revoluciones reducido y mientras que la broca tenga contacto con la pieza. Con un número de revoluciones superior la broca puede doblarse ligeramente si puede girar libremente sin contacto con la pieza y provocar lesiones. c) No ejerza una presión excesiva y solamente en dirección longitudinal a la broca. La broca puede doblarse y por esta razón romperse o conducir a una pérdida del control y a lesiones. Proteja la batería contra la humedad. No ponga la batería en contacto con el fuego. No utilice baterías defectuosas o deformadas. No abra la batería. No toque ni ponga en cortocircuito los contactos de la batería. ¡De las baterías de litio defectuosas puede llegar a salir un líquido ligeramente ácido e inflamable! En caso de que salga líquido de la batería y entre en contacto con la piel, lávese inmediatamente con abundante agua. En caso de que el líquido entrara en contacto con los ojos, lávelos con agua limpia y acuda inmediatamente a un centro médico. Retirar siempre la batería si la herramienta está defectuosa. Extraiga la batería de la máquina antes de llevar a cabo cualquier ajuste, reequipamiento, trabajo de mantenimiento o limpieza. Asegúrese de que la herramienta esté desconectada al insertar la batería. ¡No tocar la herramienta en rotación! La máquina debe estar siempre detenida para eliminar virutas y otros residuos similares. Fije la pieza de trabajo para que no pueda deslizarse ni girarse (p.ej. utilizando fijación tornillos de apriete). Manual original

1. Declaración de conformidad

2. Uso conforme a su finalidad

3. Indicaciones generales de

4. Indicaciones especiales de

Lámpara LED (13): no mire directamente los rayos de luz de la lámpara Led sin utilizar instrumentos ópticos. ATENCIÓN no mirar dentro de la lámpara encendida. Reducir la exposición al polvo: ADVERTENCIA - Algunos polvos generados por el lijado, aserrado, amolado o taladrado con herramientas eléctricas y otras actividades de construcción contienen sustancias químicas que se sabe que causan cáncer, defectos de nacimiento y otros daños sobre la reproducción. Algunos ejemplos de estas sustancias químicas son: - Plomo procedente de pinturas a base de plomo, - Sílice cristalina procedente de ladrillos y cemento, así como de otros productos de mampostería, y - Arsénico y cromo procedentes de madera de construcción tratada químicamente El riesgo para usted por estas exposiciones varía, dependiendo de qué tan a menudo haga este tipo de trabajo. Para reducir su exposición a estas sustancias químicas: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como por ejemplo las máscaras antipolvo que están diseñadas especialmente para impedir mediante filtración el paso de partículas microscópicas. Esto vale asimismo para polvos de otros materiales como p.ej. algunos tipos de madera (como polvo de roble o de haya), metales y asbesto. Otras enfermedades conocidas son p.ej. reacciones alérgicas y afecciones de las vías respiratorias. No permita que estas partículas penetren en su cuerpo. Respete las directivas y normas nacionales vigentes aplicables a su material, personal, uso y lugar de utilización (p.ej. normas de protección laboral y eliminación de residuos). Recoja las partículas resultantes en el mismo lugar de emisión, evite que éstas se sedimenten en el entorno. Utilice únicamente accesorios adecuados para trabajos especiales. Esto reducirá la cantidad de partículas emitidas incontroladamente al entorno. Utilice un sistema de aspiración de polvo adecuado. Reduzca la exposición al polvo: - evitando dirigir las partículas liberadas y la corriente del aparato hacia usted, hacia las personas próximas a usted o hacia el polvo acumulado, - incorporando un sistema de aspiración y/o un depurador de aire, - ventilando bien el puesto de trabajo o manteniéndolo limpio mediante sistemas de aspiración. Barrer o soplar solo hace que el polvo se levante y arremoline. - Lave la ropa de protección o límpiela mediante aspiración. No utilice sistemas de soplado, no la sacuda ni cepille. Transporte de baterías Li-Ion: El envío de baterías Li-Ion está sujeto a la ley de transporte de mercancías peligrosas (UN 3480 y UN 3481). En caso de envío, cumpla las normas y directivas actualmente vigentes para el transporte de baterías Li-Ion. Consulte, si es necesario, a su empresa de transporte. Metabo puede facilitarle embalajes certificados. Envíe las baterías únicamente si la carcasa no está deteriorada y no existe fuga de líquido. Extraiga la batería de herramienta para enviarla. Asegure los contactos contra un cortocircuito (p. ej. con cinta adhesiva). Las figuras se encuentran al principio del manual de instrucciones. Explicación de los símbolos: Sentido del movimiento Taladrado Lento Rápido Primera velocidad Segunda velocidad Atornillado / límite de par Taladrado / par de giro máximo Taladrado con percusión Par de giro Fig. A 1 Portabrocas de sujeción rápida 2 Casquillo de ajuste (Límite de par) 3 Casquillo de ajuste - Atornillar / límite de par Taladrado / par de giro máximo Taladrado con percusión 4 Interruptor (1ª/2ª velocidad) 5 Selector de sentido de giro (ajuste de giro, seguro de transporte), a ambos lados de la herramienta

Empuñadura 7Depósito de bit * 8 Gancho de cinturón * 9 Botón de desbloqueo de la batería 10 Tecla del indicador de capacidad 11 Indicador de capacidad y de señal 12 Batería 13 Lámpara LED 14 Interruptor *según la versión

6. Descripción general

7.1 Batería, indicador de capacidad y de

señal Fig. B Cargue la batería antes de utilizar la herramienta. Si detecta una disminución de potencia, vuelva a cargar la batería. Encontrará instrucciones sobre la carga del paquete de baterías en el manual de funcionamiento del equipo de carga de Metabo.

7.2 Inserción y extracción de la batería

7.3 Ajuste del sentido de giro y del seguro

de transporte (bloqueo de conexión) Fig. D

7.4 Selección de la velocidad Fig. E

Accione el interruptor (4) únicamente con el motor parado.

7.5 Ajuste del par máximo, atornillado,

taladrado y taladrado con percusión Fig. F = Ajustar el atornillado girando el casquillo (3)

el par (con límite de par) girando el casquillo (2) - permite ajustes intermedios. = Ajustar el taladrado / par máximo girando el casquillo (3) (par máximo, sin límite de par). Para evitar sobrecargar el motor, no bloquee el husillo. Herramientas con la denominación SB...: = Ajustar el taladrado con percusión girando el casquillo (3) (par máximo, sin límite de par) Para evitar sobrecargar el motor, no bloquee el husillo.

7.6 Conexión/desconexión, ajustar el

número de revoluciones Fig. A Conexión, número de revoluciones: pulsar el interruptor (14). El número de revoluciones puede modificarse presionando el interruptor. Desconexión: suelte el interruptor (14). Aviso:

ruido que se produce al desconectar la herramienta depende del modelo (parada instantánea) y no afecta al funcionamiento ni a la vida útil de la herramienta.

7.7 Portabrocas de sujeción rápida

Fig. G Si el mango de la herramienta es blando quizá sea necesario volver a tensar la herramienta tras un periodo de uso corto. Advertencias para las herramientas con la denominación BS 18 LT BL, BS 18 LT BL SE, SB 18 LT BL, SB 18 LT BL SE

1. El ruido de enganche, que posiblemente pueda

oírse después de abrir el portabrocas (por razones funcionales), se elimina girando el manguito en sentido inverso.

2. Tensar la herramienta de inserción:

Girar el casquillo en dirección "GRIP, ZU" hasta superar de forma notable la resistencia mecánica. ¡Atención! La herramienta todavía no está tensada. Siga girando con fuerza (debe hacer "clic"), hasta alcanzar el tope y no sea posible seguir girando. Es ahora cuando la herramienta ya está tensada de forma segura. Limpieza: de vez en cuando sujetar la herramienta con el portabrocas de sujeción rápida en sentido vertical hacia abajo y girar el casquillo en dirección "GRIP, ZU"; luego girar completamente en dirección "AUF, RELEASE". De esta manera, el polvo acumulado saldrá del portabrocas de sujeción rápida.

7.8 Retirada del portabocas Fig. H

Para atornillar, seguir los pasos descritos en el sentido inverso.

7.9 Portabrocas con el sistema de cambio

rápido Quick (en BS 18 LT BL Q) Fig. I Desmontaje: empuje el anillo de bloqueo hacia adelante (a) y retire el portabrocas hacia adelante (b). Montaje: empuje el anillo de bloqueo hacia adelante y coloque el portabrocas hasta el tope en el husillo para la broca.

7.10 Gancho de cinturón (depende de la

versión) / colocación del depósito de bit (depende de la versión) Fig. J Montar el gancho de cinturón (8) tal y como se muestra. Colocar el depósito de bit (7) tal como se ha mostrado.

8.1 Sistema de control multifuncional de la

máquina Si la herramienta se apaga por sí sola, es porque el sistema electrónico ha activado el modo de autoprotección. Suena una señal de aviso (pitido largo). El sonido se apagará en un máximo de 30 segundos o cuando se suelte el interruptor (14). A pesar de esta función de protección, puede ocurrir que con ciertas aplicaciones se produzcan sobrecargas, y en consecuencia, provoquen daños en la herramienta. Problemas y soluciones:

1. Batería casi vacía Fig. A, B (El sistema

electrónico protege la batería contra daños por descarga total).

8. Localización de averíasESPAÑOLes

Cuando la batería está casi vacía, parpadea una lámpara LED (11). En caso necesario, pulsar el botón (10) y comprobar el nivel de carga con la lámpara LED (11). Si la batería está casi vacía, volver a cargarla.

2. La sobrecarga de la herramienta durante un

período prolongado provoca la desconexión por sobretemperatura. Dejar enfriar la herramienta o la batería. Aviso: si la batería está muy caliente, es posible enfriarla con mayor rapidez utilizando un cargador "AIR COOLED". Aviso: la herramienta se enfría más rápidamente si se deja funcionar en ralentí.

3. Desconexión de seguridad Metabo: la

máquina se ha APAGADO automáticamente. Cuando la velocidad decrece repentinamente (como sucede en el caso de un bloqueo repentino o de un contragolpe), la máquina se desconecta. Desconecte la herramienta con el interruptor (14). Vuelva a conectarla y siga trabajando normalmente. Evite que vuelva a bloquearse. Utilice solo baterías y accesorios originales de Metabo o CAS (Cordless Alliance System). Utilice únicamente accesorios que cumplan los requerimientos y los datos indicados en este manual de instrucciones. Montaje del adaptador angular Fig. K. Para consultar el programa completo de accesorios, véase www.metabo.com o nuestro catálogo. Las reparaciones de herramientas eléctricas solamente deben ser efectuadas por electricistas especializados. Si tiene necesidad de reparar alguna herramienta eléctrica, diríjase por favor a su distribuidor de Metabo. En la página www.metabo.com encontrará las direcciones correspondientes. En la página www.metabo.com puede usted descargarse las listas de repuestos. No tire la batería al agua. Proteja el entorno y no arroje herramientas eléctricas ni baterías a la basura doméstica. Cumpla con las prescripciones nacionales acerca de la separación de residuos y el reciclaje de máquinas, embalajes y accesorios inservibles. Antes de desechar la herramienta, descargue la batería que incluye. Asegure los contactos contra un cortocircuito (p. ej. con cinta adhesiva). Fig. L. Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas. U = Tensión de la batería

= Número de revoluciones en ralentí Par de apriete al atornillar:

= par de apriete ajustable Diámetro máximo de broca:

2 máx = en madera blanda

3 máx =en mampostería s = Número máximo de percusiones m = Peso (con la batería más pequeña) G = Rosca del husillo

máx = Anchura del portabrocas Valores de medición establecidos de acuerdo con EN 62841. Temperatura ambiental admitida de -20 °C a 50 °C (rendimiento limitado en caso de temperaturas inferiores a 0 °C). Temperatura ambiental admitida durante el almacenamiento: de 0 °C a 30 °C Corriente continua Las especificaciones técnicas aquí indicadas están sujetas a rangos de tolerancia (conforme a las normas vigentes). Valores de emisión Estos valores permiten evaluar las emisiones de la herramienta eléctrica y compararlas con las de otras herramientas eléctricas. Dependiendo de las condiciones de uso, del estado de la herramienta eléctrica o de las herramientas que se utilicen, la carga real puede ser mayor o menor. Para realizar la valoración tenga en cuenta las pausas de trabajo y las fases de trabajo a carga reducida. Determine, a partir de los valores estimados, las medidas de seguridad para el operador, p. ej. medidas organizativas. Valor total de vibraciones (suma vectorial de tres direcciones) determinado según EN 62841:

h, ID = Valor de emisión de vibraciones (Taladrado con percusión en hormigón)

h, D = Valor de emisión de vibraciones (Taladrado de metal)

h, S = Valor de emisión de vibraciones (ator- nillado sin impacto)

h, ... = Inseguridad (vibración) Niveles acústicos típicos compensados A

= Nivel de intensidad acústica

= Nivel de potencia acústica

=Inseguridad (nivel acústico) Al trabajar, el nivel de ruido puede superar los 80 dB(A). ¡Use auriculares protectores!
