BRUKSANVISNING BS 18 LT BL SE METABO

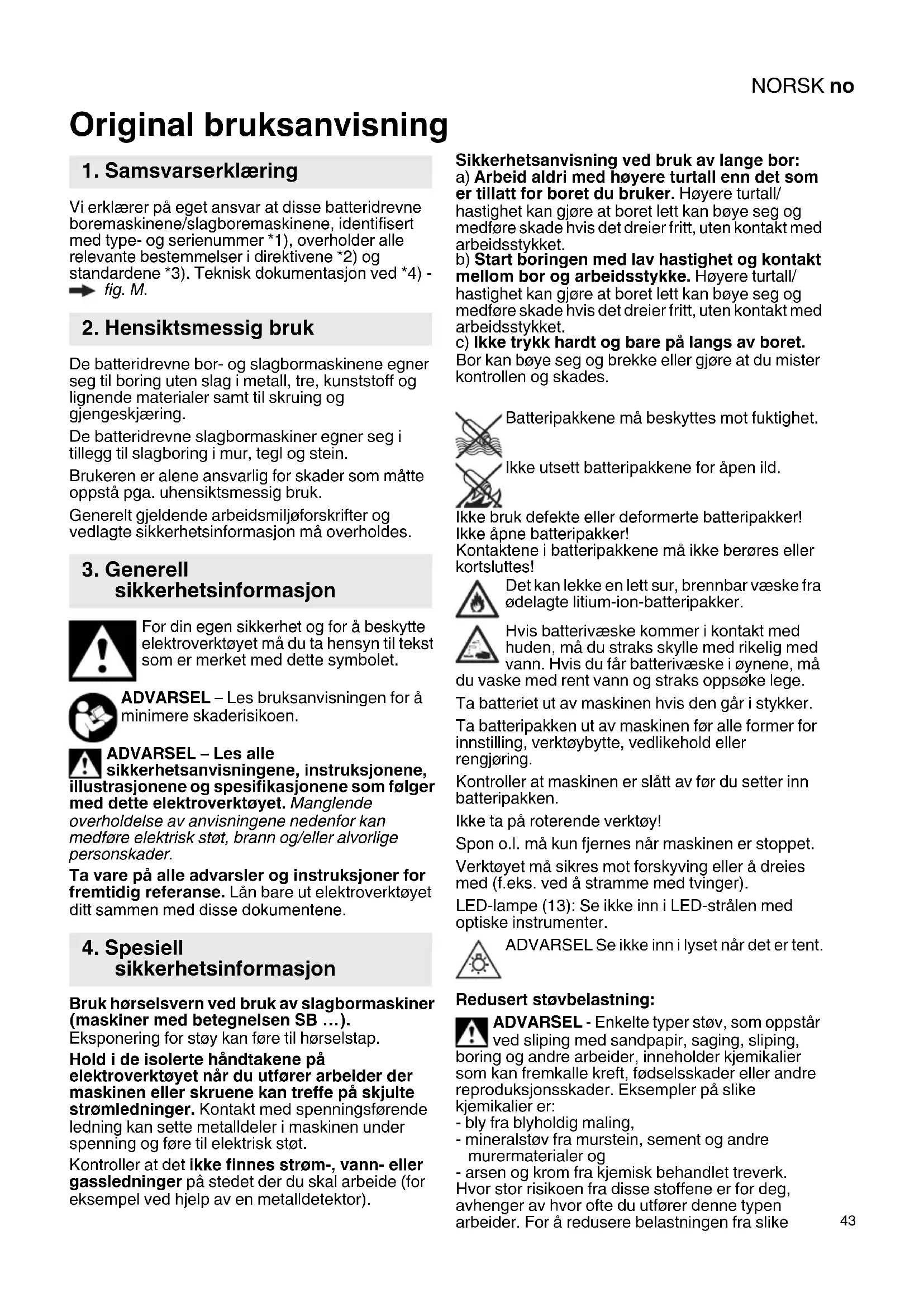

Vi erklærer på eget ansvar at disse batteridrevne boremaskinene/slagboremaskinene, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser i direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4) - fig. M. De batteridrevne bor- og slagbormaskinene egner seg til boring uten slag i metall, tre, kunststoff og lignende materialer samt til skruing og gjengeskjæring. De batteridrevne slagbormaskiner egner seg i tillegg til slagboring i mur, tegl og stein. Brukeren er alene ansvarlig for skader som måtte oppstå pga. uhensiktsmessig bruk. Generelt gjeldende arbeidsmiljøforskrifter og vedlagte sikkerhetsinformasjon må overholdes. For din egen sikkerhet og for å beskytte elektroverktøyet må du ta hensyn til tekst som er merket med dette symbolet. ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen. ADVARSEL – Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader. Ta vare på alle advarsler og instruksjoner for fremtidig referanse. Lån bare ut elektroverktøyet ditt sammen med disse dokumentene. Bruk hørselsvern ved bruk av slagbormaskiner (maskiner med betegnelsen SB …). Eksponering for støy kan føre til hørselstap. Hold i de isolerte håndtakene på elektroverktøyet når du utfører arbeider der maskinen eller skruene kan treffe på skjulte strømledninger. Kontakt med spenningsførende ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt. Kontroller at det ikke finnes strøm-, vann- eller gassledninger på stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor). Sikkerhetsanvisning ved bruk av lange bor: a) Arbeid aldri med høyere turtall enn det som er tillatt for boret du bruker. Høyere turtall/ hastighet kan gjøre at boret lett kan bøye seg og medføre skade hvis det dreier fritt, uten kontakt med arbeidsstykket. b) Start boringen med lav hastighet og kontakt mellom bor og arbeidsstykke. Høyere turtall/ hastighet kan gjøre at boret lett kan bøye seg og medføre skade hvis det dreier fritt, uten kontakt med arbeidsstykket. c) Ikke trykk hardt og bare på langs av boret. Bor kan bøye seg og brekke eller gjøre at du mister kontrollen og skades. Batteripakkene må beskyttes mot fuktighet. Ikke utsett batteripakkene for åpen ild. Ikke bruk defekte eller deformerte batteripakker! Ikke åpne batteripakker! Kontaktene i batteripakkene må ikke berøres eller kortsluttes! Det kan lekke en lett sur, brennbar væske fra ødelagte litium-ion-batteripakker. Hvis batterivæske kommer i kontakt med huden, må du straks skylle med rikelig med vann. Hvis du får batterivæske i øynene, må du vaske med rent vann og straks oppsøke lege. Ta batteriet ut av maskinen hvis den går i stykker. Ta batteripakken ut av maskinen før alle former for innstilling, verktøybytte, vedlikehold eller rengjøring. Kontroller at maskinen er slått av før du setter inn batteripakken. Ikke ta på roterende verktøy! Spon o.l. må kun fjernes når maskinen er stoppet. Verktøyet må sikres mot forskyving eller å dreies med (f.eks. ved å stramme med tvinger). LED-lampe (13): Se ikke inn i LED-strålen med optiske instrumenter. ADVARSEL Se ikke inn i lyset når det er tent. Redusert støvbelastning: ADVARSEL - Enkelte typer støv, som oppstår ved sliping med sandpapir, saging, sliping, boring og andre arbeider, inneholder kjemikalier som kan fremkalle kreft, fødselsskader eller andre reproduksjonsskader. Eksempler på slike kjemikalier er: - bly fra blyholdig maling, - mineralstøv fra murstein, sement og andre murermaterialer og - arsen og krom fra kjemisk behandlet treverk. Hvor stor risikoen fra disse stoffene er for deg, avhenger av hvor ofte du utfører denne typen arbeider. For å redusere belastningen fra slike Original bruksanvisning

1. Samsvarserklæring

2. Hensiktsmessig bruk

sikkerhetsinformasjon

sikkerhetsinformasjonNORSKno

kjemikalier: arbeid i lokaler med god utlufting og bruk alltid godkjent verneutstyr, som f.eks. åndemasker med spesialfilter for mikroskopiske partikler. Dette gjelder også for støv fra andre typer materialer, som f.eks. enkelte typer treverk (som eik eller bøk), metaller og asbest. Andre kjente sykdommer er f.eks. allergiske reaksjoner. La ikke støv trenge inn i kroppen. Følg de rutinene og nasjonale forskriftene som gjelder for omgang med materialer, personale, bruksområde og -sted. Samle løse partikler der de oppstår; unngå nedfelling i omgivelsene. Bruk egnet tilbehør til spesielle arbeidsoppgaver Da hindrer du at partiklene havner i omgivelsene. Bruk et egnet avsug. Minimer støvbelastningen ved å: - unngå å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv, - bruke et avsug og/eller en luftrenser, - holde arbeidsplassen ren og godt utluftet. Feiing og blåsing virvler opp støvet. - Beskyttelsesklær skal støvsuges eller vaskes. Ikke blås dem ut, bank eller børst dem. Transport av Lithium-Ion-batterier: Frakt av Lithium-Ion-batterier er underlagt bestemmelser for frakt av farlig gods (UN 3480 og UN 3481). Gjør deg kjent med gjeldende forskrifter ved frakt av Lithium-Ion-batterier. Ta eventuelt kontakt med transportforetaket du bruker. Metabo kan leverer sertifisert emballasje. Send bare med batteriet hvis maskinhuset er uskadet og det ikke lekker væske. Ta batteriet ut av maskinen når den sendes. Sikre kontaktene mot kortslutning (f.eks. med tape). Figurene finner du på begynnelsen av bruksanvisningen. Symbol-forklaring: Bevegelsesretning Bormaskin Sakte Hurtig Første gir Andre gir Skruer / begrensning av dreiemoment Boring / maks. dreiemoment Slagboring Dreiemoment Fig. A 1 Selvspennende chuck 2 Innstillingshylse (Begrensning av dreiemoment) 3 Innstillingshylse - Skruer / begrensning av dreiemoment - Boring / maks. dreiemoment - Slagboring 4 Bryter (1./2. gir) 5 Omkoblingsbryter (dreieretningsinnstilling, transportsikring) - på begge sider av maskinen

Håndtak 7Bitsdepot* 8Beltekrok * 9 Knapp for opplåsing av batteripakken 10 Knapp for kapasitetsindikator 11 Kapasitets- og signalindikasjon 12 Batteripakke 13 LED-lampe 14 Bryter *modellavhengig

7.1 Batteripakke, kapasitets- og

signalindikasjon fig. B Før bruk må batteripakken lades opp. Lad opp batteripakken på nytt hvis effekten avtar. Anvisninger om lading av batteriet finner du i bruksanvisningen til Metabo-laderen.

7.2 Ta ut og sette inn batteripakke fig. C

7.5 Stille inn begrensning av dreiemoment,

dreiemoment (med begrensning av dreiemoment) stilles inn ved å dreie hylse (2) - det er også mulig med mellomposisjoner. = Boring / maks. dreiemoment ved å dreie hylse (3) stilles inn (maks. dreiemoment, uten begrensning av dreiemoment) For å unngå overbelastning av motoren må du ikke blokkere spindelen. Maskiner med betegnelse SB...: = Slagboring ved å dreie hylse (3) stilles inn (maks. dreiemoment, uten begrensning av dreiemoment) For å unngå overbelastning av motoren må du ikke blokkere spindelen.

Start, turtall: Trykk på bryteren (14) . Turtallet kan forandres ved å trykke inn bryteren. Slå av: Slipp bryteren (14). Merk: Lyden som oppstår når maskinen slås av, er avhengig av konstruksjonen (hurtigstopp) og har ingen innvirkning på maskinens funksjon og levetid.

kan høres etter at du har åpnet chucken, fjernes ved at du vrir hylsen i motsatt retning.

2. Spenn innsatsverktøyet:

Vri hylsen i retning "GRIP, ZU" inntil du kommer forbi den merkbare mekaniske motstanden. Obs! Verktøyet er enda ikke fastspent! Fortsett å dreie kraftig (det skal da "klikke"), inntil det ikke lenger er mulig å skru - først nå er verktøyet festet sikkert . Rengjøring: Vri maskinen slik at den selvspennende chucken står loddrett nedover og vri hylsen så langt det går i retning "GRIP, ZU“ og deretter så langt det gå ri retning "AUF, RELEASE“. Opphopet støv faller ut av chucken.

7.8 Skru av chuck fig. H

Påskruing skjer i omvendt rekkefølge på tilsvarende måte.

7.10 Montere beltekroker (avhengig av utstyr)

/ bitsdepot (avhengig av utstyr) fig. J Beltekrok (8)monteres som vist. Bitsdepot (7)monteres som vist.

8.1 Multifunksjonelt overvåkningssystem på

maskinen Hvis maskinen slår seg av av seg selv, har elektronikken aktivert egenbeskyttelsesfunksjonen. Det avgis et varselsignal (kontinuerlig pipetone). Denne slutter etter maks. 30 sekunder eller etter at bryteren (14) er sluppet opp. Til tross for denne beskyttelsesfunksjonen kan det oppstå skade på maskinen som følge av overbelastning i forbindelse med bestemte bruksområder. Årsaker og utbedring:

utkobling på grunn av høy temperatur. La maskinen eller batteripakken avkjøles. Merk: Hvis batteripakken er svært varm, går det raskere å avkjøle den i "AIR COOLED"-laderen. Merk: Maskinen avkjøles raskere hvis den går på tomgang.

3. Metabo sikkerhetsutkopling: Maskinen ble

3 max =i murverk s = maks. slagtall m = Vekt (med minste batteripakke) G = spindelgjenge

max = chuckens spennvidde Måleverdier iht. EN 62841. Tillatt omgivelsestemperatur ved drift: -20 °C til 50 °C (begrenset ytelse ved temperaturer 0 °C). Tillatt omgivelsestemperatur ved lagring: 0 °C til 30 °C Likestrøm Angitte tekniske data kan variere (i henhold til de til enhver tid gjeldende normer). Utslippsverdier Disse verdiene gjør det mulig å anslå emisjonen fra elektroverktøyet og å sammenlikne ulike elektroverktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen være høyere eller lavere. Ta hensyn til arbeidspauser og perioder med mindre belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak. Total verdi svingning (vektorsum tre retninger) formidlet tilsvarende EN 62841:

h,ID = Vibrasjonsemisjonsverdi (Slagboring i betong)

h, D = Vibrasjonsemisjonsverdi (Boring i metall)

h, S = Svingningsemisjonsverdi (skruing uten slag)

h, ... = Usikkerhet (vibrasjon) Typiske A-veide lydnivåer

= Usikkerhet (lydnivå) Under arbeid kan lydnivået overskride 80 dB(A). Bruk hørselsvern!DANSK da
