Producttype	Draadloze boorhamer
Merk	Metabo
Model	KHA 18 LTX BL 24 Q SE
Nominale spanning	18 V (Li-Ion)
Boorkop	SDS-Plus
Klapenergie	2,4 J
Klapfrequentie	0 - 5000 slagen/min
Onbelaste toerental	0 - 1500 t/min
Boordiameter in beton	24 mm
Boordiameter in hout	30 mm
Boordiameter in staal	13 mm
Gewicht (met batterij)	Ongeveer 3,4 kg
Voeding	Li-Ion accu 18 V (CAS-systeem)
Hoofdfuncties	Boren, hamerboren, beitelen
Veiligheid	Veiligheidskoppeling, overbelastingsbeveiliging
Onderhoud en reiniging	Reinig de ventilatieopeningen, houd de accucontacten schoon
Reserveonderdelen en repareerbaarheid	Reparaties door een Metabo-specialist, onderdelen beschikbaar via de klantenservice

Veelgestelde vragen - KHA 18 LTX BL 24 Q SE METABO

Hoe laad ik de accu van de Metabo KHA 18 LTX BL 24 Q SE hamer op?

Plaats de accu volledig in het schuifcompartiment van de lader. Het controlelampje knippert tijdens het laden. Na het laden blijft het lampje continu branden (onderhoudsmodus). Gebruik alleen compatibele Metabo-laders.

Wat betekent het continu brandende waarschuwingslampje op de lader?

Dit geeft aan dat de accu niet wordt opgeladen vanwege een te hoge of te lage temperatuur. Als de accutemperatuur tussen 0°C en 50°C ligt, start het opladen automatisch. Bij de ASC 290-lader blijft het lampje branden en knippert de laadstatusindicator als de lader heet is.

Wat moet ik doen als het waarschuwingslampje op de lader knippert?

Een knipperend lampje duidt op een defecte of verkeerd geplaatste accu. Verwijder de accu onmiddellijk en controleer of deze goed in het compartiment zit. Als het probleem aanhoudt, is de accu mogelijk defect en moet worden vervangen.

Kan ik niet-oplaadbare batterijen opladen met de Metabo-lader?

Nee, probeer nooit niet-oplaadbare batterijen op te laden. Explosiegevaar en ernstig letsel.

Kan ik de lader gebruiken om een smartphone via USB op te laden?

Ja, de ASC 290-lader heeft een USB-C-poort voor het opladen van compatibele USB-apparaten. Open het klepje, sluit uw apparaat aan met een geschikte kabel. USB-opladen vindt alleen plaats na het opladen van de accu als beide zijn aangesloten.

Hoe werkt de zelftest van de lader?

Steek de stekker in het stopcontact: het waarschuwingslampje en het servicelampje gaan achtereenvolgens ongeveer 1 seconde branden en de ventilator draait gedurende 5 seconden. Dit controleert de goede werking van de lader.

Kan ik de accu in de lader laten na het opladen?

Ja, de lader schakelt automatisch over naar de onderhoudsmodus. De accu kan in de lader blijven en is op elk moment klaar voor gebruik zonder risico op overladen.

Wat te doen bij lekkage van accuzuur?

Bij contact met de huid, overvloedig met water spoelen. Bij spatten in de ogen, spoelen met schoon water en onmiddellijk een arts raadplegen. De vloeistof is licht zuur en brandbaar.

Hoe moet ik de lader en accu's aan het einde van hun levensduur weggooien?

Gooi elektrische apparaten niet bij het huisvuil. Volg de lokale regelgeving voor recycling. In de EU brengt u ze naar een WEEE-inzamelpunt. Verpakkingen moeten worden gesorteerd volgens de lokale richtlijnen.

Waar kan ik mijn Metabo-lader laten repareren?

Reparaties moeten worden uitgevoerd door een specialist. Als de voedingskabel beschadigd is, laat deze dan vervangen door de fabrikant, zijn klantenservice of een gekwalificeerd persoon. Neem contact op met uw Metabo-vertegenwoordiger via www.metabo.com voor reparaties.

GEBRUIKSAANWIJZING KHA 18 LTX BL 24 Q SE METABO

nl Oorspronkelijke gebruiksaanwijzing 13

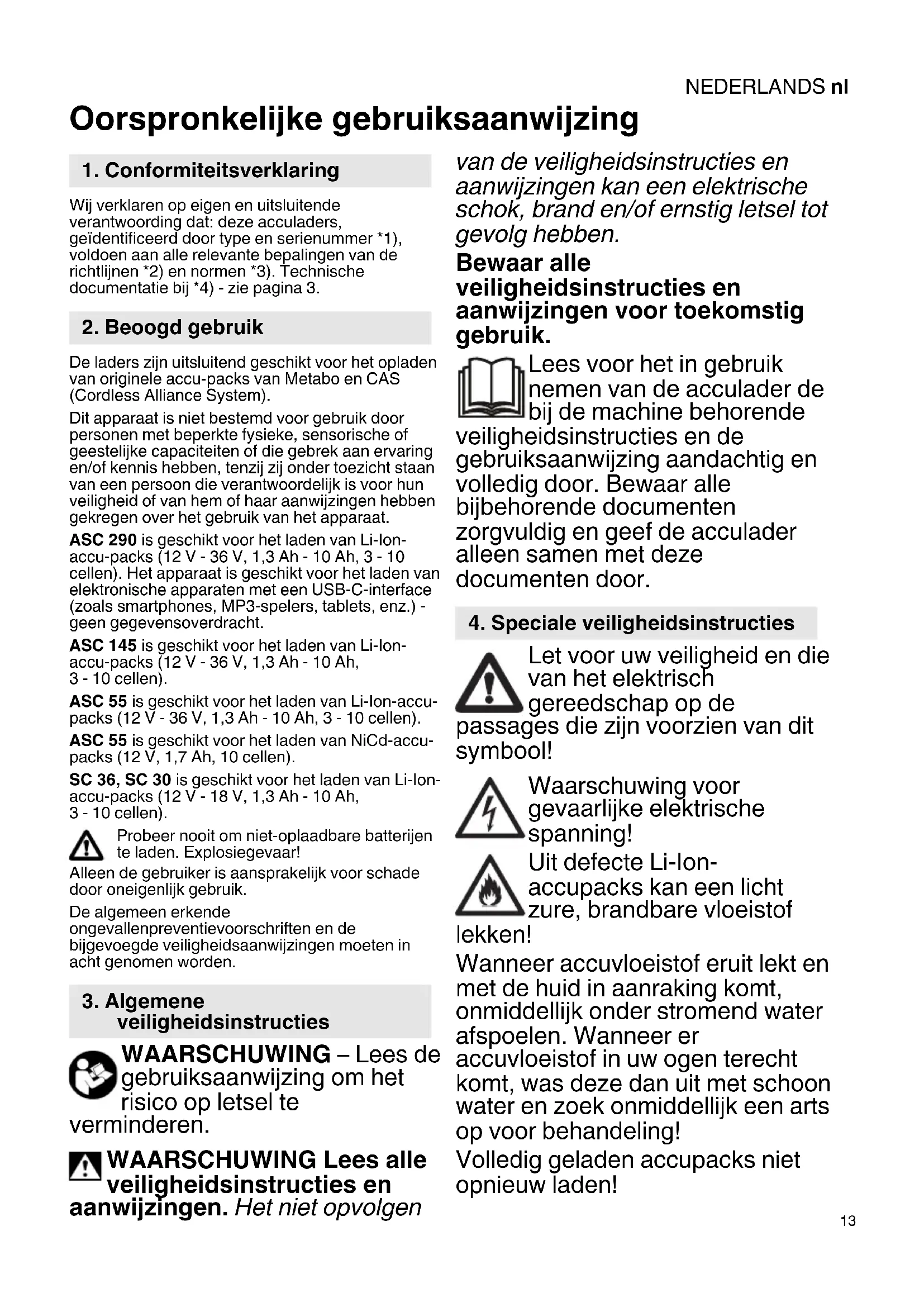

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording dat: deze acculaders, geidentificerd door type en serienummer *1), voldoen aan alle relevante bepalingen van derichtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.

2. Beoogd gebruik

De laders zijnuitsluitend geschikt voor het opladen van originele accu-packs van Metabo en CAS (Cordless Alliance System).

Dit apparaat is Niet bestemd voor gebruik door personen met beperkte fysieke, sensorische of geestelijkke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het apparaat.

ASC 290 is geschikt voor het laden van Li-lon-accu-packs (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellen). Het apparaat is geschikt voor het laden van elektronische apparaten met een USB-C-interface (zoals smartphones, MP3-spelers, tablets, enz.) - geen gevegensoverdracht.

ASC 145 is geschikt voor het laden van Li-Ion-accu-packs (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellen).

ASC 55 is geschikt voor het laden van Li-lon-accu-packs (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellen).

ASC 55 is geschikt voor het laden van NiCd-accu-packs (12 V, 1,7 Ah, 10 cellen).

SC 36, SC 30 is geschikt voor het laden van Li-lon-accu-packs (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 cellen).

Probeer nooit om Niet-oplaadbare batterijente laden. Explosiegevaar!

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsaanwijzingen要去en in acht genomen worden.

3. Algemene veiligheidsinstructies

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico op letsel te

verminderen.

WAARSCHUWING Lees alleveiligheidsinstructies en

aanwijzingen. Het nicht opvolgen

van de veiligheidsinstrumentes en aanwijzingen kan een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstrumentes en aanwijzingen voor toekomstig gebruik.

Lees voor het in gebruik nemen van de acculader de bij de machine behorende veiligheidsinstructies en de gebruiksaanwijzing aandachtig en volledig door. Bewaar alle bijbehorende documenten zorgvuldig en geef de acculader alleen samen met deze documenten door.

4. Speciale veiligheidsinstructies

Let voor uwveiligheid en die van het elektrisch gereedschap op de

passages die zijn voorzien van dit symbolism!

Waarschuwing voor gevaarlijke elektrische spanning!

Uit defecte Li-Ion-accupacks kan een Lichtzure, brandbare vloeistof

lekken!

Wanneer accuvloeistof eruit lekt en met de huid in aanraking kommt, onmiddelijk onder stromend water afspoelen. Wanneer er accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon water en Zoek onmiddelijk een arts op voor behandeling!

Alleen voor gebruik binnenshuis.

Laat nooit toe dat kinderen het apparaat gebruiken.

Kinderen dieren onder toezicht te staan om ervoor te zorgen dat zich Niet met het apparaat spelen.

Houd kinderen uit de buurt van de acculader resp. het werkgebied!

Bewaar uw acculader op een voor kinderen ontogankelijk plek!

Trek bij rookontwikkeling of brand in de acculader onmiddelijk de stekker uit het stopcontact!

Steek geen voorwerpen in de ventilatiesleuven van de acculader - gevaar voor een elektrische schok resp. kortsluiting!

Gebruik geen defecte.Accupacks!

In omgevingen met een hoge metaalstof-belasting mag u.Accupacks nicht met AIR COOLED-acculaders laden.

ASC 290: alleen het originele Metabo-netsnoer gebruiken.

5. Overzicht

Zie pagina 2. De afbeeldingen gelden als voorbeeld voor alle apparaten.

1 Accupack (niet bij de leveringsomvang inbegren)
2 Schuifbevestiging
3 Indicatielampje
4 Waarschuwings-led
5 Laadindicator *
6 USB-afdekking
7 USB-C-aansluiting
8 LED-aanduiding (USB-C-aansluiting met voedingsspanning) *
* afhankelijk van het model

6. Ingebruikname

Vergelijk voor de ingebruikname of de op het typeplaatje aangegeven spanning en freundie overeenkomt met de netspanning.
Apparaten zoals deze, die gelijkstroom opwekken, kunnen eenvoudige differentieelschakelaars beinvloeden. Gebruik type F of hoger, met een uitschakelstroom van max. 30mA
Zorg er voor de ingebruikname van de acculader voor dat de ventilatiesleuven vrij়n. Minimale afstand tot andere voorwerpen min. 5 cm!

6.1 Zelftest

Steek de stekker in het stopcontact.

De waarschuwings-led (4) en het indicatielampje

(3) gaan na elkaar ca. 1 seconde aan, de ingebouwde ventilator draait ca. 5 seconden.

7. Gebruik

7.1 Accpack opladen

Accupack volledig, tot de aanslag op de schuifbevestiging (2) schuiven.

Het indicatielampje (3) knippert.

Aanwijzing: Om bij Li-lon-accupacks de laadtoestand te laten weergeven eerst het accupack uit de acculader nemen en verrolgens op de knop van het accupack drukken.

7.2 Condieltieladen

Wanneer het laden is beeindigd, schakelt de acculader automatisch over op conditieladen.

Het accupack kan in de acculader blijven zitten en is zodoende.altijd gereed voor gebruik.

Het indicatielampe (3) brandt continu.

7.3 Alleen ASC 290: USB-apparaat laden

Alleen USB-apparaten aansluiten, die compatibel zich met de USB-standard. Bij het gebruik van Niet compatibile apparaten kan dit tot storingen, schade of letsel leiden.

Open de afdekking (6) en sluit een USB-apparaat met behulp van een passende kabel aan op de USB-C-poort (7). Het apparaat worden geladen.

De USB-C-aansluiting (7) wordt alleen van spanning voorzien (LED-aanduiding (8) brandt), als er geen accu-pack worden geladen.

Als de accu-pack en het USB-apparaat beiden geleijktijdig zijn aangesloten, start het USB-kaadproces automatisch nadat het laadproces van de accu-pack is voltooid.

8. Storing

8.1 Waarschuwings-led (4) brandt continu

Accupack wird nicht opgeladen. Temperatuur te hoog/te laag. Ligt de temperatuur van het.Accupack tussen 0^ en 50^ dan begint het laden automatisch.

ASC 290: de Waarschuwings-led (4) brandt permanent en de laadindicator (5) knippert: de lader is heet, of de accu-pack is koud c.q. heet, de accu-pack worden met een gereduceerd laadvermogen geladen.

8.2 Waarschuwings-led (4) knippert

• Accupack defect. Accupack directuit de acculader nemen.
• Accupack is nicht goed op de schuifbevestiging (2) geschoven. Zie hoofdstuk 7.1.
• ASC 290: Waarschuwings-led (4) brandt permanent en de laadindicator (5) is UIT: de accu-pack worden Niet geladen, de lader is te heet.

9. Reparatie

Reparaties aan de acculader mogen uitsluitend uitgevoerd worden door een erkend elektromonteur!

Als de stroomkabel van dit apparaat beschadigd is, dient het door de fabrikant of zich klantenservice of een soortgelijk gekwalificeerde persoon verrangen te worden, om gezaren te voorkomen.

Neem voor acculaders van Metabo die gerepareerd dienen te worden contact op met uw Metabovertegenwoordig. Zie voor adressen www.metabo.com.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Verpakkingsmaterial moet overeenkomstig hun codering volgens de gemeentelijkke richtlijnen worden afgevoerd. Meer informatatie vindt u op www.metabo.com onder Service

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EGinzakegebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dieren afgedankte elektrische gereedschappen gescheiden te worden ingezameld en op milieuvriendelijkwijze te worden afgevoerd.

U = spanningsbereik van het accupack

C = accupack-capaciteit

Ic = laadstroom t = laadtijd 1)

USB = spanning en max. laadstroomsterke van de USB-C-poort

1) Laadtijden, bijvoorbeeld van geselecteerde accu-packs. Afhankelijk van de restcapaciteit en de temperatuur van de accu-pack kannen de werkelijkde laadtijden afwijken van de opgegeven tijden.

Toegestane omgevingstemperatuur tijdens het opladen: 0^ tot 40^ .

Wijzigingen in het kader van technische verbeteringen voorbehonden.

Apparaat met beschermingsklasse II

wisselstroom
