KHA 18 LTX BL 24 Q SE - Martillo METABO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Martillo rotativo-perforador inalámbrico
Marca	Metabo
Modelo	KHA 18 LTX BL 24 Q SE
Tensión nominal	18 V (Li-Ión)
Portabrocas	SDS-Plus
Energía de impacto	2,4 J
Frecuencia de impacto	0 - 5000 golpes/min
Velocidad en vacío	0 - 1500 rpm
Capacidad de perforación en hormigón	24 mm
Capacidad de perforación en madera	30 mm
Capacidad de perforación en acero	13 mm
Peso (con batería)	Aproximadamente 3,4 kg
Alimentación	Batería Li-Ión 18 V (sistema CAS)
Funciones principales	Perforación, perforación con percusión, cincelado
Seguridad	Embrague de seguridad, protección contra sobrecargas
Mantenimiento y limpieza	Limpiar las ranuras de aireación, mantener los contactos de la batería limpios
Piezas de repuesto y reparabilidad	Reparaciones por un especialista Metabo, piezas disponibles a través del servicio postventa

Preguntas frecuentes - KHA 18 LTX BL 24 Q SE METABO

¿Cómo recargar la batería del martillo Metabo KHA 18 LTX BL 24 Q SE?

Inserte la batería a fondo en la guía deslizante del cargador. El indicador de control parpadea durante la carga. Una vez finalizada la carga, el indicador permanece encendido fijo (modo mantenimiento). Utilice únicamente cargadores Metabo compatibles.

¿Qué significa el indicador de advertencia encendido permanentemente en el cargador?

Esto indica que la batería no se carga debido a una temperatura demasiado alta o baja. Si la temperatura de la batería está entre 0°C y 50°C, la carga comienza automáticamente. Para el cargador ASC 290, el indicador permanece encendido y el indicador de estado de carga parpadea si el cargador está caliente.

¿Qué hacer si el indicador de advertencia parpadea en el cargador?

Un parpadeo indica una batería defectuosa o mal insertada. Retire inmediatamente la batería y verifique su inserción en la guía. Si el problema persiste, la batería puede estar defectuosa y debe reemplazarse.

¿Puedo recargar pilas no recargables con el cargador Metabo?

No, nunca intente recargar pilas no recargables. Riesgo de explosión y lesiones graves.

¿Puedo usar el cargador para recargar un teléfono inteligente a través de USB?

Sí, el cargador ASC 290 dispone de un puerto USB-C que permite recargar dispositivos USB compatibles. Abra la tapa, conecte su dispositivo con un cable adecuado. La recarga USB solo se realiza después de la carga de la batería si ambos están conectados.

¿Cómo funciona la autocomprobación del cargador?

Conecte el enchufe de red: el indicador de advertencia y el indicador de servicio se encienden sucesivamente durante aproximadamente 1 segundo, y el ventilador funciona durante 5 segundos. Esto verifica el correcto funcionamiento del cargador.

¿Puedo dejar la batería en el cargador después de la carga?

Sí, el cargador cambia automáticamente al modo mantenimiento. La batería puede permanecer en el cargador y estará lista para usar en cualquier momento sin riesgo de sobrecarga.

¿Qué hacer en caso de fuga de ácido de la batería?

En caso de contacto con la piel, enjuague abundantemente con agua. En caso de proyección en los ojos, lávelos con agua clara y consulte inmediatamente a un médico. El líquido es ligeramente ácido e inflamable.

¿Cómo desechar el cargador y las baterías al final de su vida útil?

No deseche los aparatos eléctricos en la basura doméstica. Siga las regulaciones locales para el reciclaje. En la UE, llévelos a un punto de recogida RAEE. Los embalajes deben clasificarse según las directivas locales.

¿Dónde puedo reparar mi cargador Metabo?

Las reparaciones deben ser realizadas por un especialista. Si el cable de alimentación está dañado, haga que lo reemplace el fabricante, su servicio técnico o una persona calificada. Contacte a su representante Metabo a través de www.metabo.com para cualquier reparación.

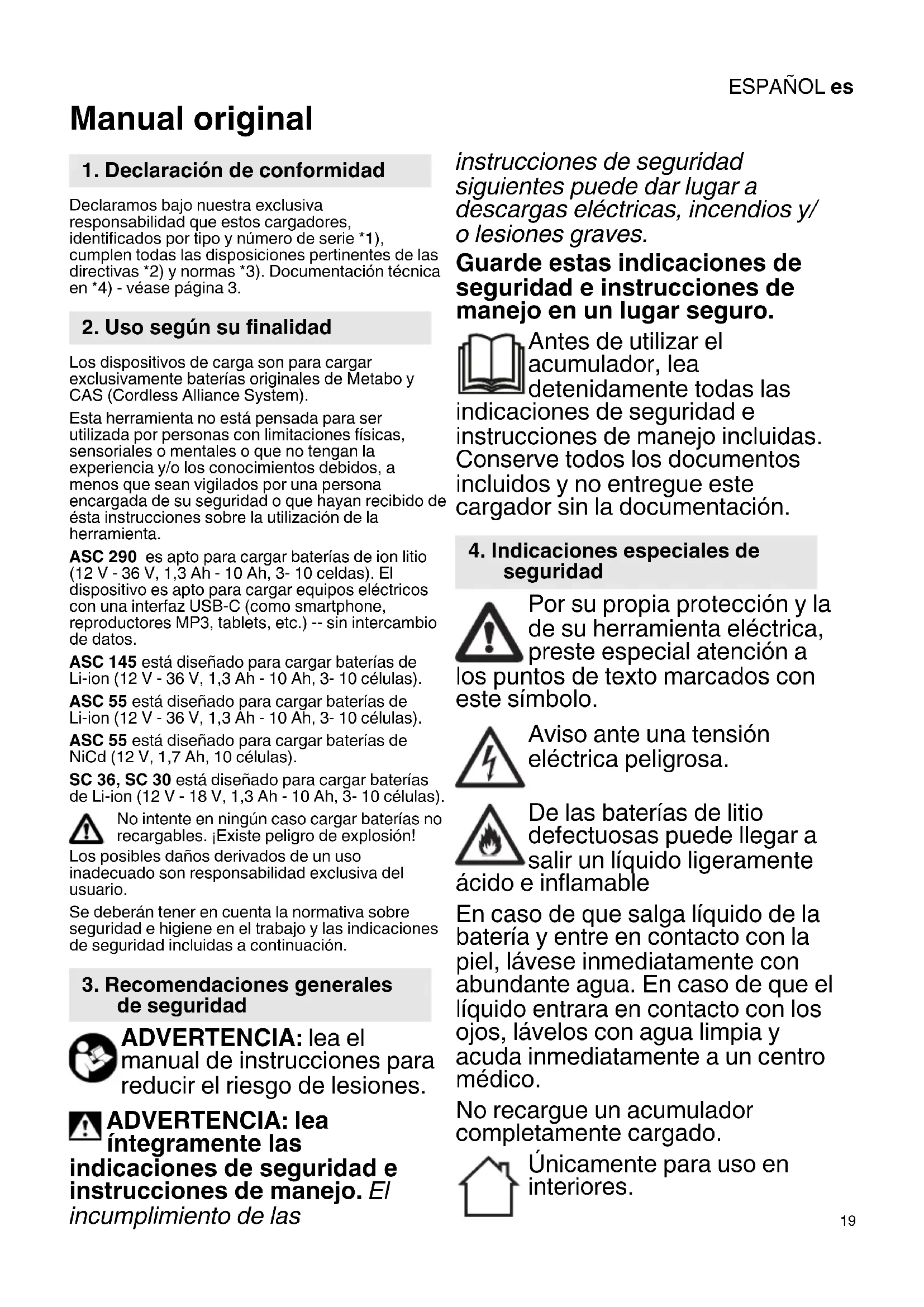

MANUAL DE USUARIO KHA 18 LTX BL 24 Q SE METABO

1. Declaración de conformidad

Declaramos bajo nuestra exclusiva responsabilidad que这些东西 cargadores, identificados por tipo y número de série 1), Cumplen todas las dispositionses pertinentes de las directivas 2) y normas 3). Documentacion技术水平 en 4)-vease頁面3.

2. Uso según su finalidad

Los dispositivos de energia son para cargas exclusivamente baterias originales de Metabo y CAS (Cordless Alliance System).

Esta herramipta no está pensada para ser realizada por personas con limitaciones fisicas, sensoriales o mentales o que no tengan la experiencia y/o los conocimientos debidos, a menos que Sean vigilados por una persona encargada de su seguridad o que hayan recibido de esta instrucciones sobre la utilizacion de la herramipta.

ASC 290 es apto para cargar baterias de ion litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celdas). El dispositivo es apto para cargar equipos electricos con una interfaz USB-C (como smartphone, reproductores MP3, tablets, etc.) -- sin intercambio de datos.

ASC 145 está Diseñado para cargas baterías de Li-ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celulas).

ASC 55 está diseñado para cargas baterías de Li-ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celulas).

ASC 55 está Diseño para cargas baterias de NiCd (12 V, 1,7 Ah, 10 celulas).

SC 36, SC 30 está Diseñado para cargas baterías de Li-ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celulas).

No intente en ningún caso cargar baterías no recargables. iExiste peligro de explosión!

Los posibles danos derivados de un uso inadequado son responsabilidad exclusiva del usuario.

Sedeferan tener en cuenta la normativa sobre seguidad e higiene en el trabajo y lasindicaciones de seguidad incluidas a continuacion.

3. Recomendaciones generales de seguridad

ADVERTENCIA: lea el manual de instructaciones para reducir el riesgo de lesiones.

ADVERTENCIA: lea integramente las

indicaciones de seguridad e instrucciones de manejo. EI incumplimiento de las

instrucciones de seguidad
siguientes peuvent dar lugar a
descargas electricas, incendios y/
o lesiones graves.

Guarde estas indicaciones de seguidade e instrucciones de manejo en un lugar seguro.

Antes de utiliser el accumulator, lea detenidamente todas lasindicaciones de seguridad e instrucciones de manejo incluidas. Conserve todos los documents incluidos y no entrega este cargador sin la documento.

4. Indicaciones especialas de seguridad

Por su propia proteccion y la de su herramienta electrica, preste especial atencion a los+puntos de textoMarcados con este simbolo.

Aviso ante una tension electrica peligrosa.

De las baterias de litio defectuosas可以更好llar a salir un liquido ligeramente de inflamable

En caso de que salga liquido de la bateria y entre en contacto con la piel, lávese inmediamente con abundante agua. En caso de que el liquido entra en contacto con los ojos, lávelos con agua limpia y acuda inmediamente a un centro Médico.

No recargue un accumulator completenesscargado.

Unicamente para uso en interiores.

Mantenga el cargador alejado de la humedad.

Bajo ningúnconcepto está permitido que los niñosutilicen el aparato.

Vigile a los niños para asegurar de que no jugan con el aparato. Mantenga a los niños fuera del alcance del cargador y de su zona de trabajo.

Guarde el cargador fuera del alcance de los niños.

En caso de emisión de humos o de fuego, desconecte inmediamente el cargador de la red electrica.

No situe nuncabjecto en la rejilla de ventilacion del cargador, existepeligro de sufiruna descargaelectrica o un cortocircuito.

No utilise acumuladores defectuosos.

No cargar baterias con cargadores AIR COOLED en areas con alta carga de polvo metalico.

ASC 290: emplee solo el cable de alimentacion de red original de Metabo.

5. Descripción general

Véase la págin2. Las figuras son ilustrativas para todos los aparatos.

1 Accumulator (no incluido en el volumen de suministro)
2 Asiento deslizable
3 Indicador de service
4 Indicador de avis
5 Indicación de estado de carga
6 Cubierta USB
7 Puerto USB-C
8 Luz de indicación LED (conexión USB-C alimentada con tensión)*

• en función del modelos

6. Puesta en servicios

Antes de conectar el aparato, compruebe que la tension y la fecuencia de red que se indicate en la placac de identificacion coinciden con los datos de la red electrica.

Dispositivos como este, que generan corriente continua, podrjan influr sobre los interruptores de proteccion diferencial sencillos. Utilice el tipo F o superior con una corriente de desconexion maxima de 30mA

Antes deponer en marcha el cargador, aseguresede que las rejillas de ventilacion no esten cubiertas. La distancia minima aculospectosdebe ser superior a 5 cm.

6.1 Autoverificacion

Enchufe el cable al enchufe de red.

El indicator de avis (4) y el indicator de servicios (3) se iluminan de modo consecutivo durante aprox. 1 segundo, el ventilador incorporealmente durante aprox. 5segundos.

7. Uso

7.1 Carga del accumulator

Deslizar el Accumulador completamente, hasta el tope, sobre el asiento corredizo (2).

El indicator de service (3) parpadea.

Advertencia: para que los Accumuladores de Li-Ion能把 indicar su estado de energia, retire primero la bateria del cargador y, a continuacion, pulse la tecla del accumulator.

7.2 Carga de compensación

Cuando la bateria termina de cargarse, el cargadoroca automatically al estado dearga de compensacion.

El acumulador puede permanecer en el cargador y estar asi siempre lista para el funcionaimiento.

El indicator de servicios (3) está encendido continuamente.

7.3 Solo ASC 290: energia de dispositivo USB

Conecte solamente dispositivos USB compatibles con conexiones USB estandares.

El uso de dispositivos incompatibles可能导致 provocar configuraciones Incorrectas, danos o incluo lesiones fisicas.

Abra la cubierta (6) y conecte un dispositivo USB al puerto USB-C (7) con un cable adecuado. El dispositivo comenza a cargarse.

La conexión USB-C (7) solo se alimenta con tensión (luz de indicación LED (8) iluminada) si no se está cargando ninguna bateria.

Si la bateria y el dispositivo USB está conectados al mismo tiempo, el proceso de entrega del USB se inicia automatistically al finalizar el proceso de entrega de la bateria.

8. Fallo

8.1 El indicator de avis (4) se illumina de forma continua

El acumulador no searga. La temperatura es demasiado alta o baja. Si la temperatura de la bateria está entre 0^ y 50^ , el proceso de carga comenzará automatistically.

ASC 290: el indicator de avis (4) se ilumina de forma continua y el indicator de estado dearga (5) parpadea:@cargador caliente o bateria fría o caliente; la bateria se cargará con una potencia de carga reducida.

8.2 El indicator de aviso (4) parpadea

• Accumulator defectuoso. Extraiga el accumulator del cargador inmediamente.
• El acumulador no se desplaza correctamente sobre el asiento corredero (2). Véase el capitulo 7.1.
• ASC 290: el indicator de avis (4) parpadea y el indicador de estado dearga (5) está apagado: la bateria no se cargará; el cargador está demasiado caliente.

9. Reparación

Todas las reparaciones en el cargadordeferán llavearse a cabo exclusivamente por技术和 especialistas.

En caso de que el cable de alimentacion de red de este aparato este dañado, solo el fabricante, su serviceo de atencion al cliente o una persona debidamente qualificada deben sustituirlo con el proposto de evacar situaciones que entraen peligro para el usuario.

En caso de tener cargadores de Metabo que necessiten ser reparados, sirvase dirigirse a su representante de Metabo. En la頁a www.metabo.com encontrará las direcciones necesarias.

10. Protección del medio ambiente

Cumpla lo estipulado por las normativas nationales relativas a la gestion ecologica de los residuos y al reciclaje de Herramentas, embalajes y accesos usados.

Los materiales de embalaje deben eliminarse de acuerdo con su etiquetado y según las directrices

municipales. Puede encontrar más información en www.metabo.com en la sección Servicio.

Solo para paises de la UE: no tire las herramrientas electricas a la basura domestica. Según la directiva europea 2012/19/UE sobre residuos de aparatos electricos y electrónicos y las correspondientes legislaciones naciales, las herramrientas electricas usadas deben recogerse por分开 y reciclarse de modo respetuoso con el medio ambiente.

11. Datos&Tecnicos

Véase la頁面3.

U = Margen de tensiones del accumulator
C = Capacidad del accumulator
I_C = Corriente de energia,
±b = tiempoodecarga
USB = tensión y corriente de energia max. de la conexión USB-C
1) Tiempos dearga de las baterias seleccionadas. Los tiempos de carga reales peuvent ser differses de los datos proporcionados en funcion de la calidad residual asi como de la temperatura del accumulator.
Temperatura ambiental recomendada durante el almacenamento: de 0^ a 40^
Nos reservamos el derecho a efectuar modificaciones en funcion de las innovaciones technologicas.
Aparato con categoria de proteccion II
Corriente alterna
