Produkttype	Trådløs rotasjonshammer
Merke	Metabo
Modell	KHA 18 LTX BL 24 Q SE
Nominell spenning	18 V (Li-Ion)
Chuck	SDS-Plus
Slagenergi	2,4 J
Slagfrekvens	0 - 5000 slag/min
Tomgangshastighet	0 - 1500 o/min
Borekapasitet i betong	24 mm
Borekapasitet i tre	30 mm
Borekapasitet i stål	13 mm
Vekt (med batteri)	Omtrent 3,4 kg
Strømforsyning	Li-Ion-batteri 18 V (CAS-system)
Hovedfunksjoner	Boring, slagboring, meisling
Sikkerhet	Sikkerhetskobling, overbelastningsbeskyttelse
Vedlikehold og rengjøring	Rens ventilasjonsspaltene, hold batterikontaktene rene
Reservedeler og reparasjonsevne	Reparasjoner utføres av Metabo-spesialist, reservedeler tilgjengelig via kundeservice

Ofte stilte spørsmål - KHA 18 LTX BL 24 Q SE METABO

Hvordan lader jeg batteriet til Metabo KHA 18 LTX BL 24 Q SE?

Sett batteriet helt inn i laderens glideholder. Kontrollampen blinker under lading. Når ladingen er fullført, lyser lampen konstant (vedlikeholdsmodus). Bruk kun kompatible Metabo-ladere.

Hva betyr varselet som lyser konstant på laderen?

Det indikerer at batteriet ikke lades på grunn av for høy eller for lav temperatur. Hvis batteritemperaturen er mellom 0°C og 50°C, starter ladingen automatisk. For lader ASC 290 forblir lampen tent og ladestatusindikatoren blinker hvis laderen er varm.

Hva gjør jeg hvis varselet blinker på laderen?

Blinking indikerer et defekt eller feil innsatt batteri. Ta umiddelbart ut batteriet og kontroller innsettingen i holderen. Hvis problemet vedvarer, kan batteriet være defekt og må skiftes.

Kan jeg lade ikke-oppladbare batterier med Metabo-laderen?

Nei, prøv aldri å lade ikke-oppladbare batterier. Fare for eksplosjon og alvorlig personskade.

Kan jeg bruke laderen til å lade en smarttelefon via USB?

Ja, lader ASC 290 har en USB-C-port for lading av kompatible USB-enheter. Åpne dekselet, koble til enheten med en passende kabel. USB-lading skjer først etter at batteriet er ladet hvis begge er tilkoblet.

Hvordan fungerer laderens selvtests?

Koble til strømkontakten: varsellampen og servicelampen lyser etter hverandre i omtrent 1 sekund, og viften går i 5 sekunder. Dette kontrollerer at laderen fungerer som den skal.

Kan jeg la batteriet sitte i laderen etter lading?

Ja, laderen bytter automatisk til vedlikeholdsmodus. Batteriet kan bli i laderen og vil være klart til bruk når som helst uten risiko for overlading.

Hva gjør jeg ved batterisyrelekkasje?

Ved hudkontakt, skyll rikelig med vann. Ved øyekontakt, skyll med rent vann og oppsøk lege umiddelbart. Væsken er lett sur og brannfarlig.

Hvordan kasserer jeg laderen og batteriene ved slutten av levetiden?

Ikke kast elektriske apparater i husholdningsavfallet. Følg lokale forskrifter for resirkulering. I EU, lever dem til et WEEE-innsamlingspunkt. Emballasje skal sorteres i henhold til lokale retningslinjer.

Hvor kan jeg få reparert Metabo-laderen min?

Reparasjoner må utføres av en spesialist. Hvis strømledningen er skadet, må den skiftes av produsenten, deres kundeservice eller en kvalifisert person. Kontakt din Metabo-representant via www.metabo.com for reparasjoner.

BRUKSANVISNING KHA 18 LTX BL 24 Q SE METABO

no Original bruksanvisning 31

da Original brugsanvisning 34

ASC 55 anvands for laddning av NiCd-batterier (12 V, 1,7 Ah, 10 celler).

SC 36, SC 30 anvands for laddning av litiumjonbatterier (12-18 V, 1,3-10 Ah, 3-10 celler).

7.1 Laddning av batteripaket

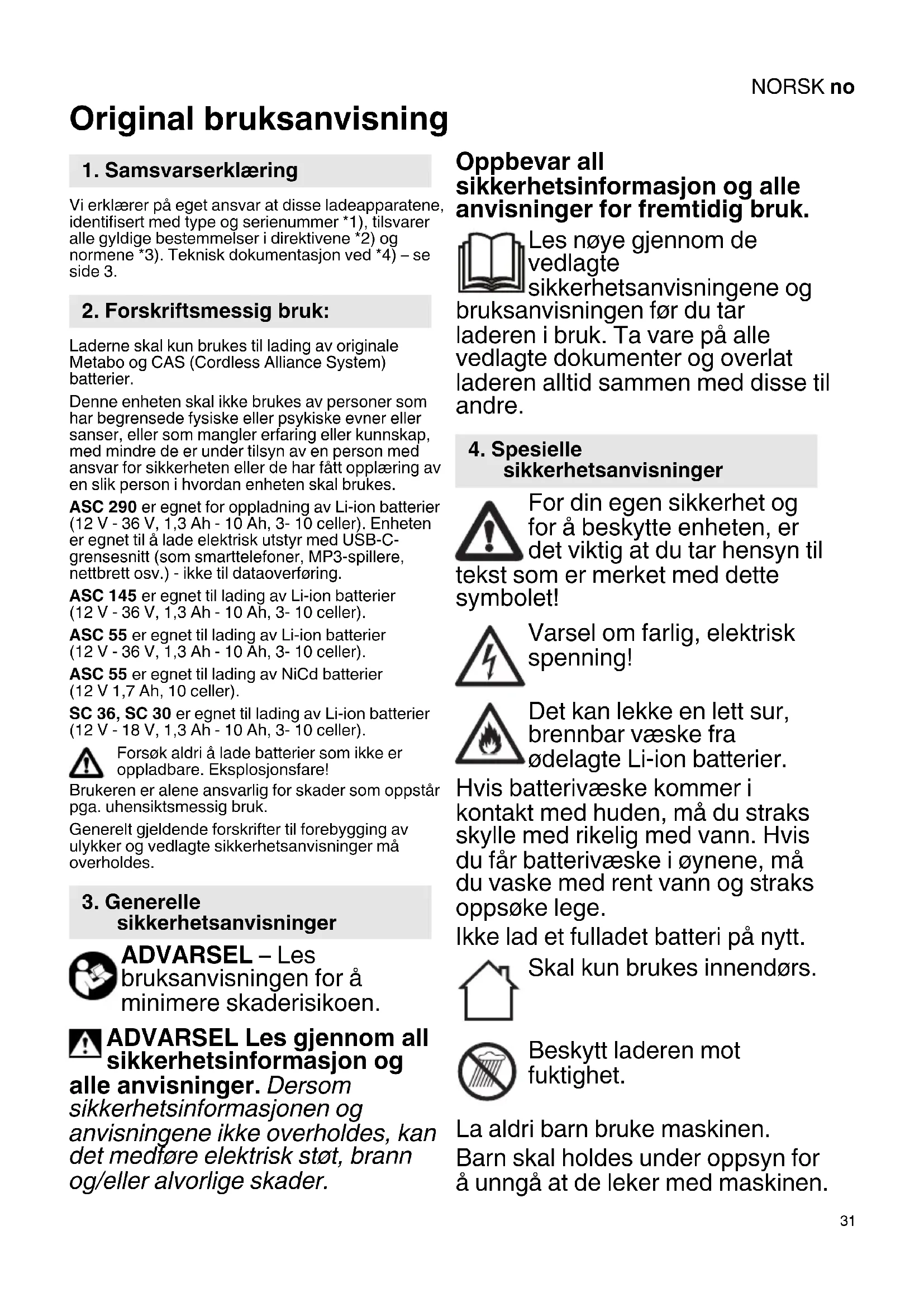

Original bruksanvisning

1. Samsvarserklaering

Vi erklærer på eget ansvar at disse ladeapparatene, identifisert med type og serienummer *1), tilsvarer alle gyldige bestemmelsei direktivene *2) og normene *3). Teknisk dokumentasjon ved *4)- se side 3.

2. Forskriftsmessig bruk:

Laderne skal kun brukes til lading av originale Metabo og CAS (Cordless Alliance System) batterier.

Denne encheten skal ikke brukes av personer som har begrensede fysisiske eller psykiske evner uller sanser,ller som mangler erfaring uller kunnskap, medindre de er under tilsyn av en person med ansvar for sikkerheten uller de har fatt opplæring av en slik person i hvordan encheten skal brukes.

ASC 290 er egnet for oppladning av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler). Enheter er egnet til a lade elektrisk utstyr med USB-C-grensesnitt (som smarttelefoner, MP3-spillere, nettbrett osv.) -化进程.

ASC 145 er egnet til lading av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 55 er egnet til lading av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 55 er egnet til lading av NiCd batterier (12 V 1,7 Ah, 10 celler).

SC 36, SC 30 er egnet til lading av Li-ion batterier (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celler).

Forsak aldri ä lade batterier som ikke er oppladbare. Eksplosjonsfare!

Brukeren er alene ansvarlig for skader som oppstårgpa. uhensiktsmessig bruk.

Generelt gjeldende forskritter til forebygging av ulykker og vedlagte sikkerhetsanvisninger ma overholds.

3. Generelle sikkerhetsanvisninger

ADVARSEL - Les bruksanvisningen for Å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og

alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholds, kan det medfrole elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Les nuye gjennom de vedlagtesikkerhetsanvisingene og bruksanvisingen for du tar laderen i bruk. Ta vare pa alle vedlagte dokumenter og overlat laderen alltid sammen med disse til andre.

4. Spesielle sikkerhetsanvisninger

For din egen sikkerhet og for a beskytte encheten, er det viktig at du tar hensyn til tekst som er merket med dette symbolet!

Skal kun brukes innendørs.

Beskytt laderen mot fuktighet.

La aldri barn bruke maskinen.

Barn skal holds under oppsyn for a unnga at de leker med maskinen.

NORSKno

Oppbevar laderen utilgjengelig for barn!

Hvis det oppstår røy kutvikling eller brann i laderen, ma du straks trekke ut støpselet!

Ikke stikk gjenstander inn i lufteapningene på laderen - fare for elektrisk støt eller kortslutning.

Bruk aldri defekte batterier

I områder med hoy metallstøvbelastning skal det ikke brukes AIR COOLED ladere.

ASC 290: Bruk alltid bare den originale Metabo nettledningen.

5. Oversikt

Se side 2. Bildene er eksempler for alle apparater.

1 Batteri (ikke inkludert i leveringen)
2 Skyvespor
3 Driftsindikator
4 Varsellys
5 Ladetilstandsindikator
6 USB-deksen
7 USB-C-tilkobling
8 LED-indikator (USB-C-tilkobling har strøm) *

• Modellavhengig

6. Ta i bruk

Kontroller fbr suk at nettspenningen og nettfrekvensen pa typeskiltet stemmer overens med strmnettets spesifikasjoner.

Apparater som dette, som danner likestrom, kan pāvirke enkle jordfeilbrytere. Bruk type F aller bedre, med en utløserström på maks. 30 mA.

Se til at ventilasjonsapningene pa laderen\ ikke er tilstoppet for du bruker den.

Minsteavstanden til andre gjenstander skal minst vare 5 cm!

6.1 Selvtest

Settinn stopselet.

Varsellyset (4) driftsindikatoren (3) lyser etter hverandre i ca. 1 sekund, den innebygde viften Ioper i ca. 5 sekunder.

7. Bruk

Batteriet skyves helt inn til anslag på skyvesporet (2).

Batteriet kan bli i laderen og er dermed alltid klar til drift.

Apne dekselet (6) og plugg en USB-enhet med en egnet ledning til USB-C-tilkoblingen (7). Enheten blir ladet.

USB-C-tilkoblingen (7) fär bare elektrisk strøm (LED-indikatoren (8) lyser), nar batteriet ikke lades.

Hvis batteri og USB-enhet kobles til samtidig, starter USB-ladningen automatisk nár batteri-ladningen avsluttes.

8. Feil

8.1 Varselindikatoren (4) lyser konstant

Batteriet lades jegke. Temperaturen er for høy / for lav. Hvis batteriets temperatur ligger mellom 0^ og 50^ , begyninger ladingen automatisk.

• Batteriet er defekt. Ta straks batteriet ut av laderen.
• Batteriet ble ikke skjøvet riktig på skyvesporet (2). Se kapittel 7.1.
• ASC 290: Varsellyset (4) blinker og ladetilstandsdindikatoren (5) er slukket: Batteriet blir/DDke ladet, laderen er for varm.

9. Reparasjon

Laderen mä kun repareres av elektrofagfolk.

Hvis nettledningen til这部分 enheten blir skadet,帽子 den erstattes av produsenten eller dennes kundeservice, aller av en lignende kvalifisert person, for a unngå skader.

Takontakt med din Metabo-forhandler hvis du har Metabo-ladere som ma repareres. Adresser finner du pà www.metabo.com.

10. Miljøvern

Folg nasjonale forskritter for miljovenlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Emballasjematerialene mä kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon på www.metabo.com i området Service.

Gjelder kun land i EU: Elektroverktøy skal化进程 in husholdningsavfallet! Iht. EU-direktiv 2012/19/EF om kasserte elektriske

og elektroniskeprodukter (EE-avfall) og iverksettelse iht. nasjonal rett ma kassert elektroverktoy samles atskilt og brings til miljøvennlig gjenvinning.

11. Tekniske data

Se side 3.

U = Spenningsomrader for batteriet

C = Batteriets kapasitet

I_C = L adestrom t=Ladetid 1)

USB = Spenning og maksimal ladestrom for USB-C-tilkobling

1) Ladetider for eksempler pa batterier. Avhengig av restkapasiteten og batteriets temperatur kan de faktiske ladetidene avvike fra det som er oppgitt her.

Med forbehold om endringer grunnet tekniske forbedringer.

Enhet med beskyttelsesklasse II

Vekselstrøm
