Termék típusa	Vezeték nélküli forgó-kalapács
Márka	Metabo
Modell	KHA 18 LTX BL 24 Q SE
Névleges feszültség	18 V (Li-Ion)
Tokmány	SDS-Plus
Ütési energia	2,4 J
Ütési frekvencia	0 - 5000 ütés/perc
Üresjárati fordulatszám	0 - 1500 ford/perc
Fúrási kapacitás betonban	24 mm
Fúrási kapacitás fában	30 mm
Fúrási kapacitás acélban	13 mm
Tömeg (akkumulátorral)	Körülbelül 3,4 kg
Tápellátás	Li-Ion 18 V akkumulátor (CAS rendszer)
Fő funkciók	Fúrás, fúrás ütve, vésés
Biztonság	Biztonsági tengelykapcsoló, túlterhelés elleni védelem
Karbantartás és tisztítás	Tisztítsa meg a szellőzőnyílásokat, tartsa tisztán az akkumulátor érintkezőit
Pótalkatrészek és javíthatóság	Javítás Metabo szakember által, alkatrészek elérhetők az ügyfélszolgálaton keresztül

Gyakran ismételt kérdések - KHA 18 LTX BL 24 Q SE METABO

Hogyan töltsem fel a Metabo KHA 18 LTX BL 24 Q SE kalapács akkumulátorát?

Helyezze be az akkumulátort teljesen a töltő csúszórekeszébe. A töltés alatt a visszajelző villog. A töltés befejeztével a visszajelző folyamatosan világít (karbantartó üzemmód). Csak kompatibilis Metabo töltőket használjon.

Mit jelent a töltőn folyamatosan világító figyelmeztető lámpa?

Ez azt jelzi, hogy az akkumulátor nem töltődik a túl magas vagy túl alacsony hőmérséklet miatt. Ha az akkumulátor hőmérséklete 0 °C és 50 °C között van, a töltés automatikusan elindul. Az ASC 290 töltő esetén a visszajelző világít, és a töltési állapotjelző villog, ha a töltő forró.

Mit tegyek, ha a töltőn a figyelmeztető lámpa villog?

A villogás hibás vagy rosszul behelyezett akkumulátort jelez. Azonnal vegye ki az akkumulátort, és ellenőrizze a behelyezést. Ha a probléma továbbra is fennáll, az akkumulátor hibás lehet, és ki kell cserélni.

Tölthetek nem újratölthető elemeket a Metabo töltővel?

Nem, soha ne próbáljon nem újratölthető elemeket tölteni. Robbanás- és súlyos sérülésveszély.

Használhatom a töltőt okostelefon USB-n keresztüli töltéséhez?

Igen, az ASC 290 töltő rendelkezik USB-C porttal, amely lehetővé teszi kompatibilis USB-eszközök töltését. Nyissa ki a fedelet, csatlakoztassa készülékét egy megfelelő kábellel. Az USB-töltés csak az akkumulátor töltése után történik, ha mindkettő csatlakoztatva van.

Hogyan működik a töltő öntesztje?

Csatlakoztassa a hálózati dugót: a figyelmeztető lámpa és a szervizkijelző egymás után körülbelül 1 másodpercig világít, a ventilátor pedig 5 másodpercig működik. Ez ellenőrzi a töltő megfelelő működését.

Ben hagyhatom az akkumulátort a töltőben töltés után?

Igen, a töltő automatikusan karbantartó üzemmódba kapcsol. Az akkumulátor a töltőben maradhat, és bármikor használatra kész lesz, túltöltés veszélye nélkül.

Mit tegyek akkumulátor-sav szivárgása esetén?

Bőrrel való érintkezés esetén bő vízzel öblítse le. Szembe jutás esetén tiszta vízzel mossa ki, és azonnal forduljon orvoshoz. A folyadék enyhén savas és gyúlékony.

Hogyan ártalmatlanítsam a töltőt és az akkumulátorokat élettartamuk végén?

Ne dobja az elektromos készülékeket a háztartási hulladékba. Kövesse a helyi újrahasznosítási előírásokat. Az EU-ban vigye el egy WEEE gyűjtőpontra. A csomagolásokat a helyi irányelvek szerint kell szétválogatni.

Hol javíttathatom meg a Metabo töltőmet?

A javításokat szakembernek kell végeznie. Ha a tápkábel sérült, cseréltesse ki a gyártóval, annak ügyfélszolgálatával vagy szakképzett személlyel. Javítás esetén lépjen kapcsolatba a Metabo képviselőjével a www.metabo.com oldalon.

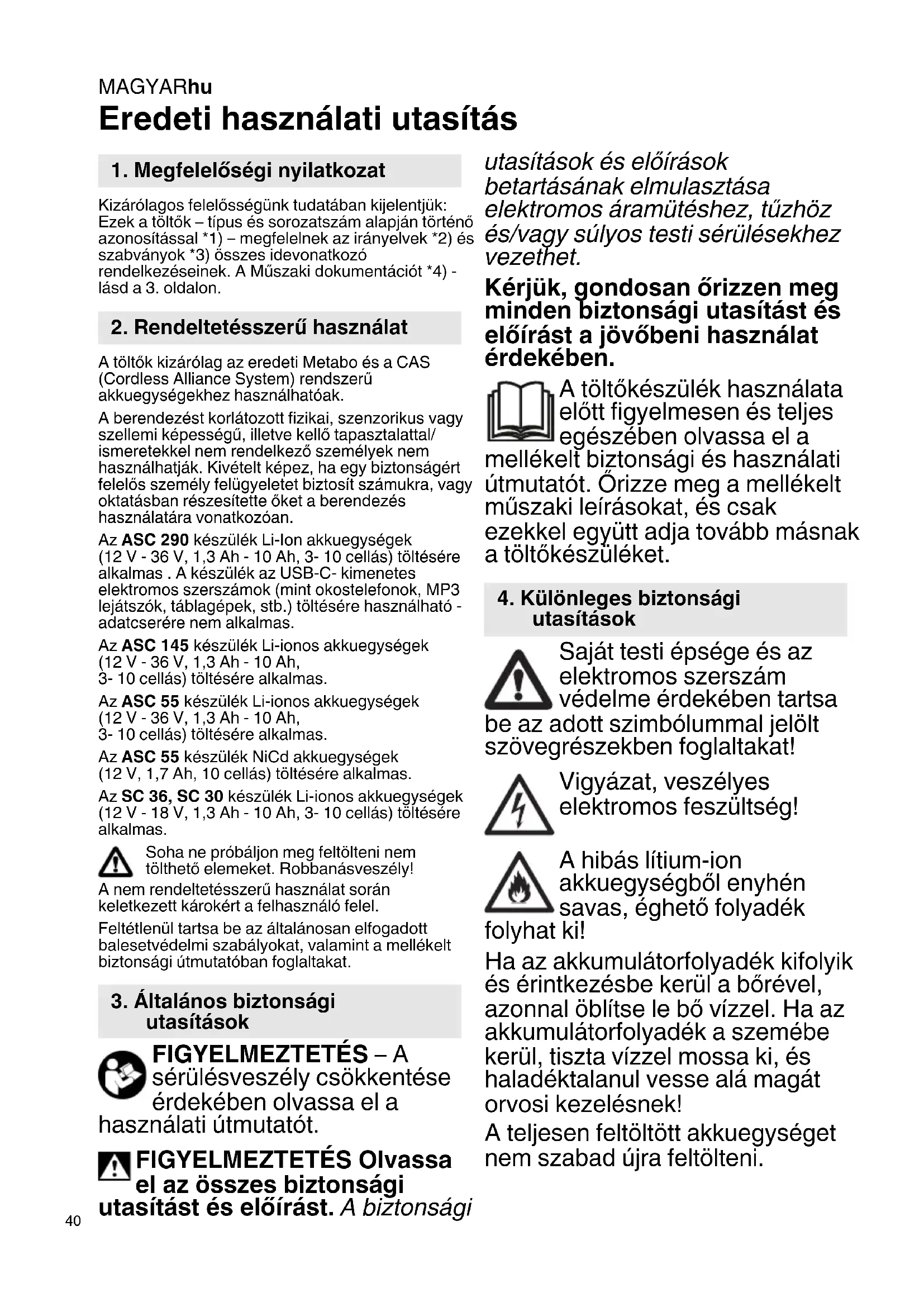

HASZNÁLATI ÚTMUTATÓ KHA 18 LTX BL 24 Q SE METABO

Eredeti használatiutasítás

1. Megfeleloséginyilatkozat

Kizárólagos felelosségunk tudataban kijelentjuk: Ezek a toltok - típus es sorozatszám alapján történő azonosítással 1) - megfelelnek az irányelvek 2) és szabványok 3) összes idevonatkozó rendelkezéseinek. A Múszaki dokumentációt 4) - lásda 3. oldalon.

2. Rendeltetésszerú használat

A toltok kizarolag az eredeti Metabo es a CAS (Cordless Alliance System) rendszeru akkuegyssegekhez hasznalhatoak.

A berendezest korlatozott fizikai, szenorikus vagy szellemi képességu, illetev kello tapasztalattal/ ismeretekkel nem rendelkezó szemelyek nem hasznalhatjak. Kivételt képez, ha egyBiztonságert felelos szemely felügeletet biztosit szamukra, vagy oktatásban részesitésse öket a berendezes hasznalatára vonatkozoan.

Az ASC 290 keszülék Li-lon akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmas. A keszülék az USB-C-kimenetes elektramos szerszámok (mint okostelefonok, MP3 lejatszók, tablagépek, stb.) toltésere hasznalhato-adatcserère nem alkalmas.

Az ASC 145 keszülék Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmas.

Az ASC 55 keszülk Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmas.

Az ASC 55 keszülek NiCd akkuegségek (12 V, 1,7 Ah, 10 cellas) toltésere alkumas.

Az SC 36, SC 30 keszülék Li-ionos akkuegységek (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 cellás) toltésere alkalmas.

Soha ne probáljon meg feltölteni nem tölthető elementek. Robbanásveszély!

A nem rendeltetesszeru hasznalat soran keletkezett kairokt a felhasznalo feel.

Feltétlenül tartsa be az altalánosan elfogadott balesetvedelmi szabályokat, valamint a mellekeltBiztonsagi utmutatóban foglaltakat.

3. Általános biztonságiutasítások

FIGYELMEZTETÉS - A sérulésveszély csökkentese érdekében olvassa el a nálati utmutató.

FIGYELMEZTETÉS Olvassa

el az összes biztonsági

utasístás elóirást. A bīztonsági

utasítások és előirások
betartásanak elmulasztása
elektromos áramütéshez, tüzhöz
és/vagy súlyos testi sérülsekhez
vezethet.

Kérjuk, gondosan orizzen meg\ mirden biztonsagiutasítást és\ előirást a jovóbeni hasznalat\ erdekében.

A toltokeszulek hasznalata elott figyelmesen es teljes egészében olvassa el a

mellekeltBiztonsagi es hasznalati utmutatot.Orizzemagamellekelt muszaki leirasokat,escsakezekkel egyutt adja tovabb masnak a toltokeszuleket.

4. Különleges biztonsagiutasítások

Sajat testi épsege és az
elettromos szerszám
védelme érdekében tartsa

be az adott szimbóolummal jerölt szövegrészekben foglaltakat!

Vigyázat, veszélyes
elettromos feszültseg!

A hibás litium-ion
akkuegységból enyhén
savas, éghető folyadék

folyhat ki!

Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a bőrével, azonnal öblítse le bő vizzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vizzel mossa ki, és haladéktalanul vesse alá magat orvosi kezelésnek!

A teljesen feltoltott akkuegységet nem szabad ujra feltölteni.

Csak beltéri használatra alkalmas.

Ovja a toltokeszuleket a nedvessegt!

Ne engedje meg, hogy gyerekek hasznaljak a keszüléket.

Mindig figyelni kell arra, hogy a gyerekek ne jatszhassanak a keszülékkel.

Tartsa távol a gyerekeket a toltókészüléktól ill. a munkaterülettól!

Tárolja a toltókészüléket gyerekek számára nem hozzáférhétő helyen!

Tüz vagy füst keletkezésekor
azonnal húzza ki a toltokészülék
hálozati csatlakozódugojat!

Ne dugjon semmit az
akkumulatortö keszülék
szellózonyilasaiba - elektromos
áramütés illetve rovidzárlat
veszélye!

Ne használjon meghibásodott akkuegységet!

Nagy fémporterheléses teruleteken ne töltsön fel akkuegységet AIR COOLED toltókkel.

ASC 290: Csak az eredeti Metabo
tápvezétékel használható.

5. Áttekintés

Lásd a 2. oldalon. Az abrak minded készülékre vonatkozóan pelda értéküek.

1 akkuegység (nem része a szállításiterjedelemnek)
2 csuszó érintkezǒ
3 üzemeléskijelzó
4 figyelmezteto kijelzó
5 toltesszintkijelzo
6 USB fedel
7 USB-C csatlakozó *

8 LED kijelzö (az USB-C csatlakozó feszültseg alatt) *

* modelltol fugg

6. Üzembe helyezés

Az üzembe helyezés elott ellenorizzee, hogy a szerszám tipustablaján megadott halózati festzültseg és frekvencia megfelel-e az On altal hasznalt halózat adatainak.

Azehez hasonlo, egyenaramot eloallitokeszulekek befolyasolhatjak az egyszeru hibaaramu vedokapcsolok mukodesét. Hasznaljon "F" vagy jobt tipust, max. 30 mA kioldoarammal.

A toltokszulek üzembe helyezese elott gyozodjon meg rola, hogy a szellozonyilasok szabadok. A mas targyakhoz betartando legkisebb davolsag legalabbb 5 cm!

6.1 Önteszt

Csatlakoztassa a halózati csatlakozót.

A figyelmeztetó kijelzó (4) és az üzemeléskijelzó (3) kb. 1 masodpercre egymás után felvillannak, a beepitett ventilator kb. 5 masodpercig jr.

7. Használat

7.1 Akkuegység feltöltése

Az akkuegységet teljesen, utkozésig tolja fel a (2) csuszó erintkezore.

Az üzemeléskijelző (3) villog.

Megiegyzes; Li-ionos akkuegysegnél uy jelezheti ki a toltessintet, hogy elszor kiveszi az akkuegyseget a toltokeszulékbol, majd megnyomja az akkuegysegen levö gombot.

7.2 Fenntartó-töltés

Ha a toltes befejezodott, az akkumulatortoltokeszulek automatikusan fenntarto toltesre kapcsol at.

Az akkuegység az akkumulatortö keszülékben maradhat, és igy mindig uzemkesz.

100%

Az uzemeléskijelzö (3) folyamatosan világít.

7.3 Csak az ASC 290: USB készülék toltese

Csak oyan USB keszüléket csatlakoztasson, amely USB szabványal kompatibilis. Nem batibilis keszülékek használata hibás odéshez, anyagi károkhoz vagy sérülsekhez thet.

Nyissa fel a fedelet (6) és csatlakoztasson egy USB készüléket egy megfelelo vezétékkel az USB-C csatlakozóba (7). A készülék tollt.

AZ USB-C csatlakozó (7) feszültseg alatt (a LED kijelző (8) világít), ha nem tõlt akkuegységet.

MAGYARhu

Amennyiben egy akkuegységet es egy USB keszüléket egyidöben csatlakoztatnak, az USB toltés automatikusan elindul az akkuegység feltoltese utan.

8. Üzemzavar

8.1 A figyelmezteto kijelzo (4) folyamatosan vilagit

Az akkuegység nem toltodik. A homerseklet tul magas vagy tul alacsony. Ha az akkuegység homséklete 0^ es 50^ koze kerul, a toltesi folyamat automatikusan elkezdódk.

ASC 290: A figyelmeztető kijelző (4) folyamatosan világít és a toltésszintkijelző (5) villog: a toltő forró, vagy az akguegység hideg, ill. forró, az akguegységet csökkentett teljesítmemnyel tolti.

8.2 A figyelmeztetó kijelzo (4) villog

• Az akkuegység meghibásodott. Az akkuegységet haladéktalanul ki kell venni a toltokészülkból.
• Az akkuegységet nem tolták fel megfeleloen a csuszó érintkezőre (2). Lásd a 7.1. fejezetet.
• ASC 290: A figyelmeztetö kijelzo (4) villog és a toltesszintkijelzo (5) kialudt: az akkuegységet nem tolti, a toltó tul forró.

9. Javitás

TöltokeszüléketCsak villamos szakember javithat!

Amennyiben a keszülék halózati
csatlakozóvezetéke megsérül, akkor azt a
sérülèsek elkerülèse érdekében a gyártóval, a
gyartó ügfélszolgálataval vagy hasonloan képzett
személlyel ki kell cserétletni.

A javitásra szoruló Metabo toltokészülékekkel kérjuk, forduljon Metabo szakkerskedöhéez. A címeket a www.metabo.com honlapon találja.

10. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarat ártalmatlanitására és ujrahasznosítására vonatkozo helyi előirasokat.

A csomagolóanyagokat a jelölesuk alapjan a helyi irányelveknek megfeleloen kell a hulladékeltávolitásba vinni. További informáciokat a www.metabo.com honlapon találhat a Szerviz menüpontban.

Csak az EU tagországok esetében: soha ne dobjon elektromos kéziszerszámot a haztar-tási hulladék kozé! A 2012/19/EU sz., a régi elektromos és elektronikus berendezesekról és annak nemzeti jogba való átvételerő szólo Europai Irányelvnek megfeleloen a használt elektromos

szerszámokat külön kell gyüjteni és környezetbarát
úrahasznosításba kell helyezni.

11. Muszaki adatok

Lásd a 3. oldalt.

U = az akkuegységek
feszültsegtartománya
C = az akkuegység kapacitása
Ic = töltoáram
t = töltesi idó 1)

USB = az USB-C csatlakozó feszültsege és max. toltórama

1) A peldaertekuen kivalasztott akkuegyseget toltesi ideje. Az akkuegyseg maradek kapacitasatol, valamint homersekletetol fuggoen a valos toltesi idok elterhetnek a megadottaktol.

Megengedett kornyezeti homerseklet toltes soran: 0^ - 40^

A muszaki valtoztatás joga a továbbfejlesztés érdekében fenntartva.

Il védóosztályba tartozó készülék

Valtoáram
