Producttype	Pneumatische carrosseriezaag
Merk	Metabo
Model	DKS 10 Set
Voeding	Perslucht
Maximaal toelaatbare werkdruk	6,3 bar (te bevestigen in de handleiding)
Minimale binnendiameter van de slang	10 mm
Maximale slanglengte	10 m
Smering	Pneumatische olie (3-5 druppels elke 15 min)
Onbelaste snelheid	Zie pagina met technische gegevens
Zaagbladslag	Zie pagina met technische gegevens
Conform gebruik	Zagen van carrosserieplaten, kolommen, dwarsliggers, kunststoffen, glasvezel, aluminium, hout
Startblokkering	Ja (veiligheidsvoorziening)
Aan/uit-schakelaar	Ja, met uitschakeling bij loslaten
Verstelbare aanslag	Ja, voor zaagdiepte
Zaagblad vervangen	Zonder gereedschap (borgschroef)
Routineonderhoud	Reinigen van het persluchtfilter, regelmatig smeren
Reserveonderdelen beschikbaar	Zaagbladen, slang, klem, inbussleutel
Geluidsniveau	Draag een gehoorkap (waarde in de handleiding)
Trillingen	Trillingsemissiewaarde (handleiding)
Repareerbaarheid	Reparatie door Metabo-technicus met originele onderdelen
Garantie	Raadpleeg de handleiding

Veelgestelde vragen - DKS 10 Set METABO

Hoe vervang ik het zaagblad?

Koppel het gereedschap los van de luchttoevoer. Draai de twee borgschroeven (7) los, plaats het nieuwe zaagblad en draai de schroeven weer vast. Controleer of het zaagblad stevig vastzit.

Hoe stel ik de diepteaanslag in?

Koppel het gereedschap los. Draai de borgschroef (2) los, verplaats de aanslag (1) naar de gewenste diepte en draai de schroef weer vast.

Welk smeermiddel gebruiken en hoe vaak?

Gebruik pneumatische olie. Zonder smeerapparaat: giet elke 15 minuten continu gebruik 3 tot 5 druppels via de persluchtkoppeling. Als het gereedschap enkele dagen niet is gebruikt, giet dan voor gebruik 5 druppels.

Wat is de maximaal toegestane luchtdruk?

De maximaal toelaatbare werkdruk staat in de handleiding (meestal 6,3 bar). Overschrijd deze waarde nooit.

Wat zijn de essentiële veiligheidsvoorschriften?

Draag altijd een veiligheidsbril en gehoorkap. Richt perslucht niet op uzelf of anderen. Koppel het gereedschap los voordat u accessoires verwisselt of onderhoud uitvoert. Gebruik geschikte handschoenen.

Kan ik dit gereedschap gebruiken op andere materialen dan plaatmetaal?

Ja, het is ontworpen voor het zagen van carrosserieplaten, kolommen, dwarsliggers, kunststoffen, glasvezel, aluminium en hout. Gebruik een zaagblad dat geschikt is voor het materiaal.

Hoe onderhoud ik het gereedschap regelmatig?

Reinig het filter van de persluchtkoppeling minstens één keer per week. Smeer dagelijks. Controleer de bevestiging van de koppelingen. Laat bij lucht- of olielekkage repareren door een professional.

Welke accessoires zijn beschikbaar?

Reserve zaagbladen, slangen, klemmen, inbussleutel. Gebruik uitsluitend originele Metabo-accessoires.

Wat te doen als het zaagblad vastloopt tijdens het zagen?

Laat onmiddellijk de schakelaar (8) los. Verwijder de oorzaak van het vastlopen en ga pas verder als het zaagblad volledig vrij is.

Kan ik het gereedschap zelf repareren?

Reparaties anders dan de in de handleiding beschreven handelingen (vervangen zaagblad, afstellingen) moeten worden uitgevoerd door een Metabo-technicus met originele onderdelen. Neem contact op met het Metabo-kantoor.

GEBRUIKSAANWIJZING DKS 10 Set METABO

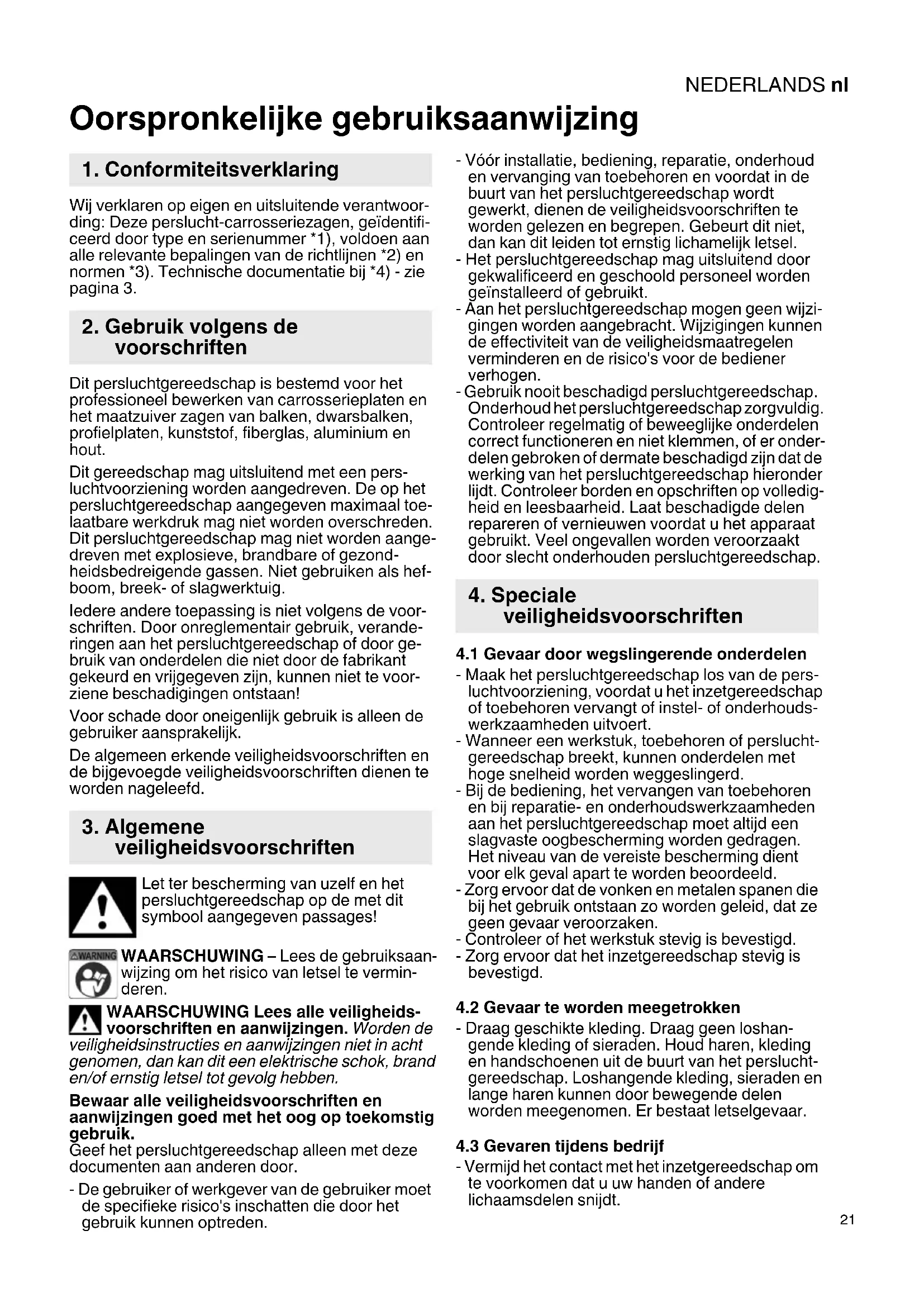

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoord- ding: Deze perslucht-carrosseriezagen, geidentific- ceerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)- zie pagina 3.

2. Gebruik volgens de voorschriften

Dit persluchtgereedschap is bestemd voor het professioneel bewerken van carrosserieplaten en het maatzuiver zagen van balken, dwarsbalken, profielplaten, kunststof, fiberglas, aluminium en hout.

Dit gereedschap mag uitsluitend met een persluchtvoorziening worden aangedreten. De op het persluchtgereedschap aangegeven maximaal toelaatbare werkdruk mag nicht worden overschreden. Dit persluchtgereedschap mag nicht worden aangedreven met explosieve, brandbare of gezondheidsbedreigende gassen. Niet gebruiken als hebboom, breek- of slagwerktuig.

ledere andere toepassing is nicht volgens de voorschriften. Door onreglementair gebruik, veranderingen aan het persluchtgereedschap of door gebruik van onderdelen die Niet door de fabrikant gekeurd en vrijgeveen zijn, hunnen Niet te voorziene beschadigingen ontstaan!

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veriligeidsvoorschriften en de bijgevoegde veriligeidsvoorschriften dienen te worden nageleefd.

3. Algemene veiligheidsvoorschriften

Let ter bescherming van uzelf en het persluchtgereedschap op de met dit symbol aangegeven passages!

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico van letsel te verminderen.

WAARSCHUWING Lees alle veiligheidsvoorschriften en aanwijzingen. Worden de

veiligheidsinstrumentes en aanwijzingen nicht in acht genomen, dan kan dit een elektrische schok, branden/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik.

Geef het persluchtgereedschap alleen met deze documenten aan andereen door.

• De gebruiker of werkgever van de gebruiker要去 de specifieke risico's inschatten die door het gebruik kannen optreden.

• Vóor installmentie, bediening, reparatie, onderhoud en verranging van toebehoren en voordat in de buurt van het persluchtgereedschap worden gewerkt, dienen de veiligheidsvoorschriften te worden gelezen en begrepen. Gebeurt dit Niet, dan kan dit leiden tot ernstig lichamelijk letsel.

• Het persluchtgereedschap mag uitsluitend door gekwalificeerd en geschoold personeel worden geinstalleerd of gelebruikt.
• Aan het persluchtgereedschap mogen geen wijzigingen worden aangebracht. Wijzigingen können de effectiviteit van de veiligheidsmaatregelen verminderen en de risico's voor de bediener verhogen.
• Gebruik nooit beschadigd persluchtgereedschap. Onderhoud het persluchtgereedschap zorgvuldig. Controller regelmatig of beweeglijke onderden correct functioneren en Niet klemmen, of er onderden gebroken of dermate beschadigd zich dat de werkking van het persluchtgereedschap hieronder lijdt. Controller borden en opschriften op volledigheid en leesbaarheid. Laat beschadigde delen repareren of vernieuwen voordat u het apparaat gezruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden persluchtgereedschap.

4. Speciale veiligheidsvoorschriften

4.1 Gevaar door wegslingerende onderdelen

• Maak het persluchtgereedschap los van de persluchtvoorziening, voordat u het inzetgereedschap of toebehoren verrangt of instel- of onderhoudswerkzaamhedenuitvoert.
• Wanner een werkstuk, toebehoren of perslucht-gereedschap breekt, können onderdelen met hoge snugheid worden weggeslingerd.
• Bij de bediening, het verwangen van toebehoren en bij reparatie- en onderhoudswerkzaamheden aan het persluchtgereedschap moet altijd een slagvaste oogbescheming worden gedragen. Hetiveau van de vereiste bescherming dient voor elk geval apart te worden beoordeeld.
• Zorg ervoor dat de vonden en metalen spanen die bij het gebruik ontstaan zo worden geleid, dat ze geen gevaar veroorzaken.
• Controller of het werkstuk stevig is bevestigd.
• Zorg ervoor dat het inzetgereedschap stevig is bevestigd.

4.2 Gevaar te worden megetrokken

• Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenenuit de buurt van het persluchtgereedschap. Loshangende kleding, sieraden en Lange haren hunnen door bewegende delen worden meegenomen. Er bestaat letselgevaar.

4.3 Gevaren tijdens bedrijf

• Vermijd het contact met het inzetgereedschap om te voorkomen dat u uw handen of andere lichaamsdelen snijdt.

NEDERLANDSnl

• Bij gelebruik van het persluchtgereedschap kennen de handen van de bediener blootgesteld worden aanGeVaren,zoals snij-, schaaf- en brandwonden.Draag ter bescherming van uw handengeschikte handschoenen.
• Het bedienings- en onderhoudspersoneel dient fysiek in staat teijken de grootte, het gewicht en het vermogen van de machine te hanteren.
• Houd het persluchtgereedschap correct vast: Wees erop voorbereid de normale of plotselinge bewegingen op te vangen - houd beiden handen gereed.
• Zorg ervoor dat u stevig staat en steeds in even-wicht blijft.
• Voorkom letsel als gevolg van het (af)snijden van vingers: Raak het inzetgereedschap pas aan wanner de persluchttoevoer is losgemaaakt van het persluchtgereedschap. Draag een persoonlijke veriligeidsuitrusting, zoals veriligeidshandschoenen, beschemende kleding en een veriligeidshelm.
• Ongecontroleerde bewegingen van de machine konnen letsel veroorzaken. Druk de machine met de aanslag (1) altijd stevig gegen het werkstuk aan.
• Het zagen met deze machines leidt tot scherpe snijranden. Draag veiligheidshandschoenen. Ontbraam de snijranden.
• Voorkom dat het apparaat onbedoeld worden ingeschakeld. Wordt de luchtvoorziening onderbroken, het persluchtgereedschap bij de in-/uitschakelaar uitzetten.
• Gebruik uitsluitend de door de fabrikant aanbevolen smeermiddelen.
• Draag persoonlijke beschemmende uitrusting en.altijd een veiligheidsbril. Het dragen van een persoonlijke beschemmende uitrusting, zoals veiligheidshandschoenen, beschemmende kleding, stofmasker, slipvrije werksochoenen,veiligheidshelm of gehoorbescherming, afhanke-lijk van soort en gebruik van het apparaat, vermin-dert het risico op letsel en wordt aanbevolen.
• Wees u ervan bewust, dat de machine bij het indrukken van de in-/uitschakelaar start - gevaar door bewegend inzetgereedschap.

4.4 Gevaar door herhalende bewegingen

• Bij het werkken met het persluchtgereedschap kuren onaangename gevoelens in handen, armen, schoulders, de halsstreek of andere lichaamsdelen optreden.
• Neemijdens het werkken met het persluchtgereedschap een gemakkelijke positie in, let op een goede steun en voorkom een stand die ontunjstig is of waar bij het moeilijk is het evenwicht te behouden. Bij langdurige werkzaamheden要去 bediener zich lichaamshouding af en toe veranderen, om onaangenaamheden en vermoeidheid te voorkomen.
• Indien bij een bediener symptomen zoals aanhoudende onpasselijkheid, klachten, kloppen, pijn, kriebels, doofheid, branden of stijfheid optreden, mogen deze waarschuwingsindicatoren nicht worden genedeerd. De bediener dient zich werkgever te informeren en een gekwalificeerde arts te raadplegen.

4.5 Gevaar door toebehoren

• Maak het persluchtgereedschap los van de luchtvoorziening, voordat inzetgereedschap of toebehoren worden bevestigd of verrangen.
• Gebruik alleen toebehoren die voor dit apparaat bestemd zich en voldoen aan de in deze gebruiks-aanwijzing genoemde eisen en kenmerken.
• Voorkomijdens en na gebruik direct contact met het inzetgereedschap, waar dat het heet of scherp kan zich.
• Controller voor gebruik het inzetgereedschap. Geen inzetgereedschap gebruiken dat gezallen kan zichn of waarvan onderdelen zichn afgeslagen, geschuedr of op andere wijze beschadigd.

4.6 Gevaar op de werkplek

• Het meeste letsel op de werkplek worden veroorzaakt door uitgliden, struikelen of vallen. Let op oppervlakken die door het gebruik van het persluchtgereedschap wellicht glad+zijn geworden en op het mogelijk gevaar van struikelen door de luchtslang.
• Ga in een onbekende omgeving voorzichtig te werk. Er kan spreke� van verborgen gevaar door stroomkabels of andere voedingsleidingen.
• Het persluchtgereedschap is nicht bestemd voor gebruik in een explosieve omgeving en Niet geiso-leerd gegen contact met elektrische stroom-bronnen.
• Controller (bijv. met behulp van een metaaldetector) of er op deplaats die bewerkt要去orden, geen stroom-, water- of gasleidingen aanwezig়n.

4.7 Gevaar door stof en dampen

• De stoffen en dampen die bij het gebruik van het persluchtgereedschap ontstaan hunnen schadelijkke gevolgen hebben voor de gezondheid (bijv. kanker, geboorteafwijkingen, astma en/of dermatitis); het is beslistoodzakelijk een risicoanalyse van deze bevaren te makeen en deze om te zetten in passende regelgeving.
• Ind e risicoanalyse mo et rekening word gehonden met het stof dat bij het gebruik van het persluchtgereedschap ontstaat en het reeds aanwezigefstofdat hierbijmightijk opstuift.
• Het persluchtgereedschap dient te worden bediend en onderhonden volgens de aanbevelingen in deze gebruiksaanwijzing, om het vrijkomen van stof en dampen tot een minimum te beperken.
• De afzuiglucht moet zo worden afgevoerd, dat in een stoffige omgeving zo min möglichst stof opstuift.
• Indien stof en dampen ontstaan, moeten alle inspanninger erop zich gericht deze te controeren op deplaats waar ze vrijkomen.
  -Alle inbouwelementen- en toebehoren van het persluchtgereedschap, die voor het opvangen, afzuiigen of onderdrukken van zwevend stof of dampen zich aangebracht, dienen volgens de aanwijzingen van de fabricant volgens voorschrift te worden geplaatst en onderhoven.
• Het verbruiksmaterialiaal en het inzetgereedschap moet volgens de aanbevelingen van deze gebruikshandleiding worden gekozen, onder

honden en verrangen om onnodige intensivering van de stof- en dampontwikkeling te voorkomen.

• Zorg ervoor dat vonden die ontstaan tijdens het gebruik geen gevaar veroorzaken. Bij het bewerken van materiaalen kuren explosieve of brandbare stoffen ontstaan. Er bestaat het risico van explosie of vuur.
• Gebruik beschemende ademhalingsvoorzie- ningen volgens de aanwijzingen van uw werk- gever of zoals vereist in de voorschriften voor de veiligheid op het werk en ter bescherming van uw gezondheid.
• Door het werkken met bepaalde materialen ontstaan emissies van stof en damp die leiden tot een potentieel explosieve omgeving.

4.8 Gevaar door geluid

• De invloed van hoge geluidsniveauaus kan bij onvoldoende gehoorbescherming leiden tot permanente gehoorschade, gehooorlies en andere problemen, zoals tinnitus (bellen, suizen, fluiten of zoemen in het oor).
• Het is beslistoodzakelijk een risicoanalyse van deze gevaren te makeen en deze om te zetten in passende regelgeving.
• Tot de passende regelgeving ter vermindering van het risico behoren maatregelen zoals het gebruik van isolatiemateriaal ter voorkoming van het geluid dat bij de werkstukken optreedt.
• Gebruiq gehoorbeschemende voorzieningen volgens de aanwijzingen van uw werkgever of zoals vereist in de voorschriften voor de veiligheid op het werk en ter bescherming van de gezondheid.
• Het persluchtgereedschap dient te worden bediend en onderhonden volgens de aanbevelingen in deze gebruiksaanwijzing, om een onnodige verhoging van het geluidsniveau te voorkomen.
• Het verbruiksmaterialiaal en het inzetgereedschap moet volgens de aanbevelingen van deze gebruikshandleiding worden gekozen, onderhonden en verrangen om een onnodige verhging van het geluidsniveau te voorkomen.
• De geintegreerde geluidsdemper mag nicht worden verwijderd en moet zich in een goede werktoestand bevinden.

4.9 Gevaar door trillingen

• De invloed van trillingen kan beschadiging van de zenuwen en storingen in de bloedcirculatie in handen en armenveroorzaken.
• Draag bij het werkken in een koude omgeving warme kleding en houd de handen warm en droog.
• Indien u merkt dat de huid van uw vingers of handen gevoelloos worden, jeukt, bijn doet of wit verkleurt, moet u stoppen met het persluchtgereedschap, uw werkgeber informeren en een arts raadplegen.
• Het perslichtgereedschap dient te worden bediend en onderhonden volgens de aanbevelingen in deze gebruiksaanwijzing om een onnodige versterking van de trillingen te voorkomen.
• Het verbruiksmaterialiaal en het inzetgereedschap moet volgens de aanbevelingen van deze gebruikshandleiding worden gekozen, onder

houden en verrangen om een onnodige versterking van de trillingen te voorkomen.

• Maak, om het gewicht van het persluchtgereed-schap te houden, zo möglichk gebruik van een standaard, een spanner of egalisatie-inrichting.
• Houd het persluchtgereedschap vast met een nicht al te vaste, maar zekere greed en neem de vereiste hand-reactiekrachten in acht, want het trillingsrisico worden normalaal gesproken groter bij een toenemende grijpkracht.
• Niet goed gemonteerd of beschadigd inzetgereedschap kan verhoogde trillingenveroorzaken.

4.10 Extra verilgheidsvoorschriften

• Perslucht kan leiden tot ernstig letsel.
• Wonneer het persluchtgereedschap Niet in gebruik is, is het algijd vereist om de luchttoevoer af te sluiten, de luchtslang drukloos te makeen en het persluchtgereedschap te scheiden van de persluchttoevoer, voordat toebehoren worden verrangen of reparatives worden uitgevoerd.
• Richt de luchtstroom nooit op uzelf of andere personen.
• Rondslaande slangen können tot ernstig letsel leiden. Controlleraarom aktijd of de slangen en het bevestigingsmaterial beschadigd of losgeraatk zijn.
• Gebruik geen snelsluitkoppelingen bij de gereed-schaptoevoer. Gebruik voor slangaansluitingen met schroefdraad alleen aansluitingen van gehard staal (of materiaal van vergelijkbare stootvastheid).
• Bij universele draaikoppelingen (klauwkoppelingen) dient u gebruik te makes van arreteer-pennen en Whipcheck-slangbeveiligingen om bescherming te bieden voor het geval dat een verbinding van de slang met het persluchtgereed-schap of tussen slangen defect raakt.
• Zorg ervoor dat de op het persluchtgereedschap aangegeven maximale druk Niet worden overschreten.
• Draag persluchtgereedschap nooit bij de slang.

4.11 Overige verilgheidsvoorschriften

• Neem de eventueel speciale werkbeschemings-of ongevalpreventievoorschriften voor de omgang met compressoren en persluchtgereedschap in acht.
• Zorg ervoor dat de in de Technische gegevens aangegeven maximaal toelaaatbare werkdruk nicht worden overschreten.
• Zorg dat u het gereedschap Niet overbelast - gebruik dit gereedschap alleen binnen het vermogensbereik dat in de Technische gegevens vermeld worden.
• Gebruik geen twijfelachtige smeermiddelen. Zorg voor voldoende ventilatie van de werkplek. Bij verhoogde uittreding: persluchtgereedschap controleren en eventuele latent repareren.
• Gebruik dit gereedschap nicht wanner u nicht geconcentreerd bent. Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het persluchtgereedschap. Gebruik geen gereedschap wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Even moment van onoplettendheid bij het gebruik van gereedschap kan tot ernstig letsel leiden.

NEDERLANDSnl

• Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot oncevallen leiden.
• Persluchtgereedschap voor kinderen beveiligden.
• Het gereedschap mag nicht in de open lucht of in een vochtige omgeving worden opgeborgen.
• Bescherm het persluchtgereedschap, met name de persluchtaansluiting en bedieningselementen, gegen stof en vuil.

De informatatie in deze handleiding is als volgt gekenmerkt:

Gevaar! Waarschuwing voor lichamelijk letsel of milieuschade.

Let op Waarschuwing voor materiaanse schade.

4.12 Symbolen op het persluchtgereedschap

Vóor inbedrijfstelling de gebruiksaanwijzing lezen.

Draag oogbescherming

Draag gehoorbescheming

5. Overzicht

Zie bladzijde 2.

1 A anslag

2 Klemschroef (voort het instellen van de aanslag)

3 Luchtuiitlaat (draaibaar)

4 Persluchtaansluiting met filter

5 Slangaansluiting

6 Zaagblad *

7 Klembouten (om het zaagblad te bevestigen)

8 Schakelaar (In-/Uitschakelen)

9 Inschakelblokkering

10 Inbussleutel

112-orenklem

• afhankelijk van de uitrusting/niet in de leveringsomvang

6. Bediening

6.1 Voor het eerste bedrijf

Persluchtaansluiting voorbereiden.

Gevaar! Gebruik geen snelsluitkoppelingen direct bij de persluchtaansluiting (4). Aansluitstukken voor snelsluitkoppelingenen nooit direct bij de persluchtaansluiting (4) inschroeven -uitsluitend de slangaansluiting (5) in het apparaat schroeven en hierop de persluchtslang aansluten. Tussen de persluchtaansluiting (4) en een snelsluitkoppeling moet de lengte van de persluchtslang minstens 20~cm bedragen. Een snelsluitkoppeling die te zicht bij het apparaat is aangebracht, kan falen en rondslaande slangen konnen ernstig letsel veroorzaken.

• Bijgevoegde slangaansluiting (5) op de perslucht-aansluiting (4) schroeven: Hierbij de perslucht-aansluiting met een steeksleutel borgen gegen

verdraaien en de slangaansluiting (5) met een tweeede steeksleutel vastschroeven. Zie pagina 2, afb. A.

• Bijgevoegde 2-orenklem op de aan te sluiten persluchtslang schuiven.
• Persluchtslang tot aan de aanslag op de slangaansluiting schuiven.
• 2-orenklem over de slangaansluiting schuiven en de beiden oren met een geschikte montagetang helemaal dichtknijpen (zie pagina 2, afb. B).

6.2 Zaagblad aanbrengen

Gebruik een zaagblad dat is afgestemd op het te zagen materiaal.

• Maak het persluchtgereedschap los van de luchtvoorziening.
• Beide klembouten (7) losdraaien.
• Zaagblad (6) inbrengen of cervangen.
• Beide klembouten (7) wee vastdraaien.
• Controller of het zaagblad goed vastzit.

6.3 Aanslag instellen

• Maak het persluchtgereedschap los van de luchtvoorziening.
• Klembout (2) losdraaien.
  -Aanslag (1) instellen door deze maar de gewenste zaagdiepte te verschuiven.
• Klembout (2) weever vastdraaien.

6.4 Persluchtgereedschap gebruiken

Gebruik alkijd persluchslangen met een binnendiameter van minstens 10mm en een maximale lenghte van 10m om het volledige vermogen van uw persluchtgereedschap te benutten. Een te geringebinnendiameter of een te lange persluchslang kan het vermogen aanmerkelijk verminderen.

Let op De persluchtleiding mag geen condenswater bevatten.

Let op Dit gereedschap dient van voldoende pneumatische olie voorzien te worden om

lang gebruisklaar te blijven. Dit kan als volgt geleuren:

• Geoliede perslucht gebruiken door aanbouw van een olievernevelaar.
  Zonder olievernevelaar: Dagelijks met de hand via de persluchtaansluiting olien. Ca. 3-5 druppels pneumatische olie bij 15 minutes continugebruik.

Is het gereedschap meerdere dagen buiten gebruik geweest, de persluchtaansluiting handmatig vullen met ca. 5 druppels pneumatische olie.

Let op Het gereedschap slechts kort onbelast latent lopen.

1. Geschikt zaagblad (6) aanbrengen (zie hoofdstuk 6.2).
2. Aanslag (1) instellen (zie hoofdstuk 6.3).
3. Werkdruk instellen (gemeten bij de luchtinlaat bij ingeschakeld persluchtgereedschap). Maxi-maal toelaatbare werkdruk zie hoofdstuk „Technische gegevens".

4. Persluchtgereedschap op de persluchtvoorzie-ning aansluiten.

5. Druk de machine met de aanslag (1).altijd stevig gegen het werkstuk aan.Schakel de machineeerst in en breng het zaagblad (6) pas daarna in contact met het werkstuk.

6. Inschakelen: inschakelblokkering (9) in de richting van de pij schuiven (zie afb., paging 2) en schakelaar (8) indrukken.

Uitschakelen: schakelaar (8) loslaten.

Tips voor het werk:

Zet de zaag haaks op het werkstuk en zaag onder een lichte druk.

Let op Indien bij het zagen een te sterke druk op het zaagblad worden uitgeoefend, kan dit oververhit raken en breken. Bij een te lichte druk is het zaagvermogen te gering en raakt het zaagblad eveneens oververhit.

Klemt het zaagbladijdens het zagen: Schakelaar (8) direct loslaten. Oorzaak van het klemmen verhopen. Pas verdier zagen wanner het zaagblad wee geheel vrij is.

Gevaar! Raak na het werk Niet direct het zaagblad aan, waar dit bijzonder heet kan zichen en verbranding van de huid kan veroorzaken.
Gevaar! Zorg ervoor dat u met een bewegend zaagblad Niet gegen voorwerpen of de grond aankomt (terugslaggevaar, breuk van het zaagblad!)

7. Service en onderhoud

Gevaar! Alvorens u met werkzaamheden aan het gereedschap begint, persluchtaansluiting losmaken.

! Gevaar! Andere dan de in dit hoofdstuk beschreiben onderhouds- of reparatiewerkzaamheden mogen uitsluitend door geschoold personeel worden uitgevoerd.

• Verzeker u door regelmatig onderhoud van de veiligkeit van het persluchtgereedschap.
• Schroefverbindingen op goede zitting controleren resp. aantrekken.
• Filter in de persluchtaansluiting tenminste wekelijks reinigen.
• Aanbevolen worden om bij het persluchtgereed-schap een drukregelaar met waterafscheider en een smeerbus voor te schaken.
• Bij verhoogde olie- of luchtuittreding het persluchtgereedschap controleren en eventueel lately repareren. (Zie hoofdstuk 9.)
• Controleer regelmatig en na elk gebruik het toerental en voer een eenvoudige controleuit op het trillingsniveau.
• Vermijd het contact met gevaarlijke substanties die zich op het werkstuk hebben afgezet. Draag een geschikte personeelijke veiligheidsuitrusting en verwijder voor het onderhoud gevaarlijke substanties door passende maatregelen.

8. Toebehoren

Gebruik uitsluitend originele Metabo toebehoren.

Gebruik alleen toebehoren die voor dit persluchtgeredschap bestemd zijn en voldoen aan de in deze

gebruiksaanwijzing genoemde eisen en kenmerken.

Completet toebehorenprogramma, zie www.metabo.com of de catalogus.

9. Reparatie

Gevaar! Reparaties aan persluchtgereed-schap mogen alleen door geschoold personeel en met originele Metabo-onderdelen wordenuitgevoerd!

Neem voor persluchtgereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten kurz u downloaden via www.metabo.com.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en voor de recycling van afgedankt persluchtgereedschap, verpakkingen en toebehoren. Personen en leefmilieu mogen Niet in gevaar worden gebracht.

Toelichting bij de gegevens van pagina 3.

Wijzigingen en technische verbeteringen voorbe-houden.

$$ \begin{array}{l} V _ {1} = \text {l u c h t v e r b r u i k} \ p _ {\max } = \text {m a x i m a l} \ n _ {0} ^ {\text {m a n}} = \text {s l a g f r e q u e n t i e b i j n u l l a s t} \ \begin{array}{r l r} \text {I} & = & \text {s} \ & \text {I} & \text {a} \ & \text {g} & \text {I} \ & \text {e} & \text {n} \end{array} \ T _ {\text {s t e e l}} = \max \text {s n i j k r a c h t v o o r s t a a l} \ T _ {\text {a l u}} = \max \text {s n i j k r a c h t v o o r a l u m i n i u m} \ d _ {i} = \text {s l a n g d i a m e t e r (b i n n e n)} \ C = a n s l u i t d r a a d \ A = a f m e t i n g e \ \end{array} $$

$$ m = \begin{array}{c c c c c c c c} & g & e & w & i & c & h & t \end{array} $$

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijkne norm).

A Emissiewaarden

Deze waarden makeen een beordeling van de emissie van het gereedschap en een vergelijkking van de verschillende gereedschappen möglichk. Afhankelijk van het gebruik, de toestand van het gereedschap of het inzetgereedschap kan de daadwerkelijkke belasting hoger of lager uittvallen. Houd bij de beordeling rekening met pauzes en fases met een lagere belasting. Bepaal op basis van de betreffende aangepaste taxatiewaarden welke maatregelen ter bescherming van de gebruiker dienen te worden genomen, bijv. organisatorische maatregelen.

Trilling (gewogen effectieve waarde van de versnelling; EN 28927):

$$ \begin{array}{l} a _ {h} = \text {t r i l l i n g s e m i s s i e w a r d e} \ K _ {h} = \text {m e e t o n z e k e r h e i d (t r i l l i n g)} \ \text {G e l u i d s n i v e a} (E N I S O 1 5 7 4 4): \ \end{array} $$

NEDERLANDSnl

LpA =geluidsdrukniveau
LWA =geluidsvermogensniveauau
K_DA K_WA = meetonzekerheid

Draag gehoorbescherming!

Manual original
