NÁVOD K OBSLUZE DKS 10 Set METABO

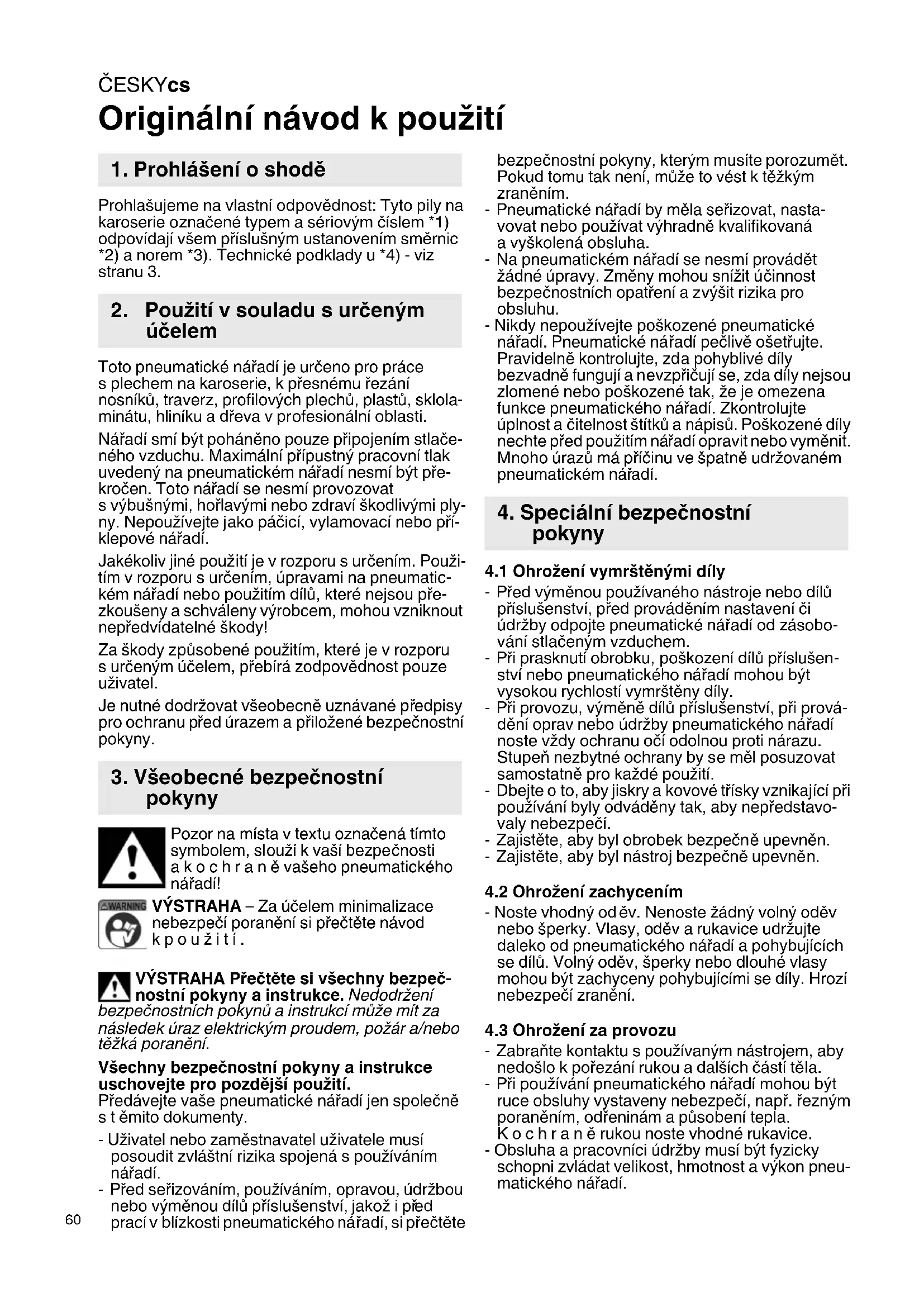

Originální návod k použití Prohlašujeme na vlastní odpovědnost: Tyto pily na karoserie označené typem a sériovým číslem *1) odpovídají všem příslušným ustanovením směrnic *2) a norem *3). Technické podklady u *4) - viz stranu 3. Toto pneumatické nářadí je určeno pro práce s plechem na karoserie, k přesnému řezání nosníků, traverz, profilových plechů, plastů, sklola- minátu, hliníku a dřeva v profesionální oblasti. Nářadí smí být poháněno pouze připojením stlače- ného vzduchu. Maximální přípustný pracovní tlak uvedený na pneumatickém nářadí nesmí být pře- kročen. Toto nářadí se nesmí provozovat s výbušnými, hořlavými nebo zdraví škodlivými ply- ny. Nepoužívejte jako páčicí, vylamovací nebo pří- klepové nářadí. Jakékoliv jiné použití je v rozporu s určením. Použi- tím v rozporu s určením, úpravami na pneumatic- kém nářadí nebo použitím dílů, které nejsou pře- zkoušeny a schváleny výrobcem, mohou vzniknout nepředvídatelné škody! Za škody způsobené použitím, které je v rozporu surčeným účelem, přebírá zodpovědnost pouze uživatel. Je nutné dodržovat všeobecně uznávané př edpisy pro ochranu před úrazem a přiložené bezpečnostní pokyny. Pozor na místa v textu označená tímto symbolem, slouží k vaší bezpečnosti akochraně vašeho pneumatického nářadí! VÝSTRAHA – Za účelem minimalizace nebezpečí poranění si přečtěte návod kpoužití. VÝSTRAHA Přečtěte si všechny bezpeč- nostní pokyny a instrukce. Nedodržení bezpečnostních pokynů ainstrukcí může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechny bezpečnostní pokyny a instrukce uschovejte pro pozdější použití. Předávejte vaše pneumatické nářadí jen společně stěmito dokumenty. - Uživatel nebo zaměstnavatel uživatele musí posoudit zvláštní rizika spojená s používáním nářadí. -Před seřizováním, používáním, opravou, údržbou nebo výměnou dílů příslušenství, jakož i př

prací v blízkosti pneumatického nářadí, si přečtěte bezpečnostní pokyny, kterým musíte porozumět. Pokud tomu tak není, může to vést k těžkým zraněním. -Pneumatické nářadí by měla seřizovat, nasta- vovat nebo používat výhradně kvalifikovaná a vyškolená obsluha. - Na pneumatickém nářadí se nesmí provádět žádné úpravy. Změny mohou snížit účinnost bezpečnostních opatření a zvýšit rizika pro obsluhu. - Nikdy nepoužívejte poškozené pneumatické nářadí. Pneumatické nářadí pečlivě ošetřujte. Pravidelně kontrolujte, zda pohyblivé díly bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce pneumatického nářadí. Zkontrolujte úplnost a čitelnost štítků anápisů. Poškozené díly nechte před použitím nářadí opravit nebo vyměnit. Mnoho úrazů má příčinu ve špatně udržovaném pneumatickém nář adí.

4.1 Ohrožení vymrštěnými díly

-Před výměnou používaného nástroje nebo dílů příslušenství, před prováděním nastavení či údržby odpojte pneumatické nářadí od zásobo- vání stlačeným vzduchem. -Při prasknutí obrobku, poškození dílů příslušen- ství nebo pneumatického nářadí mohou být vysokou rychlostí vymrštěny díly. -Při provozu, výměně dílů příslušenství, při prová- dění oprav nebo údržby pneumatického nářadí noste vždy ochranu očí odolnou proti nárazu. Stupeň nezbytné ochrany by se měl posuzovat samostatně pro každé použití. - Dbejte o to, aby jiskry a kovové třísky vznikající při používání byly odváděny tak, aby nepředstavo- valy nebezpečí. -Zajistěte, aby byl obrobek bezpečně upevněn. -Zajistěte, aby byl nástroj bezpečně upevněn.

4.2 Ohrožení zachycením

- Noste vhodný od ěv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pneumatického nářadí a pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. Hrozí nebezpečí zranění.

4.3 Ohrožení za provozu

-Zabraňte kontaktu s používaným nástrojem, aby nedošlo k pořezání rukou a dalších částí těla. -Při používání pneumatického nářadí mohou být ruce obsluhy vystaveny nebezpečí, např. řezným poraněním, odřeninám a působení tepla. Kochraně rukou noste vhodné rukavice. - Obsluha a pracovníci údržby musí být fyzicky schopni zvládat velikost, hmotnost a výkon pneu- matického nářadí.

1. Prohlášení o shodě

3. Všeobecné bezpečnostní

4. Speciální bezpečnostní

-Držte správně pneumatické nářadí: Buďte připra- veni reagovat na obvyklé nebo náhlé pohyby – mějte připravené obě ruce. -Zajistěte si bezpečný postoj a vždy udržujte rovnováhu. -Zabraňte zraněním pořezáním nebo uříznutím: Nástroje se dotýkejte až v okamžiku, kdy je přívod stlačeného vzduchu odpojen od pneumatického nářadí. Používejte osobní ochranné pomůcky jako rukavice, oděv a přilbu. - Nekontrolované pohyby nářadí mohou způsobit zranění. Nářadí s dorazem (1) vždy pevně přitlačte k obrobku. - Řezání s tímto nářadím vytváří ostré řezné hrany. Používejte ochranné rukavice. Odstraňte z řezných hran otřep. -Zabraňte neúmyslnému uvedení nářadí do provozu. Při přerušení zásobování stlačeným vzduchem vypněte pneumatické nářadí vypí- načem. - Používejte pouze maziva doporučená výrobcem. - Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek, jako jsou ochranné rukavice, ochranný oděv, maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu, podle druhu nasazení nářadí snižuje riziko poranění a doporučuje se. - Nezapomínejte, že se nářadí při stisknutí vypínače spustí - ohrožení pohybujícím se nástrojem.

4.4 Ohrožení opakovanými pohyby

-Při práci s pneumatickým nářadím můžete vnímat nepříjemné pocity v rukou, pažích, ramenech, v oblasti krku nebo v jiných částech těla. - Pro práci s pneumatickým nářadím zaujměte pohodlný postoj, dbejte na dobrou stabilitu a vyvarujte se nevhodných pozic při držení těla a takových pozic, u kterých je obtížené udržovat rovnováhu. Pracovník obsluhy by měl během prací, které trvají dlouho dobu, měnit držení těla, což může pomoci zabránit únavě anepříjemným pocitům. - Pokud se u pracovníka obsluhy objeví symptomy jako trvalá nevolnost, obtíže, bušení srdce, bolest, mravenčení, hluchota, pálení nebo ztuhlost, neměl by tyto varující signály ignorovat. Měl by tuto skutečnost sdělit zaměstnavateli a konzultovat s odborným lékař em.

4.5 Ohrožení díly příslušenství

-Před upevňováním nebo výměnou používaného nástroje nebo dílu příslušenství odpojte pneuma- tické nářadí od zásobování stlačeným vzduchem. - Používejte pouze příslušenství určené pro toto nářadí, které splňuje požadavky a parametry uvedené v tomto návodu k obsluze. -Během používání a po něm se vyvarujte přímého kontaktu s používaným nástrojem, protože může být horký nebo mít ostré hrany. -Před použitím zkontrolujte nástroj. Nepoužívejte nástroje, které spadly na zem nebo jejichž části jsou uražené, prasklé nebo jinak poškozené.

4.6 Ohrožení na pracovišti

- Uklouznutí, zakopnutí nebo pád jsou hlavní příčiny zranění na pracovišti. Všímejte si povrchů, které mohou být používáním pneumatického nářadí kluzké, nezapomeňte, že můžete zakopnout o vzduchovou hadici. - V neznámém prostředí postupujte opatrně. Mohou zde hrozit skrytá nebezpečí poranění elek- trickým kabelem nebo jinými zásobovacími vede- ními. - Pneumatické nářadí není určeno pro použití ve výbušných atmosférách a není izolované proti kontaktu se zdroji elektrické energie. - Zkontrolujte, zda se na místě, kde chcete vrtat nebo šroubovat, nenachází žádné elektrické, vodovodní nebo plynové vedení (např. pomocí detektoru kovů).

4.7 Ohrožení prachem a párami

- Prach a páry vznikající p ři používání pneumatic- kého nářadí mohou poškodit zdraví (např. rako- vina, vrozené vady, astma a/nebo dermatitida); je nezbytné provést posouzení rizika s ohledem na tato ohrožení a realizovat vhodná opatření. - Posouzení rizika by mělo zahrnovat prach vznika- jící při používání pneumatického nářadí apřípadný prach v prostředí zvířený používání tohoto nářadí. - Pneumatické nářadí se musí provozovat a jeho údržba provádět podle doporučení uvedených v tomto návodu, aby se uvolňování prachu a par snížilo na minimální možnou úroveň. - Odpadní vzduch se musí odvádět tak, aby se zvíření prachu v prašném prostředí snížilo na mini- mální možnou úroveň. - Vznikají-li prach nebo páry, je hlavním úkolem jejich uvolňování v místě kontrolovat. - Namontované díly nebo díly příslušenství pneu- matického nářadí určené k zachycení, odsávání nebo potlačení vzniku polétavého prachu nebo par by se měly řádně používat a udržovat podle pokynů výrobce. -Spotřební materiál a používaný nástroj je třeba volit, udržovat a měnit podle doporučení tohoto návodu. Tím zabráníte zvýšenému vytváření prachu a par. - Dbejte o to, aby jiskry vznikající při používání nepř edstavovaly nebezpečí. Při obrábění někte- rých materiálů může vznikat výbušný nebo hořlavý prach. Hrozí nebezpečí výbuchu nebo požáru. - Používejte ochranné pracovní pomůcky k ochraně dýchacích cest podle pokynů zaměstnavatele nebo tak, jak to vyžadují předpisy ochrany zdraví. -Práce surčitými materiály vedou k emisím prachu a páry, které mohou vytvářet prostředí s nebezpečím výbuchu.

-Vysoká hlučnost může při nedostatečné ochraně sluchu způsobit trvalá poškození sluchu, ztrátu sluchu a jiné problémy, jako tinnitus (zvonění, hučení, pískání nebo bzučení v uchu). - Je nezbytné provést posouzení rizika s ohledem na tato ohrožení a realizovat vhodná opatření.ČESKYcs

- Mezi vhodná opatření ke snížení rizika patří použí- vání izolace, jež zabraňuje vzniku zvonivého hluku uobrobků. - Používejte ochranné pracovní pomůcky k ochranu sluchu podle pokynů zaměstnavatele a tak, jak to vyžadují předpisy ochrany zdraví. - Pneumatické nářadí používejte a jeho údržbu provádějte podle doporučení uvedených v tomto návodu. Tím zabráníte zbytečnému zvýšení hluč- nosti. -Spotřební materiál a používaný nástroj je třeba volit, udržovat a měnit podle doporučení tohoto návodu. Tím zabráníte zbytečnému zvýšení hluč- nosti. - Integrovaný tlumič hluku se nesmí demontovat amusí být vdobrém stavu.

4.9 Ohrožení vibracemi

-Působení vibrací může způsobit poškození nervů a poruchy krevního oběhu v rukách a pažích. -Při práci v chladném prostředí noste teplé oble- čení, vaše ruce musí být teplé a suché. - Pokud zjistíte, že pokožka na prstech nebo rukách znecitlivěla, brní, bolí nebo zbledla, přestaňte spneumatickým nářadím pracovat, informujte svého zaměstnavatele a konzultujte s lékařem. - Pneumatické nářadí používejte a jeho údržbu provádějte podle doporučení uvedených v tomto návodu. Tím zabráníte zbyte čnému zesílení vibrací. -Spotřební materiál a používaný nástroj je třeba volit, udržovat a měnit podle doporučení tohoto návodu. Tím zabráníte zbytečnému zesílení vibrací. - K držení hmotnosti pneumatického nářadí vždy používejte, je-li to možné, stojan, držák nebo vyrovnávací zařízení. -Nedržte nářadí příliš pevně, ale jistě. Přitom musí zůstat zachovány potřebné reakční síly ruky, neboť riziko vibrací zpravidla roste se zvyšující se silou vynaloženou na držení nářadí. -Nedostatečně namontovaný nebo poškozený používaný nástroj může vést ke zvýšeným vibracím.

4.10 Dodatečné bezpečností pokyny

-Stlačený vzduch může způsobit vážná zranění. -Pokud pneumatické nářadí nepoužíváte, před výměnou dílů příslušenství nebo při provádění oprav vždy uzavřete přívod vzduchu, odtlakujte vzduchovou hadici a odpojte pneumatické nářadí od přívodu stla čeného vzduchu. - Proud vzduchu nikdy nesměřujte na sebe nebo jiné osoby. -Uvolněné hadice šlehající okolo mohou způsobit vážná zranění. Vždy proto zkontrolujte, zda nejsou hadice a jejich upevňovací prvky poško- zené a zda se neuvolnily. -Upřípojky nástroje nepoužívejte rychlospojky. Jako hadicové přípojky se závitem používejte pouze přípojky z kalené oceli (nebo z materiálu s podobnou odolností proti nárazům). - Používají-li se univerzální otočné spojky (zubové spojky), musí se nasadit aretační kolíky a doporučuje se používat hadicové spojky Whipcheck, abyste zajistili ochranu v případě selhání propojení hadice s pneumatickým nářadím nebo vzájemného propojení hadic. -Zajistěte, aby nebyl překročen max. tlak uvedený na pneumatickém nářadí. - Nikdy nenoste pneumatické nářadí za hadici.

4.11 Další bezpečnostní pokyny

- Dodržujte speciální předpisy bezpečnosti práce aprevence úrazů při zacházení s kompresory a pneumatickým nářadím. -Zajistěte, aby nebyl překročen maximální přípustný pracovní tlak uvedený v Technických údajích. -Nepřetěžujte toto nářadí – používejte jej pouze v rozsahu výkonu, který je uveden v Technických údajích. - Používejte nezávadná maziva. Zajistěte dosta-

čné větrání pracoviště. Při zvýšeném úběru: nechte pneumatické nářadí zkontrolovat a příp. opravit. - Nepoužívejte tento nástroj, když nejste soustře- děni. Buďte pozorní, dávejte pozor na to, co děláte a přistupujte kpráci spneumatickým nářadím rozumně. Nářadí nepoužívejte, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití nářadí může vést k vážným poraněním. - Udržujte své pracovní místo čisté a dobře osvět- lené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. -Zajistěte pneumatické nářadí před dětmi. - Neuchovávejte nářadí nechráněné venku nebo ve vlhkém prostředí. -Chraňte pneumatické nářadí, především přípojku stlačeného vzduchu a ovládací prvky, před prachem a nečistotou. Informace v tomto návodu k obsluze jsou označe- ny následovně: Nebezpečí! Varování před nebezpečím úra- zu nebo poškození životního prostředí. Pozor Varování před věcnými škodami.

4.12 Symboly na pneumatickém nářadí

Před zprovozněním si přečtěte návod kobsluze. Noste ochranu očí Noste ochranu sluchu Viz strana 2. 1Doraz 2 Upínací šroub (pro nastavení dorazu) 3 Výstup vzduchu (otočný) 4Přípojka stlačeného vzduchu s filtrem 5Hadicová přípojka 6Pilový kotouč *

7 Upínací šrouby (pro upevnění pilového kotouče) 8Spínač (vypínač) 9 Pojistka proti zapnutí 10 Šestihranný klíč 11 Spona se 2 oušky

• v závislosti na vybavení / není součástí dodávky

6.1 Před prvním uvedením do provozu

Připravte přípojku stlačeného vzduchu. Nebezpečí! Přímo u přípojky stlačeného vzduchu (4) nepoužívejte rychlospojky. Fitinky na rychlospojky nikdy nešroubujte přímo na přípojku stlačeného vzduchu (4) – postupujte výhradně tak, že nejdřív přišroubujete hadicovou přípojku (5) na nářadí, a teprve potom připojíte tlakovou vzduchovou hadici. Délka tlakové vzdu- chové hadice mezi přípojkou stlačeného vzduchu (4) a rychlospojkou musí být alespoň 20 cm. Rych- lospojka upevněná příliš blízko nářadí může selhat a zmítající se a kolem dokola bijící tlakové hadice by mohly způsobit vážné úrazy. - Našroubujte přiloženou hadicovou přípojku (5) na přípojku stlačeného vzduchu (4): Přitom zajistěte přípojku stlačeného vzduchu proti otá čení stra- novým klíčem a našroubujte hadicovou přípojku (5) druhým stranovým klíčem. Viz strana 2, obr. A. -Přiloženou sponu se 2 oušky nasuňte na připojo- vanou hadici na stlačený vzduch. -Nasuňte hadici na stlačený vzduch až po doraz na hadicovou přípojku. -Nasuňte sponu se 2 oušky k hadicové přípojce a vhodnými montážními kleštěmi obě ouška zcela sevřete (viz strana 2, obr. B).

6.2 Montáž pilového kotouče

Používejte pilový kotouč určený pro řezaný mate- riál. - Odpojte pneumatické nářadí od zásobování stla- čeným vzduchem. - Povolte oba upínací šrouby (7). -Nasaďte nebo vyměňte pilový kotouč (6). - Oba upínací šrouby (7) opět utáhněte. - Zkontrolujte pevné usazení pilového kotouče.

6.3 Nastavení dorazu

- Odpojte pneumatické nářadí od zásobování stla- čeným vzduchem. - Povolte upínací šroub (2). - Posunutím nastavte doraz (1) na požadovanou hloubku řezu. - Upínací šroub (2) opět utáhněte.

6.4 Používání pneumatického nářadí

Chcete-li dosáhnout max. výkonu pneumatického nářadí, používejte vždy pneumatické hadice svnitřním prům ěrem minimálně 10 mm a maximální délkou 10 m. Příliš malý vnitřní průměr nebo příliš dlouhá pneumatická hadice mohou výrazně snížit výkon. Pozor Vedení stlačeného vzduchu nesmí ob- sahovat kondenzovanou vodu. Pozor Scílem, aby zůstalo toto nářadí dlouho provozuschopné, musí být zásobováno do- statečným množstvím pneumatického oleje. To se může provádět následovně: –Používejte stlačený vzduch obohacený olejovou mlhou, k tomu namontujte mlhovou maznici. – Bez mlhové maznice: Mažte ručně olejem každý den přes přípojku stlačeného vzduchu. Cca 3-5 kapek pneumatického oleje na každých 15 minut při trvalém provozu. Pokud bylo nářadí několik dnů mimo provoz, ručně aplikujte 5 kapek pneumatického oleje do přípojky stlačeného vzduchu. Pozor Nářadí smí běžet naprázdno jen krátko- době.

3. Nastavte pracovní tlak (měřeno na přívodu

vzduchu př i zapnutém pneumatickém nářadí). Maximální přípustný pracovní tlak viz kapitola „Technické údaje“.

4. Připojte pneumatické nářadí k zásobování stla-

5. Nářadí s dorazem (1) vždy pevně přitlačte

kobrobku. Zapněte nářadí a teprve potom veď- te pilový kotouč (6) proti obrobku.

6. Zapnutí: Posuňte pojistku proti zapnutí (9) ve

směru šipky (viz obr., strana 2) a stiskněte spí- nač (8). Vypnutí: Uvolněte spínač (8). Pracovní pokyny: Pilu nasaďte kolmo k obrobku a řezejte pod lehkým tlakem. Pozor Působí-li na pilový kotouč při řezání příliš silný tlak, může se přehřát a prasknout. Při příliš nízkém tlaku je řezný výkon malý a rovněž dochází k přehřátí pilového kotouče. Při vzpříčení pilového kotouče při řezání: Ihned uvolněte spínač (8). Odstraňte příčinu vzpříčení. V řezání pokračujte po úplném uvolnění pilového kotouče. Nebezpečí! Nedotýkejte se pilového kotouče ihned po práci, protože může být velmi horký azpůsobit popálení kůže. Nebezpečí! S pohybujícím se pilovým kotoučem se nedotýkejte př edmětů nebo podlahy (nebezpečí zpětného rázu, prasknutí pilo- vého kotouče!)

Nebezpečí! Před prováděním všech prací na nářadí odpojte přípojku stlačeného vzduchu. Nebezpečí! Údržbu a opravy, které nároč- ností překračují úkony popsané v této kapito- le, smí provádět jen odborníci.

7. Údržba a ošetřováníČESKYcs

-Pravidelnou údržbou zajistěte bezpečnost aspolehlivost pneumatického nářadí. - Zkontrolujte dotažení šroubových spojů avpřípadě potřeby je dotáhněte. - Minimálně týdně čistěte filtr v přípojce stlačeného vzduchu. -Doporučujeme zapojit před pneumatické nářadí redukční ventil s odlučovačem vody a mlhovou maznicí. -Při zvýšeném úniku oleje a vzduchu nechte pneu- matické nářadí zkontrolovat a příp. opravit (viz kapitola 9.) -Pravidelně a po každém použití zkontrolujte otáčky a proveďte jednoduchou kontrolu hladiny vibrací. - Vyvarujte se kontaktu s nebezpečnými látkami usazenými na nářadí. Noste vhodné osobní ochranné pomůcky a vhodnými opatřeními odstraňte nebezpečné látky před prováděním údržby.

Používejte pouze originální příslušenství Metabo. Používejte pouze příslušenství určené pro toto pneumatické nářadí, které splňuje požadavky a parametry uvedené v tomto návodu k obsluze. Kompletní nabídku příslušenství najdete na www.metabo.com nebo v katalogu. Nebezpečí! Opravy pneumatického nářadí smí provádět pouze odborníci s použitím origi- nálních náhradních dílů Metabo! Spneumatickým nářadím Metabo vyžadujícím opravu se prosím obraťte na vaše zastoupení Metabo. Adresy viz www.metabo.com. Seznamy náhradních dílů se můžete stáhnout na adrese www.metabo.com. Řiďte se národními předpisy k ekologické likvidaci a recyklaci vysloužilého pneumatického nářadí, obalů apříslušenství. Nesmí být ohroženy osoby aživotní prostředí. Vysvětlivky k údajům na straně 3. Změny na základě technického pokroku vyhrazeny.

max. = maximální přípustný pracovní tlak

=počet zdvihů při volnoběhu l=délka zdvihu

steel =max. síla řezu pro ocel

alu =max. síla řezu pro hliník

=průměr hadice (vnitřní) C=připojovací závit A=rozměry: délka x šířka x výška m=hmotnost U uvedených technických údajů je nutno počítat s odpovídajícími tolerancemi (dle příslušných platných norem). Emisní hodnoty Tyto hodnoty umožňují odhadnout emise nářadí a porovnat různá nářadí. V závislosti na podmínkách použití, stavu nářadí nebo použitých nástrojích může být skutečné zatížení vyšší nebo nižší. Při odhadování zohledněte přestávky v práci a fáze nižšího zatížení. Na základě náležitě přizpů- sobených odhadnutých hodnot stanovte ochranná opatření pro uživatele, např. organizační opatření. Vibrace (vážená efekt. hodnota zrychlení; EN 28927):

=emisní hodnota vibrací

=nejistota měření (vibrace) Hladina akustického tlaku (EN ISO 15744)

= nejistota měření Noste ochranu sluchu!

10. Ochrana životního prostředí

11. Technické údajeMetabowerke GmbH
