GEBRUIKSAANWIJZING TPF 7000 S METABO

NEDERLANDS – Lees deze gebruiksaanwijzing vóór de in- gebruikneming geheel door. Neem daarbij vooral de veiligheidsinstructies in acht. – Deze gebruiksaanwijzing richt zich aan personen met technische grondkennis in het werken met toestellen zoals het hier beschreven toestel. Als u geen ervaring met zulke toestellen heeft, dient u eerst de hulp van ervaren personen op te eisen. – Als u bij het uitpakken van het apparaat transportschade vaststelt, dan moet u daar onmiddellijk uw leverancier van op de hoogte stellen. In dat geval mag u het apparaat niet in gebruik nemen! – De verpakking moet, conform de lokale wetgeving inzake de bescherming van het milieu, met een bevoegde ophaaldienst meegegeven worden. – Bewaar alle bij het apparaat geleverde docu- menten, zodat u zich indien nodig kunt infor- meren. Bewaar het koopbewijs voor eventue- le garantiegevallen op. – Als u het toestel uitleent of verkoopt, geef dan alle meegeleverde documenten mee. – Voor beschadigingen die ontstaan omdat deze gebruiksaanwijzing niet werd opge- volgd, aanvaardt de fabrikant geen aan- sprakelijkheid. De informaties in deze gebruiksaanwijzing zijn als volgt gekenmerkt: AGevaar! Waarschuwing voor lichamelijk letsel of mi- lieuschade. BGevaar voor elektrische schok! Waarschuwing voor lichamelijke letsels door elektrische schok.

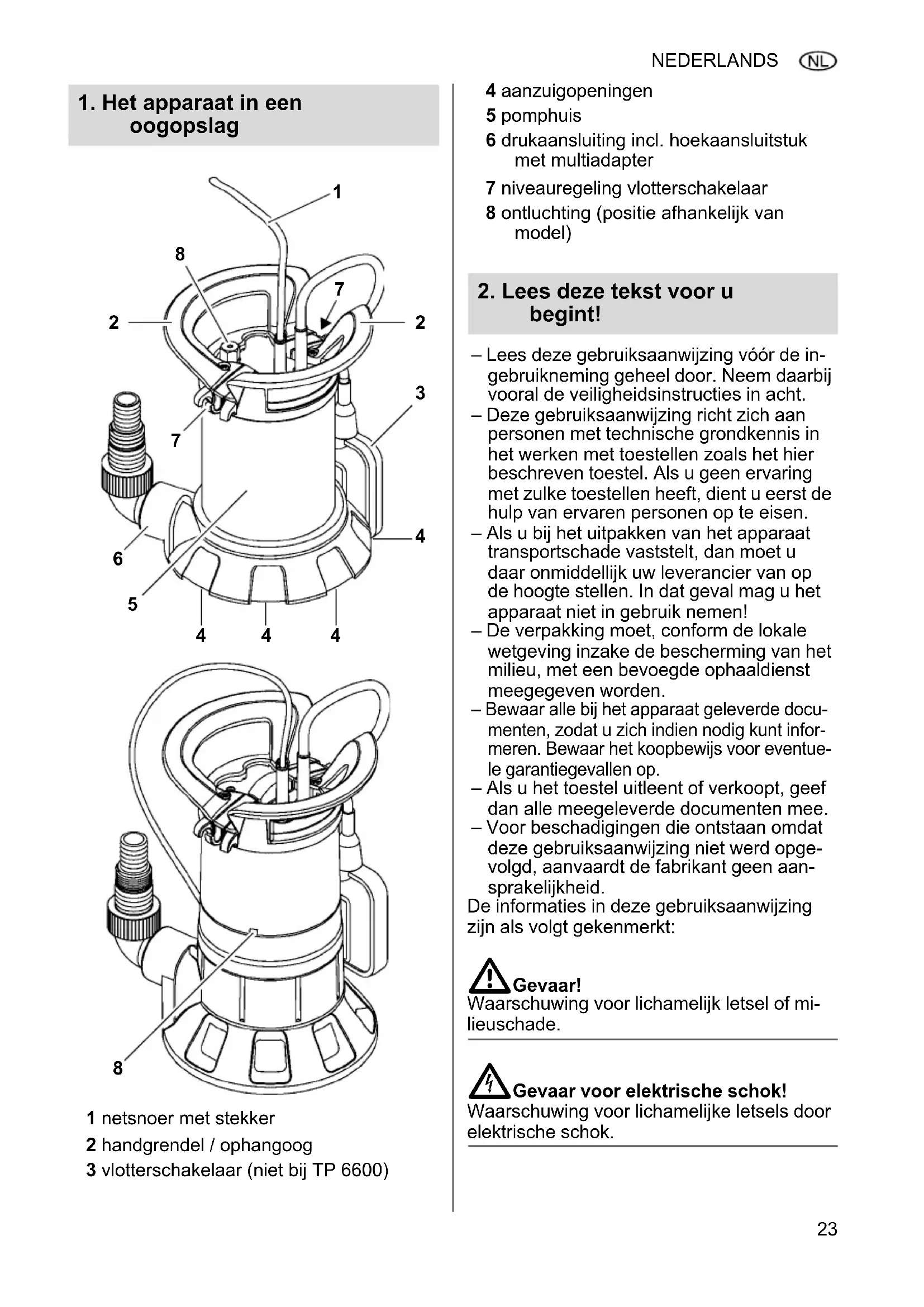

1. Het apparaat in een

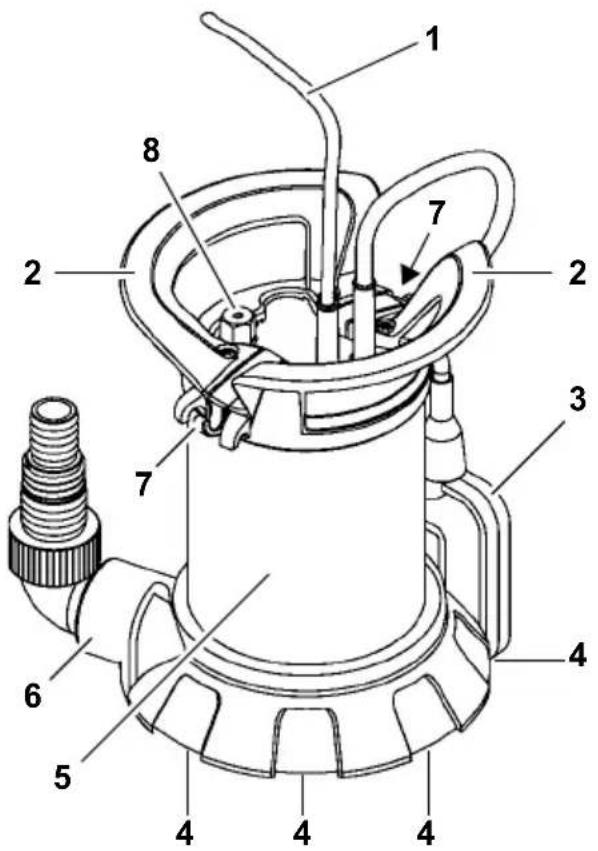

oogopslag 1 netsnoer met stekker 2 handgrendel / ophangoog 3 vlotterschakelaar (niet bij TP 6600)

4 aanzuigopeningen 5 pomphuis 6 drukaansluiting incl. hoekaansluitstuk met multiadapter 7 niveauregeling vlotterschakelaar 8 ontluchting (positie afhankelijk van model)

2. Lees deze tekst voor u

begint! I_0007nl4A.fm 13.7.10 Handleiding24 NEDERLANDS A Let op! Waarschuwing voor materiële schade. 3Aanwijzing: Aanvullende informatie. – Cijfers op afbeeldingen (1, 2, 3, ...) – kentekenen afzonderlijke delen; – zijn doorlopend genummerd; – refereren naar de passende getallen in de haakjes (1), (2), (3) ... in de naburi- ge tekst. – Handelingen, waarbij op de volgorde moet worden gelet, zijn genummerd. – Handelingen met willekeurige volgorde zijn met een punt gekenmerkt. – Lijsten zijn met een streep gekenmerkt.

3.1 Voorgeschreven gebruik van

het systeem Het apparaat is uitsluitend bestemd voor pri- végebruik in huis- en tuinomgeving. Toegelaten pompvloeistof Zuiver-water-dompelpompen: zuiver water Afvalwater-dompelpompen: zuiver of afvalwater – Het aandeel aan zwevende deeltjes in het afvalwater mag niet meer dan 5% bedra- gen. – Het aandeel aan vaste stoffen in het afval- water mag de bij de technische gegevens aangegeven korrelgrootte niet overschrij- ven. Elke andere vorm van gebruik geldt als niet doelmatig en is niet toegelaten. Typische toepassingsgebieden – Uitpompen van tanks, waterbekkens, zwembaden, zinkputten of overstroomde ruimten. – Besproeien van tuinen en gazons. Verboden gebruik Het apparaat is niet voor – het pompen van vloeistoffen met een tem- peratuur > 35 °C. – drinkwatertoevoer of het pmpen van le- vensmiddelen. – het pompen van zout water. – het pompen van explosieve, ontvlambare, agressieve of gevaarlijke stoffen en faeca- liën. – commercieel of industrieel gebruik. – permanente circulatie (vijver). Personen (met inbegrip van kinderen en jon- geren) mogen het apparaat niet gebruiken als ze – over beperkte lichamelijke en/of mentale vaardigheden beschikken, – onvoldoende waarnemingsvermogen heb- ben, – onvoldoende ervaring en/of kennis met resp. in de omgang met het apparaat heb- ben of – de handleiding niet gelezen en begrepen hebben. Voor schade door foutief gebruik aanvaardt de fabrikant geen verantwoordelijkheid. Door onreglementair gebruik, veranderingen aan het toestel of door gebruik van onderde- len die niet door de fabrikant gekeurd en vrij- gegeven zijn, kunnen niet te voorziene be- schadigingen ontstaan!

3.2 Algemene veiligheidsvoor-

schriften – Neem bij gebruik van dit apparaat de vol- gende veiligheidsvoorschriften in acht om gevaar voor personen of materiële schade te voorkomen. – Neem wettelijke richtlijnen of voorschriften ter preventie van ongevallen voor de om- gang met dompelpompen in acht. – Neem bij gebruik van het apparaat in zwembaden en tuinvijvers en hun be- schermbereik de bepalingen volgens DIN VDE 0100 -702, -738 in acht. Ook eventuele plaatselijke voorschriften moeten worden gevolgd. – Voor de beveiliging van het apparaat moet een automatische differentieelschakelaar (RCD) met een nominale foutstroom van maximaal 30 mA worden gebruikt. AAlgemeen gevaar! Gebruik het apparaat niet als er personen in contact staan met de pompvloeistof (bijv. in het zwembad of de tuinvijver)! De volgende restrisico's blijven bij het ge- bruik van dompelpompen principieel bestaan – ze kunnen ook door veiligheidsvoorzienin- gen niet volledig worden vermeden.

NEDERLANDS AGevaar door omgevingsinvloeden! Gebruik het apparaat niet in ruimten waar explosiegevaar bestaat of in de buurt van ontvlambare vloeistoffen of gassen! AGevaar door heet water! Als de uitschakeldruk van de drukschakelaar door slechte drukverhoudingen of door een defecte drukschakelaar niet wordt bereikt, kan het water in het apparaat verhit raken door interne circulatie. Daardoor kunnen beschadigingen en lekken optreden aan het apparaat en de aansluitlei- dingen, waardoor heet water kan ontsnap- pen. Verbrandingsgevaar! Apparaat max. 5 minuten tegen gesloten drukleiding laten werken. Apparaat van het stroomnet scheiden en laten afkoelen. Correcte werking van de installatie laten controleren vooraleer deze opnieuw in gebruik te nemen. BGevaar door elektriciteit! Raak de netstekker nooit aan met natte han- den! Trek de stekker nooit aan het snoer uit het stopcontact. Het apparaat mag alleen worden aangeslo- ten aan veiligheidscontactdozen die deskun- dig geïnstalleerd, geaard en getest zijn. Net- spanning en afzekering moeten overeen- stemmen met de Technische gegevens. Apparaat altijd optillen of transporteren aan de handgreep, nooit aan het netsnoer of de drukslang. Verlengsnoeren moeten een voldoende gro- te aderdiameter hebben. Kabeltrommels moeten volledig afgerold zijn. Netsnoer en verlengsnoer niet knikken, kneuzen, rukken of overrijden; tegen scher- pe kanten, olie en hitte beschermen. Het verlengsnoer mag niet in contact komen met de te pompen vloeistof. Vóór werkzaamheden aan het toestel, de stekker uit het stopcontact trekken. BGevaar voor elektrische schok door gebreken aan het apparaat! Controleer het apparaat, vooral net- en ver- lengsnoer, netstekker en vlotterschakelaar, voor ieder gebruik op eventuele beschadi- gingen. Levensgevaar door elektrische schok! Voer nooit zelf herstellingen uit aan het ap- paraat! Bij ondeskundig uitgevoerde herstel- lingen bestaat het risico dat vloeistof in het elektrische gedeelte van het apparaat dringt. A Attentie! Om waterschade te vermijden, bijv. over- stroomde kamers, veroorzaakt door sto- ringen of gebreken van het apparaat: Geschikte veiligheidsmaatregelen plan- nen, bijv.: – Alarminrichting of – opvangbekken met bewaking De fabrikant aanvaardt geen aansprakelijk- heid voor eventuele schade die veroorzaakt wordt door – foutief gebruik van het apparaat. – overbelasting van het apparaat door per- manent gebruik. – gebruik of bewaring van het apparaat zon- der vorstbescherming. – het uitvoeren van eigenmachtige verande- ringen aan het apparaat. Reparaties aan elektrische apparaten mogen alleen wor- den uitgevoerd door een elektromonteur! – het gebruik van onderdelen die niet door de fabrikant gecontroleerd en vrijgegeven zijn. – het gebruik van ongeschikt installatiema- teriaal (armaturen, aansluitleidingen, enz.). Geschikt installatiemateriaal: – drukbestendig (min. 10 bar) – warmtebestendig (min. 100 °C)

4. Montage en plaatsing

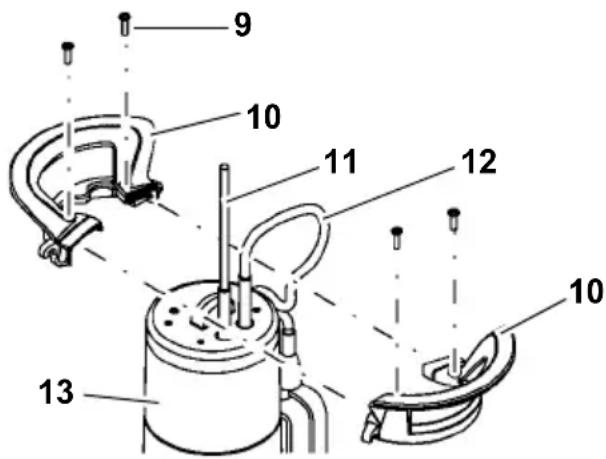

1. Voeg de twee helften van de handgreep

(10) samen zoals afgebeeld. Geleid daarbij het netsnoer (11) en het snoer van de vlotterschakelaar (12) naar boven.

2. Verbind de handgreephelften (10). Let er-

op dat de geleidingen aan de handgreep- helften in elkaar grijpen.

3. Schroef de handgreep met de vier schroe-

ven (9) aan de behuizing van het apparaat (13). Gebruik alleen de meegeleverde schroeven.

4.2 Drukleiding aansluiten

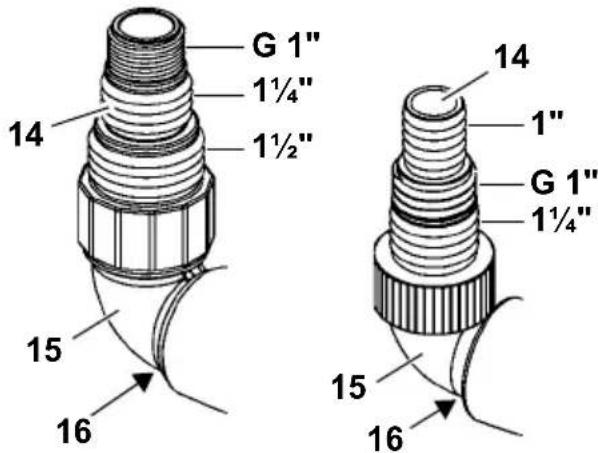

1. Bij maximale drukleidingsdiameter:

kleiner aansluitstuk aan de multiadapter (14) afsnijden. 3Aanwijzing De beste pompcapaciteit wordt bereikt met de maximale drukleidingsdiameter.

2. Multiadapter (14) in het hoekaansluitstuk

3. Hoekaansluitstuk incl. multiadapter in de

drukaansluiting (16) schroeven.

4. Drukleiding op multiadapter (14) schuiven

en met een slangklem bevestigen.

4.3 Kabel vlotterschakelaar

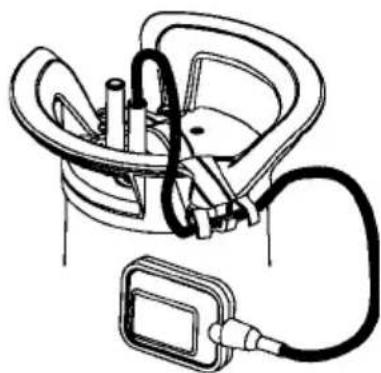

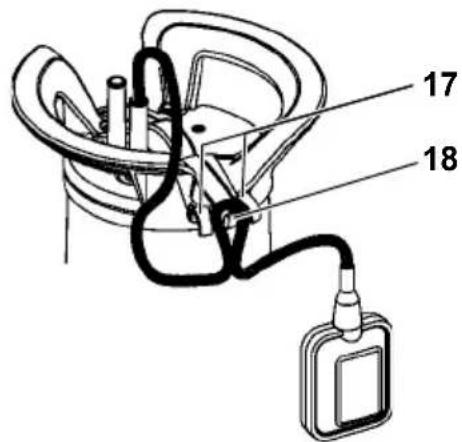

bevestigen 3Aanwijzing Bevestig de kabel van de vlotterschakelaar zo dat de afstand tussen kabelhouder en vlotterschakelaar min. 100 mm bedraagt. Vorm een lus met de vlotterschakelaarka- bel. Leg de lus zoals afgebeeld over de middelste klemhaak (18) van de kabel- houder en geleid de kabel van de vlotter- schakelaar onder de beide buitenste klemhaken (17). De volgende afbeelding tot de bevestigde vlotterschakelaarkabel: A Let op! De vlotterschakelaarkabel kan beschadigd worden. Trek nooit aan de vlotterschakelaarkabel om de positie in de kabelhouder te veranderen! Volg bij het losmaken van de vlotterschake- laarkabel de aangegeven stappen in omge- keerde volgorde. PS 18000 SN Alle andere modellen

4.4 Opstelinstructies

Benodigde ruimte ca. 50 cm x 50 cm. Voor een probleemloze werking van de vlotterschakelaar moet deze zich vrij kun- nen bewegen. De in de Technische gegevens vermelde bedrijfsdiepte mag niet worden overschre- den, het apparaat mag niet dieper in het water worden gedompeld. Plaats de pomp zo dat de aanzuigopenin- gen niet geblokkeerd kunnen worden door vreemde voorwerpen. Plaats de pomp eventueel op een onderlaag. Zorg ervoor dat de pomp stabiel staat. BGevaar voor elektrische schokken door gebroken kabels! Apparaat niet optillen of transporteren aan de kabels of de drukslang! De kabels en de drukslang zijn niet geschikt voor de trekbe- lasting door het gewicht van het apparaat.

4.5 Apparaat plaatsen

1. Pomp lichtjes schuin in de te pompen

vloeistof dompelen, opdat zich aan de on- derkant geen luchtpolster vormt. Hierdoor zou het aanzuigen worden verhinderd. Zo- dra de pomp is ingedompeld, kan ze weer worden opgericht.

2. Laat de pomp op de bodem van het vloei-

stofreservoir zakken. Bevestig een voldoende sterk touw aan het ophangoog om de pomp te laten zak- ken. De pomp kan ook hangend aan een touw worden gebruikt.

3. Voor u de pomp opnieuw in gebruik

neemt, moet u erop letten dat de pomplei- ding volledig leeg is. Indien nodig de pomp ontluchten.

5.1 In- en uitschakelen

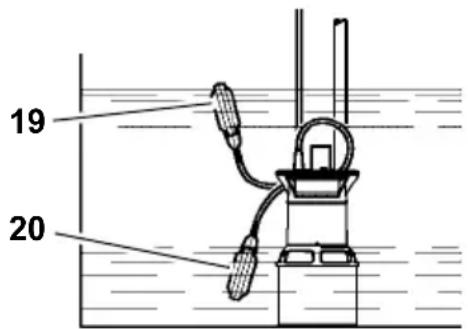

TP 6600 Zodra het apparaat aangesloten is op het net, start het onmiddellijk. Als u het apparaat van het stroomnet scheidt, valt het stil. Alle andere modellen Nadat u het apparaat aangesloten hebt op het stroomnet, wordt het door de vlotterscha- kelaar automatisch ingeschakeld (19) en uit- geschakeld (20). Het schakeltijdstip is afhan- kelijk van het waterpeil. In- en uitschakeltijdstip van de pomp ver- stellen De positie van de vlotterschakelaarkabel in de kabelhouder kan veranderd worden. Hier- door wordt de afstand tussen in- en uitscha- kelpunt van de pomp versteld: – vlotterschakelaar aan "korte kabel": in- en uitschakelpunt liggen dicht bijeen. – vlotterschakelaar aan "lange kabel": in- en uitschakelpunt liggen ver uiteen. A Let op! Het apparaat kan drooglopen en daardoor beschadigd worden. De vlotterschakelaar moet naar boven en onder altijd beweegbaar blijven, zodat het apparaat in- en uitgeschakeld kan worden. AGevaar door storingen aan het ap- paraat! Sluit met behulp van geschikte maatregelen uit dat bij storingen aan het apparaat gevolg- schade kan ontstaan door de overstroming van kamers. Dit kan bijvoorbeeld worden be- reikt door het gebruik van een alarminstalla- tie of een reservepomp. AGevaar! Laat de pomp niet tegen een gesloten pomp- leiding lopen.

(modellen TPF …) Bind de vlotterschakelaar naar boven wij- zend vast aan de handgreep, daar plat af- zuigen anders niet mogelijk is.

NEDERLANDS A Materiële schade door drooglopen van het apparaat mogelijk! Het apparaat kan oververhitten en bescha- digd worden, daar bij plat afzuigen de koel- functie van het pompmedium ontbreekt. De thermoschakelaar reageert. Plat afzuigen slechts gedurende korte tijd. Apparaat bewaken tijdens het plat afzui- gen. AGevaar! Voor alle onderhouds- en reinigingswerk- zaamheden de stekker uit het stopcontact trekken. Andere dan de in dit hoofdstuk beschreven onderhouds- of reparatiewerkzaamheden mogen uitsluitend door geschoold personeel worden uitgevoerd.

6.1 Regelmatig onderhoud

Om ervoor te zorgen dat het apparaat altijd storingsvrij werkt, is regelmatig onderhoud noodzakelijk. Dit geldt ook als het apparaat gedurende langere tijd niet wordt ingescha- keld (bijv. bij gebruik in zinkputten). Apparaat reinigen

1. Spoel de pomp met schoon water. Hard-

nekkige verontreinigingen, bijv. algen, ver- wijdert u met een borstel en reinigingsmid- del.

2. Binnenkant van de pomp spoelen:

pomp onderdompelen in zuiver water en even inschakelen. Loopwiel reinigen

1. Kruiskopschroeven aan de bodemplaat

van het apparaat losdraaien. Evt. de twee klemmen aan de bodemplaat van het apparaat met een schroeven- draaier achteruit drukken.

2. Bodemplaat verwijderen.

6.2 Apparaat bewaren

A Let op! Vorst vernielt apparaat en toebehoren omdat deze altijd water bevatten! Als er kans op vorst bestaat, moet het ap- paraat samen met het toebehoren worden opgeborgen. AGevaar! Alvorens u met werkzaamheden aan het apparaat begint: trekt u de stekker uit het stopcontact.

Pomp loopt niet: Er is geen netspanning. – Controleer het snoer, de stekker, het stopcontact en de zekering. De netspanning is te laag. – Gebruik een verlengsnoer met vol- doende grote aderdiameter. Motor oververhit, motorbeveiliging geacti- veerd. – Verwijder de oorzaak van de overver- hitting (pomp geblokkeerd door vreemd voorwerp?). – Na het afkoelen wordt het apparaat au- tomatisch opnieuw ingeschakeld. De vlotterschakelaar schakelt de pomp bij stijgend waterpeil niet in. – Controleer of de vlotterschakelaar vol- doende bewegingsvrijheid heeft. Als het apparaat ondanks voldoende bewegingsvrijheid van de vlotterscha- kelaar niet wordt ingeschakeld: apparaat insturen naar de servicevesti- ging in uw land. Motor bromt, pomp start niet: Loopwiel geblokkeerd door vreemd voorwerp. – Loopwiel reinigen. Pomp loopt maar pompt niet goed: Pompopvoerhoogte te groot. – Neem de maximale pompopvoerhoogte in acht (zie Technische gegevens). Drukleiding geknikt. – Leg de drukleiding recht.
