GEBRUIKSAANWIJZING DUR368LPT2 MAKITA

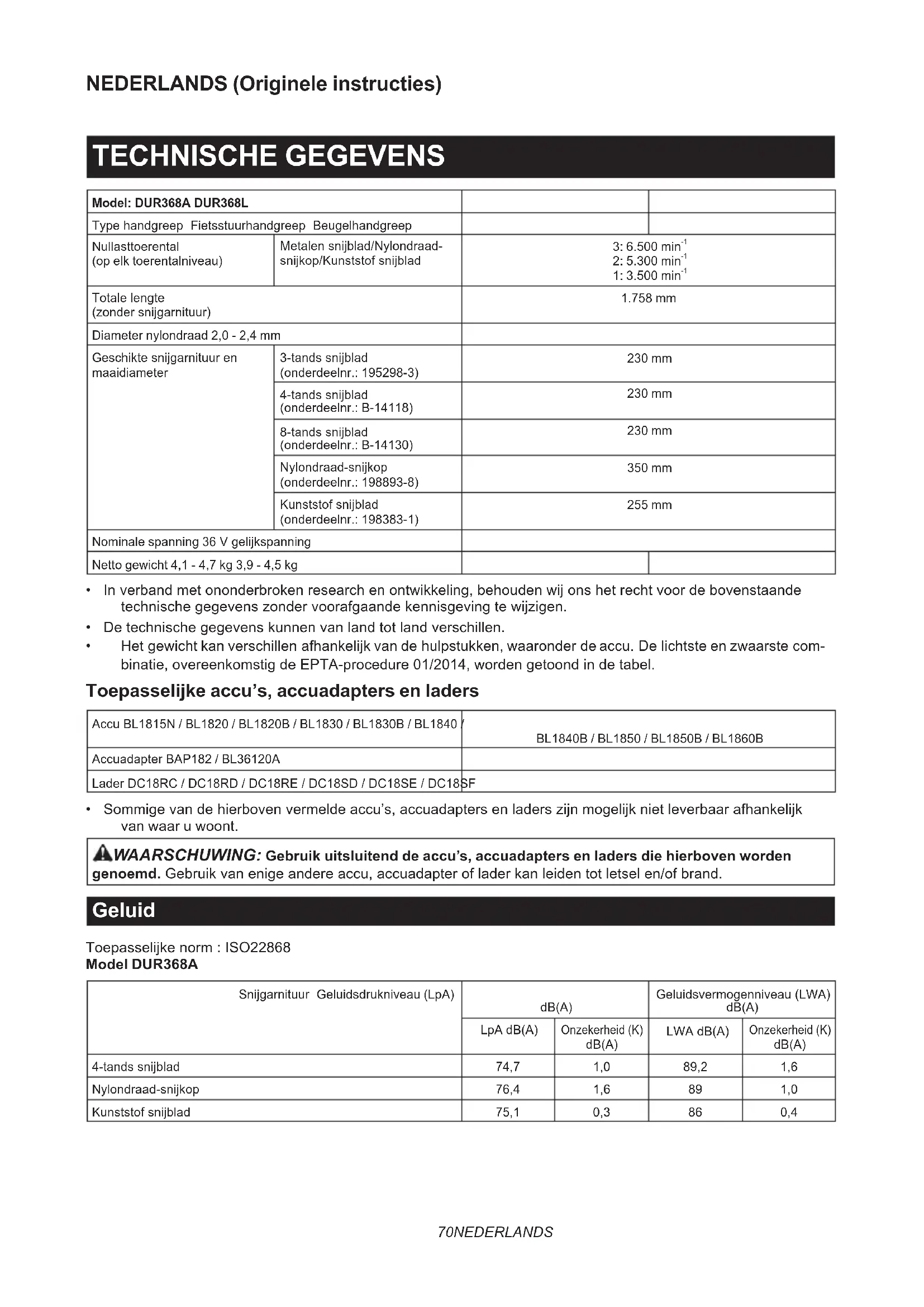

Accugrastrimmer GEBRUIKSAANWIJZING 70

1: 3.500 min Totalelengte (zondersnijgarnituur)1.758 mmDiameter nylondraad 2,0 - 2,4 mmGeschiktesnijgarnituurenmaaidiameter3-tandssnijblad (onderdeelnr.: 195298-3)230 mm4-tandssnijblad (onderdeelnr.: B-14118)230 mm8-tandssnijblad (onderdeelnr.: B-14130)230 mmNylondraad-snijkop (onderdeelnr.: 198893-8)350 mmKunststofsnijblad (onderdeelnr.: 198383-1)255 mmNominale spanning 36VgelijkspanningNetto gewicht 4,1 - 4,7 kg 3,9 - 4,5 kg

• Inverbandmetononderbrokenresearchenontwikkeling,behoudenwijonshetrechtvoordebovenstaande technischegegevenszondervoorafgaandekennisgevingtewijzigen.

• Sommigevandehierbovenvermeldeaccu’s,accuadaptersenladerszijnmogelijknietleverbaarafhankelijk van waar u woont. WAARSCHUWING: Gebruik uitsluitend de accu’s, accuadapters en laders die hierboven worden genoemd.Gebruikvanenigeandereaccu,accuadapterofladerkanleidentotletselen/ofbrand. Geluid Toepasselijkenorm:ISO22868 Model DUR368A Snijgarnituur Geluidsdrukniveau (LpA)dB(A)Geluidsvermogenniveau(LWA)dB(A)LpA dB(A)Onzekerheid (K)dB(A)LWAdB(A)Onzekerheid (K)dB(A) 4-tandssnijblad 74,7 1,0 89,2 1,6 Nylondraad-snijkop 76,4 1,6 89 1,0 Kunststofsnijblad 75,1 0,3 86 0,471 NEDERLANDS Model DUR368L Snijgarnituur Geluidsdrukniveau (LpA) dB(A) Geluidsvermogenniveau(LWA) dB(A) LpA dB(A) Onzekerheid (K) dB(A) LWAdB(A) Onzekerheid (K) dB(A) 4-tandssnijblad 74,7 1,0 89,2 1,6 Nylondraad-snijkop 76,4 1,6 89 1,0 Kunststofsnijblad 75,1 0,3 86 0,4

• Zelfsalshetbovenvermeldegeluidsdrukniveau80dB(A)ofminderis,kanhetniveautijdensbedrijfhogerzijn dan 80 dB (A). Draag gehoorbescherming. OPMERKING:Deopgegevengeluidsemissiewaarde(n)is/zijngemetenvolgenseenstandaardtestmethodeen kan/kunnenwordengebruiktomditgereedschaptevergelijkenmetanderegereedschappen. OPMERKING: De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling voorafvandeblootstelling. WAARSCHUWING: Draag gehoorbescherming. WAARSCHUWING: De geluidsemissie tijdens het gebruik van het elektrisch gereedschap in de prak- tijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt. WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (reke- ning houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur). Trillingen Toepasselijkenorm:ISO22867 Model DUR368A Snijgarnituur Linkerhand Rechterhand

) Onzekerheid K (m/s

) Onzekerheid K (m/s

) Onzekerheid K (m/s

) Onzekerheid K (m/s

4-tandssnijblad 2,5 1,5 2,5 1,5 Nylondraad-snijkop 2,5 1,5 2,5 1,5 Kunststofsnijblad 2,5 1,5 2,5 1,5 OPMERKING:Detotaletrillingswaarde(n)is/zijngemetenvolgenseenstandaardtestmethodeenkan/kunnen wordengebruiktomditgereedschaptevergelijkenmetanderegereedschappen. OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling voorafvandeblootstelling. WAARSCHUWING: De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de prak- tijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt. WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (reke- ning houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).72 NEDERLANDS Symbolen Hieronder staan de symbolen die voor het gereedschap worden gebruikt. Zorg ervoor dat u weet wat ze beteke- nen alvorens het gereedschap te gebruiken. Weesvooralvoorzichtigenletgoedop. Leesdegebruiksaanwijzing.15m(50FT)Houdminstens15meterafstand.Gevaar: let op weggeworpen voorwerpen.Voorzichtig: terugslagDraag een veiligheidshelm, veiligheidsbril en gehoorbescherming.Draag veiligheidshandschoenen.Draag stevige schoenen met antislipzolen. Veiligheidsschoenen met stalen neuzen worden aanbevolen.Stelnietblootaanvocht. Ni-MH Li-ionAlleen voor EU-landen Geefelektrischgereedschapenaccu’snietmet het huisvuil mee! Volgens de Europese richtlijninzakeoudeelektrischeenelektro-nischeapparaten,eninzakebatterijenenaccu’senoudebatterijenenaccu’s,endetoepassing daarvan binnen de nationale wetgeving, dienen elektrisch gereedschap, accu(’s)enbatterijendieheteindevanhunlevensduur hebben bereikt, gescheiden tewordeningezameldentewordenafge-voerdnaareenrecyclebedrijfdatvoldoetaan de geldende milieu-eisen. EG-verklaring van conformiteit Alleen voor Europese landen DeEG-verklaringvanconformiteitisbijgevoegdals BijlageAbijdezegebruiksaanwijzing. VEILIGHEIDSWAAR- SCHUWINGEN Algemene veiligheidswaarschuwingen voor elektrisch gereedschap WAARSCHUWING: Lees alle veiligheids- waarschuwingen, aanwijzingen, afbeeldingen en technische gegevens behorend bij dit elektrische gereedschap aandachtig door. Als u niet alle onder- staandeaanwijzingennaleeft,kandatresulterenin brand,elektrischeschokkenen/ofernstigletsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. Determ"elektrischgereedschap"indeveiligheidsvoor- schriftenduidtopgereedschappendieopstroomvan hetlichtnetwerken(metsnoer)ofgereedschappenmet een accu (snoerloos). Belangrijke veiligheidsinstructies voor het gereedschap WAARSCHUWING: Lees alle veiligheids- waarschuwingen en alle instructies. Het niet vol- gen van de waarschuwingen en instructies kan leiden totelektrischeschokken,branden/ofernstigletsel. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. Gebruiksdoeleinden

Dit gereedschap is uitsluitend bedoeld voor het maaien van gras, onkruid, struiken en onder- groei. Het mag niet worden gebruikt voor enig ander doel, zoals kanten snijden en heggen snoeien, aangezien dit tot letsel kan leiden. Algemene instructies

1. Laat in geen geval personen die deze gebruiks-

aanwijzing niet gelezen hebben, personen (waaronder kinderen) met een verminderd lichamelijk, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring, het gereed- schap gebruiken. Kinderen dienen onder toe- zicht te staan om ervoor te zorgen dat zij niet met het gereedschap spelen.

Lees alvorens het gereedschap te starten deze gebruiksaanwijzing om u bekend te maken met de juiste manier van omgaan met het gereedschap.

3. Leen het gereedschap niet uit aan een

persoon met onvoldoende ervaring met of kennis van het omgaan met bosmaaiers en graskantmaaiers.

4. Wanneer u het gereedschap uitleent, geeft u

altijd deze gebruiksaanwijzing erbij.

5. Hanteer het gereedschap met de hoogstmoge-

lijke zorg en aandacht.

Gebruik het gereedschap nooit na het gebruik van alcohol of drugs, of wanneer u zich moe of ziek voelt.

7. Probeer nooit het gereedschap te wijzigen.

8. Houd u aan de regelgeving zoals die in uw land

geldt voor het hanteren van bosmaaiers en graskantmaaiers. Persoonlijke-veiligheidsmiddelen ►Fig.1

1. Draag een veiligheidshelm, veiligheidsbril en

veiligheidshandschoenen om uzelf te bescher- men tegen rondvliegend afval en vallende voorwerpen.73 NEDERLANDS

2. Draag gehoorbescherming, zoals oorkappen,

om gehoorschade te voorkomen.

3. Draag geschikte kleding en schoenen waar-

mee veilig kan worden gewerkt, zoals een werkoverall en stevige schoenen met antis- lipzolen. Draag geen loshangende kleding of sieraden. Loshangende kleding, sieraden en lang haar kunnen verstrikt raken in bewegende delen.

4. Trek veiligheidshandschoenen aan voordat

u het metalen snijblad aanraakt. Een metalen snijbladkaninkesnijwondenveroorzakenin blote handen. Veiligheid op de werkplek

1. Bedien het gereedschap alleen bij goed zicht

en daglicht. Bedien het gereedschap niet in het donker of in mist.

2. Gebruik het gereedschap niet in een omgeving

waar explosiegevaar bestaat door licht ont- vlambare vloeistoffen, gas, damp of stof. Het gereedschapproduceertvonkendiededampenof hetstofkunnenontsteken.

3. Tijdens gebruik mag u nooit op een instabiele

of gladde ondergrond of op een steile helling staan. Let in de winter op ijs en sneeuw, en zorg er altijd voor dat u stevig staat.

4. Houd tijdens gebruik omstanders en dieren ten

minste 15 meter uit de buurt van het gereed- schap. Zet het gereedschap uit zodra iemand dichterbij komt.

5. Gebruik het gereedschap nooit wanneer men-

sen, met name kinderen, of huisdieren zich in de buurt bevinden.

6. Onderzoek het werkgebied op stenen en

andere massieve voorwerpen voordat u met de werkzaamheden begint. Deze kunnen worden opgeworpenofgevaarlijketerugslagveroorzaken enledentoternstigletselen/ofmateriëleschade.

WAARSCHUWING: Het gebruik van dit gereedschap kan stof opwerpen waarin chemi- sche bestanddelen kunnen zitten die ziekten aan de luchtwegen of andere ziekten kunnen veroorzaken. Enkele voorbeelden van deze chemische bestanddelen zijn verbindingen die gevonden worden in pesticiden, insecticiden, meststoffen en herbiciden. Het gevaar van blootstelling hangt af van hoe vaak u dit soort werk uitvoert. Om blootstelling aan deze che- micaliën tot een minimum te beperken, dient u in een goed geventileerde omgeving te werken en gebruik te maken van goedgekeurde veilig- heidsmiddelen zoals stofmaskers die speciaal ontworpen zijn voor het ltreren van microsco- pische deeltjes. Elektrische veiligheid en accu

1. Stel het gereedschap niet bloot aan regen of

natte omstandigheden. Als water binnendringt in het gereedschap, wordt de kans op een elektri- sche schok groter.

2. Gebruik het gereedschap niet als het niet kan

worden in- en uitgeschakeld met de schake- laar. Ieder gereedschap dat niet met de schake- laarkanwordenbediendisgevaarlijkenmoet eerst worden gerepareerd.

3. Voorkom onbedoeld starten. Controleer dat de

schakelaar in de uit-stand staat alvorens de accu aan te brengen, het gereedschap op te pakken of te dragen. Door het gereedschap te dragenmetuwvingeropdeschakelaar,ofdoor het gereedschap op een voeding aan te sluiten terwijldeschakelaaraanstaat,neemtdekansop ongevallen sterk toe.

4. Werp de accu(’s) niet in een vuur. De accu kan

exploderen.Raadpleegdelokaleregelgevingvoor mogelijkespecialeverwerkingsvereisten.

5. Open of vervorm de accu(’s) niet. Het elektrolyt

isagressiefenkanletseltoebrengenaandeogen enhuid.Hetkangiftigzijnbijinslikken.

6. Laad de accu niet op in de regen of op een

natte plaats. In gebruik nemen

1. Alvorens het gereedschap te monteren of af te

stellen, verwijdert u de accu.

2. Trek veiligheidshandschoenen aan voordat u

het metalen snijblad hanteert.

Voordat u de accu aanbrengt, inspecteert u het gereedschap op beschadigingen, losse schroe- ven/moeren en verkeerde montage. Slijp het metalen snijblad als het bot is. Als het metalen snijblad verbogen of beschadigd is, vervangt u hem. Controleer of alle bedieningshendels en -schakelaars gemakkelijk kunnen worden bediend. Maak de handgrepen schoon en droog.

4. Probeer nooit het gereedschap in te schakelen

als het beschadigd of nog niet volledig gemon- teerd is. Anders kan ernstig letsel ontstaan.

5. Stel het schouderdraagstel en de handgreep af

op de lichaamsgrootte van de gebruiker.

6. Wanneer u een accu aanbrengt, controleert

u of het snijgarnituur uw lichaam en andere voorwerpen, zoals de grond, niet raakt. Dit kan bijhetinschakelengaandraaienenpersoonlijk letsel,schadeaanhetgereedschapen/ofmateri- ele schade veroorzaken.

7. Verwijder alle verstelsleutels, -tangen en

schede voordat u het gereedschap inschakelt. Een accessoire dat nog aan een draaiend deel vanhetgereedschapvastzit,kanpersoonlijkletsel veroorzaken.

8. Het snijgarnituur moet zijn uitgerust met een

beschermkap. Gebruik het gereedschap nooit met een beschadigde beschermkap of zonder aangebrachte beschermkap!

9. Verzeker u ervan dat er geen elektriciteitska-

bels, waterleidingen, gasleidingen, enz. zijn die een gevaarlijke situatie zouden kunnen veroorzaken als ze worden beschadigd door het gebruik van dit gereedschap. Gebruik

1. In geval van nood zet u het gereedschap

2. Als u tijdens gebruik een ongebruikelijke situ-

atie opmerkt (bijv. geluid, trillingen), schakelt u het gereedschap uit en verwijdert u de accu. Gebruik het gereedschap niet meer totdat de oorzaak is opgespoord en verholpen.74 NEDERLANDS

3. Het snijgarnituur blijft nog een korte tijd

draaien nadat het gereedschap is uitgescha- keld. Raak het snijgarnituur niet onmiddellijk aan.

4. Gebruik tijdens het werk het schouderdraag-

stel. Houd het gereedschap stevig tegen uw rechterzij.

5. Reik niet te ver. Zorg altijd voor een stevige

stand en goede lichaamsbalans. Kijk uit voor verborgen obstakels, zoals boomstronken, boomwortels en greppels, om te voorkomen dat u valt.

6. Zorg dat u stevig staat op hellingen.

7. Loop gewoon en ren niet.

8. Werk nooit op een ladder of in een boom om te

voorkomen dat u de controle over het gereed- schap verliest.

9. Nadat tegen het gereedschap is gestoten

of het is gevallen, controleert u de staat ervan voordat u de werkzaamheden hervat. Controleer de bedieningselementen en veilig- heidsvoorzieningen op een juiste werking. Als enige beschadiging zichtbaar is of u twijfelt, vraagt u ons erkende servicecentrum om inspectie en reparatie.

10. Neem een pauze om te voorkomen dat u door

vermoeidheid de controle over het gereed- schap verliest.Wijadviserenuiederuur10tot20 minuten te rusten.

11. Wanneer u het gereedschap achterlaat, al is

het maar even, verwijdert u altijd de accu. Een onbeheerd gereedschap met een aangebrachte accu kan door onbevoegden worden gebruikt en tot een ernstig ongeval leiden.

12. Als gras of takken bekneld raken tussen het

snijgarnituur en de beschermkap, schakelt u altijd het gereedschap uit en verwijdert u de accu voordat u ze verwijdert. Als u dat niet doet, kanhetsnijgarnituuronbedoeldgaanronddraaien en ernstig letsel veroorzaken.

13. Raak gevaarlijke, bewegende delen nooit aan

voordat de bewegende delen volledig tot stil- stand zijn gekomen en de accu is verwijderd.

14. Als het snijgarnituur een steen of ander hard

voorwerp raakt, schakelt u het gereedschap onmiddellijk uit. Verwijder daarna de accu en inspecteer het snijgarnituur.

15. Controleer het snijgarnituur tijdens gebruik

veelvuldig op barsten of beschadigingen. Voordat u inspecteert, verwijdert u de accu en wacht u tot het snijgarnituur volledig tot stilstand is gekomen. Vervang een beschadigd snijgarnituur onmiddellijk, ook wanneer het slechts oppervlakkige barsten vertoont.

16. Werk nooit boven heuphoogte.

17. Nadat u het gereedschap hebt ingeschakeld,

wacht u tot het snijgarnituur een constant toerental heeft bereikt alvorens het maaien te starten.

18. Bij gebruik van een metalen snijblad, zwaait u

het gereedschap gelijkmatig in halve cirkels van rechts naar links, zoals een zeis wordt gebruikt.

Houd het elektrisch gereedschap alleen vast bij het geïsoleerde oppervlak omdat het metalen snijblad met verborgen bedrading in aanraking kan komen.Wanneerhetmetalensnijbladinaan- raking komt met onder spanning staande draden, zullen de niet-geïsoleerde metalen delen van het gereedschap onder spanning komen te staan zodat degebruikereenelektrischeschokkankrijgen.

20. Schakel het gereedschap niet in wanneer

gemaaid gras verstrikt is geraakt rondom het metalen snijblad.

21. Alvorens het gereedschap in te schakelen, ver-

zekert u zich ervan dat het gereedschap niet de grond of andere obstakels, zoals een boom, raakt.

22. Houd tijdens gebruik het gereedschap altijd

met twee handen vast. Houd het gereedschap tijdens het gebruik nooit met slechts één hand vast. Snijgarnituren

1. Gebruik geen snijgarnituur dat niet is aanbevo-

2. Gebruik een geschikt snijgarnituur voor de

geplande werkzaamheden. — Nylondraad-snijkoppen(graskantmaaierkop- pen)enkunststofsnijbladenzijngeschikt voor het maaien van gazongras. — Metalensnijbladenzijngeschiktvoorhet maaien van onkruiden, hoog gras, struiken, heesters,ondergroei,bosjesendergelijke. — Gebruiknooitanderesnijbladen,waaronder metalen meerdelige kettingen en vlegelmes- sen. Dit kan leiden tot ernstig letsel.

3. Gebruik uitsluitend een snijgarnituur dat is

gemarkeerd met een toerental dat gelijk is aan of hoger is dan het toerental aangegeven op het gereedschap.

4. Houd altijd uw handen, gezicht en kleding uit

de buurt van het snijgarnituur wanneer dit ronddraait.Alsuditnietdoet,kanpersoonlijk letsel ontstaan.

5. Gebruik altijd de beschermkap van het snijgar-

nituur die geschikt is voor het snijgarnituur dat u gebruikt.

6. Voorkom bij gebruik van een metalen snijblad

dat terugslag kan optreden en wees altijd voor- bereid op per ongeluk optredende terugslag. Raadpleeg de tekst onder het kopje Terugslag.

7. Als het gereedschap niet in gebruik is,

brengt u altijd de schede aan om het snijblad. Verwijder de schede vóór gebruik. Terugslag (stoot van het snijblad)

1. Terugslag (stoot van het snijblad) is een plot-

selinge reactie op een klemmend of vastgelo- pen metalen snijblad. Zodra dit optreed wordt het gereedschap met grote kracht zijwaarts of in de richting van de gebruiker geworpen en kan het ernstig letsel veroorzaken.

2. Terugslag treedt met name op wanneer u met

het snijbladsegment tussen 12 en 2 uur tegen een hard voorwerp, struiken en takken met een diameter van 3 cm of meer komt.75 NEDERLANDS ►Fig.2

3. Om terugslag te voorkomen:

1. Gebruik het snijbladsegment tussen 8 en

2. Gebruik nooit het snijbladsegment tussen

3. Gebruik het snijbladsegment nooit tussen

11 en 12 uur en tussen 2 en 5 uur, behalve indien de gebruiker goed opgeleid en erg ervaren is en dit onder zijn/haar eigen verantwoordelijkheid doet.

4. Gebruik het metalen snijblad nooit dicht-

bij harde voorwerpen, zoals afrasterin- gen, muren, boomstammen en stenen.

5. Houd het metalen snijblad nooit verticaal

voor werkzaamheden zoals kanten snij- den of heggen snoeien. ►Fig.3 Trillingen

1. Mensen met een slechte bloedsomloop die

worden blootgesteld aan sterke trillingen, kunnen verwondingen aan bloedvaten of het zenuwstelsel oplopen.Trillingenkunnende volgende symptomen veroorzaken in de vingers, handenofpolsen:‘Slapen’(gevoelloosheid),tinte- len,pijn,stekendgevoel,veranderingvanhuids- kleurofvandehuid.Alseenvandezesymptomen zich voordoet, raadpleegt u uw huisarts!

2. Om de kans op ‘witte-vingerziekte’ te verklei-

nen, houdt u uw handen warm tijdens het werk en onderhoudt u het gereedschap en de acces- soires goed. Vervoeren

1. Alvorens het gereedschap te vervoeren, scha-

kelt u het uit en verwijdert u de accu. Breng de schede aan om het metalen snijblad.

Wanneer u het gereedschap vervoert, draagt u het horizontaal door de schacht vast te pakken.

Wanneer u het gereedschap in een voertuig vervoert, zet u het goed vast om te voorkomen dat het omvalt. Als u dat niet doet, kan het gereed- schap en andere bagage beschadigd worden. Onderhoud

1. Laat uw gereedschap onderhouden door ons

erkende servicecentrum met gebruikmaking van uitsluitend originele vervangingsonderde- len.Eenverkeerdereparatieofslechtonderhoud kan de levensduur van het gereedschap verkorten en de kans op ongelukken vergroten.

2. Voordat u enige onderhouds-, reparatie- of

reinigingswerkzaamheden uitvoert aan het gereedschap, schakelt u altijd het gereed- schap uit en verwijdert u de accu.

3. Draag altijd veiligheidshandschoenen wanneer

u het metalen snijblad hanteert.

4. Verwijder altijd stof en vuil vanaf het gereed-

schap. Gebruik voor dit doel nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan lei- dentotverkleuren,vervormenofbarstenvande kunststofdelen.

6. Probeer geen onderhouds- of reparatie-

werkzaamheden uit te voeren die niet in de gebruiksaanwijzing worden beschreven. Vraag ons erkend servicecentrum om dergelijke werkzaamheden uit te voeren.

7. Gebruik altijd uitsluitend onze originele ver-

vangingsonderdelen en accessoires. Als u onderdelenofaccessoiresvanderdengebruikt, kanhetgereedschapdefectraken,eigendommen wordenbeschadigden/ofernstigletselworden veroorzaakt.

8. Verzoek regelmatig ons erkend servicecen-

trum om het gereedschap te inspecteren en onderhouden.

9. Houd het gereedschap altijd in goed wer-

kende staat.Slechtonderhoudkanleidentot ondermaatse prestaties en de levensduur van het gereedschap verkorten. Opslag

1. Alvorens het gereedschap op te bergen, voert

u alle reinigings- en onderhoudswerkzaamhe- den uit. Verwijder de accu. Breng de schede aan om het metalen snijblad.

2. Berg het gereedschap op een droge en hoge

of afgesloten plaats op, buiten het bereik van kinderen.

3. Laat het gereedschap nooit ergens tegenaan

leunen, zoals tegen een muur. Als u dit doet, kan het plotseling vallen en letsel veroorzaken. Eerste hulp

1. Zorg dat er altijd een EHBO-doos in de buurt

is. Vervang onmiddellijk elk item dat uit de EHBO-doos is genomen.

2. Geef de volgende informatie wanneer u om

hulp vraagt: — Plaats van het ongeval — Beschrijvingvanhetongeval — Aantal gewonden — Aard van het letsel — Uw naam BEWAAR DEZE INSTRUCTIES. WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwij- zing kan leiden tot ernstig persoonlijk letsel. Belangrijke veiligheidsinstructies voor een accu

1. Lees alle voorschriften en waarschuwingen op

(1) de acculader, (2) de accu, en (3) het product waarvoor de accu wordt gebruikt, alvorens de accu in gebruik te nemen.

2. Neem de accu niet uit elkaar.76 NEDERLANDS

3. Als de gebruikstijd van een opgeladen accu

aanzienlijk korter is geworden, moet u het gebruik ervan onmiddellijk stopzetten. Voortgezet gebruik kan oververhitting, brand- wonden en zelfs een ontplofng veroorzaken.

4. Als elektrolyt in uw ogen is terechtgeko-

men, spoelt u uw ogen met schoon water en roept u onmiddellijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.

5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal. (2) Bewaar de accu niet in een bak waarin andere metalen voorwerpen zoals spij- kers, munten e.d. worden bewaard. (3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zijn van een grote stroomafgifte, oververhitting, brand- wonden, en zelfs defecten.

6. Bewaar het gereedschap en de accu niet op

plaatsen waar de temperatuur kan oplopen tot 50°C of hoger.

7. Werp de accu nooit in het vuur, ook niet wan-

neer hij zwaar beschadigd of volledig versleten is. De accu kan ontploffen in het vuur.

8. Wees voorzichtig dat u de accu niet laat vallen

en hem niet blootstelt aan schokken of stoten.

9. Gebruik nooit een beschadigde accu.

10. De bijgeleverde lithium-ionbatterijen zijn

onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen. Voorcommercieeltransportendergelijkedoor derden en transporteurs moeten speciale vereis- ten ten aanzien van verpakking en etikettering wordennageleefd. Als voorbereiding van het artikel dat wordt getransporteerdishetnoodzakelijkeenexpertop hetgebiedvangevaarlijkestoffenteraadplegen. Houdutevensaanmogelijkstrengerenationale regelgeving. Blootliggende contactpunten moeten worden afgedektmettapeendeaccumoetzodanig worden verpakt dat deze niet kan bewegen in de verpakking.

Wanneer u de accu wilt weggooien, verwijdert u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu de plaatselijke voorschriften.

12. Gebruik de accu’s uitsluitend met de gereed-

schappen die door Makita zijn aanbevolen. Als deaccu’swordenaangebrachtinniet-compatibele gereedschappen, kan dat leiden tot brand, bui- tensporigewarmteontwikkeling,eenexplosieof lekkage van elektrolyt.

13. Als u het gereedschap gedurende een lange

tijd niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd. BEWAAR DEZE INSTRUCTIES. LET OP: Gebruik uitsluitend originele Makita accu’s.Hetgebruikvanniet-origineleaccu’s,of accu’sdiezijngewijzigd,kanertoeleidendatdeaccu ontploftenbrand,persoonlijkletselenschadeveroor- zaakt.OokvervaltdaarmeedegarantievanMakita ophetgereedschapendeladervanMakita. Tips voor een maximale levens- duur van de accu

Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanneer u vaststelt dat het vermogen van het gereedschap is afgenomen.

2. Laad een volledig opgeladen accu nooit

opnieuw op. Te lang opladen verkort de levensduur van de accu.

3. Laad de accu op bij een omgevingstempe-

ratuur tussen 10°C en 40°C. Laat een warme accu afkoelen alvorens hem op te laden.

4. Laad de accu op als u deze gedurende een

lange tijd (meer dan zes maanden) niet gaat gebruiken.

BESCHRIJVING VAN DE ONDERDELEN

►Fig.4 1 Toerentallampjes 2 ADT-lampje (ADT=AutomaticTorque DriveTechnology(tech- nologie met automati- schekoppelaandrijving)) 3 Voedingslampje 4 Aan-uitknop 5 Omkeerknop 6 Accu 7 Uit-vergrendelknop 8 Trekkerschakelaar 9 Bevestigingsoog 10 Handgreep 11 Beschermstang(afhan- kelijkvanhetland) 12 Beschermkap (voor nylondraad-snijkop/ kunststofsnijblad) 13 Beschermkap (voor metalensnijblad) 14 Schouderdraagstel - - - - OPMERKING:Debeschermkapdiealsstandaardtoebehorenisbijgeleverd,verschiltafhankelijkvanhetland.77 NEDERLANDS

FUNCTIES WAARSCHUWING: Zorg er altijd voor dat het gereedschap is uitgeschakeld en dat de accu is verwijderd voordat u de werking van het gereed- schap aanpast of controleert. Als het gereedschap niet wordt uitgeschakeld en de accu niet uit het gereedschapwordtverwijderd,kandatnaperonge- lukinschakelenleidentoternstigpersoonlijkletsel. De accu aanbrengen en verwijderen LET OP: Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert. LET OP: Houd het gereedschap en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kunnen deze uit uw handen glippen enhetgereedschapofdeaccubeschadigen,ofkan persoonlijkletselwordenveroorzaakt. ►Fig.5: 1. Rood deel 2. Knop 3. Accu Omdeaccuteverwijderenverschuiftudeknopaande voorkantvandeaccuenschuiftutegelijkertijddeaccu uit het gereedschap. Omdeaccuaantebrengenlijntudelipopdeaccuuit metdegroefindebehuizingenduwtudeaccuopzijn plaats.Steekdeaccuzovermogelijkinhetgereed- schap tot u een klikgeluid hoort. Als u het rode deel aan de bovenkant van de knop kunt zien, is de accu niet goed aangebracht. LET OP: Breng de accu altijd helemaal aan totdat het rode deel niet meer zichtbaar is. Als u dit niet doet, kan de accu per ongeluk uit het gereedschapvallenenuofandereninuwomgeving verwonden. LET OP: Breng de accu niet met kracht aan. Alsdeaccunietgemakkelijkinhetgereedschap kan worden geschoven, wordt deze niet goed aangebracht. Gereedschap-/ accubeveiligingssysteem Het gereedschap is voorzien van een gereedschap-/ accubeveiligingssysteem. Dit systeem schakelt auto- matisch de voeding naar de motor uit om de levensduur van het gereedschap en de accu te verlengen. Het gereedschapkantijdenshetgebruikautomatischstop- penalshetgereedschapofdeaccuaanéénvande volgende omstandigheden wordt blootgesteld: Status Toerentallampjes Aan Uit Knippert Overbelast Oververhit

Overbelastingsbeveiliging Wanneerhetgereedschapoverbelastwordtdoor verstriktgeraakteonkruidenofandervuil,knipperen detoerentallampjes2en3,enstopthetgereedschap automatisch. Schakelindiesituatiehetgereedschapuitenstophet gebruik dat ertoe leidde dat het gereedschap overbelast raakte.Schakeldaarnahetgereedschapinomhetweer te starten. Oververhittingsbeveiliging voor het gereedschap of de accu Erzijntweevormenvanoververhitting:oververhitting van het gereedschap en oververhitting van de accu. Wanneerhetgereedschapoververhitraakt,knipperen alletoerentallampjes.Wanneerdeaccuoververhit raakt,knipperttoerentallampje1. Als oververhitting optreedt, stopt het gereedschap auto- matisch.Laathetgereedschapen/ofdeaccuafkoelen alvorens het gereedschap weer in te schakelen. Beveiliging tegen te ver ontladen Wanneerdeacculadinglaagwordt,stopthetgereed- schapautomatischenknipperthettoerentallampje1. Als het gereedschap niet werkt ondanks dat de schake- laarswordenbediend,verwijdertudeaccu’svanafhet gereedschapenlaadtudeaccu’sop. De resterende acculading controleren Alleen voor accu’s met indicatorlampjes ►Fig.6: 1.Indicatorlampjes2.Testknop Druk op de testknop op de accu om de resterende acculadingtezien.Deindicatorlampjesbrandengedu- rende enkele seconden.78 NEDERLANDS Indicatorlampjes Resterende acculading Brandt Uit Knippert 75% tot 100% 50% tot 75% 25% tot 50% 0% tot 25% Laad de accu op. Er kan een storingzijn opgetreden in de accu. OPMERKING:Afhankelijkvandegebruiksomstan- digheden en de omgevingstemperatuur, is het moge- lijkdatdeaangegevenacculadingverschiltvande werkelijkeacculading. Hoofdschakelaar Tikopdeaan-uitknopomhetgereedschapinteschakelen. Om het gereedschap uit te schakelen, houdt u de aan-uitknopingedrukttotdathetvoedingslampjeen toerentallampjesuitgaan. ►Fig.7: 1.Toerentallampjes2. Aan-uitknop 3.Voedingslampje OPMERKING: Het gereedschap wordt automatisch uitgeschakeld nadat het gedurende een bepaalde tijdsduurnietisbediend. De trekkerschakelaar gebruiken WAARSCHUWING: Voor uw veiligheid is dit gereedschap uitgerust met een uit-vergren- delknop die voorkomt dat het gereedschap onbedoeld start. Gebruik het gereedschap NOOIT wanneer het start door alleen de trekkerschake- laar in te knijpen zonder de uit-vergrendelknop in te drukken. Stuur het gereedschap naar ons erkende servicecentrum voor deugdelijke repara- tie ZONDER het verder te gebruiken. WAARSCHUWING: U mag NOOIT het doel of de werking van de uit-vergrendelknop teniet doen of deze vastplakken. LET OP: Voordat u de accu aanbrengt in het gereedschap, controleert u altijd of de trekker- schakelaar correct werkt en na loslaten terugkeert naar de uit-stand. Het gebruik van een gereedschap met een schakelaar die niet goed werkt, kan leiden tot verliesvancontroleenernstigpersoonlijkletsel. LET OP: Plaats uw vinger nooit op de aan-uit- knop en de trekkerschakelaar wanneer u het gereedschap draagt. Het gereedschap kan onbe- doeld starten en letsel veroorzaken. KENNISGEVING: Knijp de trekkerschakelaar niet hard in zonder de uit-vergrendelknop in te drukken. Hierdoor kan de schakelaar kapot gaan. Om te voorkomen dat de trekkerschakelaar per ongeluk wordt bediend, is een uit-vergrendelknop aangebracht. Om het gereedschap te starten, houdt u de uit-vergrendelknop ingedrukt enknijptudetrekkerschakelaarin.Desnelheidvanhetgereed

schapneemttoenaarmateumeerdrukuitoefentopdetrekker- schakelaar. Laat de trekkerschakelaar los om te stoppen. DUR368A ►Fig.8: 1. Uit-vergrendelknop 2.Trekkerschakelaar DUR368L ►Fig.9: 1. Uit-vergrendelknop 2.Trekkerschakelaar Toerentalregeling U kunt het toerental van het gereedschap instellen door op de aan-uit- knoptetikken.Bijelketikopdeaan-uitknop,veranderthettoerental. ►Fig.10: 1.Toerentallampjes2. Aan-uitknop Toerentallampjes Functie Toerental Hoog 6.500 min

Technologie met automatische koppelaandrijving Wanneerudetechnologiemetautomatischekoppelaandrijving(ADT) inschakelt, draait het gereedschap met het optimale toerental en koppel voor de omstandigheden waaronder het gras wordt gemaaid. OmADTinteschakelen,houdtudeomkeerknopingedrukttotdat hetADT-lampjegaatbranden.Tikdaarnaopdeaan-uitknopom hetsnijgarnituurteselecterendatisaangebrachtophetgereed- schap. Laat de lamp branden naast de markering om het metalensnijbladenkunststofsnijbladteselecteren,ofnaastde markering omdenylondraad-snijkopteselecteren. OmADTuitteschakelen,houdtudeomkeerknop ingedrukttotdathetADT-lampjeuitgaat. ►Fig.11: 1. markering 2. markering 3.ADT- lampje4. Aan-uitknop 5. Omkeerknop Lampje Functie Snijgarnituur Toerental ADT (metalen snijblad) Metalen snijblad Kunststof snijblad

ADT (nylon- draad-snij- kop) Nylondraad- snijkop

min -179 NEDERLANDS Omkeerknop voor verwijderen van vuil WAARSCHUWING: Schakel het gereed- schap uit en verwijder de accu voordat u verstrikt geraakte onkruiden of vuil verwijdert dat niet door de functie voor omgekeerd draaien kon worden verwijderd. Als het gereedschap niet wordt uitge- schakeld en de accu niet uit het gereedschap wordt verwijderd,kandatnaperongelukinschakelenleiden toternstigpersoonlijkletsel. Ditgereedschapheefteenomkeerknopomdedraai- richtingteveranderen.Ditisalleenvoorhetverwijderen van onkruiden en vuil dat verstrikt is geraakt in het gereedschap. Om de draairichting om te keren, tikt u op de omkeer- knopenknijptudetrekkerinwanneerhetsnijgarnituur stilstaat.Hetvoedingslampjebegintteknipperenen wanneerudetrekkerschakelaarinknijpt,draaithet snijgarnituurindetegenovergestelderichting. Om terug te keren naar de normale draairichting, laat udetrekkerlosenwachtutotdathetsnijgarnituur stilstaat. ►Fig.12: 1. Omkeerknop 2.Voedingslampje OPMERKING: In de omgekeerde draairichting werkt hetgereedschapslechtseenkortetijd,waarnahet automatisch stopt. OPMERKING: Nadat u het gereedschap is gestopt en u het gereedschap weer start, werkt het in de normale draairichting. OPMERKING:Alsuopdeomkeerknoptiktterwijl hetsnijgarnituurnogdraait,wordthetgereed- schap gestopt en klaargezet voor de omgekeerde draairichting. Elektrische rem Dit gereedschap is voorzien van een elektrische rem op hetsnijgarnituur.Alshetgereedschapcontinunietsnel hetsnijgarnituurstilzetnadatdetrekkerschakelaaris losgelaten, laat u het gereedschap onderhouden door uw servicecentrum. LET OP: Het remsysteem is geen vervanging voor de beschermkap. Gebruik het gereedschap nooit zonder de beschermkap. Een onbeschermd snijgarnituurkanleidentoternstigpersoonlijkletsel. Elektronische functie Constant-toerentalregeling Detoerentalregelfunctiezorgtvooreenconstanttoe- rental ongeacht de belastingsomstandigheden. Zachte-startfunctie Maakteenzachtestartmogelijkdooronderdrukking van de aanloopschok. MONTAGE WAARSCHUWING: Controleer altijd of het gereedschap is uitgeschakeld en de accu is ver- wijderd alvorens enige werkzaamheden aan het gereedschap te verrichten. Als het gereedschap niet wordt uitgeschakeld en de accu niet uit het gereedschapwordtverwijderd,kandatnaperonge- lukinschakelenleidentoternstigpersoonlijkletsel. WAARSCHUWING: Start het gereedschap nooit voordat het op de juiste wijze is gemon- teerd.Doorhetgereedschapineengedeeltelijk gemonteerde toestand te laten werken, kan dat na perongelukinschakelenleidentoternstigpersoonlijk letsel. De handgreep aanbrengen Voor DUR368A

1. Steekdeschachtvandehandgreepinhethand-

vat.Lijnhetschroefgatinhethandvatuitmethetgatin deschacht.Draaideschroefstevigvast. ►Fig.13: 1. Handvat 2.Schroef3.Schacht KENNISGEVING: Let op de richting van het handvat. Het schroefgat zal niet uitgelijnd zijn als het handvat niet in de juiste richting wordt aangebracht.

2. Plaats de handgreep tussen de handgreepklem en

dehandgreephouder.Steldehandgreepafondereen hoekdieueencomfortabelewerkhoudingbiedtenzet hem daarna vast met de inbusbouten. ►Fig.14: 1. Inbusbout 2. Handgreepklem

1. Bevestig de bovenste en onderste klemmen op de

2. Plaats de handgreep op de bovenste klem en

bevestig hem met behulp van de inbusbouten, zoals afgebeeld. ►Fig.15: 1. Inbusbout 2. Handgreep 3. Bovenste klem 4. Demper 5. Onderste klem 6.Afstandshouder LET OP: Verwijder of verkort de afstandshou- der niet. Als u dit doet, kunt u de controle over het gereedschapverliezenwaardoorpersoonlijkletsel kan worden veroorzaakt. De beschermstang aanbrengen Afhankelijk van het land Alsdebeschermstangbijuwmodelwerdgeleverd, bevestigt u hem aan de handgreep met behulp van de schroefopdebeschermstang. ►Fig.16: 1. Beschermstang 2.Schroef LET OP: Nadat de beschermstang is aange- bracht, mag u deze niet verwijderen. De bescherm- stang werkt als veiligheidsmaatregel om te voorko- mendatuperongelukhetmetalensnijbladaanraakt.80 NEDERLANDS Opbergen van de inbussleutel LET OP: Denk eraan dat u de inbussleutel niet in de gereedschapskop laat zitten. Dit kan letsel en/ofschadeaanhetgereedschapveroorzaken. Wanneerdeinbussleutelnietwordtgebruikt,bergtu hemopzoalsafgebeeldzodatuhemnietverliest. ►Fig.17: 1. Inbussleutel Op het model met een beugelhandgreep kunt u de inbussleutel ook op de handgreep opbergen, zoals afgebeeld. ►Fig.18: 1. Inbussleutel Correcte combinatie van snijgarnituur en beschermkap LET OP: Gebruik altijd de correcte combinatie van snijgarnituur en beschermkap. Een verkeerde combinatiebiedtmogelijkgeenbeschermingtegen hetsnijgarnituur,rondvliegendafvalenstenen.Het kan tevens de balans van het gereedschap beïnvloe- den en leiden tot letsel. Snijgarnituur Beschermkap Metalensnijblad (3-tands, 4-tands en 8-tands snijbladen) Nylondraad-snijkop Kunststofsnijblad De beschermkap aanbrengen WAARSCHUWING: Gebruik het gereedschap nooit zonder dat de beschermkap is aangebracht, zoals aangegeven in de afbeelding. Als u zich hier nietaanhoudt,kanernstigpersoonlijkletselworden veroorzaakt. OPMERKING: Het type beschermkap dat als stan- daardtoebehorenisbijgeleverd,verschiltafhankelijk van het land. Voor metalen snijblad Bevestig de beschermkap aan de klem met behulp van bouten. ►Fig.19: 1. Klem 2. Beschermkap Voor nylondraad-snijkop/kunststof snijblad LET OP: Wees voorzichtig uzelf niet te ver- wonden aan het snijgarnituur wanneer u de nylon- draad afsnijdt. Bevestig de beschermkap aan de klem met behulp van bouten. ►Fig.20: 1. Klem 2. Beschermkap 3.Mesje Het snijgarnituur aanbrengen LET OP: Gebruik altijd de bijgeleverde sleu- tel(s) bij het verwijderen of aanbrengen van het snijgarnituur. LET OP: Vergeet niet de inbussleutel die in de gereedschapskop is gestoken te verwijderen nadat het snijgarnituur is aangebracht. OPMERKING:Hettypesnijgarnitu(u)r(en)datals standaardtoebehorenisbijgeleverd,verschiltafhan- kelijkvanhetland.Hetsnijgarnituurwordtinsommige uitvoeringenvanhetmodelnietbijgeleverd. OPMERKING: Draai het gereedschap ondersteboven zodatuhetsnijgarnituurgemakkelijkkuntvervangen. Metalen snijblad LET OP: Bij het hanteren van het metalen snijblad draagt u altijd handschoenen en plaatst u de schede om het snijblad. LET OP: Het metalen snijblad moet goed geslepen zijn en vrij zijn van barsten of breuken. Alshetmetalensnijbladtijdensgebruikeensteen raakt,stoptuonmiddellijkhetgereedschapencontro- leertuhetsnijblad. LET OP: De bevestigingsmoer van het meta- len snijblad (met veerring) verslijt na verloop van tijd. Als de veerring enig teken van slijtage of ver- vorming vertoont, vervangt u de moer. Vraag uw plaatselijke, erkende servicecentrum een nieuwe te bestellen. LET OP: De buitendiameter van het metalen snijblad moet als volgt zijn. Gebruik nooit een metalen snijblad met een grotere buitendiameter. — 3-tandssnijblad:230mm — 4-tandssnijblad:230mm — 8-tandssnijblad:230mm ►Fig.21: 1.Moer2. Klemring 3.Metalensnijblad

2. Plaatshetmetalensnijbladopdeontvangerring

zodatdepijlenophetsnijbladendebeschermkapin dezelfderichtingwijzen. ►Fig.22: 1.Pijl

3. Plaatsdeklemringophetmetalensnijbladen

draai daarna de moer stevig vast met behulp van de pijpsleutel. ►Fig.23: 1. Inbussleutel 2.Pijpsleutel3. Vastdraaien

4. Verwijderdeinbussleuteluitdegereedschapskop.

Omhetmetalensnijbladteverwijderen,volgtudepro- cedures voor het aanbrengen in omgekeerde volgorde. Nylondraad-snijkop KENNISGEVING: Gebruik altijd een originele nylondraad-snijkop van Makita. ►Fig.24: 1.Nylondraad-snijkop2. Ontvangerring

2. Plaatsdenylondraad-snijkopopdeasendraai

hem met de hand stevig vast.

3. Verwijderdeinbussleuteluitdegereedschapskop.

Omdenylondraad-snijkopteverwijderen,volgtu de procedures voor het aanbrengen in omgekeerde volgorde. Kunststof snijblad KENNISGEVING: Gebruik altijd een origineel kunststof snijblad van Makita. ►Fig.25: 1.Kunststofsnijblad2. Ontvangerring 3. As

4. Inbussleutel 5. Vastdraaien 6. Losdraaien

2. Plaatshetkunststofsnijbladopdeasendraai

hem met de hand stevig vast.

3. Verwijderdeinbussleuteluitdegereedschapskop.

Omhetkunststofsnijbladteverwijderen,volgtudepro- cedures voor het aanbrengen in omgekeerde volgorde. BEDIENING Het schouderdraagstel bevestigen LET OP: Gebruik altijd het schouderdraagstel bevestigd aan het gereedschap. Stel voor gebruik het schouderdraagstel af op de lichaamsgrootte van de gebruiker om vermoeidheid te voorkomen. LET OP: Verzeker u er voor gebruik van dat het schouderdraagstel goed is bevestigd aan het bevestigingsoog van het gereedschap.

1. Draag het schouderdraagstel over uw

3. Stelhetschouderdraagstelafopeencomforta-

bele werkhouding. ►Fig.29 Het schouderdraagstel is voorzien van een snelontgrendelingsmethode. Knijpeenvoudigwegdezijkantvandegespinomhet gereedschap los te maken van het schouderdraagstel. DUR368A ►Fig.30: 1. Gesp DUR368L ►Fig.31: 1. Gesp De positie van het bevestigingsoog afstellen Voorcomfortabelerwerkenmethetgereedschap,kunt u de positie van het bevestigingsoog veranderen. Vergeet niet de positie van het bevestigingsoog aan te passenzoalsaangegevenindeafbeelding. ►Fig.32 1 De positie van het bevestigingsoog boven de grond 2 Depositievanhetsnijgarnituurbovendegrond 3 Dehorizontaleafstandtussenhetbevestigingsoog enhetonbeschermdedeelvanhetsnijgarnituur Draai de inbusbout op het bevestigingsoog los. Verplaatshetbevestigingsoognaareencomfortabele werkhouding en draai daarna de inbusbout vast. DUR368A ►Fig.33: 1. Bevestigingsoog 2. Inbusbout DUR368L ►Fig.34: 1. Bevestigingsoog 2. Inbusbout82 NEDERLANDS Correct hanteren van het gereedschap WAARSCHUWING: Houd het gereedschap altijd tegen uw rechterzij. Een correcte plaatsing vanhetgereedschapgeefteenmaximalecontrole over het gereedschap en verkleint de kans op ernstig persoonlijkletselveroorzaaktdoorterugslag. WAARSCHUWING: Let er goed op dat u te allen tijde de controle over het gereedschap behoudt. Zorg ervoor dat het gereedschap zich niet in uw richting of in de richting van iemand die in de buurt staat beweegt. Als u de controle over het gereedschap verliest, kan dat leiden tot ernstig letsel van de gebruiker en omstanders. WAARSCHUWING: Om een ongeval te voor- komen, bewaart u een afstand van 15 meter tus- sen gebruikers wanneer twee of meer gebruikers in hetzelfde gebied aan het werk zijn. Zorg boven- dien voor een persoon die de afstand tussen de gebruikers in de gaten houdt. Als iemand of een dier binnen het werkgebied komt, stopt u onmid- dellijk met het gebruik. LET OP: Als tijdens gebruik het snijgarnituur per ongeluk een steen of hard voorwerp raakt, moet het gereedschap worden gestopt en op beschadigingen worden gecontroleerd. Als het snijgarnituur beschadigd is, moet deze onmiddel- lijk worden vervangen. Het gebruik van een bescha- digdsnijgarnituurkanleidentoternstigpersoonlijk letsel. LET OP: Verwijder de schede vanaf het meta- len snijblad wanneer u gras gaat maaien. Eencorrecteplaatsingenhanteringgeefteenmaximale controle en verkleint de kans op letsel veroorzaakt door terugslag. DUR368A ►Fig.35 DUR368L ►Fig.36 Bij gebruik van de nylondraad-snijkop (type met stoot-aanvoermechanisme) Denylondraad-snijkopiseendubbele-draad- kop voor de graskantmaaier uitgerust met een stoot-aanvoermechanisme. Omdenylondraadaantevoeren,tiktumetdesnijkop opdegrondterwijldezedraait. ►Fig.37: 1.Meesteffectievemaaigebied KENNISGEVING: Het stoot-aanvoermecha- nisme zal niet goed werken wanneer de nylon- draad-snijkop niet draait. OPMERKING: Als de nylondraad niet wordt aan- gevoerdwanneerdesnijkoptegendegrondwordt gestoten, volgt u de procedures in de tekst onder het kopjeOnderhoudomdenylondraadopnieuwopte wikkelenoftevervangen. ONDERHOUD WAARSCHUWING: Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd, voordat u een inspectie of onderhoud aan het gereedschap uitvoert. Als het gereedschap niet wordt uitgeschakeld en de accu niet uit het gereedschapwordtverwijderd,kandatnaperonge- lukinschakelenleidentoternstigpersoonlijkletsel. KENNISGEVING: Gebruik nooit benzine, was- benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt. OmdeVEILIGHEIDenBETROUWBAARHEIDvan het gereedschap te handhaven, dienen alle reparaties, onderhoudofafstellingentewordenuitgevoerdbijeen erkendMakita-servicecentrumofdeMakita-fabriek,en altijdmetgebruikvanMakita-vervangingsonderdelen. De nylondraad vervangen WAARSCHUWING: Gebruik uitsluitend nylondraad met de diameter die wordt aangege- ven in deze gebruiksaanwijzing. Gebruik nooit een zwaardere draad, metaaldraad, touw of iets dergelijks. Als u dit niet doet, kan dat schade aan het gereedschap veroorzaken en leiden tot ernstig persoonlijkletsel. WAARSCHUWING: Verwijder altijd de nylon- draad-snijkop vanaf het gereedschap wanneer u de nylondraad vervangt. WAARSCHUWING: Controleer of het deksel van de nylondraad-snijkop goed op de behuizing is bevestigd, zoals hieronder beschreven. Als u het deksel niet stevig bevestigt, kan de nylon- draad-snijkopuitelkaarvliegenenernstigpersoonlijk letsel veroorzaken. Vervang de nylondraad wanneer deze niet meer wordt aangevoerd. De vervangingsmethode voor denylondraadverschiltafhankelijkvanhettype nylondraad-snijkop. 95-M10L ►Fig.38

►Fig.39 Voor Ultra Auto 4 ►Fig.40 UN-74N ►Fig.41 Type met handmatige aanvoer Wanneerdenylondraadkortwordt,trektuhemuithet oogjeenvoertuhemaaninhetandereoogje. ►Fig.4283 NEDERLANDS Het kunststof snijblad vervangen Vervanghetsnijbladalshetisversletenofafgebroken. ►Fig.43 Lijnbijhetaanbrengenvanhetkunststofsnijblad,depijl ophetsnijbladuitmetdieopdebeschermkap. ►Fig.44: 1.Pijlopdebeschermkap2.Pijlophetsnijblad PROBLEMEN OPLOSSEN Alvorensuverzoektomreparatie,kuntuzelfalsvolgthetprobleemopsporenenoplossen.Alsumeteenprobleem kampt dat in deze handleiding niet wordt beschreven, probeer dan niet het gereedschap te demonteren. Laat reparaties overaaneenerkendMakita-servicecentrum,uitsluitendmetgebruikvanorigineleMakita-vervangingsonderdelen. Probleemomschrijving Waarschijnlijke oorzaak (storing) Oplossing Motorlooptniet. De accu is niet aangebracht. Breng de accu aan. Probleem met de accu (lage spanning). Laad de accu op. Als het opladen niet helpt, ver- vangt u de accu. Deaandrijvingwerktnietgoed. Vraaguwplaatselijke,erkendeservicecentrumhet gereedschap te repareren. De motor stopt na kort te hebben gedraaid. Deaccuisbijnaleeg. Laad de accu op. Als het opladen niet helpt, ver- vangt u de accu. Oververhitting. Stophetgebruikvanhetgereedschapenlaathet afkoelen. Hetgereedschapbereikthetmaxi- male toerental niet. De accu is niet goed aangebracht. Breng de accu aan zoals beschreven in deze gebruiksaanwijzing. Hetaccuvermogenneemtaf. Laad de accu op. Als het opladen niet helpt, ver- vangt u de accu. Deaandrijvingwerktnietgoed. Vraaguwplaatselijke,erkendeservicecentrumhet gereedschap te repareren. Hetsnijgarnituurdraaitniet: stop het gereedschap onmiddellijk! Een vreemd voorwerp, zoals een tak, zit vastgeklemd tussen de bescherm- kapenhetsnijgarnituur. Verwijderhetvreemdevoorwerp. Deaandrijvingwerktnietgoed. Vraaguwplaatselijke,erkendeservicecentrumhet gereedschap te repareren. Abnormale trillingen: stop het gereedschap onmiddellijk! Eénuiteindevandenylondraadis afgebroken. Tikmetdenylondraad-snijkoptegendegrondterwijl deze draait zodat nieuwe nylondraad wordt aangevoerd. Deaandrijvingwerktnietgoed. Vraaguwplaatselijke,erkendeservicecentrumhet gereedschap te repareren. Hetsnijgarnituurendemotorkunnen niet stoppen: verwijderdeaccuonmiddellijk! Elektrischeofelektronischestoring. Verwijderdeaccuenvraaguwplaatselijkerkende servicecentrum het gereedschap te repareren. OPTIONELE ACCESSOIRES WAARSCHUWING: Gebruik uitsluitend de aanbevolen accessoires of hulpstukken die wor- den aangegeven in deze gebruiksaanwijzing. Het gebruikvaneniganderaccessoireofhulpstukkan leidentoternstigpersoonlijkletsel. LET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven.Bijgebruikvanandereaccessoiresof hulpstukkenbestaathetgevaarvanpersoonlijkelet- sel.Gebruikdeaccessoiresofhulpstukkenuitsluitend voor hun bestemde doel. Wenstumeerbijzonderhedenoverdezeacces- soires,neemdancontactopmethetplaatselijke Makita-servicecentrum.

• Nylondraad(snijdraad)
