Producttype	Draadloze grasmaaier
Merk	Worx
Model	WG779E.1
Nominale spanning	40 V (2 x 20 V max.)
Snijdiameter	34 cm
Snijhoogte	20 tot 70 mm (6 standen)
Inhoud opvangbak	30 L
Onbelast toerental	3300 / 3500 tpm
Gewicht (machine alleen)	12,1 kg
Voorwielen	160 mm
Achterwielen	180 mm
Accutype	Lithium-ion (2 accu's nodig)
Geluidsdrukniveau	LpA = 76,5 dB(A) ; KpA = 3 dB(A)
Geluidsvermogenniveau	LwA = 87,76 dB(A)
Hand-armtrillingen	ah = 3,246 m/s² ; K = 1,5 m/s²
Veiligheidsvoorzieningen	Veiligheidssleutel, veiligheidsklep, schakelhendel
Acculadingsindicator	LED-indicator met 5 niveaus op de machine
Vulstandindicator opvangbak	Drijvende klep (leeg = omhoog, vol = omlaag)
Instelling snijhoogte	Centrale hendel (6 standen)
Mes onderhoud	Regelmatig slijpen, vervanging elke 50 uur of 2 jaar
Opslag	Inklapbare duwstang, verticaal opbergen
Aanbevolen gebruik	Gazons van particulieren

Veelgestelde vragen - WG779E.1 WORX

Waarom start mijn grasmaaier niet?

Controleer of de veiligheidssleutel goed is ingedrukt en de schakelhendel is ingeschakeld. Zorg ervoor dat de accu's opgeladen zijn en correct zijn geplaatst. Als het mes vastzit, draai de maaier om en controleer of het mes vrij kan draaien.

Wat te doen als de motor stopt tijdens het maaien?

Laat de schakelhendel los, verwijder de veiligheidssleutel en controleer of het mes vrij kan draaien. Verhoog de snijhoogte of vertraag het tempo om overbelasting te voorkomen. Als het probleem aanhoudt, laad de accu's op.

Hoe stel ik de snijhoogte in?

Stop de maaier, laat de hendel los en wacht tot het mes volledig stopt. Gebruik de hoogteverstelhendel (8) om een van de 6 standen (20 tot 70 mm) te selecteren. Raak het mes nooit aan tijdens het draaien.

Hoe installeer ik de opvangzak?

Open de veiligheidsklep door deze met de handgreep op te tillen. Haak de opvangzak vast door de haken in de sleuven te steken en laat de klep zakken. Zorg ervoor dat de zak goed vastklikt.

Waarom trilt mijn grasmaaier abnormaal?

Dit duidt op een probleem. Stop onmiddellijk de maaier, verwijder de veiligheidssleutel en controleer of het mes beschadigd of uit balans is. Vervang het mes indien nodig (verbogen of versleten). Als de trilling aanhoudt, breng het naar een erkend servicecentrum.

Hoe slijp ik het mes?

Verwijder het mes nadat u de maaier hebt uitgeschakeld en de sleutel hebt verwijderd. Zet het in een bankschroef en vijl de snijkanten met een fijne vijl terwijl u de oorspronkelijke hoek behoudt. Controleer de balans door het aan een schroevendraaier te hangen. Monteer het terug en draai stevig vast.

Hoe reinig ik de maaier na gebruik?

Stop de maaier en verwijder de sleutel. Gebruik een zachte borstel en een doek om gras en vuil te verwijderen. Gebruik nooit water of chemicaliën. Maak het gebied onder het mes schoon met een houten of plastic gereedschap.

Wat te doen als de accu niet oplaadt?

Controleer de aansluitingen van de lader. Als de LED rood knippert, is de accu te warm; laat deze afkoelen tot onder 42°C. Als het lampje uit blijft, vervang de lader of neem contact op met een erkend servicecentrum.

Hoe berg ik de maaier correct op?

Maak hem schoon, verwijder de accu en de sleutel. Vouw de duwstang in door de knop op de handgreep los te maken (zie Fig. K1/K2). Berg hem op in een droge ruimte zonder er voorwerpen op te plaatsen. Gebruik de verticale opbergmogelijkheid.

Wat is het maximale oppervlak dat met een volledige lading kan worden gemaaid?

Dat hangt af van het gras en de snijhoogte. Met twee 4,0 Ah accu's tot 460 m² voor fijn en droog gras (snijhoogte van 7 tot 5 cm). Met 2,0 Ah accu's ongeveer 230 m². Loop in een normaal tempo en vermijd veelvuldig stoppen.

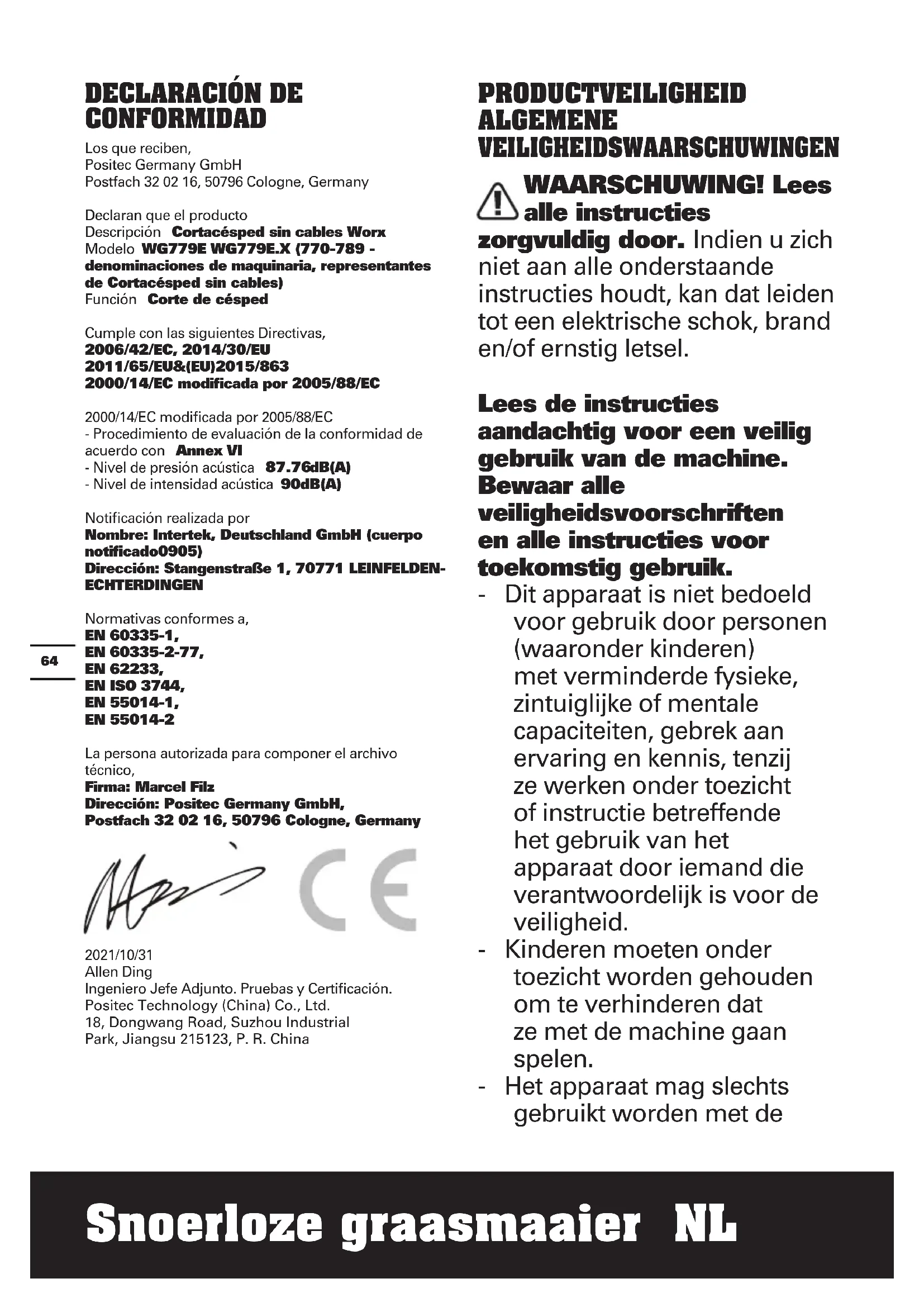

GEBRUIKSAANWIJZING WG779E.1 WORX

zorgvuldig door. Indien u zich nicht aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, branden/of ernstig letsel.

Lees de instructies aandachtig voor een veilig gebruik van de machine. Bewaar alle veiligheidsvoorschriften en alle instructies voor toekomstig gebruik.

• Dit apparaat is nicht bedoeld voor gebruik door Personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, gebrek aan ervaring en kennis, tenzij ze werken onder toezicht of instructie betreffende het gebruik van het apparaat door iemand die verantwoordelijk is voor de veiligheid.

• Kinderen要去en onder toezicht worden gehonden om te verhinderen dat ze met de machine gaanspelen.

• Het apparaat mag slechts gebruikt worden met de

netadapter die bij het apparaat geleverd worden.

BELANGRIJK LEES DIT VOOR GEBRUIK BEWAAR DEZE INSTRUCTIES VOOR LATERE NASLAG Veilige manier van gebruiken OPPLEIDING

a) Lees de instructies zorgvuldig door. Maak uzelf bekend met de bediening en het juiste gebruik van het apparatusat.
b) Laat nooit kinderen of mensen die nichtbekend zich met deze instructies het apparaat gebruiken. Plaatselijke bepalingen kunnen een minimumleeftijd vereisen van de gebruiker.
c) Maai nooit wanneer er\ mensen, met name kinderen,\ of huisdieren in de buurt�.
d) Denk eraan dat de gebruiker verantwoordelijk is voor ongevalen en schade die ontstaan met andere Personen en hun eigendommen.

VOORBEREIDING

a) Draag bij het maaien.altijd stevige schoenen en een lange broek. Gebruik dit apparaat Niet wanner u op blote voeten of op open

sandalen/slippers loopt.

b) Inspector de omgeving van de gebruike apparatuur en verwijder alle voorwerpen die door de machine weggeworpen zouden+kennen worden;
c) Controller voor het gebruik.altijd of de messen,debouten waarmee de messen vastzitten en het snijgedeelte Niet versleten of beschadigd zich. Vervang versleten of beschadigde messen enbouten in paren om zo de balans te bewaren.Vervang beschadigde en onleesbare labels.

BEDIENING

a) Maai alleen overdag of in goed kunstlicht.
b) Gebruik het apparaat, voor zover möglichk, Niet in nat gras.
c) Zorg er op hellingen.altijd voor dat u stevig staat.
d) Loop, ren Niet;
e) Een ronddraiende machine op wielen gebruikt u evenwijdig aan hellingen, Niet op en neer;
f) Wees extra voorzichtig
wonneer u op hellingen van
richting verandert.
g) Maai Niet op zeer steile hellingen.
h) Wees extra voorzichtig wonneer u het apparaat

Snoerloze graasmaier NL

achteruit ofaaru toe haalt.

i) Stop de messen wanneer de maaier gekanteld dient te worden voor vervoer over oppervlaktes anders dan gras en wonneer het apparaat van enaar het gebied dat gemaaid worden getransporteerd.
j) Gebruik het apparaat nooit wanneer beschermkappen beschadigd zichn of zonder dat veiligheidsonderdelen zoals deflectors en/of grasopvangers geplaatst zichn.
k) Schakel de motor in volgens de instructies en houd uw voeten uit de buurt van de messen.
I) Kantel het apparaat nooit bij het inschakelen van de motor, behalte wanner het apparaat gekanteld moet worden om gestart te worden. Kantel het apparaat in dat geval zicheer dan absoluutoodzakelijk en til alleen het gedeelte op dat nicht richting de gebruiker wijst.
m) Plaats uw handen of voeten Niet in de buurt van of onder draaiende onderdelen. Blij bij cirkelmaaiers altijd uit de buurt van deuitwerpopening.
n) Raak het mes nicht aan voordat de machine

uitgeschakeld is en de messen volledig tot stilstand zich gekomen;

o) Start de grasmaier nicht wonneer u voor deuitlaatopening staat.
p) Vervoer de grasmaaier nicht verwijl de stroom is ingeschakeld.
q) Stop de grasmaaier en verwijder het vergrendelingsapparaat. Controleer of alle bewegende onderdelen volledig tot stilstand zichen gekomen.
- Als u de machine onbeheardThat,
- Voordatu een blokkade verwijdert,
- Voordat u de machine contrôleert, schoonmaakt of eraan werkt,
- Nadat u een vreemd object heeft geraakt. Controller het apparaat op beschadigingen en repareer deze indien nodig.

Wanner het apparaat abnormaal begint te trillen (meteen inspecteren)

• Inspector op schade.
• verwang of reparer eventuele beschadigde onderdelen.
• controller en maak alle losse onderdelen vast.

ONDERHOUD EN OPSLAG

a) Zorg ervoor dat alle bouten, moeren en schroeven stevig aangedraaid zich om er zeker van te zich dat er veilig met het apparaat gewerkt kan worden;
b) Controller de grasbak regelmatig op slijtage of hinteruitgang;
c) Vervang beschadigde of versleten onderdelen voor uw eigenveiligheid. Gebruik alleen originele verwangonderdelen en accessoires.
d) Wees voorzichtig bij het instellen van de machine, zodate er geen vingers bekneld raken tussen de bewegende onderdelen en de vaste delen van de machine.
e) Laat de grasmaier volledig afkoelen voordat u deze opbergt.
f) Wanner er u de bladen onderhoudt, moet u zich bewust+zijn dat ze nog steeds kunnen bewegen, zelfs als de stroombron isuitgeschakeld.

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en accupacks mogen nicht gedemonteerd, geopend of vernietigd worden.

b) Sluit accurpacks nicht kort. Bewaar accurpacks nicht willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accurpack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en anderekleine metalen voorwerpen die de contacten van de accurpack kunnen verbinden. Kortgesloten contacten van accurpacks kunnen brandwonden of brand verooorzaken.

c) Stel accupacks nicht bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accupacks nicht bloat aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig te zichn dat de vloeistof Niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteen een

arts wanner een batterijof accupack is ingeslikt .

g) Houd batterijcellen en accupacks schoon en droog.
h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zich geworden.
i) Accupacks要去en voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.
j) Laat accupacks nicht langdurig opladen als zi net worden gebruikt.
k) Na een lange opslagperiode kan het nodig�aten het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.
I) Accupacks presteren het best bij normale kamertemperatuur (20 °C ± 5 °C).
m) Wanneer u accupacks wegwerpt, dient u accupacks van verschillende elektrochemische systemen van elkaar afgezonderd te houden.
n) Laad alleen op met een lader met de technische gegevens van Worx. Gebruik geen andere lader dan de lader die

specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor een type accupack geschikt is kan een brandgevaar inhouden wanner gebruikt met een ander type.

o) Gebruikt geen.Accupack dat Niet bedoeld is voor gebruik met deze apparatuur.
p) Houd accuracks buiten het bereik van kinderen.
q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
r) Verwijder het batterijpakketuit de apparatuur als hetniet in gebruik is.
s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.

SYMBOLEN

!	Lees de gebruiksaanwijzing zorgvuldig en zorg ervoor dat u snapt hoe de bediening werkt.
	Houd omstanders op afstand.

	Pas op voor scherpe messen. De messen blijven draaien als de motor uitgeschakeld is. Neem de stekker uit het stopcontact voordat u onderhoud verricht.
	Niet blootstellen aan regen of water
	Niet in brand steken
Li-Ion	Batterijen Niet weglooien. Breng lege accu's maar en recyclingcentrum of inzamelpunt voor chemisch afval bij u in de buurt.
	Draag beschermende handschoenen
STOP	De messen blijven nog even doordraaien nadat de machine is uitgeschakeld. Wacht tot alle onderdelen van de machine hebmaal tot stilstand zich gekomen voor u deze aanraakt.
	Verwijder de sleutel
	Afgedankte elektrische producten mogen nicht bij het normale huisafval terechtkommen. Breng deze producten waar mogelijk maar een recyclcentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

TECHNISCHE GEGEVENS

Type WG779E WG779E.X (770-789 - aanduiding van machinerie, kenmerkend voor Snoerloze grasmaaier)

	WG779E WG779E.X**
Nominal ver-mogen	40V --- Max. (2x20V Max.)***
Toerental on-belast	3300 / 3500/min
Snijdiameter	34cm
Maaihoogte	20-70mm
Hoogte-install-ingen	6
Diameter van voorwiel	160mm
Diameter vanchterwiel	180mm
Capaciteit grasbak	30L
Accutype Lithium	onbatterij
Gewicht machine	12.1kg

**X = 1 - 999 A-Z, M1-M9 waar eenoor verschillende klanten, er zichen geen veiligheidsgerelateerde wijzigingen+tussen deze modellen.
*** Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 20 volt. Nominale spanning is 18 volt.

Categorie Typ Hoedanigheid
20V Accu	WA3551 2.0 Ah
	WA3572 2.5 Ah
	WA3553 4.0 Ah
	WA3014 4.0 Ah
20V Laber	WA3772 2.0 A
	WA3883 4.0 A

We raden u aan om accessoires te kopen in de winkel waar het gereedschap worden verkocht. Zie het accessoirepakket vooreer informatatie. Winkelpersoneel kan u helpen en adviseren.

GELUIDSPRODUCTIE

A-gewogen geluidsdruk

LpA:76.5dB(A) KpA:3dB(A)

A-gewogen geluidsvermogen

LwA:87.76dB(A)LwA:3dB(A)

Gewogen trillingswaarde	ah=3.246m/s2
	Onzekerheid K=1.5m/s2

WAARSCHUWING: De trillingssemissiewaarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze waarop het gereedschap worden gebruikt, zoals in de volgende voorbeelden: Hoe het gereedschap worden gebruikt en welk materiaal worden gesneden of geboard. Of het gereedschap in goede staat verkeerd en correct worden onderhonden. Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zichen en in goede staat verkeren. De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivirusatie-accessoires. En of het gereedschap worden gebruikt waarvoort het ontworpen is en in overeenstemming met deze instructies.

Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het Niet op de juiste wijze gehanteerd worden.

WAARSCHUWING:Voor de nauwkeurigheid moet bij een schatting van het

blootstellingsniveau in de feitetijke gebruiksomstandigheden rekening worden gehonden met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en verwij het gereedschap in werkung is zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. Help de blootstelling aan trillingen te minimaliseren. Gebruik ALTIJD scherpe beitels, boren en messen. Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing).

Schaf antivirusibratie-accessoires aan wanner u het gereedschap geregeld gebruikt.

Plan de werkzaamheden zodate taken met veel trillingen over een aantal dagen verspreid worden.

BEDIENINGSINSTRUCTIES

OPMERKING: lees het instructieboekje aandachtig voor gebruik van het gereedschap.

GEBRUIK VOLGENS BESTEMMING

Dit product is bestemd voor het maaien van gazons (uitsluitend particulier gebruik).

ASSEMBLAGE EN BEDIENING

ACTIE FIGUUR
MONTAGE
Assembleren van de greepstang OPMERKING: Kies=eén van de twee gaten in de onderste hendel voor de gewenste hoogte van de hendel.	Zie Fig. A1, A2, A3, A4, A5
Assembleren van grasopvangzak	Zie Fig. B1, B2, B3, B4
Assembleren van de grasopvangzak aan de grasmaaachine OPMERKING: Druk de graszak iets waar beneden om te controlleden of hij volledig gemonteerd is.	Zie Fig. C1, C2
Controleren van de laadtoestand van het.accupack OPMERKING: Fig. D1 is alleen geschikt voor het.accupack met indicatielampje voor de accu.	Zie Fig. D1
Laden van het.accupack OPMERKING: Het.accupack worden onopgeladen geleverd. Voor de eerste koer maaien要去 het.accupack volledig worden opgeladen.Laad de twee accu's.altijd op hetzelfde moment op.U vindt meer gedetailleerde informatatie in de handleiding voor het laadapparaat.	Zie Fig. D2, D3
Verwijderen & Plaatsen van het.accupack OPMERKING: Deze grasmaaier zaalleenwerken als beiden accu's+zijn gemonteerd. Gebruik altijddezelfde twee accu's en laad de twee accu's op hetzelfde moment op.Als u twee accu's metverschillend vermogen gebruikt, zal de machine alleen draaien volgens de laagste gemeenschappelijk noemer.	Zie Fig. E
BEDIENING

Batterijlaadindicatie op de machine Zie bijzonderheden in het gedeelte ACCUSTATUS BEANGRIJK Als slechtsënlichtbrandt,isinminstensënaccu leeg en moet wordenopgeladen,zelfs al kan er noggrasgemaaidworden. Gaat uverder metgrasmaaien terwijld'acuuindeze toestand is,danvermindertudelvensduur en deprestaties van de accu. Als er geen enkel lampje brandt is minstensënlampje Niet geheel geinstalleerdofdefect, controllerdanofde accu's goedzijngeplaatst.	Zie Fig.F
Starten&StoppenZieFig.G1,G2
Instellen van de maaihoogteWAARSCHUWING!Stopenlaatde schakelaarlos,voordatudehoogteverandert.De messendraaiennahetuitschakenogeven dooreendraaiendmeskanletselveroorzaken.Raakde draaiende messenniet aan.	Zie Fig.H
Indicator vulniveauu graszakLege status:flapzwevend(a)Vollestatus:flapomlaag(b)	Zie Fig.I1
Verwijderen/legenvan degrasopvangzakWAARSCHUWING!Controlleraltijddeveiligheidsflap,sluitduiutlaatvoorgruik.Tilnooitdeveiligheidsflapopwanneer degrasmaaier ingruikisconderdegrasopvangbak.	Zie Fig.I2
AchterafvoerZieFig.J
OpslagZieFig.K1,K2

BATTERIJ STATUS (Zie Fig. F)

Vóor starten of gebruik dient u de knop "POWERTEST" op het apparaat in te drukken om het batterijvermogen te controlen. Tijdens het gebruik worden het accuvermogen automatisch aangegeven, door de indicate voor het accuvermogen. De lampjes tonen constant de toestand en de conditie van de accu, en wel als volgt:

Indicatie voor de status van het accuvermogen	Accustatus
Vijf groene lampjes ( ) branden.	De twee accu's+zijn geheel opgeladen.
Twee, drie of vier groen lampjes branden.	De twee accu's hebben restvermogen. Hoe meer lampjes oplichten, hoe meer accuvermogen.
Er brandt maar eén groen lampje ( )	Minstens eén accu is leeg en moet worden opgeladen.
Er brandt geen enkel lampje.	Minstens eén accu is Niet geheel geinstalleerd of de accu is defect.
Er brandt maar eén lampje tweemaal per cyclus.	Tenminste eén accu is te ver ontladen (raadpleeg de oplaadstatus van de accu). Laad de twee accu's tegelijk op voordat u ze opnieuw gebruikt of opslaat.
Er brandt maar eén lampje driemaal per cyclus.	Minstens eén accu is heet. Wacht totdat hij is afgekoeld, voordat u opnieuw opstart.
Er brandt maar eén lampje viermaal per cyclus.	Het apparaat is overbelast. Vergroot de maaihoogte of duw langzamer.

MAAITIPS OPMERKING: INSPECTEER DE OPPERVLAKTE WAAR DE MAAIER GEBRUIKT MOET WORDEN EN VERWIJDER ALLE STENEN, STOKKEN, DRAAD, BOTTEN EN ANDER AFVAL DAT DOOR HET DRAAIENDE MES WEGGEWORPEN ZOU KUNNEN WORDEN.

1. Maai evenwijdig aan hellingen, Niet op en neer. Wees zeer zorgvuldig als u op een helling van richting verandert. Maai geen steile hellingen. Zorg ervoor dat uw voeten stevig staan.
2. Laat de schakelaar los om de maaier "UIT" te schakelen als u over grind gaat (steentjes+kennen door het mes worden weggeworpen).
3. Zet de maaier op de hoogste snijhoogte als u maait door ruwe grond of hoog onkruid. Zou u te veel gras tegelijk verwijderen, dan kan dat resulteren in het doorslaan van een zekering, waardoor de maaier stocht.
4. Gebruikt u een grasszak in het seizoen waarin het gras snel groeit, dan kan het gras zich ophopen in de uitwerpopening. Laat de schakelaar los om de maaier "UIT" te zetten en verwijder de veiligheidssteutel. Verwijder de grasszak en schud het gras totchterin de zak. Verwijder gras en ander afval dat zich heeft opgehoopt bij de

uitwerpopening. Zet de graszak weer terug.

1. Mocht de maaier abnormaal trillen, laut dan de schakelaar los om de maaier "UIT" te zetten en verwijder de veiligheidssleutel. Zoek maar deoorzaak. Trilling is een waarschuwing voor een probleem. Gebruik de maaier Niet voordat er een controle is uitgevoerd.
2. LAAT DE SCHAKELAAR ALTIJD LOS OM DE MAAIER "UIT" TE SCHAKELEN EN VERWIJDER DE VEILIGHEIDSSELEUTEL ALS U DE MACHINE ONBEHEERD ACHTER LAAT, ZELFS ALS HET MAAR EVEN IS.

MAAIGEBIED

Het maaigebied worden beinvloed door verscheidene factoren, zoals de maaihoogte, de vochtigheid van het gazon, de graslengte en de dichtheid. Overigens worden het maaigebied verkleind doordat de maaierijdens het gebruik te vaak gestart en gestopt worden. De tabel hieronder geeft de verhoudingussen de maaiomstandigheden en het maaigebied wee.

Maaiomstandigheden Maaigebied (maximum)
Grasconditie	Maaihoogte	2.0 Ah Accu	2.5 Ah Accu	4.0 Ah Accu
Bijzonder dun, droog gras	Afsnijlengte 7cm tot 5cm	230m²*	280m²*	460m²*
Dun, droog gras	Afsnijlengte 7cm tot 3cm	120m²*	140m²*	230m²*

• Gebruik met 2 volledig opgeladen accu's tegelijkertijd.

TIPS:

1) Aanbevolen worden om uw gazon vaak te maaien, met normale tred te lopen, en de maaier tijdens het gebruik Niet te vaak te starten/stuppen.
2) Om de Beste prestatie te behalen dient u voor twee volledig opgeladen accu's tegelijkertijd te zorgen en altijd 1/3 of minder van de graslente af te maaien.
3) Loop langzaam als u lang gras afmaait, zodate de maaier effectiever werkt, en verwijder het maaisel grondig.
4) Vermijd maaien van nat gras, anders blijft dit aan de onderkant van de kap kleven en kan het maaisel Niet worden verzameld ofaar behoren worden verwijderd.
5) Bij十几年 deik gesamt een grotere maaihoogte te worden gezebuikt. Dit zal de levensduur van de accu verlungen.

ONDERHOUD

WAARSCHUWING: Stop de maier en verwijder de veiligheidspin voordat u de graszak verwijdert.

OPMERKING: Om er zeker van teল dat uw machine lang meegaat en betrouwbaar blijft, dient u de volgende onderhoudstaken regelmatig uit te voeren.

Controleer op duidelijk zichtbare defecten, zoals een loszittend, verbogen of beschadigd mes, loszittende montages en versleten of beschadigde onderdelen. Controleer of de afdekkingen en beschermkappen onbeschadigd zijn en op de juiste wijze op de grasmaaier bevestigd�. Voer eventueleoodzakelijk onderhoud ofoodzakelijkre reparatiesuit voordat u de grasmaaier gebruikt. Wanner de grasmaaier ondanks regelmatinonderhoud toch nicht werkt, neem contact op met once klantenservice voor advies.

HET MES SLLJPEN

HOUD HET MES SCHERP VOOR DE BEST PRESTATIES.

DRAAG GOEDE OOGBESCHERMING ALS U HET MES VERWIJDERT, SLIJPT EN MONTEERT. ZORG ERVOOR DAT DE VEILIGHEIDSSLEUTEL VERWIJDERD IS.

Het is meestal voldoende het mes twee keer tijdens het maaiseizoen te slijpen. Door zand worden het mes snel bot. Heeft het gras een zanderige bodem, dan moet het mes vaker geslepen worden.

VERVANG EEN VERBOGEN OF BESCHADIGD MES DIRECT.

ALS U HET MES SLIJPT:

1. Zorg ervoor dat het mes gebalanceerd blijft.
2. Slijp het mes op de oorspronkelijke snijhoek.
3. Slijp de randen aan beiden kanten van het mes en verwijder bezelfde hoeveelheid materiaal van weerszijden.

OPMERKING: 1. Zorg dat de maaimachine isuitgeschakeld en verwijder de sleutel.
2. Plaats de machinerechtop in de opslagstand.

HET MES SLIJPEN IN EEN BANKSCHROEF (Zie Fig. L)

1. Laat de schakelhendel los, wacht tot het mes gestopt is en verwijder de veiligheidssteutel voordat u het mes demonteert.

2. Verwijder het mes van de maaier. Zie de instructies voor het verwijdenen en monteren van het mes.

3. Monteer mes L-1 in een bankschoef L-2.

4. Draag een veiligheidsbril en pas op dat u zichzelf nicht snijdt.

5. Vijl zorgvuldig de randen van het mes met een fijnvejl L-3 of op een slijpsteen.
6. Controller de balancering van het mes. Zie de instructies voor de balancering.
7. Zet het mes terug op de maaier en zet het stevig vast.
   Zie de instructies hieronder.

HET MES BALANCEREN (Zie Fig. M)

Controleer de balancingering van het mes door het centrale gat van het mes M-1 over een spijker of schroevendraaier M-2 te zetten, horizontaal in een bankschoef geklemd M-3. Als het mes Niet in elke stand blijft staan, vrij dan aan het einde dat maar beneden komt. Het mes is goed gebalanceerd als het horizontaal blijft staan.

ONDERHOUD VAN HET MES (Zie Fig. N1, N2)

Vernieuw het metalen mes na 50增高 met een minimum vanaf 2aar, ongeacht de conditie waar het

mes verkeert. Volg deze werkwijze voor het verwijderen en verrangen van het mes. Draag tuinhandschoenen (niet meegeleverd) en gebruik een moersleutel (niet meegeleverd) om het mes te verwijderen. Houd het mes (18) vast en schroef de bout (17) linksom met de moersleutel, en verwijderervolgens het blad.

Om opniew te monteren,plaatst u het blad (18) met de snijranden maar de grond gericht. Zet daarna de moer stevig vast (17).

OPSLAG: (Zie Fig. K1, K2)

Stop de maaier en verwijder de veiligheidssleutel.
Maak de buitenkant van de machine goed schoon met behulp van een zachte borstel en een doek.
Gebruik geen water, oplosmiddelen of poetsmiddelen.
Verwijder al het gras en andere resten, met name uit de ventilatieopeningen.

Leg de machine op zichkant en maak de messen schoon. Wanner grasresten vastzitten in de beschemkap van de messen, kunt u deze verwijderen met een houten of plastic voorwerp.

Berg de machine op een droge plek op. Plaats geen andere objcten op de machine.

Om de grasmaaier gemakkelijk op te bergen, geef de vergrendeling van de handgreep vrij en vouw de bovenste handgreep op zoals weergegeven op Afb. K1 en K2.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten kunt u nicht met het normale huisafval weggooien. Breng deze producten, indien möglichk, maar een

recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente maar informatie en advies over het recyclen van elektrische producten.

Problemen Herstelhandeling

1. De maaier start nicht als de schakelhendel worden bediend.	A. Zorg ervoor dat de veiligheidssteutel geinstalleerd is en correct geplaatst, en dat de inschakelknop volledig is ingedrukt. B. Laat de schakelaarhendel los om de maaier uit te zetten. Trek de veiligheidssteutel uit, ker de maaier om en controllerer of het blad vrij kan draaien. Als dat nicht zo is, returneer dat dan maar een geauthoriserde onderhoudsmechanicus. Het blad moet vrij kunnen draaien. C. Is de accu volledig opgeladen? Koppel de扩容er aan op de stroomtoevoer en wacht tot de groene lamp oplicht.
2. De motor stopt tijdens het maaien.	A. Laat de schakelaarhendel los om de maaier uit te zetten. Trek de veiligheidssteutel uit, ker de maaier om en controllerer of het blad vrij kan draaien. Als dat nicht zo is, returneer dat dan maar een geauthoriserde onderhoudsmechanicus. Het blad moet vrij kunnen draaien. B. Verhoog de maaihoogte van de wielenaar de hoogste positie en start de maaier. C. Is de accu volledig opgeladen? Koppel de扩容er aan op de stroomtoevoer en wacht tot de groene lamp oplicht. D. Voorkom overbelasting van de maaier. Ga langzamer maaien of verhoog de maaihoogte. Of doe beiden.
3. De maaimachine werknt waar het maaien verloopt Nietaar tevredenheid, of maait het hele gazon.	A. Is de accu volledig opgeladen? Koppel de扩容er aan op de stroomtoevoer en wacht tot de groene lamp oplicht. B. Laat de schakelaarhendel los om de maaier uit te zetten. Trek de veiligheidssteutel uit. Keer de maaier om en controllerer: Het blad op scherpte – houd het blad scherp. Het ekn de uitwerpgoot op blokkades. C. De aanpassing van de welhoogte kan te laag+zijn ingesteld voor de staat van het gras. Verhoog de maaihoogte.
4. De maaier is moeilijk te duwen.	A. Verhoog de maaihoogte om de wrijving:tussen het ekn het gras te verminderen. Controller of de wieelen allemaal vrij hunnen draaien.
5. De maaier is abnormaal luidruchtig en trilt.	A. Laat de schakelaarhendel los om de maaier uit te zetten. Trek de veiligheidssteutel uit. Draai de maaier op+zijn kant en controllerer het blad om er zeker van te zijn dat het nicht gebogen des beschadigd is. Als het blad beschadigd is, verrangt u het door een vervangend blad van. Als de onderzijde van het ekn beschadigd is, brengt u de maaier terug� en geauthoriseerd servicecentrum van. B. Als er geen zichtbare schade aan het blad is en de maaier blijft trillen: Laat de schakelaarhendel los om de maaier uit te zetten, trek de veiligheidssteutel uit en verwijder het blad. Draai het blad 180 grades en bevestig het weer. Als de motor nog steeds trilt, brengt u de maaier terug� en geauthoriseerd servicecentrum van.
6. LED's van de aculader branden nicht.	A. ControllerDat de stekker goed in het stopcontact zit. B. Vervang de lader
7. De aculader-LED worden nicht groen.	A. De accu要去 worden nagekeken. Breng hem�en een geauthoriseerd onderhoudscentrum.
8. De maaier pakt het gemaaide gras net op.	A. Verwijder mulchplaat als u hem inpakt. B. De grasopvang zit verzropt. Laat de schakelaarhendel los om de maaier uit te zetten. Trek de veiligheidssteutel uit. Haal het gemaaide gras uit de grasopvang. C. Gras wordt teveel weggemaaid. Verhoog de maaihoogte van de wielen zodat het gras mindier kort worden gemaaid. D. De zak is vol. Leeg de zak vaker.
9. Bij mulchen+zijn snoeisporen zichtaar.	A. Het gras wordt te kort gemaaid. Verhoog de maaihoogte van de wielen om de lengte van het maaisel te reduceren. Maaiieteer dan 1/3 van de totale lengte. B. Controller of de bladen scherp+zijn. Houd de bladen altijd scherp.
10. Laag of verminderd arbeidsvermögen na vele malen gebruik.	A. Retourneer het apparaat�en een onderhoudscentrum - misschien is een neue accu nodig.
11. De LED van de accu-oplader knippert rood en de accu kan net worden opgeladen.	A. De accu raakt na continugebruik oververhit. Haal de accu uit de扩容er en LAST hem tot 42°C of minder afkoelen.

CONFORMITEITVERKLARING

Wij,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Verklaren dat het product,

Beschrijving Worx Snoerloze grasmaaier

Type WG779E WG779E.X (770-789 - aanduiding van machinerie, kenmerkend voor Snoerloze grasmaaier)

Functie Gras maalien

Overeenkomt met de volgende richtlijnen,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC gewijzigd door 2005/88/EC

2000/14/EC gewijzigd door 2005/88/EC

• Procedure beoordeling conformiteit volgens

Annex VI

• Niveau gemeten geluidsvermögen 87.76dB(A)
• Opgegeven, gegardeerde niveau geluidsvermögen 90dB(A)

De betrokken aangemelde instantie

Naam: Intertek, Deutschland GmbH (aangemelde instantie 0905)

De person die bevoegd is om het technische bestand te compileren,

Naam: Marcel Filz

Adres: Positec Germany GmbH,

Postfach 32 02 16, 50796 Cologne, Germany

2021/10/31

Allen Ding

Plaatsvervangend Chief Ingenieur, Testen en

Certificeringmanager

Positec Technology (China) Co., Ltd.
