Produkttyp	Sladdlös gräsklippare
Märke	Worx
Modell	WG779E.1
Märkspänning	40 V (2 x 20 V max.)
Klippdiameter	34 cm
Klipphöjd	20–70 mm (6 lägen)
Uppsamlarkorgs kapacitet	30 L
Tomgångsvarvtal	3300/3500 varv/min
Vikt (utan batterier)	12,1 kg
Framhjul	160 mm
Bakhjul	180 mm
Batterityp	Litiumjon (2 batterier krävs)
Ljudtrycksnivå	LpA = 76,5 dB(A); KpA = 3 dB(A)
Ljudeffektnivå	LwA = 87,76 dB(A)
Vibrationer hand-arm	ah = 3,246 m/s²; K = 1,5 m/s²
Säkerhetsanordningar	Säkerhetsnyckel, säkerhetslucka, manöverspake
Batteriladdningsindikator	LED-indikator med 5 nivåer på maskinen
Korgfyllnadsindikator	Flytande lucka (tom = upplyft, full = nedsänkt)
Klipphöjdsinställning	Central spak (6 lägen)
Knivunderhåll	Regelbunden slipning, byte var 50:e timme eller vartannat år
Förvaring	Fällbart styre, vertikal förvaring
Rekommenderad användning	Privata gräsmattor

Vanliga frågor - WG779E.1 WORX

Varför startar inte min gräsklippare?

Kontrollera att säkerhetsnyckeln är ordentligt insatt och att manöverspaken är aktiverad. Se till att batterierna är laddade och korrekt installerade. Om kniven är blockerad, vänd gräsklipparen och kontrollera att den snurrar fritt.

Vad gör jag om motorn stannar under klippningen?

Släpp manöverspaken, ta bort säkerhetsnyckeln och kontrollera att kniven snurrar fritt. Öka klipphöjden eller sänk takten för att undvika överbelastning. Om problemet kvarstår, ladda batterierna.

Hur ställer jag in klipphöjden?

Stanna gräsklipparen, släpp spaken och vänta tills kniven stannat helt. Använd höjdjusteringsspaken (8) för att välja ett av de 6 lägena (20–70 mm). Rör aldrig kniven när den roterar.

Hur installerar jag uppsamlarpåsen?

Öppna säkerhetsluckan genom att lyfta i handtaget. Haka fast uppsamlarpåsen genom att föra in krokarna i springorna och sänk sedan luckan. Se till att påsen sitter ordentligt fast.

Varför vibrerar gräsklipparen onormalt?

Detta indikerar ett problem. Stanna omedelbart gräsklipparen, ta bort säkerhetsnyckeln och kontrollera om kniven är skadad eller obalanserad. Byt ut kniven om nödvändigt (böjd eller sliten). Om vibrationen kvarstår, lämna in den till en auktoriserad verkstad.

Hur slipar jag kniven?

Ta bort kniven efter att ha stängt av gräsklipparen och tagit bort nyckeln. Fäst den i ett skruvstycke och fila eggarna med en finslipningsfil i ursprungsvinkeln. Kontrollera balansen genom att hänga den på en skruvmejsel. Sätt tillbaka och dra åt ordentligt.

Hur rengör jag gräsklipparen efter användning?

Stanna gräsklipparen och ta bort nyckeln. Använd en mjuk borste och en trasa för att ta bort gräs och skräp. Använd aldrig vatten eller kemikalier. Rengör området under kniven med ett verktyg av trä eller plast.

Vad gör jag om batteriet inte laddas?

Kontrollera laddarens anslutningar. Om LED-lampan blinkar rött är batteriet för varmt; låt det svalna till under 42°C. Om lampan förblir släckt, byt ut laddaren eller kontakta en auktoriserad verkstad.

Hur förvarar jag gräsklipparen korrekt?

Rengör den, ta bort batteriet och nyckeln. Fäll ihop styret genom att trycka på handtagets knapp (se Fig. K1/K2). Förvara den på en torr plats utan att lägga föremål ovanpå. Använd vertikal förvaring.

Vilken maximal yta kan klippas med en full laddning?

Det beror på gräset och klipphöjden. Med två 4,0 Ah-batterier, upp till 460 m² för fint och torrt gräs (klippning 7 till 5 cm). Med 2,0 Ah-batterier, cirka 230 m². Gå i normal takt och undvik täta stopp.

BRUKSANVISNING WG779E.1 WORX

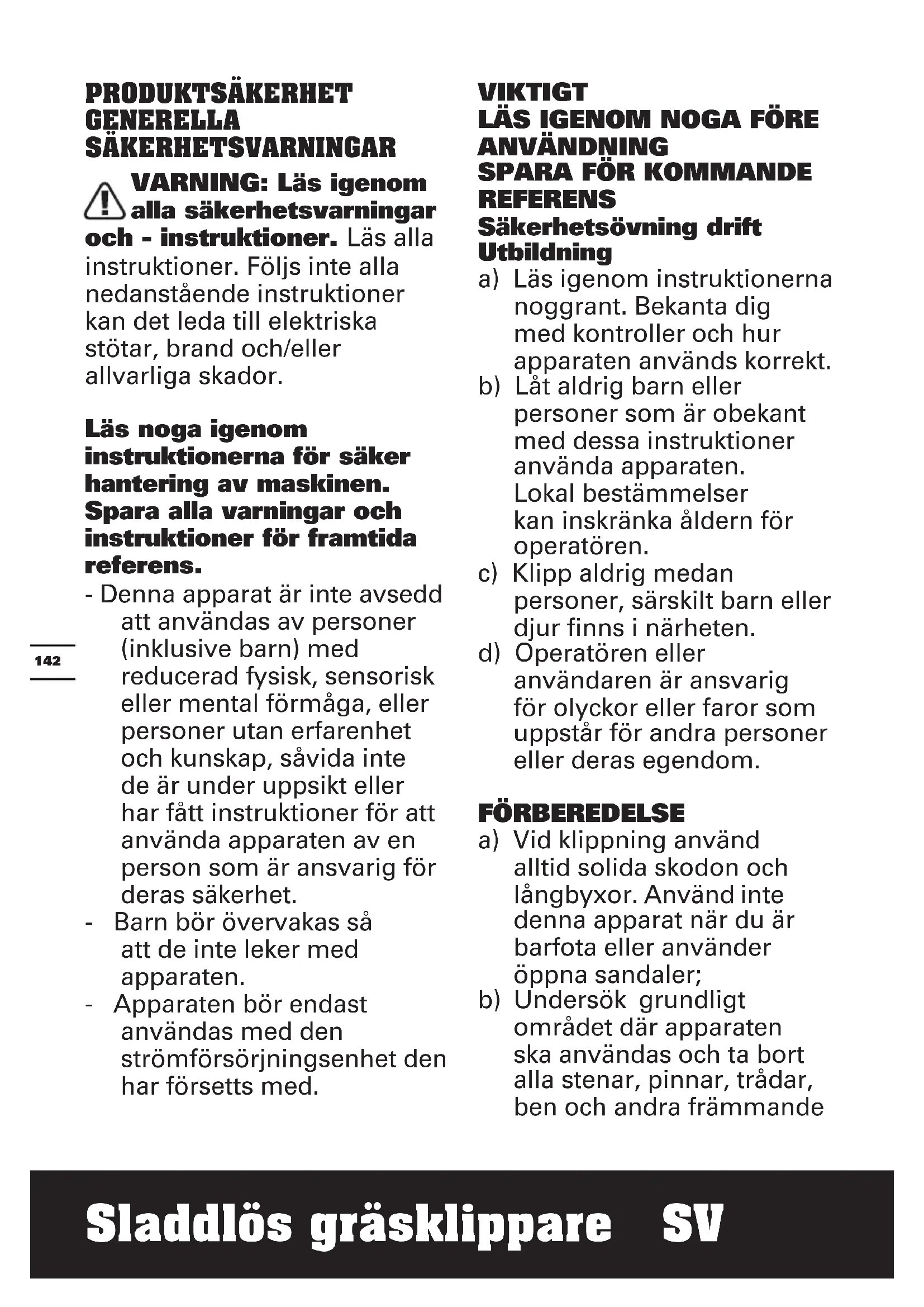

VARNING: Läsigenom alla sakerhetsvarningar och - instruktioner. Läs alla instruktioner. Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador.

Läs nogaigenom instruktionerna für saker hantering av maskinen. Spara alla varninger och instruktioner for framtida referens.

• Denna apparatär inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk erler mental formåga, aller personer utan erfarenhet och kunskap, savidainte de ar under uppsikt ell her fätt instruktioner for att anvanda apparaten av en person som ar ansvarig forderas sakerhet.
  Barn bör overvakas sa att de inte leker med apparaten.
• Apparaten bör endast
  användas med den
  strömförsörjningsenhet den
  har Försetts med.

VIKTIGT LÄS IGENOM NOGA FÖRE ANVÄNDNING SPARA FÖR KOMMANDE REFERENS Säkerhetsövning drift Utbildning

a) Läsigenom instruktionerna noggrant. Bekanta dig med kontroller och hur apparaten används korrekt.
b) Lat aldrig barn eller personer som ar obekant med dessa instruktioner anvanda apparaten. Lokal bestammelser kan inskränka aktern for operatoren.
c) Klipp aldrig medan personer, särskilt barn eller djur finns i narheten.
d) Operatoren aller användaren ar ansvarig for olyckor uller faror som uppSTAR for andra personer ell er deras egendom.

FÖRBEREDELS

a) Vid klippning använd alltid solida skodon och langbyxor. Använd inteenna apparat nar du ar barfota eller anvander öppna sandaler;
b) Undersök grundligt området)där apparaten ske anvandas och ta bort alla stenar, pinnar, trådar, ben och andra främande

foremål;
c) Färe användning kontrollera alltid visuellt sä att blad, bladbultar och klippmontage inte ar slitna eller skadade. Byt ut slitna eller skadade blad och bultar i set for att bibehalla balansen; Byt ut skadade och oläsliga etiketter.

ANVÄNDNING

a) Arbeta endast i dagsljus ell er i bra artificiell Ijus;
b) Undvik att använda apparaten i vätt gräs dä det ar möjligt;
c) Se alltid till att du ar stadig på foten i slanter;
d) Ga spring aldrig;
e) För roterande maskiner forsedda med hjul, rör dig alltid langs med lutningar aldrig uppät och nedät;
f) Var extra försiktigRARYdu byter riktning i slänter;
g) Kör inte i mycket branta slänter;
h) Var extra försiktigRARY du backar eller drar apparaten mot dig;
i) Stoppa bladen om apparaten skalutas for transport nar andra ytor an gras korsas och nar apparaten transporteras franett omrade till ett annat som sca klippas;
j) Använd aldrig apparaten med defekta skydd

och skärmar ellerutan sakerhetsenheter, exemplavis stråningssskydd ochEller/grasuppsamlare pÅ plats;

k) Starta motorn enligt instruktionerna och med fotterna borta fran bladen;
I) Luta inte apparaten nar motorn startas forutom om apparaten maste lutas for start. I detta fall luta inte mer an nödvändigt och lyft endast den del som ar langst bort是从anismen;
m) Placera inge händereller fötter i närhetenav roterande delar. Forrotationsklippare hullutblasningsöppningarna rena hela tiden;
n) Vidrör inte bladet innan frankopplingsenheten tagits bort. och bladen har stannat helt och hallet.
o) Starta inte gräsklipparen\ när du stared framfür utloppssöppningen.
p) Transportera integrasklipparen när strömkanlan ar igang.
q) Stanna gräsklipparen och avlågsna orsaken till stoppet. Se till att alla rörliga delar har stannat welt.
- varje gang som maskinen lamnas oovervakad,
- Innan du rensar en

blockering,

• Före kontroller, renssing aller arbete på apparaten,
• After att du kört på ett främande foremål. Kontrollera om apparaten har skador och reparera om så behövs.

Om apparaten börjar vibrera onormalt (kontrollera omedelbart):

• Inspektera for skada.
• Ersatt eller reparera eventuella skadade delar.
• Kontrollera och dra at eventuella losa delar.

UNDERHÄLL OCH FÖRVARING

a) Se till att alla skruvar, muttrar och bultar År Åtdragna for att sakra att apparaten År saker att arbeta med;
b) Kontrollera gräsuppsamlaren regelbundet För slitage eller forslitning;
c) Byt ut slitna eller skadade delar av sakerhetsskal. Använd endast originalreservdilar och tillbehör.
d) Var försiktig när du justerar gräsklipparen sà att dina fingrar inte fastnar mellan rörliga blad eller fasta delar.
e) Låt alltid gräsklipparen svalna innan du ställer undan den.

f) Vid service av bladen måste du vara medveten om att bladen fortfarande kan flyttas, även om strömköllan ar avstängd.

SÄKERHETSFORESKRIFTER FÜR BATTERIET

a) Tainte isär batteriet, oppnainte heller batteriet ellersära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda)där det kan kortslutas eller skadas av ledande material. När batteriet inte används, hull det borta frän metallobjekt, sösom pappersgem,pengar, nycklar, naglar, skruvar eller andra smä metallobjekt som kan leda ström frän en terminal till en annan. Om batteriterimalerna kortsluter varandra kan de Förorsaka brandrisk.
c) Exponera inte batteriet for eld eller varme. Undvik forvaring i direkt solljus.
d) Utsatt inte batteriet for mekanisk chock.
e) Om batteriet lacker, lát inte vätskan komma i kontakt med hud eller ögon. Om söända skulle hända, skölj med mycket

vatten och sök lækharhjalp.
f) Sök omedelbar lækarhjalp om nagon har svalt en battericell eller batteriet.
g) Hall batteriet rent och torrt.
h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
i) Batteriet måste laddas fore användning. Använd den har bruksanvisningen for att ladda batteriet correkt.
j) Låt inte batteriet stå på laddning;när det inte används.
k) After lang tids användning kan det bli nödvändigt att ladda och ladda ur batterieet mga gänger for att na maximal prestanda.
I) Batterier fungerar bäst när de används vid normal rumstemperatur (20 °C ± 5 °C).
m)När du kasserar batteriet, se till att hälla batterier med olika elektrokemiska system ifrån varandra.
n) Ladda endast med laddare av varumarket Worx. Använd ingen annan laddare an den som specifikt ska anvandas med det här batteriet. En laddare som passar für en viss typ av batteri kan Förorsaka

brandrisk vid användning tillsammans med att annat batteri.

o) Använd inte att batteri som inte ar avsett for användning med det har verktyget.
p) Håll batteriet borta是从 barn.
q) Behäll den ursprungliga brauksanvisingen für fremtida användning.
r) Plocka ur batteriet fran verktyget dà det inte används.
s) Kassera batteriet på rätt sätt.

SYMBOLER

Läs instruktionsboken innanenna maskin används
Håll kringstående undan.
Se upp med de vassa bladen.Bladen Fortsätter att rotera afterdet att motorns stängts av - Ta bort inaktivieringsenheten innanunderhäll.
Färe ej utsättas För regn ellervatten
	Får ej uppeldas
Li-Ion	Kasta inte batterier i soptunnan. Lämna uttjänta batterier till din lokala uppsamlings eller Återvinningsstation.
	Använd skyddshandskar
STOP	Avlågsna batteriet.dkrnan hylsan innan justeringar, service aller underhäll utförs.
	Bladet fortsetter att rotera after det att maskinen stängts av. Vänta till maskinenskomponenter har stannat helt och hallet innan du rör vid dem.
	Avlågsna nyckeln
	Uttjänade elektriskaprodukter fär inte kasseras som hushållsavfall. Återanvänd)där det finns anlaggningarfor det. Kontakta dina lokala myndigheter erller äterförsäljarefor ätervinningsråd.

KOMPONENTER

1. SÄKERHETSNYCKEL
2. BRYTARARM
3. KABELKLÄMMA
   4.ÖVRE HANDTAGET
4. NEDRE HANDTAG
5. STROMINDIKATOR FÜR BATTERIET
6. BATTERIHÖLJE
7. JUSTERINGSSPAK FÖR KLIPPHOJD

8. STYRE

9. NEDRE SKRUVKNOPP

10. SÄKERHETSFLIK
11. GRÄSSUPPSAMLINGSSÄCK
12. GRASUPPSAMILARHANDTAG
13. GRASUPPSAMLARE FYLLNADSINDIKATOR
    15.ÖVRE SKRUVKNOPP
14. BATTERIPAKET * (SE FIG. E)

15. BLADBULT (SE FIG. N1)
    18.BLAD (SE FIG.N1)

16. Avbildat eller beskrivet tillbehör ingår delvis intel leveransomfånget.

TEKNISKA DATA

Typ WG779E WG779E.X (770-789 -maskinbeteckning,anger Sladdlos grasklippare)

	WG779E WG779E.X **
Effekt	40V --- Max. (2x20V Max.)***
Hastighetutan belast- ning	3300 / 3500/min
Klippdiameter 34cm
Klipphofd	20-70mm
Klipphofdslagen	6
Främre hjul diameter 160mm
Bakre hjul diameter 180mm
Gräsuppsamlingskapacitet	30L
Batteryp Lithium-lon
Maskinens vikt (Naken verktyg)	12.1kg

** X = 1 -999,A-Z,M1-M9 ar endast for olika kunder, det finns inga sakerhetsrelaterade forandringar mellan dessa modeller.
*** Spanning uppmatt utan belastning. Initial batteris-. spanning ar max. 20 V. Nominell spanning ar 18 V.

Kategori Typ Kapacitet
20V Batteripaket	WA3551 2.0	Ah
	WA3572 2.5	Ah
	WA3553 4.0	Ah
	WA3014 4.0	Ah
20V Laddning	WA3772 2.0	A
	WA3883 4.0	A

Vi rekommenderar att du koper dina tillbehör fransamma Återförsäljare som du köpteproduktenfrän. Las på tillbehörens forpackning for merainformation.Din Återförsäljare kan också hjälpa dig och ge dig rãd.

BULLERINFORMATION

Uppmätt ljudtryck	LpA: 76.5dB(A)KpA: 3dB(A)
Uppmätt ljudstyrka	LwA: 87.76dB(A)KwA: 3dB(A)
Använd hörskyydd.

VIBRATIONSINFORMATION

Typisk uppmätt vibrering	aₙ=3.246m/s²
	Osäkerhet K=1.5m/s²

for alla delar av hanteringscykeln sasom tiden nar verktyget ar avstangt och nar det kors pa tomgang utan att utfora nagot arbete. Detta kan betydligt minska exponeringsnivan over den totala arbetsperioden.

Hjalp for att minimera risken for vibrationsexponering.

Använd ALLTID skarpa mejslar, borrar och blad.

Underhall verktyget i enlighet med dessa instruktioner och hall det valsmort (dar det ar nodvandigt).

Om verktyget ska anvandas regelbundet, investera i antivibrationstillbehör.

Planera ditt arbetsschema for att sprida ut anvandning av kraftigt vibrerande verktyg over flera dagar.

ANVÄNDARHANDLEDNING

OBS: Innan du anvander verktyget, lasa noga igenom braksanvisingen.

ÄNDAMÄLSENLIG ANVÄNDNING

Denna gräsklippare ār avsedd for hemmabruk.

MONTERING & HANTERING

AKTIVITET BILD
MONTERING
Montering av styret OBS: Välj éttr av de två hålen i det nedre handtaget für att ställa in handtagets Höjd.	Se Fig. A1, A2, A3, A4, A5
Montering av gräsuppsamlingssäcken	Se Fig. B1, B2, B3, B4
Anslutting av gräsuppsamlingssäcken till gräsklipparen OBS: Tryck ned gräsbehällarenätt for att se till att den är installerad helt och hallet.	Se Fig. C1, C2
Kontroll av batteriets laddningstilländ OBS: Figur D1 gäller endast batteripack med batterilampor.	Se Fig. D1
Laddning av batteripaketet OBS: Batteripaketet levereras oladdat. Batteriet måste laddas helt innan forsta klippningen. Ladda alltid helt de två batterierna samtidigt. Mer information finns i bruksanvisingen till laddaren.	Se Fig. D2, D3
Montera/borttagning av batteri OBS: Gräsklippenkommen endast att fungera med 2 batterier installerade. Var god använd alltid samma två batterier och ladda de två batterierna samtidigt. När du använder två batterier med olika strömstyrkor,kommen maskinen bara att köpa tilsl den lågre gemensamma{namenaren näs.	Se Fig. E
DRIFT
Maskinens strömindikator für batteriet Se avsnittet BATTERISTATUS VIKTIGT Ombara en lampa lyser är minst ett batteri urladdat och måste laddas. även om klipparen fortfarande klarar av att klipp gräs. Om du fortsätter att använda din gräsklippare med batteriet ienna urladdade kondition kan det reducera batteriets livsvängd om dess prestanda. Om ingen lampa är tänd är minst ettt batteri fel isatt aller defekt. var god dubbelkolla att batterierna är helt fastsatta på plats.	Se Fig. F
Start & Stopp Se Fig. G1, G2
Justering av klipphöjden VARNING! Stoppa, frigör växelspaken och vänta tills motorn stannar innan Höjden justeras. Bladen fortssätter att rotera after att motorn stängts av, ett roterande blad kan orsaka skador.Vidör inte roterande blad.	Se Fig. H
GRÄSUPPSAMLARE FYLLNADSINDIKATOR Status tom: lucka flyter (a)	Se Fig. I1
Full status: lucka fäller ned (b)
Avlågsnande/Tömning av gräsuppsamlingssäcken VARNING! Kontrollera alltid att säkerhetsklaffen stängerömningsutloppet färe använding. Luft aldrig säkerhetsklaffen)när gräsklipparen används utan monterad gräsuppsamlingspase.	Se Fig. I2

Bakre utkast Se Fig. J
Förvaring Se Fig. K1, K2

BATTERI STATUS LED (Se Fig. F)

Innan du startar eller after att du har anvnt maskinen, trycker du pa knappen "POWERTEST" for att kontrollera batterikapaciteten. När maskinen användskommen batterikapaciteten automatiskt att visas av batteriindikatorn. LED känner kontinuerligt av och visar batteriet's kondition enlg foljande:

Batteristatus Batteri	eritillstånd
Fem gröna lampor (vset.	Hög batterinivå.
Två, tre eller fyra gröna lampor lyser.	Medelhög batterinivå. Ju fler lampor som lyser, desto högre År batterinivån.
Endast en grön lampa (0000) lyser.	Minst ett batteri År urladdat och måste laddas.
Inga lampor lyser.	Minst ett batteri År fel isatt eller defekt.
Endast en lampa blinkar två gänger per cykel.	Minst ett batteri År urladdat (se batteriladdningstillständ), ladda de två batterierna minst en gäng innan maskinen används ingen erlor forvaras.
Endast en lampa blinkar tre gänger per cykel.	Minst ett batteri År hett. Låt dem svalna innan du startar maskinen ingen.
Endast en lampa blinkar fyra gänger per cykel.	Maskinen År überbelastad. Höj klippningshöjdenEller forfram maskinen langsammare.

KLIJPTIPS

OBS: INSPEKTERA ALLTID OMRÄDET DAR KLIPPAREN SKA ANVÄNDAS OCH TA BORT ALLA STENAR, PINNER, KABLAR, METALL OCH ANAT SKRÄP VILKA KAN KASTAS IVÄG AV DET ROTERANDE BLADET.

1. Rör dig alltid langs med lutninger aldrig uppat och nedat. Var extra försiktig nar du byter riktning i slänter. Kör inte i mycket branta slänter. Bibehäll alltid ett bra fotfaste.
2. Slapp væxelspaken for att stanga "AV" klipparen\ när nàgon sandbelagt område skä passeras\ (stenar kan kastas ivåg av bladet).
3. Ställ in klippenå högsta klipphöjden när du klipper i ojemn terräng erler i högt gräs. Borttagning av for mycket gräs på en gang kan góra att overspänningssskyddet lser ut och stoppar klippen.
4. Om gräsbehällaren används under växtsäsongen kan gräset tendera att blockera utkastaröppningen. Slapp växelspaken für att stanga "AV" klippären och ta bort sakerhetsnyckeln. Ta bort

gräsbehällaren och skaka ned gräset till baksidan av behällaren. Rensa bort allt gräs eller skräp som kan ha samlats runt utkastaröppningen. Sätt tillbaka gräsbehällaren.

1. Om klippen börjar vibrera onormalt, slapp växelspaken for att stänga "AV" klippen och ta bort sakerhetsnyckeln. Kontrollera omedelbart orsaken. Vibrationer ar en varning for problem. Använd inte klippen innan en servicekontroll gjorts.
2. SLÄPP ALLTID VÄXELSPAKEN FÖR ATT STÄNGA "AV" KLIPPAREN OCH TA BORT SÄKERHETSNYCKELN SÄ FORT KLIPPAREN LÄMNAS UTAN UPPSIKT, ÄVEN UNDER KORTARE PERIODER.

KLIPPOMRÄDET

Klippområdet paverkas av flera olika faktorer sasom klipphöjd, gräsets fuktighet samt gräsets langd och täthet. Att starta och stoppa grasklipparen alltför oft a under tiden den används leder ocksà till minskat klippområde.

Nedanstäende tabell visar forhällandet mellan Förutsattninger och klippområdet.

Förutsättningar Klip		pområde (maximalt)
Gräs Skårhöjd	2.0 Ah Batteripaket	2.5 Ah Batteripaket	4.0 Ah Batteripaket
Väldigt sunt, tort gräs	Klippamellan 7cm och 5cm	230m2* 280m	2*	460m2*
Tunt, tort gräs	Klippamellan 7cm och 3cm	120m2* 140m	2*	230m2*

• Används med två fulladdade batterier samtidigt

TIPS:

1) Det rekommenderas att du klipper din grasmatta oftare, att du gär i normal takt och att du starter/ stoppar grasklipparen sä sallan som möjlg narr den används.
2) For maximal prestanda, sakerstall att två fulladdade batterier anvandas och klipp alltid ner gräsets Höjd med 1/3 ellerindre.
3) Gå langsammare när du klipper langt gräs für att fä effektivare klippning.
4) Undvik att klippa vatt gräs dà detta fastnar på undersidan, vilket leder till minskad effektivitet.
5) En högre klipphöjd bör användas på nytt eller tjock gräs for att Förlänga batteritiden.

UNDERHÄLL

WARNING: Stoppa klipparen och ta bort sakerhetsnyckeln innan gräsbehällaren

tas bort.

OBS: For att garantera lang och pälitlig Funktion, genom För foljande underhällsprocedurer regelbundet. Leta after tydliga defekter sasom en lös, rubbat ellert skadat blad, losa delar och slitna eller skadade

komponenter. Kontrollera att huvar och skydd ar oskadade och korrekt monterade på gräsklipparen. Utför nödvändigt unterhäll eller reparationer innan gräsklipparen används. Om gräsklipparen strejkar trots regelbundet unterhäll, ring var kundtjanst for rad.

BLADSLIPNING

HÄLL BLADET VASST FÖR BÄSTA KLIPPNINGSPRESTANDA.

ANVÄND SKYDDSGLASÖGON VID BORTTAGNING, SLIPNING OCH INSTALLATION AV BLADET. SE TILL ATT SÄKERHETSNYCKELN ÅR BORTTAGEN.

Slipning av bladet två ganger under klipsasangen
är vanligtvis tillräckligt under normala forhällanden.
Sand gör att bladet blir trubbigt snabbt. Om din gräsmatta har sandjord kan mer regelbunden slipning kravas.

BYT BOJDA ELLER SKADADE BLAD OMEDELBART.

VID SLIPNING AV BLADET:

1. Se till att bladet behäller balansen.
2. Slipa bladet i den ursprungliga vinkeln.
3. Slipa klippkanterna pà bada sider om bladet, ta bort ika mycket material fran bada sidorna.

OBS: 1. Sakerställ att gräsklipparen ar avständg och avlågsna nyckeln.

1. Placera grasklipparen staende i forvaringsposition.

SLIPNING AV BLADET I ETT SKRUVSTÄD (Se Fig. L)

1. Se till att växelspaken ar frigjord, bladet stoppats och att sakerhetsnyckeln ar borttagen innan bladet tas bort.
2. Ta bort bladet fran klipparen. Se instruktionerna for borttagning och montering av bladet.
3. Sakerhetsblad L-1 i ett skruvstad L-2.
4. Använd skyddsglasögon och var försiktig sa att du inte skär dig själv.
5. Fila forsiktigt klippkanten på bladet med en fintrandad fil L-3 eller slipsten.
6. Kontrollera balansen på bladet. Se instruktionerna for balansering av bladet.
7. Satt tillbaka bladet paki kllpparen och dra at ordentligt. Se instruktionerna nedan.

BLADBALANSERING (Se Fig. M)

Kontrollera balansen på bladet genom att placera centrumhålet M-1 på en spik eller att skruvmejselskaft M-2, fastkländ horisontellt i ett skruvstad M-3. Om nagon ände av bladet roterar nedat, fila den änden. Bladet ar korrekt balanserat;när ingen ände roterar nedat.

BLADUNDERHÄLL (Se Fig. N1, N2)

Fornya metallbladet after 50 timmars klippning erer 2 ar, vilen som intraffar forst - oavsett kondition.

Följ dessa procedurer for att ta bort och byta bladet. Du behover handskar (medfoljer inte) och en skiftnyckel (medfoljer inte) for att ta bort bladet. Halle bladet (18) och skruva loss bladbulten (17) medurs med en skiftnyckel, och ta sedan bort bladet.

For atermontering placera forst bladet (18) med klippkanterna riktade mot marken, ra sedan at

bladmattern (17).

FÖRVARING (Se Fig. K1, K2)

Stoppa klipparen och ta alltid bort sakerhetsnyckeln.

Rengör maskinens yttre ordentligt med en mjuk borste och trasa. Använd inte vatten, Lossningsmedel eller polermedel. Ta bort gräs och skräp, speciellt från ventilationsöppningarna.

Vänd maskinen på sidan och gör rent blalområdet.

Om grasklippet ar kompakt i blalomraret, ta bort det med en trer ell plast pinne.

Forvara maskinen pa en torr plats. Placera inga andra foremål ovanpå maskinen.

For att underlätta forvaring, frigör handtagsknoppen, och vik ihop det övre handtaget som visas i fig K1 & K2.

MILJÖSKYDD

Uttjänade elektriskaprodukter fär inte kasseras som hushållsavfall. Ateranvänd där det finns anlaggningar for det. Kontakta din Lokala

Deklarerar att denna produit,

Beskrivning Worx Sladdlos grasklippare

Typ WG779E WG779E.X (770-789

• maskinbeteckning, anger Sladdlös gräsklippare)

Funktion klippa gras

Uppfyller foljande direktiv,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/ECändrad av 2005/88/EC

2000/14/EC andrad av 2005/88/EC
- Konformitetsutvärderingsprocedur enlicht
Bilaga VI.
- Uppmatt bullerniva 87.76dB(A)
- Deklarerad garanterad bullerniva 90dB(A)

Berörtnotifieratorgan

Namn: Intertek, Deutschland GmbH (anmältn organ 0905)

Personen som godkänts att sammanställa den tekiska lien,

Namn: Marcel Filz

Vice chefsingenjör, tester och certificering

Positec Technology (China) Co., Ltd.

Problem Korrigerande Åtgård
1. Maskinen startupinte nar spaken trycks ner.	A. Kontrolera att sakerhetsnyckeln ar installerad och helt i, somt att knappen på brytarhuset År helt intryckt. B. Frigör brytarspaken for att stänga av gräsklipparen. Ta ut sakerhetsnyckeln. stäng av gräsklipparen och kontrolera att kniven har fritt svängrum. Om den inte gär att dra ut,kontaktar du en behörig servicetekniker. Bladet bör rotera fritt. C. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds.
2. Motorn stannar under klippning.	A. Frigör brytarspaken for att stänga av gräsklipparen. Ta ut sakerhetsnyckeln, stäng av gräsklipparen och kontrolera att kniven har fritt svängrum. Om den inte gär att dra ut,kontaktar du en behörig servicetekniker. Bladet bör rotera fritt. B. Höj hjulen till den högsta klippöhjenoch starta gräsklipparen. C. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds. D. Undvik att überbelasta gräsklipparen. Sänk klippphastigheten erller öka klippöhjen,eller)bädeoch.
3. Gräsklipparen kör men klippprestandan ár otillfredsställande,ller klipper inte hela gräsmattan.	A. Är batteriet fulladdat? Koppla in laddaren och vänta på att en grön lampa tänds. B. Frigör brytarspaken for att stänga av gräsklipparen. Ta ut sakerhetsnyckeln. Vänd på gräsklipparen och kontrolera följande: Kniven sca vara vass. Undersidan och utkastarrännan ár fria frän gräsrester. C. Hjulinställingen kan vara für lögfor gräsforhällandena. Öka klippöhjen.
4. Gräsklipparen ár for tung att skjuta framåt.	A. Öka klippöhjen for att minska undersidans motständ mot gräset. Kontrolera att alla hjul roterar fritt.
5. Gräsklipparen bullrar och vibrerar onormalt mycket.	A. Frigör brytarspaken for att stänga av gräsklipparen. Ta ut sakerhetsnyckeln. Ställ gräsklipparen på sidan och sakerställ att kniven inte ár böjd eller skadad. Om kniven ár skadad sca den bytas mot en ersättningskniv是从. Om gräsklipparennderdel ár skadad sca du lämna in gräsklipparen hos en auktoriserad verkstad. B. Om det inte finns nagra synliga skador på kniven och gräsklipparen fortfarande vibrerar: Frigör brytarspaken for att stänga av gräsklipparen, avlagsna sakerhetsnyckeln och bladet. Rotera kniven 180 grader och sätt tillbaka den. Om gräsklipparenfortfarande vibrerar lämnar du in gräsklipparenhos en auktoriserad verkstad.
6. Batteriladdarens LED lyser inte.	A. Kontrolera kontaktanslutningen. B. Byte av laddare.
7. Batteriladdarens lampa går inte over till grönt.	A. Batteriet måste kontrolleras. Ta det till att behörigt servicecenter.
8. Gräsklipparen tar inte upp klippprester.	A. Avlagsna mullningsplattan innan du sätter på pASEn. B. Utkastarrännan har täpptsigen. Frigör brytarspaken for att stänga av gräsklipparen. Ta ut sakerhetsnyckeln. Rensa bort klippprester frän utkastarrännan. C. För mycket gräsklipp. Höj hjulen for att minska langden på gräset som klipsps. D. Behällaren ár full. Töm behällaren oftare.
9. Synligt gräsklipp vid mulling.	A. För mycket gräs klipsps atgangen. Höj hjulen for att minska langden på gräset som klipsps. Klipp inte mer än en tredjedel av den totala Höjden. B. Kontrolera att bladet ár vasst. Håll alltid bladet vasst.
10. Låg eller förkortad drifttid after flera användninger.	A. Ta till en behörig servicestation -ett nytt batteri kan behövas.
11. Batteriladdarens lampa blinkar rött och batteriet kan inte laddas.	A. Batteriet overladdas after kontinuierlig använding. Ta ut batteriet ur laddaren och låt det svalna till 42°C allerågre.

VARNOST IZDELKA SPLOŠNA VARNOSTNA NAVODILA

OPOZORILO: Preberite vsa varnostna opozorila in navodila.
