Tipo de produto	Cortador de grama sem fio
Marca	Worx
Modelo	WG779E.1
Tensão nominal	40 V (2 x 20 V máx.)
Diâmetro de corte	34 cm
Altura de corte	20 a 70 mm (6 posições)
Capacidade do saco coletor	30 L
Velocidade em vazio	3300 / 3500 rpm
Peso (ferramenta nua)	12,1 kg
Rodas dianteiras	160 mm
Rodas traseiras	180 mm
Tipo de bateria	Íon de lítio (2 baterias necessárias)
Nível de pressão sonora	LpA = 76,5 dB(A) ; KpA = 3 dB(A)
Nível de potência sonora	LwA = 87,76 dB(A)
Vibrações mão-braço	ah = 3,246 m/s² ; K = 1,5 m/s²
Dispositivos de segurança	Chave de segurança, aba de segurança, alavanca de comutação
Indicador de carga da bateria	Indicador LED de 5 níveis na máquina
Indicador de enchimento do saco	Aba flutuante (vazio = levantado, cheio = abaixado)
Ajuste da altura de corte	Alavanca central (6 posições)
Manutenção da lâmina	Afiação regular, substituição a cada 50 horas ou 2 anos
Armazenamento	Guidão dobrável, armazenamento vertical
Uso recomendado	Gramados residenciais

Perguntas frequentes - WG779E.1 WORX

Por que meu cortador de grama não liga?

Verifique se a chave de segurança está bem pressionada e se a alavanca de comutação está acionada. Certifique-se de que as baterias estão carregadas e corretamente instaladas. Se a lâmina estiver bloqueada, vire o cortador e verifique se ela gira livremente.

O que fazer se o motor parar durante o corte?

Solte a alavanca de comutação, retire a chave de segurança e verifique se a lâmina gira livremente. Aumente a altura de corte ou diminua o ritmo para evitar sobrecarga. Se o problema persistir, recarregue as baterias.

Como ajustar a altura de corte?

Pare o cortador, solte a alavanca e aguarde a parada completa da lâmina. Use a alavanca de ajuste de altura (8) para selecionar uma das 6 posições (20 a 70 mm). Nunca toque na lâmina em rotação.

Como instalar o saco coletor?

Abra a aba de segurança levantando com a alça. Pendure o saco coletor inserindo os ganchos nas fendas e, em seguida, abaixe a aba. Certifique-se de que o saco esteja bem encaixado.

Por que o cortador vibra anormalmente?

Isso indica um problema. Pare imediatamente o cortador, retire a chave de segurança e verifique se a lâmina está danificada ou desbalanceada. Substitua a lâmina se necessário (dobrada ou gasta). Se a vibração persistir, leve a um centro autorizado.

Como afiar a lâmina?

Remova a lâmina após desligar o cortador e retirar a chave. Fixe-a em um torno e lime os gumes com uma lima fina respeitando o ângulo original. Verifique o equilíbrio suspendendo-a em uma chave de fenda. Remonte apertando firmemente.

Como limpar o cortador após o uso?

Pare o cortador e retire a chave. Use uma escova macia e um pano para remover a grama e os detritos. Nunca use água ou produtos químicos. Limpe a área sob a lâmina com uma ferramenta de madeira ou plástico.

O que fazer se a bateria não carregar?

Verifique as conexões do carregador. Se o LED piscar em vermelho, a bateria está muito quente; deixe esfriar abaixo de 42°C. Se a luz permanecer apagada, substitua o carregador ou entre em contato com um centro autorizado.

Como guardar o cortador corretamente?

Limpe-o, remova a bateria e a chave. Dobre o guidão soltando o botão da alça (veja Fig. K1/K2). Guarde em um local seco sem colocar objetos sobre ele. Use o armazenamento vertical.

Qual a área máxima que pode ser cortada com uma carga completa?

Isso depende da grama e da altura de corte. Com duas baterias de 4,0 Ah, até 460 m² para grama fina e seca (corte de 7 a 5 cm). Com baterias de 2,0 Ah, cerca de 230 m². Caminhe em ritmo normal e evite paradas frequentes.

MANUAL DE UTILIZADOR WG779E.1 WORX

acqua e consultare um medico.

MONTAGGIO E FUNZIONAMENTO

MANTENIMIENTO Y ALMACENAMIENTO

a) Mantenga tuercas, pernos

INSTRUCCIONES DE FUNCIONAMIENTO

MONTAJE Y FUNCIONAMENTO

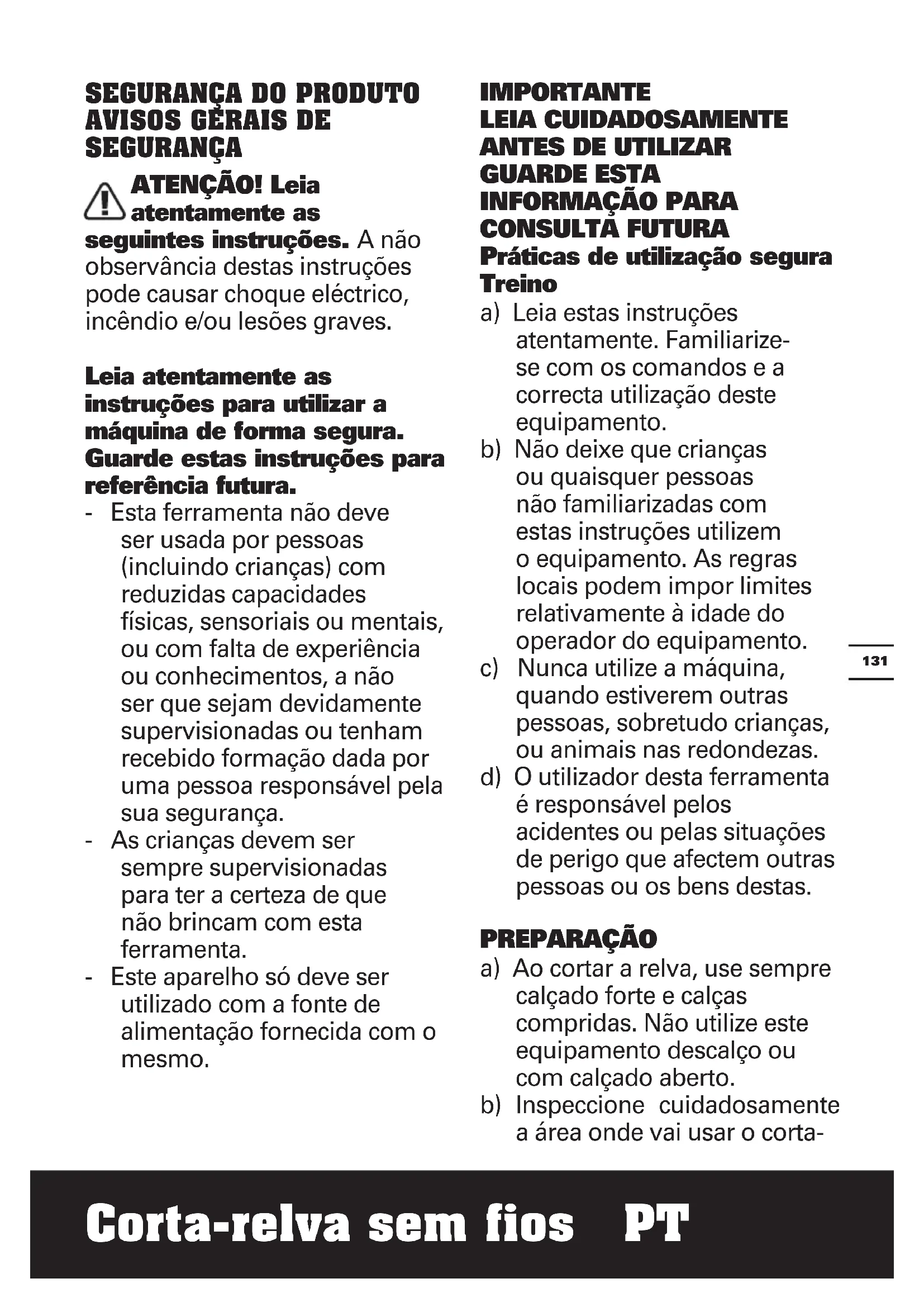

ATENÇA! Leia atentamente as següntes instruções. A não observáncia destas instruções podecauscharoquelectrico, incéndio e/ou lesões graves.

Leia atentamente as instruções para utilizear a boa de forma segura. Guarde estas instruções para referência futura.

• Esta ferramenta não deve ser usada por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentalais, ou com falta de experiencia ou conheçimentos, a não ser que sejam devidamente supervisionadas ou tenham recebido formação dada por uma pessoa responsavel pela sua segurarça.
• As crianças devem ser sempre supervisionadas para ter a certeza de que não brincam com esta ferramenta.
• Este aparecidosoleve serutilizando com a fonte dealimentação fornecida com osomeso.

IMPORTANTE LEIA CUIDADOSAMENTE ANTES DE UTILizar GUARDE ESTA INFORMACAO PARA CONSULTA FUTURA Práticas de utilizesçao segura Treino

a) Leia estas instruções atentamente. Familiarize-se com os comandos e a correça'utilização deste equipamento.
b) Não deixe que crianças ou quando quer pessoas não familiarizadas com estas instruçõesutilzem oequipamento. As regras locais podem impor limites relativamente à idade do operador do equipamento.
c) Nunca utilize a boa, quando estiverem outras pessoas, sobretudo crianças, ou animais nas redondezas.
d) O'utilizaronda ferramenta é responsavel pelos acidentes ou pelas situacoes de perigo que afectem outras pessoas ou os bens destas.

PREPARACAO

a) AoURTAR a relva,use sempre calcadoforte e calças compridas.Naoutilizeeste equipamento descalço ou com calcado aberto.
b) Inspeccione cuidadosamente a area onde vai usar oorta

relva e remove todos os objectos que possam ser lançados pelo mesmo;
c) Antes de usar o corta-relva, verifique sempre as lâminas, os parafusos destas e os elementos de corte para se certificar de que"These não está gastos ou danificados. Substitua os conjuntos de lâminas e de parafusos que estejam gastos ou danificados para que o corta-relva funciona bem.

FUNCTIONAMENTO

a) Utilize este equipamento apenas durante o dia ou com uma boa luz artificial.
b) Sempre que possivel, evite utilizes o corta-relva sobre relva molhada.
c) Ao tratalhar em superficies inclinadas certifique-se de que adopta uma posicao estavel.
d) Caminhe, não corra;
e) Ao usar miguiinas com rodas, o corte de relva em terrenos inclinados deve ser feito ao longo da face do terreiro e nunca para cima e para baixo;
f) Ao travaçar em locais inclinados, tenha muito cuidado ao Mudar de direcção.
g) Não proceda a um corte excessivo da relva em localais inclinados.

h) Tenha muito cuidado ao virar ou ao puxar o equipamento na sua direcção.
i) Pare as lâminas se tiver de inclinar o equipamento para transporte ao atravessar superficies sem relva e sempre que precisar de transporte o corta-relva de e para a area onde pretende utilizes o equipamento.
j) Nunca utilize este equipamento caso as suas guardas ou mecanismos de segurarça estejam defeituços ou em falta como, por exemplo, se os deflectores e/ou os apanha relva não estiverem colocados no devido lugar.
k) Ligue o motor seguido as instruções e com os pés afastados das lâminas;
I) Não incline o equipamento ao ligar o motor, excepto se for necessário fazê-lo para proceedar ao arranque do mesmo. Neste caso, não incline o equipamento mais do que o absolutamente necessário e levante apenas a parte mais afastada do operador.
m) Não coloque as mãos ou os pés proxies ou por baixo das peças rotativas. No caso dos certa-relvas rotativos, mantenha-se sempre afastado da abertura de

descarga.

n) Não toque na lâmina antes do dispositivo de desactivação这其中 ter sido removido. Aguarde às lâminas pararem completeness
o) Não efetue o arranque do cortador de relva quando estiver de pé em(fronte da abertura de descarga.
p) Não desloque esta trituradora quando a mesma estiver em funciona.
q) Efetue a paragem do cortador de relva e remove o dispositivo de desativacao. Certifique-se de que todas as peças moveris ficaram completeness imobilizadas.
-sempre que se afastar do corta-relva;
-antes de tentar eliminar a causa de qualquer encravamento;
-antes de verificar, limpar ou realizar qualquer trabajo no corta-relva;
-性和 aposbater num objecto estranho; Inspeccione o equipamento para ver se existem danos e repare se necessario.
Se o dispositivo começar a vibrar de forma anomala (verifique imeditamente)
- Verifique se existem danos;
- Substitua ou repare as peças danificadas;
- Verifique se existem peças que estejam desapertadas e

aperte-as

MANUTENÇÃO E ARMAZENAMENTO

a) Mantenha todas as porcas, cavilhas e parafudos apertados para ter a certeza de que o equipamento está em condições de ser realizado de forma segura;
b) Verifique regularamente o apanha relva para ver se este está desgastado ou aparece alguma deterioracao.
c) Substitua as peças que estejam desgastadas ou danificadas. Utilize apenas peças de substituição e acessórios originais.
d) Tenha cuidado ao fazer a这其中 é a forma de forma evaporar que os dedos fiquem presos entre as lâminas em movimento e as peças fixas da这其中 é a forma de forma evaporar que
e) Permita sempre que a这其中 é a armazenar.
f) quando efetuar a manutenção das lâminas tenha em atençao que, mesmo que a alimentação esteja desligada, as lâminas podem mover-se.

AVISOS DE SEGURANÇA PARA A BATERIA

a) Não desmonte, abra ou corte as celulas da

bateria.

b) Não submeta a bateria a curto-circuitos. Não armazena as baterias ao acaso numa caixa ou gaveta onde possam provocar um curto-circuito ou submetidas a curto-circuitos por materiais conduutores.

Quando não estiver a utiliser a bateria, mantenha-a afastada de outros objectos metalicos, como clipes, moedas, chaves, pregos, parafusos ou outros pequenos objectos de metal, que possam realizar uma ligação de um terminal a除外. Um curto-circuito dos TERMINais da bateria pode provocar queimaduras ou um incêndio.

c) Não exponha a bateria ao calor ou a incéndios. Evite o armazenamento à exposção de luz solar directa.
d) Não exponha a bateria aoCHOque electrolyico.
e) Em casos de fugas na bateria, não permita que o liquido entre em contacto com a pele ou olhos. Caso entre em contacto, lave a area afectada com quantidades abundantes de agua e procure aconselhoamento medico.
f) Procure imeditamente

aconselhamento medico se ingerir una celula ou bateria.

g) Mantenha a bateria limpa e seca.
h) Limpe os terminais da bateria com um pano limpo e seco em caso de sujidade.

i) A bateria necessita de ser carregada antes de ser realizada. Consulte sempre estas instruções e utilize o procedimento de cargo correcto.
j) Não mantenha a bateria a pagar quando não for realizada.
k) Após longos periodos de tempos de armazenamento, pode ser necessárioregar e descarregar a bateria diversas vezes para obter o desempenho máximo.
I) A bateria regista o seu melhor desempenso quando é realizada a umatempoatura ambientenormal (20^± 5^)
m) Ao eliminar as baterias, mantenha as baterias com differsentes sistemas electroquímicos separadas umas das除外s.
n) Recarregue apenas com o carregaror especialcidoPGA. Nao utilize um carregaror que nao

se encontrarcoilpecífico para autilização com o equipamento.Um_carregaradadequado para um determinado tipo de bateria pode provocar risco de incéndio quando éutilizando com outra bateria.

o) Não utilize uma bateria que não se encontrar Concebida para a utilização com o equipamento.
p) Mantenha a bateria fora do alcance das crianças.
q) Preserve as informações originais do produto para futura referencia.
r) Retire a bateria do equipamento quando não estiver em uso.
s) Elimine-a de forma adequada.

SÍMBOLOS

Leia o manual de instruções antes de usar este equipamento

Mantenha as outras pessoas afastadas.

	Cuido com as lâminas. Estas continual a rodar après deslugar o motor - Remova o dispositivo de desactivação antes de qualquer operação de manutenção.
	Não expo à chuva ou água
	Não queimar
Li-Ion	Não eliminar as baterias. As baterias usadas devem ser entrega num punto de reciclagem.
	Usar luvas de proteção
STOP	Remova o Conjunto de pilhas da ferramenta antes de realizar qualquer ajuste, reparacao ou manutenção.
	A lámina continua a funcionar après ter desligado o certa-relva. Aguarde até todos os componentes do certa-relva pararem completeness antes de tocar nos mesmos.
	Remova a chave
	Os equipamentos electrolycicos não devem ser depositados com o lixo domestico. Se existrem instalacoes adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhoamento sobre reciclagem.

1. BOTÃO DE SEGURANÇA
2. ALAVANCA DE COMUTAGGO
3. BRAÇADEIRAS DO CABO
4. ALAVANCA SUPERIOR
5. PEGA INFERIOR
6. INDICADOR DE ALIMENTACAOD A BATERIA
7. TAMPA DO COMPARTimento DA BACTÉRIA
8. MOSTRADOR DE CORTE INTELIGENTE
9. ALAVANCA PARA AJUSTE DA ALTURA DO CORTE
10. BARRA DA PEGA
11. BOTÃO ROTATIVO, PARTE INFERIOR
12. MEMBRANA DE SEGURANCA
13. SACO DE RECOLHA DA RELVA
14. PEGA DA CAIXA PARA RECOLHA DA RELVA CORTADA
15. INDICADOR DE NIVEL DO SACO
16. BOTÃO ROTATIVO, PARTE SUPERIOR
17. CONJUNTO DE BATERIAS* (VEJA FIGURA E)
18. PARAFUSO DA LÁMINA (VEJA FIGURA N1)

19. LÁMINA (VEJA FIGURA N1)

20. Acessórios ilustrados ou descriços não está totalmente abrangidos no fornecimento.

DADOS TÉCNICOS

• designação de aparelho mecâncio, representativo de Corta-relva sem fios da)

	WG779E WG779E.X **
Tensão	40V = Max. (2x20V Max.)***
Velocidade semarga	3300 / 3500/min
Diâmetro de corte 34cm
Altura do corte	20-70mm

Posições para ajuste da alta de corte	6
Diâmetro da roda dianteira	160mm
Diâmetro da roda traseira	180mm
Capacidade da caixa de recolha	30L
Tipo de bacteria Lithium-lon
Peso da区管委会(Ferramenta sua)	12.1kg

X = 1-999, A-Z, M1-M9, são utilizados apenas para clientes发展目标, não há alterações relevantes seguras entre eles modelos.
* Tensão medida semarga. A tensão inicial da bateria atinge o maior de 20 volts. A tensão nominal é de 18 volts.

Categoria Tipo Capac	dade
20V Baterias	WA3551 2.0	Ah
	WA3572 2.5	Ah
	WA3553 4.0	Ah
	WA3014	4.0 Ah
20V Carregarador	WA3772	2.0 A
	WA3883	4.0 A

Recomendamos que você compre seu acessórios na mesma loja que vendeu a ferramenta. Consulte a embalagem dos acessórios para mais detalles. O pessoal da loja pode ajuda-lo e Oferecer Opinion.

INFORMAÇÃO DE RUIDO

Pressão de som avaliada	LpA: 76.5dB(A)KpA: 3dB(A)
Potência de som avaliada	LwA: 87.76dB (A)KwA: 3dB(A)
Use proteção de ouvidos.	O

INFORMAÇÃO DE VIBRAÇÃO

Vibração caractéristica ponderada	ah=3.246m/s2
	Instabilitadek=1.5m/s2

AVISO: Os values de emissão de vibração durante a utilização da ferramenta podem

divergir dos valore declarados, dependendo da forma como a ferramenta é realizada, dependendo dos exemplos seguições e de outros modos de'utilisation:

O modo como a ferramenta é'utilizada, os materiais a cortar ou perfurar.

A ferramenta estar em boas condições e bem conservada.

Autilização do acessório correcto para a ferramenta e a garantia de que está afiada e em boas condições.

A firmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são realizados.

Se a ferramenta é'utilizada para o objectivo para a qual foi concebida e segundo as instruções.

Esta ferramenta pode causar sindrome de vibracao.
mao-braco, se nao for adequamente realizada.

AVISO:Para ser preciso, uma estimativa do nível de exposicao nas condições actuais de

utilização devem ter em conta todas as partes do ciclo de operação, como tempos em que a

ferramenta está desligada e quando está em等功能amento, mas inactiva, ou seja, não realizando o seu trabalho. Isto poderá reduzir significativamente o;nvel de exposicao durante o periodo total de trabalho.

como minimizar o seu risco de.

Utilize SEMPRE formoes, brocas e laminas afiadas. Mantenha esta ferramenta de acordo com as instruções e bem lubrificada ( quando aplicável).

Se a ferramenta for realizada regularamente, invista em acessos anti-vibracao.

Planei o seu horário de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de various dias.

INSTRUCCIONES DE FUNCIONAMIENTO

NOTA: Antes de utiliser a ferramenta, leia atentamente o livre de instruções.

UTILIZACAO CONFORME AS DISPOSICOES

MONTAGEMEFUNCIAMENTO

AÇÃO FIGURA
MONTAGEM

Montagem da pega NOTA: Escolha um dosinous furos na pega inferior para obter a alta desejada da pega.	Veja figura A1, A2, A3, A4, A5
Montagem do saco de recolha da relva	Veja figura B1, B2, B3, B4
Instalação do saco de recolha de relva NOTA: Exerça uma ligeira pressão sobre o saco de recolha de relva para garantir que este está correctamente colocado.	Veja figura C1, C2
Verificar o estado de cargo da bateria NOTA: A Fig. D1 apenas se aplicou ao Conjunto de bateria com luz indicadora da bateria.	Veja figura D1
Carregamento da bactérica NOTA: A embalagem da bateria é expedida sem cargo. A bateria tem de ser totalmente carregada antes de cortar a relva pela primaira vez. Carregue sempre as两大 baterias até ao fim e ao mesmo tempo. Pode encontrar mais detalles no manual do carregarador.	Veja figura D2, D3
Colocação/remoção da bateria NOTA: Este certa-relvas funciona apenas com as两大 baterias instaladas. Utilize sempre as vezes das两大 baterias e carregue as两大 baterias ao mesmo tempo. Aoutilizar两大 baterias com potências differentes, a maior irá apenas funciona com o denominador comum mais baixo.	Veja figura E
FUNCIAMENTO
Indicator de Alimentação da bateria na boaquina Consulte os detalles na parte referente ao ESTADO DA BATERIA IMPORTANT Quando apenas uma luz estiverce acesa, pelo menos uma bateria está gasta e necessita de ser carregada, mesmo que o certa-relva consigaContinuar a cortar relva. Se continueu a userocerta-relva com a bateria neste estado pode reduzir a vida útil e o desemprenho esta. Quando nenhumazestiverce acesa, pelo menos uma bateria não está totalmente instalada ou a bateria está com defeito, voltê a verifcar se as baterias estao totalmente colocadas na sua posicao.	Veja figura F
Ligar & Parar	Veja figura G1, G2
Ajuste daaltitude de corte AVISO! Pare, liberta a alavanca de comutation e aguarde até o motor parar antes de ajustar a altitude. As lâminas continuam a functionar après ter desligado o corta-relva podendo fazer ferimentos. Não toque nas lâminas em movimento.	Veja figura H
Indicador de nível do saco Vazio: tampa levantada (a) Cheio: tampa fechada (b)	Veja figura I1
Remover/Esvaziar do saco de recolha de relva AVISO! Verifique sempre se a aba de segurança conta a sina de descarga antes dautilização. Nunca levante a aba de segurança quando o corta-relvas estiver a ser realizado sem o saco de recolha de relva instalado.	Veja figura I2
Descarga posterior Veja figura J
Armazenamento	Veja figura K1, K2

LEDS DE ESTADO DA BATERIA (Veja figura F)

Antes de proceder ai arranque ou après autilização, pressione o botão "POWERTEST" na boa para verficar a capacidade da bateria. Durante o funciona, a capacidade da bateria é indicada automaticamente pelo指示or de potência da bateria. Estes LEDs detectam e assinalam constantemente o estado da bateria da segunte forma:

Estado do indicator de alimentação da bateria	Estado da bateria
Cinco Luzes verdes (0000) está acesas.	As das baterias está num estado totalmente corregado.
Dias ou这只是 ou quatre Luzes verdes está acesas.	As suas baterias tem cargaremanescente. Quanto mais luzes estiverem acesas, mais capacidade tem a bateria.
Apenas uma luz verde (0000) está acesa.	Pelo menos uma bateria está gasta e necessita de ser corregado.

Nenhuma luz está acesa.	Pelo menos uma bateria não está totalmente instalada ou a bateria está com defeito.
Apenas uma luz está intermitente das vezes por ciclo.	Pelo menos uma bateria está descarregada em excesso (por favor, consulta o estado de energia da bateria), por favor, recarregue as vezes baterias de uma vez são antes de utilizes novamente ou de proceber ao armazenamento.
Apenas uma luz está intermitenteões vezes por ciclo.	Pelo menos uma bateria está quente, aguarde que arrefecam antes de iniciar novamente.
Apenas uma luz está intermitente quando às vezes por ciclo.	A boaquina está sobrecarregada. Aumente a altitude de corte ou empurre lentamente.

SUGESTOES PARA CORTE DA RELVA NOTE: INSPECCIONE SEMPRE A AREA ONDE O CORTA-RELVA VAI SER USADO E REMOVA TODAS AS PEDRAS, PAUS, FIOS, OSSOS E OUTROS DETRITOS QUE POSSAM SER PROJECTADOS PELA LÁMINA EM MOVIMENTO.

1. O corte de relva em terrenos inclinados deve ser feito ao longo da face do terreno e nunca para cima e para boa. Ao travaçhar em locais inclinados, tenha muito cuidado ao mudar de direcção. Não Proceeda a um corte excessivo da relva em locais inclinados. Mantenha sempre uma posicao estável.
2. Liberté a alavanca de comutation para DESLIGAR o corta-relva ao atravessar zonas em cascalho (as pedras poder ser projectadas pela lamina).
3. Defina una.altura de corte maxima para zonas em que o terreno é mais acidentado ou quando a relva estiver mucho grande. Se tentar cortar mucha relva de una so vez podera fazer com que o disjuntor pare o que por sua vez faz parar o cortarelva.
4. Se usar um saco para recolha da relva cortada durante a estação de crescimento rápido, a relva pode bloquear a abertura de descarga. Liberté a alavanca de comutation para desligar o corta-relva e remove a chave de segurar. Remova o saco de recolha da relva e sacuda-o pegando no mesmo pela extremidade. Limpe也是非常 qualquer relva acumulada ou detritos existentes em redor da abertura de descarga. Reponha o saco de recolha da relva.
5. Se o corta-relva começar a vibrar de forma anomala, liberte a alavanca de comutation para deslugar o corta-relva e remove a chave de segurance. Determine imeditamente a causa do problema. A existencia de vibração é sinal de problemas. Não use o corta-relva até ter efectuado uma cuidadasa verificacao do mesmo.

6. LIBERTE SEMPRE A ALAVANCA DE COMUTAZão PARA DESLIGAR O CORTA-RELVA E REMOVA A CHAVE DE SEGURANÇA QUANDO O DEIXAR SEM SUPERVISÂO MESMO QUE POR UM CURTO PERÍODO DE TEMPO.

ÁREA DE CORTE

A area de corte pode ser afetada por diversos fatores, mais como a alta de corte, a humidade da relva, o comprimento e a densidade da relva. Além disso, efetuar o arranque e a paragem do cortador de relva demasiadas vezes durante o seu funcionaamento reduz a area de corte.

Aabela segunte indica a relaço entre as condições de corte e a area de corte.

Condições de Corte Âra		de Corte (máximo)
Condições da Relva	Altura de Corte	2.0 Ah Baterias	2.5 Ah Baterias	4.0 Ah Baterias
Relva muito finam seca	corte de 7cm a 5cm	230m2* 2	80m 2*	460m2*
Relva Fiona, seca	corte de 7cm a 3cm	120m2* 1	40m 2*	230m2*

*utilizzato com 2 conjuntos de bacterias totalmente carregadas simultaneamente.

Dicas:

1) Recomendamos que corte a sua relva mais frequently, caminha a um passo normal e que não efetue o arranque/paragem do cortador de relva demasiadas vezes durante o seu funcionaamento.
2) Para um melhor desempinho, certifique-se de que utilizes dois conjuntos de baterias totalmente carregadas simultaneamente e que corte sempre 1/3 ou menos daaltar da relva.
3) Caminhe lentamente quandoURTAR relva comprida, de modo a obter um corte mais eficiente e a descarregar apropriadamente a relva cortada.
4) Evite cortar relva molhada, bois esta ficará colada à parte inferior da base e a relva cortada não pode ser recolhida ou descarregada apropri(adamente.
5) Uma alta de corte superior deve ser aplicada a relva fresca ou espessa e,asse modo,a duração da bateria sera prolongada.

MANUTENÇA

AVISO: Pare o corta-relva e remove a chave de segurarca antes de remover o da relva.

NOTA: Para assegurar um service longo e fiavel, execute regularamente os seguients procedimentos de manutenao. Verifique se detecta defeitos obvios, tais como uma lamina solta, deslocada ou danificada, acessos o soltos e componentes gastos ou danificados. Verifique se as coberturas e protecções

estão todas livres de danos e correctamente ligados ao corta-relva. Leve a cabo quaisquer manutenções ou reparacoes necessarias, antes deutilizar o corta-relva. Se o corta-relva falhar, apesar da manutenção regular, queira ligar para a)nossa LINHA de ajuda ao cliente, para obter aconselhoamento.

AFIAR A LAMINA

MANTENHA A LÁMINA AFIADA PARA UM MELHOR DESEMPENHO POR PARTE DO CORTA-RELVA. USE PROTEÇÃO OCULAR AO REMOVER, AFIAR E INSTALAR A LÁMINA. CERTIFICHE-SE DE QUE A CHAVE DE SEGURANÇA FOI REMOVIDA.

Geralmente, e em condições normais de segurar, é suficiente afiar a lamina das vezes durante a epoca de corte da relva. A areia faz com que a lamina perca o fio rapidamente. Se o seu relvado tiver um solo arenoso, pode ser necessário afiar a lamina mais vezes.

SUBSTITUA IMEDIATAMENTE A LÁMINA SE ESTA ESTIVER AMOLGADA OU DANIFICADA.

AO AFIAR A LÁMINA:

1. Certifique-se de que esta se mantém equilibrada.
2. Afie a lamina mantendo o angulo de corte original.
3. Afie as arestas de corte de ambos os lados da lamina e sempre em quantidades iguais de ambos os lados.

NOTA: 1. Certifique-se de que o cortador de relva está desligado e remove a chace.

1. Coloque o cortador de relva no modo de armazenamento na vertical.

PARA AFIAR A LÁMINA EM V (Veja figura L)

1. Certifique-se de que a alavanca de comutatione soit libertada, de que a lamina parou e de que a chave de segurarva foi removida antes de remover a lamina.
2. Remova a lámina do corta-relva. Consulte as instruções para remoçao e instalação da lámina.
3. Fixe a lamina L-1 em v L-2.
4. Use óculos de proteção e tenha cuidado para não se cortar.
5. Com cuidado, afie as arestas da lamina uma lima.
   fina L-3 ou com uma pedra de amolar.
6. Verifique se a lamina se mantém calibrada. Consulte as instruções para calibrar a lamina.
7. Substitua a lamina no certa-relva e fixe-a correctamente. Consulte as instruções em baixo.

CALIBRAR A LÁMINA (Veja figura M)

Verifique a calibracao da lamina colocando o orificio central da lamina M-1 sobre um prego ou parafuso M-2 e fixa horizontally em M-3. Se às extremidades da lamina rodarem para baixo, afie esta parte da mesma. A lamina está correamente calibrada quando nenhumas das extremidades cai.

MANUTENÇÃO DA LÁMINA (Veja figura N1, N2)

Substitua a lamina metalica après 50 horas de utilização ou 2 anos, conforme o periodo que for ingido primeiro e independente da condição da lamina. Siga these procedimentos para remove e

substituir a lamina: Para remover a lamina irá precisar de luvas de jardinagem (não fornecidas) e de uma chave de porcas (não inclua). Segure na lamina (18) e desaperte o respectivo parafuso (17) no sentido contrário ao dos ponteiros do relógio usinga uma chave de porcas e de seguida remove a lamina e a ventoinha.

Para voltar a montar, comece por posicionar a lamina (18) com as arestas de corte viradas para o chao. Depois, aperte a porca da lamina (17).

ARMAZENAMENTO (Veja figura K1, K2)

Pare o corta-relva e remove sempre a chave de segurarça. Limpe muito bem o exterior do corta-relva com uma escova macia e com um pano. Não utilizeágua, solventes ou produits para polir. Remova toda a relva e detritos, especialmente das ranhuras de ventilação.

Vire o corta-relva de lado e limpe a zona da lamina. Se a relva cortada ficar presa de forma compacta na zona da lamina, remove-a com um objecto de madeira ou de plástico.

Guarde o corta-relva num local seco. Não colocqueoutsros objectos por cima do corta-relva.

Para auxiliar o armazenamento, solte o botao da pega e dobre a pega superior conforme indicado figura K1 & K2.

PROTECÇA OMBIENTAL

Os equipamentos electricos nao devem ser desposados com o lixo domestico. Se existrem instalacoes adequadas deve recicla

los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhoamento sobre reciclagem.

DECLARação DE CONFORMÍDADE

Nós,

Positec Germany GmbH,

Postfach 32 02 16, 50796 Cologne, Germany

Descrição Corta-relva sem fios da Worx

• designação de aparelho mecânico, representativo de Corta-relva sem fios da)

Funcao corte de relva

cumpre as seguintes Directivas,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC rectificada em 2005/88/EC

2000/14/EC rectificada em 2005/88/EC

• Processo de Avaliação de Conformidade segundo

Annex VI

• Nível de Volume de Som Medido 87.76dB(A)

• Nível de Volume de Som Garantido 90dB(A)

Organismo notificado envolvido

Normas em conformidade com:

EN 60335-1,

EN 60335-2-77,

EN 62233,

EN ISO 3744,

EN 55014-1,

EN 55014-2

Pessoa autorizada a compiling o ficheiro和技术o,

Nome: Marcel Filz

Endereço: Positec Germany GmbH,

Postfach 32 02 16, 50796 Cologne, Germany

2021/10/31

Allen Ding

Problemas Acção de correção
1. O corte-relvas não funciona quando a alavanca do interruptoré activada.	A. Verifique se a chave de segurança foi instalada e se está totalmente assente e se o botão no compartmento de interruptores está a ser completeness premido.B. Solte a Alavanca de interruptores para desligar o corte-relva. Remove a chave de segurança, volta o cortador e certificado-se de que a lâmina gira livrente. Se não estiver a girar livrente, devolva-a a um reparador autorizzato. A lâmina deve girar livrente.C. A bateriauí completamente carregada? Insira a ficha do carregaror e aguarde que a luz verde acenda.
2. O motor pára durante o corte.	A. Solte a Alavanca de interruptores para desligar o corte-relva. Remove a chave de segurança, volta o cortador e certificado-se de que a lâmina gira livrente. Se não estiver a girar livrente, devolva-a a um reparador autorizzato. A lâmina deve girar livrente.B. Eleve a alta de corte das rodas para a posicao mais elevada e ligue o cortador.C. A bateriauí completamente carregada? Insira a ficha do carregaror e aguarde que a luz verde acenda.D. Evite sobrecarregar o cortador. Diminua a velocidade de corte ou eleve a alta de corte. Ou outros.
3. O motor pára durante o corte ou não corta toda a relva.	A. A bateriauí completamente carregada? Insira a ficha do carregaror e aguarde que a luz verde acenda.B. Solte a Alavanca de interruptores para desligar o corte-relva. Remova a chave de segurança. Volte o cortador ao contrário e verifique: A afiação da lâmina - mantenha a lâmina afiada. A estrutura e o cano de descarga relativamente a obstruções.C. O ajuste de alta das rodas poderá ser demasiado baixo para as condições da relva. Eleve a alta de corte.
4. É excessively dificil empurrar o cortador.	A. Eleve a alta de corte para reduzir o efeito de arrastamento da estrutura na relva. Verifique se todas as rodas giram livrente.
5. O cortador emite ruído e vibração anormais.	A. Solte a Alavanca de interruptores para desligar o corte-relva. Remova a chave de segurança. Coloque o cortador de lado e verifique a lâmina de modo a certificado-se de que não está dobrada ou danificada. Se a lâmina se encontrar danificada, substitua-a por uma lâmina de substituição. Se a parte inferior da estrutura se encontrar danificada, leve-o a um centro de assistência autorizzato.B. Se não existrem danos visíveis na lâmina e o cortador continuear a vibrar.Solte a Alavanca de interruptores para desligar o corte-relva, remova a chave em segurança e remove a lâmina. Rode a lâmina 180 graus e voltê a colocá-la.Se o cortador continuear a vibrar, leve-o a um centro de assistência autorizzato.
6. Os LED do carregaror não acendem.	A. Verifique se a ficha está ligada.B. Volte a ligar o carregaror.
7. O LED do carregaror da bateria não muda para verde.	A. É necessário realizar o diagnóstico da bateria. Levar ao centro de assistência autorizzato.
8. O cortador não aspire aparas com o saco.	A. Remova a placá de mulch quando colocar nos sacos.B. Cano obstruido. Solte a Alavanca de interruptores para desligar o corte-relva. Remova a chave de segurança. Elimine as aparas de relva no cano.C. Demasiadaerva cortada. Eleve a alta de corte das rodas para diminuir o comprimento do corte.D. Saco cheio. Esvazie o saco com maior frequência.
9. Quando realiza mulching, os cortes está visíveis.	A. Corte excessivo de relva. Eleve a alta de corte das rodas para diminir o comprimento do corte. Não corte mais de 1/3 do comprimento total.B. Verifique se a lâmina está afiada. Mantenha sempre a lâmina afiada.
10. Tempo deestrutura boa ou diminuindo àsdemasiadasutilizações.	A. Devolver ao local de Assistência Autorizada – pode necessitar de uma bateria nova.
11. O LED do carregarador da bateria piscá a vermelho e abateria não pode ser carregada.	A. A bateria sobraquece antes o uso continuo. Remova a bateria do carregaror e deixa-a arrefecer até 42°C ou menos.

PRODUKTSÄKERHET GENERELLA SÄKERHETSVARNINGAR
