Tipo di prodotto	Tosaerba a batteria
Marca	Worx
Modello	WG779E.1
Tensione nominale	40 V (2 x 20 V max.)
Diametro di taglio	34 cm
Altezza di taglio	20 a 70 mm (6 posizioni)
Capacità del sacco di raccolta	30 L
Velocità a vuoto	3300 / 3500 giri/min
Peso (utensile nudo)	12,1 kg
Ruote anteriori	160 mm
Ruote posteriori	180 mm
Tipo di batteria	Litio-ione (2 batterie necessarie)
Livello di pressione acustica	LpA = 76,5 dB(A) ; KpA = 3 dB(A)
Livello di potenza acustica	LwA = 87,76 dB(A)
Vibrazioni mano-braccio	ah = 3,246 m/s² ; K = 1,5 m/s²
Dispositivi di sicurezza	Chiave di sicurezza, sportello di sicurezza, leva di commutazione
Indicatore di carica batteria	Spia LED a 5 livelli sulla macchina
Indicatore di riempimento del sacco	Sportello flottante (vuoto = sollevato, pieno = abbassato)
Regolazione dell'altezza di taglio	Leva centrale (6 posizioni)
Manutenzione della lama	Affilatura regolare, sostituzione ogni 50 ore o 2 anni
Stoccaggio	Manubrio pieghevole, stoccaggio verticale
Utilizzo consigliato	Prati privati

Domande frequenti - WG779E.1 WORX

Perché il mio tosaerba non si avvia?

Verificare che la chiave di sicurezza sia ben inserita e che la leva di commutazione sia azionata. Assicurarsi che le batterie siano cariche e installate correttamente. Se la lama è bloccata, capovolgere il tosaerba e verificare che giri liberamente.

Cosa fare se il motore si ferma durante il taglio?

Rilasciare la leva di commutazione, rimuovere la chiave di sicurezza e verificare che la lama giri liberamente. Aumentare l'altezza di taglio o rallentare il ritmo per evitare il sovraccarico. Se il problema persiste, ricaricare le batterie.

Come regolare l'altezza di taglio?

Fermare il tosaerba, rilasciare la leva e attendere l'arresto completo della lama. Utilizzare la leva di regolazione dell'altezza (8) per selezionare una delle 6 posizioni (20 a 70 mm). Non toccare mai la lama in rotazione.

Come installare il sacco di raccolta?

Aprire lo sportello di sicurezza sollevandolo con la maniglia. Agganciare il sacco di raccolta inserendo i ganci nelle fessure, quindi abbassare lo sportello. Assicurarsi che il sacco sia ben agganciato.

Perché il tosaerba vibra in modo anomalo?

Indica un problema. Fermare immediatamente il tosaerba, rimuovere la chiave di sicurezza e verificare se la lama è danneggiata o sbilanciata. Sostituire la lama se necessario (piegata o usurata). Se la vibrazione persiste, portarla in un centro autorizzato.

Come affilare la lama?

Rimuovere la lama dopo aver spento il tosaerba e rimosso la chiave. Fissarla in una morsa e limare i taglienti con una lima fine rispettando l'angolo iniziale. Verificare l'equilibrio appendendola su un cacciavite. Rimontare serrando saldamente.

Come pulire il tosaerba dopo l'uso?

Fermare il tosaerba e rimuovere la chiave. Utilizzare una spazzola morbida e un panno per rimuovere erba e detriti. Non usare mai acqua né prodotti chimici. Pulire l'area sotto la lama con un attrezzo in legno o plastica.

Cosa fare se la batteria non si carica?

Verificare i collegamenti del caricabatterie. Se il LED lampeggia rosso, la batteria è troppo calda; lasciarla raffreddare sotto i 42°C. Se la spia rimane spenta, sostituire il caricabatterie o contattare un centro autorizzato.

Come riporre correttamente il tosaerba?

Pulirlo, rimuovere la batteria e la chiave. Piegare il manubrio rilasciando il pulsante dell'impugnatura (vedere Fig. K1/K2). Riporre in un luogo asciutto senza appoggiare oggetti sopra. Utilizzare lo stoccaggio verticale.

Quale superficie massima si può tagliare con una carica completa?

Dipende dall'erba e dall'altezza di taglio. Con due batterie 4,0 Ah, fino a 460 m² per erba fine e secca (taglio da 7 a 5 cm). Con batterie 2,0 Ah, circa 230 m². Camminare a passo normale ed evitare soste frequenti.

MANUALE UTENTE WG779E.1 WORX

ATTENZIONE! è assolutamente necessario leggere attendamente tutte le istruzioni. Eventuali errori nell'adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/ol lesions gravi.

Leggere accuratamente queste istruzioni per usare la macchina in sicurezza. Conservare tutte le avventenze e le istruzioni qualora fosse necessario consultarle in futuro.

• Questo apparecchio non è destinato all'uso da parte di persona (inclusi I bambini) con disponà fisiche, sensoriali o mentali ridotte, oppure con mancanza di esperienza e conoscenza, a meno che non agiscano sotto supervisione o abbiano ricevuto istruzioni sull'utilizzo dell'apparecchio da parte di una persona responsable della loro sicurezza.

• I bambini devono essere supervisionati per garantire che non giochino con

l'apparecchio.

• Il disposativo deve essere utilizzato unicamente con l'unità di alimentazione fornita in dotazione.

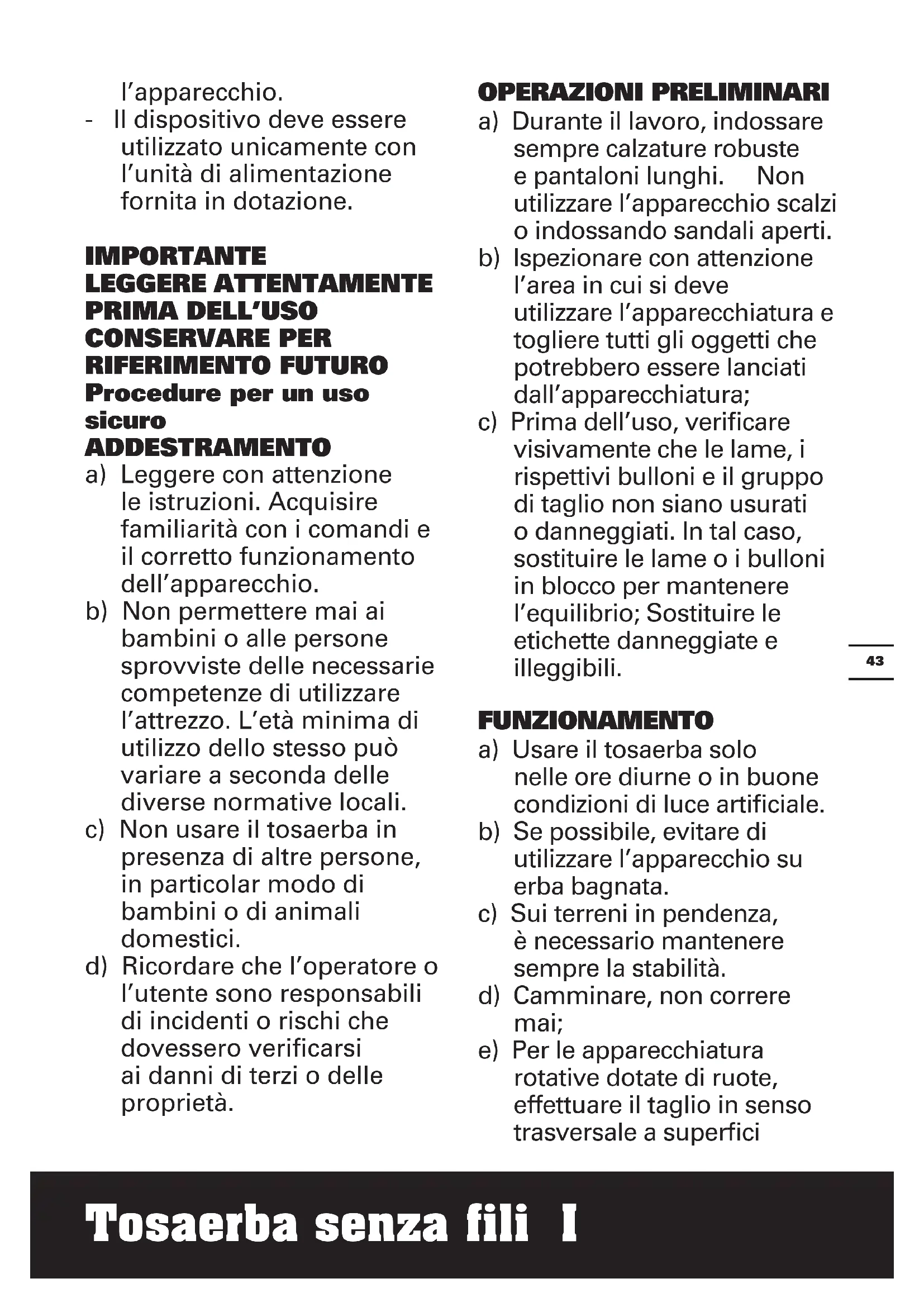

IMPORTANTE LEGGERE ATTENTAMENTE PRIMA DELL'USO CONSERVARE PER RIFERIMENTO FUTURO Procedure per un uso sicuro ADDESTAMENTO

a) Leggere con attenzione le istruzioni. Acquisire familarità con i comandi e il corretto funzionamento dell'apparecchio.
b) Non permettere mai ai bambini o alle personesprovviste delle necessarie competenze diutilizzare I'attrezzo.L'eta minima diutilizzo dello stesso cuivariere a seconda dellediverse normative locali.
c) Non usare il tosaerba in presenza di altre personne, in particolar modo di bambini o di animali domestici.
d) Ricordare che l'operaatore o l'utente sono responsabili di incidenti o rischi che dovessero verificarsi ai danni di terzi o delle proprieta.

OPERAZIONI PRELIMINARI

a) Durante il lavoro, indossare sempre calzature robuste e pantaloni lunghi. Non utilizzato l'apparecchio scalzi o indossando sandali aperti.
b) Ispezionare con attenzione l'area in cui si deve utilizzare l'apparecchiatura e togliere tutti gli oggetti che potrebbero essere lanciati dall'apparecchiatura;
c) Prima dell'uso, verificare visivamente che le lame, i rispettivi bulloni e il gruppo di taglio non siano usurati o danneggiati. In tal caso, sostuire le lame o i bulloni in blocco per mantenere l'equilibrio; Sostuire le etichette danneggiate e illeggibili.

FUNZIONAMENTO

a) Usare il tosaerba solo nelle ore diurne o in buone condizioni di luce artificiale.
b) Se possibile, evitare di utilizzare l'apparecchio su erba bagnata.
c) Sui terreni in pendenza, è necessario Maintainere sempre la stabilità.
d) Camminare, non correremai;
e) Per le apparecchiatura rotative dotate di ruote, effettuare il taglio in senso trasversale a superfici

Tosaerba senza fili I

inclinati, mai dall'alto verso il basso;

f) Prestare estrema attenzione aiambi di direzione nelle suddette condizioni di pendenza.
g) Non usare il tosaerba su pendii extremamente scoscesi.
h) Prestare la massima
attenzione tirando a se
l'apparecchio o invertendo la
direzione dello stesso.
i) Arrestare la/e lama/e ovesia necessario inclinare I'attrezzo ai fini del trasporto da o verso un'altra area di tosatura e su superfici diverse da quella erbose.
j) Non utilizzato mai il tosaerba se le protezioni o i ripari sono danneggiati o alla gli appositi apparati di sicurezza, come i deflettori e/o il disposativo di raccolta erba.
k) Azionare il motore attenendosi alle istruzioni e mantenendo i piedi a distance di sicurezza dagli attrezzi da taglio.
I) Avviando il motore, evitare di ribaltare lateralmente il tosaerba. Tuttavia, qualora ciò fosse necessario nella sola fase di partenza, evitare di inclinarlo più del necessario e sollevare solo il lato lontano dall'operaatore.

m) Non avvicinare mani o piedi accanto o sotto le parti rotanti. Nel caso di falciatrici rotative,manterecostamente libero leaperture di scarico.
n) Non toccare le lame prima che il dispositivo per la disattivazione sia stato rimioso e prima del completo arresto delle lame;
o) Non avviare il tosaerba.
stando in piedi davanti
all'apertura di scarico.
p) Non trasportare il tosaerba nelle fonte di alimentazione è in esecuzione.
q) Fermare il tosaerba e rimuovere il dispositivo di disattivazione. Assicurarsi che tutte le parti mobili si siano completeness arrestate.
- Ogni volta che si lascia l'apparecchiatura incustodita,
- Prima di eliminare un'osluzione,
- Prima di controllare, pulire o effettuare lavori sulla apparecchiatura,
- Dopo ave colpito un oggetto estraneo. Ispezionare l'apparecchio in ricerca di danni ed eventualmente provvedere alle necessarie riparazioni.
Qualora l'attrezzo inizi a

vibrare in maniera anomala (verificare immediatamente)

• controllare i danni.
• sostituire o riparare le parti danneggiate.
• controllare e stringere le parti allentate.

MANUTENZIONE E CONSERVAZIONE

a) Ai fini della sicurezza delle operazioni, accertarsi che tutti i dadi, i bulloni e le viti dell'apparecchio siano saldamente avvitati;
b) Controllare frequently il grado di usura e deterioramento del dispositivo di raccolta erba;
c) Per maggiore sicurezza, sostuire le parti usurate o danneggiate. Utilizzare solo accessori e parti di ricambio originali.
d) Prestare attenzione durante la regolazione della macchina per impedire che le dita rimangano incastrate tra le lame mobili e le parti fisse della macchina.
e) Far sempre raffreddare il tosaerba prima di riporlo.
f) Quando si fa manutenzione alle lame siate consapevoliche,anche se la corrente è spenta,le lame possono ancora muoversi.

ISTRUZIONI PER LA SICUREZZA DEL PACCO BATTERIA

a)Non smontare, après o strappare le cellule secondarie o il pacco batteria.
b)Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi traesso o essere cortocircuitati da altri oggetti metallici.

Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o usioni.

c)Non esporte il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole.
d)Non sottoporre il pacco batteria a scosse meccaniche.
e)In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l'area interessata con abbondante

f) Se si ingerisce una cellula o un pacco batteria, consultare immediamente un medico.
g)Tenere le cellule e il pacco batteria puliti e asciutti.
h)Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino.
i) Il pacco batteria deve essere caricato prima dell'uso. Utilizzato sempre il caricatore corretto e consultare le istruzioni.
j) Non lasciare un pacco batteria in carica se non in uso.
k)Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni.
l) Il pacco batteria offre prestazioni ottimali se utilizzate ad una temperatura ambiente normale (20^ ± 5^) .
m)Quando si smaltiscono i pacchi batteria, tenere i pacchi batteria con diversi sistemi elettrochimici separati gli uni dagli altri.
n)Ricaricare solo con il

caricatore specificato da

Worx. Non utilizzato caricatori diversi da quelli forniti per l'uso specifico con l'apparecchiatura. Un caricatore adatto ad un tipo di pacco batteria potrebbe provocare rischi d'incendi quando è usato con un altro pacco batteria.

o)Non utilizzato un paccobatteria non progettato perI'uso con I'apparecchiatura.
p)Tenere il pacco batteria fuori alla portata dei bambini.
q) Conservare i documenti originali del prodotto per riferimenti futuri.
r) Rimuovere la batteria dall'apparecchiatura, se non in uso.
s)Smaltire adeguatamente.

SIMBOLI

Leggere attentamente il manuale d'istruzione ed assicurarsi di aver compreso completenessi comandi descritti e il relative funzionamento.

Tenere gli astanti a distance di sicurezza.

	Fare attenzione alle lame affiliate. Le lame continuano a ruotare\ dopo che il motore è stato spento. Togliere la spina alla rete elettrica\ prima di eventuali interventi di\ manutenzione.
	Non esporre alla pioggia o all'acqua
	Non bruciare
Li-lon	Non smaltire le batterie. Portare le batterie scariche presso un punto locale di riciclaggio o di raccolta.
	Indossare guanti protettivi
STOP	Rimuoverne la batteria alla presa prima di eseguire qualsiasi regolazione, riparazione o intervento di manutenzione.
	Le lame continuano a ruotare anche dello spegnimento dell'attrezzo. Prima di toccarle, attendere fino a quando le parti in movimento della macchina si sono completamente arrestate.
	Rimuoverne la chiave
	I prodotti elettrici non possono esseore gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

ELENCO DEI COMPONENTI

1. CHIAVETTA DI SICUREZZA
2. LEVA DI AVVIAMENTO
3. SERRACAVO
4. IMPUGNATURA SUPERIORE
5. MANIGLIA INFERIORE
6. INDICATORE DI ALIMENTAZIONE DELLA BATTERIA
7. COPERCHIO DEL PACCOBATTERIA
8. LEVA DI REGOLAZIONE DELL'ALTEZZA DI TAGLIO
9. MANUBRIO
10. IMPUGNATURE, INFERIORE
11. ALETTA DI SICUREZZA
12. SACCO RACCOLTA ERBA
13. IMPUGNATURA DEL CONTENITORE ERBA
14. INDICATORE DI RIEMPIMENTO DEL RACCOGLITORE
15. IMPUGNATURE, SUPERIORE
16. BATTERIA *VEDI FIG. E)
17. BULLONE DELLA LAMA (VEDI FIG. N1)
18. LAMA (VEDI FIG. N1)

*Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna.

SPECIFICHE TECNICHE

Codice WG779E WG779E.X (770-789 - designazione del macchinario rappresentativo del Tagliaerba a batteria)

	WG779E WG779E.X **
Potenza Nominale	40V Max. (2x20V Max.)***
Velocità a vuoto 3300 / 3500/min
Diametro di taglio 34cm
Altezza di taglio	20-70mm
Posizioni altozza di taglio	6
Diametro ruote anteriorsi	160mm
Diametro ruote posteriori	180mm
Capacità contentitore erba	30L
Tipodi Batteria Agli Ioni Di Litio
Peso (Utensile nudo) 12.1kg

** X = 1 -999,A-Z,M1-M9 solo per clienti diversi, non ci sono cambiamenti rilevanti sicuri tra quosti modelli.
*** Tensione misurata perché carico di lavoro. La tensione iniziade della batteria raggiunge un massimo di 20 Volt. La tensione nominale è di 18 Volt.

Categoria Tipo Capacità
20V Batteria	WA3551 2.0	Ah
	WA3572 2.5	Ah
	WA3553 4.0	Ah
	WA3014 4.0	Ah
20V Caricabatteria	WA3772 2.0	A
	WA3883 4.0	A

Ti consigliamo di acquistare gli accessori dello stesso negozio dove compri l'utensile. Fare riferimento alla confazione degli accessori per ulteriori dettagli. Il personale del negozio vuo aiutarti e offrire consulenza.

INFORMAZIONI SUL RUMORE

Pressione acustica ponderata	LpA: 76.5dB(A)KpA: 3dB(A)
Potenza acustica ponderata	LwA: 87.76dB(A)LwA: 3dB(A)
Indossare protezione per le orecchie

INFORMAZIONI SULLA VIBRAZIONE

Vibrazione ponderata tipica	a_h=3.246m/s^2
	Incertezza K=1.5m/s^2

AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzato dello

strumento più differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili:

Come viene usato l'apparecchio e i materiali tagliati o forati.

Le condizioni e la buona manutenzione dello strumento.

L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.

La stretta sull'impugnatura e l'eventuale utilizzo di accessori antivibrazione.

L'adequatezza dell'utilizzo dell'utensile rispetto a quanto previsto.

Questo strumento potrebbe causare la sindrome da vibrazioni mano-braccio se il suo utilizzo non viene gestito correttamente.

AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali

condizioni di utilizzo dovrebbeanche tenere contodi tute le partidelciclo operativo,come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto alla realmente fare il suo lavoro. Quito potrebberidurre significativamente il livello di esposizione sul periododi di lavoro totale.

Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni.

USARE sempre scalpelli, trapani e lame affiliati.

Conservare quello strumento sempre in conformità a questo istruzioni e mantenerlo ben lubrificato (dove appropriato).

Se lo strumento delve essere usato regolarmente, investire in accessori antivibrazione.

Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.

ISTRUZIONI OPERATIVE

NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l'attrezzo.

USO CONFORME ALLE NORME:

Quito prodotto è stato progettato per tosare l'erba di prati domestici.

AZIONE FIGURA
MONTAGGIO
Montaggio del manubrio NOTA: scegliere uno dei due fori nel manubrio inferiore per regolare l'altezza del manubrio.	Vedi Fig. A1, A2, A3, A4, A5
Assemblaggio del sacco di raccolta della polvere	Vedi Fig. B1, B2, B3, B4
Assemblaggio del sacco di raccolta della polvere al tagliaerba NOTA: Rilasciare leggermente la sacca raccolta erba per controllare che sua stata installata bene.	Vedi Fig. C1, C2
Controllo dello stato di carica della batteria NOTA: la Fig. D1 si riferisce solamente alla batteria con indicatore luminoso.	Vedi Fig. D1
Caricamento del pacco batteria NOTA: Il pacco batteria viene spedito scarico. La batteria deve essere completamente carica prima del primo taglio. Caricare sempre completeness le due batterie nelle stesso momento. è possibile trovare maggiori dettagli nel manuale del caricatore.	Vedi Fig. D2, D3
Montaggio/smontaggio della batteria NOTA: Questo rasaerba funziona solo se sono installate entrambé le batterie. Usare sempre le stesse due batterie e caricarle contemporaneously. Quando si utilizzato due batterie con potenze diverse l'utensile funzionerà solamente al valore di potenza correspondente al minimo comun denominatore.	Vedi Fig. E
FUNZIONAMENTO

Indicatore Alimentazione batteria sulla macchia Leggere i dettagli nella sezione STATO DELLA BATTERIA IMPORTANTE Quando è illuminata solo una lice, almeno una delle batterie è scarica è deve essere ricaricata,anche se il tagliaerba potrebbe essere più in grado di tagliare l'erba. Se si continua ad utilizzato il tagliaerba con la batteriaosi scarica si rischia di ridurre la durata e le prestazioni della batteria. Quando nessuna spia è accesa, almeno una delle batterie non è correttamente installata o è difettosa, ricontrollare le batterie siano completamente inserte in sede.	Vedi Fig. F
Avvio & Arresto	Vedi Fig. G1, G2
Regolazione dell'altezza di taglio AVVERTENZA:Arresto, rilasciare la leva interrottore e attendere che il motore si arresti prima di regolare l'altezza. Le lame continuano a ruotare una volta spenta l'apparecchiatura, una lama in rotazione più provocare ferite. Non toccare le lame in rotazione.	Vedi Fig. H
Indicatore di riempimento del raccoglitore Vuoto:Aletta aperta (a) Pieno:Aletta chiusa (b)	Vedi Fig. I1
Rimozione/svuotamento del sacco di raccolta della polvere AVVERTENZA!Verificare sempre che lo sportello di sicurezza chiuda la bocca di scarico prima dell'uso. Non sollevare mai lo sportello di sicurezza quando il rasaerba viene usatorawnizza il sacco raccoglierba montato.	Vedi Fig. I2
Scarico posteriore Vedi Fig. J
Immagazzinaggio	Vedi Fig. K1, K2

LED DI STATO DELLA BATTERIA (Vedi Fig. F)

Prima di iniziare o dopo l'uso, premere il pulsante

"POWERTEST" sulla macchina per verificare lo stato di carica delle batterie. Durante esta operazione, lo stato di carica delle batterie viene migliorato automaticamente dall'apposto indicatore luminoso. Il LED rileva e visualizza le condizioni della batteria comeindicato di seguito:

Stato dell'indicatore di carica	Condizione della batteria
Cinque spie verdi (accese.	Le due batterie sono completamente cariche.
Due, tre o quattro spie verdi accese.	Le due batterie sono più acceché. Più spie sono accese, maggiore è la carica residua.
Solo una spia verde (accaea.	Almeno una delle batterie è scarica e delve essere ricaricata.
Nessuna spia accesa.	Almeno una delle batterie non è correttamente installata o è difettosa.
Una sola spia lampeggia due volte per ciclo.	Almeno una delle batterie è troppo scarica (consultare lo stato di carica della batteria): ricaricare le due batterie insieme prima dell'uso o del rimessaggio.
Una sola spia lampeggia tre volte per ciclo.	Almeno una delle batterie è surriscaldata: attendere il raffreddamento prima di ricominciare.
Una sola spia lampeggia quattro volte per ciclo.	La macchina è in sovraccarico. Aumentare l'altezza di taglio o spingere più lentamente.

SUGGERIMENTI PER IL TAGLIO DEL'ERBA NOTA: ISPEZIONARE SEMPRE L'AREA NELLA QUALE SI DEVE UTILIZZARE IL TAGLIAERBA E TOGLIERE PIELRE, BASTONI, CAVI, OSSI ED ALTRA SPORCIZIA CHE POTREBBBE ESSERE LANCIATA DALLA LAMA IN ROTAZIONE.

1. Tagliare l'erba lungo la superficie di terreni scoscesi muovendosi in senso trasversale, e mai dall'alto verso il basso. Prestare molta attenzione quando si cambia direzione sulle superfici inclinate. Non utilizzato su terreni molto scoscesi. Fare attenzione a mantenere sempre una presa ben salute per i piedi.
2. Rilasciare la leva interruttor per spegnere il tagliaerba quando si atraversano aree con ciotoli (le pietre possono essere lanciate alla lama).
3. Impostare il tagliaerba sull'altezza massima di taglio quando si effettuano tagli su terreni non lisci o se l'erba è alta. Se si taglia troppa erba potrebbscattare l'interruttore di protezione, e il tagliaerba si arresta.
4. Se durante la stagione con crescita rapida dell'erba

si usa un sacco raccolta erba, l'erba potrebbe ostruire l'apertura di scarico. Rilasciare la leva interrettore per spengere il tagliaerba e togliere la chiavetta di sicurezza. Smontare la sicca per l'erba e agitarla in modo che l'erba si deposito sul fondo. Pulire qualsiasi residuo di erba o altri detriti che possano esseri formati intorno all'apertura di scarico. Sostituire la sicca per i clienti nuovi.

6. PER SPEGNERE IL TAGLIAERBA RILASCIARE SEMPRE LA LEVA INTERRUTTORE E TOGLIERE LA CHIAVETTA DI SICUREZZA QUANDO LO SI LASCIA INCUSTODITO, ANCHE SE PER UN BREVE PERIODO DI TEMPO.

1. Se il tagliaerba inizia a vibrare in modo anomalo, rilasciare la leva interrottore per spegnerlo e togliere la chiavetta di sicurezza. Controllare immediatamente la causa della vibratione. Le vibrazioni sono sempre un'indicazione di problemi. Non utilizzato il tagliaerba fino a quando non si è eseguito un controllo.

AREA DI TAGLIO

L'area di taglio può essere influenzata da diversi fattori, come altezza di taglio, umidità del tanto erboso, lunghezza dell'erba e densità. Inoltre, avviare e arrestare il tosaerba troppe volte durante l'uso può contribuire a ridurre l'autonomia e, di consegenza, l'area di taglio.

La seguente tabella describes the rapporto tra condizioni di taglio e area di taglio.

Condizioni di taglio		Area di taglio (massima)
Condizioni dell'erba	Altezza di taglio	2.0 Ah Batteria	2.5 Ah Batteria	4.0 Ah Batteria
Erba molto fine e secca	Taglio da 7cm a 5cm	230m² * 28	0m	2 * 46
				0m
Erba fine e secca	Taglio da 7cm a 3cm	120m² * 14	0m	2 * 23
				0m

• Con due pacchi batterie completeness carichi utilizzati insieme.

SUGGERIMENTO:

1) Si consiglia di tagliare l'erba frequentemente, procedere a un'andatura normale e non avviare/ arrestare il tosaerba troppo spesso durante l'uso.
2) Per ottenere prestazioni ottimali, utilizzare due pacchi batterie completamente carichi e tagliare sempre meno di un terzo della lunghezza dell'erba ad agli passata.
3) Procedure piu lentamente quando si deve tagliare erba piu alta,osi da ottenere un taglio piu efficace e consentire lo scarico dell'erba tagliata.
4) Evitare di tagliare erba bagnata, in quanto potrebbeaderire alle superfici interne del piatto di taglio e ostacolare raccolta o scarico dell'erba tagliata.
5) In caso di erba fresca o spessa, impostare un'altezza di taglio maggiore per prolungare la durata delle batterie.

MANUTENZIONE

AVVERTENZA: Arrestare la falciatrice e togliere la chiave di sicurezza prima di cortare il sacco di raccolta dell'erba.

NOTA: Per garantire una vita di servizio più lunga ed affidavitile, è necessario atteneri con regolarità alle seguenti procedure di manutenzione. Verificare la presenza di difetti oggettivi, quali lame allentate, fuori sede o danneggiate, fissaggi lenti e componenti usurati o guasti. Accertarsi che tutte le copertura e le protezioni siano in buon ordine e correttamente agganciate al tosaerba. Eseguire agli necessaria operazione di manutenzione o riparazione prima diutilizzare l'apparecchio. Qualora i problemi persistano nonostante una manutenzione regolare, rivolgersi al nostro servizio assistenza clienti per eventuali consigli e suggerimenti.

AFFILATURA DELLA LAMA

PER AVERE PRESTAZIONI OTTIMALI TENERE LA LAMA SEMPRE AFFILATA.

QUANDO SI SMONTA, AFFILA E SI RIMONTA LA LAMA INDOSSARE UNA PROTEZIONE IDONEA PER GLI OCCHI. VERIFICARE CHE LA CHIAVETTA DI SICUREZZA SIA STATATOLTA.

L'affilatura della lama due volte nella stagione in cui si taglia l'erba è solitamente sufficiente in condizioni normali di utilizzo. La sabbia consuma rapidamente il filo della lama. Se il suo prato ha un terreno ricco di sabbia potrebbe essere necessario dover affilare la lama con una frequenza maggiore.

SOSTITUIRE IMMEDIATEAMENTE LA LAMA SE PIEGATA O DANNEGGIATA.

QUANDO SI AFFILA LA LAMA:

1. Verificare che la lama rimanga equilibrata.
2. Affilare la lama con I'angolo di taglio originale.
3. Affilare i bordi di taglio su entrambie le estremità della lama, togliendo la stessa quantità di materiale da entrambi i lati.
   NOTA: 1. Assicurarsi che il tagliaerba sia spento e rimuovere la chiave.
4. Riporre il tagliaerba in modalità di riposo in posizione verticale.

AFFILARE LA LAMA IN UNA MORSA (Vedi Fig. L)

1. Prima di togliere la lama, verificare che la leva dell'interruttore sa rilasciata, che la lama abbia interroglo il movimento e che la chiavetta di sicurezza sua stataolta.
2. Smontare la lama dal tagliaerba. Vedere le istruzioni per lo smontaggio e per rimontare la lama.
3. Fissare la lama L-1 in una morsa L-2.
4. Indossare occhiali di sicurezza e prestare attenzione a non tagliarsi.
5. Affilare i bordi taglienti con attenzione utilizzando una lima fine L-3 o una pietra per affilare.
6. Controllare I'equilibratura della lama. Vedere le istruzioni per I'equilibratura della lama.
7. Rimontare la lama sul tagliaerba e serrare bene.

Fare riferimento alle istruzioni riportate di seguito.

EQUILIBRATURA DELLA LAMA (Vedi Fig. M)

Verificare l'equilibratura della lamas posizionando il foro centrale della lamam-1 su un chiodo o su un giravite M-2, bloccati in orizzontale su una morsa M-3. Se una delle estremità della lamaruota verso il basso deve essere limata. La lamaa è bene equilibrate quando nessuna delle due estremità va in basso.

MANUTENZIONE DELLA LAMA (Vedi Fig. N1, N2)

Sostituire la lama metallica dopo 50 ore di taglio o 2 anni, quale delle due condizioni si verifica prima, indipendente delle condizioni. Per smontare e rimontare la lama seguire queste procedure. Sono necessari quanti da giardinaggio (non in dotazione) ed una chiave (non in dotazione) per smontare la lama. Tenere la lama (18) e svitare il bullone della lama (17) ruotandolo in senso antiorario conla chiave, poi rimuovere la lama.

Per rimontare,METTere la lama (18) con il lato affidavit.
verso il basso.Serrare bene il dato della lama (17).

IMMAGAZZINAMENTO: (Vedi Fig. K1, K2)

Arrestare il tagliaerba e togliere sempre la chiavetta di sicurezza. Pulire a fondo la parte esterna della macchina using an panno o una spazzola morbida.

Non usare acqua, solventi o prodotti lucidanti.

Rimuovere agli traccia di grasso e detriti, soprattutto nelle fissure di ventilazione.

Ribaltare lateralmente il tosaerba e procedere alla pulizia del gruppo di taglio. Rimuovere alla lama gli eventuali accumuli di erba servendosi di un utensile di legno o plastica.

Conservare la macchina in unippo asciutto. Non accatasare sopra diessa altri oggetti.

Per agevolare lo stoccaggio, rilasciare la manopola sul manico e piagare la parte superiore del manico, come illustrato nelle Figg. K1 e K2.

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare delve essere portato al centro di riciclaggio per

un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

Problema Soluzione
1. La macchina non parte azionando la leva interrottore.	A. Verificare che sua stata installata correttamente la chiave di sicurezza e che il pulsante sull'alloggiamento dell'interruttore venga premuto completeness.B. Rilasciare la leva dell'interruttore per spagnere il tosauerba. Rimuovere la chiave di sicurezza, capovolgere il tosauerba e controllare che la lama possa ruotare liberamente. In caso contrario, riportare il tosauerba a un manutentore autorizzato. La lama deve ruotare liberamente.C. La batteria è stata caricata completeness? Collegare il caricabatterie e attendere che si accenda la spia verde.
2. Il motore si spegne durante la falciatura.	A. Rilasciare la leva dell'interruttore per spegnere il tosauerba. Rimuovere la chiave di sicurezza, capovolgere il tosauerba e controllare che la lama possa ruotare liberamente. In caso contrario, riportare il tosauerba a un manutentore autorizzato. La lama deve ruotare liberamente.B. Regolare l'altezza di taglio delle ruote sulla posizione più alta e accendere il tosauerba.C. La batteria è stata caricata completeness? Collegare il caricabatterie e attendere che si accenda la spia verde.D. Evitare di sovracariciare il tosauerba. Rallentare la velocità di taglio oppure augmentare l'altezza di taglio, oppure applicare entrambe le misure.
3. Il motore si spegne durante la falciatura o non riesce a tagliare tutto il prato.	A. La batteria è stata caricata completeness? Collegare il caricabatterie e attendere che si accenda la spia verde.B. Rilasciare la leva dell'interruttore per spegnere il tosauerba. Rimuovere la chiave di sicurezza. Capovolgere il tosauerba e controllare: l'affilatura della lama - mantenerere ben affilata la lama. Che la scocca e il condotto di scarico non siano intasati.C. Le ruote possono essere state regolate a un'altezza troppo Bassa per le condizioni dell'erba. Aumentare l'altezza di taglio.
4. Il tosauerba è troppo duro da spingere.	A. Aumentare l'altezza di taglio per ridurre la resistenza della scocca sull'erba. Controllare che gli rona giri liberoamente.
5. Il tosauerba fa rumore e vibra più del solito.	A. Rilasciare la leva dell'interruttore per spegnere il tosauerba. Rimuovere la chiave di sicurezza. Girare di lato il tosauerba e controllare la lama per verificare che non si era piogata o danneggiata. Se la lama è danneggiata, sostuirla con una di ricambio. Se la parte inferiore della scocca è danneggiata, portare il tosauerba presso un centro assistenza autorizzato.B. Se non vi sono danni visibili sulla lama e il tosauerba continua a vibrare: Rilasciare la leva dell'interruttore per spegnere il tosauerba. rimuovere la chiave di sicurezza e la lama. Ruotare la lama di 180 gradi e rimontarla. Se il tosauerba continua a vibrare, portarlo presso un centro assistenza autorizzato.
6. Il LED del caricabatterie non si accendono.	A. Controllare the connessione.B. Sostituire il caricabatterie.
7. Il LED del caricabatterie non diventa verde.	A. La batteria deve essere esaminata. Portarla in un centro di assistenza autorizzato.
8. Il rasaerba non raccoglie lo sfal-icio nel sacco.	A. Rimuovere la piastra di pacciamatura quando si usa il sacco.B. Condotto intasato. Rilasciare la leva dell'interruttore per spegnere il tosauerba. Rimuovere la chiave di sicurezza. Eliminare lo sfalcio dal condotto.C. Troppa erba tagliata. Sollevare l'altezza di taglio delle ruote per accoriare la lunghezza del taglio.D. Sacco pieno. Svuotare ilacco più frequentlymente.
9. Durante la pacciamatura si vedono sfalci evidenti.	A. Viene tagliata troppa erba. Sollevare l'altezza di taglio delle ruote per accoriare la lunghezza del taglio. Non tagliare più di 1/3 della lunghezza totale.B. Verificare l'affilatura della lama. Mantenere la lama sempre affilata.
10. Tempo di funzionamento ridotto molto utilizzi.	A. Riportare la macchina in un centro di assistenza autorizzato: potrebbe essere necessaria una nuova batteria.
11. Il LED del caricabatterie lampeggia in rosso e la batteria non si carica.	A. La batteria si surriscaldà seguito di un uso prolongato. Rimuovere la batteria dal caricabatterie e lasciarla raffreddare fino a 42°C o meno.

DICHIARAZIONE DI CONFORMITA

Noi,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Dichiara che I'apparecchio,

Descrizione Tagliaerba a batteria Worx

designazione del macchinario rappresentativo del Tagliaerba a batteria)

Funzione Falciatura prati

conforme alle seguenti direttive,

2006/42/EC, 2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC modificata alla 2005/88/EC

2000/14/EC modificata alla 2005/88/EC

• Procedura di conformità come da Annex VI
• Potenza acustica pesata 87.76dB(A)
• Massima potenza di rumore garantita 90dB(A)

L'organismo competente

Nome: Intertek, Deutschland GmbH (organismo notificato 0905)

Indirizzo: Stangenstraße 1, 70771

Il responsabile autorizzato alla compilation della documentazione tecnica,

Nome: Marcel Filz

Indirizzo: Positec Germany GmbH, Postfach 32

Vice capo ingegnere, testing e certificazione

Positec Technology (China) Co., Ltd.
