GEBRUIKSAANWIJZING UFP 5 h STIEBEL ELTRON

1. Algemene aanwijzingen 29

1.1 Veiligheidsaanwijzingen 29

1.2 Andere aandachtspunten in deze documentatie 29

2.1 Voorgeschreven gebruik 29

2.2 Algemene veiligheidsaanwijzingen 29

3. Toestelbeschrijving 30

4. Reiniging, verzorging en onderhoud 30

6.1 Algemene veiligheidsaanwijzingen 31

6.2 Voorschriften, normen en bepalingen 31

7. Toestelbeschrijving 31

7.1 Inhoud van het pakket 31

7.2 Noodzakelijk toebehoren 31

8. Voorbereidingen 31

8.1 Montageplaats 31

9.1 Montage van het toestel 31

9.2 Wateraansluiting 32

9.3 Elektrische aansluiting 32

10. Ingebruikname 32

10.1 Eerste ingebruikname 32

10.2 Opnieuw in gebruik nemen 33

11.1 Temperatuurbegrenzing instellen 33

14.1 Het toestel aftappen 33

14.5 Aansluitkabel vervangen 34

14.6 Temperatuursensor in schermpijp positioneren 34

15. Technische gegevens 34

15.1 Afmetingen en aansluitingen34

15.2 Elektriciteitsschema 34

15.3 Opwarmdiagram 35

15.4 Plaatselijke vergunningen en certificaten 35

15.5 Extreme werkings- en storingsomstandigheden 35

15.6 Informatie over het energieverbruik 35

BZONDERE INFO - Het toestel kan door kinderen vanaf 8 jaar, als- mede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinde- ren mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebrui- kersonderhoud uitvoeren. - Bij vaste aansluiting op het elektriciteitsnet via een aansluitdoos moet het toestel met een af- stand van minstens 3 mm op alle polen van het elektriciteitsnet kunnen losgekoppeld worden. - De aansluitkabel mag bij beschadiging of vervan- ging alleen vervangen worden door een origineel onderdeel en door een installateur die daartoe door de fabrikant gemachtigd is. - Sluit het toestel niet aan via een timer. - Monteer het toestel zoals beschreven in het hoofdstuk "Installatie/montage". - Tijdens verwarming druppelt expansiewater uit de kraanuitloop. - Het toestel mag alleen met een open (drukloze) kraan geïnstalleerd worden. - Stel het toestel niet bloot aan waterdruk. - De uitloop van de kraan werkt als ventilatie. Kalk kan de uitloop afsluiten en het toestel onder druk plaatsen. - Sluit de kraanuitloop nooit af. - Gebruik alleen speciale straalregelaars voor druk- loze warmwaterboilers. - Gebruik geen slang om de kraanuitloop te verlengen. - Tap het toestel af zoals beschreven in het hoofd- stuk "Installatie/onderhoud/het toestel aftappen". 278549-40256-9263_UFP_5_h_de_en_fr_nl.indb 28 19.09.2017 11:30:50BEDIENING Algemene aanwzingen www.stiebel-eltron.com UFP 5 h | 29 NEDERLANDS BEDIENING

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere info" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en voor de installateur.Het hoofdstuk "Installatie" is bestemd voor de installateur. Info Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats.Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.1.1 Veiligheidsaanwijzingen1.1.1 Structuur veiligheidsaanwijzingen

TREFWOORD Soort gevaarHier staan mogelijke gevolgen, wanneer de veiligheids-aanwijzing wordt genegeerd. Hier staan maatregelen om het gevaar af te wen- den.

1.1.2 Symbolen, soort gevaarSymbool Soort gevaar

Verbranding(Verbranding, verschroeiing) 1.1.3 TrefwoordenTREFWOORD Betekenis GEVAAR Aanwijzingen die leiden tot zwaar letsel of overlijden, wan- neer deze niet in acht worden genomen. WAARSCHUWING Aanwijzingen die kunnen leiden tot zwaar letsel of overlij- den, wanneer deze niet in acht worden genomen.VOORZICHTIG Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht worden genomen.1.2 Andere aandachtspunten in deze documentatie Info Algemene aanwijzingen worden aangeduid met het sym-bool dat hiernaast staat. Lees de aanwijzingsteksten grondig door.Symbool Betekenis

Materiële schade(toestel-, gevolg-, milieuschade)

Het toestel afdanken Dit symbool geeft aan dat u iets moet doen. De vereiste han-delingen worden stapsgewijs beschreven.1.3 Maateenheden Info Tenzij anders wordt vermeld, worden alle maten in mil-limeter aangegeven.

2.1 Voorgeschreven gebruikHet open (drukloze) toestel is bedoeld voor het opwarmen van drinkwater. Het toestel kan een tappunt van water voorzien.Het toestel is bestemd voor gebruik in een huishoudelijke omge-ving. Het kan veilig bediend worden door personen die daarover niet geïnstrueerd zijn. Het toestel kan eveneens buiten een huis- houden gebruikt worden, bv. in het kleinbedrijf, voor zover het op dezelfde wijze gebruikt wordt.Elk ander gebruik geldt niet als gebruik conform de voorschrif- ten. Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor de gebruikte accessoires.2.2 Algemene veiligheidsaanwijzingen WAARSCHUWING verbrandingDe temperatuur van de kraan kan bij gebruik hoger wor-den dan 60°C.Bij uitlooptemperaturen van meer dan 43°C bestaat ge-vaar voor brandwonden.

WAARSCHUWING letselAlleen een installateur heeft toestemming de tempera-tuurinstelknop eraf te trekken.

WAARSCHUWING letselHet toestel kan door kinderen vanaf 8 jaar, alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinde-ren mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.Als kinderen of personen met verminderde fysieke, sensorische of geestelijke vermogens het toestel gebruiken, adviseren we een permanente temperatuurbegrenzing. De begrenzing kan door de installateur ingesteld worden.

Materiële schade Het toestel en de kraan dienen door de gebruiker tegen vorst beschermd te worden.

Materiële schade Stel het toestel niet bloot aan waterdruk. De uitloop van de kraan werkt als ventilatie. Kalk kan de uitloop afsluiten en het toestel onder druk plaatsen. Sluit de kraanuitloop nooit af. Gebruik alleen speciale straalregelaars voor druklo- ze warmwaterboilers. Gebruik geen slang om de kraanuitloop te verlen- gen.

Materiële schade Wanneer het toestel via een timer aangesloten wordt, kan de veiligheidstemperatuurbegrenzer onbedoeld te- ruggesteld worden. Sluit het toestel niet via een timer aan op het stroomnet.

Zie het typeplaatje op het toestel.

3. Toestelbeschrijving

Het open (drukloze) toestel houdt de waterinhoud constant op de ingestelde temperatuur. Tijdens verwarming druppelt expan- siewater uit de aftapkraan. Het toestel mag alleen met kranen voor open (drukloze) warmwaterboilers geïnstalleerd worden (zie hoofdstuk “Installatie/toestelbeschrijving/ Noodzakelijk toebeho- ren”).

U kunt de gewenste uitlooptemperatuur van het warm water in- stellen op de temperatuurinstelknop. Tijdens het opwarmen is de opwarmindicator aan.

1 Opwarmindicator 2 Temperatuur-instelknop Bepaald door het systeem kunnen de temperaturen afwijken van de gevraagde waarde. °C = Koud. Met deze instelling is het toestel beschermd tegen vorst. De kraan en de waterleiding zijn niet be- schermd. E = Aanbevolen energiespaarstand (ca. 60 °C), geringe st- eenvorming 85 = Maximale insteltemperatuur Info De installateur kan een temperatuurbegrenzing op het toestel instellen (zie hoofdstuk "Installatie/instellingen/ temperatuurbegrenzing instellen").

4. Reiniging, verzorging en onderhoud

Gebruik geen schurende reinigingsmiddelen of reinigings- middelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhouden en te reinigen. Controleer periodiek de kraan. Verwijder kalk op de uitloop met in de handel verkrijgbare ontkalkingsmiddelen. Bijna al het water geeft kalk af bij hoge temperaturen. De kalk slaat neer in het toestel en beïnvloedt de werking en de levensduur van het toestel. De radiatoren moeten daarom desgewenst ont- kalkt worden. De installateur, die op de hoogte is van de plaatse- lijke waterkwaliteit, deelt u mee wanneer de volgende ontkalking moet worden uitgevoerd.

5. Problemen verhelpen

Probleem Oorzaak OplossingHet toestel levert geen warm water. De temperatuur-in-stelknop is ingesteld op "°C".Schakel het toestel in door de temperatuur-instelknop te draaien.

Het toestel heeft geen spanning. Controleer de stekker en de zekeringen van de huisin-stallatie.Water kan alleen met een verminderd volume wor-den afgetapt.De straalregelaar in de kraan is verkalkt. Ontkalk/vervang de straal-regelaar. Sterke kookgeluiden in het toestel.Er heeft zich kalk afge-zet in het toestel. Laat het toestel door de installateur ontkalken. Waarschuw de installateur als u de oorzaak zelf niet kunt verhel- pen. Houd het nummer op het typeplaatje (000000-0000-00000) bij de hand voor een betere en snellere afhandeling. Typ: 00000Nr.: 000000-0000-000000D0000039599278549-40256-9263_UFP_5_h_de_en_fr_nl.indb 30 19.09.2017 11:30:51www.stiebel-eltron.com UFP 5 h | 31 NEDERLANDS INSTALLATIE Veiligheid INSTALLATIE

Installatie, ingebruikname, evenals onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

6.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uit-sluitend bij gebruik van originele onderdelen en vervangingson-derdelen voor het toestel.

6.2 Voorschriften, normen en bepalingen

Info Neem alle nationale en regionale voorschriften en be-palingen in acht.

7. Toestelbeschrijving

Het open (drukloze) toestel is alleen geschikt voor bovenbouwmontage. Het toestel is bedoeld voor een aftappunt voor de opwarming van koud water.Het toestel mag alleen met een open (drukloze) kraan geïnstal-leerd worden.

7.1 Inhoud van het pakket

Bij het toestel wordt het volgende meegeleverd: - Wandbevestiging

7.2 Noodzakelijk toebehoren

Kies uit de onderstaande mogelijkheden een open (doorstroom-) kraanwerk dat bij uw eisen en uitrusting past:Tweegreepsmengkraan - WKMEéngreepsmengkraan - MEK

Spoel de waterleiding grondig door.WaterinstallatieEen veiligheidsklep is niet vereist.KranenGesloten kranen zijn niet toegestaan. Monteer een open kraan.

Materiële schadeHet toestel mag alleen in een vorstvrije ruimte geïnstal-leerd worden.

Materiële schade Monteer het toestel aan de muur. De muur moet voldoen- de draagvermogen hebben.

Materiële schadeDe maximaal toegelaten lengte van de verbindingsbuis (van de kraan naar het toestel) bedraagt 1 m.Bij verbindingsbuizen > 1 m: Installeer een opzetbuisbeluchter in de overlooplei-ding. Info Het toestel is alleen geschikt voor bovenbouwmontage. De wateraansluitingen van het toestel wijzen omlaag. Info Zorg ervoor dat het toestel voor herstellingswerken vrij toegankelijk is.Monteer het toestel verticaal en in de buurt van het tappunt.850 200-300D0000049906

9.1 Montage van het toestel

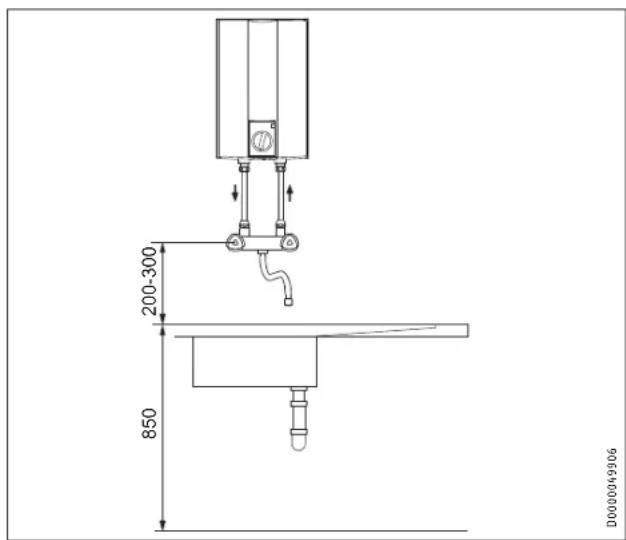

Teken de boorgaten af overeenkomstig de maattekeningen (zie het hoofdstuk "Installatie/technische gegevens/afmetin-gen en aansluitingen"). Boor de gaten en plaats geschikte pluggen. Bevestig de wandbevestiging met geschikte schroeven. Hang het toestel aan de wandbevestiging.278549-40256-9263_UFP_5_h_de_en_fr_nl.indb 31 19.09.2017 11:30:5132 | UFP 5 h www.stiebel-eltron.com INSTALLATIE Ingebruikname Info U kunt de overtollige aansluitkabel in de kabelopberging plaatsen. D0000042207

9.2 Wateraansluiting

Materiële schade Voer alle werkzaamheden voor wateraansluiting en in- stallatie uit conform de voorschriften.

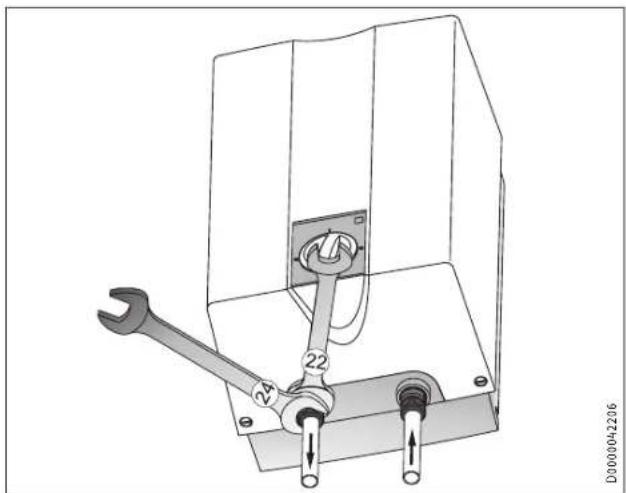

Materiële schade Bij het vastdraaien van de schroefkoppelingen dient u deze tegen te houden met een geschikte schroefsleutel. D0000042206

Materiële schade Het toestel kan ondicht en onbruikbaar worden. Stel het toestel niet bloot aan waterdruk. Verwissel de wateraansluitingen niet. Stel het debiet in (zie handleiding van de kraan). Houd rekening met het maximaal toegelaten debiet bij volledig geopende kraan (zie "Installatie/techni- sche gegevens/gegevenstabel"). Info De bedieningsgrepen van de tweegreeps-mengkranen voor bovenbouwmontage worden volgens DIN 44897 geleverd: - Koud water links (blauw) - Warm water rechts (rood) Schroef de wateraansluitingen van de kraan vast op het toestel.

9.3 Elektrische aansluiting

WAARSCHUWING elektrische schok Voer alle werkzaamheden voor elektriciteitsaansluitin- gen en installatie uit conform de voorschriften. WAARSCHUWING elektrische schok Bij vaste aansluiting op het elektriciteitsnet via een aan- sluitdoos moet het toestel met een afstand van minstens 3 mm op alle polen van het elektriciteitsnet kunnen los- gekoppeld worden. WAARSCHUWING elektrische schok Zorg ervoor dat het toestel is aangesloten op de aard- leiding.

Materiële schade De op het typeplaatje aangegeven spanning moet over- eenkomen met de netspanning. Neem de gegevens op het typeplaatje in acht. De volgende elektrische aansluitmogelijkheden zijn toegelaten: UFP 5 h UFP 5 h LABSAansluiting op een vrij toegankelijk geaard stopcontact met bijpassende stekkerX X Vaste aansluiting op een aansluitdoos met aardleidingX X

WAARSCHUWING elektrische schok De ingebruikname mag alleen uitgevoerd worden door een installateur die rekening houdt met alle veiligheids- voorschriften.

10.1 Eerste ingebruikname

Open de warmwaterklep van de kraan of zet de eenhendel mengkraan op "warm" totdat het water zonder bellen naar buiten stroomt. Steek de stekker in het geaarde stopcontact of schakel de ze- kering van de huisinstallatie in. Kies een temperatuur. Controleer de dichtheid van alle waterinstallaties. 278549-40256-9263_UFP_5_h_de_en_fr_nl.indb 32 19.09.2017 11:30:51www.stiebel-eltron.com UFP 5 h | 33 NEDERLANDS INSTALLATIE Instellingen Info Wanneer de volgorde (eerst water, dan stroom) niet wordt nageleefd, treedt de veiligheidstemperatuurbe- grenzer in werking. Ga als volgt te werk: Koppel het toestel los van het elektriciteitsnet. Vul het toestel met water. Sluit het toestel aan op het elektriciteitsnet.

10.1.1 Overdracht van het toestel

Leg aan de gebruiker uit hoe het toestel werkt. Instrueer hem over het gebruik. Wijs de gebruiker op mogelijk gevaar, met name het gevaar van brandwonden. Overhandig deze handleiding en de handleidingen van het eventuele toebehoren.

10.2 Opnieuw in gebruik nemen

Zie hoofdstuk "Installatie/ingebruikname/eerste ingebruikname".

11.1 Temperatuurbegrenzing instellen

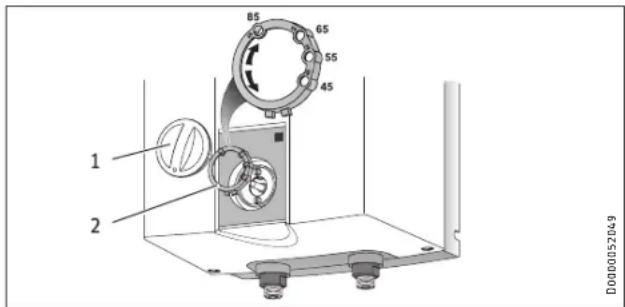

1 Temperatuur-instelknop 2 Begrenzingsring Met behulp van de begrenzingsring onder de temperatuurregel- knop kunt u het regelbereik van deze regelknop begrenzen. U kunt de temperatuur in het toestel begrenzen op een maximale of op een minimale temperatuur. De begrenzingsring heeft op zijn omtrek vier gaten en twee aan- slagen. De gaten zijn voorzien van temperatuurindicaties. De be- grenzingsring moet dusdanig in de bovenkap worden geplaatst dat de doorn in de bovenkap in één van de gaten met tempera- tuurindicatie grijpt. Het opschrift op de begrenzingsring moet na plaatsing zichtbaar zijn. Instellen van de maximale temperaturen: 45, 55 en 65 °C Draai de temperatuur-instelknop naar de nulstand (tot tegen de linkeraanslag op "°C"). Verwijder de temperatuur-instelknop en de begrenzingsring van het toestel. Plaats de begrenzingsring dusdanig in de bovenkap dat de doorn in de bovenkap in het gat met de gewenste tempera- tuurindicatie grijpt. Monteer de temperatuur-instelknop in de nulstand (°C). De maximale temperatuur in het toestel is nu begrensd tot de temperatuur die aangeduid is bij het gebruikte gat. Instellen van de minimale temperatuur > 65 °C Draai de temperatuurregelknop tot de rechteraanslag (85). Verwijder de temperatuur-instelknop en de begrenzingsring van het toestel. Plaats de begrenzingring dusdanig in de bovenkap dat de doorn in de bovenkap in het gat met de temperatuurindicatie 55 grijpt. Monteer de temperatuurinstelknop op rechteraanslag (85). De temperatuur kan tussen de 65 en 85 °C ingesteld worden.

12. Buitendienststelling

Koppel het toestel los van het elektriciteitsnet door de stek- ker uit te trekken of de zekering van de huisinstallatie uit te schakelen. Tap het toestel af (zie het hoofdstuk "Installatie/onderhoud/ toestel aftappen").

13. Storingen verhelpen

Probleem Oorzaak Oplossing Het toestel levert geen warm water.

De veiligheidstem- peratuurbegrenzer werd geactiveerd.

Verhelp de oorzaak van de fout. Vervang eventueel de temperatuur- regelaar. Laat het toestel afkoelen. Wanneer u het toestel spanningsvrij geschakeld hebt, wordt de veilig- heidstemperatuurbegrenzer auto- matisch teruggesteld. Sterke kookgeluiden in het toestel. Er heeft zich kalk afgezet in het toestel. Ontkalk het toestel.

WAARSCHUWING elektrische schok Scheid alle polen van het toestel van het elektriciteitsnet voor aanvang van alle werkzaamheden. Demonteer het toestel bij onderhoudswerken.

14.1 Het toestel aftappen

WAARSCHUWING verbranding Tijdens het aftappen kan er heet water uit het toestel lopen. Tap het toestel af via de aansluitstompen. 278549-40256-9263_UFP_5_h_de_en_fr_nl.indb 33 19.09.2017 11:30:5234 | UFP 5 h www.stiebel-eltron.com INSTALLATIE Technische gegevens

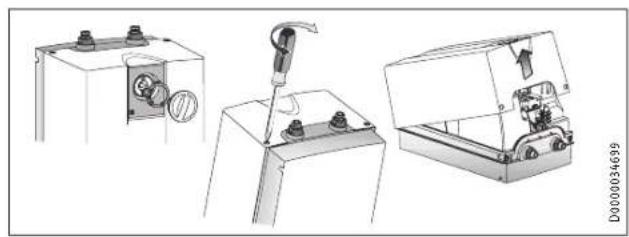

D0000034699 Verwijder de temperatuur-instelknop en de begrenzingsring van het toestel. Draai de schroeven onder de temperatuurinstelknop uit. Open de bovenkap door de vergrendelschroeven naar binnen te laten zakken en de kap uit te zwenken en af te nemen.

Materiële schade Behandel het binnenoppervlak van de boiler niet met ontkalkingsmiddelen. Demonteer de verwarmingsflens. Verwijder grove kalk van het verwarmingselement door voorzichtig te kloppen. Dompel het verwarmingselement tot aan de flensplaat in het ontkalkingsmiddel.

14.4 Aardleiding controleren

Verwijder de temperatuur-instelknop en de begrenzingsring van het toestel. Controleer de aardleiding (in Duitsland bv. BGV A3) aan een bevestigingsschroef van de temperatuurregelaar en aan het aardleidingcontact van de aansluitkabel.

14.5 Aansluitkabel vervangen

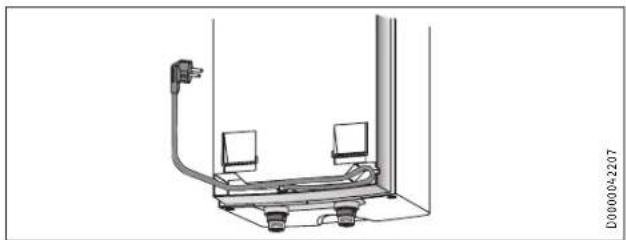

De aansluitkabel mag alleen door een installateur vervangen worden door een origineel onderdeel. Als alternatief kunt u de elektrische kabel H05VV-F3x1,0 gebruiken.

14.6 Temperatuursensor in schermpijp positioneren

Plaats bij vervanging van de temperatuurregelaar de tempe- ratuursensor in de schermpijp. Bevestig de temperatuursensor onder de aardingsstekker.

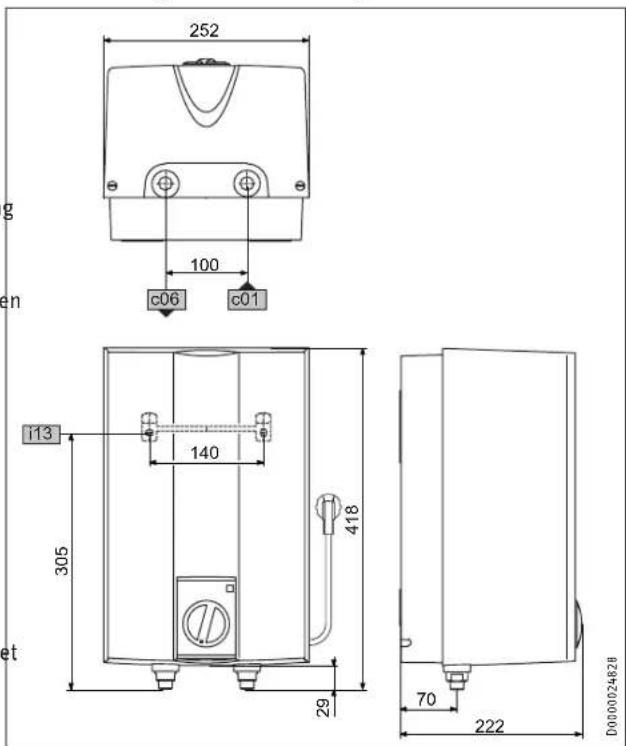

15.1 Afmetingen en aansluitingen

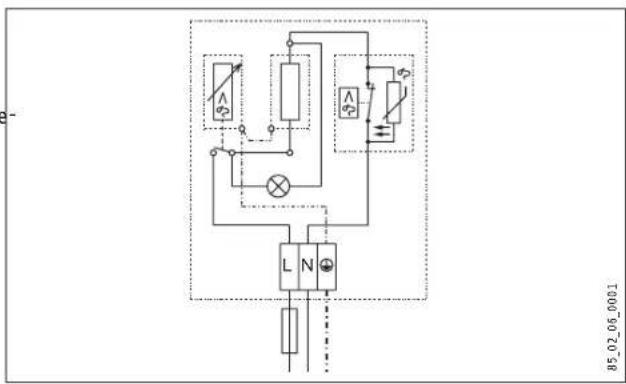

15.2 Elektriciteitsschema

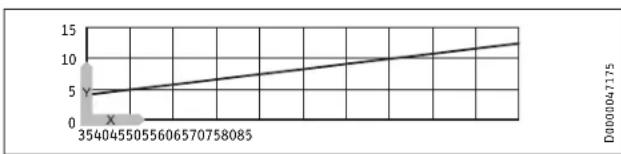

Het opwarmdiagram is afhankelijk van de verkalking en van de restwarmte. De opwarmtijd bij een koudwatertoevoer van 10 °C en maximale temperatuurinstelling vindt u in het diagram.

D0000047175 x Temperatuur in°C y Duur in min

15.4 Plaatselijke vergunningen en certificaten

De keurmerken zijn vermeld op het typeplaatje.

15.5 Extreme werkings- en storingsomstandigheden

In geval van een storing kan in de installatie kortstondig een tem- peratuur van maximaal 100 °C optreden.

15.6 Informatie over het energieverbruik

De productgegevens voldoen aan de EU-verordeningen betreffen- de de richtlijn voor milieuvriendelijke vormgeving van energiege- relateerde producten (ErP). UFP 5 h UFP 5 h LABS

Fabrikant STIEBEL ELTRON STIEBEL ELTRON Lastprofiel XXS XXS Energieklasse A A Energetisch rendement % 38 38 Jaarlijks stroomverbruik kWh 491 491 Temperatuurinstelling af fabriek °C 55 55 Geluidsniveau dB(A) 15 15 Dagelijks stroomverbruik kWh 2,276 2,276

Hydraulische gegevens Nominale inhoud l 5 5 Mengwatervolume 40 °C l 10 10 Elektrische gegevens Nominale spanning V 220 230 240 220 230 240 Nominaal vermogen kW 1,8 2,0 2,2 1,8 2,0 2,2 Nominale stroom A 8,3 8,7 9,1 8,3 8,7 9,1 Zekering A 10 10 10 10 10 10 Fasen 1/N/PE 1/N/PE Frequentie Hz 50/60 50/60 Werkingsgebied Temperatuurinstelbereik °C ca. 35 - 85 ca. 35 - 85 Max. toegelaten druk MPa 0 0 Max. debiet l/min 5 5 Energiegegevens Energieverbruik in stand- by/24uur bij 65 °C kWh 0,23 0,23 Energie-efficiëntieklasse W55/W35 A A Uitvoeringen Beschermingsgraad (IP) IP24 D IP24 D Montagewijze Bovenbouw Bovenbouw Uitvoering open open Materiaal binnenreservoir PP PP Materiaal isolatie EPS EPS Materiaal van de behuizing PS PS Kleur wit wit Aansluitingen Wateraansluiting G 1/2 A G 1/2 A Afmetingen Diepte mm 222 222 Hoogte mm 418 418 Breedte mm 252 252 Gewichten Gewicht kg 3,1 3,1 Garantie Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaat- schappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze doch- termaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend. Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht. Milieu en recycling Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de natio- nale voorschriften. GARANTIE
