GEBRUIKSAANWIJZING PSK985E Pelgrim

Belangrijk om te weten - Important à savoir

Wissenswertes - Important information

Tip - Conseil - Tipp - Tip

1 Uw schouwkap

1.1 Beschrijving 4
1.2 Inleiding 4

2 Veiligheid

2.1 Waar u op moet letten 5
2.2 Afvoersystemen 6

3 Gebruik 7

4 Onderhoud

4.1 Vetfilters verwijderen 8
4.2 Het koolstofffilter vervangen 8
4.3 Lampen vervangen 8
4.4 Reinigen 9

5 Installatie

5.1 Algemeen 10
5.2 Montage van de schouwkap 11

6 Bijlage 12

1 Uw schouwkap

1 2 3 4 5

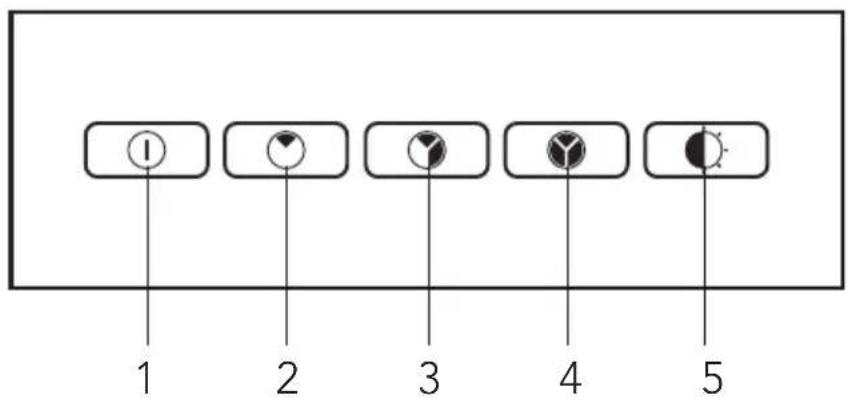

1.1 Beschrijving

Aan-/uittoets1.

Ventilator stand 12.

Ventilator stand 23.

Ventilator stand 34.

Verlichting5.

1.2 Inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

2.1 Waar u op moet letten

Attentie! Laat het toestel aansluiten door een erkend installateur (zie hoofdstuk "Installatie"). Het apparaat niet aan het stroomnet aansluiten voordat de installatie volledig voltooid is.

• Sluit het toestel aan conform de plaatselijk geldende installatievoorschriften.
• In verband met eventuele scherpe randen adviseren wij u tijdens de montage van de wasemkap werkhandschoenen te gebruiken.
• Het apparaat is gefabriceerd volgens de meest recente veiligheidsstandaarden.

Desondanks adviseren wij personen met psychische of motorische stoornissen, mentale achterstand of zwakbegaafdheid het apparaat niet te gebruiken zonder toezicht van een bekwaam persoon. Hetzelfde geldt voor kinderen.

- De wasemkap nooit gebruiken als het vetfilter niet of niet goed gemonteerd is! Gebruik de wasemkap niet om tegenaan te leunen.

Zorg voor voldoende ventilatie wanneer u de wasemkap samen gebruikt met een • gaskookplaat.

De afvoer mag niet worden aangesloten op een rookkanaal dat ook voor andere • verwarmingstoestellen in gebruik is.

Flambeer nooit onder de afzuigkap en maak de filters op tijd schoon. Het frituren • moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.

De wasemkap moet regelmatig (minstens 1 x per maand) schoongemaakt worden, • zowel het exterieur als het interieur. Het niet in acht nemen hiervan en het onvoldoende reinigen of vervangen van de filters kan brandgevaar veroorzaken.

Wanneer de aansluitkabel is beschadigd mag deze alleen worden vervangen door • de fabrikant, zijn serviceorganisatie of gelijkwaardig gekwalificeerde personen, om gevaarlijke situaties te voorkomen.

Haal eerst de stekker uit het stopcontact als u de lampen wilt vervangen! Gebruik • uitsluitend dezelfde lampen met aangegeven wattage. Gebruik de wasemkap alleen met gemonteerde lampjes om het risico van een elektrische schok te verminderen.

De vetfilters kunnen heet worden tijdens gebruik. Wacht, na het koken, minimaal 30 • minuten met het schoonmaken.

2 Veiligheid

• Bij reparatie of schoonmaakbeurten moet de stroom uitgeschakeld worden. Neem de stekker uit het stopcontact of draai de schakelaar in de meterkast op nul.
• Vet en olie zijn bij oververhitting brandbaar. Blijf in de buurt tijdens het bereiden van gerechten.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn inzake afvoeren afgedankte elektrische en elektronische apparaten (AEEA). Dit product moet worden afgedankt in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

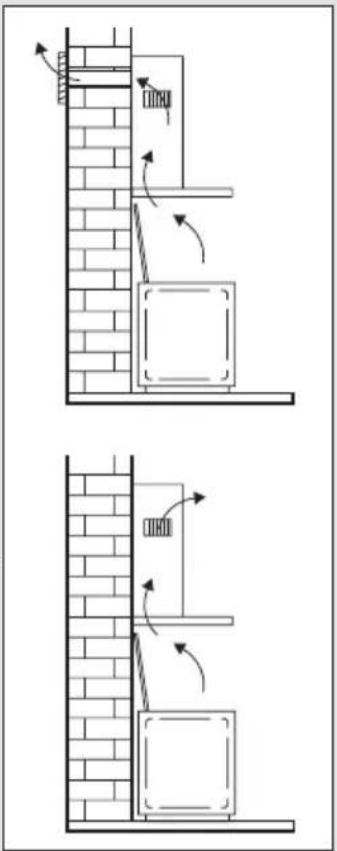

2.2 Afvoersystemen

De afzuigkap kan, afhankelijk van het model, op twee manieren worden aangesloten:

1. Als afzuigkap op een afvoerkanaal. De aangezogen en gefilterde kookdampen worden naar buiten afgevoerd. Dit is de beste manier!

2. Als recirculatie afzuigkap. De vetdeeltjes en de geur uit de aangezogen kookdampen worden gefilterd. De aangezogen lucht wordt niet afgevoerd maar teruggeblazen in de keuken. U moet dan wel een koolstofffilter plaatsen.

Let op! Het koolstofffilter moet apart besteld worden.

Druk op toets Ⓘ (1).

De afzuigkap schakelt in op de laatst gekozen stand.

Ventilator inschakelen

Druk op toets ⬇ (2), Ⓨ of (4)

De afzuigkap schakelt in op de gekozen stand.

Verlichting in- en uitschakelen

Druk op de verlichtingstoets (5).

De verlichting gaat branden.

Druk nogmaals op de toets en de verlichting gaat uit.

Ventilator uitschakelen

Druk op toets Ⓘ (1).

De afzuigkap schakelt uit.

4 Onderhoud

4.1 Vetfilters verwijderen

Schakel de netspanning uit! Neem de stekker uit het stopcontact of zet de schakelaar in de meterkast op nul. Trek het vetfilter naar u toe en kantel het naar voren toe omlaag.

4.2 Het koolstofffilter vervangen

Gebruik een koolstofffilter als de afzuigkap niet is aangesloten op een afvoerkanaal.

Belangrijk:

- De verzadiging van het filter is afhankelijk van de intensiteit van het gebruik, de manier van koken en de regelmaat waarmee de vetfilters worden schoongemaakt. Het koolstofffilter moet minimaal iedere vier maanden worden vervangen. - Koolstofffilters zijn niet uitwasbaar voor hergebruik. Verzadigd koolstof is niet • milieuvriendelijk, vervang het filter tijdig.

Bevestig het koolstofffilter met de kunststof beugels (A) in de daarvoor bestemde ruimte onder de motor. Plaats de vetfilters.

4.3 Lampen vervangen

Verwijder het afdekkapje van de lamp. Vervang de lamp door een nieuwe lamp van maximaal 40 Watt (fittingmaat E14). Plaats het afdekkapje weer terug.

Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen schouwkappen

Niet behandelen met schuursponsjes of andere schuurmiddelen. Nabehandelen met Stahlfix en met de structuur van het roestvrijstaal meepoetsen.

Metalen vetfilters

De metalen vetfilters kunnen voor reiniging in de vaatwasmachine geplaatst worden. Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

Glazen panelen

De glazen panelen niet in de vaatwasser reinigen in verband met het risico op het ontstaan van kleurverschillen. Glazen panelen kunnen het best handmatig, met een sopje gereinigd worden.

5.1 Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften.

Belangrijk om te weten:

De afstand tussen het laagste punt van de wasemkap en een gaskookplaat moet minimaal 75 cm bedragen. Bij een elektrische kookplaat moet deze afstand mimimaal 65 cm zijn.

Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen • andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).

Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting • van gasapparaten.

Hoe korter de afvoerpijp en hoe minder bochten, des te beter is de werking van de • afzuigkap.

Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig is • (zijn).

De aansluitpijp van de schouwkap heeft een diameter van 125 mm of 150 mm. Het • beste is de afvoerpijp ook met deze diameter uit te voeren.

Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is geschikt voor • versterkt beton en bakstenen muren. Voor sommige types muren heeft u speciale pluggen en schroeven nodig.

5 Installatie

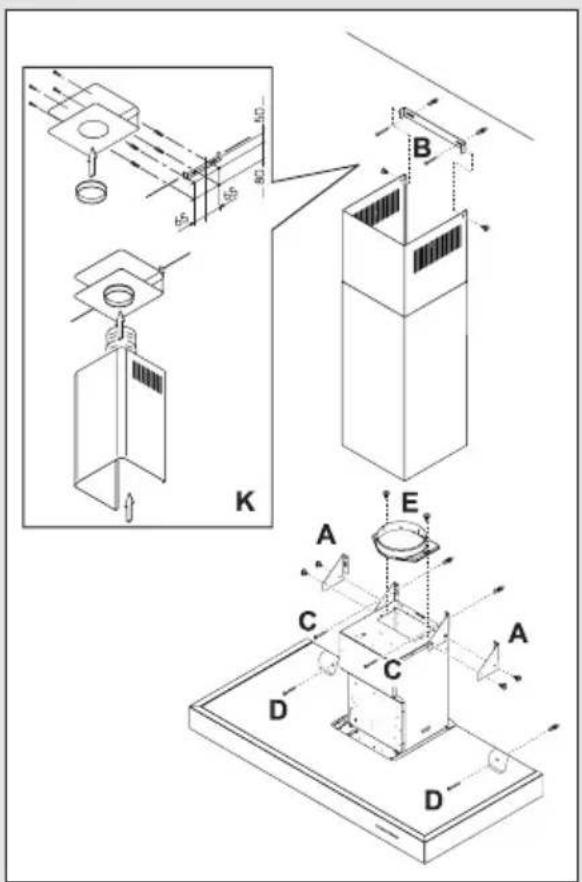

5.2 Montage van de schouwkap

Monteer eerst de beugels (A) aan de • koker en bepaal de juiste positie op de muur. Teken de bevestigingsgaten af.

Monteer bij een recirculatiekap de • recirculatiekit (K) in plaats van de afvoerbuis.

Bevestig de beugels (B) aan de wand • met behulp van de pluggen en de schroeven.

Schroef de kap op de muur met • behulp van de pluggen en de schroeven (C).

Aan de achterzijde van de schouwkap • zijn 2 gaten van 8 mm om de kap te fixeren met behulp van 2 pluggen/ schroeven (D).

Monteer de aansluitflens (E) met de bijgeleverde schroeven.

Sluit de afvoerpijp aan.

Bevestig de korte koker aan de bevestigingsbeugel (B) en trek de lange koker tot op • de bovenzijde van de schouwkap.

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

karton;

polyethyleenfolie (PE);•

CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

Het toestel-identificatieplaatje bevindt zich aan de binnenzijde van het toestel.

Bestel bij deze afzuigkap koolstofffilter KF71
