BEDIENUNGSANLEITUNG PSK985E Pelgrim

1.1 Beschreibung 24
1.2 Einleitung 24

2 Sicherheit

2.1 Worauf Sie achten müssen 25
2.2 Abluftsystem 26

3 Gebrauch 27

4 Pflege

4.1 Fettfilter entfernen 28
4.3 Austausch der Kohlefilter 28
4.3 Lampen auswechseln 28
4.4 Reinigen 29

5 Installation

5.1 Allgemein 30
5.2 Montage der Haube 31

6 Anlagen 32

1 2 3 4 5

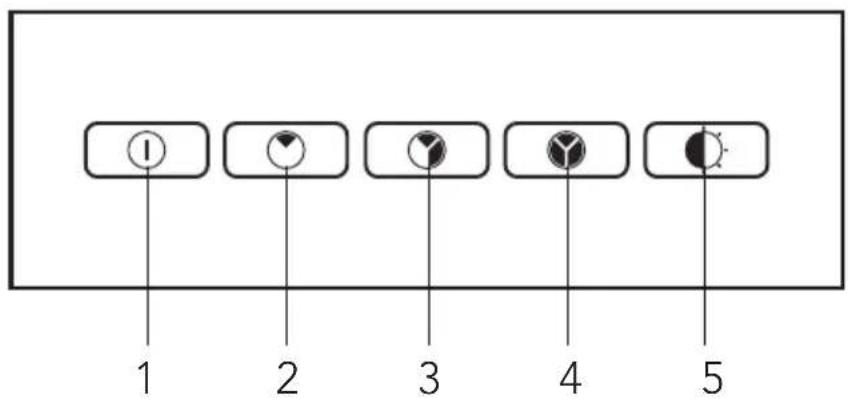

1.1 Beschreibung

Ein/Aus1.

Ventilator Stufe 12.

Ventilator Stufe 23.

Ventilator Stufe 34.

Beleuchtung5.

1.2 Einleitung

Wenn Sie diese Gebrauchsanleitung lesen, sind Sie rasch über alle Möglichkeiten informiert, die dieses Gerät Ihnen bieten kann. Sie können sich über Sicherheit und Pflege des Gerätes informieren.

Bewahren Sie diese Gebrauchsanweisung und die Installationsanweisungen sorgfältig – einem eventuell folgenden Benutzer des Gerätes kann dies von Nutzen sein.

2.1 Worauf Sie achten müssen

Achtung! Lassen Sie das Gerät durch einen anerkannten Installateur anschließen (Siehe das Kapitel „Installation“). Schließen Sie das Gerät nicht an das Stromnetz an, bevor die Installation vollständig abgeschlossen ist.

Schließen Sie das Gerät gemäß den vor Ort geltenden Installationsvorschriften an.

Aufgrund eventuell vorhandener scharfer Kanten empfehlen wir, bei der Montage • der Dunstabzugshaube Arbeitshandschuhe zu tragen.

Das Gerät wurde gemäß den aktuellsten Sicherheitsstandards gefertigt. Dennoch empfehlen wir, dass Personen mit psychischen oder motorischen Störungen oder geistigen Behinderungen das Gerät nicht ohne Aufsicht bedienen sollten. Dies gilt auch für Kinder.

Verwenden Sie die Dunstabzugshaube nicht, wenn der Fettfilter nicht oder nicht • korrekt angebracht ist!

Lehnen Sie sich nicht gegen die Dunstabzugshaube.

Sorgen Sie für ausreichende Belüftung, wenn Sie die Dunstabzugshaube zusammen • mit einem Gaskochfeld verwenden.

Die Luftabfuhr darf nicht an einen Abzugskanal angeschlossen werden, der auch für • andere Heizgeräte verwendet wird.

Unter der Dunstabzugshaube darf nicht flambiert werden; reinigen Sie den Filter • rechtzeitig. Beim Frittieren ist eine ständige Aufsicht erforderlich, um zu verhindern, dass heißes Fett in Brand gerät.

Die Dunstabzugshaube muss regelmäßig (mindestens ein Mal pro Monat) innen und • außen gereinigt werden. Wenn Sie diese Vorschrift nicht beachten und die Filter nicht vollständig reinigen oder ersetzen, kann dies zu Brandgefahr führen.

Eine beschädigte Zuleitung muss vom Kundendienst des Herstellers oder gleich- wertig qualifizierten Personen ausgetauscht werden, um Gefahren auszuschließen.

Ziehen Sie den Stecker aus der Steckdose, bevor Sie die Lampen wechseln! •

Verwenden Sie ausschließlich die gleichen Lampen mit der angegebenen Wattzahl.

Verwenden Sie die Dunstabzugshaube nur mit montierten Lampen, um das Risiko eines Stromschlags zu vermindern.

Die Fettfilter werden bei Verwendung des Geräts heiß. Warten Sie nach dem Kochen • mindestens 30 Minuten vor der Reinigung.

2 Sicherheit

Bei Reperatur oder Reinigung des Geräts muss der Strom ausgeschaltet werden. • Ziehen Sie den Stecker aus der Steckdose oder drehen Sie den Schalter im Stromkasten auf Null.

Fett und Öl können bei Überhitzung Feuer fangen. Bleiben Sie während der • Zubereitung von Speisen stets in der Nähe.

Dieses Gerät verfügt über das Kennzeichnen 📄 nach der europäischen Richtlinie hinsichtlich der Entsorgung außer Betrieb genommener elektrischer und elektronischer Geräte (AEEA). Dieses Produkt muss in Übereinstimmung mit den vor Ort geltenden Abfallentsorgungsvorschriften entsorgt werden. Für weitere Informationen zur Behandlung, Wiederverwendung und zum Recycling dieses Produkts nehmen Sie bitte Verbindung auf mit der Verwaltung Ihres Wohnorts, Ihrem Abfalldienst oder mit dem Geschäft, in dem Sie dieses Produkt erworben haben.

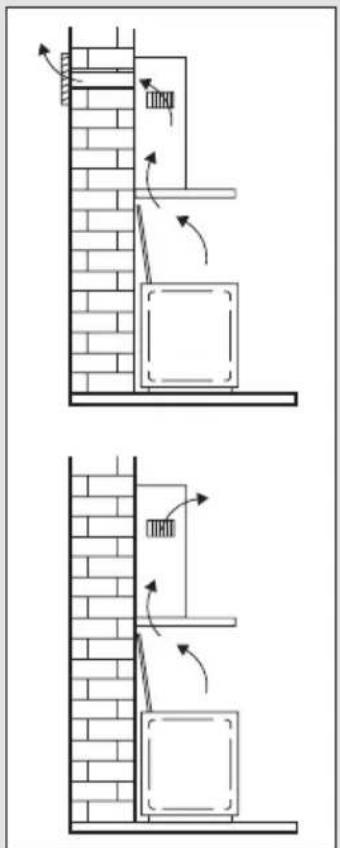

2.2 Abluftsysteme

Die Dunstabzugshaube kann je nach Modell auf zwei verschiedene Weisen angeschlossen werden:

1. Als Dunstabzugshaube an einem Abluftkanal. Die angezogenen und gefilterten Küchendämpfe werden nach außen abgeführt. Dies ist die beste Methode!

2. Als Rezirkulations-Dunstabzugshaube. Die Fettteile der angezogenen Küchendämpfe werden gefiltert. Die angesaugte Luft wird nicht abgefüht, sondern wieder in die Küche abgegeben. In diesem Fall müssen Sie einen Kohlefilter einsetzen.

Achtung! Sie müssen den Kohlefilter getrennt bestellen.

Drücken Sie Taste ① (1).

Die Dunstabzugshaube schaltet sich in der zuletzt eingegebenen Stufe ein.

Gebläse einschalten

Drücken Sie Taste 🎨 (2), Ⓤ oder (4)Y

Die Dunstabzugshaube schaltet sich in der eingegebenen Stufe ein.

Beleuchtung ein- und ausschalten

Drücken Sie für die Beleuchtung die Taste (5).

Die Beleuchtung ist eingestellt.

Drücken Sie nochmals die Taste zur Ausschaltung der Beleuchtung.

Gebläse ausschalten

Drücken Sie Taste ① (1).

Die Dunstabzugshaube schaltet sich aus.

4 Pflege

4.1 Fettfilter entfernen

Netzspannung ausschalten! Den Stecker aus der Wandsteck-dose ziehen oder den Schalter im Sicherungskasten auf Null stellen. Das Fettfilter nach vorne ziehen und dann von vorne nach unten kippen.

4.2 Austausch der Kohlefilter

Wenn die Dunstabzugshaube nicht mit einem Abzug verbunden ist, muss der Kohlefilter verwendet werden.

Achtung:

Nach mehr oder weniger langem Gebrauch ist die Aktivkohle gesättigt, je nach Art • der Kochvorgänge und der regelmäßigen Reinigung des Fettfilters.

Es ist auf jeden Fall erforderlich, die Kartusche mindestens alle vier Monate • auszutauschen.

- Kohlefilter sind nicht zur Wiederverwendung auswaschbar. Gesättigter Kohlenstoff ist nicht umwelt-freundlich, tauschen Sie den Filter rechtzeitig aus.

Befestigen Sie den Kohlefilter mit den Kunststoffclips unterhalb des Motorgehäuses (A).

Setzen Sie die Fettfilter wieder ein.

4.3 Lampen auswechseln

Entfernen Sie die Abdeckkappe von der Lampe.

Ersetzen Sie die Lampe durch eine neue Lampe mit maximal 40 Watt (Fassung E14).

Setzen Sie die Abdeckkappe wieder auf.

Die Dunstabzugshaube können Sie mit Seifenlauge und einem weichen Tuch reinigen, danach mit klarem Wasser nachspülen. Gebrauchen Sie keine agressiven Putzmittel, wie z. B. Soda. Der Lack der Dunstabzugshaube bleibt gut, wenn Sie ihn ab und zu mit Wachs einreiben.

Rostfreie Hauben

Nicht mit einem Scheuerschwamm oder anderen Scheuermitteln behandeln. Nachbehandeln mit Stahlreiniger und in Strukturrichtung des Edelstahls putzen.

Fettfilter

Die Fettfilter (aus Metall) können im Geschirrspüler gereinigt werden. Setzen Sie die Fettfilter mit den Öffnungen nach unten in den Geschirrspüler, so dass das Wasser herauslaufen kann. Der Aluminiumfilter wird durch die Reinigungsmittel stumpf, das ist normal.

Glasflächen

Reinigen Sie die Glasflächen nicht im Abwasser, da es hierdurch zu Verfärbungen kommen kann. Sie können die Glasflächen am besten manuell mit Seifenwasser reinigen.

5.1 Allgemein

Der Anschluß dieses Gerätes an das Lichtnetz muß durch einen anerkannten Installateur geschehen, der die Sicherheitsvorschriften gut kennt und anwendet. Dieses Gerät entspricht den europäischen Vorschriften.

Wichtig zu wissen:

- Der Abstand zwischen dem niedrigsten Punkt der Dunstabzugshaube und einem Gaskochfeld muss mindestens 75 cm betragen. Bei einer elektrischen Kochplatte beträgt dieser Mindestabstand 65 cm.

Wenn die Dunstabzugshaube an einen bestehenden Abluftkanal angeschlossen • wird, dürfen auf diesem keine anderen Geräte angeschlossen sein, wie: Gasdurchlauferhitzer und Gasofen.

Denken Sie an die örtlichen Vorschriften bezüglich Entlüftung von Gasgeräte.

Je kürzer das Abluftrohr und je weniger Krümmungen es hat, um so besser ist die • Wirkung der Dunstabzugshaube.

Kontrollieren Sie, bevor Sie zu bohren beginnen, ob in der Mauer keine • Installationsleitung(en) vorhanden sind.

Das Anschlussrohr der Kaminhaube hat einen Durchmesser von 125 mm oder 150 mm. Es empfiehlt sich, das Abluftrohr auch mit diesem Durchmesser auszuführen.

Das gelieferte Installationsmaterial für diese Dunstabzugshaube ist für Stahlbeton • und Ziegelmauern geeignet. Für manche Mauertypen sind spezielle Dübel und Schrauben erforderlich.

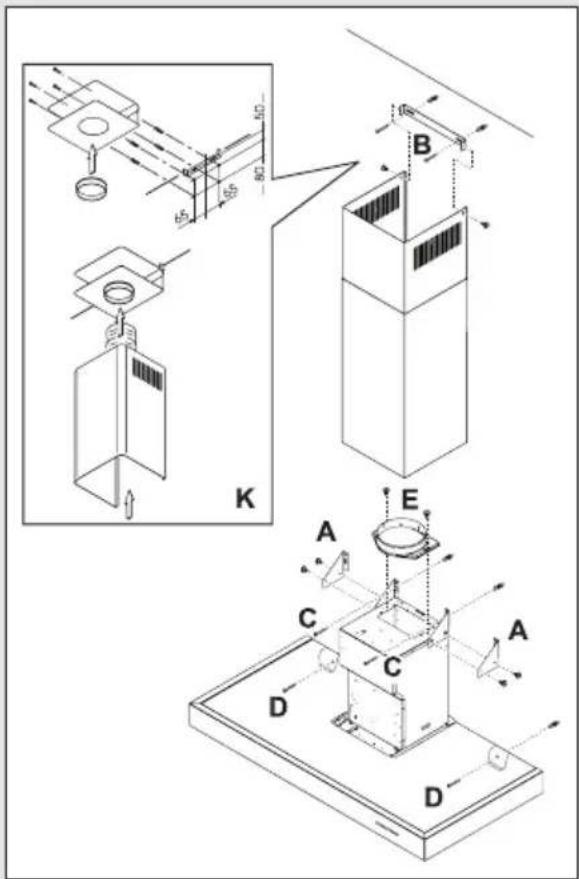

5.2 Montage der Haube

Montieren Sie zuerst die Bügel (A) • an die Haube und bestimmen Sie die richtige Position an der Wand. Zeichnen Sie die Befestigungslöcher an.

Wenn das Rezirkulationssystem • angewendet werden muss, montieren Sie statt eines Abzugs das Rezirkulationskit (K).

Befestigen Sie die Bügel (B) mit Hilfe • von Dübeln und Schrauben an der Wand.

Schrauben Sie die Haube mit Hilfe • von Dübeln und Schrauben (C) an der Wand.

An der Rückseite der Hauben • befinden sich 2 Löcher von 8 mm, um die Haube mit Hilfe von 2 Dübeln + Schrauben (D) festzusetzen.

Montieren Sie den Anschlussflansch (E) mit den mitgelieferten Schrauben.

Abluftrohr anschließen.

Befestigen Sie das kurze Rohr an den Befestigungsbügeln (B) und ziehen Sie das • lange Rohr bis an die Oberseite der Haube.

Entsorgung Gerät und Verpackung

Bei der Herstellung dieses Gerätes wurden dauerhafte Werkstoffe verwendet. Dieses Gerät ist am Ende seiner Nutzzeit ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen. Sie erhalten hierzu Informationen bei den zuständigen behörden.

Die Verpackung des Gerätes ist wiederverwendbar. Verwendet können sein:

Pappe;•

Polyethylenfolie (PE);•

CFK-freies Polystyrol (PS-Hartschaum).

Diese Werkstoffe sind ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen.

Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die durchgestrichen ist, gekennzeichnet. Dies bedeutet das am Ende seiner Nutzzeit das Produkt NICHT zusammen mit dem Siedlungsabfall beseitigt werden darf. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhändlern, die einen Rücknahmeservice anbieten, gebracht werden.

Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglicht wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt.

1 Your canopy hood

1.1 Description 34
1.2 Introduction 34

2 Safety

Das Gerätetypenschild befindet sich innen am Gerät.

Halten Sie die vollständige Typennummer bereit, wenn Sie mit der Kundendienstabteilung Kontakt aufnehmen.

Bestellen Sie Kohlefilter KF71 für diese Dunstabzugshaube
